РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ UNI_RA_01 Uniprodo

Това ръководство за потребителя е преведено за ваше удобство с помощта на машинен превод. Положени са разумни усилия за осигуряване на точен превод; нито един автоматичен превод обаче не е перфектен, нито е предназначен да замени човешки преводачи. Официалното ръководство за потребителя е английската версия. Всички несъответствия или разлики, създадени в превода, не са обвързващи и нямат право действие за целите на съответствието или прилагането. Ако възникнат въпроси, свързани с точността на информацията, съдържаща се в ръководството за потребителя, моля, вижте английската версия на това съдържание, която е официалната версия.

Технически данни

Описание на параметъра	Стойност на параметъра
Име на продукта	Ръчна сенник за балкон
Модел	UNI_RA_01	UNI_RA_02

Цел

Ръчната тента за балкон се използва за осигуряване на сянка и защита от слънцето и лекия дъжд на балкон или вътрешен двор.

Монтаж

МОНТАЖ

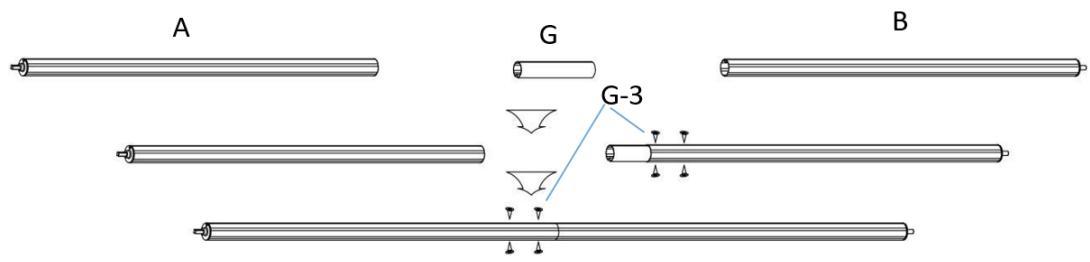

1. Свързващи ролкови тръби

Поставете ролков конектор (G) в дясната ролка (В-ролка), затегнете го с болт (g-3). Свържете лявата ролка (А-ролка) към съединителя (G), закрепете я с болт (G-3). Сега имате ролка с пълна дължина.

2. Свързване на торсионни пръти

Монтаж на торсионна щанга: Поставете конектора на торсионна щанга (F) в десния торсионен прът (B-2), затегнете с болт (BB-1). Свържете лявата торсионна греда (B-1) с конектор (B-3), закрепете с болт (BB-1). Сега имате торсионна греда с пълна дължина.

G-2

A: A-Torsion Bar

В: В-торсионна щанга

F: Конектор

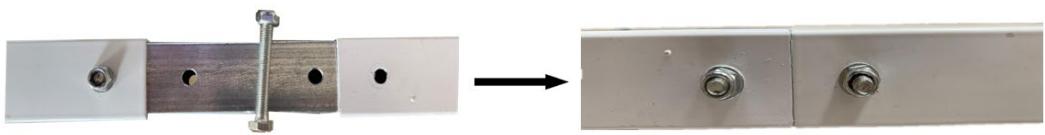

Демонстрация

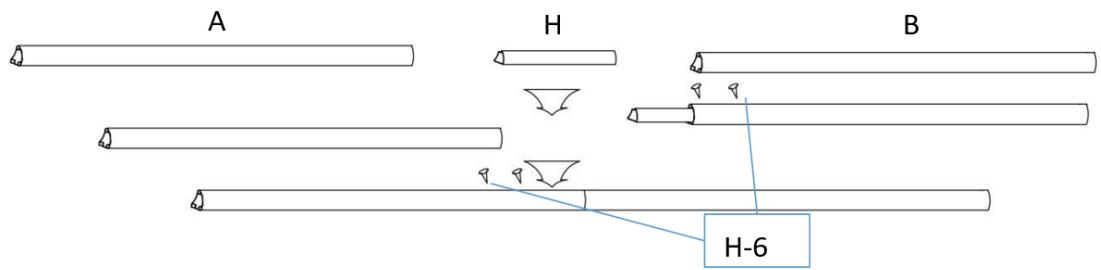

3. Свързване на предни ленти

Монтаж на предна щанга: Поставете съединителя на предната щанга (Н) в дясна предна щанга (В-предна греда), затегнете с болт (Н-6). Свържете лявата предна греда (A-Front Bar) с конектора (Н), затегнете я с болт (Н-6). Сега имате предна лента с пълна дължина.

A: А-предна лента
В: В-Предна лента
Н: Конектор

Н-6: Болт

Демонстрация

Лявото рамо (А-рамо) и дясното рамо (В-рамо) вече са монтирани в торсионната греда. (Тази стъпка вече е извършена от фабриката)

ПРЕДУПРЕЖДЕНИЕ!

• Ръцете трябва да бъдат вързани заедно по време на монтажа, за да се избегне отскачане и причиняване на нараняване при тази стъпка.
  • Не отстранявайте предпазните ръкави, които държат ръцете надолу!

1) Отворете кутията внимателно, за да сте сигурни, че тъканта и ламбрекена не са повредени.
2) Разгънете парчетата плат за тента. Трябва да имате едно голямо парче плат (C) и риза с изрязан ръб. Трябва да имате и три въжета от плат, две дебели и една по-тънка (D).
3) Прокарайте платнената подплата, една дебела и една тънка, през двата края на големия плат на сенника (С). Това може да е бавен процес и е най-лесно с двама души.

Поставете дебелата и тънката подплата в двата края на голямо парче плат.

4) Натиснете тънкия един край на тъканта с подплата, поставена в уредите на ролката, след това поставете дебелия край през предната лента и поставете друг дебел край на престилка.

1: Валяк
2: Предна лента
3: Поставете тънък слой в ролката
4: Поставете дебела подплата в предната лента

Внимание: Материята има две страни: лицева и задна. Задната страна е с подгъв надолу.

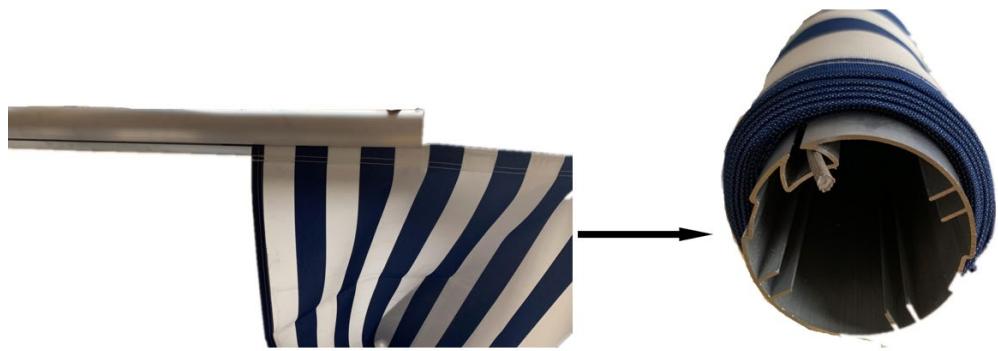

Демонстрация

(1) Поставете тънък слой в ролката

(2) Поставете ролката в десния капак на вала

(3) Поставете ролката в левия вал и лявата опора на ролката

(4) Поставете дебела подплата в предната лента

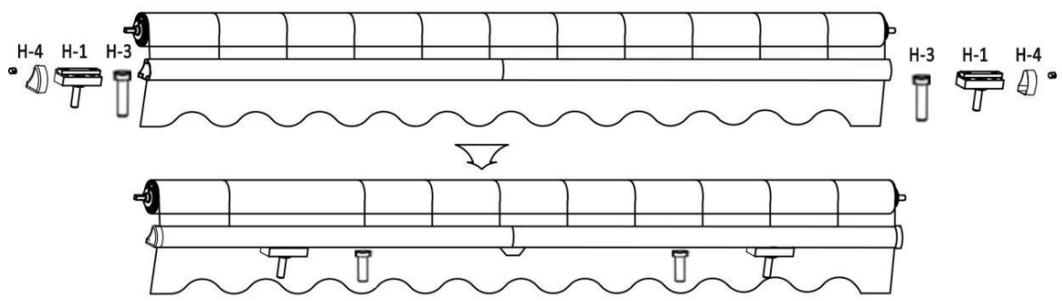

6. Подпора за китката на предната лента

1) Плъзнете връзката на рамото (Н-1) и блокера (Н-3) в клиновидната предна лента през големия проход/прорез.
2) Поставете левия и десния пластмасов капак (Н-4) на всеки край на предната лента.

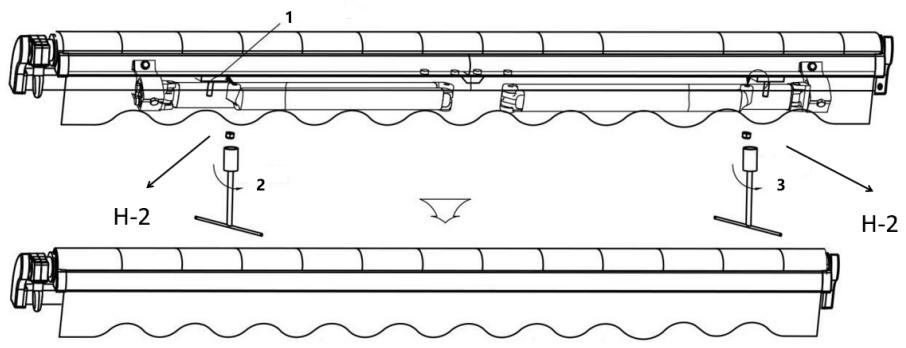

3) Позиция на настройка на целия сенник: Уверете се, че двете ръце са здраво завързани за торсионната греда, преместете връзката на щангата на рамото (Н-1), докато се свърже с китката на предната щанга. Подравнете предната щанга и ролката, затегнете болта (Н-2) на двете опори за китките на предната щанга нагоре с помощта на отвертка. След това затегнете самозаключващата се гайка М10 (а) с болтове до 95% с помощта на лентов гаечен ключ.
4) Накрая настройте блокера (Н-3) в центъра на двете рамена, закрепете го, когато тентата е отворена.

1: Вмъкване
2: Стегнато
3: Стегнато

Демонстрация

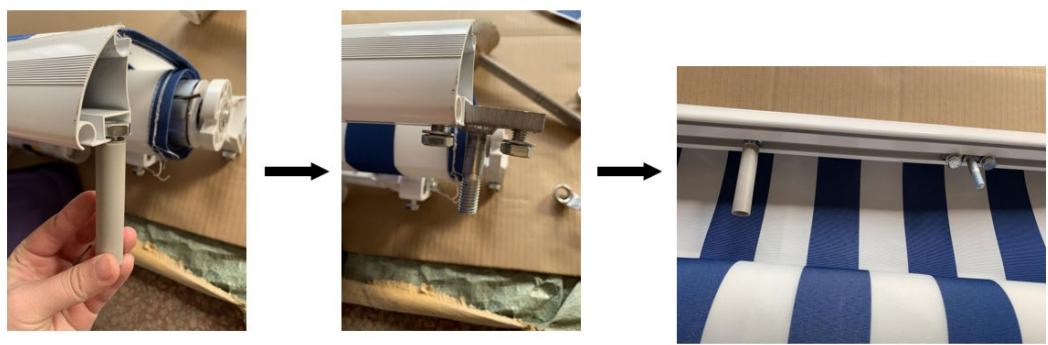

(1) Плъзнете връзката на рамото и блокера в предната лента

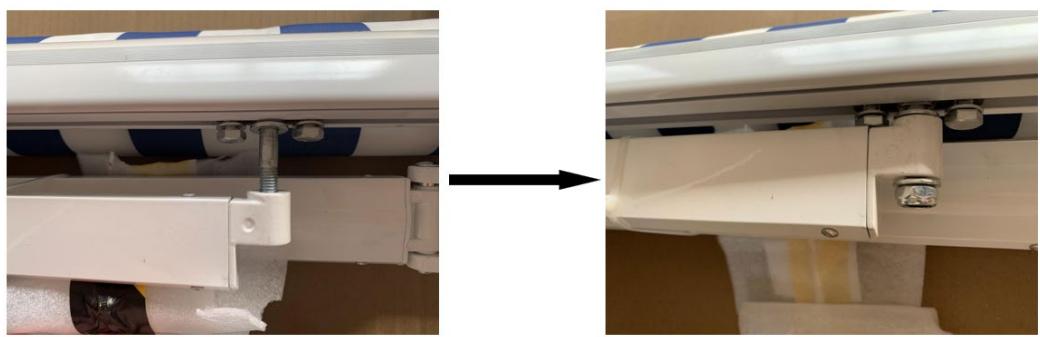

(2) Поставете връзката на рамото в рамената и затегнете болта

(3) Поставете ламбрекена в предната лента

7. Довършителни монтажни тенти

1) В този момент е безопасно да отрежете предпазните ръкави, които държат рамената и торсионната греда надолу. Сглобяването на тентата е завършено!
2) Сега преминете към секцията за монтиране на стена.

МОНТАЖ ЗА СТЕНА

Моля, подгответе следните инструменти преди инсталиране (не са включени в продукта)

1- Електрическа бормашина със свредло ф 14
2- Лента
3- Гаечен ключ (гаечни ключове M10 и M12)
4-Чук

1. Процедура за инсталиране

1) Измерете разстоянието по стената, където може да бъде поставен. Пробийте дупки за стенни скоби на стената според монтажните разстояния и височината на стенните скоби. Диаметърът и дълбочината на отвора трябва да са същите като на разширителните болтове.

A. 3,5 инча
В. Земя

Забележка:

• Дупките на всяка група трябва да са на една и съща линия в напречна и вертикална посока.
• Препоръчително е първо да начертаете линии на стената, за да осигурите точна позиция и размер на отворите.
  2) Забийте с чук всички разширителни болтове в отворите. След това свалете гайките и шайбата.

• Разширителните болтове трябва да бъдат напълно забити в стената.
  • Болтовете трябва да стърчат от стената, за да могат стенните скоби да се монтират върху нея.
• Гайката и шайбата може да се отделят от болта по време на процеса на транспортиране, моля, поставете ги обратно в първоначалните им позиции, преди да ги забиете в стената.

3) Свалете оригиналните болтове на стенните скоби, както е показано на фигурата, използвайте разширителни болтове, за да фиксирате стенните скоби на стената. Не затягайте напълно, оставете стенните скоби да останат на стената с малко движение.

1- Уверете се, че всички основи са на една и съща хоризонтална линия

Сенник < 3м	Само 2 стенни скоби за всеки край на торсионни пръти
Тента 3.5м ~ 4.5м	2 стенни скоби във всеки край на торсионната греда, средна скоба между рамената на 2 рамена (скобите за рамена се отнасят за стъпки на сглобяване 6)
Сенник > 5м	2 стенни скоби във всеки край на торсионната щанга, 2 среди скоби, разделени на еднаква дължина между разстоянието от 2 рамена на рамената във всеки край на торсионната щанга. (стъпки на сглобяване 6)

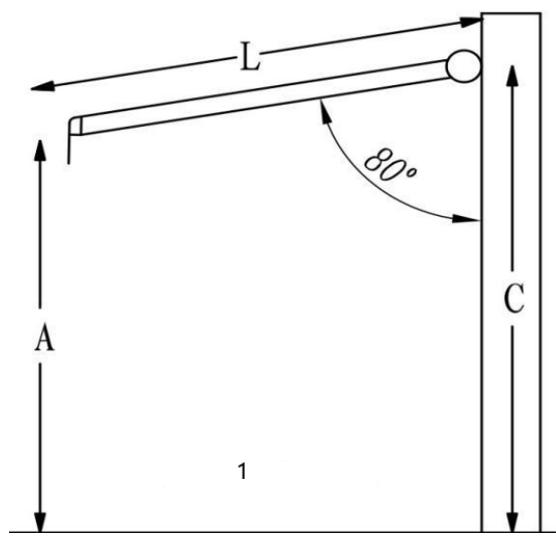

4) Както е показано на фигурата, препоръчваме повърхността на тентата да образува ъгъл от около 80 градуса със стената, когато е отворена.

Можете да следвате тази формула: C = A + 0,17*L

(A: Височината на предната лента, която желаете; L: Дължината на протегнатата ръка; C: Височината на стенните скоби)

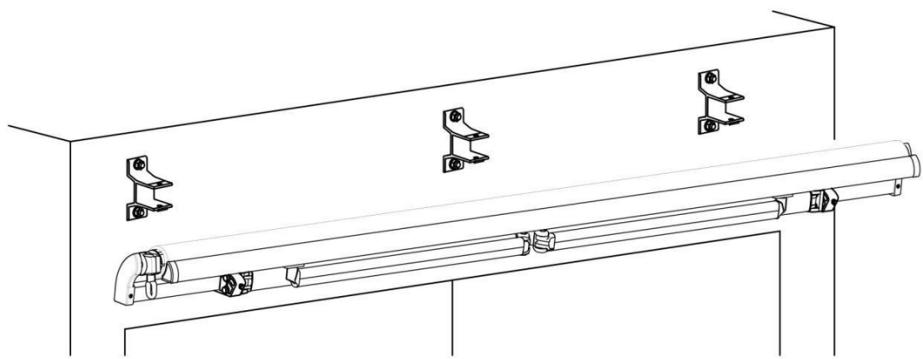

5) Монтирайте тентата върху стенните скоби в съответствие с „Разстояния за монтаж между стенните скоби“ по-горе, поставете оригиналните болтове върху стенните скоби и ги затегнете. Накрая затегнете всички разширителни болтове.

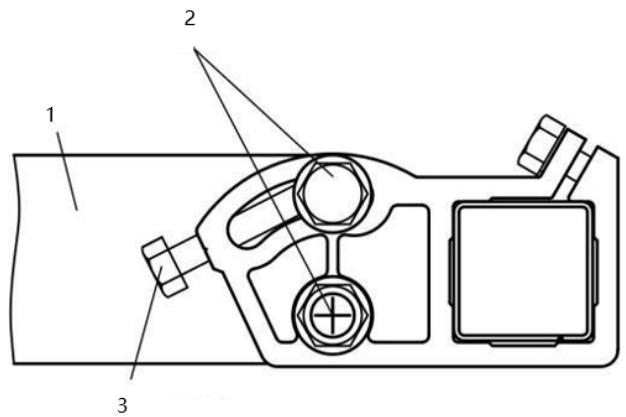

3. Инструкция за лицево нивелиране

1- Arm
2- Фиксиращи гайки
3- Джак Болт

1. Разхлабете фиксиращите гайки.
2. Завъртете болта на крика, за да регулирате стъпката. Регулирайте рамото до предната страна.
3. остава в хоризонтална линия.
4. Затегнете фиксиращите гайки.

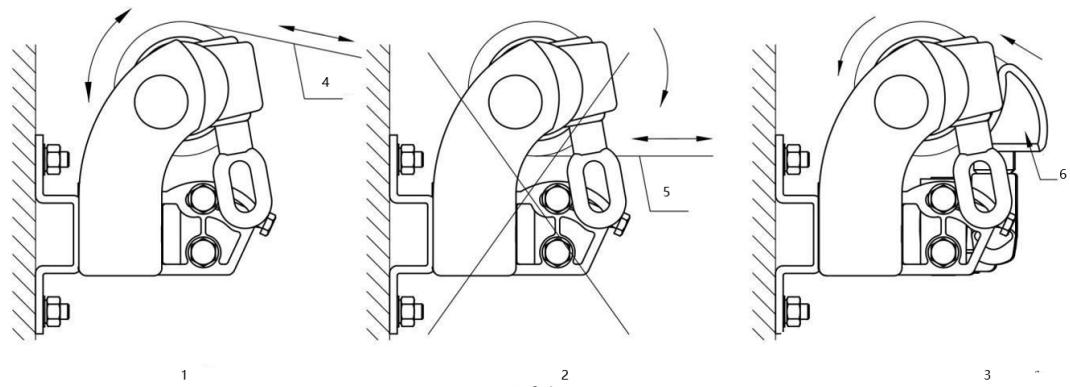

Чести Грешки

1- Правилна работа
2- Грешна операция
3- Предупреждение: Когато предната лента докосне ролката, както е показано на фигурата, не се опитвайте да ги приближите, в противен случай продуктът може да се повреди.
4- Плат
5- Плат
6- Предна лента

43B:

Ами ако тъканта се увие неравномерно или двете рамена не могат да се отворят едновременно?

Отговор: Погледнете стабилността на двете ръце и съответно регулирайте китката на предната лента на по-бързата ръка навън.

ВАЖНО!

Прочетете внимателно "Инструкции за монтаж и работа" преди монтаж.

Съхранявайте инструкцията на сигурно място за бъдещи справки.

Списък с части

За поддържане на конструкцията по време на монтажа се препоръчва двама души да инсталират този продукт. Направи си сам тентата трябва да се закрепва само към здрави и стабилни стени. Моля, първо проверете дали имате всички изброени компоненти, преди да продължите.

(А-предна щанга; А-усукваща щанга; А-рамо)

x1 Основна част - лява (включва ролка; предна греда; торсионна греда и рамо)

2.

(В-ролка; В-предна щанга; В-торсионна щанга; В-рамо)

x1 Основна част-дясна (включва ролка; предна греда; торсионна греда и рамо)

3.

х3 тъканна подплата (D)

5.

x1 ръчна манивета (E)

6.

x1 Торсионен конектор (F)

7.

x1 конектор за предна лента (Н)

Списък на торбички с винт (за 2,0 м / 2,5 м / 3,0 м)

F-2: x4 разширяващ се болт

F-3: x2 Болт M8x60

F-4: x2 болт M8 + шайба ∅8

Част-Г : Аксесоари за ролки и торсионни щанги

(G-1)

(G-2)

(G-3)

(G-4)

G-1: x4 Болт М6 x 45

G-2: x4 болт M6+ шайба ∅6

G-3: x8 фиксиращ винт M4 x 15

G-4: x2 пластмасов капак

Част-Н : Аксесоари за предна лента
