NÁVOD NA OBSLUHU UNI_RA_01 Uniprodo

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť l'udských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékoľvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékoľvek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Technické údaje

Popis parametra	Hodnota parametra
Názov produktu	Manuálna balkónová markíza
Model	UNI_RA_01	UNI_RA_02

Účel

Manuálna balkónová markíza sa používa na zabezpečenie tieňa a ochrany pred slnkom a miernym dažďom na balkóne alebo terase.

Inštalácia

MONTÁŽ

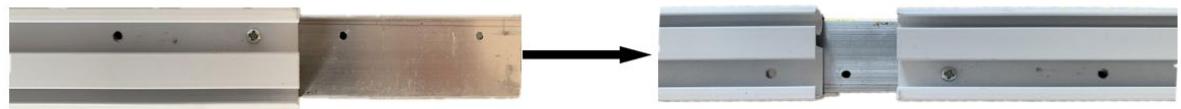

1. Spojovacie valcové rúrky

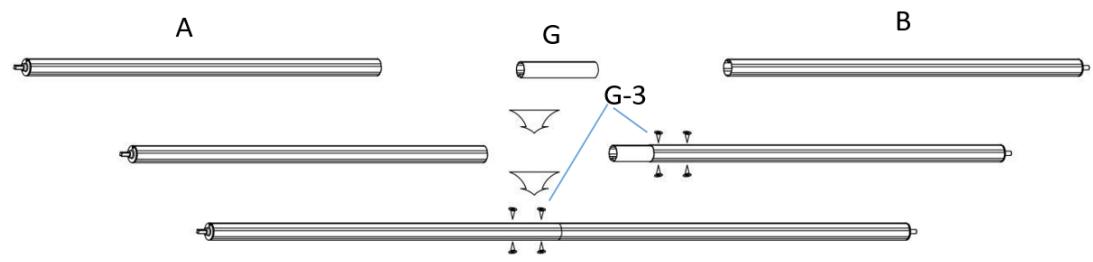

Vložte konektor valčeka (G) do pravého valčeka (B-Roller), upevnite ho skrutkou (g-3). Pripojte ľavý valec (A-Roller) ku konektoru (G), upevnite ho skrutkou (G-3). Teraz máte valček po celej dĺžke.

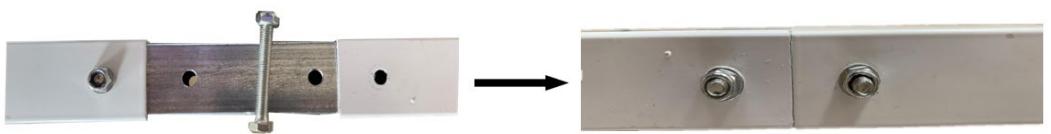

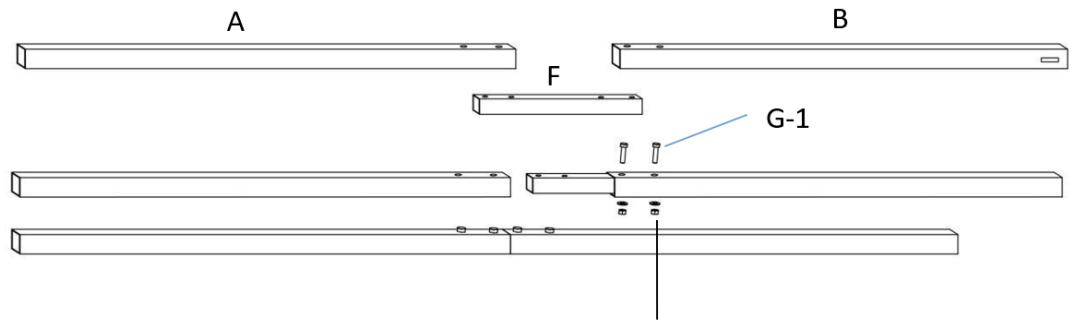

Zostava torznej tyče: Vložte konektor torznej tyče (F) do pravej torznej tyče (B-2), upevnite skrutkou (BB-1). Spojte ľavú torznú tyč (B-1) s konektorom (B-3), upevnite skrutkou (BB-1). Teraz máte torznú tyč po celej dĺžke.

G-2

A: A-Torzná tyč

B: B-Torzná tyč

F: Konektor

Demonštrácia

3. Spojenie predných tyčí

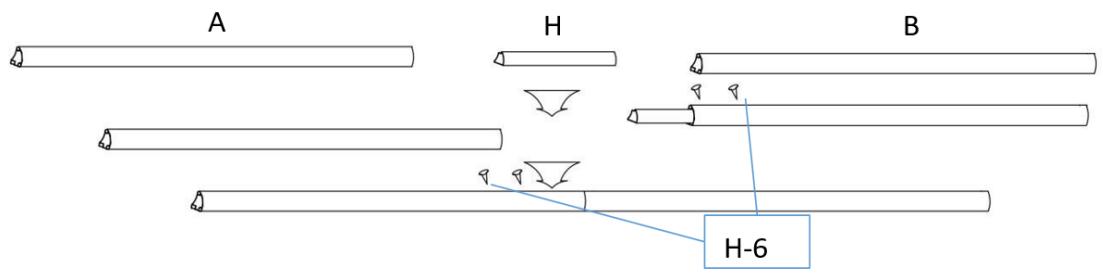

Zostava prednej tyče: Vložte konektor prednej tyče (H) do pravej prednej tyče (B-Front Bar), upevnite skrutkou (H-6). Spojte ľavú prednú tyč (A-Front Bar) s konektorom (H), upevnite ju skrutkou (H-6). Teraz máte prednú tyč po celej dĺžke.

A: A-Predná lišta

B: B-Predná lišta

H: Konektor

H-6: Skrutka

Demonštrácia

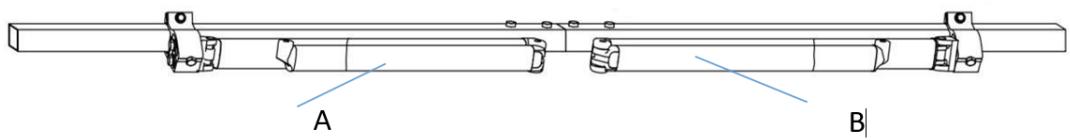

4. Spojovacie ramená

L'avé rameno (A-rameno) a pravé rameno (B-rameno) sú už namontované v torznej tyči. (Tento krok už robí továreň)

VÝSTRAHA!

• Ramená by mali byť počas inštalácie zviazané, aby sa predišlo vyskočeniu a zraneniu v tomto kroku.
• Neodstraňujte bezpečnostné návleky, ktoré držia ruky dole!

1) Škatuľu otvárajte opatrne, aby ste sa uistili, že látka a volánik nie sú poškodené.
2) Rozložte kusy látky markízy. Mali by ste mať jeden veľký kus látky (C) a volánik s vrúbkovaným okrajom. Mali by ste mať aj tri textilné šnúry, dve hrubé a jednu tenšiu (D).
3) Prevlečte látkovú vložku, jednu hrubú a jednu tenkú, cez oba konce látky veľkej markízy (C). Môže to byť pomalý proces a najjednoduchší je s dvoma ľudmi.

C: Tkanina
D: Šnúry látkovej vložky

Demonštrácia

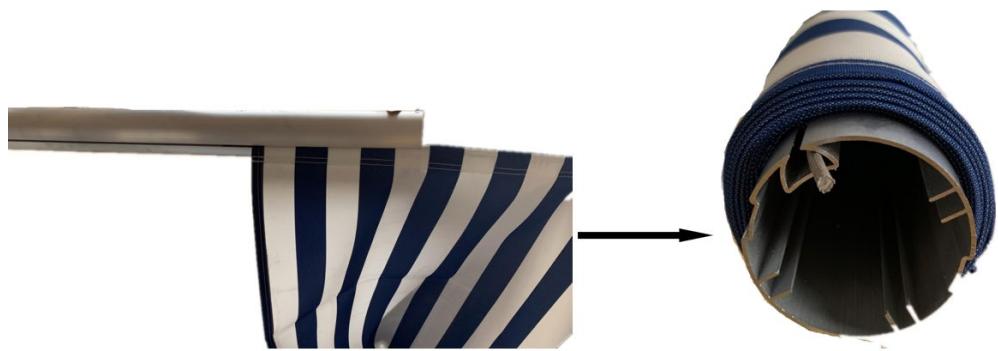

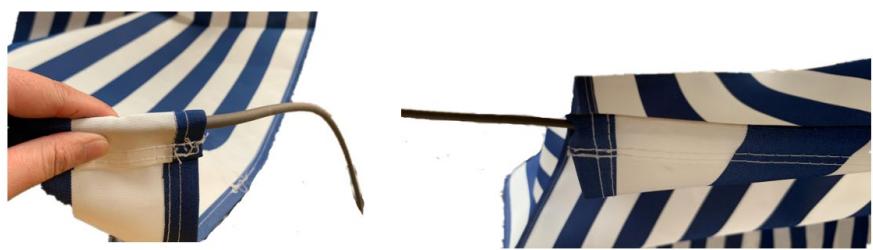

Vložte hrubú a tenkú vložku do oboch koncov veľkého kusu látky.

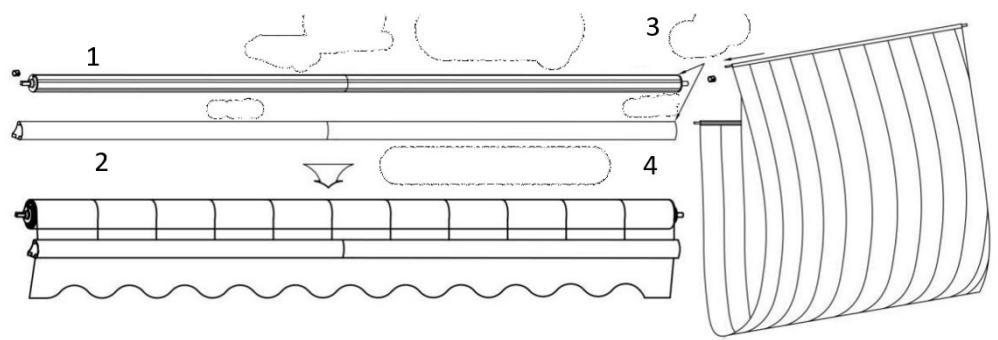

4) Zatlačte jeden tenký koniec látky s vložkou vloženou do mierok na valci, potom prevlečte jeden hrubý koniec cez prednú lištu a druhý hrubý vložte do volánu.

1: Valček
2: Predná lišta
3: Do valčeka vložte tenkú vložku
4: Vložte hrubú vložku do prednej lišty

Upozornenie: Látka má dve strany: prednú a zadnú. Zadná strana je s lemom nadol.

Demonštrácia

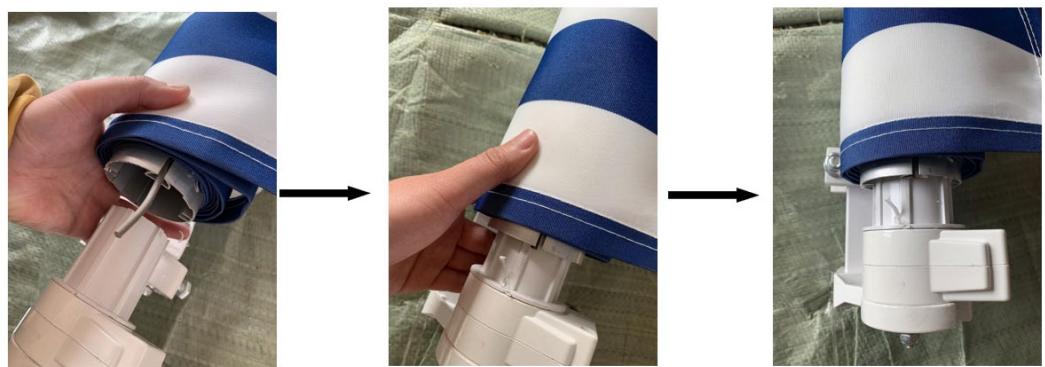

(1) Vložte tenkú vložku do valčeka

(2) Vložte valček do pravého krytu hriadel'a

(4) Vložte hrubú vložku do prednej lišty

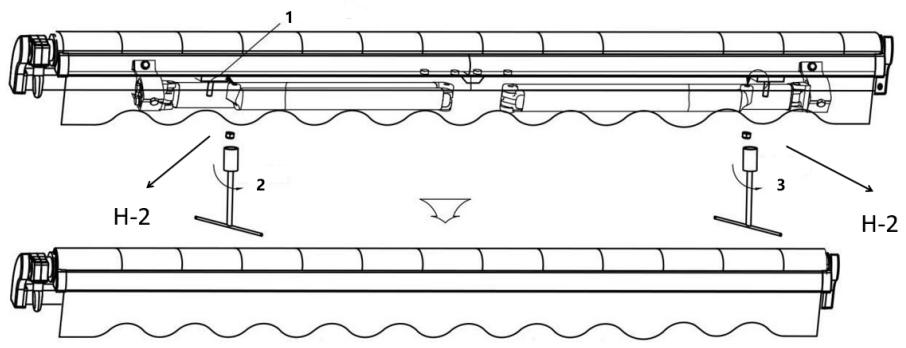

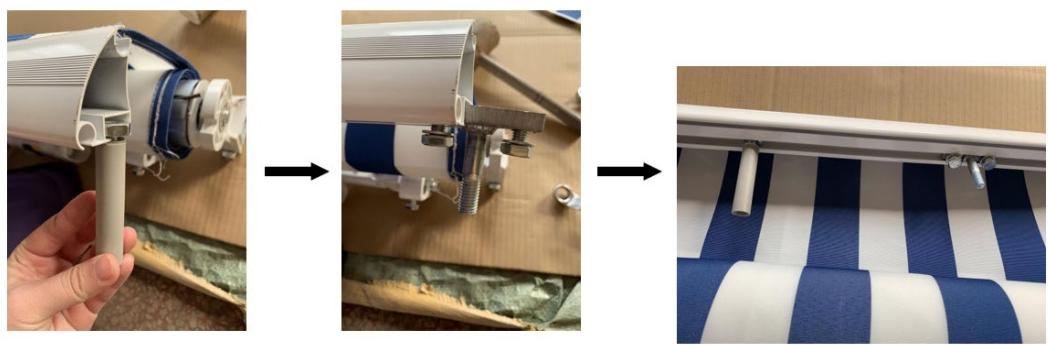

6. Zostava podpory zápästia prednej tyče

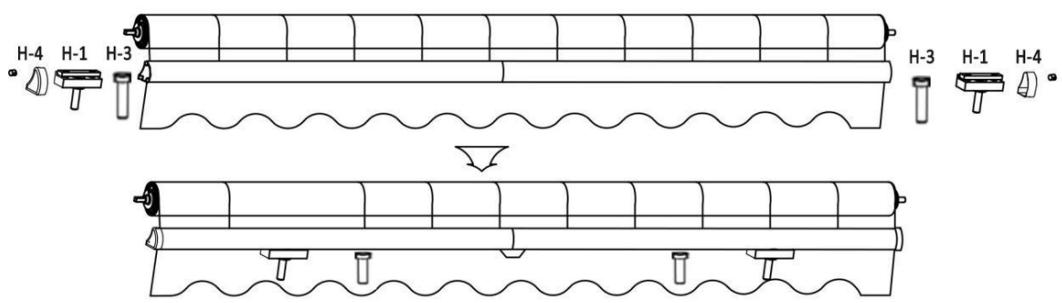

1) Zasuňte spojku ramena (H-1) a blokátor (H-3) do klinovej prednej tyče cez veľkú priechodku/štrbinu.
2) Nasad'te l'avý aj pravý plastový kryt (H-4) na každý koniec prednej lišty.

3) Nastavenie polohy celej markízy: Uistite sa, že sú dve ramená pevne priviazané k torznej tyči, posúvajte spojku tyče ramena (H-1), kým sa nespojí so zápästím prednej tyče. Zarovnajte prednú tyč a valček, skrutkovačom utiahnite skrutku (H-2) dvoch podpier zápästia prednej tyče smerom nahor. Potom utiahnite samosvornú maticu M10 (a) pomocou skrutiek až na 95 % pomocou klúča na páskové rúry.
4) Nakoniec nastavte blokovač (H-3) do stredu dvoch ramien, upevnite ho pri otvorení markízy.

1: Vložit'
2: Tesné
3: Tesné

Demonštrácia

(1) Zasuňte spojku ramena a blokátor do prednej tyče

(3) Vložte záclonku do prednej lišty

1) V tomto bode je bezpečné prestrihnúť bezpečnostné návleky, ktoré držia ramená a torznú tyč dole. Montáž markízy je dokončená!
2) Teraz prejdite do časti montáže na stenu.

MONTÁŽ NA STENU

Pred inštaláciou si pripravte nasledujúce nástroje (nie sú súčastou produktu)

1- Motorová vrtačka s vrtákom φ 14
2- páska
3- Klúč (klúče M10 a M12)
4- Kladivo

1. Postup inštalácie

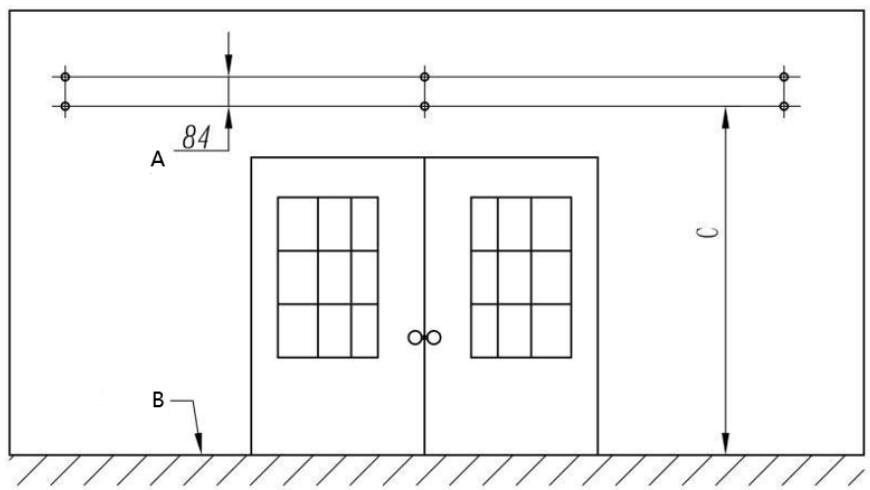

1) Zmerajte vzdialenost' pozdlž steny, kde sa dá umiestnit'. Vyvrtajte otvory pre nástenné držiaky do steny podla inštalačných vzdialeností a výšky nástenných držiakov. Priemer a híbka otvoru musia byť rovnaké ako rozperné skrutky.

A. 3,5 palca
B. Ground

Poznámka:

• Otvory každej skupiny musia byť na rovnakej línii v priečnom smere a zvislom smere.
• Odporúča sa najskôr nakresliť čiary na stenu, aby sa zabezpečila presná poloha a veľkost’ otvorov.
  2) Všetky rozperné skrutky zatíkajte do otvorov. Potom zložte matice a podložku.

• Rozperné skrutky musia byť do steny úplne zatíkané.
• Skrutky musia vyčnievať zo steny, aby sa na ňu dali namontovať nástenné držiaky.
• Matica a podložka sa môžu počas prepravy oddeliť od skrutky, pred zatíkaním do steny ich vrátte na pôvodné miesto.

3) Odstráňte pôvodné skrutky nástenných držiakov, ako je znázornené na obrázku, použite rozperné skrutky na upevnenie nástenných držiakov na stenu. Neutahujte úplne, nástenné držiaky nechajte na stene s malým pohybom.

1- Uistite sa, že všetky základne sú na rovnakej vodorovnej čiare

1. Inštalačná vzdialenost' medzi nástennými držiakmi

Markíza < 3m	Len 2 nástenné držiaky na každý koniec torzných tyčí
Markíza 3,5m ~ 4,5m	2 nástenné konzoly na každom konci torznej tyče, stredná konzola medzi 2 ramenami ramien (držiaky ramien sa vzťahujú na kroky montáže 6)
Markíza > 5m	2 nástenné konzoly na každom konci torznej tyče, 2 stredné konzoly rozdelené na rovnakú dĺžku medzi vzdialenosťou 2 ramien na každom konci torzných tyčí. (kroky montáže 6)

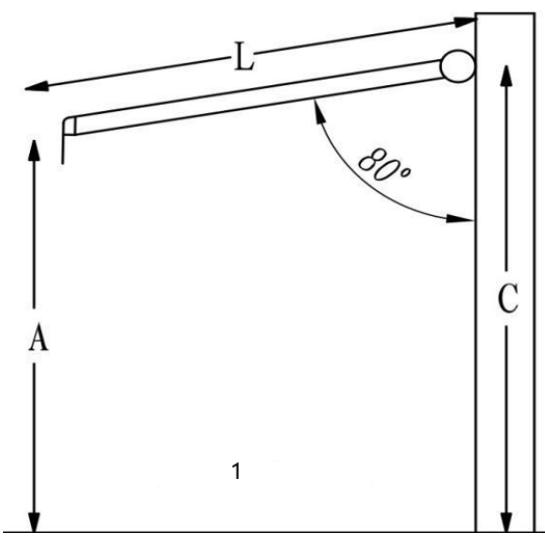

4) Ako je znázornené na obrázku, odporúčame, aby plocha markízy zvierala so stenou v otvorenej polohe uhol asi 80 stupňov.

Môžete postupovať podľa tohto vzorca: C= A + 0,17*L

(A: požadovaná výška prednej tyče; L: dĺžka ramena natiahnutá; C: výška držiakov na stenu)

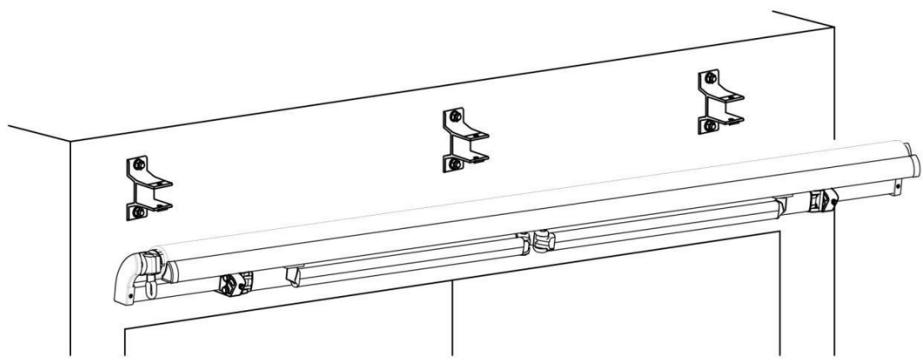

5) Nainštalujte markízu na nástenné držiaky podľa vyššie uvedenej „Inštalačné vzdialenosti medzi nástennými držiakmi“, nasadťe pôvodné skrutky na nástenné držiaky a utiahnite ich. Nakoniec utiahnite všetky rozpínacie skrutky.

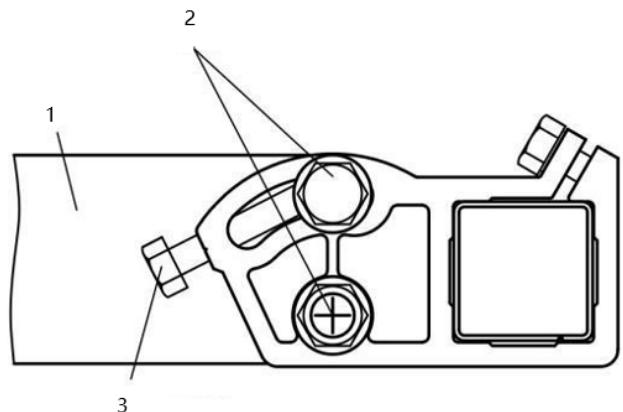

3. Návod na vyrovnanie prednej strany

1. Uvol'nite poistné matice.
2. Otočením skrutky zdviháka nastavte sklon Nastavte rameno na prednú stranu.
3. zostáva v horizontálnej línii.
4. Utiahnite poistné matice.

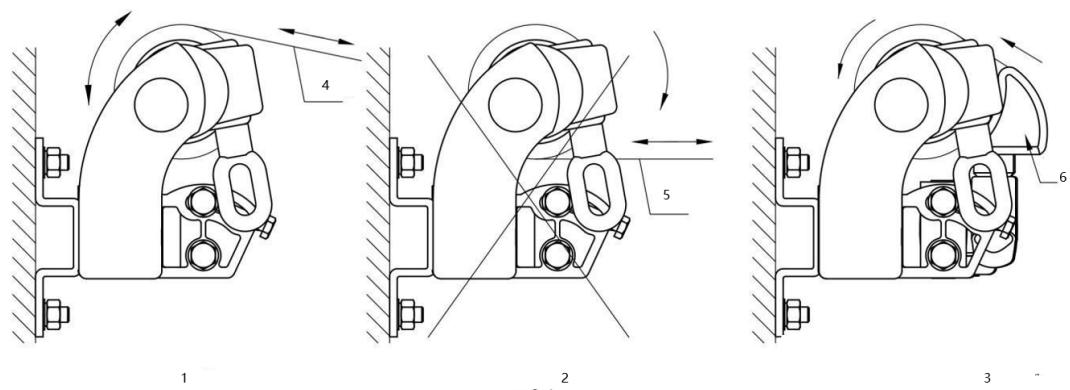

Spoločné Chyby

1- Správna prevádzka
2- Nesprávna operácia
3- Upozornenie: Ked' sa predná lišta dotkne valčeka, ako je znázornené na obrázku, nepokúšajte sa ich priblížit, inak by sa mohol produkt poškodit.
4- Tkanina
5- Tkanina
6- Predná lišta

FAQ:

Čo ak sa látka nerovnomerne zavinie alebo sa obe ramená nemôžu súčasne otvorit?

Odpoved': Pozrite sa na stabilitu dvoch paží a podľa toho nastavte zápästie prednej tyče rýchlejšieho ramena smerom von.

DÔLEŽITÉ!

Pred inštaláciou si pozorne prečítajte „Návod na inštaláciu a prevádzku“. Uschovajte návod na bezpečnom mieste pre budúce použitie.

Zoznam dielov

Na podporu konštrukcie počas montáže sa odporúča, aby tento produkt inštalovali dve osoby. Markíza pre domácich majstrov by mala byť pripevnená iba na silné a stabilné steny. Pred pokračovaním najskôr skontrolujte, či máte všetky uvedené komponenty.

Dodávané komponenty

1.

x1 Hlavná časť – l'avá (obsahuje valec; predná tyč; torzná tyč a rameno)

2.

x1 Hlavná časť – pravá (obsahuje valec; prednú tyč; torznú tyč a rameno)

3.

Časť G : Príslušenstvo k valčekom a torzným tyčám

(G-1)

(G-2)

(G-3)

(G-4)

G-1: x4 Skrutka M6 x 45
G-2: x4 Skrutka M6+ Podložka ∅6
G-3: x8 Upevňovacia skrutka M4 x 15
G-4: x2 plastový kryt

Čast'-H : Príslušenstvo k prednej tyči
