Terméktípus	Kézi erkély napellenző (előtető)
Márka	Uniprodo
Modell	UNI_RA_01 / UNI_RA_02
Használat	Védelem a napfény és az enyhe eső ellen erkélyen vagy teraszon
Elérhető szélesség	2,0 m, 2,5 m vagy 3,0 m (modelltől függően)
Fő szerkezet	Csavaró rudak, karok, elülső rúd és görgő
Vászon	Vászon előlappal és bélészsinegekkel
Szerelés	Fali rögzítés konzolokkal és terpesztőcsavarokkal
Szerelők száma	Ajánlott: 2 fő
Dőlésszög	Körülbelül 80° a napellenző felülete és a fal között
Beállítás	Beállítócsavar és ellenanyák a vízszintes beállításához
Biztonság	Biztonsági védőhüvelyek a karokon, amelyeket csak összeszerelés után szabad eltávolítani
Karbantartás	Puha ruhával és szappanos vízzel történő tisztítás
Alkatrészek	Elülső rudak, csavaró rudak, karok, szövet, csatlakozók, falikonzolok és csavarok
Áramellátás	Nincs (kézi működtetés)
Becsült súly	Körülbelül 30 kg
Anyagok	Alumínium, acél és vízálló szövet

Gyakran ismételt kérdések - UNI_RA_01 Uniprodo

Mit tegyek, ha a szövet egyenetlenül tekeredik fel, vagy ha a két kar nem tud egyszerre kinyílni?

Nézze meg a két kar stabilitását, és ennek megfelelően állítsa kifelé a gyorsabban mozgó kar elülső rúdjának csuklóját.

Hogyan szereljem fel helyesen a napellenzőt a falra?

Fúrjon 14 mm átmérőjű lyukakat a szerelési távolságok betartásával, üsse be a terpesztőcsavarokat, rögzítse a fali konzolokat anélkül, hogy teljesen meghúzná, majd szerelje fel a napellenzőt, és húzza meg az összes csavart.

Mekkora dőlésszög ajánlott a napellenzőhöz?

A szög körülbelül 80° legyen a napellenző felülete és a fal között. Ehhez használja a képletet: C = A + 0,17*L, ahol A az elülső rúd kívánt magassága, L pedig a kinyújtott kar hossza.

Hogyan állítsam be az elülső rúd vízszintes szintjét?

Lazítsa meg az ellenanyákat, forgassa el a beállítócsavart a lépés beállításához, majd húzza meg újra az anyákat. Ellenőrizze, hogy a rúd vízszintesen marad-e.

Felszerelhetem a napellenzőt bármilyen falra?

Nem, a barkács napellenzőt csak szilárd és stabil falakra szabad rögzíteni. Fontos, hogy szerelés előtt ellenőrizze a fal jellegét a kockázatok elkerülése érdekében.

Hogyan tisztítsam a napellenző vásznát?

Használjon puha ruhát, amelyet szappanos vízbe mártott. Kerülje a dörzsölő hatású tisztítószereket, amelyek károsíthatják a szövetet.

Mit tegyek, ha hiányoznak darabok?

A szerelés megkezdése előtt ellenőrizze a használati útmutatóban található alkatrészlistát. Ha valamelyik alkatrész hiányzik, lépjen kapcsolatba az Uniprodo ügyfélszolgálatával a pótalkatrész beszerzéséhez.

Hogyan kerüljem el, hogy a karok visszapattanjanak szerelés közben?

A karokat szerelés közben össze kell kötni, és a biztonsági védőhüvelyeket csak az összeszerelés végén szabad eltávolítani a sérülések elkerülése érdekében.

Mekkora távolságra legyenek a fali konzolok egy 3 m vagy annál hosszabb napellenzőnél?

3 m-nél rövidebb napellenzőhöz használjon 2 konzolt mindkét végén. 3,5-4,5 m közötti hossznál adjon hozzá egy középső tartót 2 karszélességhez. 5 m felett pedig két, egyenletesen elosztott középső tartót adjon hozzá.

A napellenző összeszerelve érkezik?

Nem, a termék két fő részből (bal és jobb) áll, külön szövettel. Az összeszereléshez követni kell a használati útmutató lépéseit, és két személy segítsége szükséges.

HASZNÁLATI ÚTMUTATÓ UNI_RA_01 Uniprodo

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása	Paraméter értéke
Precíziós mérleg	Kézi erkély napellenző
Modell	UNI_RA_01	UNI_RA_02

Cél

A kézi balkon napellenzót arra használják, hogy árnyékot és védelmet nyújtson a nap és a könnyű eső ellen egy erkélyen vagy teraszon.

Telepítés

ÖSSZESZERELÉS

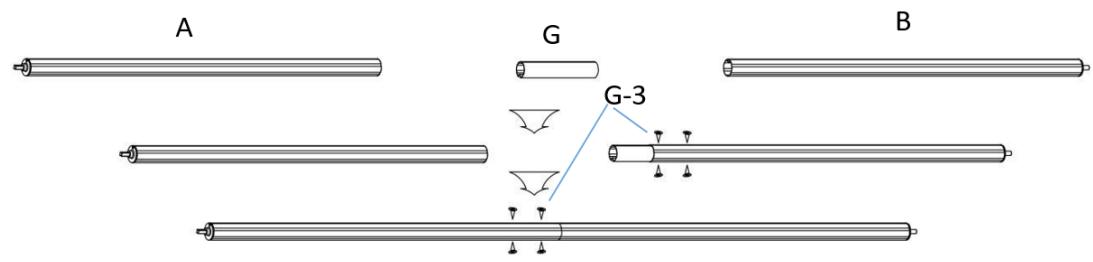

1. Csatlakozó görgőcsövek

Helyezze be a görgőcsatlakozót (G) a jobb oldali görgőbe (B-görgő), és rögzítse a csavarral (g-3). Csatlakoztassa a bal oldali görgőt (A-görgő) a csatlakozóhoz (G), rögzítse a csavarral (G-3). Most már van egy teljes hosszúságú hengered.

2. Csatlakozó torziós rudak

Torziós rúd szerelvény: (B-2), rögzítse csavarral (B-B-1). A bal oldali torziós rudat (B-1) kösse össze a csatlakozóval (B-3), rögzítse a csavarral (B-B-1). Most már van egy teljes hosszúságú torziós rúd.

G-2

A: A-torziós rúd

B: B-cavarodó rúd

F: csatlakozó

Bemutató

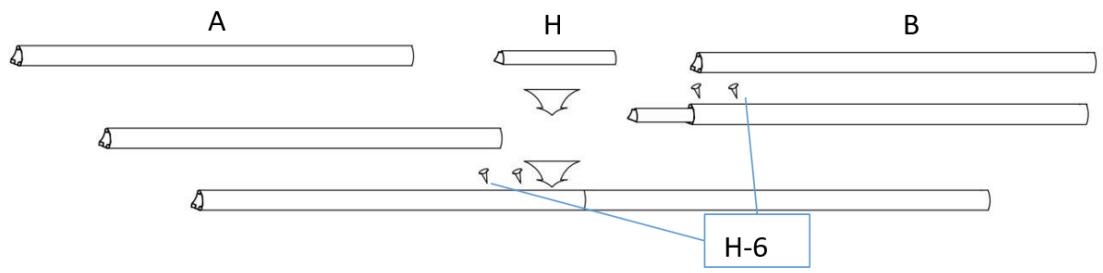

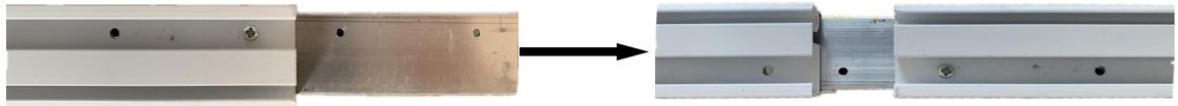

3. Első rudak csatlakoztatása

Első rúdszerelvény: Csavarral (H-6) rögzítsük. Kösse össze a bal első rudat (A elülső rúd) a csatlakozóval (H), és rögzítse a csavarral (H-6). Most már van egy teljes hosszúságú első rúd.

A: A elülső rúd

B: B elülső rúd

H: Csatlakozó

H-6: Csavar

Bemutató

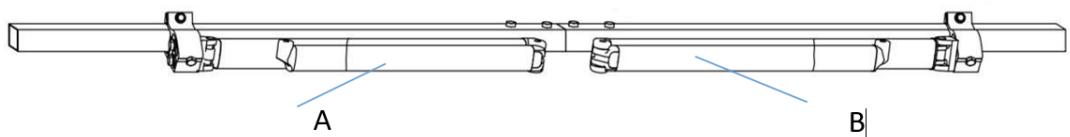

A bal kar (A-kar) és a jobb kar (B-kar) már be van szerelve a torziós rúdba. (Ezt a lépést a gyár már elvégezte.)

VIGYÁZAT:

• A karokat össze kell kötni a telepítés során, hogy elkerüljék a kiugrás és a sérülés okozását ebben a lépésben.
• Ne távolítsa el a karokat lefelé tartó biztonsági hüvelyeket!

5. Szövet összeszerelés

1) Óvatosan nyissa ki a dobozt, hogy megbizonyosodjon arról, hogy a szövet és a függöny nem sérült meg.
2) Hajtsa ki a napellenző szövetdarabokat. Egy nagy szövetdarabot (C) és egy fodros szélű függönyt kell készítened. Három szövetbélés zsinórra is szükséged lesz, két vastag és egy vékonyabb (D).

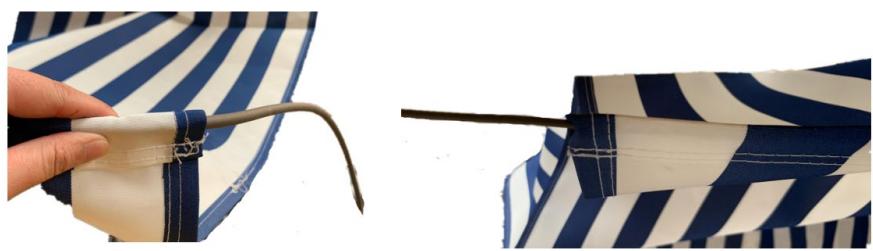

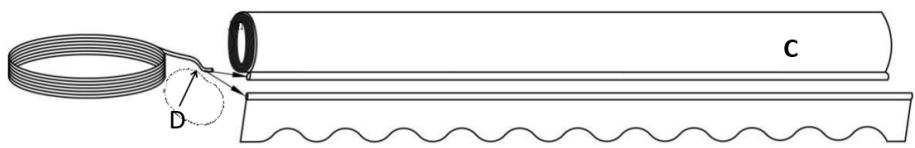

3) Füzze át a szövetbélést, egy vastag és egy vékony szövetet, a nagy napellenző szövetének (C) mindkét végén. Ez lassú folyamat lehet, és két emberrel a legegyszerűbb.

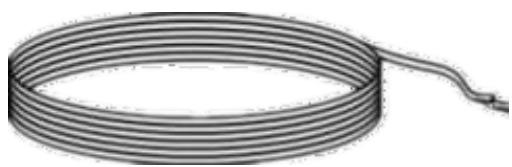

D: Szövetbélés zsinórok

Bemutató

Helyezze a vastag bélést és a vékony bélést a nagy szövetdarab mindkét végébe.

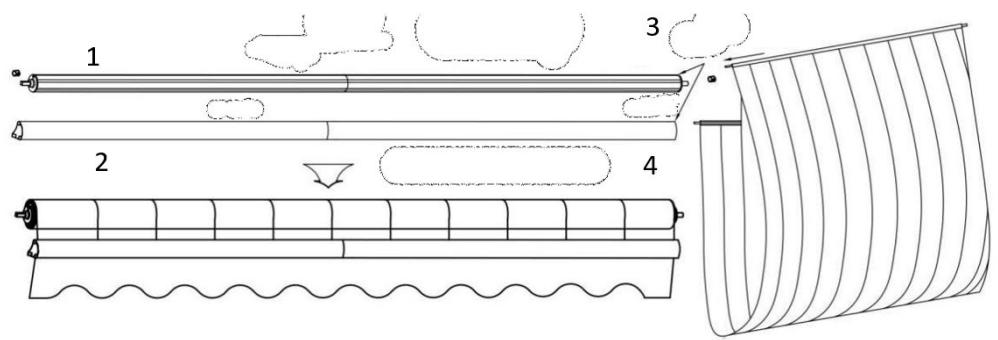

4) Nyomja a vékony szövet egyik végét a béléssel együtt a hengeren lévő mérőkbe, majd a vastag végét dugja át az elülső sávon, egy másik vastag végét pedig tegye a faliszőnyegbe.

1: görgő
2: Elülső bár
3: Helyezze a vékony bélést a hengerbe
4: Helyezze be a vastag bélést az első rúdba.

Figyelem! A szövetnek két oldala van: elöl és hátul. A hátsó oldal a szegéllyel lefelé néz.

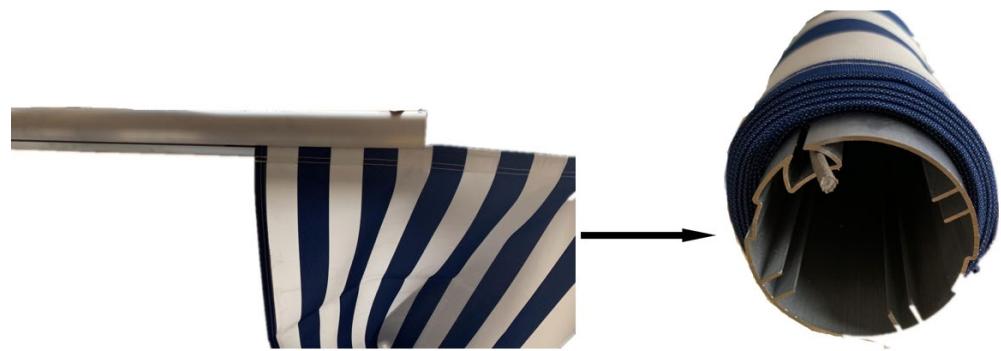

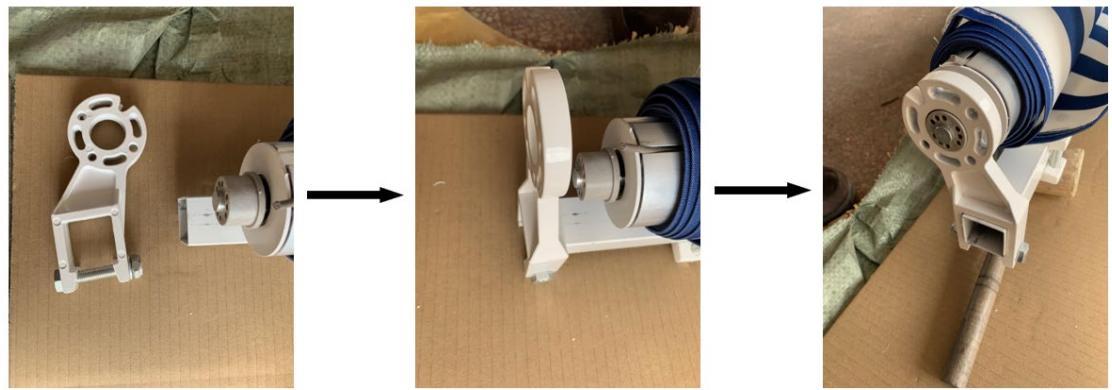

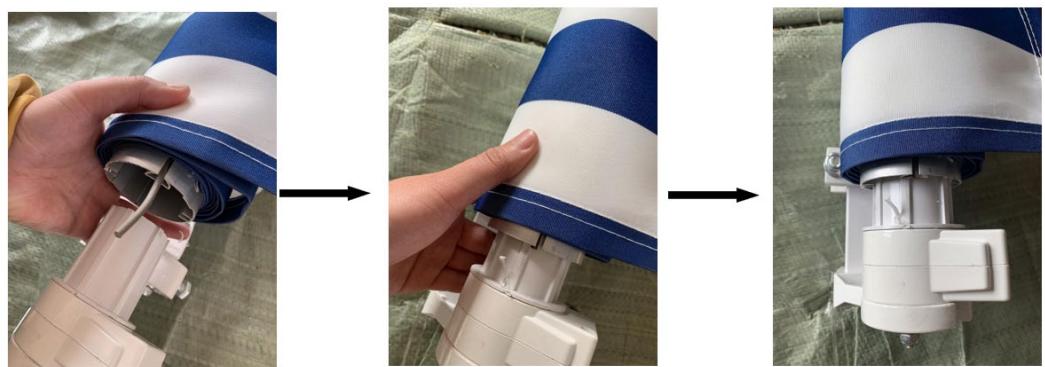

Bemutató

(1) Helyezze a vékony bélést a hengerbe

(2) Helyezze be a görgőt a jobb oldali tengelyburkolatba

(3) Helyezze be a görgőt a bal oldali tengelybe és a bal oldali görgőtartóba.

(4) Helyezze be a vastag bélést az első rúdba

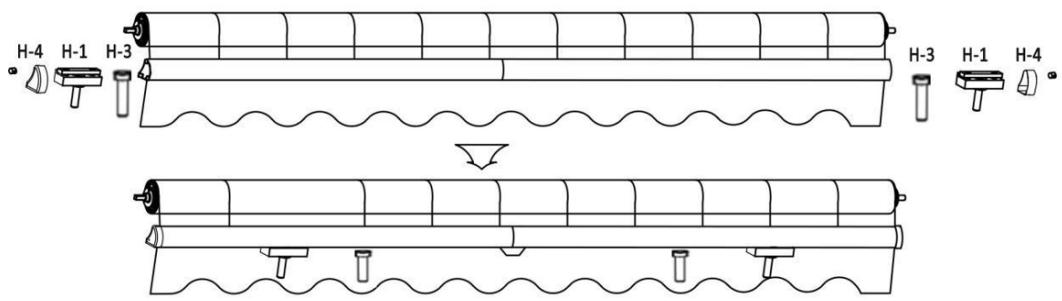

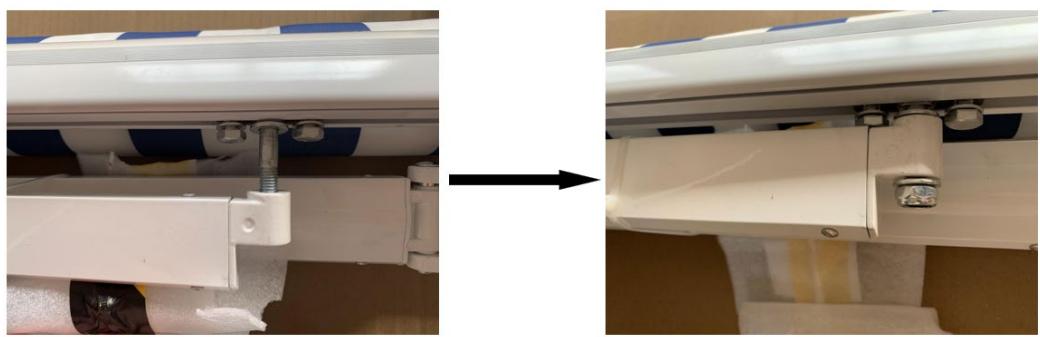

6. Első rúd csuklótámasz szerelvény

1) Csúsztassa be a karrudat (H-1) és a blokkolót (H-3) az ék alakú első rúdba a nagy átmenő/nyíláson keresztül.
2) Helyezze a bal és a jobb oldali műanyag borítást (H-4) az első rúd mindkét végére.

3) A teljes napellenző helyzetének beállítása: Mozgassa a kar rúdkapcsolót (H-1), amíg az össze nem kapcsolódik az első rúd csuklójával. Igazítsa ki az első rudat és a görgőt, csavarhúzóval húzza meg a két első rúd csuklótámaszának csavarját (H-2) felfelé. Ezután rögzítse az M10-es önzáró anyát (a) a csavarokkal 95%-os szorosságig a szalagcsőkulcs segítségével.
4) Végül állítsa be a blokkolót (H-3) a két kar középpontjába, és rögzítse, amikor a napellenzót kinyitják.

1: Beillesztés a
2: Szoros
3: Szoros

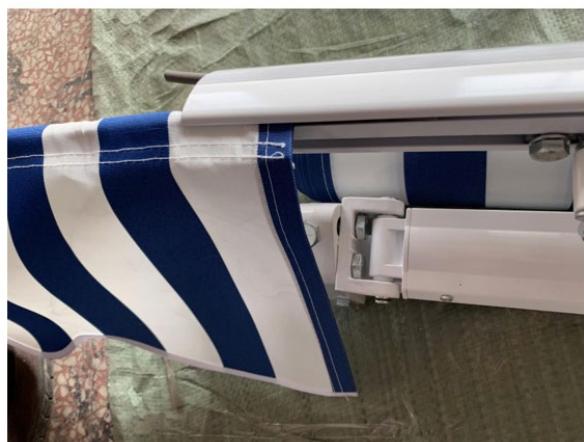

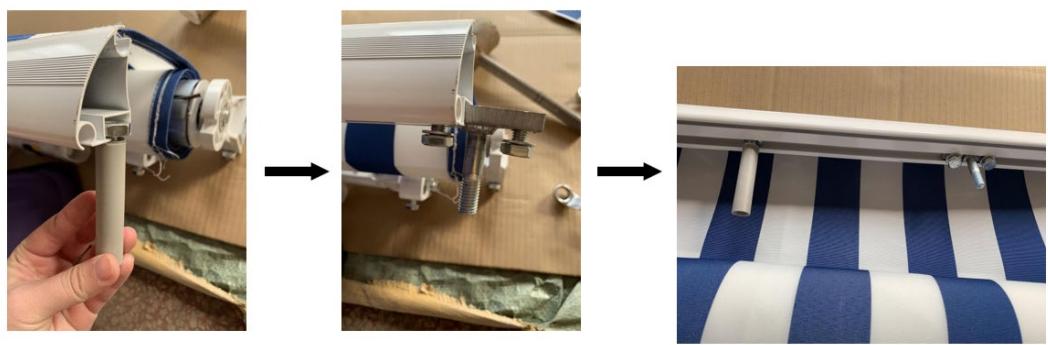

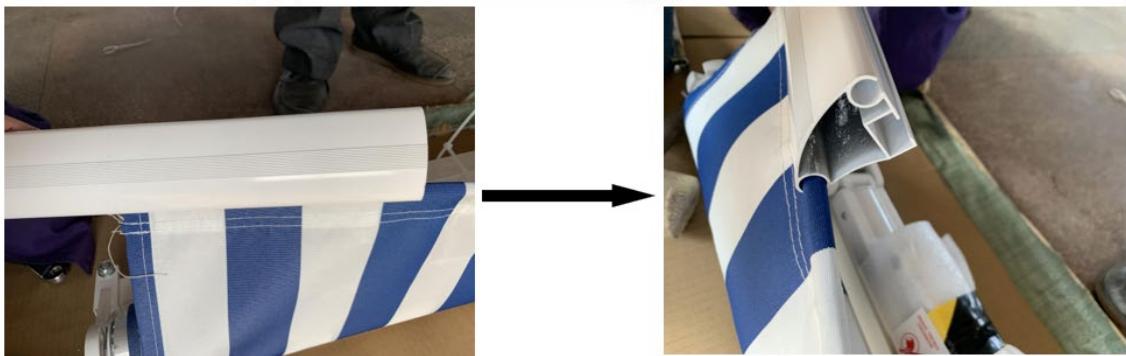

Bemutató

(1) Csúsztassa be a karrudat és a blokkolót az első rúdba.

(2) Helyezze be a karrudat a karokba, és húzza meg a csavart.

(3) Helyezze be a díszlécet az első rúdba

7. Befejező napellenző szerelés

1) Ekkor már nyugodtan levághatja a karokat és a torziós rudat lefelé tartó biztonsági hüvelyeket. A napellenző összeszerelése befejeződött!
2) Most folytassa a falra szereléssel kapcsolatos részt.

FALI SZERELVÉNY

A telepítés előtt kérjük, készítse elő a következő szerszámokat (a termék nem tartalmazza)

1- Motoros fúrógép φ 14-es fúrószárral
2- Szalag
3- Csavarkulcs (M10-es és M12-es kulcsok)
4- Kalapács

1. Telepítési eljárás

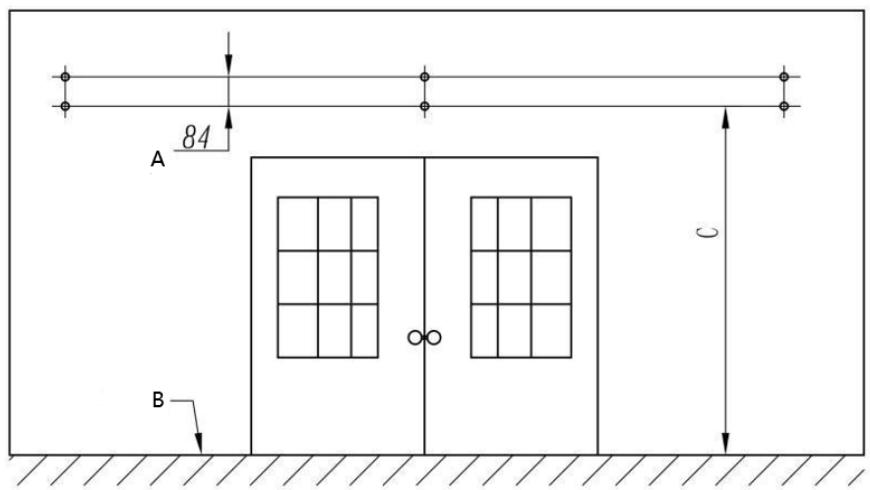

1) Mérje meg a távolságot a fal mentén, ahol elhelyezhető. Fúrja ki a fali konzolok lyukait a falon a fali konzolok szerelési távolságának és magasságának megfelelően. A furat átmérőjének és mélységének meg kell egyeznie a tágulási csavarokkal.

A. 3.5 hüvelyk
B. Földi

Megjegyzés:

• Az egyes csoportok lyukainak keresztirányban és függőleges irányban ugyanazon a vonalon kell lenniük.
• Javasoljuk, hogy először rajzoljon vonalakat a falra, hogy biztosítsa a lyukak pontos helyét és méretét.
  2) Üsse be az összes tágulási csavart a lyukakba. Ezután vegye le az anyákat és az alátétet.

• A tágulási csavarokat teljesen be kell ütni a falba.
• A csavaroknak ki kell lógniuk a falból, hogy a fali konzolokat rá lehessen szerelni.
- Az anya és az alátét a szállítás során leválhat a csavarról, kérjük, helyezze vissza őket eredeti helyzetükbe, mielőtt a falba kalapálná őket.

3) Vegye le a fali konzolok eredeti csavarjait az ábrán látható módon, a fali konzolok falra rögzítéséhez használjon tágulási csavarokat. Ne húzza meg teljesen, hagyja, hogy a fali konzolok kis mozgással a falon maradjanak.

1- Győződjön meg róla, hogy az összes bázis ugyanazon a vízszintes vonalon van.

1. A fali konzolok közötti szerelési távolság

Napellenző < 3m	Csak 2 fali konzol a torziós rudak mindkét végéhez
Napellenző 3.5m ~ 4.5m	2 fali konzol a torziós rúd mindkét végén, egy középső konzol a 2 kar vállak közötti távolságban (a kar konzolok a 6. összeszerelés lépéseire utalnak).
Napellenző > 5m	2 fali konzol a torziós rúd mindkét végén, 2 középső konzol egyenlő hosszúságúra osztva a torziós rudak mindkét végén lévő 2 kar vállak közötti távolságban. (az összeszerelés lépései 6)

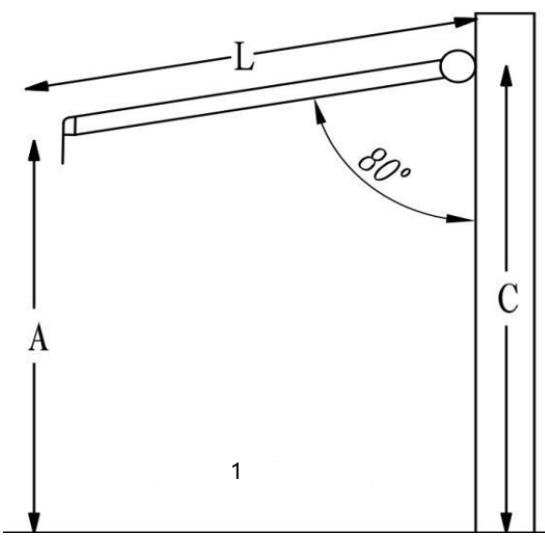

4) Ahogy az ábrán látható, javasoljuk, hogy a napellenző felülete nyitott állapotban körülbelül 80 fokos szöget zárjon be a fallal.

Ezt a képletet követheti: C = A + 0,17*L

(A: A kívánt elülső rúd magassága; L: A kinyújtott kar hossza; C: A fali konzolok magassága)

5) Szerelje fel a napellenzót a fali konzolokra a fenti "Fali konzolok közötti szerelési távolságok" szerint, helyezze az eredeti csavarokat a fali konzolokra és húzza meg őket. Végül rögzítse az összes tágulási csavart.

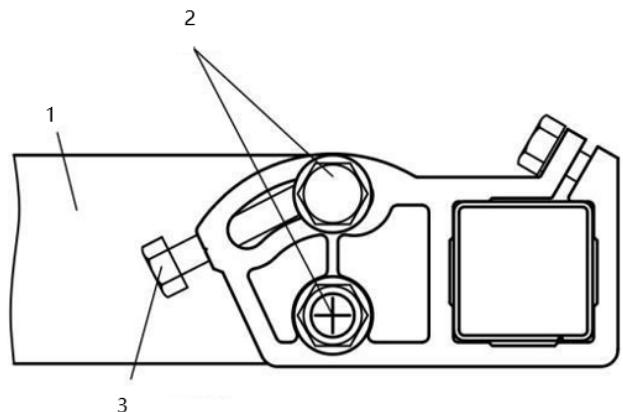

3. Utasítás az elülső oldal kiegyenlítésére

1- Kar
2- Záróanyák
3- Jack Bolt

1. Lazítsa meg a rögzítőanyákat.
2. Forgassa el az emelőcsavart a dőlésszög beállításához Állítsa be a kart, amíg az elülső oldalra nem kerül.
3. vízszintes vonalban marad.
4. Húzza meg a rögzítőanyákat.

Gyakori hibák

1- Helyes működés
2- Rossz müvelet
3- Figyelmeztetés: Ha az elülső rúd az ábrán látható módon érinti a görgőt, ne próbálja közelebb hozni őket egymáshoz, különben a termék megsérülhet.
4- Szövet
5- Szövet
6- Első bárpult

GYIK:

Mi van, ha az anyag egyenetlenül tekeredik, vagy a két kar nem tud egyszerre kinyílni?

Válasz: Nézze meg a két kar stabilitását, és ennek megfelelően állítsa be a gyorsabb kar első rúdcsuklóját kifelé.

FONTOS!

A telepítés előtt figyelmesen olvassa el a "Telepítési és üzemeltetési útmutatót". A használati utasítást a későbbi használatra biztonságos helyen őrizze meg.

Alkatrészek listája

A szerkezet szerelés közbeni megtámasztása érdekében ajánlott, hogy a terméket két személy szerelje fel. A barkács napellenzőt csak erős és stabil falhoz szabad rögzíteni. Kérjük, a folytatás előtt először ellenőrizze, hogy a felsorolt alkatrészek mindegyike megvan-e.

Szállított alkatrészek

1.

(A elülső rúd; A-torziós rúd; A-kar)

x1 főalkatrész - bal (beleértve a görgőt; első rúd; torziós rúd és kar)

2.

(B-görgő; B-elülső rúd; B-csavarodó rúd; B-kar)

x1 főalkatrész - jobbra (beleértve a görgőt; első rúd; torziós rúd és kar)

3.

x1 szövet és függöny (C)

4.

x1 csavarodó rúd csatlakozó (F)

7.

x1 görgős csatlakozó (G)

8.

x1 elülső csatlakozó (H)

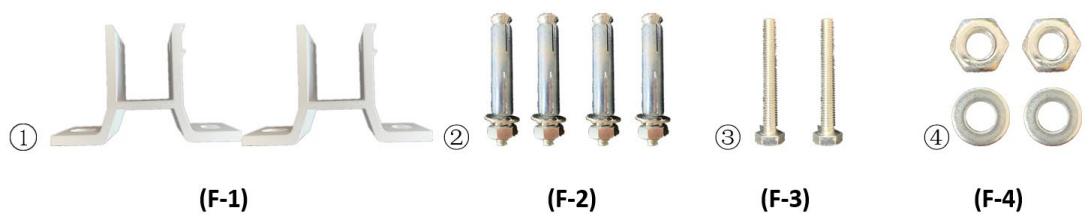

Part-F: Fali konzol tartozékok

F-1: x2 fali konzol
F-2: x4 táguló csavar
F-3: x2 csavar M8x60
F-4: x2 csavar M8 + alátét ∅8

Part-G: Görgő és torziós rúd tartozékok

(G-1)

(G-2)

(G-3)

(G-4)

G-1: x4 csavar M6 x 45
G-2: x4 csavar M6+ alátét ∅6
G-3: x8 rögzítő csavar M4 x 15
G-4: x2 műanyag borítás

Part-H: Front Bar tartozékok

H-1: x2 Kormányrúd láncszem

H-2: x2 csavar M10+ alátét ∅10

H-3: x2 blokkoló

H-4: x2 műanyag borítás

13

(H-5)

14

(G-3)&(H-6)

H-5: x2 rögzítő csavar M8 x 20

(G-3) &(H-6): x4 rögzítőcsavar M4x15

x1 látka a volánik (C)

4.
