BRUKSANVISNING UNI_RA_01 Uniprodo

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning	Parametervärde
Produktnamn	Manuell balkongmarkis
Modell	UNI_RA_01	UNI_RA_02

Ändamål

Manuell balkongmarkis används för att ge skugga och skydd mot sol och lätt regn på en balkong eller uteplats.

Installation

MONTERING

1. Anslutning av rullrör

Sätt in rullkopplingen (G) i höger rulle (B-rulle), fäst den med bult (g-3). Länk den vänstra rullen (A-Roller) till kontakten (G), fäst den med bult (G-3). Nu har du en fullängdsrulle.

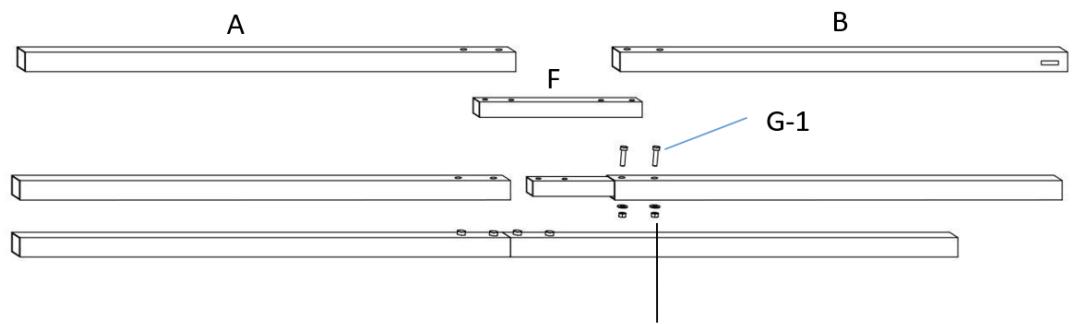

2. Anslutning av torsionsstänger

Torsionsstångsmontering: Sätt i torsionsstångskontakten (F) i höger torsionsstång (B-2), fäst med bult (BB-1). Länk vänster torsionsstång (B-1) med anslutning (B-3), fäst med bult (BB-1). Nu har du en fullängds torsionsstång.

G-2

A: A-Torsion Bar

B: B-Torsion Bar

F: Anslutning

Demonstration

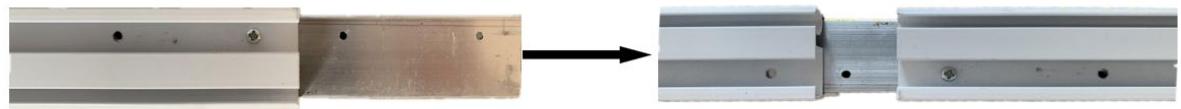

3. Anslutning av främre stänger

Främre stångmontering: Sätt i främre stångkontakt (H) i höger främre stång (B-Frontstång), fäst med bult (H-6). Länka vänster främre stång (A-Front Bar) med kontakten (H), fäst den med bult (H-6). Nu har du en frontstång i full längd.

A: A-Front Bar

B: B-Front Bar

H: Kontakt

H-6: Bult

Demonstration

4. Förbindande armar

Vänster arm (A-arm) och höger arm (B-arm) är redan monterade i torsionsstången. (Detta steg är redan gjort av fabriken)

WARNING!

• Armarna ska knytas ihop under installationen för att undvika att studsa ut och orsaka skada i detta steg.
  • Ta inte bort säkerhetshylsorna som håller ner armarna!

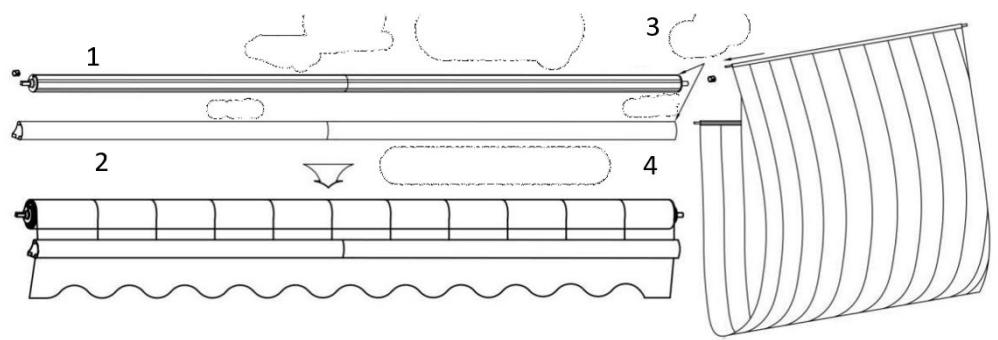

1) Öppna lådan försiktigt för att säkerställa att tyget och kappan inte skadas.

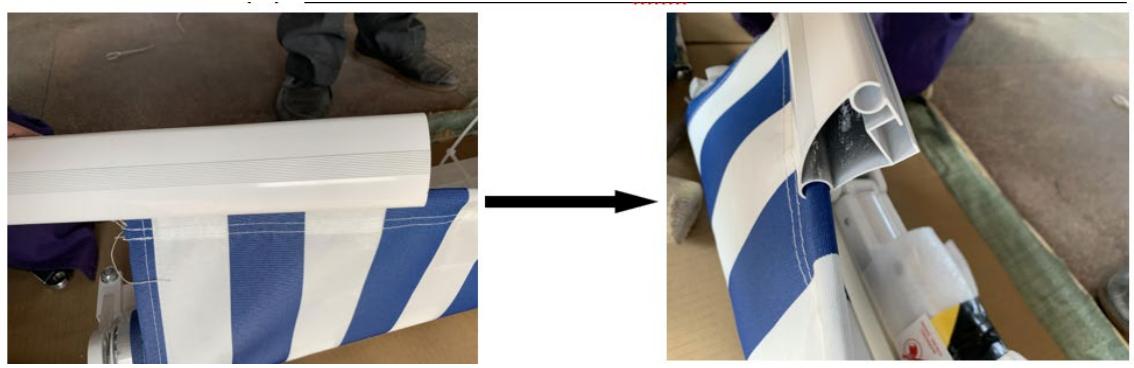

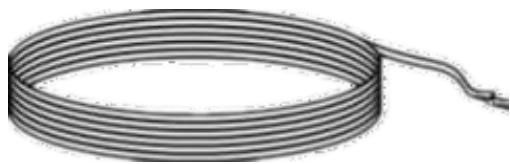

2) Vik ut bitarna av markistyg. Du bör ha ett stort tygstycke (C) och en kapsel med bågad kant. Du bör också ha tre tyglinersnören, två tjocka och en tunnare (D).
3) Trä tygfodret, ett tjockt och ett tunt, genom båda ändarna av det stora markistyget (C). Detta kan vara en längsam process och är enklast med två personer.

Sätt in det tjocka fodret och det tunna fodret i båda ändarna av det stora tygstycket.

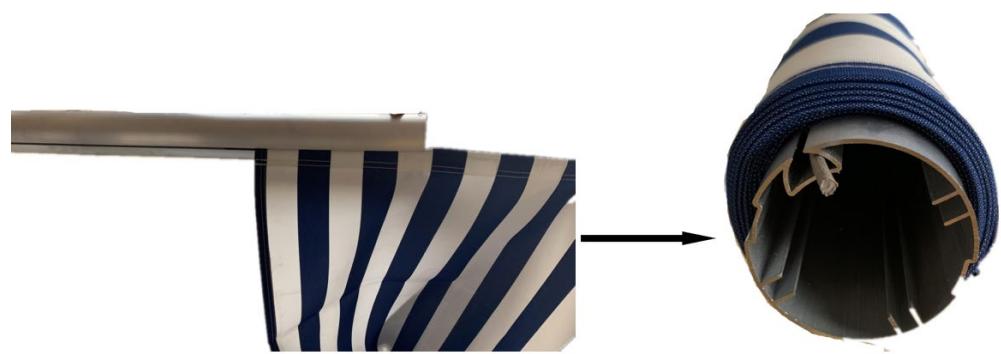

4) Skjut den tunna ena änden av tyget med fodret insatt i mått på rullen, lägg sedan den tjocka ena änden genom den främre stången och lägg en annan tjock i kapslingen.

1: Rull
2: Front Bar
3: Sätt in tunna foder i rullen
4: Sätt in tjock liner i främre stången

Observera: Tyget har två sidor: fram och bak. Baksidan är med fällen nedåt.

Demonstration

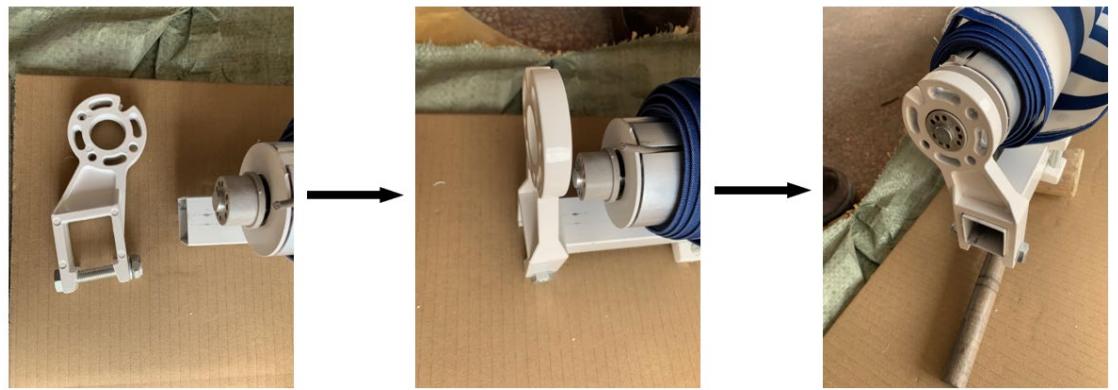

(2) Sätt in rullen i höger axelkåpa

(3) Sätt in rullen i vänster axel och vänster rullstöd

(4) Sätt in tjockt foder i den främre stängen

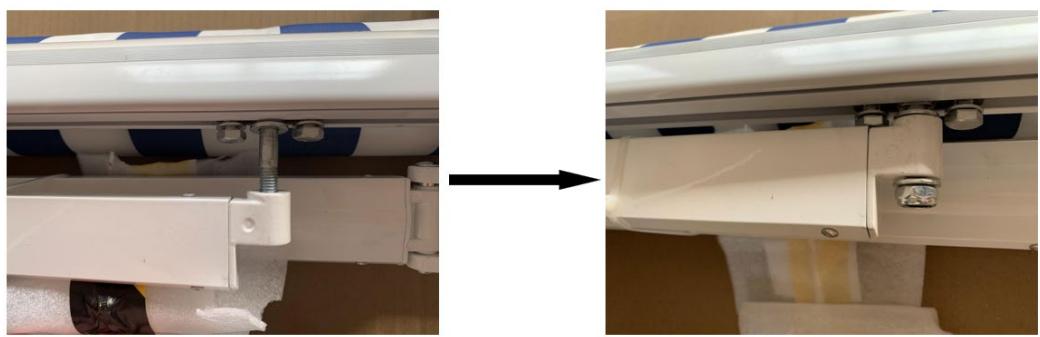

6. Frontstång för handledsstöd

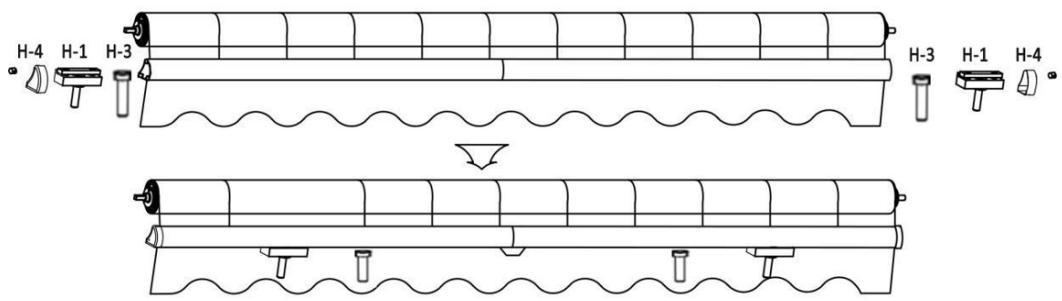

1) Skjut in armstångslänken (H-1) och blockeraren (H-3) i den kilformade främre stången genom den stora genomgången/slitsen.
2) Sätt både vänster och höger plastkåpa (H-4) på vardera änden av den främre stången.

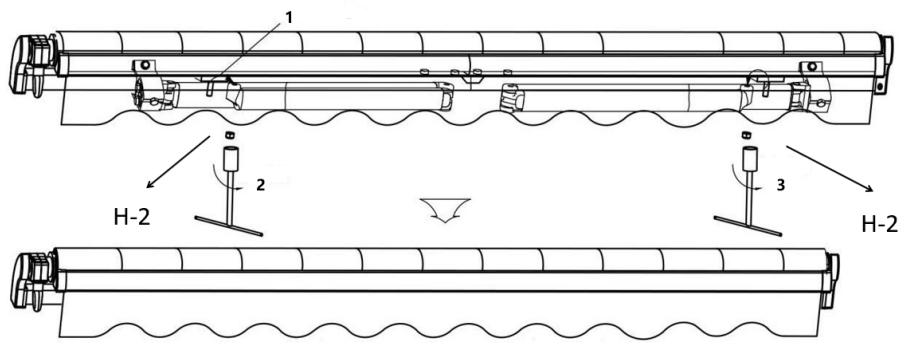

3) Ställa in hela markisens läge: Se till att två armar är hårt bundna till torsionsstången, flytta armstångslänken (H-1) tills den ansluter till den främre handleden. Rikta in den främre stången och rullen, dra åt bulten (H-2) på två främre handledsstöd uppåt med en skruvmejsel. Skruva sedan fast den självlåsande muttern M10 (a) med bultar upp till 95 % hårt med en bandnyckel.
4) Ställ slutligen in blockeraren (H-3) i mitten av två armar, fäst den när markisen öppnas.

(1) Skjut in armstångslänken och blockeraren i den främre stången

(2) Sätt in armstångslänken i armarna och dra åt bulten

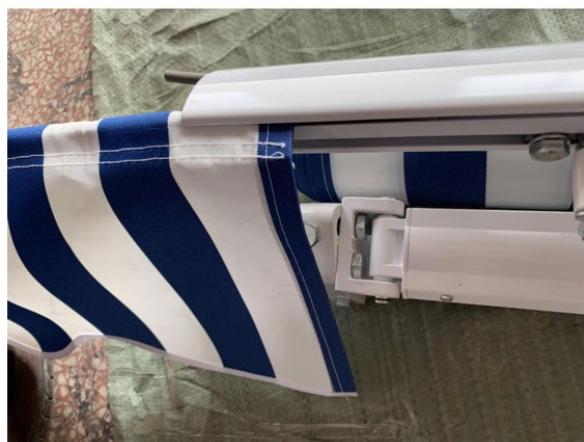

(3) Sätt in valansen i den främre stången

7. Avslutande markismontering

1) Vid det här laget är det säkert att skära av säkerhetshylsorna som håller ner armarna och vridstången. Markismonteringen är klar!
2) Fortsätt nu till avsnittet för väggmontering.

VÄGGMONTERING

Förbered följande verktyg före installation (ingår ej med produkten)

1- Borrmaskin med borrkrona på φ 14
2- Tejpa
3- Skiftnyckel (skiftnycklar av M10 och M12)
4- Hammare

1. Installationsprocedur

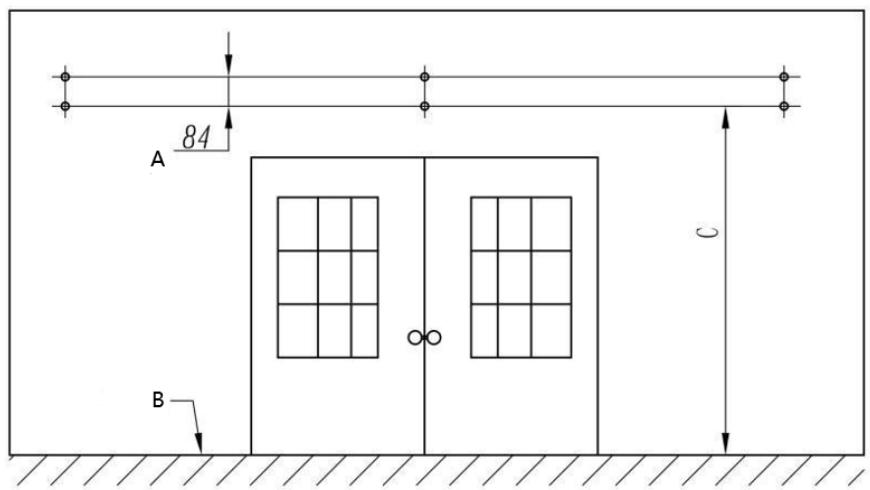

1) Mät avståndet längs väggen där den kan placeras. Borra hål för väggfästen på väggen enligt monteringsavständ och höjd på väggfästena. Hålets diameter och djup måste vara samma som expansionsbultar.

A. 3,5 tum
B. Jord

Notera:

• Hålen i varje grupp måste vara på samma linje i tvärgående riktning och vertikal riktning.
• Det rekommenderas att först rita linjer på väggen för att säkerställa exakt placering och storlek på hålen.

2) Slå in alla expansionsbultar i hålen. Ta sedan ner muttrarna och brickan.

- Expansionsbultarna måste hamras in i väggen helt.

- Bultarna måste sticka ut från väggen så att väggfästena kan monteras på den.

- Muttern och brickan kan separeras från bulten under transporten, vänligen sätt tillbaka dem i sina ursprungliga positioner innan du hamrar in dem i väggen.

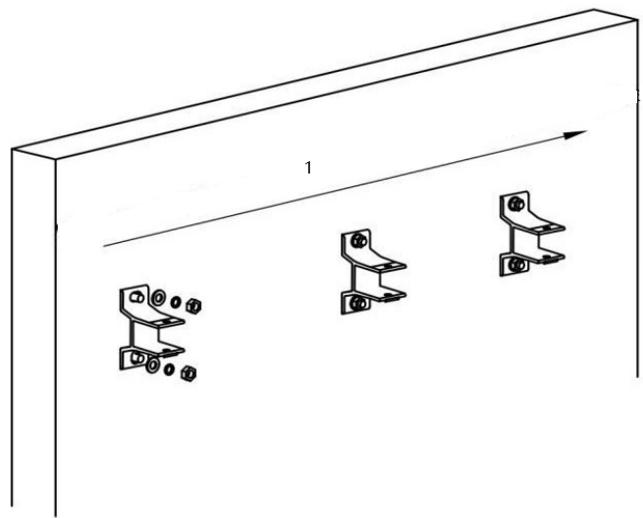

3) Ta ner originalbultarna på väggfästena som visas i figuren, använd expansionsbultar för att fästa väggfästena på väggen. Dra inte åt helt, låt väggfästen sitta kvar på väggen med liten rörelse.

1- Se till att alla baser är på samma horisontella linje

1. Installationsavständ mellan väggfästen

Markis < 3m	Endast 2 väggfästen för varje ände av torsionsstänger
Markis 3,5m ~ 4,5m	2 väggfästen i varje ände av torsionsstången, ett mellanfäste mellan avståndet 2 armaxlar (armfästen hänvisar till monteringsstegen 6)
Markis > 5m	2 väggfästen i vardera änden av torsionsstången, 2 mittkonsoler delas i lika långa mellan avstånd på 2 armaxlar i vardera änden av torsionsstängerna. (monteringssteg 6)

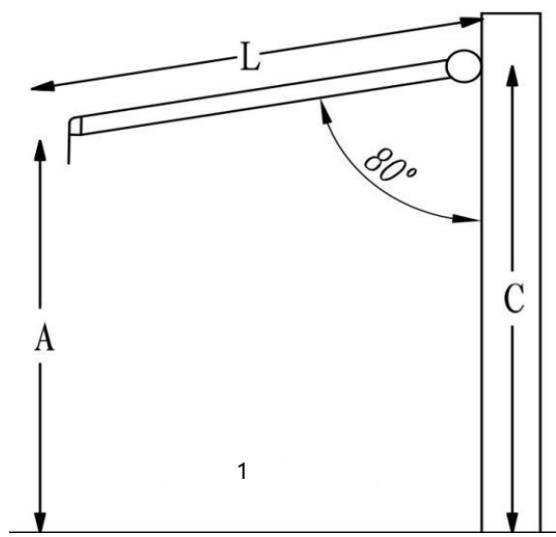

4) Som visas på bilden rekommenderar vi att markisytan bildar en vinkel på ca 80 grader med väggen när den är öppen.

Du kan följa denna formel: C = A + 0,17*L

(A: Höjden på främre stång du önskar; L: Längden på armen som sträcks ut; C: Höjden på väggfästen)

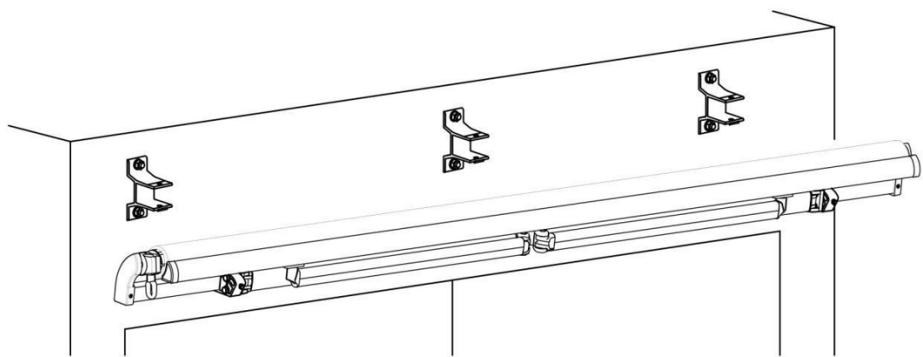

5) Montera markisen på väggfästena enligt "Installationsavständ mellan väggfästen" ovan, sätt i originalbultarna på väggfästena och dra åt dem. Fäst slutligen alla expansionsbultar.

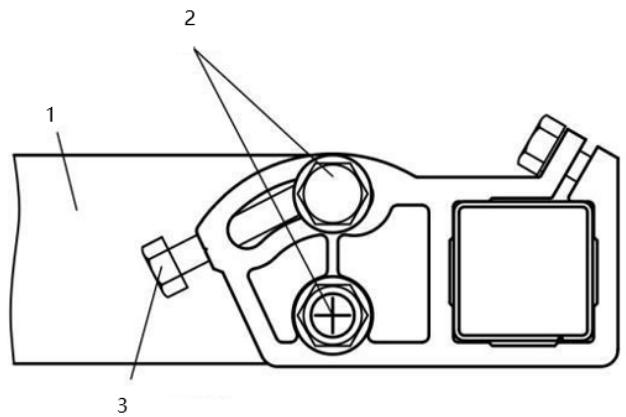

3. Instruktion för utjämning av framsidan

1- Ärm
2- Låsmuttrar
3- Jack Bolt

1. Lossa läsmuttrarna.
2. Vrid domkraftsbulten för att justera stigningen. Justera armen till framsidan.
3. stannar i horisontell linje.
4. Dra åt låsmuttrarna.

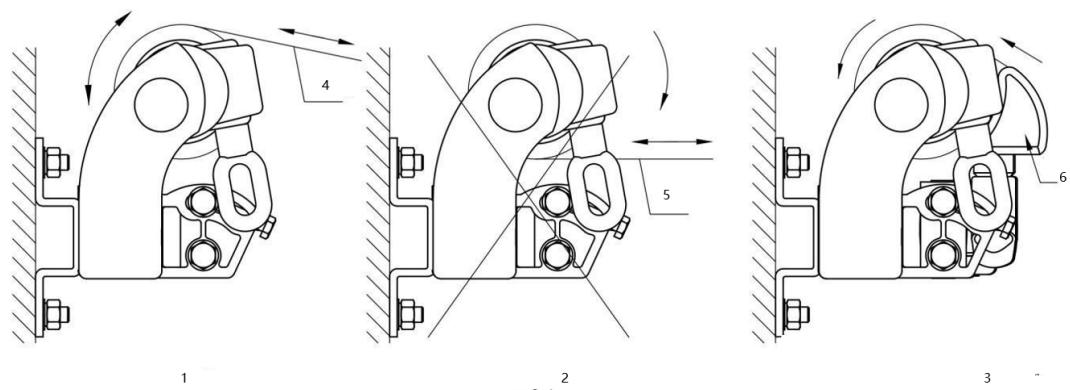

Gemensam Misstag

1- Korrekt funktion
2- Fel operation
3- Varning: När den främre stången nuddar rullen som visas i figuren, försök inte göra dem närmare, annars kan produkten skadas.
4- Tyg
5- Tyg
6- Främre bar

Vanliga frågor:

Vad händer om tyget lindas ojämnt eller om de två armarna inte kan öppnas samtidigt?

Svar: Titta på stabiliteten hos två armar och justera den främre handleden på den snabbare armen utåt därefter.

VIKTIG!

Läs "Instruktioner för installation och drift" noggrant före installation. Förvara instruktionen på en säker plats för framtida referens.

Delarlista

För att stödja strukturen under monteringen rekommenderas att två personer installerar denna produkt. Gör-det-själv-markisen ska endast fästas på en stark och stabil vägg. Kontrollera först att du har alla komponenter listade innan du fortsätter.

Komponenter medföljer

1.

x1 Huvuddel- Vänster (Inkluderar rulle; främre stav; torsionsstång och arm)

2.

x1 Huvuddel - Höger (Inkluderar rulle; främre stång; torsionsstång och arm)

3.

x1 tyg och valans (C)

4.

x1 frontstångskontakt (H)

Skruvpåselista (för 2,0 m / 2,5 m / 3,0 m)

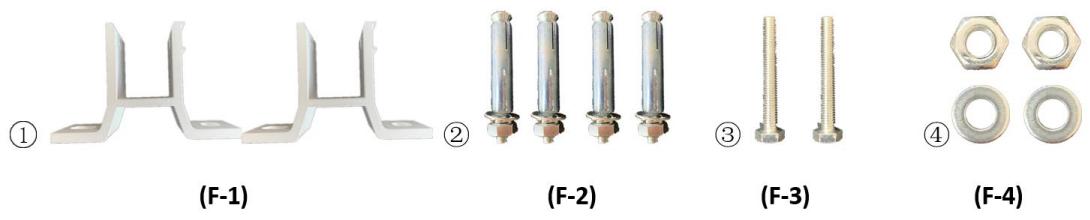

Del-F : Tillbehör för väggfäste

F-1: x2 väggfäste
F-2: x4 expanderande bult
F-3: x2 Bult M8x60
F-4: x2 Bult M8 + Bricka ∅8

Del-G : Tillbehör till rull- och torsionsstång

(G-1)

(G-2)

(G-3)

(G-4)
G-1: x4 Bolt M6 x 45
G-2: x4 Bult M6+ Bricka ∅6
G-3: x8 fästskruv M4 x 15
G-4: x2 Plastskydd

Del-H : Tillbehör till frontstång

14

(G-3)&(H-6)
H-5: x2 fästskruv M8 x 20

(G-3) &(H-6): x4 Fästskruv M4x15
