Tehnički podaci

Opis parametra	Vrijednost parametra
Naziv proizvoda	Ručna balkonska tenda
Model	UNI_RA_01	UNI_RA_02

Svrha

Ručna balkonska tenda služi za zasjenjivanje i zaštitu od sunca i slabe kiše na balkonu ili terasi.

Montaža

SKUPŠTINA

2. Spajanje torzijskih poluga

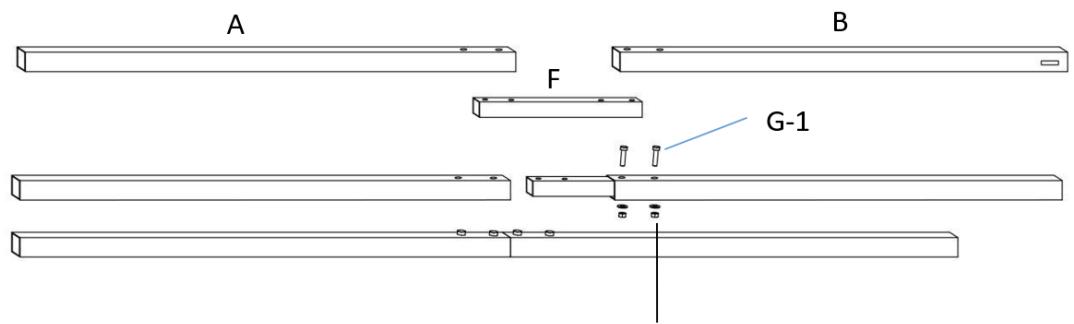

Sklop torzijske šipke: Umetnite konektor torzijske šipke (F) u desnu torzijsku šipku (B-2), pričvrstite vijkom (BB-1). Povežite lijevu torzionu šipku (B-1) s konektorom (B-3), pričvrstite vijkom (BB-1). Sada imate torzijsku šipku pune duljine.

G-2

O: A-torzijska poluga

B: B-torzijska poluga

F: Priključak

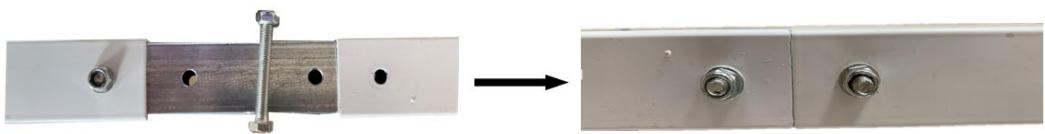

Demonstracija

Lijeva ruka (A-ruka) i desna ruka (B-ruka) već su sklopljene u torzijskoj šipki. (Ovaj korak već je napravljen u tvornici)

UPOZORENJE!

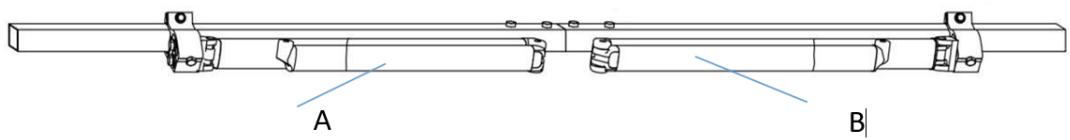

• Ruke bi trebale biti vezane zajedno tijekom postavljanja kako bi se izbjeglo odskakanje i ozljeda u ovom koraku.
  • Nemojte uklanjati sigurnosne navlake koje drže ruke dolje!

Pažnja: Tkanina ima dvije strane: prednju i stražnju. Stražnja strana je rubom okrenuta prema dolje.

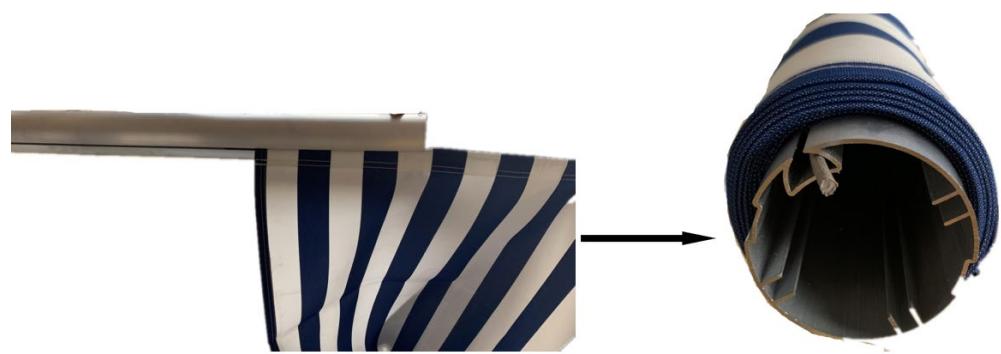

Demonstracija

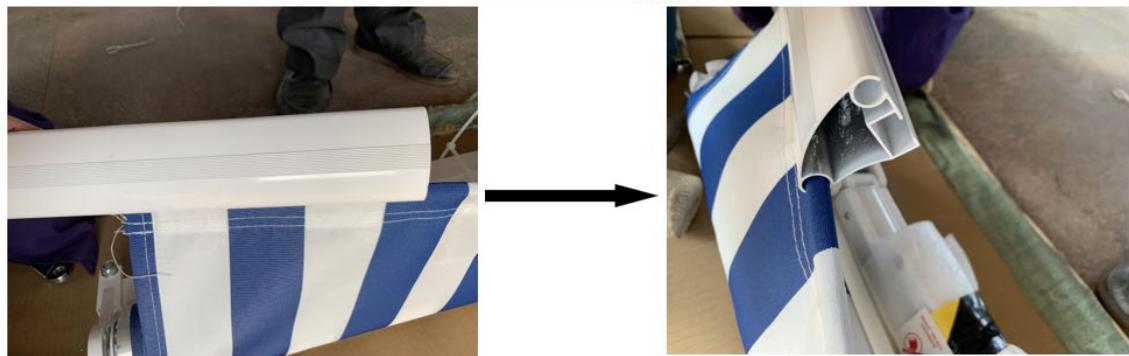

(3) Umetnite valjak u lijevu osovinu i lijevi nosač valjka

7. Završni sklop tende

1) U ovom trenutku sigurno je odrezati sigurnosne čahure koje drže ruke i torzionu polugu prema dolje. Montaža tende je gotova!
2) Sada prijeđite na dio za montažu na zid.

ZIDNA MONTAŽA

Pripremite sljedeće alate prije instalacije (nisu uključeni u proizvod)

• Rupe svake skupine moraju biti na istoj liniji u poprečnom i okomitom smjeru.
• Preporuča se prvo nacrtati crte na zidu kako bi se osigurao točan položaj i veličina rupa.
  2) Zabijte sve ekspanzijske vijke u rupe. Zatim skinite matice i podlošku.

• Vijci moraju viriti iz zida kako bi se na njega mogli postaviti zidni nosači.

- Matica i podložna pločica mogu se odvojiti od vijka tijekom procesa transporta, vratite ih u prvobitni položaj prije nego što ih zakucate u zid.

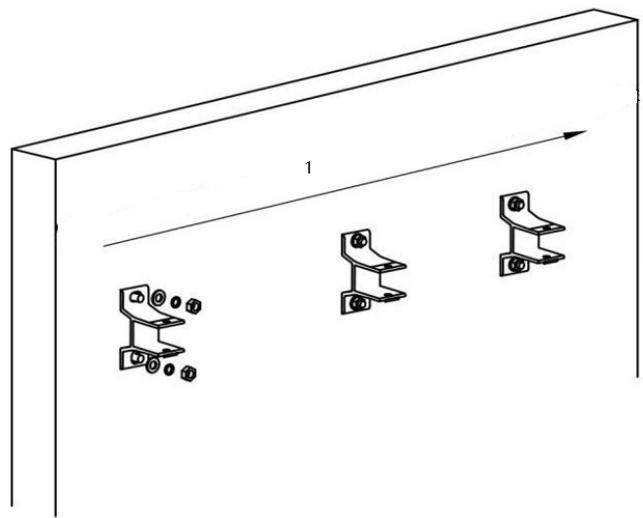

3) Skinite originalne vijke zidnih nosača kao što je prikazano na slici, koristite ekspanzijske vijke da pričvrstite zidne nosače na zid. Nemojte potpuno zategnuti, ostavite zidne nosače da ostanu na zidu uz malo pomicanja.

1- Provjerite jesu li sve baze na istoj vodoravnoj liniji

1. Ugradbeni razmak između zidnih nosača

Tenda < 3m	Samo 2 zidna nosača za svaki kraj torzijskih poluga
Tenda 3,5m ~ 4,5m	2 zidna nosača na svakom kraju torzijske šipke, srednji nosač između razmaka od 2 ramena ruke (nosači ruku odnose se na korake sastavljanja 6)
Tenda > 5m	2 zidna nosača na svakom kraju torzijske šipke, 2 srednja nosača podijeljena na jednake duljine između udaljenosti od 2 ramena ruke na svakom kraju torzijske šipke. (koraci sastavljanja 6)

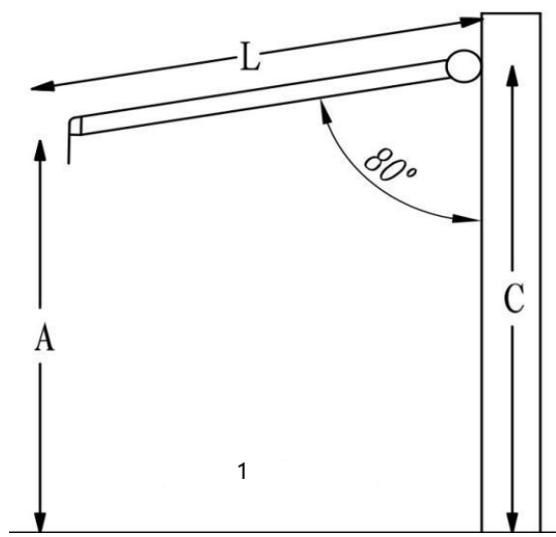

4) Kao što je prikazano na slici, preporučamo da površina tende bude otvorena pod kutom od oko 80 stupnjeva sa zidom.

Što ako se tkanina neravnomjerno omota ili se dva kraka ne mogu otvoriti zajedno u isto vrijeme?

Odgovor: Pogledajte stabilnost dviju ruku i prilagodite zglob prednje šipke brže ruke prema van.

VAŽNO!

Pažljivo pročitajte “Upute za instalaciju i rad” prije instalacije. Čuvajte upute na sigurnom mjestu za buduću upotrebu.

Popis dijelova

Za podupiranje strukture tijekom montaže preporučuje se da dvije osobe instaliraju ovaj proizvod. DIY tendu treba pričvrstiti samo na čvrste i stabilne zidove. Prvo provjerite imate li sve navedene komponente prije nastavka.

Isporučene komponente

1.

x1 Glavni dio- lijevo (uključuje valjak; prednju polugu; torzijsku polugu i ruku)

2.

x1 konektor torzijske šipke (F)

7.

x1 konektor valjka (G)

8.

x1 konektor prednje trake (H)

Popis vrećica s vijcima (za 2,0 m / 2,5 m / 3,0 m)

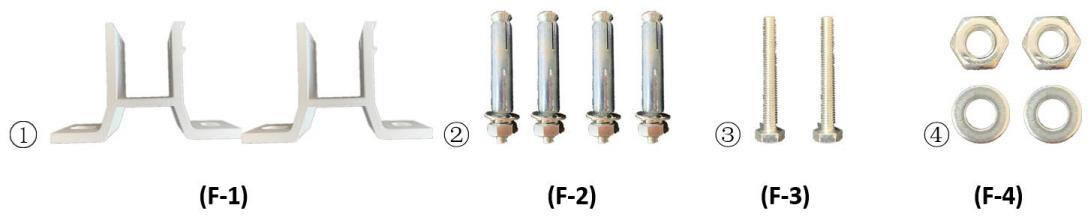

Dio-F : Pribor za zidne nosače

F-1: x2 Zidni nosač
F-2: x4 proširivi vijak
F-3: x2 Vijka M8x60
F-4: x2 Vijka M8 + podloška ∅8

Dio-G : Pribor za valjke i torzijske poluge

(G-1)

(G-2)

(G-3)

(G-4)

G-1: x4 vijak M6 x 45
G-2: x4 vijak M6+ podloška ∅6
G-3: x8 pričvrsni vijak M4 x 15
G-4: x2 plastični poklopac

2. Povezovanje torzijskih drogov

Sklop torzijske palice: Vstavite konektor torzijske palice (F) v desno torzijsko palico (B-2), pritrdite z vijakom (BB-1). Povežite levo torzijsko palico (B-1) s priključkom (B-3), pritrdite z vijakom (BB-1). Zdaj imate torzijsko palico polne dolžine.

G-2

A: A-torzijska palica

B: B-torzijski drog

F: priključek

Demonstracija

x1 konektor torzijske palice (F)

7.

x1 priključek sprednje palice (H)
