Τύπος προϊόντος	Πικάπ με ιμάντα κίνησης
Μάρκα	Blaupunkt
Μοντέλο	VT100BK
Διαστάσεις (Π x Β x Υ)	420 x 350 x 120 χιλ.
Βάρος	3,5 κιλά
Τροφοδοσία ρεύματος	AC 100-240V, 50/60Hz
Κατανάλωση ισχύος	15 W
Σύστημα κίνησης	Κίνηση ιμάντα
Ταχύτητες	33 1/3, 45 Σ.Α.Λ.
Πλάκα	Αλουμίνιο, διάμετρος 300 χιλ.
Βραχίονας	Ευθύς, στατικής ισορροπίας
Κεφαλή	Τύπου κινούμενου μαγνήτη (MM)
Έξοδος	Γραμμική έξοδος RCA (ενσωματωμένο προενισχυτή φόνο)
Ενσωματωμένος προενισχυτής	Ναι, εναλλασσόμενος
Λειτουργίες	Αυτόματη διακοπή, ρυθμιζόμενο αντίβαρο, αντιολίσθηση
Κατασκευή	Βάση MDF με φινίρισμα ξύλου καπλαμά
Κάλυμμα σκόνης	Περιλαμβάνεται, με μεντεσέδες
Συντήρηση	Καθαρίστε τη βελόνα με βούρτσα· αντικαταστήστε τον ιμάντα εάν έχει φθαρεί
Ασφάλεια	Αυτόματη απενεργοποίηση όταν τελειώνει ο δίσκος
Διαθεσιμότητα ανταλλακτικών	Ιμάντες, κεφαλές, βελόνες διαθέσιμες online
Δυνατότητα επισκευής	Αρθρωτός σχεδιασμός, εύκολη αντικατάσταση ιμάντα και κεφαλής
Χώρα προέλευσης	Κίνα
Εγγύηση	1 χρόνος περιορισμένη εγγύηση κατασκευαστή

Συχνές ερωτήσεις - VT100BK BLAUPUNKT

Πώς συνδέω το πικάπ στα ηχεία μου;

Χρησιμοποιήστε το παρεχόμενο καλώδιο RCA για να συνδέσετε τη γραμμική έξοδο σε έναν ενισχυτή ή ενεργά ηχεία. Εάν ο ενισχυτής σας έχει είσοδο phono, ρυθμίστε τον διακόπτη προενισχυτή στη θέση PHONO· διαφορετικά ρυθμίστε τον στη θέση LINE.

Γιατί δεν περιστρέφεται το πικάπ στη σωστή ταχύτητα;

Ελέγξτε ότι ο ιμάντας είναι σωστά τοποθετημένος στην τροχαλία του κινητήρα και στην πλάκα. Με τον καιρό, οι ιμάντες μπορεί να τεντωθούν· αντικαταστήστε εάν χρειαστεί. Επίσης βεβαιωθείτε ότι ο επιλογέας ταχύτητας έχει ρυθμιστεί στις επιθυμητές Σ.Α.Λ.

Πώς αντικαθιστώ τη βελόνα;

Τραβήξτε απαλά την παλιά βελόνα προς τα εμπρός και προς τα κάτω από την κεφαλή. Ευθυγραμμίστε τη νέα βελόνα και σπρώξτε την προς τα πάνω μέχρι να κουμπώσει στη θέση της. Πάντα να τη χειρίζεστε με προσοχή για να αποφύγετε ζημιές.

Τι πρέπει να κάνω εάν ο ήχος είναι παραμορφωμένος ή υπάρχει βουητό;

Πρώτα, ελέγξτε ότι το πικάπ είναι οριζόντιο. Βεβαιωθείτε ότι όλες οι συνδέσεις είναι σφιχτές. Σιγουρευτείτε ότι ο διακόπτης προενισχυτή είναι ρυθμισμένος σωστά. Εάν το βουητό συνεχίζεται, δοκιμάστε να απομακρύνετε το πικάπ από τα ηχεία ή άλλα ηλεκτρονικά.

Μπορώ να παίξω δίσκους 78 Σ.Α.Λ. σε αυτό το πικάπ;

Το Blaupunkt VT100BK υποστηρίζει μόνο 33 1/3 και 45 Σ.Α.Λ. Για δίσκους 78 Σ.Α.Λ., θα χρειαζόσαστε ένα πικάπ με αυτή την ταχύτητα ή έναν ξεχωριστό κινητήρα.

Πώς ρυθμίζω τη δύναμη παρακολούθησης;

Περιστρέψτε το αντίβαρο στο πίσω μέρος του βραχίονα. Χρησιμοποιήστε ένα μετρητή πίεσης βελόνας για να ρυθμίσετε τη συνιστώμενη δύναμη (συνήθως 1.5-2.5g για τις περισσότερες κεφαλές). Συμβουλευτείτε το εγχειρίδιο της κεφαλής σας για την ακριβή τιμή.

Απαιτείται προενισχυτής phono;

Το VT100BK διαθέτει ενσωματωμένο εναλλασσόμενο προενισχυτή. Εάν συνδέεστε σε ενισχυτή με είσοδο phono, ρυθμίστε τον διακόπτη στη θέση PHONO. Για είσοδο AUX ή γραμμής, ρυθμίστε τον στη θέση LINE.

Γιατί σταματάει το πικάπ πριν τελειώσει ο δίσκος;

Η λειτουργία αυτόματης διακοπής μπορεί να είναι πολύ ευαίσθητη. Ελέγξτε εάν ο μηχανισμός είναι φραγμένος. Ορισμένα πικάπ έχουν ρυθμιζόμενη αυτόματη διακοπή· εάν όχι, ίσως χρειαστεί να την απενεργοποιήσετε.

Πώς καθαρίζω τους δίσκους και τη βελόνα;

Χρησιμοποιήστε μια βούρτσα από ανθρακονήματα για να αφαιρέσετε τη σκόνη από τους δίσκους. Για τη βελόνα, βουτήξτε μια βούρτσα βελόνας σε διάλυμα καθαρισμού και βουρτσίστε απαλά από πίσω προς τα εμπρός. Μη χρησιμοποιείτε οινόπνευμα στη βελόνα.

Ποια συντήρηση απαιτεί το πικάπ;

Ελέγχετε περιοδικά τον ιμάντα για φθορά και αντικαταστήστε εάν χρειαστεί. Λιπάνετε τον άξονα του κινητήρα με μια σταγόνα ελαφρού λαδιού κάθε χρόνο. Διατηρείτε την πλάκα και την περιοχή του βραχίονα καθαρή.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VT100BK BLAUPUNKT

ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ

ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ ΜΗΝ ΑΝΟΙΓΕΤΕ

Προειδοποίηση:

Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, δεν επιτρέπεται να αποσυναρμολογήσετε το κάλυμμα υύτε το οπίσθιο μέρος της συσκευής. Μέσα στη συσκευή δεν υπάρχουν εξαρτήματα προορισμένα για επισκευή από τον χρήστη. Η συντήρηση και η επισκευή του εξοπλισμού εκτελείται αποκλειστικά από τους εξουσιοδοτημένους υπαλλήλους σέρβις.

Εξηγήσεις γραφικών συμβόλων

Το σύμβολο αστραπής με το βέλος στην άκρη της μέσα στο ισόπλευρο τρίγωνο προειδοποιεί τον χρήστη από μη μονωμένη, "επικίνδυνη ηλεκτρική τάση" στο περίβλημα της συσκευής που μπορεί να έχει την τιμή η οποία προκαλεί ηλεκτροπληξία.

Το σύμβολο θαυμαστικού στο ισόπλευρο τρίγωνο προειδοποιεί τον χρήστη ότι σε αυτό τον τόπο των τεκμηριώσεων που συνάπτεται στη συσκευή, παρουσιάζονται σημαντικές πληροφορίες σχετικά με τον χειρισμό και τη συντήρηση της συσκευής.

Παρακαλούμε να διαβάσετε αυτές τις οδηγίες χρήσης πριν αρχίσετε να χειρίζεστε τη συσκευή, για να γνωρίσετε τις λειτουργίες της και να τη χρησιμοποιήσετε σύμφωνα με τον προορισμό της. Έτσι διασφαλίζετε τον διαρκή χειρισμό της συσκευής χωρίς βλάβες και απόλαυση από τη χρήση της συσκευής.

Σημαντικές πληροφορίες

• Πρέπει να κρατήσετε τις οδηγίες χρήσης και τις πληροφορίες σχετικά με την ασφάλεια με σκοπό τη μελλοντική χρήση τους.

• Μην επιτρέψτε κανένα υγρό να στάξει ή να χυθεί στη συσκευή.

• Δεν επιτρέπεται να χρησιμοποιήσετε τη συσκευή σε μέρη με υγρασία όπως π.χ. μπάνιο.

• Δεν επιτρέπεται να εγκαταστήσετε αυτή τη συσκευή στα ακόλουθα μέρη:

• Μέρη εκτεθειμένα στην άμεση ακτινοβολία ή κοντά σε θερμάστρες.

• Μην τοποθετείτε πάνω στη συσκευή άλλο εξοπλισμό στερεό που εκπέμπει θερμότητα.

• Όπου μπλοκάρεται ο εξαερισμός ή σε μέρος με σκόνη.

• Σε μέρη εκτεθειμένα σε συνεχείς δονήσεις.

• Σε μέρη με μεγάλη υγρασία.

• Δεν επιτρέπεται να τοποθετήσετε τη συσκευή δίπλα σε κεριά και ανοιχτή φλόγα.

• Μπορείτε να χρησιμοποιήσετε τη συσκευή με τον τρόπο που περιγράφεται στις παρούσες οδηγίες χρήσης.

• Πριν από την πρώτη ενεργοποίηση, πρέπει να βεβαιωθείτε ότι το τροφοδοτικό είναι κατάλληλα συνδεδεμένο.

• Η μνήμη USB συνδεδεμένη άμεσα ή με επέκταση USB μήκους έως 25 cm.

Για λόγους ασφαλείας δεν επιτρέπεται να αποσυναρμολογήσετε το περίβλημα ούτε να έχετε πρόσβαση στο μέσο της συσκευής. Η συσκευή πρέπει να επισκευαστεί από το εξειδικευμένο προσωπικό του σέρβις.

Δεν επιτρέπεται να ξεβιδώσετε τη συσκευή ούτε να ανοίξετε το περίβλημά της, γιατί μέσα δεν υπάρχουν εξαρτήματα που μπορεί να επισκευαστούν από τον χρήστη. Η συντήρηση και η επισκευή του εξοπλισμού εκτελείται αποκλειστικά από τους εξουσιοδοτημένους υπάλληλους σέρβις.

ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ

1. Διαβάστε τις οδηγίες χρήσης – πριν χρησιμοποιήσετε τη συσκευή πρέπει να διαβάσετε όλες τις οδηγίες χρήσης και τις πληροφορίες για την ασφάλεια.

2. Φυλάξτε τις οδηγίες χρήσης – πρέπει να φυλάξετε τις οδηγίες χρήσης και χειρισμού με σκοπό να τις χρησιμοποιήσετε στο μέλλον.

3. κολουθήστε τις προειδοποιήσεις – πρέπει να ακολουθήσετε όλες τις προειδοποιήσεις που είναι τοποθετημένες πάνω στη συσκευή και να ακολουθήσετε τις οδηγίες χρήσης.

4. Ακολουθήστε τις οδηγίες χρήσης – πρέπει να ακολουθήσετε τις οδηγίες χρήσης και τις συμβουλές για τον χρήστη.

5. Εγκατάσταση – πρέπει να τοποθετήσετε τη συσκευή σύμφωνα με τις οδηγίες του κατασκευαστή.

6. Πηγή τροφοδοσίας – η συσκευή πρέπει να τροφοδοτηθεί αποκλειστικά από τις πηγές με τις παραμέτρους που αναφέρονται στις επισημάνσεις του καλωδίου τροφοδοσίας. Αν ο χρήστης δεν είναι σίγουρος ποιανού τύπου τροφοδοσία έχει στο σπίτι του, πρέπει να επικοινωνήσει με τον πωλητή της συσκευής ή τον τοπικό προμηθευτή ηλεκτρικής ενέργειας.

7. Γείωση και πόλωση της συσκευής – η συσκευή πρέπει να έχει γείωση. Πρέπει να βεβαιωθείτε ότι το φις είναι τελικά τοποθετημένο στην πρίζα ηλεκτρικού δικτύου ή της επέκτασης, για να μην αφήσετε τους πείρους ή τους επαφείς του φις χωρίς κάλυμμα. Κάποιες εκδοχές της συσκευής μπορεί να είναι εξοπλισμένες με πολωμένο φις εναλασσόμενου ρεύματος (με έναν πείρο πλατύτερο). Μπορείτε να βάλετε αυτό το φις στην πρίζα μόνο με έναν τρόπο. Αυτό είναι η λειτουργία προστασίας. Αν δεν μπορείτε να βάλετε το φις στην πρίζα, πρέπει να το περιστρέψετε. Αν το φις εξακολουθεί να μην ταιριάζει στην πρίζα, πρέπει να δώσετε εντολή στον ηλεκτρολόγο να αντικαταστήσει την πρίζα. Δεν επιτρέπεται να βγάλετε τα προστατευτικά του πολωμένου φις. Όταν χρησιμοποιείτε επέκταση ή καλώδιο τροφοδοσίας διαφορετικό από αυτό που παραδίδεται μαζί με τη συσκευή, αυτά πρέπει να έχουν κατάλληλα φις και το πιστοποιητικό ασφαλείας.

8. Προστασία του καλωδίου τροφοδοσίας – τα καλώδια τροφοδοσίας πρέπει να δρομολογούνται έτσι, ώστε να μην τα πατάτε, να μην τα πιέζετε και μην τα κόβετε με τοποθετημένα πάνω τους αντικείμενα. Δώστε ειδική σημασία στα φις, τις πρίζες ηλεκτρικού δικτύου και του τόπους όπου τα καλώδια είναι τοποθετημένα μέσα στη συσκευή.

9. Υπερφόρτωση – Δεν επιτρέπεται να υπερφορτώσετε τις ηλεκτρικές πρίζες τοίχου, τις επεκτάσεις και τους διαχωριστές, γιατί αυτό προκαλεί κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας.

10. Εξαερισμός – η συσκευή πρέπει να έχει κατάλληλο εξαερισμό. Δεν επιτρέπεται να τοποθετήσετε τη συσκευή πάνω σε ένα κρεβάτι, έναν καναπέ ή σε παρόμοιες επιφάνειες. Δεν επιτρέπεται να καλύψετε τη συσκευή με τραπεζομάντηλα, πετσέτες, εφημερίδες κλπ.

11. Νερό και υγρασία – για να μειώσετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, δεν επιτρέπεται να εκθέτετε τη συσκευή στην άμεση επίδραση βροχής, νερού και υγρασίας όπως π.χ. στη σάουνα ή το μπάνιο. Μην χρησιμοποιείτε την παρούσα συσκευή δίπλα σε νερό, π.χ. δίπλα σε μια μπανιέρα, νιπτήρα, νεροχύτη κουζίνας ή σκάφη, σε ένα υπόγειο με υγρασία ή δίπλα σε πισίνα (ή σε παρόμοιους τόπους).

12. Αντικείμενα και υγρά μέσα στη συσκευή – δεν επιτρέπεται να πιέσετε οποιοδήποτε αντικείμενο μέσα από τα ανοίγματα της συσκευής, γιατί αυτά μπορεί να έχουν επαφή με τα σημεία της επικίνδυνης ηλεκτρικής τάσης και τα υποσυστήματα και αυτό μπορεί να προκαλέσει πυρκαγιά. Σε καμία περίπτωση μη χύσετε οποιοδήποτε υγρό δίπλα στη συσκευή. Δεν επιτρέπεται να βάζετε πάνω στη συσκευή τα αντικείμενα που περιέχουν υγρά.

13. Καθαρισμός – πάντα πρέπει να αποσυνδέετε τη συσκευή από την πρίζα ηλεκτρικού δικτύου πριν από καθαρισμό. Η σκόνη γύρω από το ηχείο μπορεί να αφαιρεθεί με ένα ύφασμα. Αν χρησιμοποιήσετε ένα αερόλυμα για καθαρισμό, μην κατευθύνετε τη ροή ψεκασμού άμεσα στη συσκευή, αλλά σε ένα πανί. Πρέπει να προσέξετε να μη χαλάσετε τις μονάδες μετάδοσης κίνησης.

14. Πρόσθετος εξοπλισμός – μη χρησιμοποιήσετε αξεσουάρ που δεν επιτρέπονται από τον κατασκευαστή, γιατί αυτά μπορούν να προκαλέσουν κίνδυνο.

15. Αξεσουάρ – μην τοποθετείτε τη συσκευή σε ασταθές καροτσάκι, υποστήριγμα, τρίποδο, βάση ή τραπέζι. Η συσκευή μπορεί να ανατραπεί και να χαλάσει καθώς και να προκαλέσει σοβαρά τραύματα σε παιδία και σε ηλικιωμένα πρόσωπα. Πρέπει να χρησιμοποιήσετε αποκλειστικά καροτσάκια, υποστηριγματα, τρίποδα, βάσεις ή τραπέζια που ορίζονται από τον κατασκευαστή ή που πωλούνται μαζί με τη συσκευή. Εκτελέστε τη συναρμολόγηση της συσκευής σύμφωνα με τις οδηγίες του κατασκευαστή με χρήση του σετ συναρμολόγησης που προτείνεται από τον κατασκευαστή.

16. Μεταφορά της συσκευής – πρέπει να μεταφέρετε τη συσκευή τοποθετημένη σε καροτσάκι πολύ προσεκτικά. Ξαφνικό σταμάτημα, υπερβολική δύναμη ή ανώμαλες επιφάνειες μπορεί να προκαλέσουν ανατροπή στο καροτσάκι μαζί με τη συσκευή.

17. Περίοδος όταν η συσκευή δεν χρησιμοποιείται – πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα ηλεκτρικού δικτύου κατά τις καταιγίδες με κεραυνούς ή όταν δεν χρησιμοποιείτε τη συσκευή πολλή ώρα.

18. Σέρβις – μην δοκιμάσετε να εκτελέσετε επιθεωρήσεις της συσκευής μόνοι σας. Το να ανοίξετε το κάλυμμα μπορεί να προκαλέσει επαφή με επικίνδυνη ηλεκτρική τάση και να εκτεθεί ο χρήστης σε άλλου κινδύνους. Η συντήρηση και η επισκευή του εξοπλισμού εκτελείται αποκλειστικά από τους εξουσιοδοτημένους υπάλληλους σέρβις.

19. Όταν δεν χρησιμοποιείτε τη συσκευή, πρέπει να αποσυνδέσετε το φις της από την πρίζα ηλεκτρικού δικτύου. Όταν η συσκευή είναι συνδεδεμένη στην πηγή ηλεκτρική ενέργειας, είναι στον τρόπο λειτουργίας αναμονής και δεν είναι απολύτως απενεργοποιημένη.

20. Ανταλλακτικά – όταν αντικαθιστάτε εξαρτήματα πρέπει να ελέγχετε αν ο υπάλληλος του σέρβις, έχει χρησιμοποιήσει τα ανταλλακτικά που προτείνονται από τον κατασκευαστή ή τα εξαρτήματα είναι ίδια όπως τα γνήσια εξαρτήματα. Η αντικατάσταση εξαρτημάτων με μην εγκεκριμένα προκαλεί κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και άλλους κινδύνους.

21. Κύριες ηλεκτρικές ασφαλειες – για να προστατέψετε με συνεχή τρόπο τη συσκευή από πιθανή πυρκαγιά, πρέπει να χρησιμοποιήσετε τις ασφαλειες κατάλληλου τύπου και παραμέτρων. Οι παράμετροι των ασφαλειών του ορισμένου φάσματος της ηλεκτρική τάσης επισημαίνονται πάνω στη συσκευή.

22. Δεν επιτρέπεται να αυξήσετε την ένταση ήχου όταν ακούτε ένα κομμάτι το οποία έχει χαμηλή ένταση ήχου ή όταν δεν υπάρχει σήμα ήχου εισόδου. Σε αντίθετη περίπτωση, ενδέχεται να χαλάσετε το ηχείο με την ξαφνική αύξηση της έντασης του σήματος.

23. Η μοναδική λύση να αποσυνδέσετε πλήρως τη συσκευή από την πηγή ηλεκτρικής ενέργειας είναι η αποσύνδεση του καλωδίου τροφοδοσίας από την πρίζα ηλεκτρικής ενέργειας ή από τη συσκευή. Η πρίζα ηλεκτρικού δικτύου ή η υποδοχή του καλωδίου τροφοδοσίας στη συσκευή πάντα πρέπει να είναι διαθέσιμες κατά τη χρήση της συσκευής.

24. Η συσκευή πρέπει να τοποθετηθεί δίπλα σε πρίζα ηλεκτρικού δικτύου ή επέκταση έτσι ώστε να είναι πάντα διαθέσιμες.

25. Η μέγιστη θερμοκρασία περιβάλλοντος πρέπει είναι 35°C.

26. Οδηγίες σχετικά με τις ηλεκτροστατικές εκκινήσεις - αν η λειτουργία της συσκευής διαταράσσεται με τις ηλεκτροστατικές εκκινήσεις, πρέπει να την απενεργοποιήσετε κα να την ενεργοποιήσετε ξανά ή να μεταφέρετε τη συσκευή σε άλλο τόπο.

27. Μπαταρία

a. Δεν επιτρέπεται να εκθέτετε τις μπαταρίες στη δράση υπερβολικής ζέστης όπως π.χ. ηλιακή ακτινοβολία.

b. Κατά τη διάθεση των μπαταριών, πρέπει να δώσετε σημασία στις παραμέτρους της προστασίας του περιβάλλοντος. c. Προειδοποίηση σχετικά με χρήση των μπαταριών: για να μην επιτρέψετε αποσφράγιση των μπαταριών που μπορεί να προκαλέσει τραύματα ή να χαλάσει τη συσκευή:

• Όταν βάζετε τη μπαταρία δώστε σημασία στην πόλωσή της (+ και -).

• Dev επιτρέπεται να χρησιμοποιήσετε ταυτόχρονα διαφορετικές μπαταρίες - καινούργιες και μεταχειρισμένες, τις μπαταρίες στάνταρ και αλκαλικές κλπ.

• Πρέπει να βγάλετε τις μπαταρίες από τη συσκευή δεν τη χρησιμοποιείτε πολλή ώρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή δεν επιτρέπεται να χρησιμοποιθεί από πρόσωπα (συμπεριλαμβανόμενων των παιδιών) με μειωμένη φυσική και αισθητηριακή ικανότητα και τα πρόσωπα με ανεπαρκή γνώση και εμπειρία, αν δεν είναι υπό την εποπτεία του προσώπου που είναι υπεύθυνο για την ασφάλειά τους και δεν έχουν εκπαιδευθεί πως να χρησιμοποιούν τη συσκευή με ασφαλή τρόπο. Η παρουσία των ενηλίκων απαιτείται όταν τα παιδιά χειρίζονται τη συσκευή· έτοι θα διασφαλίσετε την ασφαλή χρήση της συσκευής.

1. Δεν επιτρέπεται να αφήνετε τη συσκευή όταν λειτουργεί χωρίς καμία εποπτεία! Πρέπει να απενεργοποιείτε τη συσκευή όταν δεν τη χρησιμοποιείτε, ακόμη για ένα σύντομο διάστημα.

2. Dev επιτρέπεται να μεταχειρίζεστε τη συσκευή μέσα από ένα εξωτερικό ρολόι με χρονικό σύστημα ούτε με ξεχωριστό σύστημα τηλεχειρισμού.

3. Για να αποφύγετε κίνδυνο σε περίπτωση βλάβης του καλωδίου τροφοδοσίας, η αντικατάστασή του πρέπει να εκτελείτε από τον κατασκευαστή, την εξουσιοδοτημένη υπηρεσία σέρβις ή άλλο πρόσωπο που διαθέτει τα κατάλληλα προσόντα.

4. Πριν αρχίσετε να χειρίζεστε τη συσκευή, πρέπει να ελέγξετε αν η τάση της είναι συμβατή με την τάση του τοπικού ηλεκτρικού δικτύου.

5. Dev epitrépetai va kalúptete ta avoíyματα εξαερισμού π.χ. με εφημερίδες, τραπεζομάντηλα, κουρτίνες κλπ.. Πρέπει να βεβαιθείτε ότι πάνω από τη συσκευή υπάρχει ένας ελεύθερο χώρος τουλάχιστον 20 cm και από κάθε πλευρά της - τουλάχιστον 5 cm.

6. Dev επιτρέπεται va στάξει ή να χυθεί κανένα υγρό στη συσκευή και δεν επιτρέπεται va βάζετε πάνω στη συσκευή κανένα αντικείμενο γεμάτο με υγρό όπως π.χ. ένα βάζο.

7. Για να αποφύγετε πυρκαγιά ή ηλεκτροπληξία, πρέπει να προστατεύετε τη συσκευή από ζεστούς τόπους, τη δράση της βροχής, της υγρασίας και της σκόνης.

8. Δεν επιτρέπεται να τοποθετείτε τη συσκευή κοντά σε οποιαδήποτε πηγή νερού όπως π.χ. βρύσες, μπανιέρες, πλυντήρια ή πισίνες κολύμβησης. Η συσκευή πρέπει να τοποθετηθεί σε μια ίσια και σταθερή βάση.

9. Δεν επιτρέπεται να εκθέτετε τη συσκευή σε ισχυρό μαγνητικό πεδίο.

10. Δεν επιτρέπεται να βάζετε τη συσκευή αμέσως στον ενισχυτή, δέκτη ή διακόπτη.
11. Δεν επιτρέπεται να βάζετε τη συσκευή σε ένα μέρος με υγρασία, γιατί η υγρασία έχει αρνητική επίδραση στα ηλεκτρικά συστήματα.
12. Μετά από μεταφορά της συσκευής από κρύο σε ζεστό τόπο ή σε τόπο με υγρασία, μπορεί να προκληθεί υγροποίηση της υγρασίας πάνω στον φακό μέσα στη συσκευή αναπαραγωγής. Σε μια τέτοια περίπτωση η συσκευή δεν θα λειτουργήσει σωστά.
    Πρέπει να αφήσετε τη συσκευή απενεργοποιημένη για περίπου μια ώρα, για να επιτρέψετε την εξάτμιση της υγρασίας.
13. Δεν επιτρέπεται να καθαρίζετε τη συσκευή με χημικούς διαλύτες, γιατί μπορεί να χαλάσουν το βερνίκι του περιβλήματος. Σκουπίζετε τη συσκευή με ένα καθαρό, στεγνό ή λίγο μουσκεμένο πανί.
14. Όταν βγάζετε το φις από την πρίζα τοίχου, πάντα πρέπει να τραβάτε το φις και όχι το καλώδιο.
15. Όταν ή ενεργοποιημένη συσκευή χρησιμποιείται δίπλα σε ενεργοποιημένη τηλεόραση, μπορεί να είναι πηγή διαταραχών όρασης με τη μορφή γραμμών στην οθόνη. Αυτό εξαρτάται από τη ζώνη κυμάτων μετάδοσης της TV. Αυτό δεν σημαίνει ότι η συσκευή ή η τηλεόραση δεν λειτουργούν κατάλληλα. Αν αυτές γραμμές είναι ορατές, πρέπει να απομακρύνετε τη συσκευή από την τηλεόραση.
16. Το φις ηλεκτρικού δικτύου χρησιμοποιείται για αποσύνδεση της ηλεκτρική τάσης τροφοδοσίας και πάντα πρέπει να είναι διαθέσιμο.
17. Για να μην επιτρέψετε πιθανή απώλεια ακοής, δεν επιτρέπεται να ακούτε μουσική πολύ δυνατά για πολλή ώρα.

ΠΡΟΣΟΧΗ

CE

Δήλωση

Δια του παρόντος η εταιρεία Blaupunkt Competence Center 2N-Everpol Sp. z o.o. δηλώνει ότι η παρούσα συσκευή είναι συμβατή με τις προϋποθέσεις και τις λοιπές σχετικές προβλέψεις της οδηγίας 2014/53 / ΕΕ. Μπορείτε να λάβετε την πλήρη δήλωση συμβατότητας από την ιστοσελίδα www.blaupunkt.com στην καρτέλα του προϊόντος.

Κάτοχος άδειας κυκλοφορίας: 2N-Everpol Sp. Z o.o.

Το προϊόν κατασκευάστηκε από υλικά υψηλής ποιότητας και τα συστήματα, τα οποία μπορούν να ανακυκλωθούν και να χρησιμοποιηθούν ξανά.

Εάν υπάρχει σύμβολο διαγραμμένου κάδου απορριμμάτων στη συσκευή σας, σημαίνει ότι το προϊόν καλύπτεται από τις διατάξεις της Ευρωπαϊκής Οδηγίας 2012/19/ΕΕ. Με βάση αυτό, ακολουθήστε τους τοπικούς κανονισμούς και εξοικειωθείτε με τις απαιτήσεις για το τοπικό ηλεκτρικό και ηλεκτρονικό σύστημα συλλογής απορριμμάτων και, στην περίπτωση αυτού του προϊόντος, συμμορφωθείτε με αυτές.

ΜΗΝ ΑΠΟΡΡΙΠΤΕ ΑΥΤΟ ΤΟ ΠΡΟΪΟΝ ΜΕ ΤΑ ΟΙΚΙΑΚΙΑ ΣΑΣ ΑΠΟΒΛΗΤΑ!

ΑΥΤΟ ΤΟ ΠΡΟΪΟΝ ΠΕΡΙΧΕΙ ΕΠΙΚΙΝΔΥΝΕΣ ΟΥΣΙΕΣ, ΜΙΓΜΑΤΑ ΚΑΙ ΣΥΣΤΑΤΙΚΑ ΤΑ ΟΠΟΙΑ, ΕΑΝ ΜΗ ΕΓΚΕΚΡΙΜΕΝΟ, ΜΠΟΡΕΙ ΝΑ ΕΙΝΑΙ ΠΗΓΗ ΠΘΑΝΩΝ ΕΠΙΔΡΑΣΕΩΝ ΣΤΟ ΦΥΣΙΚΟ ΠΕΡΙΒΑΛΛΟΝ ΚΑΙ ΣΤΗΝ ΥΓΕΙΑ ΤΟΥ ΑΝΘΡΩΠΟΥ!

Η σωστή απόρριψη του χρησιμοποιημένου προϊόντος θα αποτρέψει αρνητικές επιπτώσεις στο περιβάλλον και την ανθρώπινη υγεία.

Η συσκευή είναι εξοπλισμένη με μπαταρίες οι οποίες ορίζονται με την ευρωπαϊκή οδηγία 2006/66/ΕС. Δεν επιτρέπεται να απορρίπτετε τις μπαταρίες μαζί με τα οικιακά απορρίμματα. Πρέπει να εξοικειωθείτε με τους τοπικούς κανονισμούς για την ξεχωριστή συγκέντρωση των μπαταριών, διότι η κατάλληλη διάθεση προστατεύει από πιθανά αρνητικά αποτελέσματά της για το φυσικό περιβάλλον και την ανθρωπινή ζωή.

Πληροφορίες για την προστασία του περιβάλλοντος

Η συσκευασία περιέχει μόνο τα απαραίτητα στοιχεία. Έχει καταβληθεί κάθε δυνατή προσπάθεια ώστε τα τρία συστατικά της συσκευασίας να διαχωριστούν εύκολα: χαρτί (κουτί), αφρός πολυστερίνης (προστατευτικά μέσα στη συσκευασία) και πολυαιθυλένιο (σακούλες, προστατευτικό φύλλο). Η συσκευή κατασκευάστηκε από υλικά τα οποία μπορούν να ανακυκλωθούν και να χρησιμοποιηθούν ξανά μετά την αποσυναρμολόγησή τους. Πρέπει να ακολουθήσετε τους τοπικούς κανονισμούς σχετικά με τη διάθεση των υλικών συσκευασίας, των μεταχειρισμένων μπαταριών και των περιττών συσκευών.

Η εγγραφή και αναπαραγωγή υλικού μπορεί να απαιτήσει σχετική άδεια. Βλέπε το περί πνευματικών δικαιωμάτων και των δικαιωμάτων/δημιουργών/καλλιτεχνών νόμο.

Παρατήρηση σχετικά με τις ERP2 (Συσκευές σχετικά με την ενέργεια)

Η παρούσα συσκευή είναι οικολογικού σχεδιασμού και πληροί τις απατήσεις της φάσης 2 του Κανονισμού (ΕΚ) αριθ. 1275/2008 της Επιτροπής περί εφαρμογής της οδηγίας 2009/125/ΕΚ σχετικά με την κατανάλωση ενέργειας σε κατάσταση απενεργοποίησης και αναμονής του ηλεκτρικού και ηλεκτρονικού εξοπλισμού γραφείου και οικιακού εξοπλισμού.

Bluetooth

Ο κάτοχος των εμπορικών σημάτων και του λογότυπου Bluetooth® είναι η εταιρεία Bluetooth SIG, Inc. USA. Η εκμετάλλευση αυτών των σημάτων και του λογότυπου καλύπτεται από την άδεια χρήσεως. Άλλα σήματα και εμπορικές ονομασίες αποτελούν κυριότητα σχετικών ιδιοκτήτων.

Σας ευχαριστούμε που αγοράσατε το δικό μας μοντέλο, πριν ξεκινήσετε να χρησιμοποιείτε τη συσκευή, παρακαλούμε να διαβάσετε προσεκτικά τις οδηγίες χρήσης. Κρατήστε αυτές τις οδηγίες χρήσης για μελλοντική αναφορά.

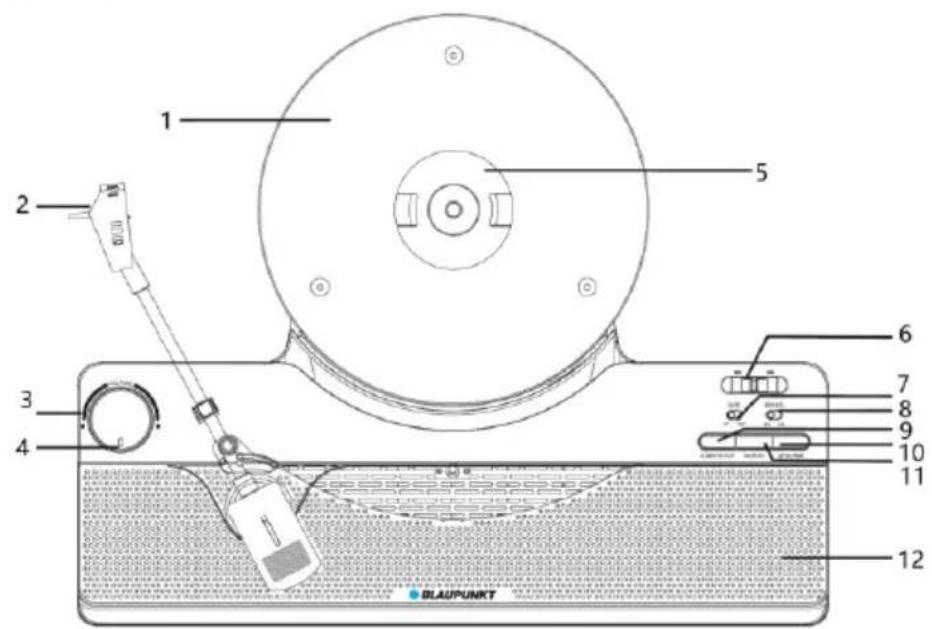

Τοποθεσία στοιχείων ελέγχου

1- Πλάκα πικάπ 2- Κεφαλή με βελόνα πικάπ

3- Επιλογέας λειτουργιών (ενεργοποίηση/απενεργοποίηση, επιλογή τρόπου αναπαραγωγής, έλεγχος έντασης ήχου)

4- Ενδεικτική λυχνία LED λειτουργίας αναπαραγωγής. (Λευκό χρ'ωμα = λειτουργία αναπαραγωγής βινυλίου, Λευκό που αναβοσβήνει = λειτουργία αναπαραγωγής βινυλίου με μετάδοση σήματος Bluetooth σε μια εξωτερική συσκευή, π.χ. εξωτερικά ενεργά ηχεία, ακουστικά Bluetooth κ.λπ, Μπλε χρώμα = Λειτουργία αναπαραγωγής Bluetooth για εξωτερικές συσκευές - smartphone, tablet, σταθερός υπολογιστής)

5- Δακτύλιος στερέωσης για τη στερέωση του δίσκου βινυλίου στην πλάκα του πικάπ 6- Διακόπτης ελέγχου αναπαραγωγής προς τα εμπρός/πίσω 7- Διακόπτης για να επιλέξετε το μέγεθος του δίσκου: 7" ή 12" 8- Διακόπτης επιλογής ταχύτητας αναπαραγωγής (33 στροφές ανά λεπτό ή 45 στροφές ανά λεπτό)

9- Κουμπί START/STOP για την έναρξη και τη διακοπή της αναπαραγωγής βινυλίου

10- Κουμπί UP/DOWN για να χαμηλώσετε και να σηκώσετε τον βραχίονα του πικάπ

11- Κουμπί για έναρξη της λειτουργίας επανάληψης αναπαραγωγής δίσκου REPEAT

12- Ενσωματωμένο ηχείο 13- Δακτύλιος κεντραρίσματος δίσκου με μεγάλη οπή

14- Υποδοχή για αποθήκευση του δακτυλίου κεντραρίσματος και στερέωσης δίσκου

15- Έξοδος ακουστικών 16- Υποδοχή για παροχή συνεχούς ρεύματος DC 17- Έξοδος ήχου γραμμής RCA

Πριν χρησιμοποιήσετε το πικάπ για πρώτη φορά, αφαιρέστε το καλώδιο ασφαλείας από τον βραχίονα του πικάπ και αφαιρέστε απαλά το διαφανές κάλυμμα προστασίας της βελόνας (βλ. παρακάτω εικόνα). Συνδέστε το παρεχόμενο τροφοδοτικό AC/DC στην πρίζα AC για να αποκτήσετε την παροχή ρεύματος και, στη συνέχεια, συνδέστε το σύνδεσμο του τροφοδοτικού DC στην υποδοχή πρίζα συνεχούς ρεύματος στο πίσω πάνελ.

(Αφαιρέστε το διαφανές προστατευτικό κάλυμμα της βελόνας)

Ενεργοποίηση/απενεργοποίηση πικάπ/εναλλαγή λειτουργίας αναπαραγωγής/ρύθμιση έντασης ήχου: Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 3 δευτερόλεπτα για να ενεργοποιήσετε/απενεργοποιήσετε τη μονάδα, πατήστε σύντομα το κουμπί για εναλλαγή της λειτουργίας αναπαραγωγής μεταξύ αναπαραγωγής βινυλίου/μετάδοση σήματος αναπαραγωγής δίσκων βινυλίου μέσω Bluetooth OUT/αναπαραγωγής Bluetooth (Bluetooth IN). Όταν αλλάζει η λειτουργία αναπαραγωγής, εμφανίζεται ένα αντίστοιχο φωνητικό μήνυμα που υποδεικνύει την επιλεγμένη λειτουργία. Γυρίστε το κουμπί για να μειώσετε ή να αυξήσετε την ένταση εξόδου.

Γενικά σχόλια για τους δίσκους βινυλίου:

1. Πριν από την αναπαραγωγή ενός δίσκου βινυλίου, προσπαθήστε να τον καθαρίσετε από τυχόν σωματίδια σκόνης ή σκόνη πάνω του. Χρησιμοποιήστε μια κατάλληλη βούρτσα για να το κάνετε αυτό και, για πιο έντονη βρωμιά, χρησιμοποιήστε ένα ειδικό καθαριστικό βινυλίου. Αυτά τα αξεσουάρ δεν αποτελούν μέρος του κίτ.

2. Ένας βρώμικος και σκονισμένος δίσκος θα έχει σημαντικό αντίκτυπο στην ποιότητα του αναπαραγόμενου ήχου, ο οποίος μπορεί να εκδηλωθεί ως κρότος και μικρή παραμόρφωση.

3. Εάν η επιφάνεια του δίσκου είναι ανώμαλη (ένα συνηθισμένο φαινόμενο στους παλαιότερους δίσκους), αυτό μπορεί να προκαλέσει ταλάντωση του δίσκου κατά την αναπαραγωγή και αλλαγή της διαδρομής του κομματιού, γεγονός που θα επηρεάσει την ποιότητα του ήχου. Σημειώστε ότι αυτό δεν αποτελεί μειονέκτημα του παρόντος πικάπ. Για να το ελαχιστοποιήσετε αυτό, προσπαθήστε να τοποθετήσετε τον δίσκο σωστά στην πλάκα και να τον στερεώσετε καλά με έναν δακτύλιο στερέωσης.

Αναπαραγωγή βινυλίου

Για να αναπαράγετε το δίσκο, ακολουθήστε τα παρακάτω βήματα.

1. Ενεργοποιήστε τη μονάδα, πατήστε σύντομα το κουμπί λειτουργίας (3) για να εισέλθετε στη λειτουργία αναπαραγωγής βινυλίου. Η ενδεικτική λυχνία LED επιλογής λειτουργίας (4) θα ανάψει με λευκό χρώμα και από το μεγάφωνο θα ακουστεί το ηχητικό μήνυμα «VINYL».

2. Πατήστε και κρατήστε πατημένο το αριστερό και το δεξί κουμπί ασφάλισης του δακτυλίου στερέωσης του δίσκου βινυλίου στην πλάκα για να το αφαιρέσετε από τη βάση της στο πίσω μέρος του πικάπ

3. Τοποθετήστε προσεκτικά τον δίσκο βινυλίου στην πλάκα του πικάπ και, στη συνέχεια, στερεώστε τον στην πικάπ χρησιμοποιώντας τον δακτύλιο στερέωσης, κουμπώνοντας τον πάνω στον άξονα που προεξέχει από την κεντρική οπή του δίσκου.

4. Χρησιμοποιήστε τα κουμπιά στον μπροστινό πίνακα για να επιλέξετε το κατάλληλο μέγεθος πλάκας (7) και την ταχύτητα (8).

5. Πατήστε σύντομα το κουμπί START/STOP για να ξεκινήσει η αναπαραγωγή του δίσκου. Ο βραχίονας του πικάπ θα μετακινηθεί αυτόματα στην άκρη του δίσκου για να ξεκινήσει η αναπαραγωγή του πρώτου κομματιού. Πατήστε ξανά αυτό το κουμπί για να σταματήσετε την αναπαραγωγή και ο βραχίονας του πικάπ θα επιστρέψει αυτόματα στη βάση στήριξης του βραχίονα.

6. Για να μεταπηδήσετε στο προηγούμενο ή στο επόμενο κομμάτι, μετακινήσετε ανάλογα τον διακόπτη ελέγχου αναπαραγωγής προς τα εμπρός/πίσω (6), για να σηκώσετε ή να χαμηλώσετε τον βραχίονα του πικάπ, πατήστε το κουμπί UP/DOWN (10). 7. Πατήστε σύντομα το κουμπί REPEAT (11) για να ενεργοποιήσετε τη λειτουργία επανάληψης της αναπαραγωγής βινυλίου. Η ενδεικτική λυχνία LED (4) θα ανάψει με πράσινο χρώμα. Όταν η μονάδα ολοκληρώσει την αναπαραγωγή του δίσκου, ο βραχίονας μετακινείται αυτόματα και ξεκινά την αναπαραγωγή του δίσκου από την αρχή. Πατήστε ξανά το κουμπί REPEAT (11) για να ακυρώσετε τη λειτουργία επανάληψης.

Αναπαραγωγή δίσκων με μεγάλη κεντρική οπή (συνήθως δίσκοι με ταχύτητα αναπαραγωγής 45 στροφών ανά λεπτό): Κατά την αναπαραγωγή ενός δίσκου βινυλίου με μεγάλη κεντρική οπή, τοποθετήστε πρώτα τον δακτύλιο κεντραρίσματος, ο οποίος βρίσκεται στη θήκη στο πίσω μέρος του πικάπ, στην εσοχή της πλάκας (στο κεντρικό τμήμα της πλάκας), στη συνέχεια τοποθετήστε τον δίσκο βινυλίου με μεγάλη οπή στην πλάκα και στερεώστε τον δακτύλιο στερέωσης έτσι ώστε οι προεξέχουσες από τον δακτύλιο κεντραρίσματος προεξοχές να ολισθαίνουν στις οπές στο εσωτερικό του δακτυλίου στερέωσης. Ανατρέξτε στην παρακάτω εικόνα για τη λειτουργία αυτή.

Αναπαραγωγή δίσκων βινυλίου με μετάδοση σήματος Bluetooth σε εξωτερική συσκευή (Bluetooth OUT): Αυτό το μοντέλο διαθέτει λειτουργία Bluetooth OUT, επιτρέποντας την ασύρματη μετάδοση του ηχητικού σήματος κατά την αναπαραγωγή βινυλίου σε εξωτερικές συσκευές, όπως ενεργά ηχεία Bluetooth (π.χ. ηχεία BLAUPUNKT BS60, BS50, BS40 ή άλλα), ακουστικά Bluetooth και άλλα ηχεία με Bluetooth IN. Για να ενεργοποιήσετε τη λειτουργία μετάδοσης ηχητικού σήματος σε μια εξωτερική συσκευή Bluetooth, χρησιμοποιήστε το κουμπί λειτουργίας (3) για να επιλέξετε τη λειτουργία αναπαραγωγής δίσκου βινυλίου με μετάδοση σήματος Bluetooth (η ενδεικτική λυχνία led της λειτουργίας αναπαραγωγής θα πρέπει να αναβοσβήνει με λευκό χρώμα, υποδεικνύοντας την ετοιμότητα για σύζευξη με μια εξωτερική συσκευή Bluetooth, και ένα ηχητικό μήνυμα - «VINYL STREAM» - θα ακουστεί από το ηχείο). Ενεργοποιήστε την εξωτερική συσκευή Bluetooth και μεταβείτε σε λειτουργία ζεύξης Bluetooth (ελέγξτε τις οδηγίες χρήσης της εξωτερικής συσκευής για λεπτομέρειες), το πικάπ θα ανιχνεύσει αυτόματα και θα συνδεθεί με την εξωτερική συσκευή Bluetooth. Μετά την επιτυχή σύζευξη με μια εξωτερική συσκευή Bluetooth, η ενδεικτική λυχνία led θα σταθεροποιηθεί και θα ανάψει με λευκό χρώμα, και ένα ηχητικό μήνυμα θα ακουστεί από το ηχείο - «CONNECTED». Στη συνέχεια, πατήστε το κουμπί START/STOP (9) για να ξεκινήσει η αναπαραγωγή του δίσκου βινυλίου και ο ήχος θα αναπαράγεται μέσω της εξωτερικής συσκευής Bluetooth.

Σημειώσεις:

1. Λάβετε υπόψη ότι σε αυτή τη λειτουργία αναπαραγωγής ο έλεγχος της έντασης είναι διαθέσιμος στη συνδεδεμένη εξωτερική συσκευή και όχι σε αυτό το πικάπ.
2. Η βέλτιστη απόσταση λειτουργίας μεταξύ αυτού του πικάπ και μιας εξωτερικής συσκευής Bluetooth είναι 10 μέτρα, χωρίς εμπόδια μεταξύ των συσκευών.

Αναπαραγωγή Bluetooth IN

Αυτό το πικάπ διαθέτει λειτουργία Bluetooth που επιτρέπει την ασύρματη αναπαραγωγή μουσικής από άλλες συσκευές Bluetooth (π.χ. smartphones, tablet, τηλεοράσεις κ.λπ.) μέσω των ενσωματωμένων ηχείων.

1. Ενεργοποιήστε τη μονάδα και πιέστε το κουμπί λειτουργίας (3) έως ότου η ενδεικτική λυχνία led επιλογής λειτουργίας (4) αναβοσβήνει μπλε και ένα ηχητικό μήνυμα - «BLUETOOTH» - θα ακουστεί από το ηχείο, υποδεικνύοντας ότι η μονάδα είναι έτοιμη για σύζευξη με μια εξωτερική συσκευή Bluetooth.
2. Ενεργοποιήστε τη λειτουργία Bluetooth στην εξωτερική συσκευή Bluetooth και αναζητήστε συσκευές που είναι διαθέσιμες για ζεύξη (ελέγξτε τις οδηγίες χρήσης της εξωτερικής συσκευής) και, στη συνέχεια, ελέγξτε τη διαθέσιμη συσκευή Bluetooth στη λίστα. Επιλέξτε το «BP VT100» για αντιστοίχιση, η ενδεικτική λυχνία led επιλογής λειτουργίας (4) αυτού του πικάπ θα ανάψει σταθερά μετά την επιτυχή αντιστοίχιση και θα ακουστεί ένα ηχητικό μήνυμα από το ηχείο του - «CONNECTED».
3. Επιλέξτε και αναπαράγετε μουσική από μια εξωτερική συσκευή Bluetooth, ρυθμίστε την ένταση του ήχου ανάλογα και στη συνέχεια ο ήχος θα βγαίνει από το ενσωματωμένο ηχείο αυτού του πικάπ.
4. Στη λειτουργία αναπαραγωγής Bluetooth, χρησιμοποιήστε μια εξωτερική συσκευή Bluetooth για έλεγχο.

Σημειώσεις:

α. Δεν είναι εγγυημένο ότι όλες οι συσκευές Bluetooth θα συνδεθούν σωστά λόγω διαφορετικών σχεδίων και εμπορικών σημάτων.
β. Η καλύτερη απόσταση εργασίας για Bluetooth είναι 10 μέτρα χωρίς εμπόδια μεταξύ συσκευών.
γ. Η συσκευή μπορεί να συνδεθεί και να λειτουργήσει μόνο με μία συσκευή Bluetooth κάθε φορά.
δ. Στην περίπτωση εισερχόμενης κλήσης κατά την αναπαραγωγή Bluetooth, η μουσική θα διακοπεί προσωρινά και η αναπαραγωγή θα συνεχιστεί μετά την ολοκλήρωση της τηλεφωνικής κλήσης.

Γραμμική έξοδος RCA

Το πικάπ διαθέτει μία γραμμική έξοδο RCA, η οποία επιτρέπει την ενσύρματη σύνδεση με εξωτερικό ενεργό ηχείο ή ενισχυτή. Το σήμα στην έξοδο γραμμής είναι διαθέσιμο κατά την αναπαραγωγή δίσκου βινυλίου και σε λειτουργία Bluetooth.

Χρησιμοποιώντας ένα καλώδιο ήχου RCA - RCA (δεν παρέχεται), συνδέστε τη γραμμική ξξοδο RCA του πικάπ με τη γραμμική είσοδο RCA της εξωτερικής συσκευής, Στην εξωτερική συσκευή, αλλάξτε την πηγή σε λειτουργία γραμμικής εισόδου και ρυθμίστε το επίπεδο έντασης, επιλέξετε και αναπαράγετε τη μουσική στο πικάπ, τότε ο ήχος θα εμφανιστεί τόσο στο ενσωματωμένο ηχείο του πικάπ όσο και σε μια εξωτερική συσκευή.

Για να αποφύγετε την επικάλυψη του ήχου μεταξύ των ενσωματωμένων ηχείων του πικάπ και των εξωτερικών συσκευών που είναι συνδεδεμένες στη γραμμική έξοδο RCA, είναι δυνατή η πλήρης σίγαση του ήχου στα ηχεία του πικάπ με το κουμπί λειτουργίας (3). Το σήμα γραμμικής εξόδου έχει σταθερή στάθμη και η έντασή του μπορεί να ρυθμιστεί με τον ρυθμιστή έντασης της εξωτερικής συσκευής.

'Εξοδος ακουστικών: συνδέστε ενσύρματα ακουστικά στην υποδοχή ακουστικών στην πίσω πλευρά του πικάπ. Ο ήχος στα ενσωματωμένα ηχεία θα είναι σιωπηλός και θα είναι διαθέσιμος μόνο με ακουστικά. Ρυθμίστε την ένταση των ακουστικών με το κουμπί λειτουργίας (3).

Χρησιμοποιώντας ένα κατάλληλο καλώδιο, το σήμα από την έξοδο ακουστικών μπορεί επίσης να τροφοδοτηθεί στην είσοδο AUX π.χ. ενός μικρού πύργου, ενεργών ηχείων κ.λπ.

Όταν χρησιμοποιείτε ακουστικά Bluetooth, προτείνουμε να τα συνδέσετε σε λειτουργία αναπαραγωγής βινυλίου με μετάδοση σήματος Bluetooth σε μια εξωτερική συσκευή (Bluetooth OUT). Η μέθοδος σύνδεσης περιγράφεται στην προηγούμενη ενότητα των παρόντων οδηγιών χρήσης.

Αλλαγή της βελόνας κεφαλής AT3600L

Η βελόνα μπορεί να αντέξει περίπου 300 ώρες με κανονική χρήση. Συνιστάται να αντικαταστήσετε τη βελόνα αμέσως μόλις παρατηρήσετε αλλαγή στην ποιότητα του ήχου.

1. Αφαίρεση της βελόνας από την κεφαλή

a. Πιάστε απαλά τις πλευρές της θήκης της βελόνας με τα δάχτυλά σας και μετακινήστε την προς τα κάτω (όπως στεην εικόνα «Α»)
b. Τραβήξτε τη βελόνα όπως φαίνεται στην εικόνα «Β».
Προσοχή: Όταν αφαιρείτε τη βελόνα από την κεφαλή, να το κάνετε απαλά. Η χρήση υπερβολικής δύναμης μπορεί να καταστρέψει την κεφαλή ή να σπάσει τη βελόνα.

2. Τοποθέτηση νέας βελόνας στην κεφαλή

a. Κρατήστε τη θήκη της βελόνας και τοποθετήστε την στην κεφαλή με την κατεύθυνση που φαίνεται στην εικόνα «C».

b. Μετακινήστε τη βελόνα προς τα πάνω, όπως φαίνεται στην εικόνα «D», μέχρι να ασφαλίσει στην κεφαλή.

1. Αποσυνδέστε το πικάπ από την παροχή ρεύματος πριν αντικαταστήσετε τη βελόνα. Μην αφαιρείτε την ίδια τη βελόνα από τη θήκη και μην την λυγίζετε.

2. Αιχμηρές άκρες, μην αγγίζετε τη βελόνα για να αποφύγετε τον τραυματισμό του χεριού σας. Να φυλάσσεται μακριά από παιδιά.

1. Συνιστούμε να αναθέσετε την αντικατάσταση της γραφίδας σε έναν έμπειρο ή επαγγελματία τεχνικό.

Αντιμετώπιση προβλημάτων

1. Το πικάπ δεν μπορεί να ενεργοποιηθεί.

α. Ελέγξτε εάν η σύνδεση παροχής ρεύματος είναι σωστή.

1. Δεν υπάρχει ήχος.

α. Δοκιμάστε να ρυθμίσετε το κουμπί έντασης και να ελέγξετε την πηγή αναπαραγωγής.

β. Επικοινωνήστε με το κέντρο τεχνικής βοληθειας για βοήθεια εάν το πρόβλημα παραμένει.

1. Παραμόρφωση ήχου.

a. Προσπαθήστε να παίξετε μουσική σε χαμηλότερο επίπεδο έντασης.

b. Προσπαθήστε να καθαρίσετε τον δίσκο βινυλίου και δοκιμάστε ξανά.

1. Ο ήχος διακόπτεται στη λειτουργία Bluetooth.

a. Δοκιμάστε να μετακινήσετε τη συσκευή Bluetooth πιο κοντά στο πικάπ.

β. Δοκιμάστε ξανά τη σύζευξη του πικάπ με τη συσκευή Bluetooth.

Προδιαγραφές

Πηγή τροφοδοσίας: DC IN, 9 V/1,5 A

Ισχύς εξόδου RMS: 2 x 5W, THD10%

'Εκδοση Bluetooth: V5.1

Εμβέλεια λειτουργίας Bluetooth: περίπου 10 μέτρα

Συχνότητα μετάδοσης: 2.402\~2.480GHz

Υποστηριζόμενα πρωτόκολλα: A2DP/AVCTP/AVDTP/AVRCP/GAVDP/HFP/HID/OPP/RFCOMM/SPP

Εκτροπή περιστρεφόμενου δίσκου: αξονική απόκλιση <0,6mm

Δύναμη πίεσης της κεφαλής: 3,5 g (+/0,5 g)

Μοντέλο κεφαλής: AT3600L, μάρκα Audio Technica

Κατανάλωση ισχύος: 13,5 W

Κατανάλωση ισχύος σε κατάσταση αναμονής: <0,5W

(Παρατηρήσεις: οι προδιαγραφές του προϊόντος υπόκεινται σε αλλαγές χωρίς προειδοποίηση.)

HOIATUS

HOIATUS

ELEKTRILÖÖGI OHT MITTE AVADA

Hoiatus:
