VT100BK - Plokštelių grotuvas BLAUPUNKT - Nemokama naudojimo instrukcija

Gaminio tipas	Diržinės pavaros plokštelių grotuvas
Prekės ženklas	Blaupunkt
Modelis	VT100BK
Matmenys (P x G x A)	420 x 350 x 120 mm
Svoris	3.5 kg
Maitinimo šaltinis	AC 100-240V, 50/60Hz
Energijos suvartojimas	15 W
Pavaros sistema	Diržinė pavara
Greičiai	33 1/3, 45 aps./min.
Plokštelė	Aliuminis, 300 mm skersmuo
Tonearmas	Tiesioginis, statiškai balansuotas
Kasetė	Judantis magnetas (MM) tipas
Išvestis	RCA linijos išvestis (įmontuotas fono stiprintuvas)
Įmontuotas stiprintuvas	Taip, perjungiamas
Funkcijos	Automatinis sustabdymas, reguliuojamas atsvoris, antiseptikas
Konstrukcija	MDF pagrindas su medžio faneros apdaila
Dulkių dangtis	Įtrauktas, ant vyrių
Priežiūra	Valykite adatą šepetėliu; pakeiskite diržą, jei susidėvėjęs
Sauga	Automatinis išsijungimas, kai plokštelė baigiasi
Atsarginių dalių prieinamumas	Diržai, kasetės, adatos prieinamos internetu
Remonto galimybė	Modulinis dizainas, lengvas diržo ir kasetės keitimas
Kilmės šalis	Kinija
Garantija	1 metų ribota gamintojo garantija

Dažnai užduodami klausimai - VT100BK BLAUPUNKT

Kaip prijungti plokštelių grotuvą prie garsiakalbių?

Naudokite pateiktą RCA laidą, kad prijungtumėte linijos išvestį prie stiprintuvo ar aktyvių garsiakalbių. Jei jūsų stiprintuvas turi fono įvestį, nustatykite stiprintuvo jungiklį į PHONO; priešingu atveju nustatykite į LINE.

Kodėl grotuvas nesisuka tinkamu greičiu?

Patikrinkite, ar diržas tinkamai uždėtas ant variklio skriemulio ir plokštelės. Laikui bėgant diržai gali išsitempti; pakeiskite, jei reikia. Taip pat įsitikinkite, kad greičio selektorius nustatytas į pageidaujamą aps./min.

Kaip pakeisti adatą?

Švelniai traukite seną adatą į priekį ir žemyn nuo kasetės. Sulygiuokite naują adatą ir stumkite ją aukštyn, kol ji užsifiksuos. Visada elkitės atsargiai, kad išvengtumėte pažeidimų.

Ką daryti, jei garsas iškraipytas arba girdimas ūžesys?

Pirmiausia patikrinkite, ar grotuvas yra lygiai. Įsitikinkite, kad visi jungtys yra tvirtos. Patikrinkite, ar išankstinio stiprintuvo jungiklis nustatytas teisingai. Jei ūžesys išlieka, pabandykite perkelti grotuvą toliau nuo garsiakalbių ar kitų elektroninių prietaisų.

Ar galiu groti 78 aps./min. plokšteles šiuo grotuvu?

Blaupunkt VT100BK palaiko tik 33 1/3 ir 45 aps./min. Norint groti 78 aps./min. plokšteles, jums reikėtų grotuvo su tuo greičiu arba atskiro variklio.

Kaip sureguliuoti sekimo jėgą?

Pasukite atsvorį tonearmo gale. Naudokite adatos slėgio matuoklį, kad nustatytumėte rekomenduojamą jėgą (paprastai 1.5-2.5g daugumai kasečių). Dėl tikslios vertės žiūrėkite kasetės instrukciją.

Ar reikalingas fono stiprintuvas?

VT100BK turi įmontuotą perjungiamą stiprintuvą. Jei jungiate prie stiprintuvo su fono įvestimi, nustatykite jungiklį į PHONO. Jei naudojate AUX ar linijos įvestis, nustatykite į LINE.

Kodėl grotuvas sustoja prieš plokštelės pabaigą?

Automatinio sustabdymo funkcija gali būti per jautri. Patikrinkite, ar mechanizmas nėra užblokuotas. Kai kurie grotuvai turi reguliuojamą automatinį sustabdymą; jei ne, gali tekti jį išjungti.

Kaip valyti plokšteles ir adatą?

Naudokite anglies pluošto šepetėlį dulkių pašalinimui nuo plokštelių. Adatai pamerkite adatos šepetėlį į valymo tirpalą ir švelniai valykite nuo galo į priekį. Nenaudokite alkoholio ant adatos.

Kokios priežiūros reikalauja grotuvas?

Periodiškai tikrinkite diržą dėl susidėvėjimo ir pakeiskite, jei reikia. Kasmet sutepkite variklio veleną lašeliu lengvos alyvos. Laikykite plokštelės ir tonearmo zoną švarią.

NAUDOJIMO INSTRUKCIJA VT100BK BLAUPUNKT

Kad sumažintumėte elektros smūgio riziką, draudžiama išmontuoti įrenginio dangtelį ar galinę dalį. Įrenginyje nėra komponentų, skirtų vartotojui savarankiškai taisyti. Techninė priežiūra ir remontas atliekami tik kvalifikuoto techninio personalo.

Grafinių simbolių paaiškinimas:

Žaibo simbolis su rodykle lygiakraščiame trikampyje įspėja vartotoją apie neizoliuotą "pavojingą įtampą", esančią įrenginio korpuse, kuri gali pasiekti dydį, sukeliantį elektros smūgio pavojų.

Šauktuko ženklas lygiakraščiame trikampyje įspėja vartotoją, kad šiame punkte pateikiama svarbi informacija apie įrangos veikimą ir techninę priežiūrą dokumentuose, pateikiamuose su įrenginiu.

Prašome perskaityti šias instrukcijas prieš pradedant įrenginio naudojimą, kad susipažintumėte su jo funkcijomis ir naudotumėte jį taip, kaip numatyta. Tai užtikrins ilgalaikį įrenginio veikimą be gedimų ir jo naudojimo malonumą.

Svarbi informacija

- Privaloma išsaugoti šias naudojimo instrukcijas ir saugos informaciją būsimam naudojimui.

- Neleiskite skysčiams lašėti ar išsilieti ant įrenginio.

- Draudžiama taip pat naudoti jį drėgnose vietose, pvz. vonios kambaryje.

• Draudžiama įrengti šį įrenginį tokiose vietose:

- Vietos, neapsaugotos nuo tiesioginių saulės spindulių ar šalia radiatorių.

- Dėti jį ant viršaus kitos stereofoninės įrangos, kuri išleidžia šilumą.

- Blokuojant ventiliaciją arba dulkėtoje vietoje.

- Vietose, kuriose vyksta nuolatinė vibracija.

• Vietose, kur yra didelė drėgmė.

- Draudžiama dėti įrenginį arti žvakių ar atviros liepsnos.

- Įrenginys gali būti naudojamas tik šiame vadove aprašytu būdu.

• Prieš įjungdami maitinimą pirmą kartą, įsitikinkite, kad srovės adapteris yra tinkamai prijungtas.

• USB atmintinė jungiama tiesiogiai arba su USB pratęsimo laidu iki 25 cm ilgio.

Dėl saugumo priežasčių draudžiama išmontuoti gaubtus bei atskleisti įrenginio vidų. Įrenginio remontą turi atlikti kvalifikuotas techninis personalas.

Draudžiama ardyti įrenginį bei atidarinėti jo korpusą, nes jo viduje nėra jokių dalių, kurias galėtų naudotojas pataisyti. Techninė priežiūra ir remontas atliekami tik kvalifikuoto techninio personalo.

SAUGOS INSTRUKCIJOS

1. Perskaitykite instrukcijas – prieš naudodami įrenginį perskaitykite visą naudojimo instrukciją ir saugos informaciją.
2. Išsaugokite instrukcijas – privaloma išsaugoti naudojimo ir valdymo instrukcijas būsimam naudojimui.
3. Laikykitės įspėjimų – privaloma laikytis visų prietaiso įspėjimų, pateiktų ant įrenginio, ir vadovautis naudojimo instrukcijomis.
4. Laikykitės instrukcijų – privaloma vadovautis naudojimo instrukcijomis bei nurodymais vartotojui.
5. Diegimas – nustatykite įrenginį pagal gamintojo instrukcijas.
6. Maitinimo šaltiniai – įrenginys turi būti maitinamas tik iš šaltinių, kurių parametrai nurodyti maitinimo laido žymenyse. Jei vartotojas nėra tikras, kokios energijos tipą turi namuose, turėtų susisiekti su savo įrenginio platintoju arba vietiniu elektros energijos tiekėju.
7. Maitinimo šaltinio įžeminimas arba poliarizacija – įrenginys neturi būti įžemintas. Privaloma įsitikinti, kad kištukas yra visiškai įdėtas į elektros tinklo lizdą arba pratęsimo laidą, kad išvengti kaiščių ar kontaktų ekspozicijos. Kai kuriose įrenginio versijose gali būti polarizuotas kintamosios srovės maitinimo kaištis (su vienu platesniu kaiščiu). Šis kištukas gali būti įjungtas į elektros tinklo lizdą tik vienu būdu. Tai apsaugos funkcija. Jei negalite įkišti kištuko į lizdą, pabandykite jį apsukti. Jei kištukas vis dar netelpa į lizdą, elektrikas turėtų jį pakeisti. Draudžiama nuimti apsaugos priemones nuo polarizuoto kištuko. Jeigu naudojamas pratęsimo laidas ar maitinimo laidas kitokie nei pateikti kartu su įrenginiu, jie turėtų turėti tinkamus kištukus ir saugos sertifikatus reikalaujamus tam tikroje šalyje.
8. Maitinimo laido apsaugos priemonės – maitinimo kabeliai turi būti nuvesti taip, kad po juos negalėtumėte vaikščioti, jų prispausti ar prikirsti padėtais objektais. Atkreipkite ypatingą dėmesį į kištukus, maitinimo lizdus ir vietas, kuriose laidai išvesti iš įrenginio.
9. Perkrovimas – draudžiama perkrauti sieninius lizdus, pratęsimo laidus ir elektros skirstytuvus, nes tai gali sukelti gaisrą arba elektros smūgį.
10. Vėdinimas – įrenginys turi būti tinkamai vėdinamas. Draudžiama dėti įrenginį ant lovos, sofos ar ant panašių paviršių. Draudžiama pridengti įrenginį staltiesėmis, servetėlėmis, laikraščiais ir pan.
11. Šiluma – nedėkite įrenginio arti šilumos šaltinių, tokių kaip šildytuvai, radiatoriai, krosnys ar kiti prietaisai (įskaitant stiprintuvus), kurie gamina šilumą. Nedėkite ant įrenginio uždegtų žvakių ar kitokių atviros ugnies šaltinių.
12. Vanduo ir drėgmė – norėdami sumažinti gaisro ar elektros smūgio pavojų, saugokite įrenginį nuo tiesioginio lietaus, vandens ir drėgmės poveikio, tokio kaip pvz. saunoje ar vonioje. Nenaudokite šio įrenginio šalia vandens, pavyzdžiui, prie vonios, kriauklės, virtuvės ar kubilo, šlapiame rūsyje arba prie baseino (ar panašiose vietose).
13. Objektai ir skysčiai įrenginyje – draudžiama kišti bet kokius daiktus per įrenginio angas, nes jie gali liestis su pavojingos įtampos taškais ir komponentais, dėl ko gali kilti gaisras arba įvykti elektros smūgis. Griežtai draudžiama išpilti bet kokius skysčius ant įrenginio paviršiaus. Draudžiama dėti ant įrenginio viršaus objektus, kuriuose yra skysčių.
14. Valymas – prieš valydami visada išjunkite įrenginį iš elektros tinklo lizdo. Dulkes aplink garsiakalbį galima nuvalyti sausu skudurėliu. Jei valymui naudojamas aerozolis, nepatartina kreipti purškimo srauto tiesiai į prietaisą, bet ant skudurėlio. Būkite atsargūs, kad nesugadintumėte pavaros įtaisų.
15. Papildoma įranga – draudžiama naudoti priedus, kurie nėra patvirtinti gamintojo, nes jie gali kelti pavojų.
16. Priedai – draudžiama statyti įrenginį ant nestabilaus vežimėlio, stovo, trikojo, atramos ar stalo. Prietaisas gali apsiversti ir susigadinti, bei sunkiai sužeisti vaiką ar suaugusį asmenį. Privaloma naudoti tik gamintojo nurodytus vežimėlius, stovus, trikojus, atramas ar stalus arba parduodamus kartu su įrenginiu. Įrenginio surinkimą privaloma atlikti pagal gamintojo instrukcijas naudodami gamintojo rekomenduojamą surinkimo komplektą.
17. Prietaiso perkėlimas – ant vežimėlio padėtą įrenginį būtina stumti labai atsargiai. Staigus stabdymas, per didelė jėga arba netolygūs paviršiai gali sukelti vežimėlio išsivertimą kartu su įrenginiu.
18. Įrenginio nenaudojimo laikas – atjunkite maitinimo laidą nuo elektros lizdo audros su žaibais metu arba jeigu įrenginys nebus naudojamas ilgą laiką.
19. Techninis aptarnavimas – draudžiama savarankiškai bandyti asmeniškai naršyti įrenginį. Dangčio atidarymas gali sukelti kontaktą su pavojinga įtampa ir sukelti vartotojui kitus pavojus. Techninė priežiūra ir remontas aptarnaujami tik kvalifikuoto techninio personalo.
20. Kai įrenginys nenaudojamas, atjunkite jo maitinimo kištuką nuo elektros lizdo. Kai prietaisas prijungtas prie maitinimo šaltinio, jis veikia budėjimo režime ir nėra visiškai išjungtas.
21. Atsarginės dalys – keičiant dalis, įsitikinkite, kad techninės priežiūros darbuotojas panaudojo gamintojo rekomenduotas atsargines dalis arba kad dalys yra identiškos originalioms dalims. Nepatvirtintų dalių panaudojimas sukelia gaisro, elektros smūgio pavojų ar kitus pavojus.
22. Pagrindiniai saugikliai – kad prietaisas būtų nuolat apsaugotas nuo gaisro, naudokite tinkamo tipo ir parametrų saugiklius. Saugiklių parametrai tam tikrame įtampos diapazone yra pažymėti ant įrenginio.
23. Draudžiama didinti garsumą klausydami nedidelio garsumo kūrinio dalies arba nesant įvesties audio signalui. Kitaip garsiakalbis gali sugesti, jei signalo stiprumas sparčiai padidėja.
24. Vienintelis būdas visiškai atjungti įrenginį nuo maitinimo šaltinio – ištraukti maitinimo laidą iš elektros srovės lizdo arba iš įrenginio. Naudojant įrenginį, visada turi būti prieinamas elektros tinklo lizdas arba maitinimo laido įėjimas į įrenginį.
25. Įrenginys turi būti dedamas šalia maitinimo tinklo lizdo arba pratęsimo laido taip, kad jis visada būtų prieinamas.
26. Didžiausia įrenginio aplinkos temperatūra – 35°C.
27. Patarimai dėl elektrostatinių iškrovų – jei prietaiso veiksmingumas yra veikiamas elektrostatinių iškrovimų, išjunkite jį ir vėl įjunkite arba perkelkite įrenginį į kitą vietą.
28. Baterija

a. Baterijos negali būti veikiamos per didelės temperatūros, pavyzdžiui, saulės spindulių, ugnies ir t.t.

b. Išmesdami baterijas, atkreipkite dėmesį į aplinkosaugos aspektus.

c. Įspėjimas dėl baterijų naudojimo: norėdami išvengti baterijų nutekėjimo, dėl kurio galite sužaloti savo kūną ar sugadinti įrenginį:

- Įdėdami bateriją atkreipkite dėmesį į jos poliarizaciją (+ ir -).

- Nenaudokite skirtingų baterijų tuo pačiu laiku - senų ir naujų, standartinių ir šarminių baterijų ir kt.

- Ilgesnį laiką nesinaudojant įrenginiu, išimkite iš jo baterijas.

ĮSPĖJIMAS

Įrenginiu neturėtų naudotis asmenys (įskaitant vaikus), turintys mažesnes fizines, juslines ar psichines galimybes, ir asmenys, neturintys pakankamai žinių ir patirties, jei jie nėra prižiūrimi asmenų, atsakingų už jų saugą, ir nebuvo jiems nurodyta, kaip saugiai naudoti įrenginį. Suaugusių asmenų buvimas reikalingas, jei vaikai naudoja prietaisą; tai užtikrins saugų įrenginio naudojimą.

1. Niekada nepalikite veikiančio įrenginio be priežiūros. Išjunkite prietaisą, kai jis nenaudojamas, net trumpą laiką.
2. Prietaiso negalima valdyti per išorinį laikrodį su sinchronizavimo grandinėmis arba per atskirą nuotolinio valdymo sistemą.
3. Norėdami išvengti pavojaus maitinimo laido sužalojimo atveju, jį pakeisti turėtų gamintojas, įgaliotas aptarnavimo centras ar kitas kvalifikuotas asmuo.
4. Prieš pradedant įrenginio naudojimą patikrinkite, ar jo įtampa atitinka vietos maitinimo įtampą.
5. Draudžiama uždengti prietaiso ventiliacijos angas, pvz., laikraščiais, staltiese, užuolaidomis ir pan. Įsitikinkite, kad virš įrenginio yra ne mažiau kaip 20 cm laisvos vietos ir bent 5 cm iš kiekvienos jo pusės.
6. Neleiskite, kad ant įrenginio nutekėtų ar išsilietų skystis, be to, nedėkite ant jo pripildytų skysčiais objektų, tokių kaip vazos.
7. Norėdami išvengti gaisro ar elektros smūgio, apsaugokite prietaisą nuo karštų vietų, lietaus, drėgmės ir dulkių poveikio.
8. Draudžiama statyti įrenginį arti bent kokių vandens šaltinių, pvz., čiaupų, vonių, skalbimo mašinų ar plaukiojimo baseinų. Įrenginį dėkite ant lygaus ir stabilaus paviršiaus.
9. Saugokite įrenginį nuo stipraus magnetinio lauko.
10. Draudžiama statyti įrenginį tiesiai ant stiprintuvo ar AV imtuvo.
11. Draudžiama statyti įrenginį drėgnoje vietoje, nes drėgmė neigiamai veikia elektrinius komponentus.
12. Kai įrenginys atnešamas iš šaltos į šiltą vietą arba į drėgną vietą, ant objektyvo, esančio grotuvo viduje, gali įvykti drėgmės kondensacija. Tokiu atveju įrenginys dirbs netinkamai. Palikite įrenginį maždaug vienai valandai, kad drėgmė išgaruotų.
13. Draudžiama valyti įrenginį cheminiais tirpikliais, nes jie gali pažeisti dengiamąjį laką. Prietaisą valykite švariu, sausu arba šiek tiek drėgnu skudurėliu.
14. Ištraukdami kištuką iš sieninio lizdo, visada traukite už kištuko, niekada už maitinimo laido.
15. Jeigu įjungtas įrenginys naudojamas šalia įjungto televizoriaus, jis gali sukelti vaizdo iškraipymą linijos ekrane pavidalu. Tai priklauso nuo TV transliacijos bangų juostos. Tai nereiškia, kad įrenginys arba televizorius yra sutrikę. Jei matote tokias linijas, atitolinkite įrenginį nuo televizoriaus.
16. Maitinimo kištukas naudojamas maitinimo įtampos atjungimui ir visada turėtų būti prieinamas.
17. Norėdami išvengti galimo klausos praradimo, ilgai neklausykite garsios muzikos.

DĖMESIO

CE

Deklaracija

Šiuo Blaupunkt Competence Center 2N-Everpol Sp. z o.o. deklaruoja, kad šis įrenginys atitinka Direktyvos 2014/53/ES reikalavimus ir kitas atitinkamas nuostatas. Visą atitikties deklaraciją galite rasti interneto svetainėje www.blaupunkt.com gaminio skyriuje.

Atsakingas subjektas 2N-Everpol Sp. z o.o.

Produktas pagamintas iš aukštos kokybės medžiagų ir komponentų, kuriuos galima perdirbti ir pakartotinai naudoti.

Jei ant jūsų įrenginio yra perbrauktas šiukšlių dėžės ženklas su ratukais, tai reiškia, kad gaminiui taikomos Europos direktyvos 2012/19/ES nuostatos. Remdamiesi tuo, laikykitės vietinių taisyklių ir susipažinkite su vietinės elektros ir elektroninės atliekų surinkimo sistemos reikalavimais, o šio gaminio atveju jų laikykitės.

NEIŠMESTI ŠIO GAMINIO SU BUITINIŲ ATLIEKŲMIS!

ŠIAME GAMINYJE YRA PAVOJINGŲ MEDŽIAGŲ, MIŠINIŲ IR KOMPONENTŲ, KURIE NETINKAMAI IŠMESTI GALI BŪTI GALIMO POVEIKIO GAMTINAI APLINKAI IR ŽMONIŲ SVEIKATAI ŠALTINIS!

Tinkamai išmesdami panaudotą gaminį išvengsite neigiamo poveikio aplinkai ir žmonių sveikatai.

Šiame įrenginyje yra baterijos, kurioms taikoma Europos direktyva 2006/66/EC. Baterijas draudžiama išmesti kartu su buitinėmis atliekomis. Privaloma susipažinti su vietos atskirų medžiagų rinkimo reglamentais, nes dėl teisingo šalinimo bus išvengta galimų neigiamų pasekmių aplinkai ir žmonių sveikatai.

Informacija apie aplinkos apsaugą

Pakuotėje yra tik būtini elementai. Buvo imtasi visų pastangų, kad būtų galima lengvai atskirti tris pakuotės sudedamąsias dalis: kartoną (dėžė), polistirolo putplastį (apsauginė danga) ir polietileną (krepšeliai, apsauginis lakštas). Prietaisas pagamintas iš medžiagų, kurios gali būti perdirbamos ir pakartotinai panaudotos, kai jas išmontuoja specializuota įmonė. Privaloma laikytis vietinių pakavimo medžiagų, sunaudotų baterijų ir nereikalingų įrenginių šalinimo taisyklių. Medžiagų įrašymui ir atkūrimui gali reikėti sutikimo. Žr. autorių teisių ir atlikėjų/artistų teisių įstatymą.

Pastaba apie ERP2 (su energija susijusia įranga)

Šis ekologinio projektavimo įrenginys atitinka Komisijos reglamento (EB) Nr. 1275/2008, kuriuo įgyvendinama Direktyva 2009/125/EB dėl nenaudojamų ir budėjimo režimo elektroninių prietaisų energijos vartojimo biure ir buities reikmėms, 2 etapui.

Bluetooth

Bluetooth® prekės ženklai ir logotipai priklauso įmonei Bluetooth SIG, Inc. JAV. Šių ženklų ir logotipų naudojimas pagal licenciją. Kiti prekių ženklai ir prekių pavadinimai priklauso atitinkamiems savininkams.

Dėkojame, kad pasirinkote mūsų gaminį, prieš pradėdami naudotis įrenginiu, atidžiai perskaitykite šią instrukciją. Išsaugokite instrukciją, kad galėtumėte peržiūrėti ateityje.

Valdymo elementų įrengimas

1- Plokštelių diskas 2- Patefono galvutė su adata

3- Funkcijų rankenėlė (maitinimo įjungimas / išjungimas, atkūrimo režimo pasirinkimas, garsumo reguliavimas)

4- Atkūrimo režimo šviesos diodų indikatorius. (Balta spalva = vinilinių plokštelių atkūrimo režimas; Baltas mirksėjimas = vinilinių plokštelių atkūrimo režimas su „Bluetooth“ signalo perdavimu į išorinį įrenginį, pvz., išorines aktyvias kolonėles, „Bluetooth“ ausines ir pan.; Mėlyna spalva = „Bluetooth“ atkūrimo režimas išoriniams įrenginiams – išmaniajam telefonui, planšetiniam kompiuteriui, kompiuteriui)

5- Tvirtinimo žiedas, skirtas vinilinei plokštelei pritvirtinti prie plokštelių disko

6- Atkūrimo pirmyn/atgal valdymo jungiklis 7- Perjunkite, kad pasirinktumėte plokštelės dydį: 7" arba 12"

8- Atkūrimo greičio pasirinkimo jungiklis (33 arba 45 aps./min.)

9- START/STOP mygtukas vinilinių plokštelių atkūrimui paleisti ir sustabdyti

10- Mygtukas UP/DOWN, skirtas patefono kojelei nuleisti ir pakelti

11- Mygtukas, skirtas disko kartojimo funkcijai paleisti REPEAT

12- Integruota kolonėlė 13- Plokštės centravimo žiedas su didele anga

14- Centravimo laikiklis ir plokštelės tvirtinimo žiedas 15- Ausinių išvestis 16- Nuolatinės srovės maitinimo DC lizdas

17- RCA linijinė garso išvestis

Prieš naudodami patefoną pirmą kartą, nuimkite apsauginį kabelį nuo patefono kojelės ir atsargiai nuimkite permatomą apsauginį adatos dangtelį (žr. toliau pateiktą paveikslėlį). Prijunkite komplektacijoje esantį kintamosios ir nuolatinės srovės maitinimo šaltinį prie namų kintamosios srovės lizdo, kad gautumėte maitinimo šaltinį, tada prijunkite nuolatinės srovės maitinimo jungtį prie nuolatinės srovės maitinimo lizdo, esančio galiniame skydelyje.

(Nuimkite permatomą apsauginį adatos dangtelį)

Patefono įjungimas / išjungimas / atkūrimo režimas / garsumo reguliavimas: paspauskite ir 3 sekundes palaikykite nuspaudę funkcijų rankenėlę, kad įjungtumėte / išjungtumėte įrenginį; trumpai paspauskite sukamąjį valdiklį, kad perjungtumėte atkūrimo režimą tarp vinilinių plokštelių atkūrimo / „Bluetooth OUT“ / „Bluetooth IN“. Perjungus atkūrimo režimą, pasirodys atitinkamas balso pranešimas, nurodantis pasirinktą režimą. Sukite rankenėlę, kad sumažintumėte arba padidintumėte išėjimo garsą.

Bendros pastabos apie vinilines plokšteles:

1. Prieš grodami vinilinę plokštelę, pasistenkite ją nuvalyti nuo dulkių dalelių ar ant jos esančių dulkių. Tam naudokite tinkamą šepetį, o jei nešvarumai didesni, naudokite specialų vinilinių plokštelių valiklį. Šie priedai nėra rinkinio dalis.
2. Nešvari ir dulkėta plokštelė turės didelę įtaką atkuriamo garso kokybei, kuri gali pasireikšti traškėjimu ir nedideliais iškraipymais.
3. Jei plokštelės paviršius yra nelygus (dažnas atvejis senose plokštelėse), atkurdamas diskas gali svyruoti ir gali pasikeisti takelio kelias, o tai turės įtakos garso kokybei. Atkreipkite dėmesį, kad tai nėra šio patefono trūkumas. Kad tai sumažintumėte, stenkitės tinkamai padėti plokštelę ant plokštelių disko ir gerai jį pritvirtinti fiksavimo žiedu.

Vinilinių plokštelių atkūrimas

Norėdami atkurti plokštelę, atlikite toliau nurodytus veiksmus.

1. Įjunkite įrenginį, trumpai paspauskite funkcijų rankenėlę (3), kad pereitumėte į vinilinių plokštelių atkūrimo režimą. Režimo pasirinkimo šviesos diodo indikatorius (4) užsidegs baltai, o iš kolonėlės pasigirs garsinis pranešimas „VINYL“.
2. Paspauskite ir palaikykite kairįjį ir dešinįjį vinilinės plokštelės disko laikiklio fiksavimo mygtukus, kad išimtumėte jį iš laikiklio, esančio ant galinio patefono skydelio.
3. Atsargiai uždėkite vinilinę plokštelę ant plokštelių disko, tada pritvirtinkite ją prie lėkštės fiksavimo žiedu, užfiksuodami jį ant suklio, išsikišusio iš plokštelės centrinės skylutės.
4. Priekiniame skydelyje esančiais mygtukais pasirinkite tinkamą plokštelės dydį (7) ir greitį (8).
5. Trumpai paspauskite START/STOP mygtuką, kad pradėtumėte plokštelės atkūrimą. Patefono svirtis automatiškai pasislinks prie plokštelės krašto ir pradės groti pirmąjį įrašą. Paspauskite šį mygtuką dar kartą, kad sustabdytumėte atkūrimą, ir patefono kojelė automatiškai grįš į kojelės laikiklį.
6. Norėdami pereiti prie ankstesnio arba kito takelio, atitinkamai perjunkite atkūrimo valdymo pirmyn/atgal jungiklį (6); jei norite pakelti arba nuleisti patefono kojelę, paspauskite mygtuką UP/DOWN (10).
7. Trumpai paspauskite REPEAT mygtuką (11), kad įjungtumėte vinilinių plokštelių atkūrimo kartojimo funkciją. Šviesos diodo indikatorius (4) užsidegs žaliai. Kai įrenginys baigia groti plokštelę, kojelė automatiškai pajuda ir pradeda groti plokštelę nuo pradžių. Norėdami atšaukti kartojimo funkciją, dar kartą paspauskite mygtuką REPEAT (11).

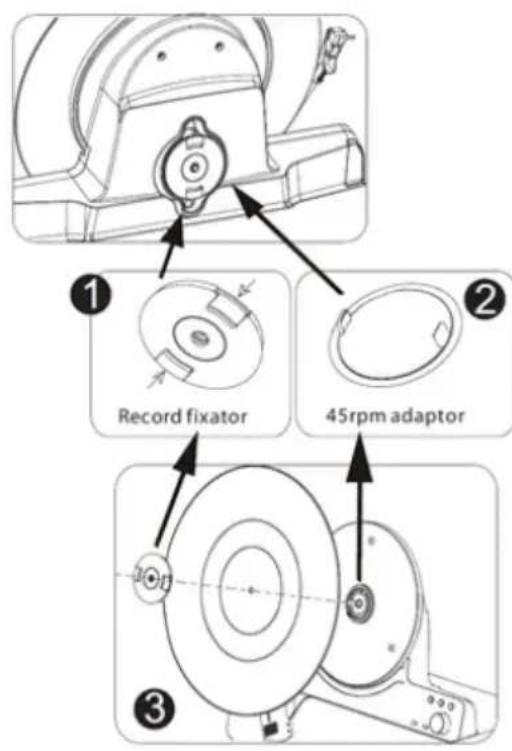

Atkuriamos plokštelės su didele centrine skyle (paprastai plokštelės, kurių atkūrimo greitis yra 45 aps./min.): Grodami vinilinę plokštelę su didele centrine skylute, pirmiausia uždėkite centravimo žiedą, esantį laikiklyje ant patefono galinio skydelio, ant plokštelių disko įdubos (centrinėje lėkštės dalyje), tada uždėkite vinilinę plokštelę su didele skylute ant plokštelių disko ir pritvirtinkite tvirtinimo žiedą taip, kad iš centravimo žiedo kyšantys antgaliai įlįstų į tvirtinimo žiedo viduje esančias skylutes. Šią operaciją žr. toliau pateiktame paveikslėlyje.

Vinilinių plokštelių atkūrimas su „Bluetooth“ signalo perdavimu į išorinį įrenginį (Bluetooth OUT): Šis modelis turi „Bluetooth OUT“ funkciją, leidžiančią belaidžiu ryšiu perduoti garso signalą iš vinilinių plokštelių atkūrimo į išorinius įrenginius, pavyzdžiui, aktyvias „Bluetooth“ kolonėles (pvz., BLAUPUNKT BS60, BS50, BS40 lentynines kolonėles ar kt.), „Bluetooth“ ausines ir kitas kolonėles su „Bluetooth IN“. Norėdami įjungti garso signalo perdavimo į išorinį „Bluetooth“ įrenginį funkciją, funkciniu valdikliu (3) pasirinkite vinilinės plokštelės atkūrimo režimą su „Bluetooth“ signalo perdavimu (atkūrimo režimo lemputė turi mirksėti baltai, rodydama pasirengimą susiejimui su išoriniu „Bluetooth“ įrenginiu, o iš kolonėlės bus skleidžiamas garso pranešimas „VINYL STREAM“). Įjunkite išorinį „Bluetooth“ įrenginį ir perjunkite jį į „Bluetooth“ susiejimo režimą (išsamesnės informacijos ieškokite išorinio įrenginio naudojimo instrukcijoje), šis patefonas automatiškai aptiks ir prisijungs prie išorinio „Bluetooth“ įrenginio. Sėkmingai susiejus su išoriniu „Bluetooth“ įrenginiu, šviesos diodo indikatorius

stabilizuosis ir švies baltai, ir iš kolonėlės pasigirs garsinis pranešimas – „CONNECTED“. Tada paspauskite START/STOP mygtuką (9), kad pradėtumėte groti vinilinę plokštelę, ir garsas bus atkuriamas per išorinį „Bluetooth“ įrenginį.

Pastabos.

1. Atkreipkite dėmesį, kad šiame atkūrimo režime garsumo reguliavimas galimas prijungtame išoriniame įrenginyje, o ne šiame grotuve.
2. Optimalus darbinis atstumas tarp šio patefono ir išorinio „Bluetooth“ įrenginio yra 10 metrų, kai tarp įrenginių nėra jokių kliūčių.

„Bluetooth IN“ atkūrimas

Šis patefonas turi „Bluetooth“ funkciją, kuri leidžia belaidžiu būdu leisti muziką iš kitų „Bluetooth“ įrenginių (pvz., išmaniųjų telefonų, planšetinių kompiuterių, televizorių ir kt.) per integruotas kolonėles. 1. Įjunkite įrenginį ir spauskite funkcinį valdiklį (3), kol režimo pasirinkimo indikatorius (4) ims žybsėti mėlynai, o iš kolonėlės pasigirs garsinis pranešimas „Bluetooth“, rodantis, kad įrenginys paruoštas susieti su išoriniu „Bluetooth“ įrenginiu. 2. Išoriniame „Bluetooth“ įrenginyje įjunkite „Bluetooth“ funkciją ir ieškokite įrenginių, kuriuos galima susieti (žr. išorinio įrenginio naudojimo instrukciją), tada sąraše pažymėkite galimą „Bluetooth“ įrenginį. Pasirinkite „BP VT100“ susiejimui, po sėkmingo poravimo šio patefono režimo pasirinkimo indikatorius (4) nuolat šviečia, o iš jo kolonėlės pasigirsta garsinis pranešimas – „CONNECTED“. 3. Pasirinkite ir paleiskite muziką iš išorinio „Bluetooth“ įrenginio, atitinkamai sureguliuokite garsumą ir garsas sklis iš šiame patefone integruotos kolonėlės. 4. „Bluetooth“ atkūrimo režimu valdymui naudokite išorinį „Bluetooth“ įrenginį.

Pastabos.

a. Negarantuojama, kad visi „Bluetooth“ įrenginiai bus tinkamai susieti dėl skirtingų konstrukcijų ir prekės ženklų.

b. Geriausias „Bluetooth“ darbinis atstumas yra 10 metrų be jokių kliūčių tarp įrenginių.

c. Vienu metu įrenginys gali susieti ir veikti tik su vienu „Bluetooth“ prietaisu.

d. Jei „Bluetooth“ atkūrimo metu gaunamas skambutis, muzika bus laikinai sustabdyta ir atnaujinta, kai telefono skambutis bus baigtas.

RCA linijinė išvestis

Patefonas turi vieną RCA linijinę išvestį, kurią galima laidu prijungti prie išorinės aktyvios kolonėlės arba stiprintuvo. Linijinio išėjimo signalas pasiekiamas grojant viniline plokštele ir „Bluetooth“ režimu.

Naudodami RCA - RCA garso kabelį (nepridedamas), prijunkite patefono RCA linijinę išvestį prie išorinio įrenginio RCA linijinės įvesties; Išoriniame įrenginyje perjunkite šaltinį į linijinės įvesties režimą ir nustatykite garsumo lygį; pasirinkite ir grokite muziką patefonu, tada garsas sklis ir per patefono integruotą kolonėlę, ir per išorinį įrenginį.

Siekiant išvengti patefono integruotų kolonėlių ir prie RCA linijinės išvesties prijungtų išorinių įrenginių garso persidengimo, patefono kolonėlių garsą galima visiškai nutildyti naudojant funkcijų rankenėlę (3). Linijinio išėjimo signalo lygis yra fiksuotas, o jo garsumą galima reguliuoti naudojant išorinio įrenginio garsumo reguliatorių.

Ausinių išvestis: prie patefono galiniame skydelyje esančio ausinių lizdo prijunkite laidines ausines. Integruotų kolonėlių garsas bus nutildytas ir girdimas tik per ausines. Reguliuokite ausinių garsumą naudodami funkcinį valdiklį (3).

Naudojant tinkamą kabelį, signalą iš ausinių išvesties taip pat galima perduoti į AUX įvestį, pvz., mikrofono, aktyviųjų kolonėlių ir pan.

Kai naudojate „Bluetooth“ ausines, siūlome jas prijungti vinilinės plokštelės atkūrimo režimu su „Bluetooth“ signalo perdavimu į išorinį įrenginį (Bluetooth OUT). Prijungimo būdas aprašytas ankstesniame šios instrukcijos skyriuje.

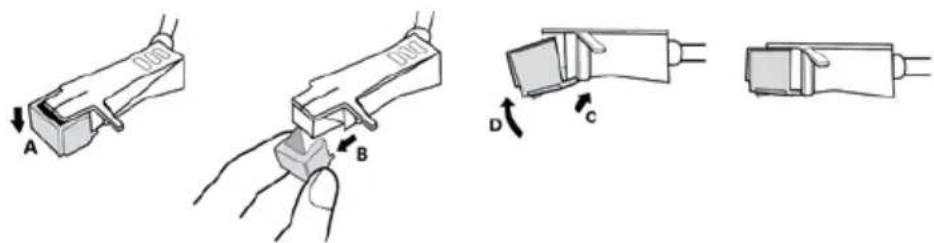

Adatos keitimas AT3600L galvutėje

Įprastai naudojama adata gali veikti maždaug 300 valandų. Rekomenduojama pakeisti adatą, kai tik pastebėsite, kad pasikeitė garso kokybė.

1. Adatos išėmimas iš galvutės

a. Švelniai pirštais suimkite adatos korpuso šonus ir judinkite jį žemyn (kaip parodyta paveikslėlyje „A“)

b. Ištraukite adatą, kaip parodyta paveikslėlyje „B“.

Dėmesio: Išimdami adatą iš galvutės, elkitės atsargiai. Naudodami per didelę jėgą galite pažeisti galvutę arba sulaužyti adatą.

2. Naujos adatos įdėjimas į galvutę

a. Laikykite adatos korpusą ir įdėkite jį į galvutę kryptimi, parodyta „C“ paveikslėlyje. b. Judinkite adatą aukštyn, kaip parodyta paveikslėlyje „D“, kol ji užsifiksuos galvutėje.

1. Prieš keisdami adatą, atjunkite patefoną nuo maitinimo šaltinio. Neišimkite pačios adatos iš korpuso ir jos nelenkite.
2. Aštrūs kraštai, nelieskite adatos, kad nesusižeistumėte rankos. Laikyti vaikams nepasiekiamoje vietoje.

1. Rekomenduojame, kad rašiklį pakeistų patyręs arba profesionalus techninės priežiūros specialistas.

Problemų sprendimas

1. Patefonas negali įsijungti.

a. Patikrinkite, ar maitinimo laidas prijungtas teisingai.

1. Nėra garso.

a. Pabandykite sureguliuoti garsumo rankenėlę ir patikrinti atkūrimo šaltinį.

b. Jei problema išlieka, kreipkitės į techninės priežiūros centrą, kad išspręstų problemą.

1. Iškraipytas garsas.

a. Pabandykite atkurti muziką mažesniu garso lygiu.

b. Pabandykite išvalyti vinilinę plokštelę ir bandykite dar kartą.

1. „Bluetooth“ režimu garsas yra pertraukiamas.

a. Pabandykite pastatyti „Bluetooth“ įrenginį arčiau gramofono.

b. Dar kartą pabandykite susieti patefoną su „Bluetooth“ įrenginiu.

Specifikacija

Maitinimo šaltinis: DC IN, 9 V/1,5 A

RMS išėjimo galia 2 x 5 W, THD 10 %

„Bluetooth“ versija: V5.1

„Bluetooth“ veikimo nuotolis: maždaug 10 metrų

Perdavimo dažnumas: 2,402–2,480 GHz

Naudotini protokolai: A2DP/AVCTP/AVDTP/AVRCP/GAVDP/HFP/HID/OPP/RFCOMM/SPP

Patefono apsisukimų nuokrypis: ašinė nuokrypa <0,6 mm

Galvutės spaudimo jėga: 3,5 g (+/-0,5 g)

Galvutės modelis: AT3600L, „Audio Technica“ prekės ženklas

Naudojamoji galia: 13,5 W

Energijos suvartojimas budėjimo režime: < 0,5 W

(Dėmesio: produkto specifikacija gali būti keičiama be išankstinio įspėjimo).

SVARBIOS SAUGOS INSTRUKCIJOS

PAVOJUS ELEKTROS SMŪGIO NEDARYKITE

Dėmesio:
