Typ produktu	Gramofon z napędem paskowym
Marka	Blaupunkt
Model	VT100BK
Wymiary (S x G x W)	420 x 350 x 120 mm
Waga	3,5 kg
Zasilanie	AC 100-240V, 50/60Hz
Pobór mocy	15 W
System napędu	Napęd paskowy
Prędkości	33 1/3, 45 obr./min
Talerz	Aluminiowy, średnica 300 mm
Ramię gramofonu	Proste, statycznie wyważone
Wkładka	Typ ruchomego magnesu (MM)
Wyjście	Wyjście liniowe RCA (wbudowany przedwzmacniacz phono)
Wbudowany przedwzmacniacz	Tak, przełączany
Funkcje	Automatyczne zatrzymanie, regulowany przeciwwaga, antypoślizg
Konstrukcja	Podstawa z MDF z wykończeniem fornirem drewnianym
Pokrywa przeciwpyłowa	Dołączona, na zawiasach
Konserwacja	Czyścić igłę szczoteczką; wymieniać pasek w razie zużycia
Bezpieczeństwo	Automatyczne wyłączanie po zakończeniu płyty
Dostępność części zamiennych	Paski, wkładki, igły dostępne online
Możliwość naprawy	Modułowa konstrukcja, łatwa wymiana paska i wkładki
Kraj pochodzenia	Chiny
Gwarancja	1 rok ograniczonej gwarancji producenta

Często zadawane pytania - VT100BK BLAUPUNKT

Jak podłączyć gramofon do głośników?

Użyj dołączonego kabla RCA, aby podłączyć wyjście liniowe do wzmacniacza lub głośników aktywnych. Jeśli wzmacniacz ma wejście phono, ustaw przełącznik przedwzmacniacza na PHONO; w przeciwnym razie ustaw na LINE.

Dlaczego gramofon nie obraca się z odpowiednią prędkością?

Sprawdź, czy pasek jest prawidłowo osadzony na krążku silnika i talerzu. Z czasem paski mogą się rozciągnąć; w razie potrzeby wymień. Upewnij się również, że przełącznik prędkości jest ustawiony na żądaną liczbę obrotów.

Jak wymienić igłę?

Delikatnie pociągnij starą igłę do przodu i w dół z wkładki. Wyrównaj nową igłę i wciśnij ją do góry, aż zaskoczy na miejsce. Zawsze obchodź się ostrożnie, aby uniknąć uszkodzeń.

Co zrobić, jeśli dźwięk jest zniekształcony lub słychać buczenie?

Najpierw sprawdź, czy gramofon jest wypoziomowany. Upewnij się, że wszystkie połączenia są pewne. Sprawdź, czy przełącznik przedwzmacniacza jest ustawiony prawidłowo. Jeśli buczenie nadal występuje, spróbuj odsunąć gramofon od głośników lub innych urządzeń elektronicznych.

Czy mogę odtwarzać płyty 78 obr./min na tym gramofonie?

Blaupunkt VT100BK obsługuje tylko 33 1/3 i 45 obr./min. Do płyt 78 obr./min potrzebny jest gramofon z taką prędkością lub osobny silnik.

Jak wyregulować siłę nacisku?

Obróć przeciwwagę z tyłu ramienia. Użyj miernika nacisku igły, aby ustawić zalecaną siłę (zazwyczaj 1,5–2,5 g dla większości wkładek). Sprawdź instrukcję wkładki, aby uzyskać dokładną wartość.

Czy wymagany jest przedwzmacniacz phono?

VT100BK ma wbudowany przełączany przedwzmacniacz. Jeśli podłączasz do wzmacniacza z wejściem phono, ustaw przełącznik na PHONO. W przypadku wejść AUX lub liniowych ustaw na LINE.

Dlaczego gramofon zatrzymuje się przed końcem płyty?

Funkcja automatycznego zatrzymania może być zbyt czuła. Sprawdź, czy mechanizm nie jest zablokowany. Niektóre gramofony mają regulowane automatyczne zatrzymanie; jeśli nie, może być konieczne jego wyłączenie.

Jak czyścić płyty i igłę?

Użyj szczotki z włókna węglowego, aby usunąć kurz z płyt. W przypadku igły zanurz szczoteczkę do igły w płynie czyszczącym i delikatnie szczotkuj od tyłu do przodu. Nie używaj alkoholu na igle.

Jakiej konserwacji wymaga gramofon?

Okresowo sprawdzaj pasek pod kątem zużycia i w razie potrzeby wymieniaj. Smaruj wał silnika kroplą lekkiego oleju co roku. Utrzymuj talerz i obszar ramienia w czystości.

INSTRUKCJA OBSŁUGI VT100BK BLAUPUNKT

Ważne instrukcje dotyczące bezpieczeństwa

ZAGROŻENIE PORAŻENIEM ELEKTRYCZNYM NIE OTWIERAĆ

Przestroga:

Aby zmniejszyć ryzyko porażenia prądem, nie wolno demontować pokrywy ani tylnej części urządzenia. Wewnątrz urządzenia nie znajdują się elementy przeznaczone do samodzielnej naprawy przez użytkownika. Konserwacją i naprawą sprzętu zajmują się wyłącznie wykwalifikowani pracownicy serwisu.

Objaśnienie symboli graficznych:

Symbol błyskawicy zakończonej strzałą umieszczonej w trójkącie równobocznym ostrzega użytkownika przed nieizolowanym „niebezpiecznym napięciem” w obrębie obudowy urządzenia, które może osiągnąć wielkość grożącą porażeniem prądem elektrycznym.

Znak wykrzyknika w trójkącie równobocznym ostrzega użytkownika, że w tym momencie przedstawione są ważne informacje dotyczące obsługi i konserwacji sprzętu w dokumentacji, dołączonej do urządzenia.

Prosimy o przeczytanie tej instrukcji przed przystąpieniem do obsługi urządzenia, aby zapoznać się z jego funkcjami i wykorzystać je zgodnie z przeznaczeniem. Zapewni to długotrwałą, bezawaryjną obsługę urządzenia i przyjemność z użytkowania.

Ważne informacje

• Należy zachować instrukcję obsługi oraz informacje dotyczące bezpieczeństwa w celu wykorzystania ich w przyszłości. - Nie należy dopuszczać do tego, aby na urządzenie kapała lub wylewała się ciecz. Nie wolno też używać go w wilgotnych miejscach, jak np. łazienka. • Nie wolno instalować tego urządzenia w następujących miejscach: • Wystawionych na bezpośrednie działanie promieni słonecznych lub w pobliżu grzejników. • Kłaść go na wierzchu innego sprzętu stereofonicznego który wydziela ciepło. - Blokując wentylację lub w zapylonym miejscu. • W miejscach narażonych na ciągłe drgania. • W miejscach o wysokiej wilgotności. • Nie wolno stawiać urządzenia w pobliżu świecie lub otwartego ognia. - Urządzenia można używać wyłącznie w sposób opisany w niniejszej instrukcji. - Przed pierwszym włączeniem zasilania należy upewnić się, że zasilacz został prawidłowo podłączony. • Pamięć USB podłącza się bezpośrednio lub przy użyciu przedłużacza USB o długości do 25 cm

Ze względów bezpieczeństwa nie należy demontować obudów ani uzyskiwać dostępu do wnętrza urządzenia. Urządzenie powinno być naprawiane przez wykwalifikowany personel serwisu.

Nie wolno rozkręcać urządzenia ani otwierać jego obudowy, gdyż wewnątrz nie ma żadnych części, które mogłyby być naprawiane przez użytkownika. Konserwacją i naprawą sprzętu zajmują się wyłącznie wykwalifikowani pracownicy serwisu.

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

1. Przeczytać instrukcje — przed korzystaniem z urządzenia należy przeczytać całość instrukcji obsługi oraz informacje o bezpieczeństwie.
2. Zachować instrukcje — należy zachować instrukcje użytkowania i obsługi w celu wykorzystania ich w przyszłości.
3. Przestrzegać ostrzeżeń — należy postępować zgodnie z wszystkimi ostrzeżeniami zamieszczonymi na urządzeniu oraz zgodnie z instrukcją obsługi.
4. Przestrzegać instrukcji — należy postępować zgodnie z instrukcją obsługi oraz wskazówkami dla użytkownika.
5. Instalacja — należy ustawić urządzenie zgodnie z instrukcjami producenta.
6. Źródła zasilania – urządzenie powinno być zasilane wyłącznie ze źródeł o parametrach podanych na oznaczeniach na kablu zasilania. Jeżeli użytkownik nie jest pewien, jakiego rodzaju zasilaniem dysponuje w domu, powinien skontaktować się ze sprzedawcą urządzenia lub lokalnym dostawcą energii elektrycznej.
7. Uziemienie lub polaryzacja zasilania — urządzenie nie musi być uziemione. Należy upewnić się, że wtyczka jest do końca włożona do gniazdka sieciowego lub przedłużacza, aby nie dopuścić do odsłonięcia bolców lub styków. Niektóre wersje urządzenia mogą być wyposażone w spolaryzowaną wtyczkę prądu przemiennego (z jednym bolcem szerszym). Tę wtyczkę można włożyć do gniazdka sieciowego tylko w jeden sposób. Jest to funkcja zabezpieczająca. Jeśli nie można włożyć wtyczki do gniazda, należy spróbować ją odwrócić. Jeśli wtyczka nadal nie pasuje do gniazda, należy zlecić elektrykowi jego wymianę. Nie wolno zdejmować zabezpieczeń z wtyczki spolaryzowanej. Gdy korzysta się z przedłużacza lub kabla zasilania innego niż dostarczony razem z urządzeniem, powinny mieć właściwe wtyczki oraz atest bezpieczeństwa wymagany w danym kraju.
8. Zabezpieczenie kabla zasilania — kable zasilania należy poprowadzić w taki sposób, aby nie można było po nich chodzić, przycisnąć lub przyciąć postawionymi przedmiotami. Zwrócić szczególnie uwagę na wtyczki, gniazdka sieciowe i miejsca, w którym kable są wyprowadzone z urządzenia.
9. Przeciążanie — nie wolno przeciążać gniazdek ściennych, przedłużaczy i rozdzielaczy elektrycznych, ponieważ grozi to wybuchem pożaru lub porażeniem prądem elektrycznym.
10. Wentylacja — urządzenie musi być poprawnie wentylowane. Nie wolno ustawiać urządzenia na łóżku, sofie lub podobnych powierzchniach. Nie wolno przykrywać urządzenia obrusami, serwetkami, gazetami itd.
11. Ciepło — nie ustawiać urządzenia w pobliżu źródeł ciepła, takich jak grzejniki, promienniki, piece lub innych urządzeń (również wzmacniacze) wytwarzających ciepło. Nie stawiać na urządzeniu zapalonych świec i innych źródeł otwartego ognia.
12. Woda i wilgoć — aby zmniejszyć zagrożenie pożarem lub porażeniem elektrycznym, nie wolno narażać urządzenia na bezpośrednie działanie deszczu, wody i wilgoci, jak np. w saunie czy w łazience. Nie używać niniejszego urządzenia w pobliżu wody, na przykład obok wanny, umywalki, zlewu kuchennego lub balii, w wilgotnej piwnicy lub w pobliżu basenu (lub w podobnych miejscach).
13. Przedmioty i ciecze w urządzeniu — nie należy wciskać jakichkolwiek przedmiotów przez otwory urządzenia, ponieważ mogą one zetknąć się z punktami niebezpiecznego napięcia i podzespołami, co może wywołać pożar lub porażenie prądem. Pod żadnym pozorem nie należy rozlewać jakichkolwiek cieczy na powierzchni urządzenia. Nie wolno kłaść na wierzchu urządzenia przedmiotów zawierających ciecze.
14. Czyszczenie — należy zawsze odłączyć urządzenie od gniazdka sieciowego przed czyszczeniem. Kurz dookoła głośnika można usunąć suchą szmatką. Jeśli do czyszczenia ma być użyty aerozol, nie należy kierować rozpylanego strumienia bezpośrednio na urządzenie, ale na szmatkę. Należy uważać, aby nie uszkodzić jednostek napędowych.
15. Wyposażenie dodatkowe — nie wolno używać akcesoriów, które nie są dopuszczone przez producenta, gdyż mogą stwarzać zagrożenie.
16. Akcesoria — nie wolno ustawiać urządzenia na niestabilnym wózku, stojaku, statywie, wsporniku czy stole. Urządzenie może ulec przewróceniu i uszkodzeniu oraz spowodować poważne obrażenia u dziecka lub osoby dorosłej. Należy używać wyłącznie wózków, stojaków, statywów, wsporników i stołów określonych przez producenta albo sprzedawanych wraz z urządzeniem. Montaż urządzenia należy przeprowadzać zgodnie z instrukcjami producenta, przy użyciu zestawu montażowego zalecanego przez producenta.
17. Przenoszenie urządzenia — urządzenie umieszczone na wózku należy przesuwać bardzo ostrożnie. Gwałtowne zatrzymanie, zbyt duża siła lub nierówne powierzchnie mogą spowodować przewrócenie wózka wraz z urządzeniem.
18. Okres nieużywania urządzenia — kabel zasilania urządzenia należy odłączyć od gniazdka sieciowego w trakcie burz z wyładowaniami atmosferycznymi lub gdy urządzenie nie będzie używane przez dłuższy czas.
19. Serwisowanie – nie należy próbować własnoręcznego przeglądania urządzenia. Otwieranie pokrywy może spowodować kontakt z niebezpiecznym napięciem i narazić użytkownika na inne niebezpieczeństwa. Konserwacją i naprawą sprzętu zajmują się wyłącznie wykwalifikowani pracownicy serwisu.
20. Gdy urządzenie nie jest używane, należy odłączyć jego wtyczkę zasilania od gniazdka sieciowego. Gdy urządzenie jest podłączone do źródła zasilania, znajduje się w trybie czuwania i nie jest całkowicie wyłączone.
21. Części zamienne — przy wymianie części należy sprawdzić, czy pracownik serwisu użył części zamiennych zalecanych przez producenta lub też czy części są identyczne jak część oryginalna. Dokonywanie wymiany na niezatwierdzone części grozi wybuchem pożaru, porażeniem prądem elektrycznym lub innymi niebezpieczeństwami.
22. Główne bezpieczniki — aby zabezpieczyć w sposób ciągły urządzenie przed pożarem, należy używać bezpieczników właściwego typu i parametrów. Parametry bezpieczników w danym zakresie napięcia są zaznaczone na urządzeniu.
23. Nie wolno zwiększać głośności przy słuchaniu części utworu o małej głośności lub przy braku wejściowego sygnału audio. W innym wypadku może dojść do uszkodzenia głośnika przy gwałtownym wzroście natężenia sygnału.
24. Jedynym sposobem całkowitego odłączenia urządzenia od źródła zasilania jest odłączenie kabla zasilania z gniazdka zasilania lub z urządzenia. Gniazdko sieciowe lub wejście kabla zasilania do urządzenia muszą być zawsze dostępne w trakcie używania produktu.
25. Urządzenie powinno się ustawić w pobliżu gniazdka sieciowego lub przedłużacza i w taki sposób, aby zawsze było dostępne.
26. Maksymalna temperatura otoczenia urządzenia wynosi 35°C.
27. Wskazówki dotyczące wyładowań elektrostatycznych — jeśli działanie urządzenia jest zakłócone wyładowaniami elektrostatycznymi, należy go wyłączyć i ponownie włączyć lub przenieść urządzenie w inne miejsce. a. Baterie nie mogą być narażone na działanie nadmiernego ciepła, jak np. promieni słonecznych, ognia itp. b. Podczas utylizacji baterii należy zwrócić uwagę na aspekty ochrony środowiska. c. Przestroga dotycząca używania baterii: aby nie dopuścić do rozszczelnienia baterii, które może spowodować obrażenia ciała bądź uszkodzenie urządzenia: Podczas wkładania baterii zwrócić uwagę na jej polaryzację (+ i -). Nie wolno jednocześnie używać różnych baterii — starych i nowych baterii standardowych i alkalicznych itd. Należy wyjąć baterie z urządzenia, gdy nie będzie ono używane przez dłuższy czas.

28. Bateria

Uwaga dotycząca ERP2 (urządzeń związanych z energią)

Niniejsze urządzenie z ekoprojektem spełnia wymagania etapu 2 Rozporządzenia Komisji (WE) nr 1275/2008 wprowadzającego dyrektywę 2009/125/WE dotyczącą poboru energii przez wyłączone i znajdujące się w trybie czuwania urządzenia elektroniczne do zastosowań biurowych i domowych.

Po upłynięciu 30 minut bez wejściowego sygnału audio urządzenie automatycznie przejdzie w tryb czuwania. Informacje na temat przywrócenia normalnego działania można znaleźć w instrukcji obsługi.

Ważne informacje:

Niniejsze urządzenie jest wyposażone w funkcję trybu oszczędzania energii: jeśli w ciągu 15 minut nie jest podawany do niego żaden sygnał wejściowy, urządzenie automatycznie przejdzie w tryb czuwania w celu oszczędzania energii (norma ERP 2). Należy zauważyć, że ustawienie niskiego poziomu głośności w źródle sygnału audio może zostać rozpoznane jako stan „braku sygnału audio”: może to mieć wpływ na zdolność wykrywania sygnału z urządzenia oraz spowodować automatycznie przejście w tryb czuwania. W takim wypadku należy przywrócić transmisję sygnału audio lub zwiększyć poziom głośności w źródle sygnału audio (odtwarzaczu MP3 itp.) w celu wznowienia odtwarzania. Jeśli problem nie ustąpi, prosimy o kontakt z lokalnym serwisem.

OSTRZEŻENIE

Urządzenie nie powinno być używane przez osoby (w tym dzieci) o obniżonej sprawności fizycznej, sensorycznej lub umysłowej oraz osoby z niewystarczającą wiedzą i doświadczeniem, jeśli nie znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo i nie zostały poinstruowane jak bezpiecznie używać urządzenia. Obecność osób dorosłych jest wymagana, jeśli urządzenie obsługują dzieci; pozwoli to zapewnić bezpieczne korzystanie z urządzenia.

1. Nie wolno pozostawić pracującego urządzenia bez nadzoru! Należy wyłączać urządzenie, gdy nie jest ono używane, nawet przez krótką chwilę.
2. Urządzenia nie wolno obsługiwać za pośrednictwem zewnętrznego zegara z układem czasowym ani za pomocą oddzielnego układu ze zdalnym sterowaniem.
3. Aby uniknąć zagrożenia w przypadku uszkodzenia przewodu zasilania, wymianę powinien wykonać producent, autoryzowany punkt serwisowy lub inna osoba posiadająca odpowiednie kwalifikacje.
4. Przed przystąpieniem do obsługi urządzenia należy sprawdzić, czy jego napięcie odpowiada napięciu występującemu w lokalnej sieci zasilającej.
5. Nie wolno zakrywać otworów wentylacyjnych urządzenia np. gazetami, obrusem, zasłonami itp. Należy upewnić się, że nad urządzeniem jest co najmniej 20 cm wolnego miejsca, a z każdej jego strony — co najmniej 5 cm.
6. Nie należy dopuszczać do tego, aby na urządzenie kapala lub wylewała się ciecz, ani nie należy stawiać na nim przedmiotów wypełnionych cieczami, takich jak wazony.
7. Aby uniknąć pożaru lub porażenia prądem elektrycznym, należy chronić urządzenie przed gorącymi miejscami, działaniem deszczu, wilgoci i pyłu.
8. Nie wolno ustawiać urządzenia w pobliżu jakichkolwiek źródeł wody, np. kranów, wanien, pralek lub basenów pływackich. Urządzenie należy ustawić na równym i stabilnym podłożu.
9. Nie wolno narażać urządzenia na silne pole magnetyczne.
10. Nie wolno stawiać urządzenia bezpośrednio na wzmacniaczu lub amplitunerze.
11. Nie wolno stawiać urządzenia w wilgotnym miejscu, gdyż wilgoć ma szkodliwy wpływ na podzespoły elektryczne.
12. Po wniesieniu urządzenia z zimnego do ciepłego miejsca lub do wilgotnego miejsca może dojść do kondensacji wilgoci na soczewce wewnątrz odtwarzacza. W takiej sytuacji urządzenie nie będzie działać prawidłowo. Należy pozostawić włączone urządzenie na około jedną godzinę, aby umożliwić odparowanie wilgoci.
13. Nie wolno czyścić urządzenia rozpuszczalnikami chemicznymi, gdyż mogą one zniszczyć lakier obudowy. Urządzenie wyciera się czystą, suchą lub nieznacznie zwilżoną ściereczką.
14. Podczas wyciągania wtyczki z gniazdka ściennego należy zawsze ciągnąć za wtyczkę, nigdy za kabel zasilania.
15. Gdy włączone urządzenie jest używane w pobliżu telewizora, może to być źródłem zakłóceń obrazu w postaci linii na ekranie. Zależy to od pasma fal transmisji TV. Nie oznacza to nieprawidłowego działania urządzenia ani telewizora. Jeśli są widoczne takie linie, należy odsunąć urządzenie od telewizora.
16. Wtyczka sieciowa jest używana do odłączania napięcia zasilającego i powinna być zawsze dostępna.
17. Aby nie dopuścić do ewentualnej utraty słuchu, nie wolno słuchać głośno muzyki przez dłuższy czas.

UWAGA

Deklaracja

Niniejszym Blaupunkt Competence Center 2N-Everpol Sp. z o.o. oświadcza, że to urządzenie jest zgodne z odpowiednimi postanowieniami dyrektywy 2014/53/UE. Pełną deklarację zgodności można znaleźć na stronie internetowej w zakładce produktu.

Podmiot odpowiedzialny: 2N-Everpol Sp. z o.o., Puławska 403A, 02-801 Warszawa, Polska, Telefon: [phone], e-mail: [e-mail]

Produkt został wyprodukowany z wysokiej jakości materiałów i podzespołów, które można poddać recyklingowi i ponownie użyć.

Jeśli na urządzeniu znajduje się znak przekreślonego kosza na śmieci, oznacza to, że produkt jest objęty postanowieniami dyrektywy europejskiej 2012/19/EU. Na jej podstawie należy postępować zgodnie z lokalnymi przepisami i zapoznać się z wymaganiami dotyczącymi lokalnego systemu zbiórki odpadów elektrycznych i elektronicznych i w przypadku tego produktu, zastosować się do nich.

NIE WOLNO WYRZUCAĆ TEGO PRODUKTU RAZEM ZE ZWYKŁYMI ODPADAMI DOMOWYMI!

NINIEJSZY PRODUKT ZAWIERA NIEBEZPIECZNE: SUBSTANCJE, MIESZANINY I CZĘŚCI SKŁADOWE, KTÓRE ZUTYLIZOWANE W NIEDOZWOLONY SPOSÓB, MOGA BYĆ ŻRÓDŁEM POTENCJALNYCH SKUTKÓW DLA ŚRODOWISKA NATURALNEGO ORAZ ZDROWIA LUDZKIEGO!

Prawidłowe usunięcie zużytego produktu, zapobiegnie negatywnym skutkom dla środowiska naturalnego i zdrowia ludzkiego.

Urządzenie jest wyposażone w baterie objęte dyrektywą europejską 2006/66/WE. Baterii nie wolno wyrzucać razem z odpadami gospodarstwa domowego. Należy zapoznać się z lokalnymi przepisami dotyczącymi oddzielnej zbiórki baterii, ponieważ prawidłowa utylizacja zapobiegnie potencjalnym negatywnym skutkom dla środowiska naturalnego i zdrowia ludzkiego.

Informacje o ochronie środowiska naturalnego

Opakowanie zawiera tylko niezbędne elementy. Dołożono wszelkich starań, aby trzy materiały składowe opakowania były łatwe do oddzielenia: karton (pudełko), pianka polistyrenowa (zabezpieczenia wewnątrz) i polietylen (torebki, arkusz ochronny). Urządzenie wyprodukowano z materiałów, które można poddać recyklingowi i użyć ponownie po ich demontażu przez wyspecjalizowaną firmę. Należy przestrzegać lokalnych przepisów dotyczących utylizacji materiałów opakowaniowych, zużytych baterii i niepotrzebnych urządzeń.

Nagrywanie i odtwarzanie materiałów może wymagać uzyskania zgody. Patrz ustawa o prawach autorskich i prawach wykonawców/artystów.

Bluetooth ^TM

Właścicielem znaków towarowych i logo Bluetooth® jest firma Bluetooth SIG, Inc. USA. Użycie tych znaków i logo podlega licencji. Inne znaki i nazwy handlowe należą do odpowiednich właścicieli.

Dziękujemy za wybranie naszego modelu, prosimy o uważne przeczytanie i zapoznanie się z niniejszą instrukcją przed rozpoczęciem użytkowania urządzenia. Prosimy o zachowanie instrukcji do wykorzystania w przyszłości.

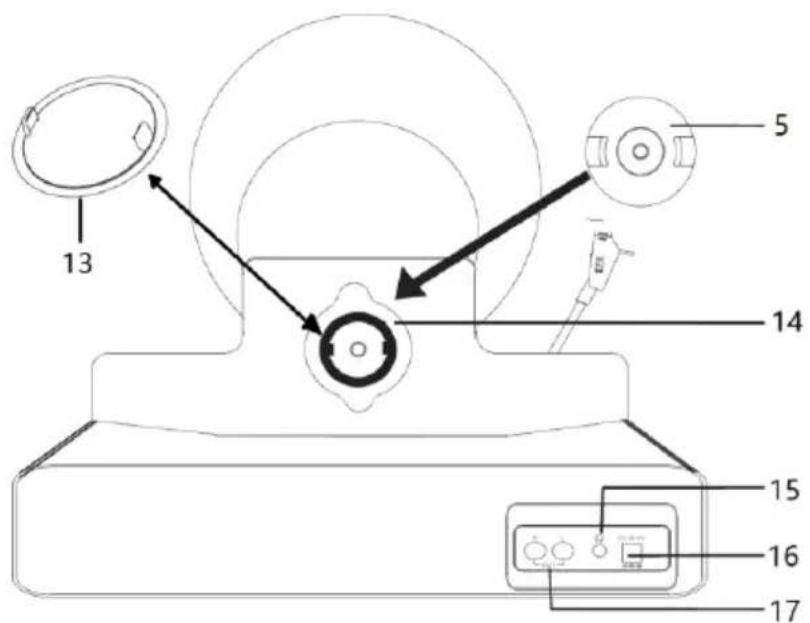

Lokalizacja elementów sterowania

1- Talerz gramofonu 2- Wkładka gramofonowa z igłą 3- Pokrętło funkcyjne (włączanie/wyłączanie zasilania, wybór trybu odtwarzania, regulacja głośności) 4- Ledowy wskaźnik trybu odtwarzania. (Kolor biały = tryb odtwarzania płyt winylowych; Kolor biały migający = tryb odtwarzania płyt winylowych z transmisją sygnału Bluetooth do urządzenia zewnętrznego np. zewnętrzne głośniki aktywne, słuchawki Bluetooth itp.; Kolor niebieski = tryb odtwarzania Bluetooth dla urządzeń zewnętrznych – smartfon, tablet, PC) 5- Pierścień mocujący do zamocowania płyty winylowej na talerzu gramofonu 6- Przełącznik sterowania odtwarzaniem do przodu/do tyłu 7- Przełącznik do wyboru rozmiaru płyty: 7" lub 12" 8- Przełącznik wyboru prędkości odtwarzania (33 obr./min lub 45 obr./min) 9- Przycisk START/STOP do uruchamiania i zatrzymywania odtwarzania płyty winylowej 10- Przycisk UP/DOWN do opuszczania i podnoszenia ramienia gramofonu 11- Przycisk do uruchomienia funkcji powtarzania odtwarzania płyty REPEAT 12- Wbudowany głośnik 13- Pierścień centrujący płyty z dużym otworem 14- Uchwyt do przechowywania pierścienia centrującego i mocującego płytę 15- Wyjście słuchawkowe 16- Gniazdo zasilania prądem stałym DC 17- Wyjście liniowe audio RCA

Przed pierwszym użyciem gramofonu należy zdjąć przewód zabezpieczający z ramienia gramofonu i delikatnie zdjąć przezroczystą osłonę ochronną igły (patrz rysunek poniżej). Podłącz dostarczony zasilacz AC/DC do domowego gniazdka AC, aby uzyskać źródło zasilania, podłącz złącze DC zasilacza do gniazda zasilania DC na tylnym panelu.

(Zdejmij przezroczystą osłonę ochronną igły)

Włączanie/wyłączanie gramofonu/przełączanie trybu odtwarzania/regulacja głośności: naciśnij i przytrzymaj pokrętło funkcyjne przez 3 sekundy, aby włączyć/wyłączyć urządzenie; naciśnij krótko pokrętło, aby przełączyć tryb odtwarzania pomiędzy odtwarzaniem płyty winylowej/transmisją sygnału odtwarzania płyty winylowej za pomocą Bluetooth OUT /odtwarzaniem Bluetooth (Bluetooth IN). Po przełączeniu trybu odtwarzania pojawi się odpowiedni komunikat głosowy informujący o wybranym trybie. Obróć pokrętło, aby zmniejszyć lub zwiększyć głośność wyjściową.

Uwagi ogólne odnośnie płyt winylowych:

1. Przed rozpoczęciem odtwarzania płyty winylowej postaraj się ją oczyścić ze znajdujących się na niej drobinek kurzu lub pyłu. Do wykonania tej czynności użyj odpowiedniej szczotki, a w przypadku większych zabrudzeń użyj specjalnego płynu do czyszczenia płyt winylowych. Akcesoria te nie są częścią zestawu.
2. Zabrudzona i zakurzona płyta będzie miała duży wpływ na jakość odtwarzanego dźwięku, który może objawiać się występowaniem trzasków i drobnych zniekształceń.
3. W przypadku, gdy powierzchnia płyty jest nierówna (często spotykane zjawisko w przypadku starszych płyt) może to spowodować kołysanie płyty podczas odtwarzania i zmianę toru ścieżki, co będzie miało wpływ na jakość dźwięku. Należy pamiętać, że nie jest to wadą niniejszego gramofonu. Aby zminimalizować to zjawisko postaraj się odpowiednio ułożyć płytę na talerzu i dobrze ją zamocuj przy użyciu pierścienia mocującego.

Odtwarzanie płyt winylowych

Aby odtworzyć płytę, wykonaj poniższe czynności.

1. Włącz urządzenie, naciśnij krótko pokrętło funkcyjne (3), aby przejść do trybu odtwarzania płyt winylowych. Ledowy wskaźnik wyboru trybu (4) będzie świecił na biało a z głośnika zostanie wyemitowany komunikat dźwiękowy „VINYL”.
2. Naciśnij i przytrzymaj lewy i prawy przycisk blokady mocowania pierścienia mocującego płytę winylową do talerza, aby wyjąć go z uchwytu na tylnym panelu gramofonu
3. Ostrożnie umieść płytę winylową na talerzu gramofonu, następnie przymocuj ją do talerza przy użyciu pierścienia mocującego, zatrzaskując go na szpindlu wystającym z otworu centralnego płyty.
4. Za pomocą przycisków na przednim panelu wybierz odpowiedni rozmiar płyty (7) i prędkość obrotową (8).
5. Naciśnij krótko przycisk START/STOP, aby rozpocząć odtwarzanie płyty. Ramię gramofonu automatycznie przesunie się do krawędzi płyty, aby rozpocząć odtwarzanie pierwszego utworu. Naciśnij ten przycisk ponownie, aby zatrzymać odtwarzanie, a ramię gramofonu automatycznie powróci do uchwytu ramienia.
6. Aby przejść do poprzedniego lub następnego utworu, odpowiednio przesuń przełącznik sterowania odtwarzaniem do przodu/do tyłu (6); aby podnieść lub opuścić ramię gramofonu, naciśnij przycisk UP/DOWN (10).
7. Naciśnij krótko przycisk powtarzania REPEAT (11), aby włączyć funkcję powtarzania odtwarzania płyty winylowej. Ledowy wskaźnik (4) zaświeci się na zielono. Gdy urządzenie zakończy odtwarzanie płyty, ramię automatycznie przesunie się i rozpocznie odtwarzanie płyty od początku. Naciśnij przycisk REPEAT (11) ponownie, aby anulować funkcję powtarzania.

Odtwarzanie płyt z dużym otworem centralnym (zazwyczaj płyty o prędkości odtwarzania 45 obr/min): W przypadku odtwarzania płyty winylowej z dużym otworem centralnym, należy najpierw umieścić na wgłębieniu w talerzu (w jego centralnej części) pierścień centrujący, który znajduje się w uchwycie na tylnym panelu gramofonu, następnie należy nałożyć na niego płytę winylową z dużym otworem i zamocować pierścień mocujący tak, aby wystające z pierścienia centrującego zaczepy, wsunęły się w otwory w wewnętrznej części pierścienia mocującego. Zapoznaj się z powyższym rysunkiem dotyczącym tej operacji.

Odtwarzania płyt winylowych z transmisją sygnału Bluetooth do urządzenia zewnętrznego (Bluetooth OUT): Niniejszy model posiada funkcję Bluetooth OUT, umożliwiającą bezprzewodową transmisję sygnału audio podczas odtwarzania płyty winylowej, do zewnętrznych urządzeń takich jak aktywne głośniki Bluetooth (np. głośniki półkowe BLAUPUNKT BS60, BS50, BS40 lub inne), słuchawki Bluetooth oraz inne głośniki posiadające moduł Bluetooth IN. Aby uruchomić funkcję transmisji sygnału audio do zewnętrznego urządzenia Bluetooth, należy za pomocą pokrętła funkcyjnego (3) wybrać tryb odtwarzania płyty winylowej z transmisją sygnału Bluetooth (ledowy wskaźnik trybu odtwarzania powinien migać w kolorze białym, co

oznacza gotowość do sparowania z zewnętrznym urządzeniem Bluetooth, a z głośnika zostanie wyemitowany komunikat dźwiękowy – „VINYL STREAM”). Włącz zewnętrzne urządzenie Bluetooth i przełącz go w tryb parowania Bluetooth (sprawdź szczegóły w instrukcji obsługi urządzenia zewnętrznego), niniejszy gramofon automatycznie wykryje i połączy się z zewnętrznym urządzeniem Bluetooth. Po pomyślnym sparowaniu z zewnętrznym urządzeniem Bluetooth ledowy wskaźnik ustabilizuje się i będzie świecił w kolorze białym, a z głośnika zostanie wyemitowany komunikat dźwiękowy – „CONNECTED”. Następnie naciśnij przycisk START/STOP (9) w celu uruchomienia odtwarzania płyty winylowej, a dźwięk będzie odtwarzany za pomocą zewnętrznego urządzenia Bluetooth.

Uwagi:

1. Należy pamiętać, że w tym trybie odtwarzania regulacja głośności dostępna jest w podłączonym urządzeniu zewnętrznym, a nie w niniejszym gramofonie.
2. Optymalna odległość robocza pomiędzy niniejszym gramofonem a zewnętrznym urządzeniem Bluetooth wynosi 10 metrów, bez przeszkód pomiędzy urządzeniami.

Odtwarzanie Bluetooth IN

Niniejszy gramofon posiada funkcję Bluetooth, która umożliwia bezprzewodowe odtwarzanie muzyki z innych urządzeń Bluetooth (np. smartfonów, tabletów, telewizorów itp.) za pomocą wbudowanych głośników.

1. Włącz urządzenie i naciskaj pokrętło funkcyjne (3), aż ledowy wskaźnik wyboru trybu (4) będzie migał w kolorze niebieskim, a z głośnika zostanie wyemitowany komunikat dźwiękowy – „BLUETOOTH”, co oznacza, że urządzenie jest gotowe do sparowania z zewnętrznym urządzeniem Bluetooth.
2. Włącz funkcję Bluetooth w zewnętrznym urządzeniu Bluetooth i wyszukaj dostępne do sparowania urządzenia (sprawdź instrukcję obsługi urządzenia zewnętrznego), a następnie sprawdź dostępne urządzenie Bluetooth na liście. Wybierz „BP VT100” do sparowania, ledowy wskaźnik wyboru trybu (4) niniejszego gramofonu zaświeci się stabilnie po pomyślnym sparowaniu, a z jego głośnika zostanie wyemitowany komunikat dźwiękowy – „CONNECTED”.
3. Wybierz i odtwórz muzykę z zewnętrznego urządzenia Bluetooth, odpowiednio wyreguluj poziom głośności, a następnie dźwięk będzie wydobywał się z wbudowanego w niniejszy gramofon głośnika.
4. W trybie odtwarzania Bluetooth należy używać zewnętrznego urządzenia Bluetooth do sterowania.

Uwagi:

a. Nie gwarantuje się, że wszystkie urządzenia Bluetooth będą się poprawnie parować ze względu na różną konstrukcję i markę. b. Najlepsza odległość robocza Bluetooth wynosi 10 metrów bez żadnych przeszkód pomiędzy urządzeniami. c. Urządzenie może sparować się i pracować tylko z jednym urządzeniem Bluetooth w tym samym czasie. d. W przypadku połączenia przychodzącego podczas odtwarzania przez Bluetooth; muzyka zostanie tymczasowo zatrzymana i wznowiona po zakończeniu połączenia telefonicznego.

Wyjście liniowe RCA

Gramofon posiada jedno wyjście liniowe RCA, które umożliwia przewodowe połączenie z zewnętrznym głośnikiem aktywnym lub wzmacniaczem. Sygnał na wyjściu liniowym dostępny jest podczas odtwarzania płyty winylowej i w trybie Bluetooth. Za pomocą przewodu audio RCA - RCA (brak w zestawie) podłącz wyjście liniowe RCA w gramofonie do wejścia liniowego RCA w urządzeniu zewnętrznym; W urządzeniu zewnętrznym przełącz źródło w tryb wejścia liniowego i dostosuj poziom głośności; wybierz i odtwórz muzykę w gramofonie, a następnie dźwięk pojawi się zarówno w wbudowanym w gramofonie głośniku, jak i w zewnętrznym urządzeniu.

Aby uniknąć nakładania się dźwięku z wbudowanych w gramofon głośników i podłączonych pod wyjście liniowe RCA urządzeń zewnętrznych, możliwe jest zupełne wyciszenie dźwięku w głośnikach w gramofonie za pomocą pokrętła funkcyjnego (3). Sygnał na wyjściu liniowym ma stały poziom i jego głośność może być regulowana za pomocą regulatora głośności w urządzeniu zewnętrznym.

Wyjście słuchawkowe: podłącz słuchawki przewodowe do gniazda słuchawkowego na tylnym panelu gramofonu. Dźwięk we wbudowanych głośnikach zostanie wyciszony i będzie dostępny tylko w słuchawkach. Dostosuj poziom głośności w słuchawkach za pomocą pokrętła funkcyjnego (3).

Przy użyciu odpowiedniego przewodu, sygnał z wyjścia słuchawkowego można również wprowadzić do wejścia AUX np. w mikrowieży, aktywnych głośnikach itp.

W przypadku używania słuchawek Bluetooth sugerujemy podłączenie ich w trybie odtwarzania płyt winylowych z transmisją sygnału Bluetooth do urządzenia zewnętrznego (Bluetooth OUT). Sposób połączenia został opisany w poprzednim rozdziale niniejszej instrukcji.

Wymiana igły we wkładce AT3600L

Igła może wytrzymać około 300 godzin przy normalnym użytkowaniu. Zaleca się wymianę igły, gdy tylko zauważysz zmianę w jakości dźwięku.

1. Wyjmowanie igły z wkładki

a. Delikatnie chwyć palcami boki obudowy igły i przesuń ją w dół (jak na rysunku "A") b. Wyciągnij igłę tak jak pokazano na rysunku "B".

Uwaga: Podczas wyjmowania igły z wkładki należy to robić delikatnie. Użycie zbyt dużej siły może uszkodzić wkładkę lub złamać igłę.

2. Instalowanie nowej igły we wkładce

a. Przytrzymaj obudowę igły i włóż ją do wkładki w kierunku, jak pokazano na rysunku "C". b. Przesuń igłę w górę, jak pokazano na rysunku "D" do momentu aż się zablokuje we wkładce.

Ostrzeżenie:

1. Przed wymianą igły odłącz gramofon od zasilania. Nie wyjmuj samej igły z obudowy ani jej nie zginaj.
2. Ostre krawędzie, nie dotykaj igły, aby uniknąć zranienia dłoni. Trzymaj poza zasięgiem dzieci.

1. Zalecamy, aby wymianę rysika zlecić doświadczonemu lub profesjonalnemu serwisantowi.

Rozwiązywanie problemów

1. Gramofon nie może się włączyć. a. Sprawdź, czy podłączenie zasilania jest prawidłowe.
2. Brak dźwięku.

a. Spróbuj wyregulować pokrętło głośności i sprawdzić źródło odtwarzania. b. Skontaktuj się z centrum serwisowym, aby uzyskać pomoc, jeśli problem nadal występuje.

1. Zniekształcenia dźwięku.

a. Spróbuj odtwarzać muzykę przy niższym poziomie głośności.

b. Spróbuj wyczyścić płytę winylową i spróbuj ponownie.

1. Dźwięk jest przerywany w trybie Bluetooth.

a. Spróbuj przesunąć urządzenie Bluetooth bliżej gramofonu. b. Spróbuj ponownie sparować gramofon z urządzeniem Bluetooth.

Specyfikacja

Źródło zasilania: DC IN, 9V/1.5A Moc wyjściowa RMS: 2 x 5W, THD10%

Wersja Bluetooth: V5.1

Zasięg działania modułu Bluetooth: ok. 10 metrów

Częstotliwość transmisji: 2.402\~2.480GHz

Obsługiwane protokoły: A2DP/AVCTP/AVDTP/AVRCP/GAVDP/HFP/HID/OPP/RFCOMM/SPP

Odchylenie obrotów gramofonu: bicie osiowe <0.6mm

Siła nacisku wkładki: 3.5g (+/-0.5g)

Model wkładki: AT3600L, marka Audio Technica

Pobór mocy: 13.5W

Pobór mocy w trybie czuwania: <0.5W

(Uwagi: specyfikacja produktu może ulec zmianie bez wcześniejszego powiadomienia).

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM NEOTVÍRAT

Upozornění:

Puławska 403A, 02-801 Warszawa, Polska

Телефон: [phone], e-mail: [e-mail]

Puławska 403A, 02-801 Warszawa, Polska

Tηλέφωνο: [phone], e-mail: [e-mail]

Puławska 403A, 02-801 Warszawa, Polska

Telefon: [phone], e-mail: [e-mail]

Puławska 403A, 02-801 Warszawa, Polska

Telefon: [phone], e-mail: [e-mail]

W przypadku pytań lub problemów prosimy o kontakt z naszym serwisem.

Wszelkie prawa zastrzeżone. Wszystkie nazwy marek są zarejestrowanymi znakami towarowymi należącymi do odpowiednich podmiotów. Dane i parametry techniczne mogą ulec zmianie bez wcześniejszego uprzedzenia.

Niniejszy produkt został wyprodukowany i sprzedany na odpowiedzialność firmy 2N-Everpol Sp. z o.o. BLAUPUNKT, logo BLAUPUNKT oraz logo 100 LAT BLAUPUNKT są znakami towarowymi używanymi na podstawie licencji przez firmę 2N-Everpol Sp. z o.o. Więcej informacji na brand.blaupunkt.com. Wszystkie inne produkty, usługi, firmy, znaki towarowe, nazwy handlowe lub produkty i logo, o których mowa w niniejszym dokumencie, są własnością ich odpowiednich właścicieli.
