Тип продукт	Грамофон с ремъчно задвижване
Марка	Blaupunkt
Модел	VT100BK
Размери (Ш x Д x В)	420 x 350 x 120 мм
Тегло	3.5 кг
Захранване	AC 100-240V, 50/60Hz
Консумация на енергия	15 W
Система за задвижване	Ремъчно задвижване
Скорости	33 1/3, 45 об/мин
Диск	Алуминий, диаметър 300 мм
Тонрарм	Прав, статично балансиран
Картридж	Тип подвижен магнит (MM)
Изход	RCA линеен изход (вграден фонопредусилвател)
Вграден предусилвател	Да, превключващ се
Функции	Автоматично спиране, регулируема противотежест, анти-скит
Конструкция	MDF основа с фурнир от дърво
Капак против прах	Включен, с панти
Поддръжка	Почиствайте иглата с четка; сменяйте ремъка ако е износен
Безопасност	Автоматично изключване при край на плочата
Наличност на резервни части	Ремъци, картриджи, игли достъпни онлайн
Ремонтопригодност	Модулен дизайн, лесно за смяна на ремък и картридж
Държава на произход	Китай
Гаранция	1 година ограничена гаранция от производителя

Често задавани въпроси - VT100BK BLAUPUNKT

Как да свържа грамофона към високоговорителите си?

Използвайте включения RCA кабел, за да свържете линейния изход към усилвател или активни високоговорители. Ако вашият усилвател има фоновход, задайте превключвателя на предусилвателя на PHONO; в противен случай го задайте на LINE.

Защо грамофонът не се върти с правилната скорост?

Проверете дали ремъкът е правилно поставен на шайбата на двигателя и диска. С течение на времето ремъците могат да се разтегнат; сменете ако е необходимо. Също така се уверете, че селекторът за скорост е настроен на желаната скорост в об/мин.

Как да сменя иглата (стилуса)?

Внимателно издърпайте старата игла напред и надолу от картриджа. Подравнете новата игла и я натиснете нагоре, докато щракне на място. Винаги работете внимателно, за да избегнете повреди.

Какво да направя, ако звукът е изкривен или има бръмчене?

Първо проверете дали грамофонът е изравнен. Уверете се, че всички връзки са плътни. Уверете се, че превключвателят на предусилвателя е настроен правилно. Ако бръмченето продължава, опитайте да преместите грамофона далеч от високоговорители или друга електроника.

Мога ли да пускам плочи със скорост 78 об/мин на този грамофон?

Blaupunkt VT100BK поддържа само 33 1/3 и 45 об/мин. За плочи със 78 об/мин ще ви е необходим грамофон с тази скорост или отделен двигател.

Как да настроя силата на проследяване?

Завъртете противотежестта в задната част на тонарма. Използвайте манометър за налягане на иглата, за да зададете препоръчителната сила (обикновено 1.5-2.5 g за повечето картриджи). Консултирайте се с ръководството на вашия картридж за точната стойност.

Необходим ли е фонов предусилвател?

VT100BK има вграден превключваем предусилвател. Ако свързвате към усилвател с фоновход, задайте превключвателя на PHONO. За AUX или линейни входове го задайте на LINE.

Защо грамофонът спира преди края на плочата?

Функцията автоматично спиране може да е твърде чувствителна. Проверете дали механизмът не е блокиран. Някои грамофони имат регулируемо автоматично спиране; ако не, може да се наложи да го деактивирате.

Как да почистя плочите и иглата?

Използвайте четка от въглеродни влакна, за да премахнете праха от плочите. За иглата потопете четка за игла в почистващ разтвор и нежно почистете отзад напред. Не използвайте алкохол върху иглата.

Каква поддръжка изисква грамофонът?

Периодично проверявайте ремъка за износване и го сменете ако е необходимо. Смазвайте вала на двигателя с капка леко масло всяка година. Поддържайте диска и зоната на тонарма чисти.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ VT100BK BLAUPUNKT

За да се намали рискът от токов удар, не се разрешава демонтиране на капака, дори и на задната част на устройството. В самото устройство няма елементи, предназначени за самостоятелно ремонтиране от потребителите. С обслужване и ремонтиране на оборудването се занимават единствено квалифицирани служители на сервиза.

Обяснение на графичните символи:

Светкавица, завършваща със стрелка, в равностранен триъгълник предупреждава потребителя за неизолирано, „опасно“ напрежение около устройството, което напрежение може да има размери, заплашващи с токов удар.

Удивителният знак в равностранен триъгълник предупреждава потребителя, че в този момент в документацията, прикачена към устройството, се предоставя важна информация за обслужването и запазването на оборудването.

Моля, прочетете тази инструкция, преди да пристъпите към обслужване на устройството, за да се запознаете с неговите функции и да го използвате съгласно неговото предназначение. Това ще Ви осигури дълготрайно, безаварийно обслужване на устройството и удоволствие от използването му.

Важна информация

• Запазете инструкцията за ползване, както и информацията за безопасност, с цел използване в бъдеще.

• Да не се допуска прокапване или протичане на течност върху устройството.

• Също да не се използва на влажни места като например в баня.

• Да не се инсталира това устройство на следните места:

• Изложени на непосредствено действие на слънчеви лъчи или близо до радиатори.

• Да не се поставя на повърхността на друго стереофонично оборудване, което отделя топлина.

- На места, изложени на постоянна вибрация.

• Да не се поставя устройството близо до свещи или открит огън.

• Устройството може да се използва единствено по начина, описан в настоящата инструкция.

• Преди първото включване на захранването трябва да се уверите, че зарядното устройство е включено правилно.

• USB паметта се свързва непосредствено или с помощта на USB кабел с дължина до 25 см.

От съображения за сигурност да не се демонтират конструкциите, както и да не се осигурява достъп до вътрешността на устройството. Забранено е отвъртането на устройството, както и отварянето на неговата конструкция, тъй като вътре няма части, които биха могли да бъдат поправени от потребителя. С обслужването и поправката на оборудването се занимават единствено квалифицирани служители на сервиза.

1. Прочетете инструкцията – преди употреба прочетете цялата инструкция за обслужване, както и информацията за безопасност.
2. Запазете инструкцията – запазете инструкцията за употреба и обслужване с цел по-нататъшно използване.
3. Спазвайте предупрежденията – постъпвайте съгласно с всички предупреждения, поместени на устройството и съгласно с инструкцията за употреба.
4. Спазвайте инструкциите – постъпвайте съгласно инструкцията за употреба и насоките за потребителя.
5. Инсталация - настройвайте устройството в съответствие с инструкциите на производителя.
6. Източници на захранване - захранвайте устройството само от източници с параметри, посочени на захранващия кабел. Ако не сте сигурни каква енергия имате вкъщи, трябва да се свържете с продавача на устройството или местния доставчик на електрическа енергия.
7. Заземяване или поляризация на захранването – устройството не трябва да бъде заземявано. Уверете се, че щепселът е изцяло пъхнат в електрическата мрежа или удължителния кабел, за да не се откриват щифтовете или контактите. Някои версии на устройството могат да бъдат оборудвани с поляризиран адаптер за променлив ток (с по-широк щифт). Този щепсел може да бъде вкаран в гнездото само по един начин. Това е функция за обезопасяване. Ако не можете да поставите щепсела в гнездото, опитайте да го обърнете. Ако щепселът все още не се побира в гнездото, поискайте от електротехник да го смени. Не изваждайте предпазителите от поляризирания щепсел. Ако използвате удължителен кабел или захранващ кабел, различен от тези, предоставени с устройството, той трябва да има съответните щепсели и одобрения за безопасност, изисквани в дадената страна.
8. Обезопасяване на захранващия кабел - Захранващите кабели трябва да бъдат насочвани така, че да не може да се стъпва по тях, да не бъдат притискани или прерязани от поставени върху тях предмети. Обърнете специално внимание на щепселите, контактите и мястото, където кабелите се извеждат от устройството.
9. Претоварване - Не претоварвайте стенните контакти, удължителите и електро-разпределителите, тъй като това може да доведе до пожар или токов удар.
10. Вентилация - устройството трябва да бъде охлаждано правилно. Не поставяйте устройството на легло, диван или подобни повърхности. Не покривайте уреда с покривки, салфетки, вестници и др.
11. Топлина - не поставяйте устройството в близост до източници на топлина като радиатори, лъчеви нагреватели, печки или други уреди (включително топлинни генератори), които произвеждат топлина. Не поставяйте запалени свещи или друг открит огън върху устройството.
12. Вода и влага - За да намалите риска от пожар или токов удар, не излагайте устройството на пряк дъжд, вода или влага, например в сауната или в банята. Не използвайте това устройство близо до вода като вана, мивка, кухненска мивка или вана, в мокро помещение или в близост до плувен басейн (или на подобни места).
13. Предмети и течности в устройството - не вкарвайте предмети през отворите на устройството, тъй като могат да влязат в контакт с опасни точки и компоненти на напрежение, което може да доведе до пожар или токов удар. При никакви обстоятелства не трябва да разливате течности по повърхността на устройството. Не поставяйте върху устройството предмети, съдържащи течности.
14. Почистване - Преди почистване винаги изключвайте устройството от контакта. Прахът около високоговорителя може да премахнете с помощта на суха кърпа. Ако за почистването ще използвате аерозол, не насочвайте пръскачката директно към устройството, а към кърпата. Внимавайте да не повредите задвижващите устройства.
15. Допълнително оборудване - Не използвайте аксесоари, които не са одобрени от производителя, тъй като те могат да представляват риск.
16. Аксесоари - Не поставяйте устройството върху нестабилна количка, стойка, статив, конзола или маса. Устройството може да се преобърне и повреди, както и може да причини сериозни наранявания у деца или възрастни. Използвайте само колички, стойки, стативи, конзоли и маси, определени от производителя или продавани заедно с устройството. Сглобете уреда съгласно инструкциите на производителя, като използвате монтажния комплект, препоръчан от производителя.
17. Преместване на устройството - устройството, поставено на количката, трябва да се премества много внимателно. Внезапно спиране, твърде голяма сила или неравна повърхност може да доведе до преобръщане на количката заедно с устройството.
18. Период на неизползване на устройството - Изключете захранващия кабел от контакта по време на гръмотевични бури, или когато не използвате уреда за по-дълъг период от време.
19. Обслужване - не се опитвайте самостоятельно да правите преглед на устройството. Отварянето на капака може да доведе до опасно напрежение и да изложи потребителя на други опасности. С консервация и ремонтиране на оборудването се занимават единствено квалифицирани служители на сервиза.
20. Когато устройството не е в употреба, извадете захранващия кабел от контакта. Когато устройството е свързано към източник на захранване, то е в режим на готовност и не е напълно изключено.
21. Резервни части - при подмяна на части се уверете, че техникът е използвал препоръчаните от производителя резервни части или също, че частите са идентични с оригиналните. Подмяната с неодобрени части може да доведе до пожар, токов удар или други опасности.
22. Главни предпазители - за да предпазите устройството за постоянно от пожар, използвайте предпазители от съответния тип и параметри. Параметрите на предпазителите в даден обхват на напрежение са обозначени на устройството.
23. Не увеличавайте силата на звука, когато слушате част от песен с ниска сила на звука или при липсата на входен аудио сигнал. В противен случай при бързото увеличаване на силата на сигнала може да се стигне до повреда на високоговорителя.
24. Единственият начин за напълно изключване на устройството от източника на захранване е да изключите захранващия кабел от контакта или от устройството. Винаги, когато използвате устройството, трябва да има достъпен захранващ контакт или захранващ кабел.
25. Устройството трябва да се постави близо до контакт или удължителен кабел и така, че да е винаги достъпно.
26. Максималната температура на околната среда на устройството е 35 °C.
27. Инструкции за електростатично разреждане - ако работата на устройството е прекъсната от електростатичен разряд, изключете уреда и повторно включете устройството или го преместете на друго място.
28. Батерия

a. Не излагайте батериите на прекомерна топлина, като например слънчеви лъчи, огън и др.

1. Когато използвате батериите, обърнете внимание на изискванията за опазване на околната среда.

в. Предупреждение за използване на батерията: За да се избегне изтичане на батерията, което може да доведе до нараняване или повреда на устройството:

При поставяне на батерията, обърнете внимание на нейните полюси (+ и -). Не използвайте едновременно различни батерии - стари и нови, стандартни и алкални и др. Извадете батериите от устройството, ако няма да го използвате за по-дълъг период от време.

ВНИМАНИЕ

Устройството не трябва да се използва от хора (включително деца) с намалени физически, сензорни или психически способности и лица с недостатъчни познания и опит, освен ако не са под наблюдението на лице, отговорно за тяхната безопасност и не са инструктирани как безопасно да използват устройството. Необходимо е присъствие на възрастни, ако устройството се използва от деца; това ще осигури безопасно използване на устройството.

1. Не оставяйте устройството без надзор! Изключвайте устройството, когато не го използвате, дори и за кратко време.
2. Не включвайте устройството чрез външен часовник, нито чрез отделна система за дистанционно управление.
3. За да избегнете опасност при повреда на захранващия кабел, подмяната трябва да се извърши от производителя, от упълномощен сервизен център или от друго квалифицирано лице.
4. Преди да използвате уреда, се уверете, че напрежението му съответства на напрежението на местното захранване.
5. Не покривайте вентилационните изходи, например с вестници, покривки, завеси и др. Уверете се, че над устройството има най-малко 20 см свободно пространство и от всяка страна на уреда - най-малко 5 см.
6. Не допускайте да капят или да се разливат течности или не поставяйте предмети, съдържащи течности като например вази.
7. За да избегнете пожар или токов удар, предпазвайте устройството от горещи места, дъжд, влага и прах.
8. Не поставяйте устройството близо до водоизточници като кранове, вани, перални машини или плувни басейни. Поставете устройството на равна и стабилна повърхност.
9. Не излагайте устройството на силни магнитни полета.
10. Не поставяйте устройството директно върху усилвателя или приемника.
11. Не поставяйте устройството на влажно място, тъй като влагата има вреден ефект върху електрическите компоненти.
12. При внасяне на устройството от студено на топло или на влажно място, може да се образува конденз върху обектива вътре в плейъра. В този случай устройството няма да работи правилно. Оставете включения уред в продължение на около един час, за да може влагата да се изпари.
13. Не почиствайте устройството с химически разтворители, тъй като те могат да повредят лаковото покритие на конструкцията. Избършете устройството с чиста, суха или леко влажна кърпа.
14. Когато изваждате щепсела от контакта, винаги издърпвайте щепсела, а не захранващия кабел.
15. Когато устройството е включено в близост до телевизор, то може да е източник на смущения под формата на линии на екрана. Това зависи от дължината на телевизионната вълна. Не означава неизправност на устройството или телевизора. Ако видите такива линии, преместете устройството далеч от телевизора.
16. Захранващият щепсел се използва за изключване на захранващото напрежение и трябва да е винаги на разположение.
17. За да предотвратите евентуална загуба на слух, не слушайте силна музика в продължение на дълги периоди от време.

ВНИМАНИЕ

Декларация

С настоящото Blaupunkt Competence Center 2N-Everpol Sp. z o.o. декларира, че това устройство отговаря на изискванията и други приложими разпоредби на Директива 2014/53/ЕС. Пълната декларация за съответствие може да бъде намерена на www.blaupunkt.com в раздела за продукти.

Отговорно лице: 2N-Everpol Sp. Z o.o.

Продуктът е произведен от висококачествени материали и компоненти, които могат да бъдат рециклирани и повторно използвани.

Ако на вашето устройство има символ със зачеркнат контейнер за боклук, това означава, че продуктът е обхванат от разпоредбите на Европейска директива 2012/19/ЕС. Въз основа на това, моля, следвайте местните разпоредби и се запознайте с изискванията за вашата местна система за събиране на електрически и електронни отпадъци и, в случай на този продукт, спазвайте ги.

НЕ ИЗХВЪРЛЯЙТЕ ТОЗИ ПРОДУКТ С ВАШИТЕ ДОМАКИНСКИ ОТПАДЪЦИ!

Правилното изхвърляне на използвания продукт ще предотврати отрицателните ефекти върху околната среда и човешкото здраве.

Устройството е оборудвано с батерии, които са част от европейска директива 2006/66/EC. Не изхвърляйте батериите заедно с битови отпадъци. Запознайте се с изискванията на местната система за събиране на батерии, тъй като правилната употреба на стария продукт ще предотврати потенциални негативни последствия за околната среда и човешкото здраве.

Информация за опазване на околната среда

Пакетът съдържа само необходимите елементи. Положени са всички усилия, за да се гарантира, че трите компонента на опаковката са лесни за разделяне: картонена кутия, полистиролова пяна (вътрешна защита) и полиетилен (торбички, защитен лист). Устройството е изработено от материали, които могат да бъдат рециклирани и повторно използвани, след като се демонтират от специализирана фирма. Спазвайте местните разпоредби за изхвърляне на опаковъчни материали, отпадъчни батерии и ненужно оборудване.

Записването и възпроизвеждането на материали може да изисква съгласие. Вижте Закона за авторските права и правата на изпълнителите/ артистите.

Забележка относно ERP2 (на устройства, свързани с енергопотребление)

Настоящото устройство с екопроекта отговаря на изискванията на етап 2 от Регламента на Комисията (ЕО) № 1275/2008 за прилагане на Директива 2009/125 / ЕО относно консумацията на енергия от електроуреди за офиса и дома.

Bluetooth

Собственик на търговските знаци и логото Bluetooth® е фирма Bluetooth SIG, Inc. USA. Използването на тези знаци и логото подлежи на лицензиране. Другите знаци и търговски названия принадлежат на съответните собственици.

Благодарим Ви, че избрахте нашия модел, моля, запознайте се внимателно с настоящата инструкция, преди да започнете да използвате устройството. Моля, съхранете инструкцията за използване в бъдеще.

Разположение на елементите за управление

1- Плоча на грамофона 2- Касета за грамофон с игла 3- Функционално копче (включване/изключване на захранването, избор на режим на възпроизвеждане, регулиране на силата на звука) 4- LED индикатор за режима на възпроизвеждане. (Бял цвят = режим на възпроизвеждане на винили; Бяла мигаща = режим на възпроизвеждане на винили с предаване на Bluetooth сигнал към външно устройство, напр. външни активни високоговорители, Bluetooth слушалки и др; Син цвят = Bluetooth режим на възпроизвеждане за външни устройства - смартфон, таблет, компютър) 5- Монтажен пръстен за закрепване на винила върху плочата на грамофона 6- Превключвател за управление на възпроизвеждането напред/назад 7- Превключвател за избор на размера на грамофонната плоча: 7" или 12" 8- Превключвател за скоростта на възпроизвеждане (33 об./мин. или 45 об./мин.) 9- Бутон START/STOP за стартиране и спиране на възпроизвеждането на винили 10- Бутон UP/DOWN за спускане и повдигане на рамото на грамофона 11- Бутон REPEAT за стартиране на функцията повтаряне на възпроизвеждането на плочата 12- Вграден високоговорител 13- Пръстен за центриране на плоча с голям отвор 14- Държач за центриращ и фиксиращ пръстен за плочи 15- Изход за слушалки 16- Гнездо за захранване с постоянен ток 17- Линеен изход аудио RCA

Преди да използвате грамофона за първи път, отстранете предпазния кабел от рамото на грамофона и внимателно свалете прозрачната защитна обвивка на иглата (вж. снимката по-долу). Присъединете доставеното захранващо устройство AC/DC към домашно гнездо AC, за да получите източник на захранване, след което присъединете DC конектора на захранването към захранващото гнездо DC на задния панел.

(Отстранете прозрачната защитна обвивка на иглата)

Включване/изключване на грамофона/режим на възпроизвеждане/регулиране на силата на звука: натиснете и задръжте функционалното копче за 3 секунди, за да включите/изключите устройството; натиснете за кратко въртящото копче, за да превключите режима на възпроизвеждане между възпроизвеждане на винил / Bluetooth OUT / Bluetooth IN. При превключване на режима на възпроизвеждане ще се появи съответно гласово съобщение, указващо избрания режим. Завъртете копчето, за да намалите или увеличите изходящата сила на звука.

Общи забележки за виниловите плочи:

1. Преди да пуснете винилова плоча, трябва да я почистите от всякакви прахови частици или прах. За целта използвайте подходяща четка, а при по-силно замърсяване - специален препарат за почистване на винили. Тези аксесоари не са част от комплекта.
2. Замърсената и прашна плоча ще окаже значително влияние върху качеството на възпроизвеждания звук, което може да се прояви като пукане и незначителни изкривявания.
3. Ако повърхността на плочата е неравна (често срещано явление при по-старите плочи), това може да доведе до клатушкане на плочата по време на възпроизвеждане и да промени траекторията на пистата, което ще се отрази на качеството на звука. Моля, обърнете внимание, че това не е дефект на този грамофон. За да намалите това явление, опитайте се да поставите правилно винила върху плочата на грамофона и да го фиксирате добре с фиксиращия пръстен.

Възпроизвеждане на винилови плочи

За да възпроизведете плочата, следвайте стъпките по-долу.

1. Включете устройството, натиснете за кратко функционалното копче (3), за да влезете в режим на възпроизвеждане на винили. Светодиодният индикатор за избор на режим (4) ще светне с бяла светлина и от високоговорителя ще се генерира звуково съобщение "VINYL".
2. Натиснете и задръжте левия и десния бутон на блокадата на фиксиращия пръстен на виниловата плоча, за да го извадите от държача на задния панел на грамофона
3. Внимателно поставете виниловата плоча върху плочата на грамофона, след което я закрепете с помощта на фиксиращия пръстен, като го захванете за щифта, стърчащ от централния отвор на плочата.
4. Използвайте бутоните на предния панел, за да изберете подходящия размер на плочата (7) и оборотите (8).
5. Натиснете за кратко бутон START/STOP, за да стартирате възпроизвеждането на плочата. Рамото на грамофона автоматично ще се придвижи до ръба на плочата, за да започне да възпроизвежда първата песен. Натиснете отново този бутон, за да спрете възпроизвеждането, и рамото на грамофона автоматично ще се върне в стойката си.
6. За да преминете към предишната или следващата песен, преместете съответно превключвателя за управление на възпроизвеждането напред/назад (6); за да повдигнете или спуснете рамото на грамофона, натиснете бутона UP/DOWN (10).
7. Натиснете за кратко бутона за повтаряне REPEAT (11), за да активирате функцията за повторение при възпроизвеждане на винил. Светодиодният индикатор (4) ще светне със зелена светлина. Когато устройството завърши възпроизвеждането на плочата, рамото автоматично ще се премести и ще започне да възпроизвежда плочата отначало. Натиснете отново бутона REPEAT (11), за да отмените функцията за повторение.

Възпроизвеждане на плочи с голям централен отвор (обикновено плочи със скорост на възпроизвеждане 45 об./мин.): Когато възпроизвеждате винилова плоча с голям централен отвор, първо поставете центриращия пръстен, намиращ се в държача на задния панел на грамофона, върху вдлъбнатината в плочата на грамофона (в центъра), след това поставете виниловата плоча с голям отвор върху плочата на грамофона и фиксирайте фиксиращия пръстен, така че закопчалките, които стърчат от центриращия пръстен, да се плъзнат в отворите от вътрешната страна на фиксиращия пръстен. Вижте фигурата по-долу, показваща тази операция.

Възпроизвеждане на винилови плочи с предаване на Bluetooth сигнал към външно устройство (Bluetooth OUT):

Този модел има функция Bluetooth OUT, която позволява безжично предаване на аудиосигнала по време на възпроизвеждане на винил към външни устройства, като активни Bluetooth високоговорители (например BLAUPUNKT BS60, BS50, BS40 или други), Bluetooth слушалки и други високоговорители с Bluetooth IN. За да активирате функцията за предаване на аудиосигнал към външно Bluetooth устройство, използвайте функционалното копче (3), за да изберете режим на възпроизвеждане на винилова плоча с предаване на Bluetooth сигнал (светодиодният индикатор на режима на възпроизвеждане трябва да мига в бяло, което показва готовност за сдвояване с външно Bluetooth устройство, а от високоговорителя ще се генерира аудиосъобщение - "VINYL STREAM"). Включете външното Bluetooth устройство и го превключете в режим на Bluetooth сдвояване (проверете инструкцията на външното устройство за подробна информация), този грамофон автоматично ще открие и ще се свърже с външното Bluetooth устройство. След успешно сдвояване с външно Bluetooth устройство светодиодният индикатор ще се стабилизира и ще светне с бяла светлина, и от високоговорителя ще се генерира звуково съобщение - "CONNECTED". След това натиснете бутона START/STOP (9), за да стартирате възпроизвеждането на винилова плоча и звукът ще се възпроизвежда чрез външното Bluetooth устройство.

Забележки:

1. Моля, обърнете внимание, че в този режим на възпроизвеждане контролът на силата на звука е достъпен за свързаното външно устройство, а не за този грамофон.
2. Оптималното работно разстояние между този грамофон и външно Bluetooth устройство е 10 метра, без да има препятствия между устройствата.

Възпроизвеждане чрез Bluetooth IN

Този грамофон е снабден с функция Bluetooth, която позволява безжично възпроизвеждане на музика от други Bluetooth устройства (напр. смартфони, таблети, телевизори и др.) чрез вградени високоговорители.

1. Включете устройството и натиснете функционалния бутон (3), докато светодиодният индикатор за избор на режим (4) започне да мига в синьо и от високоговорителя се генерира звуково съобщение - "BLUETOOTH", което показва, че устройството е готово за сдвояване с външно Bluetooth устройство.
2. Включете функцията Bluetooth на външното Bluetooth устройство и потърсете налични устройства за сдвояване (проверете инструкцията за експлоатация на външното устройство), след което проверете наличното Bluetooth устройство в списъка. Изберете "BP VT100" за сдвояване, светодиодният индикатор за избор на режим (4) на този грамофон ще светне с постоянна светлина след успешно сдвояване и от високоговорителя му ще се излъчи звуково съобщение - "CONNECTED".
3. Изберете и пуснете музика от външно Bluetooth устройство, регулирайте силата на звука по подходящ начин и след това звукът ще излиза от вградения високоговорител на този грамофон.
4. В режим на възпроизвеждане чрез Bluetooth използвайте външното Bluetooth устройство за управление.

Забележки:

a. Не е гарантирано, че всички Bluetooth устройства ще се сдвоят правилно поради различните конструкции и марки. b. Най-доброто разстояние за работа за Bluetooth е 10 метра без препятствия между устройствата. c. Устройството може да се сдвоява и да работи само с едно Bluetooth устройство в даден момент. d. В случай на телефонно обаждане по време на възпроизвеждане Bluetooth: музиката временно ще бъде спряна и възобновена, когато телефонното обаждане приключи.

Линеен изход RCA

Грамофонът има един линеен изход RCA, който позволява кабелна връзка с външен активен високоговорител или усилвател. Сигналът от линейния изход е достъпен по време на възпроизвеждане на винил и в режим Bluetooth. С помощта на аудиокабел RCA - RCA (не е приложен в комплекта) свържете линейния изход RCA на грамофона към линейния вход RCA на външното устройство; На външното устройство превключете източника в режим на линеен вход и регулирайте нивото на звука; изберете и възпроизведете музиката на грамофона, звукът ще се появи както във вградения високоговорител на грамофона, така и във външното устройство.

За да се избегне припокриване на звука между вградените високоговорители на грамофона и външните устройства, свързани към линейния изход RCA, е възможно напълно да се заглуши звукът от високоговорителите на грамофона с помощта на функционалното копче (3). Сигналът на линейния изход е с фиксирано ниво и силата му може да се регулира с помощта на регулатора на силата на звука на външното устройство.

Изход за слушалки: свържете жични слушалки към гнездото за слушалки на задния панел на грамофона. Звукът от вградените високоговорители ще бъде заглушен и ще се възпроизвежда само в слушалките. Регулирайте силата на звука на слушалките с помощта на функционалното копче (3).

С помощта на подходящ кабел сигналът от изхода за слушалки може да се подаде и към входа AUX напр. в микро система, активни високоговорители и др.

Когато използвате Bluetooth слушалки, препоръчваме да ги свържете в режим на възпроизвеждане на винил с предаване на Bluetooth сигнал към външно устройство (Bluetooth OUT). Начинът на свързване е описан в предишния раздел на тази инструкция.

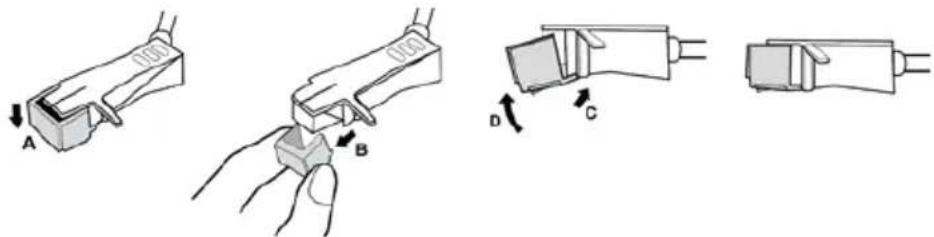

Смяна на иглата в касета АТ3600L

Иглата може да издържи приблизително 300 часа при нормална употреба. Препоръчително е да смените иглата веднага щом забележите промяна в качеството на звука.

1. Изваждане на иглата от касетата

a. Внимателно хванете с пръсти страните на корпуса на иглата и го преместете надолу (както е показано на фигура "А") b. Издърпайте иглата, както е показано на фигура "В".

Забележка: Когато изваждате иглата от касетата, трябва да бъдете внимателни. Използването на твърде голяма сила може да повреди касетата или да счупи иглата.

2. Инсталиране на нова игла в касетата

a. Задръжте корпуса на иглата и го поставете в касетата в посоката, показана на фигура "C". b. Преместете иглата нагоре, както е показано на фигура "D", докато се застопори в касетата.

1. Преди да смените иглата, изключете грамофона от електрическото захранване. Не изваждайте самата игла от корпуса и не я огъвайте.
2. Остри ръбове, не докосвайте иглата, за да не нараните ръката си. Да се съхранява на място, недостъпно за деца.

1. Препоръчваме ви да се обърнете към опитен или професионален сервисен техник, който да смени стилуса.

Решаване на проблеми

1. Грамофонът не може да се включи. а. Проверете, дали захранването е свързано правилно.
2. Липса на звук.

а. Опитайте да регулирате копчето за силата на звука и да проверите източника на възпроизвеждане. b. Свържете се със сервизен център, ако проблемът продължава.

1. Деформиране на звука.

а. Опитайте да възпроизвеждате музиката при по-ниско ниво на силата на звука. b. Почистете виниловата плеча и опитайте отново.

1. Звукът прекъсва в режим Bluetooth.

а. Преместете устройството Bluetooth по-близо до грамофона. b. Опитайте отново да сдвоите грамофона с Bluetooth устройството.

Спецификация

Източник на захранване: DC IN, 9V/1.5A Изходна мощност RMS: 2 x 5W, THD10% Версия Bluetooth: V5.1 Работен обхват на Bluetooth модула: приблизително 10 метра Честота на трансмисия: 2,402\~2,480GHz Обслужвани протоколи: A2DP/AVCTP/AVDTP/AVRCP/GAVDP/HFP/HID/OPP/RFCOMM/SPP Отклонение на оборотите на грамофона: аксиално биене < 0.6mm Сила на натиск на касетата: 3,5g (+/0,5g) Модел на касетата: AT3600L, марка Audio Technica Консумация на мощност: 13,5 W Консумация на мощност в режим готовност: < 0,5 W (Забележка: спецификацията на продукта може да бъде променена без предизвестие).
