Τύπος προϊόντος	Ηλεκτρικό αλυσοπρίονο
Μάρκα	Gardena
Μοντέλο	CST 3519-X
Διαστάσεις (Μ × Π × Υ)	450 × 250 × 250 mm
Βάρος	3,5 kg
Τροφοδοσία	230 V ~ 50 Hz, 1500 W
Μήκος οδηγού αλυσίδας	35 cm
Ταχύτητα αλυσίδας	13 m/s
Χωρητικότητα δοχείου λαδιού	100 ml
Στάθμη θορύβου (LpA)	95 dB(A)
Δονήσεις (μπροστινή/πίσω λαβή)	5,5 / 6,0 m/s²
Κύριες λειτουργίες	Κοπή κλαδιών, πριόνισμα ξύλου, κλάδεμα
Συντήρηση και καθαρισμός	Τακτικός καθαρισμός οδηγού και αλυσίδας, ακόνισμα αλυσίδας
Ασφάλεια	Φρένο αλυσίδας, προστασία αντι-κλωτσήματος, διακόπτης ασφαλείας
Ανταλλακτικά και επισκευασιμότητα	Οδηγός αλυσίδας, αλυσίδα, προστατευτικό κάλυμμα, γρανάζι κίνησης
Γενικές πληροφορίες	Ηλεκτρικό πριόνι για οικιακή χρήση, εύκολο στην εκκίνηση και εργονομικό

Συχνές ερωτήσεις - CST 3519-X GARDENA

Πώς να ακονίσω την αλυσίδα του πριονιού Gardena CST 3519-X;

Χρησιμοποιήστε μια στρογγυλή λίμα κατάλληλη για το βήμα της αλυσίδας (συνήθως 4,0 mm). Λιμάρετε κάθε δόντι ακολουθώντας την αρχική γωνία. Ανατρέξτε στο εγχειρίδιο για λεπτομερείς οδηγίες.

Τι είδους λάδι να χρησιμοποιήσω για τη λίπανση της αλυσίδας;

Χρησιμοποιήστε ειδικό λάδι για αλυσίδα πριονιού, βιοδιασπώμενο αν είναι δυνατό. Μη χρησιμοποιείτε μεταχειρισμένο λάδι κινητήρα.

Πώς να αντικαταστήσω τον οδηγό αλυσίδας;

Ξεβιδώστε το προστατευτικό κάλυμμα, αφαιρέστε τον παλιό οδηγό και την αλυσίδα. Τοποθετήστε τον νέο οδηγό, επανατοποθετήστε την αλυσίδα τηρώντας τη φορά κοπής, στη συνέχεια σφίξτε ξανά το κάλυμμα.

Το πριόνι δεν ξεκινά, τι να κάνω;

Ελέγξτε την ηλεκτρική σύνδεση, το καλώδιο τροφοδοσίας και την ασφάλεια. Βεβαιωθείτε ότι το φρένο αλυσίδας είναι απενεργοποιημένο. Εάν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης.

Πώς να τεντώσω σωστά την αλυσίδα;

Χαλαρώστε το προστατευτικό κάλυμμα, περιστρέψτε τη βίδα τάνυσης έως ότου η αλυσίδα είναι τεντωμένη (χωρίς χαλαρότητα αλλά ευέλικτη). Ξαναβιδώστε το κάλυμμα.

Ποιο είναι το μέγιστο μήκος κοπής;

Με οδηγό 35 cm, το μέγιστο μήκος κοπής είναι περίπου 30 cm.

Το πριόνι δονείται πολύ, είναι φυσιολογικό;

Ένα ορισμένο επίπεδο δόνησης είναι φυσιολογικό. Εάν οι δονήσεις είναι υπερβολικές, ελέγξτε το σφίξιμο του οδηγού και την κατάσταση της αλυσίδας. Μπορεί να χρειαστεί ακόνισμα ή αντικατάσταση.

Μπορεί να χρησιμοποιηθεί το πριόνι σε βροχή;

Όχι, η χρήση σε υγρό καιρό είναι επικίνδυνη. Χρησιμοποιείτε το πριόνι μόνο σε ξηρό καιρό και σε στεγνό ξύλο.

Πού μπορώ να βρω ανταλλακτικά για το Gardena CST 3519-X;

Τα ανταλλακτικά διατίθενται στους αντιπροσώπους Gardena ή online στην επίσημη ιστοσελίδα. Χρησιμοποιήστε την αναφορά μοντέλου για να αναγνωρίσετε τα εξαρτήματα.

Πώς να καθαρίσω το πριόνι μετά τη χρήση;

Αποσυνδέστε το πριόνι. Καθαρίστε τον οδηγό και την αλυσίδα με μια βούρτσα. Αδειάστε το δοχείο λαδιού αν χρειαστεί. Αποθηκεύστε το πριόνι σε ξηρό μέρος.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CST 3519-X GARDENA

GR Οδηγίες χρήσεως Ηλεκτρικό αλυσοπρίονο

1) Καλώδιο 2) Πίσω λαβή 3) Πίσω προφυλακτήρας χεριού 4) Ένδειξη ελέγχου δοχείου λαδιού 5) Εξαεριστήρες 6) Διακόπτης 7) Καπάκι δοχείου λαδιού 8) Μπροστινή λαβή 9) Μπροστινός προφυλακτήρας χεριού/μοχλός φρένου αλυσίδας 10) Προστατευτικό με καρφιά 11) Χειρολαβή εντατήρα αλυσίδας 12) Πείρος ακινητοποίησης αλυσίδας 13) Κάλυμμα γραναζιού κίνησης 14) Οπή λίπανσης 15) Αυλάκωση λάμας-οδηγού 16) Λάμα-οδηγός 17) Γρανάζι μύτης 18) Μηχανισμός τάνυσης αλυσίδας 19) Μπλοκ διακόπτη 20) Κάλυμμα λάμας-οδηγού 21) Αλυσίδα 22) Εγχειρίδιο 23) Δόντι κοπής 24) Ένδειξη βάθους κοπής 25) Δόντι κίνησης 26) Στοιχείο κοπής 27) Γρανάζι κίνησης 28) Βίδα μπλοκ λάμας 29) Συγκρατητής καλωδίου 30) Μαγνήτης 31) Οπή λίπανσης 32) Φιάλη λαδιού

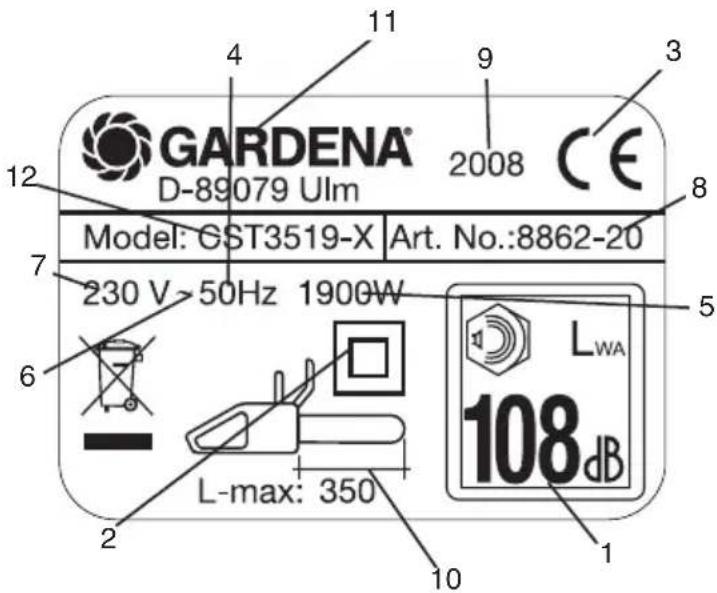

ΕΠΕΞΗΓΗΣΗ ΠΙΝΑΚΙΔΑΣ

1) Επίπεδο εγγυημένης ηχητικής ισχύος με βάση την οδηγία 2000/14/ΕΚ

2) Εργαλείο κατηγορίας II

3) Σήμα συμμόρφωσης CE

4) Ονομαστική συχνότητα

5) Ονομαστική ισχύς

6) Εναλλασσόμενο ρεύμα

7) Ονομαστική τάση

8) Κωδικός προϊόντος

9) Έτος κατασκευής

10) Μέγιστος μήκος λάμας-οδηγού

11) Όνομα και διεύθυνση του κατασκευαστή

12) Μοντέλο

B. ΠΡΟΛΗΨΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

ΕΝΝΟΙΑ ΤΩΝ ΣΥΜΒΟΛΩΝ

Γενικές προειδοποιήσεις ασφαλείας για ηλεκτρικά εργαλεία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Εάν δεν τηρηθούν οι προειδοποιήσεις και οι οδηγίες μπορεί να προκληθεί ηλεκτροπληξία, πυρκαγιά ή/και σοβαρός τραυματισμός. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

Με τον όρο “ηλεκτρικό εργαλείο” στις προειδοποιήσεις εννοείται το ηλεκτρικό εργαλείο που λειτουργεί με ρεύμα (με καλώδιο) ή το ηλεκτρικό εργαλείο που λειτουργεί με μπαταρία (χωρίς καλώδιο).

1) Ασφάλεια χώρου εργασίας a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Στους ακατάστατους και σκοτεινούς χώρους προκαλούνται ευκολότερα ατυχήματα. β) Μη λειτουργείτε τα ηλεκτρικά εργαλεία σε εκρηκτικά περιβάλλοντα, όπως σε περιβάλλοντα όπου υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν σπίθες που μπορεί να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών. γ) Κρατάτε τα παιδιά και τους παρευρισκόμενους μακριά όταν λειτουργείτε το ηλεκτρικό εργαλείο. Εάν αποσπαστεί η προσοχή σας υπάρχει περίπτωση να χάσετε τον έλεγχο.

2) Ηλεκτρική ασφάλεια a) Τα βύσματα των ηλεκτρικών εργαλείων πρέπει να ταιριάζουν με την πρίζα. Ποτέ μην τροποποιείτε το βύσμα με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε βύσματα προσαρμογέων με γειωμένα ηλεκτρικά εργαλεία. Τα μη τροποποιημένα βύσματα και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. β) Αποφεύγετε τη σωματική επαφή με επιφάνειες συνδεδεμένες στη γείωση ή στην ουδέτερη φάση, όπως σωλήνες, θερμάστρες, μαγειρικές συσκευές και ψυγεία. Εάν το σώμα σας έρθει σε επαφή με γείωση ή ουδέτερη φάση υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας. γ) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε υγρές συνθήκες. Η εισαγωγή νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. δ) Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για να μεταφέρετε, να τραβάτε ή να βγάζετε από την πρίζα το ηλεκτρικό εργαλείο. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδι, αιχμηρές άκρες ή κινούμενα μέρη. Τα καλώδια που έχουν υποστεί ζημιά ή έχουν μπλεχτεί αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

ε) Όταν λειτουργείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο προέκτασης κατάλληλο για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

στ) Εάν η λειτουργία του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, χρησιμοποιήστε τροφοδοτικό με διάταξη προστασίας από διαρροή ρεύματος (RCD). Η χρήση διάταξης RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

a) Όταν λειτουργείτε ηλεκτρικά εργαλεία πρέπει να είστε σε ετοιμότητα, να βλέπετε τι κάνετε και να χρησιμοποιείτε κοινή λογική. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών ουσιών, αλκοόλ ή φαρμάκων. Μια στιγμή απροσεξίας κατά τη λειτουργία ηλεκτρικών εργαλείων μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

β) Χρησιμοποιείτε προσωπικό προστατευτικό εξοπλισμό. Φοράτε πάντα προστατευτικά για τα μάτια. Προστατευτικός εξοπλισμός, όπως μάσκα για τη σκόνη, αντιολισθητικά υποδήματα, κράνος ή προστατευτικά ακοής που χρησιμοποιούνται στις αντίστοιχες συνθήκες μειώνουν τις πιθανότητες τραυματισμού. Τον προστατευτικό ρουχισμό μπορείτε να τον βρείτε σε προμηθευτές ρουχισμού εργασίας.

γ) Αποφεύγετε την κατά λάθος έναρξη λειτουργίας. Βεβαιωθείτε ότι ο διακόπτης είναι στη θέση απενεργοποίησης (off) πριν συνδέσετε το εργαλείο στο ρεύμα ή/και στην μπαταρία, το σηκώσετε ή το μεταφέρετε. Η μεταφορά ηλεκτρικών εργαλείων με το δάκτυλο στο διακόπτη λειτουργίας ή η σύνδεση ηλεκτρικών εργαλείων στο ρεύμα με το διακόπτη στη θέση ενεργοποίησης αυξάνει τις πιθανότητες ατυχήματος.

δ) Μην τεντώνεστε. Πατάτε γερά και σταθερά και διατηρείτε πάντα την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.

ε) Να είστε ντυμένοι κατάλληλα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα μέρη. Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να πιαστούν σε κινούμενα μέρη.

4) Χρήση και φροντίδα ηλεκτρικών εργαλείων

a) Μην ασκείτε δύναμη στο ηλεκτρικό εργαλείο. Χρησιμοποιείτε το ηλεκτρικό εργαλείο που είναι κατάλληλο για το είδος της εργασίας που εκτελείτε. Το κατάλληλο ηλεκτρικό εργαλείο θα εκτελέσει την εργασία για την οποία σχεδιάστηκε καλύτερα και με μεγαλύτερη ασφάλεια.

β) Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο εάν ο διακόπτης λειτουργίας δεν το ανάβει και δεν το σβήνει. Ένα ηλεκτρικό εργαλείο που δεν ελέγχεται από το διακόπτη λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.

γ) Αποσυνδέστε το βύσμα από το ρεύμα ή/και βγάλτε τις μπαταρίες από το ηλεκτρικό εργαλείο πριν κάνετε οποιεσδήποτε ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το ηλεκτρικό εργαλείο. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να ξεκινήσει το ηλεκτρικό εργαλείο κατά λάθος.

δ) Αποθηκεύετε τα εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά και μην αφήνετε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή με αυτές τις οδηγίες να χρησιμοποιούν το ηλεκτρικό εργαλείο. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαιδευμένων χρηστών.

ε) Συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγχετε την ευθυγράμμισή τους ή το μπλοκάρισμα των κινούμενων μερών, τη θραύση των εξαρτημάτων και οποιαδήποτε άλλη κατάσταση που ενδέχεται να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Σε περίπτωση βλάβης, το ηλεκτρικό εργαλείο πρέπει να επισκευαστεί πριν χρησιμοποιηθεί. Πολλά ατυχήματα προκαλούνται από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί σωστά.

στ) Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Τα κατάλληλα συντηρημένα εργαλεία κοπής με αιχμηρές άκρες μπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα.

ζ) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα εξαρτήματα, τις μύτες των εργαλείων κ.λπ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να εκτελεστεί. Η χρήση του ηλεκτρικού εργαλείου σε λειτουργίες διαφορετικές από εκείνες για τις οποίες προορίζεται μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

1. Σέρβις

α) Δίνετε το ηλεκτρικό εργαλείο για σέρβις σε κατάλληλα εκπαιδευμένα άτομα και χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Με αυτόν τον τρόπο είστε βέβαιοι για την ασφάλεια του ηλεκτρικού εργαλείου.

Προειδοποιήσεις ασφαλείας αλυσοπρίονου:

- Κρατάτε όλα τα μέρη του σώματος μακριά από την αλυσίδα όταν λειτουργεί το αλυσοπρίονο. Προτού θέσετε σε λειτουργία το αλυσοπρίονο, βεβαιωθείτε ότι δεν έρχεται σε επαφή με τίποτα. Μια στιγμή απροσεξίας κατά τη λειτουργία των αλυσοπρίονων μπορεί να προκαλέσει εμπλοκή των ρούχων ή μερών του σώματός σας με την αλυσίδα.

- Κρατάτε πάντα το αλυσοπρίονο με το δεξί σας χέρι στην πίσω λαβή και το αριστερό σας χέρι στη μπροστινή λαβή. Εάν κρατάτε το αλυσοπρίονο με αντίθετα χέρια από τα ενδεδειγμένα αυξάνεται ο κίνδυνος προσωπικού τραυματισμού και δεν πρέπει να το κάνετε ποτέ.

- Κρατάτε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες συγκράτησης, γιατί η αλυσίδα πριονισμού μπορεί να έρθει σε επαφή με κρυφή καλωδίωση ή με το δικό του καλώδιο. Αν μια αλυσίδα πριονισμού έρθει σε επαφή με ένα ρευματοφόρο καλώδιο, μπορεί να γίνουν και τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου ρευματοφόρα και να προκληθεί ηλεκτροπληξία στον χειριστή.

- Φοράτε προστατευτικά γυαλιά και προστατευτικά ακοής. Συνιστάται πρόσθετος προστατευτικός εξοπλισμός για το κεφάλι, τα χέρια και τα πόδια. Ο επαρκής προστατευτικός ρουχισμός θα μειώσει τους προσωπικούς τραυματισμούς από σκουπίδια που πετάγονται ή από ακούσια επαφή με την αλυσίδα του αλυσοπρίονου. Τον προστατευτικό ρουχισμό μπορείτε να τον βρείτε σε προμηθευτές ρουχισμού εργασίας.

- Μη χρησιμοποιείτε το αλυσοπρίονο σε δέντρο. Η λειτουργία του αλυσοπρίονου ενώ βρίσκεστε επάνω σε δέντρο μπορεί να προκαλέσει προσωπικό τραυματισμό.

- Πατάτε πάντα γερά και σταθερά και χρησιμοποιείτε το αλυσοπρίονο μόνο όταν στέκεστε σε σταθερή, ασφαλή και επίπεδη επιφάνεια. Ολισθηρές ή ασταθείς επιφάνειες, όπως οι σκάλες, μπορεί να προκαλέσουν απώλεια της ισορροπίας ή του ελέγχου του αλυσοπρίονου.

- Όταν κόβετε ένα μεγάλο κλαδί που είναι σε τάση, προσέχετε μήπως εκτιναχθεί προς τα πίσω. Όταν η τάση στις ίνες του ξύλου απελευθερώνεται, το τανυσμένο κλαδί μπορεί να χτυπήσει το χειριστή ή/και να βγάλει το αλυσοπρίονο εκτός ελέγχου.

- Προσέχετε πάρα πολύ όταν κόβετε χαμόκλαδα και δενδρύλλια. Το λεπτό υλικό μπορεί να πιάσει την αλυσίδα του αλυσοπρίονου και να κινηθεί απότομα προς το μέρος σας ή να σας κάνει να χάσετε την ισορροπία σας.

- Μεταφέρετε το αλυσοπρίονο σβηστό κρατώντας το από τη μπροστινή λαβή και μακριά από το σώμα σας. Όταν μεταφέρετε ή φυλάσσετε το αλυσοπρίονο, βάζετε πάντα το κάλυμμα της λάμας-οδηγού. Ο σωστός χειρισμός του αλυσοπρίονου θα μειώσει τις πιθανότητες ακούσιας επαφής με την κινούμενη αλυσίδα του.

- Ακολουθήστε τις οδηγίες για τη λίπανση, την τάνυση της αλυσίδας και την αλλαγή των εξαρτημάτων. Η μη ενδεδειγμένη τάνυση ή λίπανση της αλυσίδας μπορεί είτε να προκαλέσει τη θραύση της είτε να αυξήσει τις πιθανότητες για κλώτσημα.

- Διατηρείτε τις λαβές στεγνές, καθαρές και χωρίς λάδια και γράσα. Οι γρασαρισμένες ή λαδωμένες λαβές είναι ολισθηρές και προκαλούν απώλεια του ελέγχου.

- Κόβετε μόνο ξύλο. Μη χρησιμοποιείτε το αλυσοπρίονο για μη ενδεδειγμένους σκοπούς. Για παράδειγμα: μη χρησιμοποιείτε το αλυσοπρίονο για την κοπή πλαστικών υλικών, υλικών τοιχοποιίας ή μη ξύλινων οικοδομικών υλικών. Η χρήση του αλυσοπρίονου σε λειτουργίες διαφορετικές από εκείνες για τις οποίες προορίζεται μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

Αιτίες κλωτσήματος και αποφυγή του κλωτσήματος από το χειριστή:

Μπορεί να διαπιστώσετε κλώτσημα όταν η μύτη ή η άκρη της λάμας-οδηγού έρθει σε επαφή με ένα αντικείμενο (Εικ. Β3) ή όταν το ξύλο που κόβεται γυρίσει προς τα μέσα και συνθλίψει την αλυσίδα στο σημείο κοπής.

Η επαφή με το άκρο σε ορισμένες περιπτώσεις μπορεί να προκαλέσει ξαφνική αντίδραση, κλωτσώντας τη λάμα-οδηγό προς τα επάνω και προς τα πίσω, προς τον χειριστή.

Αν συνθλιβεί η αλυσίδα παράλληλα με το επάνω μέρος της λάμας-οδηγού μπορεί να σπρωχθεί γρήγορα προς τα πίσω, προς το μέρος του χειριστή.

Οποιαδήποτε από αυτές τις αντιδράσεις μπορεί να σας κάνει να χάσετε τον έλεγχο του πριονιού, με αποτέλεσμα σοβαρό προσωπικό τραυματισμό. Μην βασίζεστε απόλυτα στις διατάξεις ασφαλείας που είναι ενσωματωμένες στο πριόνι σας. Ως χρήστης αλυσοπρίονου, πρέπει να ακολουθήσετε αρκετά βήματα για να εξασφαλίσετε ότι κατά τις κοπτικές σας εργασίες δεν θα προκληθεί ατύχημα ή τραυματισμός.

Το κλώτσημα είναι αποτέλεσμα κακής χρήσης του εργαλείου ή/και εσφαλμένων διαδικασιών ή συνθηκών λειτουργίας και μπορεί να αποφευχθεί με τη λήψη των σωστών προφυλάξεων, όπως εξηγούνται παρακάτω:

• Κρατήστε γερά, με τους αντίχειρες και τα δάχτυλα να αγκαλιάζουν τις λαβές του αλυσοπρίονου και με τα δύο χέρια στο πριόνι και τοποθετήστε το σώμα και το βραχίονά σας με τρόπο που να σας επιτρέπει να αντιστέκεστε στις δυνάμεις του κλωτσήματος. Οι δυνάμεις του κλωτσήματος μπορούν να ελεγχθούν από το χειριστή, εάν ληφθούν οι κατάλληλες προφυλάξεις. Μην αφήσετε το αλυσοπρίονο.
• Μην τεντώνεστε και μην κόβετε αντικείμενα που βρίσκονται πάνω από το ύψος του ώμου σας. Αυτό βοηθά στην αποφυγή της ακούσιας επαφής με το άκρο και δίνει τη δυνατότητα καλύτερου ελέγχου του αλυσοπρίονου σε μη αναμενόμενες καταστάσεις.
• Χρησιμοποιείτε μόνο ανταλλακτικές λάμες και αλυσίδες σύμφωνες με τις προδιαγραφές του κατασκευαστή. Οι μη ενδεδειγμένες ανταλλακτικές λάμες και αλυσίδες μπορεί να προκαλέσουν θραύση της αλυσίδας ή/και κλώτσημα.
• Ακολουθείτε τις οδηγίες ακονίσματος και συντήρησης του κατασκευαστή για την αλυσίδα του πριονιού. Η μείωση της ένδειξης βάθους μπορεί να οδηγήσει σε αυξημένο κίνδυνο κλωτσήματος.

Πρόσθετες συστάσεις ασφαλείας

1. Χρήση του εγχειριδίου. Όλα τα άτομα που χρησιμοποιούν αυτό το μηχάνημα πρέπει να διαβάσουν πολύ προσεκτικά ολόκληρο το εγχειρίδιο χρήσης. Το εγχειρίδιο χρήσης πρέπει να συμπεριλαμβάνεται στο μηχάνημα σε περίπτωση πώλησης ή δανεισμού σε άλλο άτομο.
2. Προφυλάξεις πριν τη χρήση του μηχανήματος. Μη επιτρέπετε ποτέ τη χρήση του μηχανήματος από άλλα άτομα που δεν είναι πλήρως εξοικειωμένα με τις οδηγίες του εγχειριδίου. Τα άτομα χωρίς εμπειρία πρέπει να ακολουθούν μια περίοδο εκπαίδευσης μόνο σε ειδικό στήριγμα.
3. Έλεγχοι. Ελέγχετε προσεκτικά το μηχάνημα κάθε φορά πριν τη χρήση, ιδιαίτερα εάν έχει υποστεί ισχυρή σύγκρουση ή εάν εμφανίζει σημάδια κακής λειτουργίας. Πραγματοποιήστε όλες τις λειτουργίες που περιγράφονται στο κεφάλαιο “Συντήρηση & φύλαξη – Πριν από κάθε χρήση”.
4. Επισκευές και συντήρηση. Όλα τα εξαρτήματα του μηχανήματος που μπορούν να αντικατασταθούν από το χρήστη, επισημαίνονται ξεκάθαρα στο κεφάλαιο οδηγών “Συναρμολόγηση / αποσυναρμολόγηση”. Όπου είναι απαραίτητο, όλα τα εξαρτήματα του μηχανήματος πρέπει να αντικαθίστανται αποκλειστικά από εξουσιοδοτημένο κέντρο σέρβις.
5. Ρουχισμός. (εικ. Β1) Κατά τη χρήση αυτού του μηχανήματος, ο χρήστης πρέπει να φορά τον ακόλουθο εγκεκριμένο προσωπικό προστατευτικό ρουχισμό: στενό προστατευτικό ρουχισμό, προστατευτικές μπότες με αντιολισθητικές σόλες, αντισυνθλιπτικά προστατευτικά δακτύλων ποδιού, προστατευτικά κατά της κοπής, προστατευτικά γάντια κατά της κοπής και των κραδασμών, προστατευτικά ματιών ή προστατευτική προσωπίδα, υποασπίδες και κράνος (εάν υπάρχει κίνδυνος πτώσης αντικειμένων). Τον προστατευτικό ρουχισμό μπορείτε να τον βρείτε σε προμηθευτές ρουχισμού εργασίας.
6. Προλήψεις για την υγεία – Κραδασμοί και επίπεδα θορύβου. Ενημερωθείτε για τους περιορισμούς που αφορούν το θόρυβο στην άμεση περιοχή εργασίας. Η παρατεταμένη χρήση μηχανημάτων εκθέτει το χρήστη σε κραδασμούς που μπορούν να προκαλέσουν το “φαινόμενο των λευκών δακτύλων” (φαινόμενο Raynaud), σύνδρομο καρπιαίου σωλήνα και παρόμοιες διαταραχές.
7. Προλήψεις για την υγεία - Χημικοί παράγοντες. Χρησιμοποιείτε λάδι που είναι εγκεκριμένο από τον κατασκευαστή.
8. Προλήψεις για την υγεία - Θερμότητα. Κατά τη χρήση, το γρανάζι και η αλυσίδα θερμαίνονται πάρα πολύ και πρέπει να προσέχετε να μην τα αγγίζετε όταν είναι θερμά.

Προφυλάξεις κατά τη μεταφορά και τη φύλαξη. (εικ. Β2) Κάθε φορά που ο χώρος εργασίας μεταφέρεται σε άλλη περιοχή, αποσυνδέετε το μηχάνημα από το ρεύμα και ενεργοποιείτε το μοχλό φρένου αλυσίδας. Πριν τη μεταφορά ή τη φύλαξη, τοποθετείτε πάντα το προστατευτικό κάλυμμα λάμας-οδηγού. Κρατάτε πάντα το μηχάνημα με το χέρι έχοντας τη λάμα στραμμένη προς τα πίσω ή όταν μεταφέρετε το μηχάνημα σε όχημα, δένετέ το πάντα καλά για την αποφυγή ζημιάς.

Αντίδραση κλωτσήματος. (εικ. Β3) Η αντίδραση κλωτσήματος είναι μια βίαιη προς τα επάνω και πίσω κίνηση της λάμας προς τη μεριά του χρήστη. Αυτό γενικά συμβαίνει όταν το επάνω μέρος της μύτης της λάμας (που ονομάζεται “ζώνη κινδύνου κλωτσήματος”) έρχεται σε επαφή με κάποιο αντικείμενο ή όταν η αλυσίδα μπλοκάρει στο ξύλο. Το κλώτσημα μπορεί να κάνει το χρήστη να χάσει τον έλεγχο του μηχανήματος προκαλώντας επικίνδυνα ή ακόμη και θανατηφόρα ατυχήματα. Ο μοχλός φρένου αλυσίδας και οι άλλες διατάξεις ασφαλείας δεν επαρκούν για την προστασία του χρήστη από τραυματισμό: ο χρήστης πρέπει να γνωρίζει όλες τις συνθήκες που μπορεί να προκαλέσουν την αντίδραση και να τις προλαβαίνει δίνοντας ιδιαίτερη προσοχή, σύμφωνα με την εμπειρία του, και με συνετό και σωστό χειρισμό του μηχανήματος (για παράδειγμα: μην κόβετε ποτέ πολλά κλαδιά ταυτόχρονα, διότι αυτό μπορεί να προκαλέσει απροσδόκητο χτύπημα στη “ζώνη κινδύνου κλωτσήματος”).

Ασφάλεια χώρου εργασίας

1. Ποτέ μην επιτρέπετε σε μικρά παιδιά ή σε άτομα που δεν είναι εξοικειωμένα με αυτές τις οδηγίες να χρησιμοποιούν το προϊόν. Οι τοπικοί κανονισμοί μπορεί να επιβάλλουν περιορισμούς ως προς την ηλικία του χειριστή.
2. Χρησιμοποιείτε το προϊόν μόνο με τον τρόπο και μόνο για τις εργασίες που περιγράφονται στις παρούσες οδηγίες.
3. Επιθεωρήστε προσεκτικά ολόκληρο το χώρο εργασίας για να ελέγξετε για τυχόν πηγές κινδύνου (π.χ.: δρόμοι, μονοπάτια, ηλεκτρικά καλώδια, επικίνδυνα δένδρα, κ.λπ.)
4. Κρατήστε όλους τους παρευρισκόμενους και τα ζώα αρκετά μακριά από το χώρο εργασίας (όπου είναι απαραίτητο, περιφράξτε την περιοχή και χρησιμοποιήστε προειδοποιητικά σήματα) σε ελάχιστη απόσταση 2,5 φορές του ύψους του κορμού, αλλά σε καμία περίπτωση σε απόσταση μικρότερη από δέκα μέτρα.
5. Ο χειριστής ή ο χρήστης είναι υπεύθυνος για ατυχήματα ή κινδύνους που προκύπτουν σε άλλα άτομα ή στην ιδιοκτησία τους. Ηλεκτρική ασφάλεια
6. Συνιστάται να χρησιμοποιείτε διάταξη προστασίας από διαρροή ρεύματος (R.C.D.) με ρεύμα απελευθέρωσης όχι μεγαλύτερο από 30 mA. Ακόμη και με τοποθετημένη μια διάταξη R.C.D., η ασφάλεια δεν είναι 100% εγγυημένη, για αυτό πρέπει να ακολουθούνται πάντα ασφαλείς πρακτικές εργασίας. Ελέγχετε τη διάταξη R.C.D. κάθε φορά που τη χρησιμοποιείτε.
7. Πριν τη χρήση, επιθεωρείτε το καλώδιο για σημάδια ζημιάς ή φθοράς. Αν διαπιστώσετε ότι το καλώδιο είναι ελαττωματικό, πηγαίνετε το προϊόν σε ένα εξουσιοδοτημένο κέντρο σέρβις και ζητήστε να σας αντικαταστήσουν το καλώδιο.
8. Μην χρησιμοποιείτε το προϊόν, εάν τα ηλεκτρικά καλώδια είναι κατεστραμμένα ή έχουν φθαρεί.
9. Αποσυνδέετε αμέσως από την παροχή ηλεκτρικού, εάν το καλώδιο έχει κοπεί ή η μόνωση έχει υποστεί ζημιά. Μην αγγίζετε το ηλεκτρικό καλώδιο, εάν δεν έχει γίνει η αποσύνδεση από την παροχή ηλεκτρικού. Μην επιδιορθώνετε κομμένα καλώδια ή καλώδια που έχουν υποστεί ζημιά. Πηγαίνετε το προϊόν σε ένα εξουσιοδοτημένο κέντρο σέρβις και ζητήστε να σας αντικαταστήσουν το καλώδιο.
10. Εξασφαλίζετε πάντα ότι το καλώδιο/η μπαλαντέζα βρίσκεται πίσω από τον χρήστη και δεν δημιουργεί καμία πηγή κινδύνου για τον χρήστη ή για άλλα άτομα και ελέγχετε ότι δεν μπορεί να υποστεί ζημιά (από θερμότητα, αιχμηρά αντικείμενα, αιχμηρές άκρες, λάδι, κ.λπ.).
11. Τοποθετείτε το καλώδιο έτσι ώστε να μην μπορεί να πιαστεί σε κλαδιά ή άλλα παρόμοια μέρη κατά τη διάρκεια της κοπής.
12. Απενεργοποιείτε πάντα το μηχάνημα πριν αποσυνδέσετε οποιοδήποτε βύσμα, υποδοχή καλωδίου ή μπαλαντέζα.
13. Πριν τυλίξετε το καλώδιο για να το φυλάξετε, απενεργοποιείτε το μηχάνημα, βγάζετε το βύσμα από το ρεύμα και εξετάζετε το καλώδιο παροχής ηλεκτρικού για τυχόν ζημιά ή φθορά. Μην επιδιορθώνετε καλώδια που έχουν υποστεί ζημιά. Πηγαίνετε το προϊόν σε ένα εξουσιοδοτημένο κέντρο σέρβις και ζητήστε να σας αντικαταστήσουν το καλώδιο.
14. Αφαιρείτε το βύσμα από το ρεύμα πριν αφήσετε το προϊόν χωρίς επιτήρηση, για οποιοδήποτε χρονικό διάστημα.
15. Τυλίγετε πάντα το καλώδιο προσεκτικά, αποφεύγοντας να το συστρέφετε.

11. Χρησιμοποιείτε μόνο στην τάση εναλλακτικού ρεύματος που υποδεικνύεται στην πινακίδα χαρακτηριστικών του προϊόντος.

1. Το προϊόν διαθέτει διπλή μόνωση σύμφωνα με τα EN60745-1 & EN60745-2-13. Σε καμία περίπτωση δεν πρέπει να συνδεθεί γείωση σε κανένα τμήμα του προϊόντος.

Καλώδια

1. Καλώδια ρεύματος και επεκτάσεις διατίθενται από το τοπικό σας εξουσιοδοτημένο κέντρο σέρβις
2. Χρησιμοποιείτε μόνο εγκεκριμένες μπαλαντέζες.
3. Θα πρέπει να χρησιμοποιούνται μόνο μπαλαντέζες και καλώδια που είναι σχεδιασμένα για χρήση σε εξωτερικούς χώρους.
4. Αν θέλετε να χρησιμοποιήσετε μπαλαντέζα για το χειρισμό του προϊόντος, πρέπει να χρησιμοποιούνται μόνο οι ακόλουθες διαστάσεις καλωδίου:

- 1,0 mm²: μέγ. μήκος 40 m

- 1,5 mm²: μέγ. μήκος 60 m

- 2,5 mm²: μέγ. μήκος 100 m

C. ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΕΞΟΠΛΙΣΜΩΝ ΑΣΦΑΛΕΙΑΣ

ΜΠΛΟΚ ΔΙΑΚΟΠΤΗ

Στη μηχανή σας είναι εγκατεστημένο ένα σύστημα (Σχ. 1α, 2α) που, όταν είναι ενεργοποιημένο, εμποδίζει την πίεση και λειτουργία του διακόπτη, έτσι ώστε να αποφευχθεί η τυχαία ενεργοποίηση της μηχανής.

ΦΡΕΝΟ ΑΛΥΣΙΔΑΣ ΣΕ ΑΠΕΛΕΥΘΕΡΩΣΗ ΤΟΥ ΔΙΑΚΟΠΤΗ

Στη μηχανή σας είναι εγκατεστημένο ένα σύστημα που μπλοκάρει αυτόματα την αλυσίδα αν κατά την απελευθέρωση του διακόπτη. Το σύστημα δεν λειτουργήσει, μην χρησιμοποιείτε τη μηχανή αλλά πηγαίνετε σε Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης.

ΦΡΕΝΟ ΑΛΥΣΙΔΑΣ / ΜΠΡΟΣΤΙΝΗ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΧΕΡΙΟΥ

Η μπροστινή προστασία του χεριού (Σχ.1b, 2b) χρειάζεται για να αποφευχθεί (τοποθετημένη έτσι ώστε η μηχανή να κρατιέται σωστά) η επαφή του αριστερού σας χεριού με την αλυσίδα. Η μπροστινή προστασία του χεριού έχει ακόμη την λειτουργία ενεργοποίησης του φρένου αλυσίδας, ειδικά σχεδιασμένο σύστημα για να ακινητοποιήσει την αλυσίδα σε λίγα χιλιοστά του δευτερολέπτου σε περίπτωση κόντρα χτυπήματος. Το φρένο αλυσίδας είναι απενεργοποιημένο όταν η μπροστινή προστασία του χεριού είναι τραβηγμένη προς τα πίσω και μπλοκαρισμένη (Σχ.3a, 3b). Το φρένο της αλυσίδας ενεργοποιείται όταν ο μπροστινός προφυλακτήρας χεριού έχει σπρωχθεί μπροστά και η αλυσίδα είναι σταματημένη (Σχ.4a, 4b). Το φρένο αλυσίδας μπορεί να ενεργοποιηθεί με τον αριστερό καρπό, όταν σπρώξετε προς τα μπροστά ή όταν μετά από ένα κόντρα χτύπημα έρθει σε επαφή με την εμπρός προστασία χεριού.

Χρησιμοποιώντας την μηχανή με την λάμα οριζόντια, για παράδειγμα κατά την υλοτομία, το φρένο αλυσίδας προσφέρει μικρότερη προστασία (Σχ. 5).

ΣΗΜΕΙΩΣΗ: Όταν το φρένο αλυσίδας είναι ενεργοποιημένο ένας διακόπτης ασφάλειας αποσυνδέει το ρεύμα από το μοτέρ.

Αν αφήσετε το φρένο αλυσίδας με πατημένο τον διακόπτη, το μηχάνημα ξεκινά να λειτουργεί.

ΠΕΙΡΟΣ ΑΚΙΝΗΤΟΠΟΙΗΣΗΣ ΑΛΥΣΙΔΑΣ

Το μηχάνημα αυτό διαθέτει πείρο ακινητοποίησης αλυσίδας (Σχ. 6a, 6b), τοποθετημένο κάτω από το γρανάζι. Ο μηχανισμός έχει σχεδιαστεί για να ακινητοποιεί την κίνηση προς τα πίσω της αλυσίδας σε περίπτωση σπασίματος ή διαφυγής της λάμας.

Αυτά τα φαινόμενα μπορεί να αποφευχθούν τεντώνοντας σωστά την αλυσίδα (βλέπε κεφάλαιο “D. Συναρμολόγηση/Αποσυναρμολόγηση”).

ΠΙΣΩ ΠΡΟΣΤΑΣΙΑ ΔΕΞΙΟΥ ΧΕΡΙΟΥ

Χρειάζεται για την προστασία (Σχ.7a, 7b) του χεριού σε περίπτωση σπασίματος ή αναπήδησης της αλυσίδας.

ΑΣΦΑΛΕΙΑ ΘΕΡΜΙΚΟΥ ΣΤΟΙΧΕΙΟΥ

Ο κινητήρας προστατεύεται από έναν διακόπτη με ασφάλεια θερμικού στοιχείου (Σχ. 1c, 2c), ο οποίος ενεργοποιείται όταν η αλυσίδα μπλοκάρει ή αν ο κινητήρας υπερφορτώνεται. Όταν συμβαίνει αυτό, σταματήστε το μηχάνημα και αφαιρέστε το φις από την τροφοδοσία, καθαρίστε όλα τα εμπόδια και περιμένετε λίγα λεπτά, μέχρι να κρυώσει το μηχάνημα. Επαναφέρετε τον διακόπτη με ασφάλεια θερμικού στοιχείου, ωθώντας τον πίσω.

⚠️ Αν επαναφέρετε τον διακόπτη με ασφάλεια θερμικού στοιχείου με ελεύθερο το φρένο αλυσίδας και πατημένο τον διακόπτη, το μηχάνημα ξεκινά να λειτουργεί.

D. ΣΥΝΑΡΜΟΛΟΓΗΣΗ / ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΛΑΜΑΣ ΚΑΙ ΑΛΥΣΙΔΑΣ

Προσέχετε πάρα πολύ κατά τη συναρμολόγηση, για να εξασφαλίσετε ότι γίνεται σωστά.

Αφαιρείτε το βύσμα από το ρεύμα προτού αρχίσετε να εργάζεστε με το προϊόν.

1. Ελέγξτε ότι δεν είναι ενεργοποιημένο το φρένο της αλυσίδας. Εάν είναι, απενεργοποιήστε το.

2a & 2b. Ξεβιδώστε τη χειρολαβή τάνυσης αλυσίδας και περιστρέψτε αριστερόστροφα για να αφαιρέσετε το κάλυμμα γραναζιού κίνησης.

Φοράτε γάντια.

3 Τοποθετήστε την αλυσίδα επάνω στη λάμα, ξεκινώντας από το γρανάζι της μύτης και περνώντας την μέσα στην αυλάκωση της λάμας-οδηγού. Ελέγξτε ώστε η αιχμηρή πλευρά της όψης των δοντιών κοπής να είναι στραμμένη προς τα μπροστά στην άνω πλευρά της λάμας. (δείτε τη σήμανση στη λάμα)

1. Περιστρέψτε το μηχανισμό τάνυσης της αλυσίδας αριστερόστροφα, όσο περισσότερο γίνεται.

5a & 5b. Στερεώστε τη λάμα στη βίδα του μπλοκ λάμας και θα προσαρτηθεί στο μαγνήτη. Τοποθετήστε την αλυσίδα πάνω στο γρανάζι κίνησης.

6a & 6b. Τοποθετήστε ξανά το κάλυμμα του γραναζιού κίνησης, εξασφαλίζοντας ότι τα δόντια έλξεως της αλυσίδας εφαρμόζουν στο γρανάζι κίνησης και στην αυλάκωση της λάμας-οδηγού.

7a & b. Για να τεντώσετε την αλυσίδα, γυρίστε δεξιόστροφα τη χειρολαβή εντατήρα αλυσίδας δεξιόστροφα έως ότου σφίξει καλά. Η αλυσίδα έχει πλέον τη σωστή τάνυση για χρήση.

Η υπερβολικά μεγάλη τάνυση της αλυσίδας θα υπερφορτώσει τον κινητήρα και θα προκαλέσει βλάβη. Η ανεπαρκής τάνυση μπορεί να προκαλέσει την εκτροχίαση της αλυσίδας, ενώ όταν η αλυσίδα σφίγγεται σωστά, παρέχει τα καλύτερα χαρακτηριστικά κοπής και παρατεταμένη ζωή λειτουργίας. Ελέγχετε τακτικά την τάνυση, διότι το μήκος της αλυσίδας τείνει να μεγαλώνει με τη χρήση (ιδιαίτερα όταν η αλυσίδα είναι καινούργια, μετά την πρώτη συναρμολόγηση, η τάνυση της αλυσίδας πρέπει να ελέγχεται μετά από λίγα λεπτά λειτουργίας του μηχανήματος). Σε καμία περίπτωση μη σφίγγετε την αλυσίδα αμέσως μετά τη χρήση, αλλά περιμένετε πρώτα να κρυώσει.

Σε περιπτώσεις όπου η χαλαρωμένη αλυσίδα χρειάζεται ρύθμιση, ξεβιδώνετε πάντα τη χειρολαβή τάνυσης αλυσίδας κατά 2 στροφές και, στη συνέχεια, σφίγγετε ξανά καλά αφήνοντας την αλυσίδα τεντωμένη για χρήση.

Προειδοποίηση:- Η αλυσίδα και η λάμα-οδηγός μπορεί να θερμανθούν πάρα πολύ

Ε. ΕΚΚΙΝΗΣΗ ΚΑΙ ΑΚΙΝΗΤΟΠΟΙΗΣΗ

Εκκίνηση: Κρατήστε γερά και τις δύο χειρολαβές, ελευθερώστε το μοχλό του φρένου αλυσίδας, προσέχοντας το χέρι σας να παραμένει στην μπροστινή χειρολαβή, πατήστε και κρατήστε πατημένο το μπλοκ διακόπτη και πατήστε τον διακόπτη (τώρα μπορείτε να αφήσετε το μπλοκ διακόπτη).

Διακοπή: Το μηχάνημα θα σταματάει όταν αφήνετε το διακόπτη ή ενεργοποιείτε το φρένο της αλυσίδας.

ΣΤ. ΛΙΠΑΝΣΗ ΛΑΜΑΣ ΚΑΙ ΑΛΥΣΙΔΑΣ

ΠΡΟΣΟΧΗ! Η ανεπαρκής λίπανση θα προκαλέσει τη θραύση της αλυσίδας και μπορεί επίσης να προκαλέσει σοβαρό τραυματισμό.

Ελέγξτε όπως περιγράφεται στην «Συντήρηση» ώστε το λάδι της αλυσίδας να παρέχεται σε κατάλληλη ποσότητα.

Επιλογή του λιπαντικού αλυσίδας

Χρησιμοποιείτε λάδι που είναι εγκεκριμένο από τον κατασκευαστή.

Συνιστούμε τη χρήση βιολογικού λαδιού αλυσίδας, το οποίο είναι βιολογικά διασπώμενο.

Συμπλήρωση λαδιού

Ξεβιδώστε την τάπα ρεζερβουάρ λαδιού, γεμίστε το ρεζερβουάρ χωρίς να χυθεί έξω το λάδι (αν αυτό συμβεί, καθαρίστε καλά τη μηχανή) και σφίξτε καλά την τάπα.

Ζ. ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΥΛΑΞΗ

Πριν πραγματοποιήσετε οποιαδήποτε εργασία συντήρησης ή καθαρισμού, αφαιρείτε το βύσμα από το ρεύμα.

ΠΡΟΣΟΧΗ! Σε περίπτωση εργασίας σε χώρους ιδιαίτερα βρόμικους ή με πολύ σκόνη, οι διαδικασίες που περιγράφηκαν παραπάνω πρέπει να γίνονται με μεγαλύτερη συχνότητα.

Πριν από κάθε χρήση

Ελέγξτε ώστε η αντλία λαδιού της αλυσίδας να λειτουργεί σωστά: φέρτε τη λάμα προς μία λευκή επιφάνεια, σε περίπου είκοσι εκατοστά απόσταση· μετά από ένα λεπτό λειτουργίας της μηχανής η επιφάνεια θα πρέπει να παρουσιάζει ίχνη λαδιού. (Σχ.1) Ελέγξτε ώστε για την απενεργοποίηση και ενεργοποίηση του φρένου αλυσίδας δεν χρειάζεται να ασκήσετε υπερβολική δύναμη, και ώστε να μην είναι μπλοκαρισμένο. Στη συνέχεια ελέγξτε τη λειτουργία του όπως περιγράφεται: απενεργοποιήστε το φρένο αλυσίδας, κρατήστε σωστά τη μηχανή και ενεργοποιήστε την, βάλτε το φρένο αλυσίδας σπρώχνοντας την μπροστινή προστασία του χεριού με τον αριστερό καρπό/μπράτσο, χωρίς να αφήσετε τις χειρολαβές (Σχ.2). Αν το φρένο αλυσίδας λειτουργεί, η αλυσίδα θα πρέπει να ακινητοποιηθεί αμέσως.

Ελέγξτε ώστε η αλυσίδα να είναι καλά λιμαρισμένη, σε καλή κατάσταση και σε σωστή τάση. Στην περίπτωση που είναι ανώμαλα φθαρμένη ή που έχει το δόντι κοπής με ύψος μόνο 3 χιλ., αντικαταστήστε την (Σχ.3).

Καθαρίστε τις οπές εξαερισμού συχνά για να αποφύγετε την υπερθέρμανση του μοτέρ (Σχ. 4a, 4b).

Ελέγξτε τη λειτουργία του διακόπτη και του μπλοκ διακόπτη (πρέπει να γίνεται το φρένο αλυσίδας απενεργοποιημένο): ενεργοποιήστε τον διακόπτη και το μπλοκ διακόπτη και ελέγξτε ώστε να επιστρέψουν στην αρχική τους θέση μόλις τα απελευθερώνετε. Ελέγξτε επίσης, χωρίς να ενεργοποιήσετε το μπλοκ διακόπτη, ότι είναι δυνατόν να ενεργοποιήσετε τον διακόπτη.

Ελέγξτε ώστε ο πείρος μπλοκ αλυσίδας και η προστασία του δεξιού χεριού να μην παρουσιάζουν φθορές, όπως σπασίματα του υλικού.

Κάθε 2-3 ώρες χρήσης

Ελέγξτε τη λάμα. Αν χρειάζεται, καθαρίστε προσεκτικά τις οπές λίπανσης (Σχ. 5) και την οδηγό αυλάκωση (Σχ. 6). Στην περίπτωση όπου αυτή παρουσιάζει υπερβολική φθορά, αντικαταστήστε την. Καθαρίζετε το γρανάζι κίνησης τακτικά και ελέγχετε ότι δεν έχει φθαρεί υπερβολικά (Σχ. 7). Λιπάνετε τη ροδέλα της μύτης της λάμας με γράσο για κουζινέτα μέσω της ειδικής οπής στο σχήμα (Σχ. 8).

Λιμάρισμα αλυσίδας

Για προβλήματα σχετικά με το ακόνισμα της αλυσίδας, επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο σέρβις.

Η αλυσίδα πρέπει να είναι ακονισμένη σωστά. Μια λάθος ακονισμένη αλυσίδα μπορεί να προκαλέσει κλώτσημα και υψηλό κίνδυνο τραυματισμού.

Αν η αλυσίδα δεν κόβει χωρίς να σπρώξετε τη λάμα κόντρα στο ξύλο και παράγει μάλιστα ψιλό ροκανίδι, αυτό είναι σημάδι ότι δεν είναι καλά λιμαρισμένη. Αν κατά την κοπή παράγει σκόνη, η αλυσίδα έχει χάσει τελείως την ικανότητά της και κόβοντας κάνει σκόνη το ξύλο. Μία αλυσίδα καλά λιμαρισμένη προχωρά μόνη της στο ξύλο και παράγει μακριά και χοντρά ροκανίδια.

Το κοπτικό τμήμα της αλυσίδας αποτελείται από τους κρίκους κοπής (Σχ.9), με ένα δόντι κοπής (Σχ.10) και έναν περιοριστή βάθους κοπής (Σχ.11). Η διαφορά ύψους αυτών των δύο καθορίζει το βάθος της κοπής. Για να έχετε ένα καλό λιμάρισμα χρειάζονται ένας οδηγός λίμας και μία στρογγυλή λίμα με διάμετρο 4 χιλ. Ακολουθήστε τις παρακάτω οδηγίες: με την αλυσίδα εγκατεστημένη και σωστά τεντωμένη, ενεργοποιήστε το φρένο αλυσίδας, τοποθετήστε τον οδηγό της λίμας όπως στο σχήμα, κάθετα στη λάμα (Σχ.12), και λιμάρετε το δόντι κοπής με τις γωνίες που φαίνονται στο σχήμα (Σχ.13A, 13B), λιμάροντας πάντα από το εσωτερικό προς το εξωτερικό με μικρότερη πίεση κατά την επιστροφή της λίμας (είναι πολύ σημαντικό να ακολουθήσετε πιστά τις οδηγίες: γωνίες υπερβολικές στο λιμάρισμα, ανεπαρκείς ή με λάθος διάμετρο λίμας αυξάνουν την πιθανότητα κόντρα χτυπήματος). Για να έχετε πλάγιες γωνίες ακριβείας συνίσταται να τοποθετήσετε τη λίμα έτσι ώστε να ξεπερνά κάθετα το πάνω δόντι για περίπου 0,5 χιλ. Λιμάρετε πρώτα όλα τα δόντια από τη μία πλευρά, μετά γυρίστε τη μηχανή και επαναλάβετε. Σιγουρευτείτε ώστε μετά το λιμάρισμα τα δόντια να παρουσιάζουν όλα το ίδιο μήκος και ώστε το ύψος των περιοριστών βάθους κοπής να είναι κατά 0,6 χιλ. κάτω από το ανώτερο δόντι: ελέγξτε το ύψος με παχύμετρο και λιμάρετε (με μία επίπεδη λίμα) το μέρος που εξέχει, στρογγυλέψτε έπειτα το μπροστινό μέρος του περιοριστή βάθους κοπής (Σχ.14), με προσοχή να ΜΗΝ λιμάρετε και το δόντι της προστασίας κατά του κόντρα χτυπήματος (Σχ.15).

Κάθε 30 ώρες χρήσης.

Πηγαίνετε το μηχάνημα στο εξουσιοδοτημένο κέντρο σέρβις.

Φύλαξη/Μεταφορά

Αφήστε το προϊόν να κρυώσει και τοποθετήστε το κάλυμμα πάνω στη λάμα και στην αλυσίδα.

Φυλάσσετε το προϊόν σε δροσερό και ξηρό σημείο, όπου δεν μπορούν να φτάσουν μικρά παιδιά. Μην αποθηκεύετε σε εξωτερικούς χώρους.

Βεβαιωθείτε ότι το λάδι δεν διαρρέει από το προϊόν.

Η. ΤΕΧΝΙΚΕΣ ΚΟΠΗΣ

Κατά τη χρήση, αποφεύγετε: (Σχ.1)

- Να κόβετε σε περιπτώσεις όπου ο κορμός θα μπορούσε να σπάσει κατά την κοπή (ξύλα σε ένταση, ξερά δέντρα, κ.λπ.): ένα απρόβλεπτο σπάσιμο μπορεί να είναι πολύ επικίνδυνο.

- Να μπλοκαριστούν η λάμα ή η αλυσίδα στην κοπή: Αν αυτό συμβεί, αποσυνδέστε τη μηχανή από το ρεύμα και προσπαθήστε να ανασηκώσετε τον κορμό χρησιμοποιώντας έναν μοχλό. Μην προσπαθήσετε να απελευθερώσετε τη μηχανή τραβώντας ή κουνώντας την βίαια, διότι μπορεί αυτή να υποστεί βλάβη και εσείς κάποιο ατύχημα.

- Αυτές τις καταστάσεις που θα μπορούσαν να

προκαλέσουν ένα κόντρα χτύπημα της μηχανής.

- τη χρήση του μηχανήματος σε ύψος μεγαλύτερο από των ώμων σας

- την κοπή ξύλων με ξένα αντικείμενα, όπως καρφιά. Ποτέ μην χρησιμοποιείτε το μηχάνημα σε χώμα ή σε πέτρες, γιατί έτσι η αλυσίδα φθείρεται αμέσως.

Κατά τη χρήση: (Σχ.1)

- Αν κόβετε σε έδαφος με κλίση, να εργάζεστε πάνω από τον κορμό, έτσι ώστε να μην μπορεί να σας χτυπήσει αν τυχόν σας ξεφύγει.

- Σε περίπτωση υλοτομίας, τελειώνετε πάντα την εργασία σας: ένα μερικώς κομμένο δέντρο μπορεί να σπάσει.

- Στο τέλος κάθε κοπής θα αισθανθείτε μία ουσιαστική αλλαγή στην απαραίτητη δύναμη για να κρατήσετε τη μηχανή. Δώστε πολλή προσοχή ώστε να μην χάσετε τον έλεγχο.

Παρακάτω θα αναφερθούμε σε δύο είδη κοπής:

Την κοπή με την αλυσίδα να τραβά (από πάνω προς τα κάτω) (Σχ.2), που παρουσιάζει τον κίνδυνο μίας απότομης μετακίνησης της μηχανής προς τον κορμό, που μπορεί να έχει σαν αποτέλεσμα το χάσιμο του ελέγχου. Αν είναι δυνατόν, χρησιμοποιείτε το νύχι κατά την κοπή.

Την κοπή με την αλυσίδα να σπρώχνει (από κάτω προς τα πάνω) (Σχ.3): που παρουσιάζει τον κίνδυνο μίας απότομης μετακίνησης της μηχανής προς τον χρήστη, με κίνδυνο να τον χτυπήσει, ή με κίνδυνο να προκληθεί ένα κόντρα χτύπημα. Δώστε πολλή προσοχή κατά την κοπή.

Ο πιο σίγουρος τρόπος χρήσης της μηχανής είναι να τοποθετήσετε το ξύλο πάνω στο, κόβοντας από πάνω προς τα κάτω και δουλεύοντας όπως φαίνεται στο σχήμα. (Σχ.4)

Χρήση του νυχιού

Όταν αυτό είναι δυνατό, χρησιμοποιήστε το νύχι για μία πιο ασφαλή κοπή: καρφώστε το στον φλοιό του ξύλου ή πάνω στο ξύλο του κορμού, έτσι ώστε να έχετε έναν τέλειο έλεγχο της μηχανής.

Παρακάτω περιγράφονται οι τυπικές διαδικασίες που θα πρέπει να ακολουθήσετε σε ορισμένες περιπτώσεις. Κάθε φορά, φυσικά, θα είναι η μεμονωμένη περίσταση που θα καθορίσει τη διαδικασία που θα πρέπει να ακολουθήσετε για μία κοπή με τον μικρότερο δυνατό κίνδυνο.

Κορμός κατά γης (Κίνδυνος να ακουμπήσετε το έδαφος με την αλυσίδα στο τέλος της κοπής). (Σχ.5)

Κόψτε από πάνω προς τα κάτω γύρω από όλο τον κορμό. Κόβετε με προσοχή, αποφεύγοντας την επαφή του πριονιού με το έδαφος. Αν αυτό είναι δυνατό (και μπορείτε να γυρίσετε τον κορμό), τελειώστε την κοπή στα 2/3 του πάχους του κορμού. Γυρίστε τον κορμό και κόψτε το υπόλοιπο μέρος του από πάνω προς τα κάτω.

Κορμός ακουμπισμένος σε μία μόνο πλευρά (Κίνδυνος σπασίματος του κορμού κατά την κοπή) (Σχ.6).

Αρχίστε την κοπή από κάτω για το 1/3 περίπου της διαμέτρου. Τελειώστε την κοπή από την πάνω μεριά, φτάνοντας έτσι την προηγούμενη.

Κορμός ακουμπισμένος και στις δύο άκρες (Κίνδυνος μπλοκαρίσματος της αλυσίδας.) (Σχ.7)

Αρχίστε την κοπή από πάνω για το 1/3 περίπου της διαμέτρου. Τελειώστε την κοπή από την κάτω μεριά φτάνοντας έτσι την προηγούμενη.

Τοποθέτηση του κορμού σε κεκλιμένη επιφάνεια. Να στέκεστε πάντα στην ανηφορική πλευρά του κούτσουρου. Όταν κόβετε, για να διατηρείτε τον πλήρη έλεγχο, απελευθερώνετε την πίεση κοπής κοντά στο τέλος της κοπής, χωρίς να χαλαρώνετε το πιάσιμο στις λαβές του αλυσοπρίονου. Μην αφήνετε την αλυσίδα να έρχεται σε επαφή με το έδαφος.

ΠΡΟΣΟΧΗ! : Δεν συνίσταται σε αρχάριους χρήστες ή με μικρή εμπειρία να κόβουν δέντρα με λάμα μικρότερη της διαμέτρου του δέντρου! Αυτή η επέμβαση θα πρέπει να γίνεται από έμπειρους χρήστες και με κατάλληλο εξοπλισμό.

Ο σκοπός της υλοτομίας είναι να πέσει το δέντρο στην καλύτερη δυνατή θέση για να ακολουθήσει το κλάδεμα των κλαδιών του και στην συνέχεια η κατάτμηση του. (Αποφεύγετε την πτώση του δέντρου πάνω σε ένα άλλο δέντρο: η επέμβαση που θα χρειαστεί να ακολουθήσετε είναι πολύ επικίνδυνη).

Πρέπει να επιλέξετε την καλύτερη κατεύθυνση πτώσης του δέντρου: τι υπάρχει γύρω από το δέντρο;, την κλίση του, το λύγισμα του, την κατεύθυνση του ανέμου και την συγκέντρωση των κλαδιών. Έχετε υπόψιν σας ακόμη ότι τα ξερά κλαδιά ή και τα σπασμένα μπορεί να πέσουν κατά την πτώση και να αποτελέσουν κίνδυνο.

ΠΡΟΣΟΧΗ! Κατά κρίσιμες διαδικασίες υλοτομίας, βγάλτε αμέσως τις ακουστικές προστασίες μετά την κοπή, ώστε να μπορείτε να ακούσετε τυχόν θορύβους και προειδοποιητικά σήματα.

Προκαταρκτικές διαδικασίες πριν την κοπή και κατεύθυνση διαφυγής

Αφαιρέστε τα κλαδιά που μπορεί να εμποδίζουν την εργασία (Σχ.8), αρχίζοντας από πάνω προς τα κάτω και κρατώντας τον κορμό ανάμεσα σε εσάς και την μηχανή, αφαιρέστε τα πιο δύσκολα κλαδιά στην συνέχεια, κομμάτι-κομμάτι. Αφαιρέστε την βλάστηση γύρω από το δέντρο και δείτε να υπάρχουν τυχόν εμπόδια (πέτρες, ρίζες, λακκούβες κ.τ.λ.) κατά την επιλογή της κατεύθυνσης φυγής (κατά την πτώση του δέντρου); Συμβουλευθείτε το σχήμα (Σχ.9) για την σωστή κατεύθυνση που πρέπει να επιλέξετε ( Α προβλεπόμενη κατεύθυνση πτώσης του δέντρου. Β. της κατεύθυνσης φυγής Ρ. Ζώνη κινδύνου)

ΥΛΟΤΟΜΙΑ (Σχ.10)

Για να είστε σίγουροι για την κατεύθυνση πτώσης του δέντρου πρέπει να κάνετε τις εξής τομές:

Πρώτα την κατευθυντήρια κοπή, που χρειάζεται για να καθορίσει την κατεύθυνση πτώσης του δέντρου: κάνετε πρώτα την κατευθυντήρια κοπή στο ΠΑΝΩ ΤΜΗΜΑ προς την πλευρά όπου θα πέσει το δέντρο. Κρατηθείτε στα δεξιά του δέντρου και κόβετε με την αλυσίδα να τραβάει; Κάνετε έπειτα την κοπή στο ΚΑΤΩ ΤΜΗΜΑ, έτσι ώστε να φτάσετε στο τέλος του πάνω τμήματος. Το βάθος της κατευθυντήριας κοπής θα πρέπει να είναι ίσο με το 1/4 της διαμέτρου του κορμού, και με μία γωνία ανάμεσα στην πάνω και την κάτω κοπή ίση με τουλάχιστον 45°. Η γραμμή συνάντησης των δύο κοπών ονομάζεται “γραμμή της κατευθυντήριας κοπής”. Αυτή η γραμμή θα πρέπει να είναι απολύτως οριζόντια και με κάθετη γωνία (90°) σε σχέση με την κατεύθυνση της πτώσης.

Η κοπή στην υλοτομία, με στόχο την πτώση του δέντρου, γίνεται σε απόσταση ίση με 3-5 εκ πάνω από το χαμηλότερο επίπεδο της γραμμής της κατευθυντήριας κοπής, και τελειώνει σε μία απόσταση ίση με το 1/10 του κορμού από αυτή.

Κρατηθείτε στα αριστερά του δέντρου και κόβετε με την αλυσίδα να τραβάει, χρησιμοποιώντας το νύχι. Ελέγξτε ώστε το δέντρο να μην κινείται σε μία κατεύθυνση διαφορετική από την προβλεπόμενη για την πτώση. Μόλις αυτό σας είναι δυνατό, βάλτε μία σφήνα στην κοπή. Το μη κομμένο μέρος του κορμού ονομάζεται υπομόχλιο, και είναι ο "μεντεσές" που θα οδηγήσει το δέντρο στην πτώση. Στην περίπτωση όπου είναι ανεπαρκές, μη ευθύγραμμο, ή κομμένο σε μεγάλο βάθος, δεν θα είναι δυνατός ο έλεγχος της πτώσης του δέντρου (πολύ επικίνδυνο!). Για αυτό και οι διάφορες κοπές πρέπει να γίνονται με ακρίβεια.

Στο τέλος των κοπών, το δέντρο θα πρέπει να αρχίσει να πέφτει. Αν χρειαστεί, βοηθήστε την πτώση με έναν μοχλό υλοτομίας.

Κλάδεμα

Αφού κοπεί το δέντρο, ακολουθεί το κλάδεμα των κλαδιών του, δηλαδή η αφαίρεσή τους από τον κορμό. Μην υποτιμάτε αυτήν τη διαδικασία, γιατί τα περισσότερα κόντρα χτυπήματα γίνονται ακριβώς κατά τη διάρκεια του κλαδέματος. Για αυτό, δώστε προσοχή στη θέση της μύτης της λάμας κατά την κοπή και εργάζεστε από την αριστερή πλευρά του κορμού.

ΟΙΚΟΛΟΓΙΑ

Σε αυτό το κεφάλαιο θα βρείτε χρήσιμες πληροφορίες για να τηρήσετε όλα τα προβλεπόμενα χαρακτηριστικά της μηχανής για την προστασία του περιβάλλοντος, τη σωστή χρήση της μηχανής και την ανακύκλωση των λαδιών.

ΧΡΗΣΗ ΤΗΣ ΜΗΧΑΝΗΣ

Οι διαδικασίες πλήρωσης του ρεζερβουάρ λαδιού πρέπει να γίνονται έτσι ώστε να μην προκαλούν διαρροές και μόλυνση του περιβάλλοντος με το λάδι της αλυσίδας.

ΑΝΑΚΥΚΛΩΣΗ

Μην πετάτε τη μηχανή που δεν λειτουργεί πλέον, αλλά παραδώστε την στις αρμόδιες αρχές για την ανακύκλωση των υλικών της, με βάση τις κείμενες διατάξεις.

Το σύμβολο Χ στη συσκευή ή στη συσκευασία του δείχνει ότι αυτή η συσκευή δεν μπορεί να επεξεργαστεί ως οικιακά απόβλητα. Αντί αυτού, θα παραδοθεί στο κατάλληλο σημείο συλλογής για την ανακύκλωση του ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

Με την εξασφάλιση ότι αυτή η συσκευή πετιέται σωστά, θα βοηθήσετε να αποτρέψετε τις πιθανές αρνητικές συνέπειες για το περιβάλλον και την ανθρώπινη υγεία, τα οποία θα μπορούσαν να προκληθούν από τον ακατάλληλο χειρισμό αποβλήτων αυτής της συσκευής.

Για περισσότερες αναλυτικές πληροφορίες για την ανακύκλωση αυτής της συσκευής, παρακαλώ ελάτε σε επαφή με το τοπικό γραφείο του δημάρχου σας, την υπηρεσία διάθεσης οικιακών αποβλήτων σας ή το κατάστημα όπου αγοράσατε τη συσκευή.

Η αλυσίδα και ο οδηγός της αλυσίδας είναι αναλώσιμα και δεν καλύπτονται από την εγγύηση.

ΤΑΜΠΕΛΑ ΑΝΑΖΗΤΗΣΗΣ ΒΛΑΒΩΝ

	Το μοτέρ δενξεκινά γυρνά ξ	Το μοτέρεκινά αλλά γυρνάάσχημα καιχωρίς ισχύ	Η μηχανήμε πέδησης δενδεν κόβεισωστά	Το μοτέρτρόποανώμαλο	Τα συστήματαακινητοποιούν σωστά τηνπεριστροφήτης αλυσίδας
Σιγουρευτείτε ότι τοδίκτυο έχει ρεύμα	●
Ελέγξτε ώστε το βύσμανα είναι σωστάσυνδεδεμένο	●
Ελέγξτε ώστε τοκαλώδιο ή η προέκτασηνα μην έχουνκαταστραφεί	●
Ελέγξτε ώστε το φρένοαλυσίδας να μην είναιενεργοποιημένο	●
Βεβαιωθείτε ότι ηαλυσίδα είναι σωστάσυναρμολογημένη καιτεντωμένη		●	●
Ελέγξτε της λίπανοη τηςαλυσίδας όπωςπεριγράφεται στακεφάλαια F και G		●	●
Ελέγξτε ώστε η αλυσίδανα είναι λιμαρισμένη			●
Βεβαιωθείτε ότι οδιακόπτης με ασφάλειαθερμικού στοιχείου είναιενεργοποιημένος.	●
Απευθυνθείτε σε εναΕξουσιοδοτημένο ΚέντροΤεχνικής Υποστήριξης	●	●		●	●

Δήλωση συμμόρφωσης Ε.Ε.

Η υπογεγραμμένη Husqvarna AB, S-561 82, Huskvarna, Sweden, με το παρόν πιστοποιεί ότι, όταν φεύγουν από το εργοστάσιό μας, οι μονάδες που αναφέρονται παρακάτω συμφωνούν με τις εναρμονισμένες οδηγίες της Ε.Ε., τα πρότυπα ασφάλειας της Ε.Ε. και τα πρότυπα για το συγκεκριμένο προϊόν. Η δήλωση αυτή ακυρώνεται εάν η συσκευή τροποποιηθεί χωρίς την έγκρισή μας.

Περιγραφή μονάδας: Ηλεκτρικό αλυσοπρίονο

Τύπος: CST3519-X, CSI4020-X - CS = Chainsaw

Έτος σήμανσης CE: 2009

Οδηγίες Ε.Ε.:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

Εναρμονισμένα πρότυπα EN:

EN60745-1, EN60745-2-13, EN50366, EN55014-1, EN61000-3-2, EN61000-3-11

Ενήμερος φορέας, ο οποίος διεξήγαγε τις δοκιμές τύπου ΕΕ σύμφωνα με: MEEI Kft., 1007

Váci út 48/a-b

1132 Budapest

Ουγγαρία

Αρ. Πιστοποιητικού: M3 69240049 (CST 3519-X)

M3 69240050 (CST 4020-X)

Ulm 18/02/2013

Peter Lameli

Παγκόσμιος Διευθυντής Ε&Α - Χειρός

Φορέας διαφύλαξης της τεχνικής τεκμηρίωσης

Túpoç CST3519-X CSI4020-X
Kωδ. 8862 8863
Bároc εν κενό (Kg) 5.6 5.5
Ioxús (kW) 1.9 2.0
Xwρητικότητα ρεζερβουάρ λαδιού (cm3)	180	180
Βήμα αλυσίδα (inches)	3/8	3/8
Διάμετρος αλυσίδας (mm)	1.3	1.3
Μέγιστος μήκος λάμας-οδηγού (mm)	350	400
Μετρηθείσα ηχητική ισχύς LWA2 (dB(A))	106	106
Εγγυημένη ηχητική ισχύς LWA2 (dB(A))	108	108
Στάθμη ακουστικής πίεσης LpA1 (dB(A))	95	95
Αβεβαιότητα KpA (dB(A))	2.5 2.5
Τιμή ah1) (m/s2)	5.9 5.3
Αβεβαιότητα Kah (m/s2)	1.5 1.5
Σύνθετη αντίσταση ρεύματος Zmax (Ω)	0.310	0.314
Ταχύτητα κοπής (m/s)	12	15

1) Χαρακτηριστικό εκπομπής Επιπέδου L_{ρλ} που σχετίζεται με την περιοχή εργασίας, σύμφωνα με το EN60745-2-13 που παρέχεται στον πίνακα.

Τιμή κραδασμών α_{h}, σύμφωνα με το EN60745-2-13 που παρέχεται στον πίνακα.

Η δηλωμένη συνολική τιμή κραδασμών έχει μετρηθεί σύμφωνα με μια πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση διαφορετικών εργαλείων μεταξύ τους.

Η δηλωμένη συνολική τιμή κραδασμών μπορεί επίσης να χρησιμοποιηθεί για την προκαταρκτική εκτίμηση της έκθεσης.

Προειδοποίηση:

Οι παραγόμενοι κραδασμοί κατά τη διάρκεια της πραγματικής χρήσης του ηλεκτροκίνητου εργαλείου μπορεί να διαφέρουν από τη δηλωμένη συνολική τιμή κραδασμών, ανάλογα με τους τρόπους με τους οποίους γίνεται χρήση του εργαλείου.

Οι χειριστές πρέπει να αναγνωρίζουν τα μέτρα ασφαλείας για την προστασία τους, τα οποία βασίζονται σε εκτίμηση της έκθεσης στις πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλα τα τμήματα του κύκλου λειτουργίας, όπως οι χρόνοι στους οποίους το εργαλείο είναι σβηστό και στους οποίους λειτουργεί στο ρελαντί, πρόσθετα στον χρόνο ενεργοποίησης).

2) Τιμές επιπέδου θορύβου L_{WA}, σύμφωνα με το 2000/14/ΕΚ που παρέχεται στον πίνακα.

Διαδικασία διαπίστωσης συμμόρφωσης...... Annex V

EN 61000-3-11 Δήλωση συμμόρφωσης

Ανάλογα με τα χαρακτηριστικά του τοπικού δικτύου παροχής ηλεκτρισμού, η χρήση αυτού του προϊόντος μπορεί να προκαλεί απότομες πτώσεις τάσης τη στιγμή που τίθεται σε λειτουργία. Αυτό μπορεί να επηρεάσει και άλλο ηλεκτρικό εξοπλισμό, π.χ. στιγμιαία μείωση της φωτεινότητας μιας λάμπας. Εάν η μέγιστη τιμή σύνθετης αντίστασης Z του δικτύου σας είναι μικρότερη από την τιμή που εμφανίζεται στον πίνακα (που ισχύει για το μοντέλο σας), δεν θα παρουσιαστούν αυτές οι επιπτώσεις. Την τιμή της σύνθετης αντίστασης του δικτύου μπορείτε να τη βρείτε επικοινωνώντας με την εταιρεία σας παροχής ηλεκτρισμού

Α. ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ
