CST 3519-X - Pila GARDENA - Bezplatný návod k obsluze

Typ produktu	Elektrická řetězová pila
Značka	Gardena
Model	CST 3519-X
Rozměry (D × Š × V)	450 × 250 × 250 mm
Hmotnost	3,5 kg
Napájení	230 V ~ 50 Hz, 1500 W
Délka vodicí lišty	35 cm
Rychlost řetězu	13 m/s
Kapacita olejové nádrže	100 ml
Hladina hluku (LpA)	95 dB(A)
Vibrace (přední/zadní rukojeť)	5,5 / 6,0 m/s²
Hlavní funkce	Řezání větví, řezání dřeva, prořezávání
Údržba a čištění	Pravidelné čištění lišty a řetězu, ostření řetězu
Bezpečnost	Brzda řetězu, ochrana proti zpětnému rázu, bezpečnostní vypínač
Náhradní díly a opravitelnost	Vodicí lišta, řetěz, ochranný kryt, hnací pastorek
Obecné informace	Elektrická pila pro domácí použití, snadné startování a ergonomická

Často kladené otázky - CST 3519-X GARDENA

Jak nabrousit řetěz pily Gardena CST 3519-X?

Použijte kulatý pilník vhodný pro rozteč řetězu (obvykle 4,0 mm). Pilujte každý zub podle původního úhlu. Podrobné pokyny naleznete v návodu.

Jaký typ oleje použít pro mazání řetězu?

Použijte speciální olej pro řetězy pil, pokud možno biologicky odbouratelný. Nepoužívejte použitý motorový olej.

Jak vyměnit vodicí lištu?

Odšroubujte ochranný kryt, vyjměte starou lištu a řetěz. Nainstalujte novou lištu, nasaďte řetěz ve správném směru řezání a poté utáhněte kryt.

Pila nestartuje, co dělat?

Zkontrolujte elektrické připojení, napájecí kabel a pojistku. Ujistěte se, že je brzda řetězu uvolněná. Pokud problém přetrvává, kontaktujte servis.

Jak správně napnout řetěz?

Povolte ochranný kryt, otáčejte napínacím šroubem, dokud není řetěz správně napnutý (bez vůle, ale pružný). Znovu utáhněte kryt.

Jaká je maximální délka řezu?

S lištou 35 cm je maximální délka řezu přibližně 30 cm.

Pila hodně vibruje, je to normální?

Určitá úroveň vibrací je normální. Pokud jsou vibrace nadměrné, zkontrolujte utažení lišty a stav řetězu. Může být nutné ostření nebo výměna.

Lze pilu používat za deště?

Ne, použití za vlhkého počasí je nebezpečné. Pilu používejte pouze za suchého počasí a na suché dřevo.

Kde sehnat náhradní díly pro Gardena CST 3519-X?

Náhradní díly jsou k dispozici u prodejců Gardena nebo online na oficiálních stránkách. K identifikaci dílů použijte referenční číslo modelu.

Jak vyčistit pilu po použití?

Odpojte pilu. Vyčistěte lištu a řetěz kartáčem. V případě potřeby vyprázdněte olejovou nádrž. Uložte pilu na suchém místě.

NÁVOD K OBSLUZE CST 3519-X GARDENA

CZ Návod k obsluze Elektrická řetězová pila

SK Návod na používanie Elektrická reťazová píla

1) Kabel 17) Hnací řetězové kolo (řetězka) 2) Zadní rukojeť 18) Mechanismus napínání řetězu 3) Zadní kryt ruky 19) Pojistka vypínače 4) Měřidlo stavu oleje 20) Kryt vodící lišty 5) Větrací otvory 21) Řetěz 6) Vypínač 22) Návod k použití 7) Kryt olejové nádrže 23) Řezací zub 8) Přední rukojeť 24) Omezovací patka 9) Přední kryt ruky brzda řetězu 25) Vodící patka 10) Hřebenový nárazník 26) Spojovací článek 11) Řetězový napínací kolík 27) Hnací kolo 12) Stavítko řetězu 28) Úchytný šroub lišty 13) Kryt hnacího kola 29) Úchyt na kabel 14) Mazací otvor 30) Magnet 15) Vodicí drážka lišty 31) Tepelná pojistka - vypínač 16) Vodící lišta 32) Láhev oleje

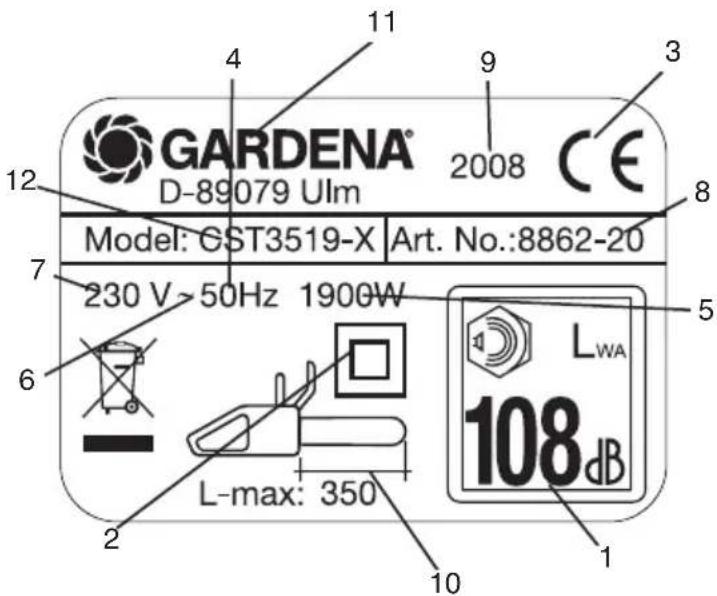

Příklad štítku

1) Zaručená intenzita zvuku podle směrnice 2000/14/ES

2) Zařízení třídy II

3) Značení shody CE

4) Nominální kmitočet

5) Nominální výkon

6) Střídavý proud

7) Nominální napětí

8) Kód výrobku

9) Rok výroby

10) Maximální délka lišty

11) Jméno a adresa výrobce

12) Model

B. BEZPEČNOSTNÍ OPATŘENÍ

VÝZNAM SYMBOLŮ

		Pozor			Směr řezného zubu
		Pozorně si přečtěte manuál			Používejte vždy oběma rukama
		Bezpečnostní holínky			Nebezpečí zpčtného vrhu
		Helma, chrániče sluchu a ochranné brýle nebo ochranný štítek			Nevystavujte dešti nebo vlhkosti
		Rukavice chránící proti řezu			Řetězový olej
		Dlouhé kalhoty chránící proti řezu			Nedělejte...
		Brzda řetčzu vypojena,zapojena			Vypněte stroj
		Pokud je kabel poškozen nebo nařiznut, okamžitě vytáhněte zástrčku ze sitě.			Před úpravami nebo čištěním vytáhněte zástrčku ze sitě.
		V pracovním pro storu se nesmějí zdržovat jiné osoby.			Nebezpečí úrazu elektrickým proudem

Všeobecná bezpečnostní upozornění pro elektrické nářadí

UPOZORNĚNÍ: Přečtěte si všechna bezpečnostní upozornění a pokyny.

Nedodržení těchto upozornění a pokynů může mít za následek elektrický šok, požár a/nebo vážné zranění.

Všechna upozornění a pokyny si uschovejte pro použití v budoucnu.

Termín "elektrické nářadí" se v upozorněních týká nářadí (se šňůrou) napájeného ze sítě nebo nářadí napájeného z baterie (bezdrátové).

1) Bezpečnost pracovního prostoru a) Udržujte pracovní prostor v čistotě a dobře osvětlený. Neuspořádané a tmavé prostředí zvyšuje riziko úrazu. b) Nepoužívejte elektrické nástroje ve výbušném prostředí, např. v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje vytvářejí jiskry, které mohou zapálit prach nebo výpary. c) Při použití elektrického nástroje udržujte děti a kolem stojící osoby mimo. Odvrácením pozornosti můžete ztratit kontrolu.

2) Elektrická bezpečnost

a) Zástrčky elektrického nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem nemodifikujte. S uzemněnými elektrickými nástroji nepoužívejte rozvodné zástrčky. Nemodifikované zástrčky a odpovídající zásuvky snižují riziko elektrického šoku.

b) Vyhněte se styku těla s uzemněnými povrchy, jako jsou trubky, radiátory, vařiče a ledničky. Je-li vaše tělo uzemněno, zvyšuje se nebezpečí úrazu elektrickým proudem.

c) Nevystavujte elektrické přístroje dešti či vlhkosti. Voda v elektrickém přístroji zvýší nebezpečí úrazu elektrickým proudem.

d) Se šňůrou nezacházejte hrubě. Nikdy nepoužívejte kabel k nesení, tahání či vypínání elektrického přístroje. Šňůru chraňte před teplem a olejem, ostrými hranami a pohyblivými díly. Poškozené či zapletené kabely zvyšují nebezpečí úrazu elektrickým proudem.

e) Při použití elektrického nářadí venku použijte prodlužovací šňůru vhodnou k venkovnímu použití. Použitím šňůry vhodné pro venkovní použití se snižuje riziko elektrického šoku. f) Pokud je použití elektrického nářadí ve vlhkém místě nevyhnutelné, používejte napájení chráněné proudovým chráničem (RCD). Použití RCD snižuje riziko elektrického šoku. 3) Osobní bezpečnost a) Při použití elektrického nástroje buďte ostražití, sledujte, co děláte a používejte zdravý rozum. Elektrický nástroj nepoužívejte, pokud jste unavení, pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při používání elektrického přístroje může způsobit vážné zranění. b) Používejte osobní ochranné pomůcky. Vždy používejte ochranu očí. Ochranné vybavení jako protiprachová maska, protiskluzová bezpečnostní obuv, tvrdá přilba anebo ochrana sluchu používané v příslušných situacích sníží zranění osob. K dostání u prodejců pracovních pomůcek. c) Předcházejte neúmyslnému spuštění. Před zapojením do sítě a/nebo k baterii, zvednutím nebo přenášením nástroje se ujistěte, že je vypínač ve vypnuté poloze. Nošení elektrických přístrojů s prstem na vypínači či zapojování spuštěných elektrických přístrojů zvyšuje nebezpečí úrazu. d) Nepřetahujte se příliš daleko. Neustále udržujte správné postavení a rovnováhu. To umožňuje lepší kontrolu elektrického nářadí v nečekaných situacích. e) Správně se oblékejte. Nenoste volné oděvy ani šperky. Udržujte vlasy, oděvy a rukavice mimo pohyblivé části. Volné oděvy, šperky, či dlouhé vlasy mohou být zachyceny v pohyblivých částech. 4) Použití a údržba elektrického nářadí a) S elektrickým nářadím nezacházejte násilím. Používejte správné elektrické nářadí pro danou aplikaci. Správným elektrickým nářadím provedete práci lépe a bezpečněji při rychlosti, pro kterou je navržen. b) Elektrické nářadí nepoužívejte, pokud ho nelze spínačem zapnout a vypnout. Jakékoliv elektrické nářadí, které nelze ovládat spínačem je nebezpečné a je ho třeba opravit. c) Před seřizováním, výměnou příslušenství anebo uložením elektrického nářadí odpojte zástrčku ze sítě. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí. d) Skladujte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte, aby ho ovládaly osoby, které nejsou obeznámeny s tímto elektrickým nářadím nebo s těmito pokyny. Elektrické nářadí je v rukou neškolených uživatelů nebezpečné. e) Provádějte údržbu elektrického nářadí. Kontrolujte na nesprávné vyrovnání nebo zachytávání pohyblivých dílů, zlomení dílů a jakékoliv jiné stavy, které mohou nepříznivě ovlivnit provoz elektrického nářadí. Pokud je nářadí poškozené, před použitím nechejte opravit. Mnoho nehod je způsobeno špatně udržovaným elektrickým nářadím. f) Udržujte řezné nástroje ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými hranami se budou s menší pravděpodobností zachytávat a snadněji se ovládají.

g) Používejte elektrické nářadí, příslušenství a hroty nástrojů atd. v souladu s těmito pokyny a současně berte v úvahu pracovní podmínky a práci, která se má provádět. Použití elektrického nářadí pro jiné operace, než pro které je určeno, by mohlo mít za následek nebezpečnou situaci.

5. Servis

a) Servis elektrického nářadí nechávejte provádět kvalifikovaným opravářem a s použitím totožných náhradních dílů. Tím bude zaručeno zachování bezpečnosti elektrického nástroje.

Bezpečnostní upozornění týkající se řetězu:

- Nepřibližujte se žádnou částí těla k řetězu, když je pila v provozu. Než pilu spustíte, ujistěte se, že se řetěz ničeho nedotýká. Chvíle nepozornosti při práci s motorovou pilou může způsobit zachycení oděvu nebo části těla v řetězu pily.

- Držte pilu pravou rukou za zadní držadlo a levou rukou za přední držadlo. Opačné držení pily zvyšuje riziko úrazu.

- Elektrický nástroj držte výhradně za odizolované plochy. Řetěz pily by se mohl dotknout skrytého elektrického vedení nebo svého napájecího kabelu. Při kontaktu řetězu s "nabitým" vodičem se odkryté kovové součásti elektrického nástroje mohou "nabít" a způsobit obsluze úraz elektrickým proudem.

- Noste ochranné brýle a používejte ochranu sluchu. Doporučujeme nosit ochranu hlavy, rukou a nohou. Odpovídající ochranné oblečení zmenší zranění odletujícími úlomky nebo náhodným dotykem s řetězem. K dostání u prodejců pracovních pomůcek.

- Nepoužívejte motorovou pilu na stromě. Používání motorové pily na stromě může přivodit úraz.

- Při práci s pilou udržujte rovnováhu a stůjte na pevném a rovném povrchu. Kluzký nebo nestabilní povrch (např. žebřík) může způsobit ztrátu rovnováhy nebo kontroly nad pilou.

- Při řezání napnuté větve buďte připraveni na to, že se může vymrštit. Když se napětí v dřevních vláknech uvolní, napnutá větev může zasáhnout pracovníka nebo způsobit vymknutí pily z kontroly.

- Při řezání keřů a mladých stromků dbejte zvýšené opatrnosti. Tenké větve mohou zachytit řetěz pily a vymrštit se proti vám nebo vás vyvést z rovnováhy.

- Pilu přenášejte za přední držadlo, vypnutou a v bezpečné vzdálenosti od těla. Když pilu přenášíte nebo uskladňujete, vždy nasaďte kryt vodící lišty. Správné zacházení s pilou sníží riziko náhodného kontaktu s běžícím řetězem.

- Řiďte se pokyny na mazání, napínání řetězu a výměnu příslušenství. Nesprávně napnutý nebo namazaný řetěz se může přetrhnout nebo zvýšit riziko zpětného rázu.

- Udržujte rukojeti suché a čisté, bez stop oleje nebo mazadel. Mastné rukojeti jsou kluzké a mohou vést ke ztrátě kontroly.

- Řežte pouze dřevo. Nepoužívejte pilu k jinému než stanovenému účelu. Například: nepoužívejte pilu na řezání plastů, zdiva nebo nedřevěných stavebních materiálů. Používání pily k jinému účelu, než k jakému je určena, může vyvolat nebezpečnou situaci.

Příčiny a prevence zpětného rázu:

Zpětný ráz se může objevit, pokud se špička vodící lišty dotkne nějakého předmětu (obr. B3), nebo když se řetěz zachytí v řezu.

V některých případech může dotyk špičkou lišty způsobit nečekané zvednutí vodící lišty proti pracovníkovi.

Zachycení řetězu na horní části vodící lišty může odhodit lištu proti pracovníkovi.

Obě tyto reakce mohou vést ke ztrátě kontroly nad pilou a způsobit vážný úraz. Nespoléhejte se výhradně na bezpečnostní prvky pily. Při práci s řetězovou pilou byste měli dbát několika zásad, aby nedošlo k nehodě nebo úrazu.

Zpětný ráz je výsledkem nesprávného používání pily, špatného pracovního postupu nebo podmínek a lze mu předejít dodržováním níže uvedených bezpečnostních opatření:

• Držte pilu pevně, palce a prsty kolem rukojetí pily, obě ruce na pile, a zaujměte pozici, která vám umožní zvládnout sílu zpětného rázu. Pracovník může udržet zpětný náraz pod kontrolou, pokud dbá bezpečnostních opatření. Pilu nepouštějte.

- Při řezání se nenatahujte a neřežte nad výšku ramen. Snáze tak předejdete náhodnému dotyku špičkou lišty a umožní vám to lépe kontrolovat pilu v nepředvídaných situacích.

- Používejte výhradně náhradní lišty a řetězy určené výrobcem. Nesprávné náhradní lišty a řetězy mohou způsobit přetržení řetězu nebo zpětný ráz.

- Řiďte se pokyny výrobce ohledně ostření a údržby řetězu. Snížení výšky omezovací patky může vést k zvýšenému zpětnému rázu.

Další bezpečnostní doporučení

1. Návod k použití. Všechny osoby používající tento přístroj si musejí pečlivě přečíst celý návod k použití. Návod k použití musí být přiložen k přístroji v případě prodeje nebo zapůjčení jiné osobě.
2. Bezpečnostní opatření před použitím přístroje. Nedovolte, aby tento přístroj používaly osoby, které nejsou důkladně seznámeny s návodem k použití. Nezkušené osoby musejí během zaškolování řezat pouze na stojanu ("koze").
3. Kontrola. Před každým použitím pilu důkladně zkontrolujte, zvláště pokud přestála silný náraz, nebo jeví známky poruchy. Vykonejte všechny úkony popsané v kapitole “Údržba a uskladnění – Před každým použitím”.
4. Opravy a údržba. Všechny součásti, které může vyměnit uživatel osobně, jsou uvedeny v kapitole "Montáž / demontáž". Pokud je potřeba, všechny ostatní součástky musejí být vyměněny výhradně pověřeným servisním střediskem.
5. Oblečení. (obr. B1) Při práci s tímto přístrojem musí uživatel používat uvedené ochranné oblečení: přiléhavé ochranné pracovní oblečení, pevnou pracovní obuv odolnou proti proříznutí, s neklouzavými podrážkami a vyztuženou špičkou, rukavice odolné proti proříznutí a vibracím, ochranné brýle nebo štít, mušlové chrániče sluchu a helmu (pokud hrozí nebezpečí padajících předmětů). K dostání u prodejců pracovního oblečení.
6. Ochrana zdraví – Vibrace a hladina hluku. Dbejte na předpisy týkající se hluku v bezprostředním okolí. Dlouhodobé používání přístroje vystavuje pracovníka vibracím, které mohou vyvolat tzv. "syndrom modrých prstů" (Raynaudův syndrom), syndrom karpálního tunelu a podobné poruchy.
7. Ochrana zdraví - Chemické látky Používejte olej schválený výrobcem.
8. Ochrana zdraví - Vysoké teploty. Řetězovka a řetěz během provozu dosahují velmi vysokých teplot. Nedotýkejte se těchto částí, když jsou horké.

Bezpečnost při přepravě a uskladnění. (obr. B2) Při přenášení na jiné pracoviště pilu odpojte z elektrické sítě a zapněte brzdu řetězu. Před přepravou nebo skladováním vždy nasaďte kryt na vodící lištu. Při přenášení v ruce musí lišta směřovat dozadu. Když pilu převážíte ve vozidle, bezpečně ji připevněte, aby se předešlo poškození.

Zpětný ráz. (obr. B3) Zpětný ráz spočívá v prudkém vymrštění lišty proti pracovníkovi. To se obvykle stává, když se horní část špičky lišty (tzv. „zóna nebezpečí zpětného rázu“) (viz červeně označenou část vodící lišty) přijde do styku s nějakým předmětem, nebo když se řetěz zasekne ve dřevě. Zpětný ráz může způsobit ztrátu kontroly nad pilou a vést k nebezpečným či dokonce smrtelným nehodám. Brzda řetězu a další bezpečnostní prvky na pile neposkytují dostatečnou ochranu před úrazem: pracovník si musí být dobře vědom, za jakých podmínek může dojít k zpětnému rázu a předcházet jim tím, že jim podle své zkušenosti věnuje zvýšenou pozornost a správně a opatrně zachází s pilou (například: nikdy neřežte několik větví najednou, protože může dojít k bezděčnému dotyku se „zónou nebezpečí zpětného rázu“).

Bezpečnost pracovního prostředí

1. Nedovolte dětem a osobám neobeznámeným s tímto návodem pracovat s pilou. Místní předpisy mohou upravovat požadovaný věk pracovníka.
2. Tento výrobek používejte výhradně způsobem a k účelům popsaným v tomto návodu.
3. Pečlivě zkontrolujte celý pracovní prostor, zda se v něm nevyskytují zdroje nebezpečí (např. silnice, chodníky, elektrické kabely, nebezpečné stromy atp.)
4. V pracovním prostoru se nesmějí zdržovat jiné osoby a zvířata (pokud nutno, prostor ohraďte a označte výstražnými značkami) - nejmenší dovolená vzdálenost je 2,5 násobek výšky kmene nebo minimálně 10 metrů.
5. Pracovník je zodpovědný za nehody nebo ohrožení jiných osob nebo jejich majetku.

Elektrická bezpečnost

1. Doporučujeme používat proudový chránič s vypínacím proudem maximálně 30 mA. Ani používání proudového chrániče nezaručuje 100% bezpečnost a vždy je nutno dodržovat bezpečné pracovní postupy. Zkontrolujte svůj proudový chránič před každým použitím.
2. Před použitím zkontrolujte, zda kabel nejeví známky poškození nebo opotřebení. Pokud je kabel poškozený, nechte ho vyměnit v pověřeném servisním středisku.
3. Výrobek nepoužívejte, pokud jsou elektrické kabely poškozené nebo opotřebované.
4. Okamžitě odpojte od elektrické sítě, pokud je kabel naříznutý nebo je poškozená izolace. Nedotýkejte se elektrického kabelu, dokud není odpojen elektrický zdroj. Nespravujte naříznutý nebo poškozený kabel. Nechte kabel vyměnit v pověřeném servisním středisku.
5. Dbejte na to, aby kabel / prodlužovací kabel byl za pracovníkem, aby nepředstavoval zdroj nebezpečí pro pracovníka nebo jiné osoby, a ujistěte se, že nemůže dojít k jeho poškození (teplem, ostrými předměty, ostrými hranami, olejem atp.)
6. Umístěte kabel tak, aby se během řezání nezachytil ve větvích a podobně.
7. Před odpojením zástrčky, spojky nebo prodlužovacího kabelu vždy nejdříve vypněte elektrickou zásuvku.
8. Vypněte, vytáhněte zástrčku ze zásuvky a zkontrolujte napájecí kabel, zda není poškozený nebo opotřebovaný, předtím než kabel stočíte k uskladnění. Poškozený kabel nespravujte. Nechte kabel vyměnit v pověřeném servisním středisku.
9. Pokud necháváte výrobek bez dozoru na jakoukoli dobu, vytáhněte zástrčku ze sítě. 10. Kabel svíjejte opatrně, pozor na zauzlování.
10. Používejte výhradně zdroj obousměrného elektrického napětí odpovídající napětí vyznačenému na štítku přístroje.
11. Tato řetězová pila má dvojitou izolaci v souladu s EN60745-1 a EN60745-2-13. Žádná část tohoto výrobku nesmí být za jakýchkoli podmínek uzemněna.

Kabely

1. Napájecí a prodlužovací kabely jsou k dostání v místním pověřeném servisním středisku.
2. Používejte pouze schválené prodlužovací kabely.
3. Používejte pouze prodlužovací šňůry určené k venkovním použití.
4. Pokud chcete při používání tohoto výrobku používat prodlužovací kabel, používejte výhradně kabely těchto rozměrů:
5. 1,0 mm²: max. délka 40 m
6. 1,5 mm²: max. délka 60 m
7. 2,5 mm²: max. délka 100 m

C. POPIS BEZPEČNOSTNÍCH ZAŘÍZENÍ

ZABLOKOVÁNÍ VYPÍNAČE

Na Vašem stroji je instalované zařízení (obr. 1a, 2a), které pokud není zapojené, zabraňuje stisknutí vypínače za účelem zamezení náhodného spuštění.

BRZDA PILOVÉHO ŘETĚZU PŘI UVOLNĚNÍ VYPÍNAČE

Váš stroj je vybaven zařízením, které okamžitě blokuje pilový řetěz při uvolnění vypínače; pokud nefunguje, nepoužívejte stroj, ale odneste ho do autorizovaného servisního střediska.

OCHRANNÝ KRYT LEVÉ RUKY/PÁKA BRZDY PILOVÉHO ŘETĚZU

Ochranný kryt levé ruky (obr. 1b, 2b) slouží (za předpokladu, že je na stroji instalován správným způsobem) k tomu, aby se Vaše ruka nedostala do kontaktu s pilovým řetězem. Ochranný kryt levé ruky má kromě toho i funkci spouštění brzdy pilového řetězu, zařízení, které bylo vyvinuto k zablokování pilového řetězu během několika milisekund v případě zpětného vrhu. Brzda pilového řetězu je vypojena, jakmile je ochranný kryt levé ruky stisknut dozadu a zablokován (obr. 3a, 3b). Při zatlačení na přední kryt ruky dopředu se spustí brzda řetězu a řetěz se zastaví (obr. 4a, 4b). Brzdu řetězu lze aktivovat zatlačením vpřed levým zápěstím anebo když se zápěstí dostane do styku s předním krytem ruky následkem zpětného rázu.

Když se pila používá s tyčí ve vodorovné poloze, např. při kácení stromů, brzda řetězu poskytuje menší ochranu (obr. 5).

POZNÁMKA: Jakmile je zapojena brzda pilového řetězu, bezpečnostní vypínač přerušuje přívod proudu do motoru.

Uvolněním brzdy řetězu za současného držení spínače se pila spustí.

ZACHYCOVAČ ŘETĚZU

Zařízení je vybaveno lapačem řetězu (obr. 6a, 6b) umístěným pod řetězovým kolem. Tento mechanismus je navržen k zastavení zpětného pohybu řetězu v případě přetržení nebo vykolejení řetězu.

Těmto situacím se lze vyhnout zajištěním správného napětí řetězu (viz kapitola "D. Montáž/demontáž").

OCHRANNÝ KRYT PRAVÉ RUKY

Slouží k ochraně (obr. 7a, 7b) ruky v případě rozbití pilového řetězu.

TEPELNÁ POJISTKA - VYPÍNAČ

Motor je chráněn tepelným vypínačem (obr. 1c, 2c), který se aktivuje, když se řetěz zadře anebo pokud dojde k přetížení motoru. Když k tomu dojde, zastavte a vytáhněte zástrčku ze sítě, odstraňte překážky a několik minut vyčkejte, než pila vychladne. Do původního stavu uveďte zasunutím tepelného vypínače.

Uváděním tepelného vypínače do původního stavu s uvolněnou brzdou a stisknutým spínačem se produkt spustí.

Věnujte velkou pozornost správnému sestavení.

Před prováděním úprav výrobek odpojte od sítě.

1. Zkontrolujte, zda není zapnuta brzda řetězu. Pokud je, vypněte ji.

2a - 2b. Uvolněte řetězový napínací kolík a otáčením doleva oddělejte kryt hnacího kola.

Používejte rukavice.

3. Nasaďte řetěz na lištu (začněte u řetězky) do vodící drážky.

Ujistěte se, že řezací zuby na horní části lišty směřují ve směru chodu řetězu (viz značky na liště).

1. Otočte doleva nadoraz napínací mechaniku řetězu.

5a - 5b. Nasaďte lištu na úchytný šroub lišty, přilne k magnetu. Nasaďte řetěz na hnací kolo.

6a - 6b. Ujistěte se, že vodící patky řetězu zapadají do hnacího kola a do vodící drážky na liště. Nasaďte kryt hnacího kola.

7a - b. Řetěz napnete dotáhnutím řetězového napínacího kolíku doprava. Řetěz je nyní správně napnut a připraven k použití.

Přílišné napnutí řetězu přetěžuje motor a může způsobit poruchu. Nedostatečné napnutí může způsobit sesmeknutí řetězu. Správně napnutý řetěz zaručuje nejlepší řezací vlastnosti a prodloužení životnosti. Pravidelně kontrolujte napnutí řetězu, protože délka řetězu se s používáním prodlužuje (zejména jde-li o nový řetěz; po prvním sestavení je nutno po několika minutách provozu zkontrolovat napnutí řetězu). V žádném případě řetěz nenapínejte bezprostředně po použití. Počkejte, až zchladne. Pokud je potřeba upravit uvolněný řetěz, uvolněte řetězový napínací kolík o dvě otáčky a potom znovu utáhněte na požadované napětí.

Varování: Řetěz a vodící lišta se mohou velmi rozpálit.

Spuštění: pevně uchopte obě rukojeti, uvolněte páku brzdy řetězu a současně zajistěte, aby byla ruka stále na přední rukojeti, stiskněte a držte spínací blok zamáčknutý, poté stiskněte spínač (nyní můžete spínací blok uvolnit).

Vypínání: Přístroj se zastaví při uvolnění vypínače nebo při spuštění řetězové brzdy.

F. MAZÁNÍ LIŠTY A PILOVÉHO ŘETĚZU

POZOR! Nedostatečné promazání způsobí přetržení řetězu a může přivodit vážný úraz.

Zkontrolujte podle pokynů v sekci "Údržba", zda je řetězový olej dodáván v dostatečném množství.

Volba řetězového oleje

Používejte olej schválený výrobcem.

Doporučujeme používat biologicky odbouratelný řetězový mazací olej.

Doplňování oleje

Odšroubujte zátku olejové nádrže, naplňte nádrž, přitom dejte pozor, aby nedošlo k úniku oleje (pokud k tomu přece dojde, dobře očistěte motorovou pilu) a dobře utáhněte zátku

G. ÚDRŽBA A SKLADOVÁNÍ

Před prováděním jakékoli údržby nebo čištění vytáhněte zástrčku ze sítě.

POZOR! Pokud pracujete v obzvláště špinavém nebo prašném prostředí, popsané operace musí být prováděny v kratších intervalech, než je uvedeno. Před každým použitím

Zkontrolujte, zda čerpadlo řetězového oleje správně funguje. Nasměrujte lišty směrem ke světlé ploše ve vzdálenosti dvaceti centimetrů. Po minutě chodu stroje se na ploše musí objevit zřetelné stopy oleje (obr. 1). Zkontrolujte, zda pro zapojení a vypojení brzdy pilového řetězu nemusíte vyvíjet příliš velký tlak, nebo naopak k zapojení či vypojení dochází příliš snadno. Zkontrolujte také, zda není zablokovaná. Pak zkontrolujte její funkci následujícím způsobem: vypojte brzdu pilového řetězu, uchopte správným způsobem stroj a uveďte ho do chodu. Zapojte brzdu pilového řetězu stlačením ochranného krytu levé ruky pomocí levého zápěstí/levé paže, přitom nikdy nepouštějte rukojeti (obr. 2). Pokud brzda pilového řetězu funguje, pilový řetěz se musí okamžitě zablokovat. Zkontrolujte, zda je pilový řetěz naostřený (viz dále), v dobrém stavu a správně napnut. Pokud je nepravidelně opotřebený nebo jeho řezný zub dosahuje výšky pouze 3 mm, vyměňte ho (obr. 3).

Často čistěte ventilační otvory, zamezíte tak přehřívání motoru (obr. 4a, 4b).

Zkontrolujte funkci vypínače a zablokování vypínače (tuto operaci provádějte s vypojenou brzdou pilového řetězu): zapněte vypínač a zablokování vypínače a zkontrolujte, zda se hned po uvolnění vracejí do klidové polohy; ověřte, zda bez zapojení zablokování vypínače není možné zapnout vypínač.

Zkontrolujte, zda zachycovač řetězu a ochranný kryt pravé ruky jsou v dobrém stavu a bez viditelných závad, jako například poškození materiálu.

Každé 2–3 hodiny práce se strojem

Zkontrolujte lištu. Pokud je to nutné, pečlivě očistěte její otvory pro mazání (obr. 5) a vodící drážku (obr. 6). Pokud je drážka opotřebená nebo na ní jsou patrné hluboké rýhy, vyměňte ji. Pravidelně čistěte hnací kolo a kontrolujte, zda není nadměrně opotřebené (obr. 7). Promažte řetězku na špici lišty tukem pro ložiska označeným otvorem (obr. 8).

Ostření pilového řetězu

Při potížích s broušením řetězu se obraťte na pověřené servisní středisko.

Řetěz musí být správně nabroušen. Špatně nabroušený řetěz může způsobit zpětný ráz a zvýšit riziko úrazu.

Pokud pilový řetěz neřeže bez nutnosti přitlačit lištu na dřevo a vyrábí velmi jemné piliny, znamená to, že není dobře nabroušený. Pokud se při řezání netvoří piliny, pilový řetěz je zcela tupý a při řezání drtí dřevo na prach. Dobře naostřený pilový řetěz projíždí dřevem sám a tvoří dlouhé a velké piliny.

Řezná část pilového řetězu je představována řezným článkem (obr. 9), s řezným zubem (obr. 10) a omezovačem hloubky řezu (obr. 11). Rozdíl výšky mezi nimi určuje hloubku řezu; pro správné ostření potřebujete vodič ocílky, kulatou ocílku o průměru 4 mm. Postupujte následujícím způsobem: se správně namontovaným a správně napnutým pilovým řetězem zapojte brzdu pilového řetězu, umístěte vodič ocílky podle obrázku, kolmo k liště (obr. 12), a nabruste řezný zub na úhel zobrazený na obrázku (obr. 13A - 13B). Ostření provádějte vždy zevnitř směrem ven a při návratu snižte vyvíjený tlak (je velmi důležité dodržovat správný postup při ostření: příliš velké, nedostatečné úhly ostření nebo chybný průměr ocílky zvyšují sklon stroje k zpětným vrhům). Pro dosažení přesnějších bočních úhlů nastavte ocílku tak, aby vertikálně přesahovala horní řeznou část přibližně o 0,5 mm. Naostřete nejdříve všechny zuby na jedné straně, pak otočte stroj a opakujte operaci. Zkontrolujte, zda po ostření mají všechny zuby stejnou délku a zda výška omezovačů hloubky dosahuje 0,6 mm pod úrovní horní řezací části: zkontrolujte výšku pomocí šablony a opilujte (pomocí plochého pilníku) vyčnívající část, zaoblete pak přední část omezovače hloubky (obr. 14), přitom dávejte pozor, abyste NEOPILOVALI i zub ochrany proti zpětnému vrhu (obr. 15).

Po každých 30 hodinách provozu

Odneste přístroj do pověřeného servisního střediska.

Skladování/Přeprava

Nechte výrobek vychladnout a nasaďte kryt na lištu a řetěz.

Produkt skladujte v chladu a suchu a mimo dosah dětí. Neskladujte venku.

Ujistěte se, že z výrobku neuniká olej.

H. TECHNIKY ŘEZU

Během použití se vyhněte: (obr. 1)

- řezání v situaci, kdy by se kmen mohl během řezání zlomit (dřevo je napnuté, suché stromy apod.): náhlé zlomení může být velmi nebezpečné.

- aby se lišta nebo pilový řetěz zasekly v řezu: pokud k tomu přece dojde, odpojte stroj od přívodu napětí a pokuste se zvednout kmen, vyvíjejte páku pomocí vhodného nástroje; nesnažte se vytáhnout stroj jeho taháním nebo otřásáním, mohli byste poškodit stroj nebo se zranit.

- situacím, které by mohly způsobit reakci zpětného vrhu.

• použití produktu nad výškou ramen
• řezání dřeva s cizími předměty, např. hřebíky.

Nikdy nepoužívejte pilu v hlíně a kamení, neboť to vede k bezprostřednímu opotřebení řetězu.

Během použití: (obr.1)

-Pokud řežete ve svahu, pracujte vždy nad kmenem, tímto způsobem Vás kmen nemůže zasáhnout, pokud by se začal koulet dolů.

-V případě kácení dokončete za každých okolností započatou práci: částečně pokácený strom by se mohl zlomit.

-Na konci každého řezu zaznamenáte značnou změnu síly potřebné k držení stroje, dávejte velký pozor, abyste neztratili kontrolu nad strojem.

V následujícím textu se soustředíme na dva typy řezu:

řez pomocí tažení řetězu (shora směrem dolů) (obr.2), u kterého je nebezpečí náhlého přemístění stroje směrem ke kmeni s následnou ztrátou kontroly, pokud je to možné, používejte při práci ozubenou opěrku.

řez s tlačením řetězu (zdola směrem nahoru) (obr.3): u kterého je nebezpečí náhlého přemístění stroje směrem k pracovníkovi s rizikem jeho zasažení nebo náraz rizikového sektoru na kmen a následnou reakcí zpětného vrhu; při řezání proto dávejte velký pozor.

Nejbezpečnější způsob použití stroje je upevnění dřeva na kozu, řezání shora směrem dolů a práce mimo opěry. (obr.4)

Použití ozubené opěrky

Jakmile je to možné, používejte ozubenou opěrku pro bezpečnější řezání: zasaďte ji do kůry nebo do povrchu kmene, zajistíte si tak snadnější kontrolu stroje.

Dále jsou uvedené typické postupy, které je třeba dodržet v určitých situacích, pokaždé však zhodnoťte, zda jsou vhodné nebo ne pro Váš případ, a zvažte, jak provést řez s co nejmenším rizikem.

Kmen na zemi (Nebezpečí kontaktu pilového řetězu s terénem na konci řezu). (obr.5)

řežte shora směrem dolů skrz celý průměr kmene. Na konci řezu postupujte opatrně, abyste zamezili kontaktu pilového řetězu s terénem. Pokud můžete, přerušte řezání ve 2/3 tloušťky kmene, otočte kmen a řežte zbývající část shora směrem dolů, abyste se tak vyhnuli nebezpečí kontaktu pilového řetězu s terénem.

Kmen opřený jen na jednom konci (Nebezpečí zlomení kmene během řezu) (obr.6)

Začněte řezat zespodu do přibližně 1/3 průměru, pak práci dokončete shora a napojte se na již provedený řez.

Kmen opřený na dvou koncích (Nebezpečí stlačení pilového řetězu.) (obr.7)

Začněte řezat shora do přibližně 1/3 průměru, pak práci dokončete zdola a napojte se na již provedený řez.

Řezání kmene ležícího ve svahu. Vždy stůjte ve svahu nad kmenem. Když prořezáváte, abyste si uchovali úplnou kontrolu, před koncem řezu uvolněte tlak, ale držte pevně rukojeti pily. Nenechte řetěz dotknout země.

Kácení stromů

POZOR!: Nikdy se nepokoušejte kácet stromy, pokud nemáte dostatečnou zkušenost, v každém případě nekácejte nikdy stromy, jejichž průměr kmene je větší než délka lišty! Tato operace je vyhrazena zkušeným uživatelům vybaveným vhodným zařízením.

Účelem kácení je nechat padnout strom do co nejlepší polohy pro následné odstraňování větví a řezání kmene. (Zamezte tomu, aby se padající strom zachytil do větví druhého stromu: stahovat zachycený strom je velmi nebezpečné).

Musíte rozhodnout co nejlepší směr pádu na základě následujícího zvážení: co se nachází kolem stromu, jeho naklonění, nahnutí, směr větru a koncentrace větví.

Neopomeňte výskyt suchých nebo zlomených větví, které by se mohly zlomit během kácení a představovat nebezpečí.

POZOR! Během kácení stromů v kritických podmínkách si po ukončení řezu okamžitě sejměte chrániče sluchu, abyste mohli zaznamenat neobvyklé zvuky a eventuální výstražné signály.

Předběžné operace řezu a vyhledání únikové cesty

Odstraňte větve, které brání v práci (obr.8), začněte shora směrem dolů tak, aby se kmen nacházel mezi Vámi a strojem, odstraňte pak obtížné větve jednu po druhé. Odstraňte porost kolem stromu a při určení únikové cesty zaznamenejte případné překážky vyskytující se kolem stromu (kameny, kořeny, přikopy apod.) a bránící v úniku (úniková cesta slouží při padání stromu); na obrázku (obr.9) je zobrazený směr, kterým se musíte vydat (A předpokládaný směr pádu stromu. B. Úniková cesta C. Nebezpečná zóna)

KÁCENÍ STROMU (obr.10)

Za účelem zajištění kontroly nad pádem stromu musíte provést následující řezy:

Směrový zářez, který musí být provedený jako první, slouží ke kontrole směru pádu stromu: nejdříve řežte HORNÍ ČÁST směrového zářezu na straně, ke které má být strom pokácen. Stůjte na pravé straně stromu a řežte metodou tahání řetězu; pak proveďte SPODNÍ ČÁST řezu, který se musí setkat s koncem horní části. Hloubka směrového zářezu musí odpovídat 1/4 průměru kmene, s úhlem nejméně 45° mezi horním a dolním řezem. Setkání mezi dvěma řezy se nazývá "linka směrového řezu". Linka musí být dokonale vodorovná a v pravém úhlu (90°) ke směru pádu.

Şez při kácení, který má za účel pád stromu, musí být proveden ve výšce 3-5 cm nad spodní částí linky směrového řezu a končit ve vzdálenosti 1/10 kmene od zářezu. Držte se na pravé straně stromu a řežte metodou tahání řetězu, použijte přitom ozubenou opěrku. Zkontrolujte, zda se strom nekloní jiným směrem než plánovaným. Hned jak je to možné, vložte do zářezu dřevorubecký klín. Část stromu, která zůstala neřezaná, se nazývá "kloub", který vede strom při pádu; pokud je nedostačující, není rovný nebo není úplně přeřezán, není schopen kontrolovat pád stromu (velmi nebezpečná situace!), proto je nezbytné, aby různé řezy byly provedeny s maximální přesností.

Na konci řezání strom musí začít padat, pokud je to nutné, pomožte si vložením dřevorubeckého klínu nebo dřevorubecké páky.

Odstraňování větví

Jakmile je strom poražen, je třeba ho zbavit větví, to znamená odřezat větve z kmene. Nepodceňujte tuto operaci, protože k většině případů zpětného vrhu dochází během odvětvování, dávejte velký pozor na polohu špice lišty během řezu a pracujte na levé straně kmenu.

EKOLOGIE

V této kapitole najdete informace užitečné pro dodržení vlastností ekologické kompatibility, na kterou byl brán ohled při vývoji tohoto stroje, dodržení správného použití stroje a zpracování olejů.

POUŽITÍ STROJE

Operace plnění olejové nádrže musí být provedeny tak, aby řetězový olej neunikal do okolního prostředí. LIKVIDACE

Nenechávejte v okolním prostředí nefungující stroj, ale odevzdejte ho firmě, která má povolení k likvidaci odpadků podle předpisů platných norem.

Tento symbol na výrobku nebo na obalu znamená, že s výrobkem nelze nakládat jako s odpadem domácnosti.

Výrobek je třeba odnést do příslušného sběrného místa k recyklaci elektrických a elektronických zařízení. Zajištěním řádné likvidace výrobku pomůžete předejít potenciálním záporným vlivům na životní prostředí a lidské zdraví, které by se mohly projevit v případě likvidace tohoto výrobku nevhodným způsobem.

Podrobnější informace o recyklaci tohoto výrobku si vyžádejte na Vašem obecním úřadu, od firmy zabývající se likvidací domácího odpadu anebo v prodejně, kde jste výrobek zakoupili.

Řetěz a vodicí lišta jsou spotřební součásti a nevztahuje se na ně záruka.

TABULKA VYHLEDÁVÁNÍ ZÁVAD

	Nespoušti se motor	Špatná funkce motoru nebo motor ztrácí na výkonu řeže	Stroj se spoušti, ale špatně pilového řetězu	Motor se neobvyklým způsobem	Brzdná zařízení neblokuji správným způsobem otáčení
Ověřte, zda je v síti napětí	●
Ověřte, zda je zástrčka správně zapojena	●
Ověřte, zda není poškozený kabel nebo prodlužovací kabel	●
Ověřte, zda není zapojena brzda pilového řetězu	●
Zkontrolujte, zda je řetěz řádně smontován a napnut		●	●
Zkontrolujte mazání pilového řetězu podle pokynů uvedených v kapitolách F a G		●	●
Zkontrolujte, zda je pilový řetěz naostřený			●
Zkontrolujte, zda je aktivována tepelná pojistka.	●
Obraflte se na Autorizované servisní středisko	●	●		●	●

PROHLÁŠENÍ O SHODĚ-EU

Husqvarna AB, S-561 82, Huskvarna, Sweden, tímto potvrzuje, že v době expedice z našeho podniku jsou níže uvedené výrobky v souladu s jednotnými směrnicemi EU, bezpečnostními normami EU a příslušnými standardy. Toto prohlášení se stává neplatným, pokud je jednotka upravována bez našeho svolení.

Popis výrobku: Elektrická řetězová pila

Typ: CST3519-X, CSI4020-X - CS = Chainsaw

Rok označení CE: 2009

Směrnice EU

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

Jednotné EN:

EN60745-1, EN60745-2-13, EN50366, EN55014-1, EN61000-3-2, EN61000-3-11

Notifikovaný orgán, který provedl ES přezkoušení: MEEI Kft., 1007

Váci út 48/a-b

1132 Budapest

Hungary

Certifikát č. M3 69240049 (CST 3519-X)

M3 69240050 (CST 4020-X)

Ulm 18/02/2013

Peter Lameli

Globální ředitel výzkumu a vývoje - ruční nástroje

Držitel technické dokumentace

Typ CST3519-X CSI4020-X
Vyr. 8862 8863
Hmotnost s prázdnými nádržemi (Kg) 5.6 5.5
Výkon (kW) 1.9 2.0
Obsah olejové nádrže (cm3) 180 180
Rozteč pilového řetězu (palce) 3/8 3/8
Kalibr řetězu (mm)	1.3 1.3
Maximální délka lišty (mm)	350 400
Naměřená intenzita zvuku LWA2) (dB(A))	106 106
Zaručená intenzita zvuku LWA2) (dB(A))	108 108
Stupeň LPA1) (dB(A))	95	95
Nejistota KPA (dB(A))	2.5 2.5
Hodnota ah1) (m/s2)	5.9 5.3
Výchylka Kah (m/s2)	1.5 1.5
Impedance Zmax(Ω)	0.310	0.314
Řezná rychlost (m/s)	12	15

1) Hodnota emisí na pracovišti Stupeň L _pA podle EN60745-2-13 uvedené v tabulce.

Vibrace Hodnota a _h podle EN60745-2-13 uvedené v tabulce.

Deklarovaná celková hodnota vibrací byla měřena v souladu se standardní metodologií a lze ji použít ke srovnání různých nářadí.

Deklarovanou celkovou hodnotu vibrací lze také použít jako předběžný odhad expozice.

Upozornění:

Emise vibrací během vlastního používání elektrického nářadí se může lišit od deklarované celkové hodnoty v závislosti na způsobu používání nářadí.

Je potřeba stanovit bezpečnostní opatření na ochranu osoby, která pracuje s nářadím, na základě odhadu expozice za daných podmínek (s ohledem na všechny části pracovního cyklu včetně doby, kdy je nářadí vypnuté nebo běží naprázdno, nejenom doby provozu).

2) Hodnoty hladiny hluku LWA podle 2000/14/EC uvedené v tabulce.

Postup hodnocení shody...... Annex V

Vyhovuje normě EN 61000-3-11

V závislosti na vlastnostech místní elektrické sítě používání tohoto výrobku může způsobit krátký pokles napětí v okamžiku jeho zapnutí. To může ovlivnit jiné elektrické přístroje, např. způsobit chvilkové pohasnutí lampy.

Pokud je impedance (Zmax) ve vaší elektrické síti nižší než hodnota vyznačená v tabulce (pro daný model) tyto vlivy se neprojeví. Hodnotu impedance ve vaší síti můžete zjistit dotazem u vašeho dodavatele.

A. VŠEOBECNÝ POPIS

1) Kábel 17) Špic reťazového kolesa 2) Zadná rukoväť 18) Mechanizmus pnutia reťaze 3) Chránič zadnej ruky 19) Spínací panel 4) Kontrolka hladiny oleja 20) Kryt vodiacej lišty 5) Vzduchové otvory 21) Reťaz 6) Spínač 22) Návod na použitie 7) Kryt nádržky na olej 23) Čepeľ rezného zuba 8) Predná rukoväť 24) Nastavenie hĺbky rezu 9) Chránič prednej ruky/brzdová páka na reťaz 25) Zub pohonu 10) Špicatý nárazník 26) Rezný spoj 11) Ovládač pnutia reťaze 27) Reťazové koleso 12) Napínač reťaze 28) Skrutka držiaka lišty 13) Kryt na reťazovom kolese 29) Uvoľnenie pnutia kábla 14) Lubrikačný otvor 30) Magnet 15) Drážka vodiacej lišty 31) Tepelná poistka 16) Vodiaca lišta 32) Fľaša na olej

Príklad štítku

1) Garantovaná úroveň hluku je v súlade s normou 2000/14/E

Všeobecné bezpečnostné opatrenia pre elektrické nástroje

d) Nepreceňujte svoje schopnosti. Noste vhodnú obuv a vždy udržujte rovnováhu. Toto umožňuje lepšie ovládanie elektrického nástroja v neočakávaných situáciách.

4) Použitie a údržba elektrického nástroja

Bezpečnostné pokyny pri práci s reťazovou pílou:

Potiahnutím reťaze píly pozdĺž hornej časti lišty môže potlačiť lištu náhle naspäť k používateľovi.

- Pílu držte pevne oboma rukami tak, aby palce a prsty obopínali rukoväte reťazovej píly. Stojte v takej polohe, aby ste pri vymrštení pílu udržali.

Ak používateľ dodrží predpísané opatrenia, vymrštenie bude mať pod kontrolou. Dbajte na to, aby sa vám reťazová píla nevymkla z rúk.

Ochranný kryt ľavej ruky/páka brzdy reťaze

POZNÁMKA: Ak je zapojená brzda reťaze, bezpečnostný vypínač prerušuje prívod prúdu do motora.

Uvoľnenie brzdy na reťazi, keď je spínač napnutý, výrobok naštartuje.

ZACHYTÁVAČ REŤAZE

2a a 2b. Odskrutkujte ovládač pnutia reťaze a otočte v protismere hodinových ručičiek. Odmontujte kryt na reťazovom kolese.

5a a 5b. Lištu upevnite ku skrutke ovládača lišty. Táto sa upevní k magnetu. Reťaz umiestnite nad reťazové koleso.

Voľba reťazového oleja

Odskrutkujte zátku olejovej nádrže, naplnite nádrž, pritom dajte pozor, aby nedošlo k úniku oleja (pokiaľ k tomu predsa dôjde, dobre očistite motorovú pílu) a dobre utiahnite zátku.

G. ÚDRŽBA A SKLADOVANIE

Pred každým použitím

Každé 2-3 hodiny práce so strojom

Výrobok skladujte na suchom a chladnom mieste a mimo dosahu detí. Neskladujte v exteriéri.

Skontrolujte, či z výrobku nevyteká olej.

H. TECHNIKY REZU

Popis zariadenia.... Elektrická reťazová píla

Typ.... CST3519-X, CSI4020-X - CS = Chainsaw

Certifikát č. M3 69240049 (CST 3519-X)

M3 69240050 (CST 4020-X)

Ulm 18/02/2013

Peter Lameli

Global R&D Director – drží sa v rukea
