Tipo de producto	Sierra de cadena eléctrica
Marca	Gardena
Modelo	CST 3519-X
Dimensiones (L × A × Al)	450 × 250 × 250 mm
Peso	3,5 kg
Alimentación	230 V ~ 50 Hz, 1500 W
Longitud de la espada	35 cm
Velocidad de la cadena	13 m/s
Capacidad del depósito de aceite	100 ml
Nivel sonoro (LpA)	95 dB(A)
Vibraciones (mango delantero/trasero)	5,5 / 6,0 m/s²
Funciones principales	Corte de ramas, tronzado de madera, poda
Mantenimiento y limpieza	Limpieza regular de la espada y la cadena, afilado de la cadena
Seguridad	Freno de cadena, protección antirrebote, interruptor de seguridad
Piezas de repuesto y reparabilidad	Espada, cadena, cubierta protectora, piñón de arrastre
Información general	Sierra eléctrica para uso doméstico, fácil de arrancar y ergonómica

Preguntas frecuentes - CST 3519-X GARDENA

¿Cómo afilar la cadena de la sierra Gardena CST 3519-X?

Utilice una lima redonda adaptada al paso de la cadena (generalmente 4,0 mm). Lime cada diente siguiendo el ángulo original. Consulte el manual para instrucciones detalladas.

¿Qué tipo de aceite usar para la lubricación de la cadena?

Utilice un aceite especial para cadena de sierra, biodegradable si es posible. No use aceite de motor usado.

¿Cómo reemplazar la espada?

Desatornille la cubierta protectora, retire la espada y la cadena viejas. Instale la nueva espada, coloque la cadena respetando el sentido de corte, luego apriete la cubierta.

La sierra no arranca, ¿qué hacer?

Verifique la conexión eléctrica, el cable de alimentación y el fusible. Asegúrese de que el freno de cadena esté desactivado. Si el problema persiste, contacte al servicio técnico.

¿Cómo tensar la cadena correctamente?

Afloje la cubierta protectora, gire el tornillo de tensión hasta que la cadena esté justo tensa (sin holgura pero con flexibilidad). Vuelva a atornillar la cubierta.

¿Cuál es la longitud máxima de corte?

Con una espada de 35 cm, la longitud máxima de corte es de aproximadamente 30 cm.

La sierra vibra mucho, ¿es normal?

Cierto nivel de vibración es normal. Si las vibraciones son excesivas, verifique el apriete de la espada y el estado de la cadena. Puede ser necesario un afilado o reemplazo.

¿Se puede usar la sierra en tiempo de lluvia?

No, el uso en tiempo húmedo es peligroso. Use la sierra solo en tiempo seco y sobre madera seca.

¿Dónde encontrar piezas de repuesto para la Gardena CST 3519-X?

Las piezas de repuesto están disponibles en los distribuidores Gardena o en línea en el sitio web oficial. Use la referencia del modelo para identificar las piezas.

¿Cómo limpiar la sierra después de usarla?

Desenchufe la sierra. Limpie la espada y la cadena con un cepillo. Vacíe el depósito de aceite si es necesario. Guarde la sierra en un lugar seco.

MANUAL DE USUARIO CST 3519-X GARDENA

Manual de instrucciones Motosierra eléctrica

1) Cable	17) Nose sprocket
2) Rear handle	18) Chain tensioning mechanism
3) Rear hand guard	19) Switch block
4) Oil tank inspection gauge	20) Guide bar cover
5) Air vents	21) Chain
6) Switch	22) Manual
7) Oil tank cap	23) Cutting tooth
8) Front handle	24) Cutting depth gauge
9) Front hand guard/chain brake lever	25) Drive tooth
10) Spiked bumper	26) Cutting link
11) Chain tensioner knob	27) Drive sprocket
12) Chain catcher	28) Bar retaining screw
13) Drive sprocket cover	29) Cable strain relief
14) Lubrication hole	30) Magnet
15) Guide bar groove	31) Thermal Cut-Out
16) Guide bar	32) Oil Bottle

A. DESCRIPCIÓN GENERAL

1) Cable	18) Mecanismo de tensión de la cadena
2) Mango trasero
3) Salva-manos trasero	19) Bloqueo del enchufe
4) Indicador del depósito de aceite	20) Tapa de la barra
5) Respiraderos	21) Cadena
6) Enchufe	22) Manual
7) Tapón del depósito de aceite	23) Diente cortante
8) Mango delantero	24) Talón de profundidad del corte
9) Salva-manos delantero	25) Diente de guía
palanca de freno de la cadena	26) Unión de corte
10) Para golpes con puntas	27) Rueda dentada motriz
11) Tirador tensor de la cadena	28) Tornillo de retención de la barra
12) Receptáculo de la cadena	29) Dispositivo para aliviar la tensión del cable
13) Tapa de la rueda dentada motriz
14) Orificio de lubricación	30) Imán
15) Ranura de la barra cortante	31) Interruptor térmico
16) Barra (de guía)	32) Bidón de aceite
17) Punta delantera

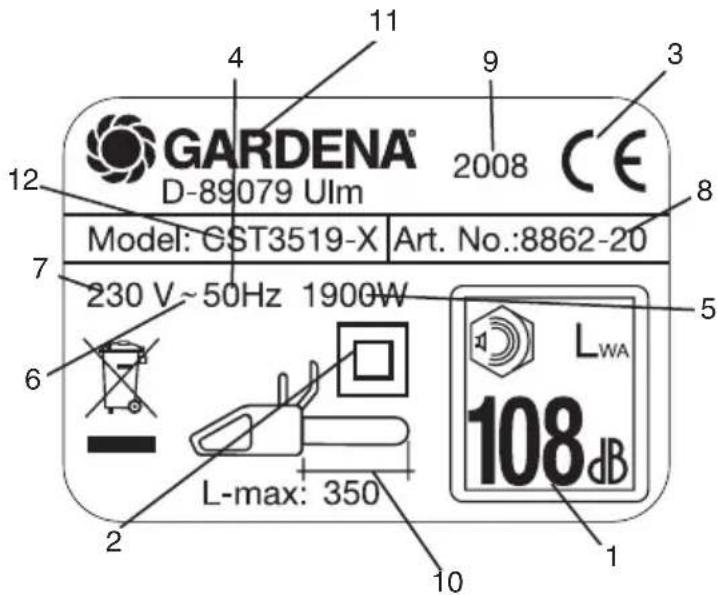

Etiqueta ejemplo

1) Potencia de ruido garantizada según directiva 2000/14/CE 2) Herramienta clase II 3) Marca de conformidad CE 4) Frecuencia nominal 5) Potencia nominal 6) Corriente alterna 7) Tensión nominal 8) Código de producto 9) Año de fabricación 10) Longitud máxima de la barra 11) Nombre y dirección del fabricante 12) Modelo

B. PRECAUCIONES DE SEGURIDAD

SIGNIFICADO DE LOS SÍMBOLOS

		Atención			Dirección del diente de corte
		Leer atentamente el manual			Usar siempre con las dos manos
		Botas de seguridad			Peligro de reacción de contragolpe
		Casco, protectores auditivos y gafas o visor de protección			No exponer a la lluvia o a la humedad
		Guantes con protección contra cortes			Aceite de la cadena
		Pantalones largos con protección contra cortes			No hacer...
		Freno desactivado, activado			Apagar la máquina
		Desenchufe de la red inmediatamente si el cable está dañado o cortado.			Desenchufe antes de realizar cualquier ajuste o limpieza.
		Mantenga alejada a cualquier persona			Riesgo de descarga eléctrica

Avisos generales de seguridad de la herramienta mecánica

AVISO – Lea todos los avisos de seguridad y todas las instrucciones. El fallo en seguir los avisos e instrucciones podría resultar en descarga eléctrica, fuego y/o heridas graves.

Guarde todos los avisos e instrucciones como referencia futura.

El término "herramienta mecánica" en los avisos se refiere a su herramienta mecánica enchufada a la red (con cordón) o a su herramienta mecánica de funcionamiento a pilas (sin cordón).

1) Seguridad de la zona de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas y oscuras invitan a que ocurran accidentes.

b) No haga funcionar las herramientas mecánicas en atmósferas explosivas, como en presencia de líquidos inflamables, gases o polvo. Las herramientas mecánicas crean chispas que podrían inflamar el polvo o los humos.

c) Mantenga a los niños y a los curiosos alejados mientras opera la herramienta mecánica. Las distracciones podrían hacer que perdiera el control.

2) Seguridad eléctrica

a) Los enchufes de la herramienta mecánica deben coincidir con la toma de corriente. No modifique nunca el enchufe de ningún modo. No utilice ningún enchufe adaptador con herramientas mecánicas puestas a tierra. Los enchufes sin modificar y las tomas de corriente coincidentes reducirán el riesgo de descarga eléctrica.

b) Evite el contacto del cuerpo con las superficies puestas a tierra, tales como tuberías, radiadores, cocinas y refrigeradores. Se corre mayor riesgo de descarga eléctrica si su cuerpo está puesto a tierra.

c) No exponga las herramientas mecánicas a la lluvia o a condiciones húmedas. El agua que se introduce en la herramienta mecánica hace que aumente el riesgo de descarga eléctrica.

d) No abuse el cordón. No utilice nunca el cordón para llevar, tirar o desenchufar la herramienta mecánica. Mantenga el cordón alejado del calor, aceite, bordes afilados o piezas en movimiento. Los cordones dañados o enredados aumentan el riesgo de descarga eléctrica.

e) Cuando utilice una herramienta mecánica en el exterior, utilice un cable de prolongación adecuado para usar al aire libre. El uso de un cable de prolongación para exteriores reduce el riesgo de descarga eléctrica.

f) Si el uso de una herramienta mecánica en lugares húmedos es inevitable, utilice una corriente protegida para dispositivos de corriente remanente. El uso de un dispositivo de corriente remanente reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Manténgase alerta, tenga cuidado con lo que hace y use el sentido común cuando opere una herramienta mecánica. No utilice una herramienta mecánica cuando esté cansado o bajo la influencia de drogas, alcohol o medicinas. Un momento de distracción mientras opera una herramienta mecánica podría causar lesiones personales graves.

b) Utilice equipo de protección personal. Lleve siempre equipo de protección de los ojos. El equipo de protección utilizado en condiciones apropiadas, como las mascarillas contra el polvo, el calzado antideslizante de seguridad, un casco duro o la protección de los oídos, reducirá las lesiones personales. Lo puede conseguir en una tienda de equipos de trabajo.

c) Prevención del arranque no intencional. Confirme que el interruptor está desactivado en la posición "off" antes de conectarlo a la herramienta mecánica y/o paquete de baterías, coger la herramienta o transportarla. Si se transporta la herramienta mecánica con el dedo en el interruptor o se energizan las herramientas mecánicas cuando tienen el interruptor activado "on", se invita a que ocurran accidentes.

d) No trate de alcanzar demasiado lejos con la herramienta. Mantenga los pies sobre una base sólida y el equilibrio en todo momento. Podrá así controlar mejor la herramienta mecánica en situaciones inesperadas.

e) Utilice la ropa adecuada. No lleve ropa suelta o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas en movimiento. La ropa suelta, las joyas o el pelo largo suelto podría engancharse en las piezas en movimiento.

4) Uso y cuidado de la herramienta mecánica

a) No fuerce la herramienta mecánica. Utilice la herramienta mecánica para su aplicación. La herramienta mecánica correcta hará el trabajo mejor y con más seguridad, a la tasa para la que ha sido diseñada.

b) No utilice la herramienta mecánica si el interruptor no funciona bien para encenderla y apagarla. Cualquier herramienta mecánica que no se pueda controlar con el interruptor es peligrosa y debe repararse.

c) Desconectar el enchufe del generador y de la herramienta mecánica antes de hacer ajustes, cambiar los accesorios o almacenarlas. Tales medidas de prevención reducirán el riesgo de arranque accidental de la herramienta.

d) Almacene las herramientas mecánicas inactivas fuera del alcance de los niños y no permita operarlas a las personas que no estén familiarizadas con la herramienta mecánica o con estas instrucciones. Las herramientas mecánicas son peligrosas en manos de usuarios no formados.

e) Mantenimiento de las herramientas mecánicas. Compruebe la desalineación o el agarrotamiento de las piezas móviles, la rotura de las piezas y otras condiciones que pudieran afectar el funcionamiento de la herramienta mecánica. Si está dañada, repárela antes de usarla. Muchos accidentes son causados por herramientas mecánicas mal mantenidas.

f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte mantenidas correctamente con los bordes de corte afilados tienen menos probabilidad de agarrotarse y son más fáciles de controlar.

g) Utilice la herramienta mecánica, los accesorios y las brocas de la herramienta, etc., de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea que va a realizar. El uso de la herramienta mecánica para operaciones diferentes a las previstas, podría resultar en una situación peligrosa.

1. Servicio

a) Haga que una persona cualificada en reparaciones haga el servicio de la máquina, utilizando solamente piezas de sustitución idénticas. Esto garantizará que se mantiene la seguridad de la herramienta mecánica.

Advertencias de seguridad de la motosierra:

- Mantenga todas las partes del cuerpo alejadas de la cadena de la motosierra cuando ésta esté en funcionamiento. Antes de accionar la motosierra, asegúrese de que la cadena no está en contacto con nada. Un instante de inatención mientras utiliza la motosierra puede provocar el enganche de la ropa o una parte del cuerpo por la cadena de la sierra.

- Sujete siempre la sierra con la mano derecha en el mango trasero y la mano izquierda en el mango delantero. Sujetar la sierra con una configuración invertida de manos aumenta el riesgo de lesiones personales y no debe hacerse nunca.

- Sujete la máquina herramienta únicamente por las superficies de agarre que están aisladas, ya que la cadena de la sierra podría entrar en contacto con cables ocultos con su propio cordón. Las cadenas de la sierra que entren en contacto con un hilo conductor podrían cargar de tensión las partes metálicas expuestas de la máquina herramienta y podrían dar una descarga eléctrica al operario que la maneje.

- Póngase gafas de seguridad y protecciones para los oídos. También se recomienda el uso de equipos de protección para la cabeza, las manos, las piernas y los pies. La vestimenta adecuada de protección reducirá las lesiones personales causadas por astillas despedidas o contacto accidental con la cadena de la sierra. Lo puede conseguir en una tienda de equipos de trabajo.

- No utilice una motosierra en un árbol. Utilizar una motosierra estando en un árbol puede causar lesiones personales.

- Mantenga en todo momento la estabilidad de los pies y utilice la motosierra únicamente estando en una superficie estable, segura y llana. Las superficies resbaladizas o inestables, como las escaleras plegables pueden hacer perder el equilibrio y el control de la sierra.

- Cuando corte una rama que esté en tensión, no olvide el efecto resorte que se produce al cortarla. Al eliminar la tensión de las fibras de madera, la rama hasta entonces retenida puede golpear al operario y/o hacer perder el control de la sierra.

- Tenga extremado cuidado al cortar maleza y árboles jóvenes. Los materiales finos pueden engancharse a la cadena de la sierra y salir despedidos contra usted o hacer que pierda el equilibrio.

- Transporte la sierra por el mango delantero, desenchufada y alejada de su cuerpo. Cuando transporte o almacene la motosierra, ponga siempre la tapa de la barra. El manejo apropiado de la sierra reducirá el riesgo de contacto accidental con la cadena de la sierra en movimiento.

• Siga las instrucciones para lubrificar, tensar la cadena y cambiar los accesorios. Una cadena mal tensada o mal lubricada puede romperse o aumentar el riesgo de rebote.
• Mantenga los mangos secos, limpios y sin aceite ni grasa. Los mangos grasientos o aceitosos provocan deslizamientos y pérdida de control.
• Corte únicamente madera. No utilice la motosierra para propósitos distintos a los especificados. Por ejemplo: no utilice la motosierra para cortar plástico, obras de albañilería o materiales de construcción distintos a la madera. El uso de la motosierra para operaciones diferentes a las previstas podría resultar en una situación peligrosa.

Causas del rebote y su prevención por parte del operario:

El rebote puede suceder cuando la parte delantera o punta de la barra de guía toca un objeto (Fig B3), o cuando la madera cerca y pinza la cadena de la motosierra durante el corte.

El contacto de la punta puede, en ocasiones, causar una repentina reacción de inversión, golpeando la barra de guía hacia arriba y hacia el operario.

Pinzar la cadena en la parte superior de la barra de guía puede impulsar rápidamente la barra hacia atrás, en dirección del operario.

Cualquiera de estas reacciones puede hacer que pierda el control de la sierra, y provocar lesiones personales graves. No se fíe exclusivamente de los dispositivos de seguridad integrados en la sierra. En calidad de usuario de una motosierra, debería seguir ciertas pautas para prevenir los accidentes en sus distintas utilizaciones.

Los rebotes son consecuencia de un uso inapropiado de la herramienta y/o procedimientos o condiciones de funcionamiento incorrectos, y se pueden evitar tomando las debidas precauciones, es decir:

• Mantenga una sujeción firme, rodeando los mangos de la sierra con los pulgares y los dedos, con ambas manos en la sierra y posicionando el cuerpo y el brazo de forma que pueda resistir las fuerzas de rebote. El operario puede controlar las fuerzas de rebote si toma las debidas precauciones. No suelte la motosierra.

- No intente llegar demasiado lejos y no sobrepase la altura del hombro. Así evitará el contacto inesperado de la punta y permitirá un mejor control de la motosierra en situaciones imprevistas.

- Utilice únicamente las barras y cadenas de recambio especificadas por el fabricante. Las barras y cadenas de recambio no adecuadas pueden provocar la rotura de la cadena y/o rebotes.

- Siga las instrucciones de afilado y mantenimiento del fabricante. Disminuir la altura del talón de profundidad puede producir más reacciones de rebote.

Recomendaciones adicionales de seguridad

1. Uso del manual. Todas las personas que utilicen la máquina deben leer el manual de instrucciones completamente y con mucha atención. El manual de instrucciones debe acompañar a la máquina en caso de venta o préstamo a otra persona.
2. Precauciones previas a la utilización de la máquina. No permita nunca que una persona que no esté familiarizada con el manual de instrucciones utilice esta herramienta. Las personas sin experiencia deben pasar por un período de formación utilizando únicamente un banco de serrar.
3. Comprobaciones de control. Compruebe con cuidado la máquina antes de cada uso, especialmente si ha sufrido un impacto fuerte o si muestra cualquier signo de mal funcionamiento. Realice todas las operaciones descritas en el capítulo "Mantenimiento y almacenamiento – Antes

de cada uso".

1. Reparaciones y mantenimiento. Todas las piezas de la máquina que puede cambiar personalmente están explicadas con claridad en el capítulo de instrucciones "Montaje / desmontaje". Siempre que fuese necesario, el resto de las piezas de la máquina deben de ser cambiadas exclusivamente por un Centro autorizado.
2. Vestimenta. (fig B1) Cuando utilice esta máquina, el usuario debe llevar las siguientes prendas aprobadas de protección individual: prendas ajustadas de protección, botas de seguridad con suelas antideslizantes, protectores contra impactos en los dedos y protección a prueba de cortes, guantes a prueba de cortes y vibraciones, máscara de protección o un visor de seguridad, tapones de protección en los oídos y casco (si hay riesgo de caída de objetos). Puede conseguir todas estas prendas en una tienda de equipos de trabajo.
3. Precauciones sanitarias – Niveles de vibración y sonido. Aténgase a las restricciones sonoras de su zona. El uso prolongado de la máquina expone al usuario a vibraciones que pueden generar el “fenómeno de los dedos blancos” (o “fenómeno de Raynaud”), el síndrome del túnel carpiano y trastornos similares.
4. Precauciones sanitarias – Agentes químicos. Utilice aceite aprobado por el fabricante.
5. Precauciones sanitarias - Calor. Durante la utilización, la rueda dentada y la cadena alcanzan temperaturas muy elevadas, tenga cuidado de no tocar dichas partes mientras estén calientes.

Precauciones de transporte y almacenamiento. (fig B2) Cada vez que cambie de zona de trabajo, desconecte la máquina de la toma de corriente y active la palanca de freno de la cadena. Coloque la tapa de la barra siempre antes de transportar o guardar la herramienta.

Transporte siempre la máquina a mano, con la barra hacia atrás; cuando la transporte en un vehículo, sujétela bien para evitar cualquier daño.

Reacción de rebote. (fig. B3) La reacción de rebote consiste en un violento movimiento hacia arriba y hacia atrás de la barra en dirección al usuario. Se da, generalmente, cuando la parte superior de la punta de la barra (denominada la “zona de riesgo de rebote”) (véase la marca roja de la barra de guía) entra en contacto con algún objeto, o si la cadena se bloquea con un trozo de madera. El rebote puede hacer que el usuario pierda el control de la máquina, provocando accidentes peligrosos e incluso mortales. La palanca de freno de la cadena y otros dispositivos de seguridad de la cadena no bastan para proteger al usuario de posibles lesiones: el usuario también tiene que ser consciente de las condiciones que pueden provocar la reacción, y evitarlas prestando mucha atención de acuerdo con su experiencia, y manejando la máquina de forma prudente y correcta (por ejemplo: no corte nunca varias ramas a la vez, ya que esto puede causar un impacto accidental en la “zona de peligro de rebote”).

Seguridad en el área de trabajo

1. No permita nunca que niños o personas no habituadas a utilizarlo se sirvan de este producto aún leyendo las instrucciones. Las regulaciones locales podrían restringir la edad del operario.
2. Utilice únicamente el producto de la forma y para los usos descritos en estas instrucciones.
3. Compruebe toda la zona de trabajo atentamente para detectar cualquier fuente de peligro (p. ej.: carreteras, caminos, cables eléctricos, árboles peligrosos, etc.)
4. Aleje a cualquier persona o animal de la zona de trabajo (si fuese necesario, acordone la zona y utilice señales de aviso), a una distancia mínima de 2,5 x la altura del tronco; en ningún caso a menos de diez metros.
5. El operario o usuario es responsable de los accidentes y riesgos acaecidos a otras personas en su propiedad.

Seguridad eléctrica

1. Se recomienda utilizar un dispositivo diferencial residual (D.D.R.) con una corriente de desconexión de no más de 30 mA. Incluso con la instalación de un D.D.R. la seguridad 100% no existe, y en todo momento se tiene que trabajar siguiendo las instrucciones de seguridad. Compruebe su D.D.R. cada vez que lo use.
2. Antes de utilizarlo, compruebe que el cable no presenta ninguna señal de deterioro o envejecimiento. Si el cable tiene algún defecto, lleve el producto a un Centro autorizado de reparaciones para cambiarlo.
3. No utilice el producto si los cables eléctricos están deteriorados o gastados.
4. Desconecte inmediatamente de la red eléctrica principal si el cable está cortado o la instalación está deteriorada. No toque el cable eléctrico hasta que no se haya desconectado del suministro eléctrico. No repare un cable cortado ni deteriorado. Lleve el producto a un Centro de reparaciones autorizado para arreglar el cable.
5. Asegúrese siempre de que el cable/ alargadera se mantenga detrás del usuario, y que no constituya una fuente de peligro ni para él ni para otras personas; asegúrese también de que el cable no pueda verse dañado (por una fuente de calor, objetos afilados, bordes afilados, aceite, etc);
6. Posicione el cable de manera que no pueda enredarse en las ramas ni similares durante el proceso de cortado.
7. Desconecte siempre de la red principal antes de desconectar cualquier enchufe, cable conector o alargadera.
8. Desconecte, desenchufe de la red principal y compruebe si el cable de suministro eléctrico está deteriorado o gastado antes de enrollar el cable para guardarlo. No repare un cable deteriorado. Lleve el producto a un Centro de reparaciones autorizado para arreglar el cable.
9. Desenchufe de la red principal antes de dejar el producto sin vigilancia durante cualquier intervalo de tiempo.
10. Enrolle siempre el cable cuidadosamente, evitando las vueltas.
11. Utilícelo únicamente con una red del voltaje mostrado en la etiqueta del producto.
12. La motosierra está doblemente aislada según EN60745-1 y EN60745-2-13. Bajo ninguna circunstancia debe hacerse la conexión a tierra a alguna parte de este

Cables

1. Puede adquirir los cables y alargaderas apropiados en su Centro autorizado local.
2. Utilice únicamente alargaderas aprobadas.
3. Las alargaderas y otros cables sólo deberían utilizarse si son aptos para uso exterior.
4. Si desea conectar el producto con un cable alargador, deberá respetar las siguientes dimensiones del cable:
5. 1,0 mm²: largo máx 40 m
6. 1,5 mm²: largo máx 60 m
7. 2,5 mm²: largo máx 100 m

C. DESCRIPCIÓN DE LOS DISPOSITIVOS DE SEGURIDAD

SEGURO DEL INTERRUPTOR

La máquina lleva instalado un dispositivo (fig.1a, 2a) que, si no se acciona, impide que pueda pulsarse el interruptor, para así prevenir su accionamiento accidental.

FRENO DE CADENA AL SOLTAR EL INTERRUPTOR

La máquina está dotada de un dispositivo que bloquea instantáneamente la cadena tan pronto como se suelta el interruptor; en caso de que el dispositivo no funcione, no utilice la máquina: llévela a un Centro de asistencia autorizado.

FRENO DE CADENA / PROTECCIÓN ANTERIOR DE LA MANO

La protección anterior de la mano (fig.1b, 2b) sirve para evitar que la mano izquierda del usuario entre en contacto con la cadena (siempre y cuando haya empuñado la máquina correctamente). La protección anterior de la mano tiene además la función de accionar el freno de cadena, dispositivo estudiado para bloquear la cadena, en caso de reacción de contragolpe, en milésimas de segundo. El freno de cadena está desactivado cuando la protección anterior de la mano está hacia atrás y bloqueada (fig.3a, 3b). El freno de la cadena se activa al empujar hacia delante el salva-manos delantero, y la cadena se detiene (fig.4a, 4b). El freno de la cadena se puede activar utilizando la muñeca izquierda para empujarlo hacia delante o cuando la muñeca entra en contacto con la guarda de mano delantera como resultado de una tensión de retroceso.

Cuando se utiliza la máquina con la barra en posición horizontal, por ejemplo para talar árboles, el freno de la cadena ofrece menos protección (fig.5).

NOTA: Cuando el freno de cadena está puesto, un interruptor de seguridad corta la corriente del motor.

Para arrancar la máquina, suelte el freno de la cadena mientras pulsa el interruptor.

PERNO DE RETÉN DE LA CADENA

Esta máquina está equipada con un retén de cadena (fig 6a, 6b) situado bajo la rueda dentada. Este mecanismo está diseñado para impedir el movimiento de retroceso de la cadena en caso de que se rompa o se salga de su sitio. Estas situaciones se pueden evitar asegurando que la cadena tiene la tensión correcta (Consulte el capítulo "D. Montaje/desmontaje").

PROTECCIÓN POSTERIOR DE LA MANO DERECHA

Sirve para proteger (fig.7a, 7b) la mano en caso de salto o rotura de la cadena.

Interruptor térmico

El motor está protegido por un interruptor térmico (fig 1c, 2c) que se activa cuando la cadena se atasca o el motor se sobrecalienta. Cuando ocurra esto, pare la máquina y desconecte el enchufe de la red, limpie la obstrucción y espere unos minutos hasta que la máquina se enfríe. Reposicione pulsando el interruptor térmico.

Para arrancar la máquina, reposicione el interruptor térmico con el freno de la cadena suelto y presione el interruptor.

D. MONTAJE / DESMONTAJE

MONTAJE DE LA BARRA Y LA CADENA

Tenga mucho cuidado al realizar el montaje para asegurarse de que éste queda efectuado correctamente.

Desenchufe de la red principal antes de realizar cualquier operación en el producto.

1. Compruebe que el freno de la cadena no esté activado. Si lo está, desactívelo. 2a y 2b. Desenrosque el tirador tensor de la cadena y gírelo en sentido contrario a las agujas del reloj para quitar la tapa de la rueda dentada motriz.

Póngase guantes.

3. Coloque la cadena sobre la barra, empezando por la punta dentada, y ajustándola a la ranura de la barra. Asegúrese de que el lado afilado de los dientes queda hacia delante en la parte superior de la barra (véanse las marcas de la barra).

1. 4. Gire el mecanismo tensor de la cadena en sentido contrario a las agujas del reloj hasta el máximo.

5a y 5b. Monte la barra en el tornillo de retención de la barra, y ésta se fijará al imán. Coloque la cadena en la rueda dentada motriz.

6a y 6b. Vuelva a colocar la tapa de la rueda dentada motriz, asegurándose de que los dientes de guía de la cadena están fijados a la rueda dentada motriz y a la ranura de la barra.

7a y 7b. Para tensar la cadena, gire el tirador tensor de la cadena en sentido de las agujas del reloj hasta que quede bien apretado. La cadena ya está bien tensada para ser utilizada.

Tensar la cadena demasiado sobrecargaría el motor y causaría daños. Una tensión insuficiente puede provocar que se salga la cadena, mientras que una cadena correctamente tensada proporciona las mejores características y prolonga la vida del aparato. Compruebe la tensión periódicamente, ya que la longitud de la cadena tiende a aumentar con el uso (especialmente si la cadena es nueva, después del primer montaje, deberá comprobar la tensión de la cadena después de haber trabajado con el aparato unos minutos); pero no tense nunca la cadena inmediatamente después de utilizar el aparato, espere siempre a que se enfríe. Si la cadena está demasiado suelta y necesita ser tensada, desenrosque siempre el tirador tensor de la cadena 2 vueltas y vuelva a apretar de nuevo, dejando la cadena correctamente tensada para su uso.

Aviso: La cadena y la barra pueden llegar a calentarse mucho.

E. PUESTA EN MARCHA Y PARADA

Arranque: Sujete ambos mangos con firmeza, suelte la palanca del freno de la cadena asegurándose de que la mano está todavía sujetando el mango delantero, pulse y mantenga pulsado el bloque de conmutación y a continuación pulse el interruptor (en ese momento, puede soltar el bloque de conmutación).

Parada: La máquina se detendrá siempre que sea desenchufada o activando el freno de cadena.

F. LUBRICACIÓN DE LA BARRA Y DE LA CADENA

¡ATENCIÓN! Una lubricación insuficiente provocará la rotura de la cadena y puede ocasionar daños graves.

Controle como se indica en "Mantenimiento" que la cadena reciba aceite en cantidad suficiente.

Elección del aceite de la cadena

Utilice aceite aprobado por el fabricante.

Le recomendamos que, para la cadena, utilice aceite bio, un tipo de aceite que es biodegradable.

Rellenado del aceite

Desenrosque la tapa del depósito de aceite, rellene el depósito evitando derramamientos de aceite (si se derramase aceite, limpie bien la máquina) y apriete bien la tapa.

Antes de realizar cualquier acción de mantenimiento o limpieza, desenchufe el aparato de la corriente. ¡ATENCIÓN! Si se trabaja en sitios particularmente sucios o polvorientos, las operaciones mencionadas deben hacerse con más frecuencia.

Antes de usar la máquina

Controle que la bomba de aceite de la cadena funcione correctamente: oriente la barra hacia una superficie clara, a unos veinte centímetros de distancia; tras un minuto de funcionamiento de la máquina, la superficie deberá presentar rastros evidentes de aceite (fig.1). Controle que para poner o soltar el freno de cadena no haya que hacer una fuerza excesiva o insuficiente, y que no esté bloqueado. Seguidamente controle su funcionamiento como se indica a continuación: suelte el freno de cadena, sujete correctamente las empuñaduras de la máquina y enciéndala. Ponga el freno de cadena empujando la protección anterior de la mano con el pulso/brazo izquierdo, sin soltar en ningún momento las empuñaduras (fig.2). Si el freno de cadena funciona, la cadena debe quedar bloqueada inmediatamente. Controle que la cadena esté afilada (ver abajo), en buen estado y correctamente tensada. Si presentase desgaste irregular o el diente de corte no superase los 3 mm, sustitúyala (fig.3).

Limpie frecuentemente las ranuras de ventilación, para evitar que el motor se recaliente. (fig 4a, 4b).

Controle el funcionamiento del interruptor y del seguro del interruptor (a efectuar con freno de cadena suelto): accione el interruptor y el seguro del interruptor y controle que vuelvan a la posición de reposo nada más soltarlos; compruebe que no se pueda accionar el interruptor sin antes accionar el seguro del interruptor.

Controle que el perno de retén de la cadena y la protección de la mano derecha estén enteros y sin defectos evidentes, como desperfectos del material.

Cada 2-3 horas de trabajo

Controle la barra, y si es necesario limpie cuidadosamente los orificios de lubricación (fig.5) y la ranura de guía (fig.6). Si esta última estuviera desgastada o los surcos fueran excesivos, sustitúyala. Limpie periódicamente la rueda dentada motriz y compruebe que no está demasiado gastada. (fig.7). Engrase la rueda de punta de la barra con grasa para cojinetes a través del orificio indicado (fig.8).

Afilado de la cadena

Póngase en contacto con un Centro Autorizado de Servicio si constata cualquier problema de afilado en la cadena.

La cadena tiene que estar afilada correctamente. Una cadena mal afilada puede causar rebotes y un alto riesgo de lesiones.

Si es necesario mantener presionada la barra contra la madera para que la cadena corte, y si el serrín que produce es muy fino, es signo de que no está bien afilada. Si el corte no produce serrín, la cadena ha perdido completamente el filo y al cortar pulveriza la madera. Una cadena bien afilada avanzará por sí sola en la madera, produciendo viruta gruesa y larga.

La parte cortante de la cadena está formada por la malla de corte (fig.9), con un diente de corte (fig.10) y un delimitador de corte (fig.11). El desnivel entre estos elementos determina la profundidad de corte; para obtener un buen afilado, son necesarios un guía-lima y una lima redonda de 4 mm de diámetro. Proceda como se indica a continuación: con la cadena montada y correctamente tensada, ponga el freno de cadena, coloque el guía-lima como se indica en la figura, perpendicular a la barra (fig.12), y lime el diente de corte con la angulaciones indicadas en la figura (fig.13A y 13B), afilando siempre desde dentro hacia afuera y aflojando la presión en la fase de vuelta (es muy importante respetar las indicaciones: unos ángulos de afilado excesivos o insuficientes, o un diámetro de lima erróneo aumentan la tendencia a la reacción de contragolpe). Para obtener mayor exactitud en los ángulos laterales, se aconseja situar la lima de modo que sobresalga por encima del filo de corte superior unos 0,5 mm. Afile primero todos los dientes de un lado. Gire después la máquina y repita la operación. Asegúrese de que, tras el afilado, todos los dientes tengan la misma longitud y que la altura de los delimitadores de profundidad sea de 0,6 mm por debajo del filo de corte superior: controle la altura usando el modelo y lime (con una lima plana) la parte que sobresale. Redondee después la parte anterior del delimitador de profundidad (fig.14), con cuidado de NO limar también el diente de protección anticontragolpe (fig.15)

Cada 30 horas de uso.

Lleve el aparato a un Centro autorizado.

Almacenamiento/transporte

Deje que la máquina se enfríe y ponga la tapa en la barra y la cadena.

Almacene el producto en un lugar seco, frío y fuera del alcance de los niños. No lo almacene en el exterior.

Asegúrese de que no hay fugas de aceite.

H. TÉCNICAS DE CORTE

Mientras usa la máquina, evite: (fig.1)

-Cortar troncos que pudieran romperse durante el corte (leña sometida a tensión, árboles secos, etc): una rotura repentina podría ser muy peligrosa. -Que la barra o la cadena se atasquen en el corte: si así ocurriese, desconecte la máquina de la red y trate de levantar el tronco haciendo palanca con un instrumento adecuado; no trate de liberar la máquina con sacudidas o tirones, porque corre el riesgo de estropearla y de hacerse daño. -Situaciones que podrían favorecer la reacción de contragolpe.

-Utilizar la máquina a una altura superior a los hombros.

-Cortar madera con objetos extraños en ella, p.ej., clavos. No utilice nunca esta máquina en tierra ni piedras, ya que la cadena se desgastaría inmediatamente.

Mientras usa la máquina: (fig.1)

• Si está cortando en un terreno en pendiente, trabaje desde la parte alta, de modo que el tronco no pueda golpearle en caso de salir rodando.
• En caso de tala de árboles, nunca deje el trabajo a medio hacer: un árbol talado parcialmente podría romperse.
• Al final de cada corte, se notará una notable diferencia en

la fuerza necesaria para sostener la máquina. Preste mucha atención para no perder el control.

En el texto que sigue nos referiremos a estos dos tipos de corte:

El corte con la cadena en retroceso (de arriba a abajo) (fig.2), que presenta el riesgo de un repentino desplazamiento de la máquina hacia el tronco, con la consiguiente pérdida de control. Si es posible, utilice la espada durante el corte.

El corte con la cadena empujando (de abajo a arriba) (fig.3) presenta en cambio el riesgo de un repentino desplazamiento de la máquina hacia el operador, con el riesgo de golpearlo. El sector de riesgo puede impactar contra el tronco y causar la consiguiente reacción de contragolpe; preste mucha atención durante el corte.

El modo más seguro de utilizar la máquina es con la leña asegurada sobre el caballete, cortando de arriba hacia abajo y trabajando por la parte de fuera del soporte. (fig.4)

Uso de la espada:

Siempre que sea posible, utilice la espada para un corte más seguro: clávela en la corteza o en la superficie del tronco, de modo que sea más fácil conservar el control de la máquina.

A continuación se explican los procedimientos típicos a seguir en determinadas situaciones. Será necesario valorar en cada ocasión el procedimiento más adecuado para efectuar el corte con el menor riesgo posible.

Tronco en el suelo. Riesgo de tocar el suelo con la cadena al final del corte (fig. 5).

Cortar desde arriba hacia abajo pasando por todo el tronco. Al final del corte, proceda con cautela para evitar que la cadena entre en contacto con el terreno. Si es posible, deténgase cuando haya cortado 2/3 del grosor del tronco. Déle entonces la vuelta y corte la parte restante desde arriba hacia abajo, para limitar el riesgo de contacto con el terreno.

Tronco apoyado por una sola parte. Riesgo de rotura del tronco durante el corte (fig. 6).

Comience a cortar por debajo hasta 1/3 del diámetro, termine completando el corte desde arriba.

Tronco apoyado por los dos extremos. Riesgo de aplastamiento de la cadena (fig. 7).

Comience a cortar por encima hasta 1/3 del diámetro, termine completando el corte desde abajo.

Corte de troncos en una pendiente. Colóquese siempre en la parte superior de la pendiente respecto al tronco. Mientras realice el corte, para mantener un control total, disminuya la presión de corte cuando se acerque al final, sin aflojar la sujeción de los mangos de la motosierra. No deje que la cadena entre en contacto con el suelo.

Tala

¡ATENCIÓN! No intente talar árboles si no tiene la experiencia necesaria. En todo caso, nunca pruebe a cortar troncos con un diámetro superior a la longitud de la barra. Esta operación debe ser realizada exclusivamente por usuarios expertos adecuadamente equipados.

La finalidad de la tala es hacer caer el árbol en la mejor posición para pasar seguidamente a limpiarlo de ramas y a seccionar el tronco. Evite que en su trayecto de caída el árbol se enrede en otro: hacer caer un árbol que se ha enredado en otro es una operación muy peligrosa.

Hay que decidir la mejor dirección de caída valorando: el entorno del árbol, su inclinación, su curvatura, la dirección del viento y la concentración de ramas.

Otro factor a tener muy en cuenta es la presencia de ramas muertas o rotas que podrían desgajarse durante la tala y representar un peligro.

¡ATENCIÓN! En operaciones de tala en condiciones críticas, quítese las protecciones acústicas inmediatamente después del corte, a fin de poder percibir ruidos inusuales o posibles señales de advertencia.

Operaciones preliminares y localización de la vía de escape.

Elimine las ramas que dificulten el trabajo (fig. 8), comenzando desde arriba hacia abajo y manteniendo el tronco entre su cuerpo y la máquina. Elimine las ramas más difíciles, pieza por pieza. Elimine la vegetación en torno al árbol y observe los obstáculos que pueda haber (piedras, raíces, socavones, etc.) teniéndolos en cuenta al definir la vía de fuga (a seguir durante la caída del árbol); tome como referencia la figura (fig. 9) para saber qué dirección tomar (A. dirección prevista de caída del árbol, B. vía de fuga, C. zona de riesgo).

TALA (fig.10)

Para tener controlada la caída del árbol, hay que efectuar los siguientes cortes:

En primer lugar se efectúa el corte direccional, que sirve para controlar la dirección de caída del árbol: Ejecute primero la PARTE SUPERIOR del corte sobre el lado hacia el que se derribará el árbol. Sitúese a la derecha del árbol y corte con la cadena en retroceso; ejecute entonces la PARTE INFERIOR del corte, que terminará allí donde termina la parte superior. La profundidad del corte direccional debe ser aproximadamente de 1/4 del diámetro del tronco, y el ángulo entre el corte superior y el inferior debe ser al menos de 45°. La línea de encuentro entre los dos cortes se denomina "línea del corte direccional". La línea debe ser perfectamente horizontal y debe formar ángulo recto (90°) con respecto a la dirección de caída.

El corte que acabará provocando la caída del árbol se efectuará de 3 a 5 cm por encima de la parte inferior del plano de la línea de corte direccional, y terminará a una distancia de dicha línea equivalente a 1/10 del diámetro del tronco. Manténgase a la izquierda del árbol y corte con la cadena en retroceso, utilizando la espada. Controle que el árbol no se mueva en otra dirección que no sea la prevista para la caída. Tan pronto como sea posible, introduzca una cuña de derribo en el corte. La parte de tronco no cortada se denomina eje, y es la "bisagra" que guía al árbol en su caída; si el eje fuese insuficiente, no fuera rectilíneo, o se cortase del todo, se perdería el control sobre la caída del árbol (¡muy peligroso!), razón por la cual es necesario que los cortes se ejecuten con precisión.

Terminados los cortes, el árbol comenzará a caer. Si fuera necesario, facilite la caída con una cuña o una palanca de derribo.

Desrame

Una vez derribado el árbol, se procede al desrame, la eliminación de las ramas del tronco. No se debe subestimar la dificultad de esta operación, porque la mayor parte de los accidentes por reacción de contragolpe tienen lugar precisamente durante el desrame. Preste, por consiguiente, mucha atención a la posición de la punta de la barra durante el corte y trabaje desde la parte izquierda del tronco.

ECOLOGÍA

Este capítulo le proporcionará información útil para mantener las características de eco-compatibilidad previstas para la máquina en la fase proyectual, su uso correcto y la eliminación de los aceites.

USO DE LA MÁQUINA

Las operaciones de llenado del depósito de aceite deben hacerse de modo que no comporten la dispersión en el medio ambiente del aceite de la cadena.

DESGUACE

No abandonar en el entorno la máquina que haya dejado de funcionar; entregarla a los organismos autorizados para la eliminación de basuras conforme a la normativa vigente.

El símbolo en el producto o en su envase indica que no se puede tratar este producto como desperdicio doméstico. Deberá por lo tanto depositarse en el punto de recogida aplicable para el reciclado de equipos eléctricos y electrónicos. Asegúrese de eliminar este producto correctamente, ayudará así a evitar consecuencias potenciales negativas para el medio ambiente y la salud humana, que podrían de lo contrario ocurrir con el manejo inapropiado de los residuos de este producto.

Para obtener información más detallada sobre el reciclado de este producto, contacte con la oficina municipal local, con el servicio de eliminación de desperdicios domésticos o con la tienda donde compró el producto.

La cadena y la guía de la cadena son piezas recambiables y no entran en la garantía.

TABLA DE DETECCIÓN DE AVERÍAS

	El motor no arranca	El motor no funciona bien o pierde potencia	La máquina se enciende pero no anóm corta bien	El motor funciona de mala correcta n rotación de	Los dispositivos de freno no bloquean mente la la cadena
Asegúrese de que hay coriente en la red.	●
Compruebe que la clavija esté bien enchufada	●
Compruebe que ni el cable ni la alargadera presenten desperfectos	●
Compruebe que no esté puesto el freno de cadena	●
Compruebe que la cadena está correctamente instalada y tensada		●	●
Controle la lubricación de la cadena como se explica en los capítulos F y G		●	●
Controle que la cadena esté afilada			●
Compruebe que está activado el interruptor de desconexión térmica.	●
Diríjase a un Centro de asistencia autorizado	●	●		●	●

DECLARACIÓN DE CONFORMIDAD UE

El abajo firmante Husqvarna AB, S-561 82, Huskvarna, Sweden, certifica aquí, que al salir de nuestra fábrica, las unidades indicadas a continuación tienen conformidad con las directrices armonizadas de la UE, con las normativas de seguridad de la UE y con las normativas específicas del producto. Esta declaración quedará anulada si se realizan modificaciones en la unidad sin nuestro previo consentimiento.

Descripción de la unidad...... Motosierra eléctrica

Tipo.... CST3519-X, CSI4020-X - CS = Chainsaw

Año de marcado de CE...... 2009

Directivas de la UE:

2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU

Armonizado EN:

EN60745-1, EN60745-2-13, EN50366, EN55014-1, EN61000-3-2, EN61000-3-11

Organismo notificado que ha realizado el examen tipo CE ...... MEEI Kft., 1007

Váci út 48/a-b

1132 Budapest

Hungría

Nº de certificado M3 69240049 (CST 3519-X)

M3 69240050 (CST 4020-X)

Ulm 18/02/2013

Peter Lameli

Archivo de documentación técnica

Tipo CST3519-X CSI4020-X
Art. no. 8862 8863
Peso sin combustible(Kg) 5.6 5.5
Potencia (kW) 1.9 2.0
Capacidad depósito de aceite (cm3) 180	180
Paso de cadena (pulgadas)	3/8 3/8
Calibrador de cadena (mm)	1.3 1.3
Longitud máxima de la barra (mm)	350 400
Potencia sonora medida LWA2) (dB(A))	106 106
Potencia sonora garantizada LWA2) (dB(A))	108 108
Nivel de presión sonora LPA1) (dB(A))	95 95
Incertidumbre KPA(dB(A))	2.5 2.5
Valor ah1) (m/s2)	5.9 5.3
Incertidumbre Kah (m/s2)	1.5 1.5
Red-Impedancia Zmax(Ω)	0.310	0.314
Velocidad de corte (m/s)	12 15

1) Área de trabajo relacionada con la característica de emisión Nivel L _pA según EN60745-2-13 dado en la tabla.

Valor de vibraciones a_h según EN60745-2-13 dado en la tabla.

El valor total declarado de vibración se ha medido de acuerdo con un método de ensayo estándar y se puede utilizar para comparar una herramienta con otra.

El valor total declarado de vibración también se puede utilizar en una evaluación preliminar de exposición. Aviso:

La emisión de vibración durante el uso efectivo de la herramienta eléctrica puede ser distinta del valor total declarado dependiendo de cómo se utilice la herramienta.

Sus operarios han de identificar las medidas de seguridad para protegerse a sí mismos; estas medidas se han de basar en una estimación de la exposición en las condiciones reales de uso (considerando todas las partes del ciclo operativo, como cuando la herramienta está apagada y cuando está encendida sin trabajar, además de los momentos de trabajo real).

2) Los valores LWA de Nivel de Ruido son según 2000/14/EC dado en la tabla.

Procedimiento de evaluación de conformidad...... Anexo V Declaración de conformidad EN 61000-3-11

Dependiendo de las características de su red eléctrica local, la utilización de este producto puede provocar pequeñas caídas de voltaje en el momento de ponerlo en marcha. Estos bajones pueden afectar a otros equipos eléctricos, por ejemplo, las lámparas pueden oscurecerse momentáneamente. Si la impedancia Z_max

de la red eléctrica de su suministro eléctrico es menor que el valor mostrado en el cuadro (aplicable a su modelo) no se producirán los efectos antes descritos. Puede determinar el valor de la impedancia de la red llamando al organismo correspondiente encargado del suministro eléctrico.

A. DESCRIPCIÓN GENERAL

SIGNIFICADO DE LOS SÍMBOLOS

Atención

Leer atentamente este manual

Botas de seguridad

Peligro de descarga eléctrica

2) Seguridad eléctrica

a) Las clavijas de las herramientas eléctricas deben ser compatibles con la toma de corriente. Nunca modifique la clavija de ninguna manera. No utilice ningún adaptador con herramientas eléctricas conectadas a tierra (con hilo de tierra). El uso de clavijas sin modificar y tomas adecuadas reducirá el riesgo de descarga eléctrica.

b) Evite el contacto del cuerpo con superficies conectadas a tierra o a masa, como tuberías, radiadores, cocinas y frigoríficos. Hay un mayor riesgo de descarga eléctrica si su cuerpo está conectado a tierra o a masa.

Certificado n.º M3 69240049 (CST 3519-X)

M3 69240050 (CST 4020-X)

Ulm 18/02/2013

Peter Lameli

4) Frecuencia nominal

E. PUESTA EN MARCHA Y PARADA
