BEDIENUNGSANLEITUNG C372 NAD

16. HAUT-PARLEURS A + HAUT-PARLEURS B

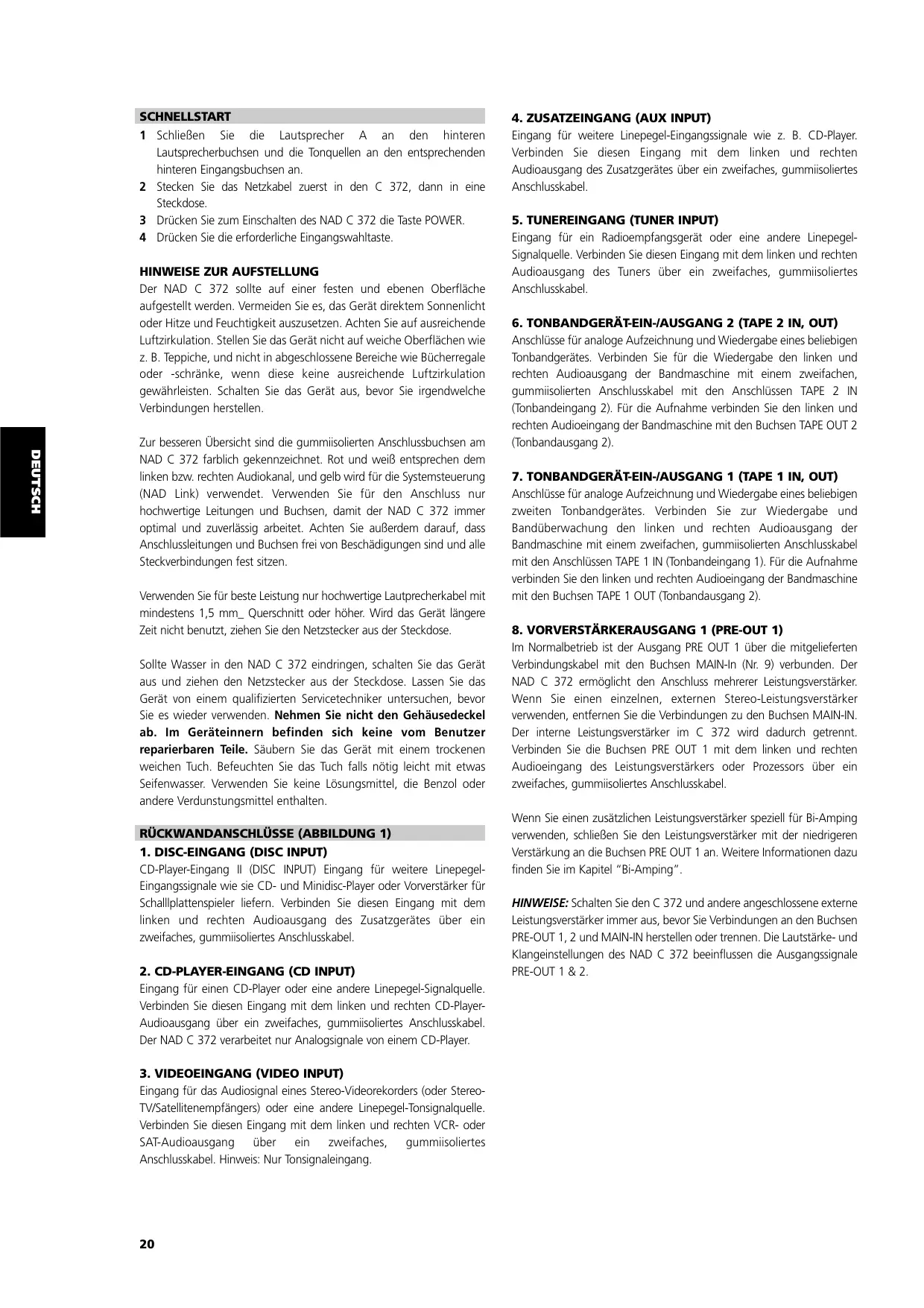

SCHNELLSTART ENGLISH 1 Schließen Sie die Lautsprecher A an den hinteren Lautsprecherbuchsen und die Tonquellen an den entsprechenden hinteren Eingangsbuchsen an. 2 Stecken Sie das Netzkabel zuerst in den C 372, dann in eine Steckdose. 3 Drücken Sie zum Einschalten des NAD C 372 die Taste POWER. 4 Drücken Sie die erforderliche Eingangswahltaste. FRANÇAIS

HINWEISE ZUR AUFSTELLUNG

Der NAD C 372 sollte auf einer festen und ebenen Oberfläche aufgestellt werden. Vermeiden Sie es, das Gerät direktem Sonnenlicht oder Hitze und Feuchtigkeit auszusetzen. Achten Sie auf ausreichende Luftzirkulation. Stellen Sie das Gerät nicht auf weiche Oberflächen wie z. B. Teppiche, und nicht in abgeschlossene Bereiche wie Bücherregale oder -schränke, wenn diese keine ausreichende Luftzirkulation gewährleisten. Schalten Sie das Gerät aus, bevor Sie irgendwelche Verbindungen herstellen. DEUTSCH ESPAÑOL Zur besseren Übersicht sind die gummiisolierten Anschlussbuchsen am NAD C 372 farblich gekennzeichnet. Rot und weiß entsprechen dem linken bzw. rechten Audiokanal, und gelb wird für die Systemsteuerung (NAD Link) verwendet. Verwenden Sie für den Anschluss nur hochwertige Leitungen und Buchsen, damit der NAD C 372 immer optimal und zuverlässig arbeitet. Achten Sie außerdem darauf, dass Anschlussleitungen und Buchsen frei von Beschädigungen sind und alle Steckverbindungen fest sitzen. Verwenden Sie für beste Leistung nur hochwertige Lautprecherkabel mit mindestens 1,5 mm_ Querschnitt oder höher. Wird das Gerät längere Zeit nicht benutzt, ziehen Sie den Netzstecker aus der Steckdose. ITALIANO PORTUGUÊS Sollte Wasser in den NAD C 372 eindringen, schalten Sie das Gerät aus und ziehen den Netzstecker aus der Steckdose. Lassen Sie das Gerät von einem qualifizierten Servicetechniker untersuchen, bevor Sie es wieder verwenden. Nehmen Sie nicht den Gehäusedeckel ab. Im Geräteinnern befinden sich keine vom Benutzer reparierbaren Teile. Säubern Sie das Gerät mit einem trockenen weichen Tuch. Befeuchten Sie das Tuch falls nötig leicht mit etwas Seifenwasser. Verwenden Sie keine Lösungsmittel, die Benzol oder andere Verdunstungsmittel enthalten. SVENSKA RÜCKWANDANSCHLÜSSE (ABBILDUNG 1)

1. DISC-EINGANG (DISC INPUT)

CD-Player-Eingang II (DISC INPUT) Eingang für weitere LinepegelEingangssignale wie sie CD- und Minidisc-Player oder Vorverstärker für Schalllplattenspieler liefern. Verbinden Sie diesen Eingang mit dem linken und rechten Audioausgang des Zusatzgerätes über ein zweifaches, gummiisoliertes Anschlusskabel.

2. CD-PLAYER-EINGANG (CD INPUT)

Eingang für einen CD-Player oder eine andere Linepegel-Signalquelle. Verbinden Sie diesen Eingang mit dem linken und rechten CD-PlayerAudioausgang über ein zweifaches, gummiisoliertes Anschlusskabel. Der NAD C 372 verarbeitet nur Analogsignale von einem CD-Player.

3. VIDEOEINGANG (VIDEO INPUT)

Eingang für das Audiosignal eines Stereo-Videorekorders (oder StereoTV/Satellitenempfängers) oder eine andere Linepegel-Tonsignalquelle. Verbinden Sie diesen Eingang mit dem linken und rechten VCR- oder SAT-Audioausgang über ein zweifaches, gummiisoliertes Anschlusskabel. Hinweis: Nur Tonsignaleingang.

Eingang für weitere Linepegel-Eingangssignale wie z. B. CD-Player. Verbinden Sie diesen Eingang mit dem linken und rechten Audioausgang des Zusatzgerätes über ein zweifaches, gummiisoliertes Anschlusskabel.

5. TUNEREINGANG (TUNER INPUT)

Eingang für ein Radioempfangsgerät oder eine andere LinepegelSignalquelle. Verbinden Sie diesen Eingang mit dem linken und rechten Audioausgang des Tuners über ein zweifaches, gummiisoliertes Anschlusskabel.

6. TONBANDGERÄT-EIN-/AUSGANG 2 (TAPE 2 IN, OUT)

Anschlüsse für analoge Aufzeichnung und Wiedergabe eines beliebigen Tonbandgerätes. Verbinden Sie für die Wiedergabe den linken und rechten Audioausgang der Bandmaschine mit einem zweifachen, gummiisolierten Anschlusskabel mit den Anschlüssen TAPE 2 IN (Tonbandeingang 2). Für die Aufnahme verbinden Sie den linken und rechten Audioeingang der Bandmaschine mit den Buchsen TAPE OUT 2 (Tonbandausgang 2).

7. TONBANDGERÄT-EIN-/AUSGANG 1 (TAPE 1 IN, OUT)

Anschlüsse für analoge Aufzeichnung und Wiedergabe eines beliebigen zweiten Tonbandgerätes. Verbinden Sie zur Wiedergabe und Bandüberwachung den linken und rechten Audioausgang der Bandmaschine mit einem zweifachen, gummiisolierten Anschlusskabel mit den Anschlüssen TAPE 1 IN (Tonbandeingang 1). Für die Aufnahme verbinden Sie den linken und rechten Audioeingang der Bandmaschine mit den Buchsen TAPE 1 OUT (Tonbandausgang 2).

8. VORVERSTÄRKERAUSGANG 1 (PRE-OUT 1)

Im Normalbetrieb ist der Ausgang PRE OUT 1 über die mitgelieferten Verbindungskabel mit den Buchsen MAIN-In (Nr. 9) verbunden. Der NAD C 372 ermöglicht den Anschluss mehrerer Leistungsverstärker. Wenn Sie einen einzelnen, externen Stereo-Leistungsverstärker verwenden, entfernen Sie die Verbindungen zu den Buchsen MAIN-IN. Der interne Leistungsverstärker im C 372 wird dadurch getrennt. Verbinden Sie die Buchsen PRE OUT 1 mit dem linken und rechten Audioeingang des Leistungsverstärkers oder Prozessors über ein zweifaches, gummiisoliertes Anschlusskabel. Wenn Sie einen zusätzlichen Leistungsverstärker speziell für Bi-Amping verwenden, schließen Sie den Leistungsverstärker mit der niedrigeren Verstärkung an die Buchsen PRE OUT 1 an. Weitere Informationen dazu finden Sie im Kapitel “Bi-Amping”. HINWEISE: Schalten Sie den C 372 und andere angeschlossene externe Leistungsverstärker immer aus, bevor Sie Verbindungen an den Buchsen PRE-OUT 1, 2 und MAIN-IN herstellen oder trennen. Die Lautstärke- und Klangeinstellungen des NAD C 372 beeinflussen die Ausgangssignale PRE-OUT 1 & 2. HINWEISE: Schalten Sie den C 372 und andere angeschlossene externe Leistungsverstärker immer aus, bevor Sie Verbindungen an den Buchsen PRE-OUT 1, 2 und MAIN-IN herstellen oder trennen. Die Lautstärke- und Klangeinstellungen des NAD C 372 beeinflussen die Ausgangssignale PRE-OUT 1 & 2.

11. LAUTSTÄRKE VORVERSTÄRKERAUSGANG 2

(VOLUME PRE OUT 2) Der Einsteller VOLUME PRE OUT 2 ermöglicht die Anpassung des Ausgangspegels an den Buchsen PRE OUT 2. Der Ausgangspegel kann von 0 dB bis auf -12 dB reduziert werden. Ist dieser Einsteller in Maximalposition (Stellung 0 dB), ist der Ausgangspegel mit dem Pegel von PRE OUT 1 identisch. Weitere Informationen dazu finden Sie im Kapitel “Bi-Amping”. HINWEISE: Schalten Sie den C 372 und andere angeschlossene externe Leistungsverstärker immer aus, bevor Sie Verbindungen an den Buchsen PRE-OUT 1, 2 und MAIN-IN herstellen oder trennen. Die Lautstärke- und Klangeinstellungen des NAD C 372 beeinflussen die Ausgangssignale PRE-OUT 1 & 2.

12. BRIDGE-MODUS (BRÜCKENSCHALTUNG)

Durch Anschließen von zusätzlichen Leistungsverstärkern kann der NAD C 372 als Teil eines noch stärkeren Stereo- oder Heimkinosystems verwendet werden. Wenn mit der Endstufe des NAD C 372 ein einzelner Lautsprecher angesteuert werden soll, können Sie mit dem Bridge-Schalter die eingebauten linken und rechten Endstufen zu einem Hochleistungskanal zusammenschalten.

Die Belastung eines Verstärkers über seine nominale Ausgangsleistung hinaus erzeugt bei lauten Passagen harte Verzerrungen. Dies wird durch das Abschneiden oder “Hard Clipping” der Ausgangsspitzen verursacht, für deren Wiedergabe der Verstärker nicht ausgelegt ist. In solchen Fällen sorgt der Soft-Clipping-Schaltkreis von NAD für eine weiche Ausgangssignalbegrenzung und minimiert bei Übersteuerung des Verstärkers hörbare Verzerrungen. Wenn Sie in der Regel bei niedriger Ausgangslautstärke Musik hören, kann der Schalter für Soft Clipping™ in Stellung AUS (Off) bleiben. Bevorzugen Sie jedoch eine hohe Ausgangslautstärke mit ausgereizter Verstärkerleistung, schalten Sie das Soft Clipping™ über diesen Schalter ein. Die LED Soft Clipping™ auf der Frontplatte zeigt den Soft-ClippingModus des Verstärkers an.

Über den IR IN/OUT-Anschluß werden Befehle von anderen mit IR IN/OUT-Anschlüssen ausgestatteten Geräten übertragen. Dadurch ist die zentrale Steuerung eines ganzen Systems und der Grundfunktionen anderer NAD-Komponenten (Tuner, CD-Player oder Kassettendecks), die ebenfalls mit IR IN/OUT ausgestattet sind, über die Fernbedienung des Verstärkers möglich. Damit dies mit solchen anderen Geräten funktioniert, verbinden Sie IR OUT des C 372 mit IR IN des anderen Gerätes. IR-Anschlüsse können in Reihe geschaltet werden, immer IN auf OUT, so daß ein ganzes System über die Fernbedienung eines Gerätes bedient werden kann. HINWEISE: Es wird empfohlen, IR IN/OUT nicht zu verbinden, wenn Geräte mit eigenem eingebautem Fernsteuerungsempfänger so nahe beieinander stehen, daß eine direkte Sichtverbindung zur Fernbedienung besteht. Im Zweifelsfall versuchen Sie zuerst die Geräte ohne IR IN/OUT zu steuern. Reagiert das Gerät auf die Befehle der Fernbedienung, ist eine Verbindung von IR IN/OUT nicht erforderlich. Stellen Sie niemals eine Verbindung vom letzten Gerät zurück auf das erste NAD-Gerät in der IR IN/OUT-Kette her. Vor dem Ein- oder Ausstecken von IR IN/OUT alle Geräte vom Netz trennen.

ENGLISH FRANÇAIS DEUTSCH HINWEISE: Schließen Sie bei aktiviertem Bridge-Modus keine Geräte an die rechten Eingänge MAIN-IN (Nr. 9) an. Schalten Sie den C 372 und andere angeschlossene externe Leistungsverstärker immer aus, bevor Sie Verbindungen an den Buchsen PRE-OUT 1, 2 und MAIN-IN herstellen oder trennen. ESPAÑOL Wenn Sie einen zusätzlichen Leistungsverstärker speziell für Bi-Amping verwenden, sollten Sie den Leistungsverstärker mit der höheren Verstärkung an die Buchsen PRE OUT 2 anschließen. Mit dem Einsteller VOLUME PRE OUT 2 (Nr. 11) kann der Lautstärkepegel exakt mit dem des an den Buchsen PRE OUT 1 angeschlossenen Leistungsverstärkers abgestimmt werden. Weitere Informationen dazu finden Sie im Kapitel “Bi-Amping”. Verbinden Sie die Buchsen PRE OUT 1 & 2 mit dem linken und rechten Audioeingang des Leistungsverstärkers über ein zweifaches, gummiisoliertes Anschlusskabel. Im Bridge-Modus leuchtet die LED BRIDGE auf der Frontplatte (Abb. 2, Nr. 2). ITALIANO

10. VORVERSTÄRKERAUSGANG 2 (PRE-OUT 2)

Über die Buchsen PRE OUT 2 kann ein weiterer Leistungsverstärker angesteuert werden. Mit dem Einsteller VOLUME PRE OUT 2 (Nr. 11) kann der Vorverstärker-Ausgangspegel zum Leistungsverstärker bis auf 12 dB reduziert werden. Ist dieser Einsteller in Maximalposition (Stellung 0 dB), ist der Ausgangspegel mit dem Pegel von PRE OUT 1 identisch. In Brückenschaltung kann der NAD C 372 mit einem 8-OhmLautsprecher ca. 300 W erzeugen. In diesem Modus verhalten sich die Endstufen so, als wäre die Impedanz der Lautsprecher halbiert worden. Daher werden Lautsprecher mit niedriger Impedanz (weniger als 8 Ohm) für die Brückenschaltung nicht empfohlen. Bei hohen Spitzen könnte sonst der thermische Überlastschutz ansprechen und auslösen. PORTUGUÊS HINWEISE: Schalten Sie den C 372 und andere angeschlossene externe Leistungsverstärker immer aus, bevor Sie Verbindungen an den Buchsen PRE-OUT 1, 2 und MAIN-IN herstellen oder trennen. Die Lautstärke- und Klangeinstellungen des NAD C 372 beeinflussen die Ausgangssignale PRE-OUT 1 & 2. Stellen Sie den Schalter BRIDGE MODE in die Position “Bridge” und schließen Sie den Lautsprecher an den Klemmen “L +” und “R+” an. Achten Sie dabei darauf, dass Sie “L+” mit der Klemme “+”, und “R+” mit der Klemme “-” am Lautsprecher verbinden. Schließen Sie die Tonquelle am linken Eingang MAIN-IN an. SVENSKA

Anschluss für einen externen Vorverstärker oder Prozessor, wie z. B. ein Surround-Sound-Dekoder. Normalerweise wird dieser Anschluss mit den Buchsen PRE OUT 1 (Nr. 8) über das mitgelieferte Anschlusskabel verbunden. Wenn Sie den NAD C 372 an externe Prozessoren oder Vorverstärker anschließen möchten, entfernen Sie zuerst diese Verbindungen. Verbinden Sie die Buchsen MAIN IN mit dem linken und rechten Audioeingang des Vorverstärkers oder Prozessors über ein zweifaches, gummiisoliertes Anschlusskabel. ENGLISH

15. 12-V-TRIGGERAUSGANG (12 V TRIGGER OUT)

Mit diesem Ausgang können andere Geräte wie z. B. Tuner, Leistungsverstärker usw., die ihrerseits mit einem 12-V-Triggereingang ausgestattet sind, ferngesteuert werden. Dabei kann es sich auch um eine Wechselstrom-Netzleiste mit einem 12-V-Triggereingang handeln. Der 12-V-Triggerausgang wird automatisch beim Einschalten des NAD C 372 aus der AUS- oder STANDBY-Stellung aktiviert. FRANÇAIS Soll über den C 372 eine externe Komponente vom Netzbetrieb in den Bereitschaftsmodus geschaltet werden, verbinden Sie den 12-VTriggerausgang des C 372 mit dem Gleichspannungseingang dieser Komponente. Dazu wird ein 3,5-mm-Standard-Miniaturstecker (“Mono”) benötigt. Die Spitze ist spannungsführend oder die “+”Verbindung und der Kragen des Eingangssteckers bildet die 12-VTrigger- oder Ground-Verbindung (“-”). DEUTSCH ESPAÑOL HINWEISE: Überprüfen Sie die Daten des 12-V-Triggereingangs des anderen Gerätes und stellen Sie sicher, dass diese mit dem 12-VTriggerausgang des C 372 kompatibel sind. NAD-Komponenten mit einem 12-V-Triggereingang sind mit dem 12-V-Triggerausgang des C 372 voll kompatibel. Die Spannung des 12-V-Triggerausgangs am C 372 beträgt 12 V=. Der maximale Strom darf 200 mA nicht überschreiten. Die Stromaufnahme der 12-V-Triggereingänge von NAD ist in der Regel niedriger als 10 mA. Bevor Sie Verbindungen zu irgendwelchen 12-V-Triggerein-/ oder ausgängen herstellen, achten Sie darauf, dass alle Geräte vom Netz getrennt sind. Das Nichtbeachten kann zu Schäden am C 372 oder an mit ihm verbundenen Geräten führen. Wenn Sie noch Fragen zu Anschluss, Installation und Betrieb des 12-V-Triggerausgangs haben, wenden Sie sich bitte an Ihren NAD-Händler. ITALIANO

16. LAUTSPRECHER A + B (SPEAKERS A + SPEAKERS B)

Der NAD C 372 ist mit zwei Paaren von Lautsprecheranschlüssen ausgestattet. Schließen Sie an den Buchsen SPEAKERS A die Hauptlautsprecher an, und an den Buchsen SPEAKERS B ein zweites Lautsprecherpaar, z. B. zuätzliche Lautsprecher, die sich in einem anderen Raum befinden. PORTUGUÊS Verbinden Sie den rechten Lautsprecher mit den Klemmen “R +” (rechts +) und “R -” (rechts -) und achten Sie dabei darauf, dass “R +” mit der Klemme “+” des Lautsprechers und “R -” mit der Klemme “-” des Lautsprechers verbunden ist. Schließen Sie den linken Lautsprecher an den Klemmen “L +” (links +) und “L -” (links -) in der gleichen Weise an. SVENSKA Im Bridge-Modus schließen Sie den Einzel-Lautsprecher an den Klemmen “L +” und “R+” an. Achten Sie dabei darauf, dass Sie “L+” mit der Klemme “+”, und “R+” mit der Klemme “-” am Lautsprecher verbinden. Siehe auch Abschnitt “Bridge-Modus (Brückenschaltung)” in diesem Kapitel (Nr. 12). Verwenden Sie für den Anschluss von Lautsprechern am NAD C 372 immer schwere Litzenleitungen (1,5 mm oder höher). An die Schraubanschlussklemmen mit hoher Strombelastbarkeit können Leitungen mit Kabelschuhen oder Endhülsen und auch blanke Leitungsenden angeschlossen werden.

BLANKE LEITUNGSENDEN UND ENDHÜLSEN

Blanke Leitungsenden und Endhülsen sollten in das Loch im Gewindestift der Anschlussklemme eingeführt werden. Lösen Sie die Lautsprecheranschluss-Kunststoffmutter bis das Loch im Gewindestift freiliegt. Führen Sie die Endhülse oder das blanke Leitungsende in das Loch ein und sichern Sie die Leitung durch festes Anziehen der Kunststoffmutter. Achten Sie darauf, dass keine blanken Litzen von Lautsprecherleitungen die Rückwand oder andere Anschlüsse berühren. Stellen Sie sicher, dass nur ca. 1 cm blankes Kabel oder Stift und keine losen Litzen vorhanden sind. HINWEIS: Stellen Sie sicher, dass die Lautsprecher-Impedanz 4 Ohm oder mehr beträgt, wenn nur ein Lautsprecherpaar angeschlossen wird. Beim Anschluss von zwei Lautsprecherpaaren unbedingt darauf achten, dass die Impedanz aller Lautsprecher 8 Ohm übersteigt. Im Bridge-Modus sollte die Impedanz der Lautsprecher ebenfalls 8 Ohm oder mehr betragen.

17. GESCHALTETER NETZAUSGANG

(SWITCHED AC OUTLET) An diesem Zusatzausgang kann das Netzkabel eines anderen Stereogerätes eingesteckt werden. Geräte, die an diesem Wechselspannungsausgang angeschlossen sind, werden über den Schalter POWER auf der Frontplatte oder die Taste ON und STAND-BY der Fernbedienung ein- und ausgeschaltet. HINWEIS: Die Gesamtleistungsaufnahme aller an den Netzausgängen angeschlossenen Geräten darf 100 Watt nicht überschreiten.

18. IEC-NETZANSCHLUSS (POWER)

Der NAD C 372 wird mit einem separaten Netzkabel geliefert. Bevor Sie dieses Kabel mit einer spannungsführenden Netzsteckdose verbinden, stellen Sie sicher, daß es zuerst fest mit der Netzeingangsbuchse des C 372 verbunden ist. Entfernen Sie das Netzkabel immer zuerst von der Netzsteckdose, bevor Sie es von der Netzeingangsbuchse des C 372 abziehen. FRONTPLATTENELEMENTE (ABBILDUNG 2)

1. NETZSCHALTER EIN/AUS (POWER ON/OFF)

Drücken Sie die Taste POWER, um den Verstärker einzuschalten. Die Netzanzeige (Nr. 2) über der Drucktaste POWER leuchtet gelb auf und zur Signalisierung, dass der Verstärker für den normalen Betrieb bereit ist, kurz danach grün. Erneutes Drücken des Schalters POWER schaltet das Gerät vollständig AUS. Es reagiert dann nicht mehr auf die Fernbedienung. EIN- UND AUS-TASTEN DER FERNBEDIENUNG (ABB. 3) Der NAD C 372 die separaten Tasten ON und OFF, mit denen Systemkomponenten besonders bequem „sychronisiert“ werden können, d. h. alle Komponenten schalten in den Bereitschafts- oder Betriebsmodus, wenn die Taste OFF bzw. ON gedrückt wird. So wird vermieden, dass manche Geräte einschalten, wenn der Verstärker in den Bereitschaftsmodus geschaltet wird. (Beachten Sie, dass die anderen Komponenten ebenfalls in der Lage sein müssen, diese Ein-/Aus-Signale zu verarbeiten). Schalten Sie mit der Taste ON das Gerät vom Bereitschafts- in den Betriebsmodus; die Stand-By-Anzeige (Abb. 2, Nr. 2) wechselt kurz danach von gelb nach grün, und die Anzeige für die zuletzt gewählte Tonquelle leuchtet auf. Drücken Sie die Taste OFF, um das Gerät in den Bereitschaftsmodus (STAND-BY) zu schalten. Die Breitschaftsanzeige leuchtet gelb. HINWEIS: Im Bereitschaftsmodus verbraucht der C 372 nur sehr wenig Energie. Wir empfehlen aber trotzdem, das Gerät ganz auszuschalten, wenn es für einige Tage nicht benutzt werden sollte. Das Gerät wird durch Drücken auf die Drucktaste POWER auf der Frontplatte (Nr. 1) ganz ausgeschaltet. Dabei verlöschen alle Leuchtanzeigen.

Eine 6,3-mm-Stereo-Klinkenbuchse, an die alle gängigen Kopfhörer mit beliebiger Impedanz angeschlossen werden können, ermöglicht das Musikhören über Kopfhörer. Die Kopfhörerbuchse funktioniert parallel zu den ausgewählten Lautsprechern. Wenn die Wiedergabe ausschließlich über Kopfhörer erfolgen soll, deaktivieren Sie die Lautsprecher A und/oder B (Nr. 4). Die Lautstärke- und Klangeinsteller arbeiten dann für den Kopfhörerbetrieb. Um Kopfhörer mit anderen Anschlusssteckern wie z. B. 3,5-mm-Klinkenstecker anzuschließen, können entsprechende Adapter verwendet werden. HINWEIS: Stellen Sie sicher, dass die Lautstärke auf ein Minimum eingestellt ist (voll gegen den Uhrzeigersinn), bevor Sie Kopfhörer anschließen. Musikhören bei sehr hoher Lautstärke kann das Gehör schädigen.

4. LAUTSPRECHER A, B (SPEAKERS A, B)

Die Tasten SPEAKERS A und B aktivieren oder deaktvieren die an den Rückwandanschlüssen SPEAKERS A bzw. SPEAKERS B angeschlossenen Lautsprecher. Drücken Sie A, um die an den Buchsen SPEAKERS A angeschlossenen Lautsprecher ein- oder auszuschalten. Drücken Sie B, um die an den Buchsen SPEAKERS B angeschlossenen Lautsprecher einoder auszuschalten. Die Anzeige direkt über den Tasten signalisiert den Status der Lautsprecher A und B. Wenn die Lautsprecher A und B aktiviert sind (beide Anzeigen über den Tasten SPEAKERS A und B leuchten), werden beide Lautsprecherpaare parallel vom Verstärkerausgang gespeist. Sind die Lautsprecher A und B deaktiviert, ist die Wiedergabe beider Lautsprecherpaare abgeschaltet. Diese Einstellung können Sie zum Hören über Kopfhörer (Nr. 3) verwenden. HINWEISE: Verringern Sie immer die Lautstärke, bevor Sie eines der Lautsprechersysteme SPEAKERS A oder SPEAKERS B ein- oder ausschalten. Wenn Sie die Lautsprecher A und B gleichzeitig verwenden, stellen Sie sicher, dass die Gesamtimpedanz der angeschlossenen Lautsprecher 8 Ohm übersteigt. Siehe Tabelle unten. Bridge-Modus (Brückenschaltung) Stereo-Modus Ein Lautsprecher 81 minimum Ein Lautsprecher 41 minimum Zwei Lautsprecher 161 minimum Zwei Lautsprecher 81 minimum HINWEIS: Die mit dem C 372 gelieferte, universelle NADFernbedienung ist für die Steuerung von verschiedenen NAD-Modellen geeignet. Da der C 372 jedoch nicht alle Funktionen dieser Fernbedienung unterstützt, sind einige der Tasten ohne Funktion. Für den C 372 sind die Eingangswahltasten VIDEO 2 und VIDEO 3 auf der Fernbedienung ohne Funktion

6. INFRAROT-EMPFÄNGER DES

FERNBEDIENUNGSSIGNALS Der Infrarotsensor hinter dem kreisförmigen Fenster empfängt die Befehle von der Fernbedienung. Damit die Fernbedienung einwandfrei funktioniert, darf die Sendestrecke zwischen der Fernbedienung und dem Anzeigefenster nicht blockiert werden. HINWEISE: Die Bereitschaftsmodus-/Schutzschaltungsanzeige blinkt, wenn der Verstärker einen Befehl von der Fernbedienung erhält. Beachten Sie, dass die LED-Anzeige nicht nur beim Empfang von Befehlen für den C 372 sondern auch bei Befehlen für andere Systemkomponenten blinkt. Direkte Sonneneinstrahlung oder eine sehr helle oder fluoreszierende Umgebungsbeleuchtung kann den Wirkungsbereich und Strahlungswinkel der Fernbedienung beeinträchtigen.

7. ANZEIGE FÜR SOFT CLIPPING™

Die grüne Anzeige SOFT CLIPPING™ signalisiert den aktiven Soft Clipping™-Modus. Weitere Informationen dazu finden Sie in “Rückwandanschlüsse”, Abschnitt 13 “Soft Clipping™”.

ENGLISH FRANÇAIS DEUTSCH Gelb der ESPAÑOL Grün

Betrieb ITALIANO Normalbetrieb Bereitschaftsmodus Schutzschaltung den Die entsprechenden Tasten auf der Fernbedienung erfüllen dieselbe Funktion, mit Ausnahme des Tunereingangs (siehe unten). Grüne Leuchten über den Tasten zeigen an, welcher Eingang gerade ausgewählt ist. DISC Wählt eine an den DISC-Buchsen angeschlossene LinepegelTonquelle als aktive Eingangsquelle. CD Wählt einen an den CD-Buchsen angeschlossenen CD-Player (oder eine andere Linepegel-Tonquelle) als aktive Eingangsquelle. VIDEO Wählt einen an den VIDEO-Buchsen angeschlossenen Videorekorder (oder Stereo-TV-/Kabel-/Satellitenempfänger) als aktive Eingangsquelle. AUX Wählt eine an den AUX-Buchsen angeschlossene LinepegelTonquelle als aktive Eingangsquelle. TUNER Wählt einen an den TUNER-Buchsen angeschlossenen Empfänger (oder eine andere Linepegel-Tonquelle) als aktive Eingangsquelle. TAPE 2 Wählt TAPE 2 als aktiven Eingang. TAPE 1 Monitor Wählt die Wiedergabe einer Bandmaschine oder die Überwachung von Aufnahmen, die gerade über den Eingang TAPE 1 gemacht werden. Drücken Sie die Taste TAPE 1 einmal für eine Aktivierung und ein weiteres Mal, um zur normalen Eingangseinstellung zurückzukehren. Die Bandüberwachungsfunktion TAPE 1 ändert nicht die gerade aktuelle Eingangsauswahl. Ist z. B. CD der aktive Eingang, wenn TAPE 1 gedrückt wird, bleibt das CD-Signal aktiv und wird immer noch an beide Ausgangsbuchsen von TAPE 2 und TAPE 1 gesendet. Sie hören dann allerdings aus den Lautsprechern den Ton von der an TAPE 1 angeschlossenen Bandmaschine. Neben der gelben Anzeige für TAPE 1 leuchtet ebenfalls die grüne Anzeige für den aktiven Eingang. PORTUGUÊS Die folgende Abbildung veranschaulicht Bereitschaftsmodus-/Schutzschaltungsanzeige:

5. EINGANGSWAHLSCHALTER

Mit diesen Tasten wird der aktive Eingang für den NAD C 372 und das Signal für Lautsprecher, Tonbandausgänge und die Buchsen PRE OUT ausgewählt. SVENSKA

2. POWER / STAND-BY / PROTECTION (NETZ /

BEREITSCHAFTSMODUS- / SCHUTZSCHALTUNGSANZEIGE) Nach dem Einschalten leuchtet die LED gelb für den Bereitschaftsmodus. Wird eine der Eingangswahltasten gedrückt, leuchtet die LED kurz rot und danach grün für Betrieb. In Fällen von zu hoher Beanspruchung mit Überhitzung, bei extrem niedriger Lautsprecher-Impedanz, Kurzschluß usw. aktiviert der Verstärker die Schutzschaltung, die LED leuchtet rot und die Wiedergabe wird abgeschaltet. Schalten Sie in einem solchen Fall den Verstärker aus, warten bis er sich abgekühlt hat und/oder überprüfen die Lautsprecherverbindungen und stellen Sie sicher, daß die LautsprecherGesamtimpedanz 4 Ohm nicht unterschreitet. Sobald die Ursache für die Aktivierung der Schutzschaltung beseitigt ist, schalten Sie den Verstärker wieder mit der Taste POWER ein. ENGLISH

8. KLANGEINSTELLER FÜR TIEFEN & HÖHEN

(BASS & TREBLE) Die Klangeinsteller BASS und TREBLE des NAD C 372 dienen der Anpassung des System-Klangbildes. Die mit einer Einrastung gekennzeichnete 12-Uhr-Position bewirkt ein flaches Klangbild, ohne Verstärkung oder Abschwächung einzelner Frequenzen. Drehen Sie die Einsteller im Uhrzeigersinn für eine Erhöhung, oder gegen den Uhrzeigersinn für eine Verringerung der Bässe oder Höhen. Die Klangeinsteller beeinflussen nicht die Aufnahmen, die über die TAPEAusgänge gemacht werden, wirken sich aber auf das Vorverstärkerausgangssignal (PRE OUT 1 & 2) aus. FRANÇAIS

9. KLANGEINSTELLER AUS (TONE DEFEAT)

Der Schalter TONE DEFEAT schaltet die Klangregelung des NAD C 372 aus. Wenn Sie die Klangeinsteller normalerweise sowieso in der 12-UhrPosition lassen, ist es ratsam, das Klangregelsystem komplett durch Drücken der Taste TONE DEFEAT abzuschalten. In der nichtgedrückten Stellung ist das Klangregelsystem aktiv. Wenn Sie die Taste TONE DEFEAT hineindrücken, werden die Klangeinsteller deaktiviert. DEUTSCH

Der Einsteller BALANCE beeinflusst die relativen Pegel der linken und rechten Lautsprecher. Die 12-Uhr-Position stellt die gleichen Pegel für den linken und rechten Kanal ein. Eine Einrastung kennzeichnet diese Position. ESPAÑOL Drehen des Einstellers im Uhrzeigersinn verschiebt die Balance nach rechts. Drehen des Einstellers gegen den Uhrzeigersinn verschiebt die Balance nach links. Der Einsteller BALANCE beeinflusst nicht die Aufnahmen, die über die TAPE-Ausgänge gemacht werden, wirkt sich aber auf das Vorverstärkerausgangssignal (PRE OUT 1 & 2) aus. ITALIANO

11. LAUTSTÄRKE (VOLUME)

Mit dem Einsteller VOLUME kann die Gesamtlautstärke der an die Lautsprecher gesendeten Signale eingestellt werden. Er wird mit einem Motor angetrieben und ist mit der Fernbedienung einstellbar. Der Einsteller VOLUME beeinflusst nicht die Aufnahmen, die über die TAPEAusgänge gemacht werden, wirkt sich aber auf das Vorverstärkerausgangssignal (PRE OUT 1 & 2) aus. PORTUGUÊS

12. ANZEIGE BRIDGE MODE

Die Anzeige BRIDGE MODE leuchtet gelb, wenn der C 372 in den Bridge-Modus (Brückenschaltung) geschaltet wird. Weitere Informationen dazu finden Sie in “Rückwandanschlüsse”, Abschnitt 12 “Bridge-Modus”. SVENSKA AUFNAHME TONBANDAUFNAHMEN Damit Tonbandaufnahmen durchgeführt werden können, wird das Signal eines ausgewählten Eingangs auch direkt an die Tonbandausgänge TAPE 2 oder TAPE 1 geführt.

ÜBERSPIELEN VON BAND ZU BAND

Zwischen zwei Bandmaschinen, die an den NAD C 372 angeschlossen sind, kann Tonmaterial kopiert werden. Legen Sie das Quellenband in das an TAPE 2, und das leere Band in das an TAPE 1 angeschlossene Tonbandgerät ein. Wenn Sie jetzt den Eingang TAPE 2 wählen, können Sie von TAPE 2 auf TAPE 1 überspielen und dabei das Signal vom Originalband hören.

BI-AMPING (GETRENNTE LEISTUNGSVERSTÄRKER) Manche Lautsprecher sind mit Anschlussklemmen für getrennte LF(niedrige Frequenzen) und HF- (hohe Frequenzen) Bereiche ausgestattet. Solche Lautsprecher können dadurch im sogenannten “Bi-Amping” betrieben werden, wobei jeweils ein Leistungsverstärker für den niedrigen und hohen Frequenzbereich eingesetzt und die Klangqualität des Gesamtsystems verbessert werden kann. Um den Anschluss für Bi-Amping zu ermöglichen, bietet der NAD C 372 zwei Vorverstärkerausgänge (PRE OUT 1 & 2). Darüber hinaus kann der Pegel von PRE OUT 2 gegenüber dem Pegel von PRE OUT 1 reduziert werden. So ist eine einfache Anpassung von Leistungsverstärkern mit unterschiedlichen Verstärkungsfaktoren möglich. Bevor Sie mehr als einen Leistungsverstärker an den C 372 anschließen, bestimmen Sie zuerst, welcher der beiden Verstärker die höhere Verstärkung hat. Das kann ganz einfach durch Vergleichen der Lautstärke der beiden Verstärker in einem identischen System festgestellt werden (gleiche Lautstärkeeinstellung, gleiche Tonquelle und Lautsprecher). Der Verstärker mit der höheren Lautstärke hat auch den höheren Verstärkungsfaktor (wobei das nicht unbedingt auch derjenige mit der höheren Ausgangsleistung sein muss). Schließen Sie den Verstärker mit der höheren Verstärkung an PRE OUT 2 (Nr. 10) an und den anderen Leistungsverstärker an den Buchsen PRE OUT 1 (Nr. 8). Reduzieren Sie in maximaler Pegelposition (0 dB) mit dem Lautstärkeeinsteller VOLUME PRE OUT 2 (Nr. 11) den Ausgangspegel von PRE OUT 2 so weit, bis der Lautstärkepegel beider Leistungsverstärker genau übereinstimmt. HINWEISE: Die Verstärkungen des Leistungsverstärkers NAD C 272 und des im C 372 eingebauten Leistungsverstärkers sind identisch (die Endstufen des C 272 und des C 372 sind auch annährend baugleich). Wenn Sie den C 372 mit dem NAD C 272 für Bi-Amping kombinieren, lassen Sie PRE-OUT 1 über die mitgelieferten Verbindungen an MAIN-IN verbunden und schließen Sie den C 272 am Ausgang PRE-OUT 2 an. Stellen Sie VOLUME PRE-OUT 2 in Maximalposition. Wenn der C 372 die höhere Verstärkung hat, können die mitgelieferten Verbindungen von PRE-OUT 1 zu MAIN-IN auch für die Verbindung von PRE-OUT 2 zu MAIN-IN verwendet werden. Schalten Sie den C 372 und externe Leistungsverstärker vor dem Anschließen oder Trennen von Leitungen an den Buchsen PRE-OUT oder MAIN-IN immer aus. POWERDRIVE Mit unserem patentierten PowerDrive-Verstärkerschaltkreis, der den verschiedenen Anforderungen von hohem Stromfluß und hoher dynamischer Leistung gerecht wird, stärken wir weiter unseren Ruf für erstaunlich effektive Leistung. Durch eine zweite Hochspannungsschiene in unserem geregelten Hochstrom-Netzteil erhalten wir einen „Overdrive“, der die Dauerleistung kurzzeitig fast verdoppeln kann. Damit haben wir unseren renommierten, von NAD in den 80ern und 90ern eingesetzten Power-Envelope-Schaltkreis noch weiter entwickelt und verfeinert. PowerDrive unterscheidet sich von Power Envelope darin, daß er noch bessere Verstärkerstabilität und die Ansteuerbarkeit von niedrigen Impendanzen bietet. Das Ergebnis sind weniger Verzerrungen bei der Ansteuerung von realen Lautsprechern mit realem Programm-Material. LAUTSPRECHER A, B (SPEAKERS A, B) Diese Tasten erfüllen dieselbe Funktion wie die Tasten auf der Frontplatte. Die Tasten SPEAKERS A und B aktivieren oder deaktvieren die an den Rückwandanschlüssen SPEAKERS A bzw. SPEAKERS B angeschlossenen Lautsprecher. Drücken Sie A, um die an den Buchsen SPEAKERS A angeschlossenen Lautsprecher ein- oder auszuschalten. Drücken Sie B, um die an den Buchsen SPEAKERS B angeschlossenen Lautsprecher ein- oder auszuschalten. Die Anzeige direkt über den Tasten signalisiert den Status der Lautsprecher A und B. MUTE (STUMMSCHALTUNG) Drücken Sie die Taste MUTE auf der Fernbedienung, um die Klangwiedergabe der Lautsprecher oder Kopfhörer kurzzeitig abzuschalten. Der MUTE-Modus wird durch Blinken der Anzeige des aktiven Eingangs auf der Frontplatte angezeigt. Nochmaliges Drücken der Taste MUTE schaltet die Klangwiedergabe wieder ein. MUTE beeinflußt das Tonsignal am Vorverstärkerausgang (PRE OUT 1 & 2), Aufnahmen über die TAPE-Ausgänge jedoch nicht.

CASSETTE DECK CONTROL

(in Verbindung mit einfachen NAD-Kassettendecks) aktiviert die Wiedergabe vorwärts. aktiviert die Aufnahme-Pause-Funktion Drücken Sie PLAY, um mit der Aufnahme zu beginnen. stoppt die Wiedergabe oder Aufnahme. aktiviert Zurückspulen. aktiviert schnellen Vorlauf. Der Schalter TAPE/TUNER - CD aktiviert in Stellung TAPE/TUNER die Transporttasten für ein Tonband und in der CD-Position für einen CDPlayer. HINWEISE: Die mit dem C 372 mitgelieferte NAD-UniversalFernbedienung ist für mehrere NAD-Modelle geeignet. Einige Tasten auf dieser Fernbedienung werden vom C 372 nicht unterstützt und sind daher ohne Funktion. Die Eingangswahltasten VIDEO 2 und VIDEO 3 (in Abschnitt Nr. 2) auf der Fernbedienung bleiben für den C 372 ohne Wirkung. Direkte Sonneneinstrahlung oder sehr helle Umgebungsbeleuchtung kann den Wirkungsbereich und Strahlungswinkel der Fernbedienung beeinträchtigen. EINGÄNGE (INPUTS) Die Eingangswahltasten erfüllen dieselben Funktionen wie die gleichnamigen Tasten auf der Geräte-Frontplatte.

(in Verbindung mit NAD CD/DVD-Player) aktiviert Pause. aktiviert Stop. aktiviert die Wiedergabe oder schalten zwischen Wiedergabe und Pause um oder aktiviert das Titelspringen. Einmal drücken, um auf den nächsten Titel bzw. auf den Anfang des aktuellen oder vorherigen Titels zu springen. öffnet/schließt die CD-Schublade. Einmal drücken, um die CDSchublade zu öffen und erneut drücken, um sie wieder zu schließen und mit der Wiedergabe zu beginnen. Der Schalter TAPE/TUNER - CD aktiviert in Stellung TAPE/TUNER die Transporttasten für ein Tonband und in der CD-Position für einen CDPlayer. ITALIANO NETZ EIN/AUS (POWER ON/OFF) Die NAD C 372 Fernbedienung hat separate ON- und OFF-Tasten. Das ist besonders nützlich, um die Komponenten eines Systems zu synchronisieren, d. h. alle Komponenten schalten in den Bereitschaftsoder Betriebsmodus, wenn die Taste OFF bzw. ON gedrückt wird. So wird vermieden, daß manche Geräte einschalten, wenn der Verstärker in den Bereitschaftsmodus geschaltet wird. (Beachten Sie, daß die anderen Komponenten ebenfalls in der Lage sein müssen, diese Ein/Aus-Signale zu verarbeiten). Schalten Sie mit der Taste ON das Gerät vom Bereitschafts- in den Betriebsmodus; die Stand-By-Anzeige (Abb. 2, Nr. 2) wechselt kurz danach von gelb nach rot, dann nach grün, und die Anzeige für den zuletzt gewählten Eingang leuchtet auf. Drücken Sie die Taste OFF, um das Gerät in den Bereitschaftsmodus zu schalten. Die Stand-By-Anzeige leuchtet gelb. TUNER CONTROL (in Verbindung mit NAD Tuner) TUNE oder sucht die höheren bzw. tieferen Senderfrequenzen für Mittelwelle (AM) und UKW (FM). PRESET oder wählt eine niedrigere bzw. höhere Sendervoreinstellungsnummer. PORTUGUÊS Die Bereitschaftsmodus-/Schutzschaltungsanzeige blinkt, wenn der Verstärker einen Befehl von der Fernbedienung erhält. Beachten Sie, daß die LED-Anzeige nicht nur beim Empfang von Befehlen für den C 372 sondern auch bei Befehlen für andere Systemkomponenten blinkt. LAUTSTÄRKE (MASTER VOLUME) Drücken Sie die Tasten MASTER VOLUME oder , um die Lautstärke zu erhöhen bzw. zu verringern. Lassen Sie die Taste los, wenn die gewünschte Lautstärke erreicht ist. Der motorgesteuerte Lautstärkeeinsteller auf der Frontplatte bewegt sich entsprechend der eingestellten Lautstärke. Die Tasten MASTER VOLUME beeinflussen das Tonsignal am Vorverstärkerausgang (PRE OUT 1 & 2), Aufnahmen über die TAPE-Ausgänge jedoch nicht. SVENSKA FERNBEDIENUNG (ABBILDUNG 3) Mit der Fernbedienung können alle Hauptfunktionen des NAD C 372 ausgeführt werden. Sie bietet außerdem zusätzliche externe Steuerungsmöglichkeiten für NAD Tuner, Kassettendecks und CDPlayer. Der Betrieb ist innerhalb einer Reichweite von 5 m möglich. Für eine maximale Betriebsdauer werden vier Alkaline-Batterien AAA (R03) empfohlen, die auf der Rückseite der Fernbedienung in das Batteriefach eingelegt werden. Achten Sie beim Austausch von Batterien darauf, daß diese entsprechend dem Schema auf dem Batteriefach-boden richtig eingesetzt werden. Eine ausführliche Beschreibung der einzelnen Fernbedienungsfunktionen finden Sie in vorherigen Abschnitten dieser Bedienungsanleitung. PROBLEMLÖSUNG Problem Ursache Abhilfe ENGLISH FRANÇAIS DEUTSCH ESPAÑOL KEIN TON

Netzkabel ausgesteckt oder Netzschalter nicht ON TAPE 1 MONITOR ausgewählt MUTE aktiv PRE-OUT/MAIN-IN nicht gebrückt Keine Lautsprecher aktiviert

Netzkabel und Netzschalter überprüfen TAPE 1 MONITOR deaktivieren MUTE deaktivieren Brücken anbringen Gewünschte Lautsprecher aktivieren (A und/oder B)

Balanceeinsteller nicht in Mittelstellung Lautsprecher nicht richtig angeschlossen oder defekt. Eingangsanschluss- leitung ausgesteckt oder defekt

Balanceeinsteller in Mittelstellung bringen Lautsprecher und Anschlüsse überprüfen

Anschlussleitungen und Verbindungen überprüfen

Aktiver Bridge-Modus bei normal angeschlossenen Lautsprechern

Alle Lautsprecheranschlüsse im System überprüfen Bridge-Modus deaktivieren

Batterien leer oder falsch eingelegt IR-Sender- oder Empfängerfenster verdeckt IR-Empfänger in direktem Sonnenlicht oder sehr hohe Umgebungs-beleuchtung

Batterien überprüfen oder ersetzen Hindernis beseitigen Gerät nicht in direktem Sonnenlicht aufstellen, Umgebungsbeleuchtung reduzieren

Kurzschluss in der Lautsprecherverkabelung

Verstärker ausschalten und Anschlüsse von beiden Lautsprechern auf der Verstärkerrückwand und an den Lautsprechern überprüfen. Verstärker wieder einschalten

Verstärker überhitzt

Gesamtimpedanz der Lautsprecher zu niedrig

Verstärker ausschalten. Sicherstellen, dass Lüftungsschlitze im Verstärker oben und unten nicht blockiert sind. Nach Abkühlung des Verstärkers wieder einschalten Sicherstellen, dass die Gesamtimpedanz der Lautsprecher 4 Ohm nicht unterschreitet Lautsprecherkabel auf Kurzschluss überprüfen

SCHWACHE BÄSSE/ UNDEUTLICHES ODER KEIN

TECHNISCHE DATEN VERSTÄRKER ITALIANO Ausgangsleistung Stereomodus (8 Ohm innerhalb Nennverzerrung) IHF dynamische Leistung; 8 Ohm IHF dynamische Leistung; 4 Ohm Gesamtklirrfaktor bei Nennleistung IM-Verzerrung bei Nennleistung Dämpfungsfaktor 8 Ohm Eingangsempfindlichkeit und Impedanz Bandbreite 20 bis 20 000 Hz Rauschabstand bei Nennleistung / 8 Ohm (A-WTD) Rauschabstand bei 1 W / 8 Ohm (A-WTD) Fernbedienung 2 x 170W PORTUGUÊS 2 x 220W 2 x 340W 0,02% 0,003% >150 1,22 V / 20kOhm/470 pF ±0,3dB >120dB >100dB ja, SR 5 SVENSKA Technische Änderungen vorbehalten. Die neuesten Informationen über den C 372, aktualisierte Dokumentation und Funktionen finden Sie unter www.nadelectronics.com

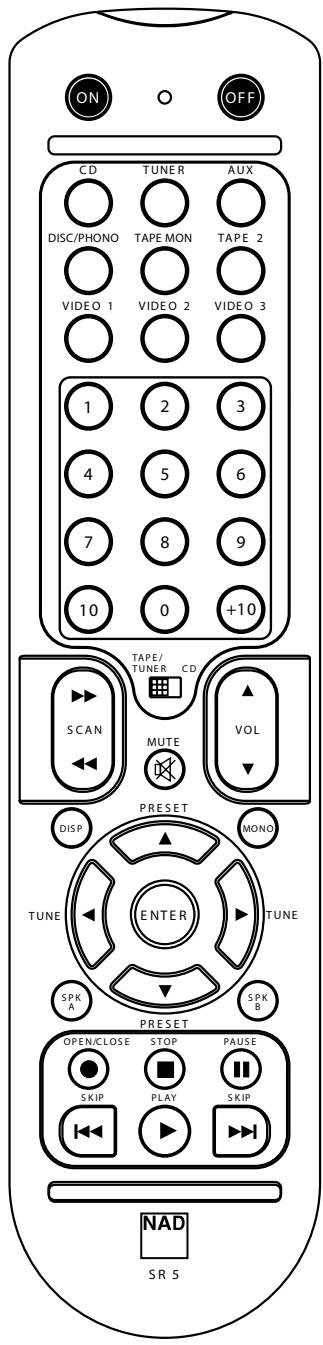

FERNBEDIENUNG (ABBILDUNG 3)

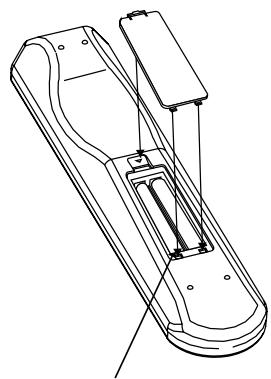

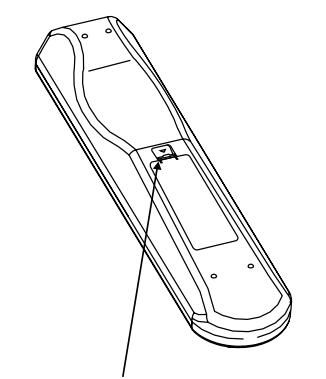

AUF EINWANDFREIEN SITZ DER

AUSRICHTEN UND EINFÜHREN IN DIE
