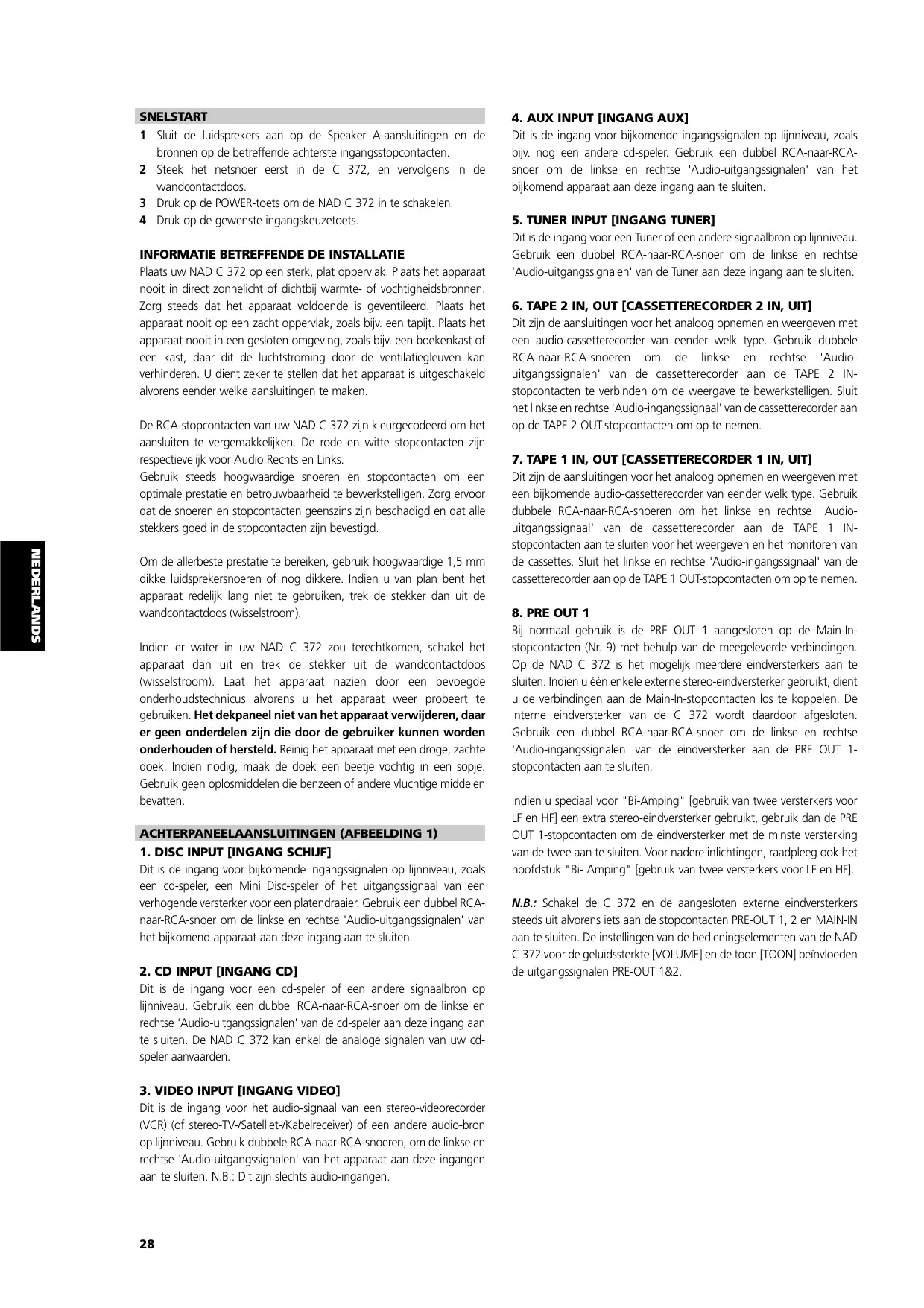

ENGLISH SNELSTART 1 Sluit de luidsprekers aan op de Speaker A-aansluitingen en de bronnen op de betreffende achterste ingangsstopcontacten. 2 Steek het netsnoer eerst in de C 372, en vervolgens in de wandcontactdoos. 3 Druk op de POWER-toets om de NAD C 372 in te schakelen. 4 Druk op de gewenste ingangskeuzetoets. FRANÇAIS

INFORMATIE BETREFFENDE DE INSTALLATIE

Plaats uw NAD C 372 op een sterk, plat oppervlak. Plaats het apparaat nooit in direct zonnelicht of dichtbij warmte- of vochtigheidsbronnen. Zorg steeds dat het apparaat voldoende is geventileerd. Plaats het apparaat nooit op een zacht oppervlak, zoals bijv. een tapijt. Plaats het apparaat nooit in een gesloten omgeving, zoals bijv. een boekenkast of een kast, daar dit de luchtstroming door de ventilatiegleuven kan verhinderen. U dient zeker te stellen dat het apparaat is uitgeschakeld alvorens eender welke aansluitingen te maken. DEUTSCH De RCA-stopcontacten van uw NAD C 372 zijn kleurgecodeerd om het aansluiten te vergemakkelijken. De rode en witte stopcontacten zijn respectievelijk voor Audio Rechts en Links. Gebruik steeds hoogwaardige snoeren en stopcontacten om een optimale prestatie en betrouwbaarheid te bewerkstelligen. Zorg ervoor dat de snoeren en stopcontacten geenszins zijn beschadigd en dat alle stekkers goed in de stopcontacten zijn bevestigd. NEDERLANDS Om de allerbeste prestatie te bereiken, gebruik hoogwaardige 1,5 mm dikke luidsprekersnoeren of nog dikkere. Indien u van plan bent het apparaat redelijk lang niet te gebruiken, trek de stekker dan uit de wandcontactdoos (wisselstroom). ESPAÑOL ITALIANO Indien er water in uw NAD C 372 zou terechtkomen, schakel het apparaat dan uit en trek de stekker uit de wandcontactdoos (wisselstroom). Laat het apparaat nazien door een bevoegde onderhoudstechnicus alvorens u het apparaat weer probeert te gebruiken. Het dekpaneel niet van het apparaat verwijderen, daar er geen onderdelen zijn die door de gebruiker kunnen worden onderhouden of hersteld. Reinig het apparaat met een droge, zachte doek. Indien nodig, maak de doek een beetje vochtig in een sopje. Gebruik geen oplosmiddelen die benzeen of andere vluchtige middelen bevatten. PORTUGUÊS ACHTERPANEELAANSLUITINGEN (AFBEELDING 1)

1. DISC INPUT [INGANG SCHIJF]

Dit is de ingang voor bijkomende ingangssignalen op lijnniveau, zoals een cd-speler, een Mini Disc-speler of het uitgangssignaal van een verhogende versterker voor een platendraaier. Gebruik een dubbel RCAnaar-RCA-snoer om de linkse en rechtse 'Audio-uitgangssignalen' van het bijkomend apparaat aan deze ingang aan te sluiten. SVENSKA

2. CD INPUT [INGANG CD]

Dit is de ingang voor een cd-speler of een andere signaalbron op lijnniveau. Gebruik een dubbel RCA-naar-RCA-snoer om de linkse en rechtse 'Audio-uitgangssignalen' van de cd-speler aan deze ingang aan te sluiten. De NAD C 372 kan enkel de analoge signalen van uw cdspeler aanvaarden.

3. VIDEO INPUT [INGANG VIDEO]

Dit is de ingang voor het audio-signaal van een stereo-videorecorder (VCR) (of stereo-TV-/Satelliet-/Kabelreceiver) of een andere audio-bron op lijnniveau. Gebruik dubbele RCA-naar-RCA-snoeren, om de linkse en rechtse 'Audio-uitgangssignalen' van het apparaat aan deze ingangen aan te sluiten. N.B.: Dit zijn slechts audio-ingangen.

Dit is de ingang voor bijkomende ingangssignalen op lijnniveau, zoals bijv. nog een andere cd-speler. Gebruik een dubbel RCA-naar-RCAsnoer om de linkse en rechtse 'Audio-uitgangssignalen' van het bijkomend apparaat aan deze ingang aan te sluiten.

5. TUNER INPUT [INGANG TUNER]

Dit is de ingang voor een Tuner of een andere signaalbron op lijnniveau. Gebruik een dubbel RCA-naar-RCA-snoer om de linkse en rechtse 'Audio-uitgangssignalen' van de Tuner aan deze ingang aan te sluiten.

6. TAPE 2 IN, OUT [CASSETTERECORDER 2 IN, UIT]

Dit zijn de aansluitingen voor het analoog opnemen en weergeven met een audio-cassetterecorder van eender welk type. Gebruik dubbele RCA-naar-RCA-snoeren om de linkse en rechtse 'Audiouitgangssignalen' van de cassetterecorder aan de TAPE 2 INstopcontacten te verbinden om de weergave te bewerkstelligen. Sluit het linkse en rechtse 'Audio-ingangssignaal' van de cassetterecorder aan op de TAPE 2 OUT-stopcontacten om op te nemen.

7. TAPE 1 IN, OUT [CASSETTERECORDER 1 IN, UIT]

Dit zijn de aansluitingen voor het analoog opnemen en weergeven met een bijkomende audio-cassetterecorder van eender welk type. Gebruik dubbele RCA-naar-RCA-snoeren om het linkse en rechtse ''Audiouitgangssignaal' van de cassetterecorder aan de TAPE 1 INstopcontacten aan te sluiten voor het weergeven en het monitoren van de cassettes. Sluit het linkse en rechtse 'Audio-ingangssignaal' van de cassetterecorder aan op de TAPE 1 OUT-stopcontacten om op te nemen.

Bij normaal gebruik is de PRE OUT 1 aangesloten op de Main-Instopcontacten (Nr. 9) met behulp van de meegeleverde verbindingen. Op de NAD C 372 is het mogelijk meerdere eindversterkers aan te sluiten. Indien u één enkele externe stereo-eindversterker gebruikt, dient u de verbindingen aan de Main-In-stopcontacten los te koppelen. De interne eindversterker van de C 372 wordt daardoor afgesloten. Gebruik een dubbel RCA-naar-RCA-snoer om de linkse en rechtse 'Audio-ingangssignalen' van de eindversterker aan de PRE OUT 1stopcontacten aan te sluiten. Indien u speciaal voor "Bi-Amping" [gebruik van twee versterkers voor LF en HF] een extra stereo-eindversterker gebruikt, gebruik dan de PRE OUT 1-stopcontacten om de eindversterker met de minste versterking van de twee aan te sluiten. Voor nadere inlichtingen, raadpleeg ook het hoofdstuk "Bi- Amping" [gebruik van twee versterkers voor LF en HF]. N.B.: Schakel de C 372 en de aangesloten externe eindversterkers steeds uit alvorens iets aan de stopcontacten PRE-OUT 1, 2 en MAIN-IN aan te sluiten. De instellingen van de bedieningselementen van de NAD C 372 voor de geluidssterkte [VOLUME] en de toon [TOON] beïnvloeden de uitgangssignalen PRE-OUT 1&2. Indien u een paar eindversterkers speciaal voor "Bi-Amping" [gebruik van twee versterkers voor LF en HF] gebruikt, gebruik dan de stopcontacten PRE OUT 2 om de eindversterker met de grootste versterking van de twee aan te sluiten. Door het bedieningselement VOLUME PRE OUT 2 (Nr. 11) in te stellen, kan u de geluidssterkte precies aanpassen aan de geluidssterkte van de eindversterker die is aangesloten op de stopcontacten PRE OUT 1. Voor nadere inlichtingen, raadpleeg het hoofdstuk "Bi-Amping" [gebruik van twee versterkers voor LF en HF]. Gebruik een dubbel RCA-naar-RCA-snoer om de linkse en rechtse 'Audio-ingang' van de eindversterker aan te sluiten op de stopcontacten PRE OUT 1 & 2. N.B.: Schakel de C 372 en de aangesloten externe eindversterkers steeds uit alvorens iets aan te sluiten op, of af te sluiten van, de stopcontacten PRE-OUT 1, 2 en MAIN-IN. De instellingen van de bedieningselementen van de NAD C 372 voor de geluidssterkte [VOLUME] en de toon [TONE] beïnvloeden de uitgangssignalen PRE-OUT 1&2. N.B.: Sluit niets aan op de rechtse ingang van MAIN-IN (Nr. 9) wanneer u de [Bridge Mode] heeft geselecteerd. Schakel de C 372 en de aangesloten externe eindversterkers steeds uit alvorens iets aan te sluiten op, of af te sluiten van, de stopcontacten PRE-OUT 1, 2 en MAIN–IN.

13. SOFT CLIPPING™ [GELUIDSPIEKEN AFKAPPEN]

Wanneer overdrive (overcapaciteit) van de versterker plaatsvindt, is er bij zeer luide stukken een sterke geluidsvervorming hoorbaar. Dit wordt veroorzaakt doordat de versterker de geluidspieken van geluiden die hij niet kan weergeven, “afkapt”. Het soft clipping-circuit™ van NAD beperkt het bereik van de uitgangssignalen om de hoorbare vervorming te minimaliseren wanneer er overdrive van de versterker plaatsvindt. Indien u gewoonlijk van een gemiddeld geluidsniveau gebruik maakt, dan kan u de soft clipping-schakelaar in de stand Off (uit) laten staan. Indien het waarschijnlijk is dat u een volume gebruikt dat hoger is dan het versterkervermogen, schakel Soft Clipping dan in. Het licht van de controlelamp Soft Clipping™ is aan wanneer de versterker zich in de modus Soft Clipping bevindt. ENGLISH FRANÇAIS PORTUGUÊS

11. VOLUME PRE OUT 2 [GELUIDSSTERKTE PRE OUT 2]

Met behulp van het bedieningselement VOLUME Pre-Out 2 kunt u het uitgangsniveau van de stopcontacten PRE OUT 2 instellen. Het uitgangsniveau kan worden verlaagd van 0dB tot -12dB; wanneer het op maximum is ingesteld, is het uitgangsniveau hetzelfde als dat van de stopcontacten PRE OUT 1. Voor nadere inlichtingen, raadpleeg ook het hoofdstuk "Bi-Amping" [Gebruik van twee versterkers voor LF en HF]. DEUTSCH Het licht van de LED [Bridge] op het frontpaneel (Afb. 2; Nr. 3) gaat aan wanneer de versterker zich in de brugmodus [Bridge mode] bevindt. NEDERLANDS

U kunt de stopcontacten PRE OUT 2 gebruiken om een extra eindversterker te sturen. U kunt het bedieningselement VOLUME PreOut 2 (Nr. 11) gebruiken om het uitgangsniveau van de voorversterker naar de eindversterker tot -12dB te verminderen. Wanneer het bedieningselement VOLUME Pre-Out 2 op maximum is ingesteld, zal het uitgangsniveau hetzelfde zijn als dat van de stopcontacten PRE OUT 1. In brugmodus [Bridge Mode] produceert de NAD C 372 ongeveer 300W in een luidspreker van 8 Ohm. In deze modus reageren de versterkerdelen net alsof de impedantie van de luidspreker in de helft was gesplitst. Luidsprekers met lage impedantie (minder dan 8 Ohm) worden niet aanbevolen voor gebruik in de brugmodus [Bridge Mode], daar zulke luidsprekers de thermische bescherming van de versterker kunnen activeren wanneer er luid wordt gespeeld. ESPAÑOL N.B.: Schakel de C 372 en de aangesloten externe eindversterkers uit alvorens iets aan de stopcontacten PRE-OUT 1, 2 en MAIN-IN aan te sluiten. De instellingen van de bedieningselementen voor de geluidssterkte [VOLUME] en toon [TONE] van de NAD C 372 beïnvloeden de uitgangssignalen PRE-OUT 1&2.

12. BRIDGE MODE [BRUGMODUS]

De NAD C 372 kan deel uitmaken van een stereo-installatie of thuisbioscoop-installatie met een hoger vermogen, door extra eindversterkers aan te sluiten. Wanneer het eindversterkerdeel in de NAD C 372 wordt gebruikt om één enkele luidspreker te sturen, gebruik dan de brugschakelaar 'Bridge' om de ingebouwde linkse en rechtse eindversterkers te doen functioneren als een apparaat met hoog vermogen en één enkel kanaal. Stel de brugmodusschakelaar [BRIDGE MODE] in op de brugstand 'Bridge' en sluit de luidspreker aan op de aansluitingen die zijn aangeduid met 'L +' en 'R+' en zorg ervoor dat de 'L+' is aangesloten op de aansluiting '+' van uw luidspreker en de 'R+' is aangesloten op de aansluiting '-' van de luidspreker. Sluit de bron aan op de linkse ingang van MAIN-IN. ITALIANO

Dit zijn de aansluitingen voor een externe voorversterker of processor, zoals bijv. een surround sound decodeerapparaat. Bij normaal gebruik zijn deze aangesloten op de Pre-Out 1-stopcontacten (Nr. 8) met behulp van de meegeleverde verbindingen. Verwijder eerst deze verbindingen om uw NAD C 372 op een externe processor of voorversterker te kunnen aansluiten. Gebruik een dubbel RCA-naar-RCA-snoer om de linkse en rechtse 'Audio-uitgangssignalen' van de voorversterker of processor aan te sluiten op de Main-In-stopcontacten. SVENSKA N.B.: Schakel de C 372 en de aangesloten externe eindversterkers steeds uit alvorens iets aan te sluiten op, of af te sluiten van, de stopcontacten PRE-OUT 1, 2 en MAIN-IN. De instellingen van de bedieningselementen van de NAD C 372 voor de geluidssterkte [VOLUME] en de toon [TONE] beïnvloeden de uitgangssignalen PRE-OUT 1&2.

De connector IR IN/OUT dient om opdrachten van andere apparaten die met IR IN/OUT -connectoren zijn uitgerust door te geven. Daardoor kan een hele installatie centraal worden bediend, en sommige van de basisfuncties van andere NAD-apparatuur (bijv. tuner, cd-speler of cassetterecorder) die ook zijn uitgerust met IR IN/OUT kunnen dus worden bediend met behulp van de afstandsbediening van de versterker. Om met zulke apparatuur te kunnen functioneren, sluit de IR OUT van de C 372 aan op de IR IN van het ander apparaat. De IRconnectoren kunnen doorlopend als een ketting worden verbonden, IN op OUT, zodat de hele installatie kan worden bediend met behulp van de afstandsbediening van één apparaat. FRANÇAIS N.B.: We raden aan de IR IN/OUT niet aan te sluiten indien deze apparaten over hun eigen ingebouwde afstandsbedieningreceiver beschikken en indien ze samen worden geplaatst, rechtstreeks in het zicht van de afstandsbediening. Indien u hierover niet zeker bent, probeer de apparaten dan eerst zonder IR IN/OUT te doen werken. Indien het apparaat op de opdracht van de afstandsbediening reageert, zal het niet noodzakelijk zijn de IR IN/OUT aan te sluiten. DEUTSCH Verbind het laatste apparaat nooit terug in een lus met het eerste NADapparaat in de IR IN/OUT-ketting. Sluit alle apparaten af van de netvoeding alvorens de IR IN/OUT aan te sluiten of af te sluiten. NEDERLANDS

Via de 12 V trigger-uitgang kan randapparatuur, zoals een tuner, eindversterker, etc., op afstand worden in- of uitgeschakeld. Hiervoor moet deze apparatuur wel zijn uitgerust met een 12 V trigger-ingang. Dit kan ook een power strip voor lichtnet (wisselstroom) zijn met een 12 V trigger-ingang. De 12 V trigger-uitgang wordt geactiveerd zodra het apparaat vanuit Standby of Uit wordt ingeschakeld. ESPAÑOL Voor het overschakelen van Standby of het inschakelen van het externe apparaat via de C 372 moet de 12 V trigger-uitgang van de C 372 op de ingangsaansluiting (gelijkstroom) van het externe apparaat worden aangesloten. Hiervoor is een 3,5 mm mini-aansluiting (mono) nodig. Het punt van de 12 V-trigger is de aansluiting die onder stroom staat of de + aansluiting, de koker van de ingangsaansluiting is de 12V-trigger aansluiting of de aarding. ITALIANO PORTUGUÊS N.B.: Controleer de specificaties van de trigger-ingangsklem op de andere apparaten om zeker te stellen dat ze compatibel zijn met de 12V trigger-uitgang van de C 372. NAD-apparaten die zijn uitgerust met 12V-ingang-triggers zijn geheel compatibel met de 12V-trigger-uitgang van de C 372. De 12V triggeruitgangsspanning van de C 372 is 12V gelijkstroom. De totale maximale stroom mag niet hoger zijn dan 100 mA. Normaal gezien gebruiken de 12V-ingang-triggers van NAD minder dan 10 mA stroom. Alvorens iets aan te sluiten aan een 12V-trigger- ingang of -uitgang, dient u zeker te stellen dat alle onderdelen van het lichtnet (wisselstroom) zijn afgesloten. SVENSKA Indien u de bovenstaande richtlijnen niet naleeft, kan dit schade berokkenen aan de C 372 of de hierop aangesloten apparatuur. Indien u onzeker bent van deze aansluitingen, de installatie of de werking van de 12V- trigger-uitgang, gelieve contact op te nemen met uw NADverdeler.

De NAD C 372 is uitgerust met twee stellen luidsprekeraansluitingen. Gebruik de aansluitingen Speakers A voor de hoofdluidsprekers en gebruik de aansluitingen Speakers B voor een tweede paar, bijv. verlengluidsprekers die zich in een andere ruimte bevinden. Voor normaal gebruik, sluit de rechterluidspreker aan op de aansluitingen die zijn aangeduid met 'R +' en 'R-'. Hierbij dient u zeker te stellen dat 'R+' is aangesloten aan de '+'-aansluiting van uw luidspreker en dat 'R-' is aangesloten aan de '-' -aansluiting van de luidspreker. Sluit de aansluitingen aangeduid met 'L+' en 'L-' op dezelfde wijze aan op de linkerluidspreker. In de brugmodus [Bridge Mode], sluit de enkele luidspreker aan op de aansluitingen die zijn aangeduid met 'R+' en 'L+'. Hierbij dient u zeker te stellen dat 'R+' is aangesloten aan de '+'-aansluiting van uw luidspreker en dat 'L+' is aangesloten aan de '-'aansluiting van de luidspreker. Gelieve in dit hoofdstuk ook de rubriek "Brugmodus" ["Bridge Mode"] (Nr. 12) te lezen. Gebruik steeds sterke gevlochten luidsprekerdraden (1,5 mm of dikker) om de luidsprekers aan uw NAD C 372 aan te sluiten. U kunt de hogestroomklemmen gebruiken als schroefklemmen voor kabels die eindigen in de vorm van een kabelschoen of pen of voor kabels die eindigen in aders zonder omhulling.

ONGEÏSOLEERDE DRADEN EN PENSTEKKERS

Ongeïsoleerde draden en penstekkers dient u in het gat van de klem te steken. Hiertoe dient u de plastieken bus van de luidsprekerklem los te schroeven zodat u het gat in de koker ziet. Steek de pen of het ongeïsoleerde uiteinde van de draad in het gat en bevestig de draad door de plastieken bus van de klem vast te schroeven. Zorg ervoor dat de ongeïsoleerde draad van de luidsprekersnoeren niet in contact komt met het achterpaneel of met een andere aansluiting. Zorg ervoor dat er slechts 1 cm ongeïsoleerde draad of pen is en dat er geen losse aders of luidsprekerdraden zijn. N.B.: U dient zeker te stellen dat de impedantie van de luidspreker 4 Ohm is of meer wanneer u slechts één paar luidsprekers aansluit. Verzeker er u van dat de luidsprekerimpedantie voor alle luidsprekers meer dan 8 Ohm is wanneer u twee paar luidsprekers aansluit. In de brugmodus [Bridge Mode] dient de luidsprekerimpedantie ook 8 Ohm of meer te zijn.

17. SWITCHED AC OUTLET

[GESCHAKELD STOPCONTACT - WISSELSTROOM]

U kan het netsnoer (AC - wisselstroom) van een ander apparaat in dit hulpstopcontact steken. Apparaten die op dit stopcontact zijn aangesloten worden in- en uitgeschakeld d.m.v. de POWER-toets op het frontpaneel of d.m.v. de toetsen ON en STAND-BY op de afstandsbediening. N.B.: Het totale energieverbruik van eender welk apparaat dat aan het wisselstroomstopcontact [AC] is aangesloten mag 100 Watt niet overschrijden.

2. CONTROLELAMP POWER/STANDBY/BESCHERMING

Wanneer u het apparaat inschakelt door op de toets POWER te drukken, gaat de LED aan in oranje kleur en staat dus in de slaapstand [Standby]. Wanneer u vervolgens één van de ingangskeuzetoetsen indrukt, wordt de LED momenteel rood EN vervolgens groen wat dus betekent dat het apparaat is ingeschakeld [ON]. In geval van zwaar misbruik van de versterker, bijv. oververhitting, een veel te lage luidsprekerimpedantie, een kortsluiting enz., schakelen de Beschermingscircuits van de versterker zich automatisch in. De LED schakelt zich dus van groen naar rood, en de klank wordt gedempt. Schakel de versterker in dergelijk geval uit, en wacht tot hij afkoelt en/of controleer de luidsprekeraansluitingen. Stel daarbij zeker dat de algemene luidsprekerimpedantie niet lager dan 4 Ohm is. Zodra u weet waarom de beschermingscircuits werden geactiveerd, druk opnieuw op de toets POWER om het apparaat weer in de normale bedieningsmodus te zetten. Indien de luidsprekers A en B beide zijn ingeschakeld (de beide controlelampen boven de toetsen Speakers A en B zijn verlicht), wordt het uitgangsvermogen van de versterker in parallel naar de twee luidsprekers gevoerd. Indien de luidsprekers A en B zijn uitgeschakeld, komt er geen klank uit de luidsprekers. U kan deze modus instellen om via de koptelefoon te luisteren (Nr. 3). N.B.: Verminder steeds de geluidssterkte [VOLUME] wanneer u luidspreker A of luidspreker B in- of uitschakelt. En wanneer u de luidsprekers A en B tegelijkertijd gebruikt, dient u zeker te stellen dat de totale impedantie van de aangesloten luidsprekers meer dan 8 Ohm is. Gelieve de onderstaande tabel te raadplegen: Brugmodus [Bridge Mode] Stereo-modus Eén luidspreker 8 1 min. Eén luidspreker 4 1 min. Twee luidsprekers 16 1 min. Twee luidsprekers 8 1 min. De onderstaande tabel illustreert de werking van de controlelamp Slaapstand/Bescherming [Standby/Protection]: Normale werking Slaapstand Bescherming Groen

De toetsen Speakers A en B schakelen de luidsprekers die respectievelijk aan de aansluitingen Speakers A en Speakers B op het achterpaneel zijn aangesloten in of uit. Druk op A om de luidsprekers die aan de aansluiting Speaker A zijn aangesloten in of uit te schakelen. Druk op B om de luidsprekers die aan de aansluiting Speaker B zijn aangesloten in of uit te schakelen. De controlelamp die zich boven de toetsen bevindt geeft de stand van de luidsprekers A en B aan. ESPAÑOL N.B.: In Standby-modus verbruikt de C 372 slechts zeer weinig stroom. Het is nochtans aanbevolen het apparaat volledig uit te schakelen wanneer u van plan bent het meerdere dagen niet te gebruiken. Schakel alles volledig uit door op de toets POWER te drukken op het frontpaneel (Nr. 1). Alle lichten gaan dan uit. N.B.: U dient wel zeker te stellen dat het bedieningselement voor de geluidssterkte [VOLUME] op minimum staat (volledig naar links gedraaid) alvorens de koptelefoon aan- of af te sluiten. Het luisteren met een te hoge geluidssterkte kan het gehoor beschadigen. ITALIANO AFSTANDSBEDIENING (AFBEELDING 3)

ON/OFF [TOETSEN AAN / UIT]

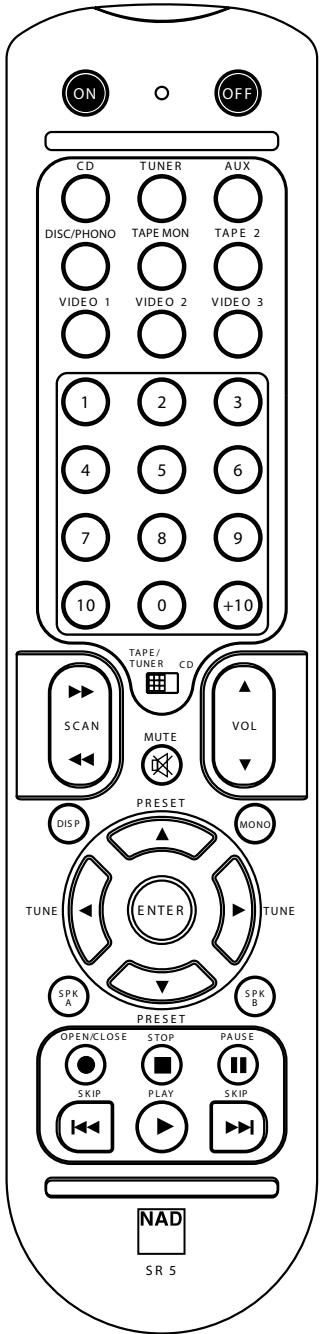

De afstandsbediening van de NAD C 372 beschikt over twee toetsen voor het in- en uitschakelen [toetsen On en Off]. Dit kan uiterst nuttig zijn om de verschillende apparaten van de installatie "gesynchroniseerd" te houden. Op deze manier schakelen alle apparaten over naar Standby wanneer u op de toets Uit [Off] drukt of wanneer u inschakelt door op de toets Aan [On] te drukken, in plaats van sommige apparaten in te schakelen [On] wanneer de versterker op Standby wordt geschakeld. (Let wel dat de andere apparaten ook in staat moeten zijn om op de individuele opdrachten Aan [On] en Uit [Off] te kunnen reageren). Druk op de toets Aan [ON] om het apparaat van Standby in te schakelen. Het Standby-licht (Afb. 2; Nr. 2) schakelt van oranje naar rood, en vervolgens naar groen en het licht van de laatst geselecteerde ingang zal knipperen en aangaan. Druk op de toets Uit [OFF] om het apparaat in de Standby-modus te schakelen. Het Standbylicht wordt dan oranje. De bedieningselementen voor de geluidssterkte [VOLUME], de toon [TONE], en balance [BALANCE] blijven beschikbaar wanneer u met koptelefoon luistert. Gebruik een passende adapter om een koptelefoon met een andere soort stekker aan te sluiten, zoals bijv. stereo-stekkers van 3,5 mm voor een walkman. PORTUGUÊS BEDIENINGSELEMENTEN OP HET FRONTPANEEL (AFB. 2)

1. POWER ON/OFF [NETVOEDING AAN / UIT]

Druk op de POWER-toets om de versterker in te schakelen. Het Standbylicht (Nr. 2) boven de Power-toets wordt oranje. Druk opnieuw op de POWER-toets en dit schakelt het apparaat helemaal uit [OFF]. Het zal niet op de afstandsbediening reageren.

3. KOPTELEFOONAANSLUITING

Het apparaat beschikt over een stereo-stopcontact van 6 mm voor het luisteren met koptelefoon en het is geschikt voor traditionele koptelefonen met eender welke impedantie. De koptelefoonaansluiting werkt in parallel met de geselecteerde luidsprekers. Indien u enkel met een koptelefoon wenst te luisteren, schakel de Luidsprekers A en/of B (Nr. 4) dan uit. SVENSKA

18. IEC AC MAINS (POWER)

[INGANG WISSELSTROOMNETVOEDING] De C 372 wordt geleverd met een afzonderlijk netsnoer (wisselstroom). Alvorens het netsnoer in een wandcontactdoos die onder stroom staat te steken, dient u zeker te stellen dat u het netsnoer eerst in het AC Mains-stopcontact [wisselstroomnetvoeding] van de NAD C 372 steekt. U dient ook zeker te stellen dat u de stekker van het netsnoer (wisselstroom) altijd eerst uit de wandcontactdoos trekt, alvorens het netsnoer uit het AC Mains-stopcontact [wisselstroomnetvoeding] van de C 372 te verwijderen. Rooad

Met behulp van deze toetsen kunt u de actieve ingang naar de NAD C 372 selecteren en het signaal dat naar de luidsprekers wordt gezonden, de Tape-uitgangen en de Pre-Out-stopcontacten. Deze toetsen bevinden zich ook op de afstandsbediening, behalve de tuneringang; zie onderstaande gegevens. De groene controlelampen die zich net boven elke toets bevinden tonen aan welke ingang er is geselecteerd. FRANÇAIS DEUTSCH NEDERLANDS ESPAÑOL DISC Selecteert een bron op lijnniveau, die aan de DISC-stopcontacten is aangesloten, als actieve ingang. CD Selecteert de cd-speler (of een andere bron op lijnniveau), die aan de CD-stopcontacten is aangesloten, als de actieve ingang. VIDEO Selecteert het videoapparaat VCR (of stereo TV-/Satelliet/Kabelreceiver), dat aan de VIDEO-stopcontacten is aangesloten, als de actieve ingang. AUX Selecteert een bron op lijnniveau, die aan de AUX-stopcontacten is aangesloten, als actieve ingang. TUNER Selecteert de tuner (of een andere bron op lijnniveau), die aan de Tuner-stopcontacten zijn aangesloten, als de actieve ingang. TAPE 2 Selecteert Tape 2 als de actieve ingang. TAPE 1 Monitor Selecteert de uitgang van een cassetterecorder voor het spelen van cassettes of voor het monitoren van opnames die via de Tape 1-stopcontacten worden opgenomen. Druk éénmaal op de toets Tape 1 om deze te selecteren en druk nogmaals om terug over te gaan naar de normaal geselecteerde ingang. Tape 1 is een monitorfunctie voor cassettes die de huidige geselecteerde ingang niet opheft. Bijv., indien de CD-speler de actieve ingang is wanneer TAPE 1 wordt geselecteerd, dan blijft het CD-signaal geselecteerd en wordt het zowel naar de TAPE 2, TAPE 1 OUTPUTstopcontacten gestuurd, maar het is de klank van de recorder die aan Tape 1 is aangesloten die men via de luidsprekers hoort. Naast de oranje controlelamp die aanduidt dat Tape 1 is ingeschakeld, blijft het licht van de groene controlelamp voor de actieve ingang ook aan. ITALIANO N.B.: De afstandsbediening die met de C 372 wordt meegeleverd is een universeel type van NAD, dat speciaal is ontworpen om meerdere NADapparaten te bedienen. Sommige toetsen op deze afstandsbediening werken niet daar de functies niet op de C 372 aanwezig zijn. De keuzetoetsen Video 2 en Video 3 op de afstandsbediening werken niet in het geval van de C 372. PORTUGUÊS

6. INFRA-RODE AFSTANDSBEDIENING-OPDRACHTRECEIVER

De infrarode sensor, die zich achter dit cirkelvormig venster bevindt, ontvangt opdrachten van de afstandsbediening. Het direct-zicht-pad tussen de afstandsbediening en dit venster dient ongehinderd te zijn. Indien er zich op dit pad hindernissen bevinden, is het eventueel mogelijk dat de afstandsbediening niet werkt. SVENSKA N.B.: Wanneer er een opdracht van de afstandsbediening wordt ontvangen, knippert de controlelamp slaapstand/bescherming [Standby/protection]. Let wel dat de controlelamp eventueel ook knippert wanneer er opdrachten worden ontvangen die niet noodzakelijk voor de C 372 maar voor andere apparaten van de installatie zijn bestemd. Rechtstreeks zonnelicht, en zeer hel of fluorescente omgevingsverlichting kan het werkbereik en de hoek van de afstandsbediening beïnvloeden.

7. CONTROLELAMP SOFT CLIPPING™

De groene controlelamp SOFT CLIPPING™ toont aan dat de modus Soft Clipping™ is ingeschakeld. Voor nadere inlichtingen, gelieve ook het hoofdstuk "Aansluitingen op het achterpaneel", rubriek 13; "Soft Clipping™" te raadplegen.

De NAD C 372 beschikt over bedieningselementen voor lage en hoge tonen [BASS & TREBLE] om de klank van uw installatie in te stellen en in evenwicht te houden. De 12 uur-stand is 'plat' zonder dat de klank wordt geboost of afgesneden en deze stand wordt aangeduid d.m.v. een pal. Draai het bedieningselement naar rechts om de lage [Bass] of hoge [Treble] tonen te verhogen. Draai het bedieningselement naar links om de lage of hoge tonen te verlagen. De toonbedieningselementen hebben geen invloed op de opnames die via de Tape-uitgangen worden opgenomen maar hebben toch invloed op het signaal dat naar de voorversterkeruitgangen wordt gevoerd (Pre-Out 1 & 2).

9. TONE DEFEAT [TOONOMLEIDING]

De toets TONE DEFEAT zorgt voor een omleiding rond het toonregelingsdeel van de NAD C 372. Wanneer de toonbedieningselementen normaal niet worden gebruikt en eenvoudigweg in de 12 uur-stand blijven staan, raden we aan het toonregelingsdeel d.m.v. deze toets volledig uit te schakelen. Wanneer de toets niet is ingedrukt en dus 'buiten' is, blijven de toonregelingscircuits actief. Door de toets TONE DEFEAT in te drukken, bewerkstelligt u een omleiding rond het toonregelingsdeel.

Het bedieningselement BALANCE stelt de relatieve niveaus van de linker- en rechterluidsprekers in. De 12 uur-stand zorgt voor een evenwichtig niveau tussen de linker- en rechterkanalen. Deze stand wordt met een pal aangeduid. Door het bedieningselement naar rechts te draaien, verschuift het evenwicht naar rechts. Door het bedieningselement naar links te draaien, verschuift het evenwicht naar links. Het bedieningselement BALANCE heeft geen effect op opnames die worden opgenomen via de uitgangen Tape maar beïnvloedt toch het signaal dat naar de voorversterkeruitgangen wordt gezonden (Pre-Out 1 & 2).

11. VOLUME [GELUIDSSTERKTE]

Met behulp van het bedieningselement VOLUME kan u de globale geluidssterkte van de signalen die naar de luidsprekers worden gevoerd instellen. Het wordt gestuurd door de motor en kan via de afstandsbediening worden ingesteld. Het bedieningselement VOLUME heeft geen effect op opnames die worden opgenomen via de uitgangen Tape maar beïnvloedt toch het signaal dat naar de voorversterkeruitgangen wordt gezonden (Pre-Out 1 &2).

12. CONTROLELAMP BRIDGE MODE [BRUGMODUS]

De controlelamp BRIDGE MODE gaat aan (oranje) wanneer de C 372 in brugmodus wordt geschakeld. Voor nadere inlichtingen, gelieve ook het hoofdstuk "Aansluitingen op het achterpaneel", rubriek 12, "Brugmodus" te raadplegen. OPNEMEN

Wanneer er eender welke bron is geselecteerd, wordt het signaal ook rechtstreeks naar een cassetterecorder gezonden die is aangesloten aan de uitgangen TAPE 2 of TAPE 1 om opnames te maken. VAN CASSETTE NAAR CASSETTE TE COPIËREN U kan copiëren tussen twee cassetterecorders die aan uw NAD C 372 zijn aangesloten. Steek de oorspronkelijke cassette in de recorder die aan Tape 2 is aangesloten en de blanco cassette in de recorder die aan Tape 1 is aangesloten. Door de ingang TAPE 2 te selecteren, kunt u nu opnemen van Tape 2 naar Tape 1 en het signaal dat van de oorspronkelijke cassette komt monitoren. De meegeleverde verbindingen om PRE-OUT 1 aan MAIN-IN aan te sluiten kan u tevens ook gebruiken om PRE-OUT 2 aan MAIN-IN aan te sluiten, in geval de eindversterker van de C 372 de hoogste versterking zou bieden. Schakel de C 372 en de externe eindversterkers steeds uit alvorens iets aan- of af te sluiten van de stopcontacten Pre-Out en MainIn. POWERDRIVE Om aan de uiteenlopende vereisten voor een hoge stroomsterkte en hoog dynamisch vermogen te kunnen voldoen, wordt bij ons gepatenteerde PowerDrive versterkercircuit voortgebouwd op onze reputatie voor een uitermate effectief vermogen. Door een tweede hoogspanningsrail aan onze goed afgeregelde voeding met hoge stroomsterkte toe te voegen, krijgen we een “overdrive” waarmee het continue vermogen op basis van een kortdurend dynamisch vermogen bijna kan worden verdubbeld. Dit is een verdere ontwikkeling en verfijning van ons bekende Power Envelope circuit dat door NAD in de jaren 80 en 90 van de vorige eeuw werd gebruikt. PowerDrive verschilt in zoverre van Power Envelope that de stabiliteit van de versterker en het aandrijfvermogen met lage impedantie wordt verbeterd, met als resultaat een minder sterke vervorming bij het aansturen van echte luidsprekers met echt programmamateriaal.

SPEAKERS A & B [LUIDSPREKERS A & B]

Deze toetsen hebben dezelfde functie als die op het frontpaneel. De toetsen voor de luidsprekers A en B schakelen de luidsprekers, die respectievelijk op de Speaker A- en Speaker B-aansluitingen op het achterpaneel zijn aangesloten, in of uit. Druk op A om de luidsprekers die aan de Speaker A-aansluiting is aangesloten in- of uit te schakelen. Druk op B om de luidsprekers die aan de Speaker B-aansluiting is aangesloten in- of uit te schakelen. De controlelamp die zich net boven de toetsen bevindt toont de stand van de luidsprekers A en B aan. MUTE [DEMPEN] Druk op de demptoets MUTE om de klank naar de luidsprekers en koptelefoon tijdelijk te dempen. De dempmodus wordt aangetoond door het knipperen van de controlelamp van de actieve ingang op het frontpaneel. Druk opnieuw op MUTE om de klank te herstellen. De dempmodus MUTE heeft geen effect op opnames die worden opgenomen via de uitgangen Tape maar beïnvloedt toch het signaal dat naar de voorversterkeruitgangen wordt gezonden (Pre-Out 1 &2). INGANGSKEUZETOETSEN De ingangskeuzetoetsen hebben dezelfde overeenkomstige functies op het frontpaneel. functie als

ENGLISH FRANÇAIS DEUTSCH NEDERLANDS N.B.: De versterking van de NAD C 272-eindversterker is gelijk aan die van de ingebouwde eindversterker van de C 372 (het eindversterkerdeel van de C 272 en C 372 is bijna gelijk). Wanneer u combineert met de NAD C 272 voor "Bi-Amping" (gebruik van twee versterkers voor LF en HF), laat de PRE-OUT 1 dan aangesloten blijven, d.m.v. de meegeleverde verbindingen, aan MAIN-IN. Sluit de C 272 aan op de uitgang PREOUT 2. Stel het bedieningselement VOLUME PRE-OUT 2 in op maximum.

POWER ON & OFF [NETVOEDING AAN & UIT]

De afstandsbediening van de NAD C 372 beschikt over gescheiden toetsen On en Off voor het in- en uitschakelen. Dit kan bijzonder nuttig zijn om de verschillende apparaten van een muziekinstallatie gesynchroniseerd te houden. Volgens deze methode worden alle apparaten op stand-by [slaapstand] geschakeld wanneer u op Off [Uit] drukt en worden ze ingeschakeld wanneer u op On [Aan] drukt. Zo kan u vermijden dat sommige apparaten worden ingeschakeld wanneer de versterker op Stand-by [Slaapstand] wordt geschakeld. (Let wel dat de andere apparaten ook op de gescheiden On [Aan] en Off [Uit] opdrachten moeten kunnen reageren. ) Druk op de toets ON [Aan] om het apparaat van Stand-by [Slaapstand] in te schakelen. De controlelamp Stand-by [Slaapstand] (Fig. 2; Nr. 2) wordt eerst oranje en dan rood, en vervolgens groen. De controlelamp voor de laatste geselecteerde ingang zal knipperen en aangaan. Druk op de toets OFF [Uit] om het apparaat in Stand-by-modus [Slaapstand] te schakelen. De controlelamp voor Stand-by wordt oranje. ESPAÑOL Vanaf de stand met het maximum niveau (0dB), gebruik het bedieningselement VOLUME PRE OUT 2 (Nr. 11) om het uitgaand niveau van de PRE OUT 2 te verminderen zodat beide eindversterkers op hetzelfde niveau zijn ingesteld. Wanneer het apparaat een opdracht van de afstandsbediening ontvangt, knippert de controlelamp Standby/Protection [Slaapstand / Bescherming]. Let wel dat de controlelamp eventueel ook kan knipperen wanneer er een opdracht wordt ontvangen die niet noodzakelijk voor de C 372 maar voor andere apparaten van de muziekinstallatie is bestemd. ITALIANO Alvorens eindversterkers aan uw NAD C 372 aan te sluiten, dient u eerst te beslissen welke eindversterker de meeste versterking biedt. Dit kunt u makkelijk doen door de geluidssterkte van de eindversterkers van éénzelfde installatie te vergelijken (zorg ervoor dat de geluidssterkte op hetzelfde niveau is ingesteld; gebruik dezelfde bron en luidsprekers). De versterker die het luidst speelt biedt de hoogste versterking (let wel dat dit niet betekent dat dit de versterker is met het hoogste vermogen). Sluit de versterker met de hoogste versterking aan op de PRE OUT 2(Nr. 10)-stopcontacten; en de andere eindversterker aan op de PRE OUT 1 (Nr. 8)-stopcontacten. De afstandsbediening bedient al de belangrijkste functies van de NAD C 372 en omvat bijkomende bedieningselementen om de NAD Tunertoestellen, cassette- en cd-spelers op afstand te bedienen. De afstandsbediening werkt op een afstand van 5 m. Om de afstandsbediening zolang mogelijk te kunnen gebruiken, raden we aan dat u alkalische batterijen gebruikt. Steek vier AAA-batterijen (R 03) in het batterijvakje achterop de afstandsbediening. Wanneer u de batterijen vervangt, let er dan op dat u ze correct heeft ingestoken, volgens het schema onderaan in het batterijvakje. Gelieve de bovenstaande rubrieken van deze handleiding te lezen voor een volledige omschrijving van de verschillende functies. PORTUGUÊS De NAD C 372 beschikt over twee paar voorversterkeruitgangen (PRE OUT 1 & 2) om de aansluitingen voor "LF en HF" te vergemakkelijken. Bovendien kan het niveau van de PRE OUT 2 worden verminderd t.o.v. de PRE OUT 1 zodat u eindversterkers kan gebruiken met verschillende versterking (versterkingsfactor). AFSTANDSBEDIENING (AFBEELDING 3) SVENSKA BI-AMPING [GEBRUIK VAN TWEE VERSTERKERS VOOR LF EN HF] Sommige luidsprekers hebben afzonderlijke aansluitingen voor de LF(Lage Frequentie) en HF- (Hoge Frequentie) delen van de luidspreker. Dit maakt het mogelijk twee versterkers aan deze luidsprekers aan te sluiten ["Bi-Amping"], en dit wil zeggen dat er een afzonderlijke eindversterker wordt gebruikt voor het LF- en het HF-deel. Dit procédé kan de algemene klank verbeteren. ENGLISH

MASTER VOLUME [HOOFDGELUIDSSTERKTE]

Druk op de toetsen MASTER VOLUME om de geluidssterkte respectievelijk te verhogen of te verminderen. Laat de toets los wanneer u de gewenste geluidssterkte hebt bereikt. Het gemotoriseerde bedieningselement voor de geluidssterkte op het frontpaneel toont de geselecteerde geluidssterkte. De toetsen Master Volume hebben geen effect op opnames die worden opgenomen via de uitgangen Tape maar beïnvloeden toch het signaal dat naar de voorversterkeruitgangen wordt gezonden (Pre-Out 1 &2). FRANÇAIS BEDIENINGSELEMENT TUNER (voor gebruik met NAD-Tuner) TUNE (afstemmen) scant respectievelijk de hogere of lagere radiozenderfrequenties op zowel AM en FM. PRESET (voorinstelling) selecteert respectievelijk een hogere of lagere voorinstelling van radiozender. DEUTSCH NEDERLANDS BEDIENINGSELEMENT CD-SPELER (voor gebruik met NAD-CD/DVD-speler) activeert Pause activeert Stop activeert Play [spelen] of schakelt tussen Play en Pause of activeert het overslaan van een geluidsspoor. Druk er éénmaal op om respectievelijk naar het volgende geluidsspoor over te gaan, of om terug naar het begin van het huidige of een vroeger geluidsspoor te gaan. activeert het openen en sluiten van de cd-lade. Druk er éénmaal op om de cd-lade te openen en nogmaals om de cd-lade te sluiten en de cd te spelen. BEDIENINGSELEMENT CASSETTERECORDER (voor gebruik met enkele NAD-cassetterecorders). activeert het voorwaarts spelen Druk op deze toets om het opnemen met cassetterecorder te pauzeren. Druk op Play om het opnemen te activeren. Stopt het Spelen of het Opnemen. Activeert het terugspoelen. Activeert het voorwaarts spoelen. Met de toets TAPE/TUNER - CD kan u op de transporttoetsen cassetteopdrachten toepassen wanneer de toets op TAPE/TUNER is geschakeld, en op de transporttoetsen cd-opdrachten toepassen wanneer de toets op CD is geschakeld. N.B.: De afstandsbediening die met de C 372 wordt meegeleverd is een universeel type van NAD, dat speciaal is ontworpen om meerdere NADapparaten te bedienen. Sommige toetsen op deze afstandsbediening werken niet daar de functies niet op de C 372 aanwezig zijn. De ingangskeuzetoetsen Video 2 en Video 3 (binnen het deel nr. 2) op de afstandsbediening werken niet op de C 372. Rechtstreeks zonnelicht, en een zeer helle of fluorescente omgevingsverlichting kan het werkbereik en -hoek van de afstandsbediening beïnvloeden. Met de toets TAPE/TUNER - CD kan u op de transporttoetsen cassetteopdrachten toepassen wanneer de toets op TAPE/TUNER is geschakeld, en cd-opdrachten op de transporttoetsen toepassen wanneer de toets op CD is geschakeld. ESPAÑOL PROBLEMEN OPLOSSEN Probleem GEEN GELUID Oorzaak

Oplossing ITALIANO Netsnoer niet aangesloten of unit niet ingeschakeld Tape 1 Monitor geselecteerd Mute ingeschakeld Achterste Pre Out/ Main in versterkerverbindingen niet aangebracht Geen luidsprekers geselecteerd

Controleer of netsnoer is ingestoken en unit is ingeschakeld Schakel Tape 1 Monitor uit Schakel Mute uit Breng verbindingen aan

Zet balansregeling in midden Controleer aansluitingen en luidsprekers

Balansregeling niet in midden Luidspreker niet correct aangesloten of beschadigd Ingangskabel ontkoppeld of beschadigd

Controleer kabels en aansluitingen

Luidspreker niet in fase aangesloten

Overbruggingsmodus geselecteerd wanneer luidsprekers normaal zijn aangesloten

Controleer aansluitingen op alle luidsprekers binnen systeem Schakel overbruggingsmodus uit

Batterijen leeg of onjuist geplaatst Venster van IR-zender of -ontvanger niet vrij IR-ontvanger in direct zonlicht of zeer sterk omgevingslicht

Controleer en/of vervang batterijen Verwijder obstakel Haal unit uit direct zonlicht, verminder hoeveelheid omgevingslicht

Kortsluiting in luidsprekerkabels

Schakel versterker uit en controleer kabelaansluitingen van beide luidsprekers op achterpaneel van versterker en luidsprekers. Schakel versterker in.

Versterker is oververhit geraakt Totale impedantie van luidsprekers te laag

Schakel versterker uit. Controleer of de ventilatiegleuven boven- en onderop versterker niet zijn verstopt. Laat versterker afkoelen en schakel hem in. Controleer of totale luidsprekerimpedantie niet lager is dan 4 Ohm. Controleer luidsprekerkabels op kortsluitingen.

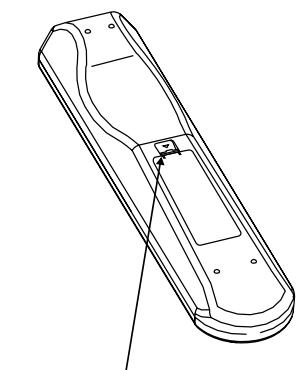

ZITTING TE VERWIJDEREN

VASTKLIKT. ITALIANO T UNE PORTUGUÊS SR 5 TECHNISCHE GEGEVENS VERSTERKERDEEL 2 x 170W 2 x 220W 2 x 340W 0,02% 0,003% >150 1,22 V / 20kOhm/470 pF ±0,3dB >120dB >100dB Ja, SR 5 SVENSKA Uitgaand vermogen stereo-modus (8 Ohm binnen nominale vervorming) IHF-dynamisch vermogen; 8 Ohm IHF-dynamisch vermogen; 4 Ohm Totale harmonische vervorming bij nominaal vermogen IM-vervorming bij nominaal vermogen Dempingsfactor 8 Ohm Ingangsgevoeligheid en impedantie Frequentieweergave 20 tot 20.000 Hz Signaal- / ruisverhouding; ref. nominaal vermogen / 8 Ohm (A-WTD) Signaal- / ruisverhouding; ref. 1W / 8 Ohm (A-WTD) Afstandsbediening De technische kenmerken kunnen zonder voorafgaande kennisgeving worden gewijzigd. Voor bijgewerkte documentatie en kenmerken, en de nieuwste informatie over uw C 372, kunt u terecht op www.nadelectronics.com.
