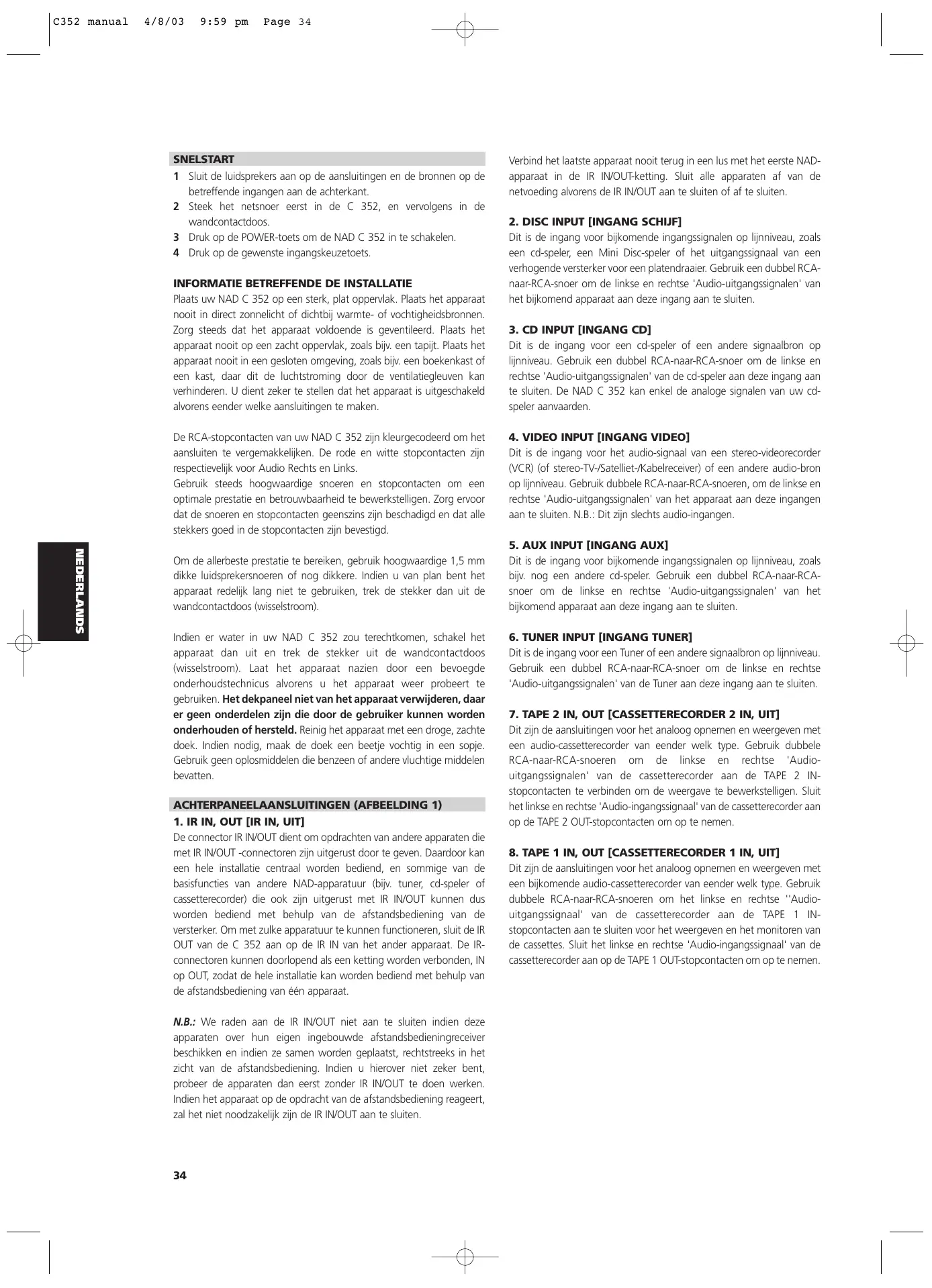

C352 manual 4/8/03 9:59 pm Page 34 ENGLISH SNELSTART 1 Sluit de luidsprekers aan op de aansluitingen en de bronnen op de betreffende ingangen aan de achterkant. 2 Steek het netsnoer eerst in de C 352, en vervolgens in de wandcontactdoos. 3 Druk op de POWER-toets om de NAD C 352 in te schakelen. 4 Druk op de gewenste ingangskeuzetoets. FRANÇAIS

INFORMATIE BETREFFENDE DE INSTALLATIE

Plaats uw NAD C 352 op een sterk, plat oppervlak. Plaats het apparaat nooit in direct zonnelicht of dichtbij warmte- of vochtigheidsbronnen. Zorg steeds dat het apparaat voldoende is geventileerd. Plaats het apparaat nooit op een zacht oppervlak, zoals bijv. een tapijt. Plaats het apparaat nooit in een gesloten omgeving, zoals bijv. een boekenkast of een kast, daar dit de luchtstroming door de ventilatiegleuven kan verhinderen. U dient zeker te stellen dat het apparaat is uitgeschakeld alvorens eender welke aansluitingen te maken. DEUTSCH De RCA-stopcontacten van uw NAD C 352 zijn kleurgecodeerd om het aansluiten te vergemakkelijken. De rode en witte stopcontacten zijn respectievelijk voor Audio Rechts en Links. Gebruik steeds hoogwaardige snoeren en stopcontacten om een optimale prestatie en betrouwbaarheid te bewerkstelligen. Zorg ervoor dat de snoeren en stopcontacten geenszins zijn beschadigd en dat alle stekkers goed in de stopcontacten zijn bevestigd. NEDERLANDS Om de allerbeste prestatie te bereiken, gebruik hoogwaardige 1,5 mm dikke luidsprekersnoeren of nog dikkere. Indien u van plan bent het apparaat redelijk lang niet te gebruiken, trek de stekker dan uit de wandcontactdoos (wisselstroom). ESPAÑOL ITALIANO Indien er water in uw NAD C 352 zou terechtkomen, schakel het apparaat dan uit en trek de stekker uit de wandcontactdoos (wisselstroom). Laat het apparaat nazien door een bevoegde onderhoudstechnicus alvorens u het apparaat weer probeert te gebruiken. Het dekpaneel niet van het apparaat verwijderen, daar er geen onderdelen zijn die door de gebruiker kunnen worden onderhouden of hersteld. Reinig het apparaat met een droge, zachte doek. Indien nodig, maak de doek een beetje vochtig in een sopje. Gebruik geen oplosmiddelen die benzeen of andere vluchtige middelen bevatten. PORTUGUÊS SVENSKA ACHTERPANEELAANSLUITINGEN (AFBEELDING 1)

1. IR IN, OUT [IR IN, UIT]

De connector IR IN/OUT dient om opdrachten van andere apparaten die met IR IN/OUT -connectoren zijn uitgerust door te geven. Daardoor kan een hele installatie centraal worden bediend, en sommige van de basisfuncties van andere NAD-apparatuur (bijv. tuner, cd-speler of cassetterecorder) die ook zijn uitgerust met IR IN/OUT kunnen dus worden bediend met behulp van de afstandsbediening van de versterker. Om met zulke apparatuur te kunnen functioneren, sluit de IR OUT van de C 352 aan op de IR IN van het ander apparaat. De IRconnectoren kunnen doorlopend als een ketting worden verbonden, IN op OUT, zodat de hele installatie kan worden bediend met behulp van de afstandsbediening van één apparaat. N.B.: We raden aan de IR IN/OUT niet aan te sluiten indien deze apparaten over hun eigen ingebouwde afstandsbedieningreceiver beschikken en indien ze samen worden geplaatst, rechtstreeks in het zicht van de afstandsbediening. Indien u hierover niet zeker bent, probeer de apparaten dan eerst zonder IR IN/OUT te doen werken. Indien het apparaat op de opdracht van de afstandsbediening reageert, zal het niet noodzakelijk zijn de IR IN/OUT aan te sluiten.

Verbind het laatste apparaat nooit terug in een lus met het eerste NADapparaat in de IR IN/OUT-ketting. Sluit alle apparaten af van de netvoeding alvorens de IR IN/OUT aan te sluiten of af te sluiten.

2. DISC INPUT [INGANG SCHIJF]

Dit is de ingang voor bijkomende ingangssignalen op lijnniveau, zoals een cd-speler, een Mini Disc-speler of het uitgangssignaal van een verhogende versterker voor een platendraaier. Gebruik een dubbel RCAnaar-RCA-snoer om de linkse en rechtse 'Audio-uitgangssignalen' van het bijkomend apparaat aan deze ingang aan te sluiten.

3. CD INPUT [INGANG CD]

Dit is de ingang voor een cd-speler of een andere signaalbron op lijnniveau. Gebruik een dubbel RCA-naar-RCA-snoer om de linkse en rechtse 'Audio-uitgangssignalen' van de cd-speler aan deze ingang aan te sluiten. De NAD C 352 kan enkel de analoge signalen van uw cdspeler aanvaarden.

4. VIDEO INPUT [INGANG VIDEO]

Dit is de ingang voor het audio-signaal van een stereo-videorecorder (VCR) (of stereo-TV-/Satelliet-/Kabelreceiver) of een andere audio-bron op lijnniveau. Gebruik dubbele RCA-naar-RCA-snoeren, om de linkse en rechtse 'Audio-uitgangssignalen' van het apparaat aan deze ingangen aan te sluiten. N.B.: Dit zijn slechts audio-ingangen.

5. AUX INPUT [INGANG AUX]

Dit is de ingang voor bijkomende ingangssignalen op lijnniveau, zoals bijv. nog een andere cd-speler. Gebruik een dubbel RCA-naar-RCAsnoer om de linkse en rechtse 'Audio-uitgangssignalen' van het bijkomend apparaat aan deze ingang aan te sluiten.

6. TUNER INPUT [INGANG TUNER]

Dit is de ingang voor een Tuner of een andere signaalbron op lijnniveau. Gebruik een dubbel RCA-naar-RCA-snoer om de linkse en rechtse 'Audio-uitgangssignalen' van de Tuner aan deze ingang aan te sluiten.

7. TAPE 2 IN, OUT [CASSETTERECORDER 2 IN, UIT]

Dit zijn de aansluitingen voor het analoog opnemen en weergeven met een audio-cassetterecorder van eender welk type. Gebruik dubbele RCA-naar-RCA-snoeren om de linkse en rechtse 'Audiouitgangssignalen' van de cassetterecorder aan de TAPE 2 INstopcontacten te verbinden om de weergave te bewerkstelligen. Sluit het linkse en rechtse 'Audio-ingangssignaal' van de cassetterecorder aan op de TAPE 2 OUT-stopcontacten om op te nemen.

8. TAPE 1 IN, OUT [CASSETTERECORDER 1 IN, UIT]

Dit zijn de aansluitingen voor het analoog opnemen en weergeven met een bijkomende audio-cassetterecorder van eender welk type. Gebruik dubbele RCA-naar-RCA-snoeren om het linkse en rechtse ''Audiouitgangssignaal' van de cassetterecorder aan de TAPE 1 INstopcontacten aan te sluiten voor het weergeven en het monitoren van de cassettes. Sluit het linkse en rechtse 'Audio-ingangssignaal' van de cassetterecorder aan op de TAPE 1 OUT-stopcontacten om op te nemen.

Dit zijn de aansluitingen voor een externe voorversterker of processor, zoals bijv. een surround sound decodeerapparaat. Bij normaal gebruik zijn deze aangesloten op de Pre-Out 1-stopcontacten (Nr. 8) met behulp van de meegeleverde verbindingen. Verwijder eerst deze verbindingen om uw NAD C 352 op een externe processor of voorversterker te kunnen aansluiten. Gebruik een dubbel RCA-naar-RCA-snoer om de linkse en rechtse 'Audio-uitgangssignalen' van de voorversterker of processor aan te sluiten op de Main-In-stopcontacten. N.B.: Schakel de versterker uit alvorens de aansluitingen Pre Out en Main-In aan te sluiten of los te koppelen.

Luidsprekerklemmen voor luidsprekers met een impedantie van 4 Ohm of meer. Sluit de rechter luidspreker aan op de klemmen R+ en R-. Let er daarbij op dat R+ is aangesloten op de ‘+’ klem op de luidspreker en R- op de ‘-’ klem op de luidspreker. Sluit de klemmen L+ en L- op dezelfde manier voor de linker luidspreker aan. Sluit luidsprekers altijd met een heavy duty gevlochten draad (AWG-waarde 16; 1,5 mm of dikker) aan op de NAD C 352. De schroefaansluitklemmen voor hoge stroomsterkten kunnen als een schroefklem voor kabels met een schoen- of penaansluiting worden gebruikt of voor kabels met blanke uiteinden.

ONGEÏSOLEERDE DRADEN EN PENSTEKKERS

Ongeïsoleerde draden en penstekkers dient u in het gat van de klem te steken. Hiertoe dient u de plastieken bus van de luidsprekerklem los te schroeven zodat u het gat in de koker ziet. Steek de pen of het ongeïsoleerde uiteinde van de draad in het gat en bevestig de draad door de plastieken bus van de klem vast te schroeven. Zorg ervoor dat de ongeïsoleerde draad van de luidsprekersnoeren niet in contact komt met het achterpaneel of met een andere aansluiting. Zorg ervoor dat er slechts 1 cm ongeïsoleerde draad of pen is en dat er geen losse aders of luidsprekerdraden zijn. Voor het overschakelen van Standby of het inschakelen van het externe apparaat via de C 352 moet de 12 V trigger-uitgang van de C 352 op de ingangsaansluiting (gelijkstroom) van het externe apparaat worden aangesloten. Hiervoor is een 3,5 mm mini-aansluiting (mono) nodig. Het punt van de 12 V-trigger is de aansluiting die onder stroom staat of de + aansluiting, de koker van de ingangsaansluiting is de 12V-trigger aansluiting of de aarding. N.B.: Controleer de specificaties van de trigger-ingangsklem op de andere apparaten om zeker te stellen dat ze compatibel zijn met de 12V trigger-uitgang van de C 352. NAD-apparaten die zijn uitgerust met 12V-ingang-triggers zijn geheel compatibel met de 12V-trigger-uitgang van de C 352. De 12V triggeruitgangsspanning van de C 352 is 12V gelijkstroom. De totale maximale stroom mag niet hoger zijn dan 100 mA. Normaal gezien gebruiken de 12V-ingang-triggers van NAD minder dan 10 mA stroom. Alvorens iets aan te sluiten aan een 12V-trigger- ingang of -uitgang, dient u zeker te stellen dat alle onderdelen van het lichtnet (wisselstroom) zijn afgesloten. Indien u de bovenstaande richtlijnen niet naleeft, kan dit schade berokkenen aan de C 352 of de hierop aangesloten apparatuur. Indien u onzeker bent van deze aansluitingen, de installatie of de werking van de 12V- trigger-uitgang, gelieve contact op te nemen met uw NADverdeler.

15. IEC AC MAINS (POWER)

[INGANG WISSELSTROOMNETVOEDING] De C 352 wordt geleverd met een afzonderlijk netsnoer (wisselstroom). Alvorens het netsnoer in een wandcontactdoos die onder stroom staat te steken, dient u zeker te stellen dat u het netsnoer eerst in het AC Mains-stopcontact [wisselstroomnetvoeding] van de NAD C 352 steekt. U dient ook zeker te stellen dat u de stekker van het netsnoer (wisselstroom) altijd eerst uit de wandcontactdoos trekt, alvorens het netsnoer uit het AC Mains-stopcontact [wisselstroomnetvoeding] van de C 352 te verwijderen. N.B.: U dient zeker te stellen dat de impedantie van de luidspreker 4 Ohm is of meer wanneer u slechts één paar luidsprekers aansluit. Verzeker er u van dat de luidsprekerimpedantie voor alle luidsprekers meer dan 8 Ohm is wanneer u twee paar luidsprekers aansluit. In de brugmodus [Bridge Mode] dient de luidsprekerimpedantie ook 8 Ohm of meer te zijn.

Via de 12 V trigger-uitgang kan randapparatuur, zoals een tuner, eindversterker, etc., op afstand worden in- of uitgeschakeld. Hiervoor moet deze apparatuur wel zijn uitgerust met een 12 V trigger-ingang. Dit kan ook een power strip voor lichtnet (wisselstroom) zijn met een 12 V trigger-ingang. De 12 V trigger-uitgang wordt geactiveerd zodra het apparaat vanuit Standby of Uit wordt ingeschakeld. DEUTSCH N.B.: Het uitgangssignaal van de Pre Out 2 wordt beïnvloed door de volume- en toonregelinstellingen van de NAD C 352. Schakel de versterker uit alvorens de aansluitingen Pre Out 2 en Main-In aan te sluiten of los te koppelen. Indien u gewoonlijk van een gemiddeld geluidsniveau gebruik maakt, dan kan u de soft clipping-schakelaar in de stand Off (uit) laten staan. Indien het waarschijnlijk is dat u een volume gebruikt dat hoger is dan het versterkervermogen, schakel Soft Clipping dan in. Het licht van de controlelamp Soft Clipping™ is aan wanneer de versterker zich in de modus Soft Clipping bevindt. NEDERLANDS

Aansluitingen naar een externe eindversterker of processor, zoals een surrounddecoder. Bij normaal gebruik dienen deze met de bijgeleverde kabels op de hoofdingangsaansluitingen (nr. 11) te worden aangesloten. Verwijder eerst deze kabels, voordat u de NAD C 352 op de externe processor of versterker aansluit. Gebruik een dubbele RCAnaar-RCA-kabel om de linker en rechter Audio Input van de eindversterker of processor op de aansluitingen Pre Out 2 aan te sluiten.

13. SOFT CLIPPING™ [GELUIDSPIEKEN AFKAPPEN]

Wanneer overdrive (overcapaciteit) van de versterker plaatsvindt, is er bij zeer luide stukken een sterke geluidsvervorming hoorbaar. Dit wordt veroorzaakt doordat de versterker de geluidspieken van geluiden die hij niet kan weergeven, “afkapt”. Het soft clipping-circuit™ van NAD beperkt het bereik van de uitgangssignalen om de hoorbare vervorming te minimaliseren wanneer er overdrive van de versterker plaatsvindt. ESPAÑOL

Op de NAD C 352 kunnen meerdere eindversterkers worden aangesloten. Indien u een enkele stereo-eindversterker gebruikt, gebruik dan de aansluitingen PRE OUT 1. Indien u een paar eindversterkers gebruikt speciaal voor bi-amping, sluit dan de eindversterker met de laagste versterking van de twee aan op de aansluitingen. Gebruik een dubbele RCA-naar-RCA-kabel om de linker en rechter Audio Inpat van de eindversterker op de aansluitingen PRE OUT aan te sluiten. ENGLISH Page 35 ITALIANO 9:59 pm PORTUGUÊS 4/8/03 SVENSKA C352 manual C352 manual 4/8/03 9:59 pm Page 36 ENGLISH

U kan het netsnoer (AC - wisselstroom) van een ander apparaat in dit hulpstopcontact steken. Apparaten die op dit stopcontact zijn aangesloten worden in- en uitgeschakeld d.m.v. de POWER-toets op het frontpaneel of d.m.v. de toetsen ON en STAND-BY op de afstandsbediening. N.B.: Het totale energieverbruik van eender welk apparaat dat aan het wisselstroomstopcontact [AC] is aangesloten mag 100 Watt niet overschrijden. FRANÇAIS BEDIENINGSELEMENTEN OP HET FRONTPANEEL (AFB. 2)

1. POWER ON/OFF [NETVOEDING AAN / UIT]

Druk op de aan-/uit-toets om de versterker in te schakelen. De standbyindicator (nr. 2) boven de aan-/uit-toets licht oranje op. DEUTSCH Door nogmaals op de aan-/uit-schakelaar te drukken, wordt de unit volledig UITgeschakeld, en reageert de unit niet meer op de afstandsbediening. NEDERLANDS AFSTANDSBEDIENING AAN/UIT (AFB. 3) Druk op de AAN-toets om de unit van standby in te schakelen. De standby-indicator (nr. 2) verandert van geel in rood en na een korte pause in groen. De indicator van de laatst geselecteerde bron licht op. Druk op de UIT-toets om de unit op standby te zetten. De standbyindicator (nr. 2) licht oranje op. ESPAÑOL N.B.: Wanneer de C 352 op standby staat, verbruikt hij zeer weinig stroom. U wordt echter aanbevolen de unit volledig uit te schakelen indien u deze langer dan enkele dagen niet zult gebruiken. Schakel de unit volledig uit door op de aan-/uit-toets op het frontpaneel te drukken (nr. 1). Alle lichtjes doven. ITALIANO PORTUGUÊS

2. CONTROLELAMP POWER / STANDBY / BESCHERMING

Wanneer u het apparaat inschakelt door op de toets POWER te drukken, gaat de LED aan in oranje kleur en staat dus in de slaapstand [Standby]. Wanneer u vervolgens één van de ingangskeuzetoetsen indrukt, wordt de LED momenteel rood EN vervolgens groen wat dus betekent dat het apparaat is ingeschakeld [ON]. In geval van zwaar misbruik van de versterker, bijv. oververhitting, een veel te lage luidsprekerimpedantie, een kortsluiting enz., schakelen de Beschermingscircuits van de versterker zich automatisch in. De LED schakelt zich dus van groen naar rood, en de klank wordt gedempt. Schakel de versterker in dergelijk geval uit, en wacht tot hij afkoelt en/of controleer de luidsprekeraansluitingen. Stel daarbij zeker dat de algemene luidsprekerimpedantie niet lager dan 4 Ohm is. Zodra u weet waarom de beschermingscircuits werden geactiveerd, druk opnieuw op de toets POWER om het apparaat weer in de normale bedieningsmodus te zetten. SVENSKA Normale werking Slaapstand Bescherming Groen

Voorhet luisteren via een koptelefoon is een _ inch stereo-aansluiting aangebracht, waarop conventionele koptelefoons met iedere impedantie kunnen worden aangesloten. Zodra een koptelefoonstekker in deze aansluiting wordt gestoken, worden de luidsprekers uitgeschakeld. De bedieningselementen voor het volume, de toon en de balans kunnen worden gebruikt voor het luisteren via een koptelefoon. Gebruik een geschikte adapter om een koptelefoon op een andere type aansluiting aan te sluiten, zoals 3,5 mm stereoconnectors voor “persoonlijke stereo’s”. N.B.: U dient wel zeker te stellen dat het bedieningselement voor de geluidssterkte [VOLUME] op minimum staat (volledig naar links gedraaid) alvorens de koptelefoon aan- of af te sluiten. Het luisteren met een te hoge geluidssterkte kan het gehoor beschadigen.

4. INFRA-RODE AFSTANDSBEDIENING-OPDRACHTRECEIVER

De infrarode sensor, die zich achter dit cirkelvormig venster bevindt, ontvangt opdrachten van de afstandsbediening. Het direct-zicht-pad tussen de afstandsbediening en dit venster dient ongehinderd te zijn. Indien er zich op dit pad hindernissen bevinden, is het eventueel mogelijk dat de afstandsbediening niet werkt. N.B.: Wanneer er een opdracht van de afstandsbediening wordt ontvangen, knippert de controlelamp slaapstand/bescherming [Standby/protection]. Let wel dat de controlelamp eventueel ook knippert wanneer er opdrachten worden ontvangen die niet noodzakelijk voor de C 352 maar voor andere apparaten van de installatie zijn bestemd. Rechtstreeks zonnelicht, en zeer hel of fluorescente omgevingsverlichting kan het werkbereik en de hoek van de afstandsbediening beïnvloeden.

5. INGANGSKEUZETOETSEN

Met behulp van deze toetsen kunt u de actieve ingang naar de NAD C 352 selecteren en het signaal dat naar de luidsprekers wordt gezonden, de Tape-uitgangen en de Pre-Out-stopcontacten. Deze toetsen bevinden zich ook op de afstandsbediening, behalve de tuner-ingang; zie onderstaande gegevens. De groene controlelampen die zich net boven elke toets bevinden tonen aan welke ingang er is geselecteerd. DISC Selecteert een bron op lijnniveau, die aan de DISC-stopcontacten is aangesloten, als actieve ingang. CD Selecteert de cd-speler (of een andere bron op lijnniveau), die aan de CD-stopcontacten is aangesloten, als de actieve ingang. VIDEO Selecteert het videoapparaat VCR (of stereo TV-/Satelliet/Kabelreceiver), dat aan de VIDEO-stopcontacten is aangesloten, als de actieve ingang. AUX Selecteert een bron op lijnniveau, die aan de AUX-stopcontacten is aangesloten, als actieve ingang. TUNER Selecteert de tuner (of een andere bron op lijnniveau), die aan de Tuner-stopcontacten zijn aangesloten, als de actieve ingang. TAPE 2 Selecteert Tape 2 als de actieve ingang.

7. BEDIENINGSELEMENTEN "BASS & TREBLE"

De NAD C 352 beschikt over bedieningselementen voor lage en hoge tonen [BASS & TREBLE] om de klank van uw installatie in te stellen en in evenwicht te houden. De 12 uur-stand is 'plat' zonder dat de klank wordt geboost of afgesneden en deze stand wordt aangeduid d.m.v. een pal. Draai het bedieningselement naar rechts om de lage [Bass] of hoge [Treble] tonen te verhogen. Draai het bedieningselement naar links om de lage of hoge tonen te verlagen. De toonbedieningselementen hebben geen invloed op de opnames die via de Tape-uitgangen worden opgenomen maar hebben toch invloed op het signaal dat naar de voorversterkeruitgangen wordt gevoerd (Pre-Out 1 & 2).

8. TONE DEFEAT [TOONOMLEIDING]

De toets TONE DEFEAT zorgt voor een omleiding rond het toonregelingsdeel van de NAD C 352. Wanneer de toonbedieningselementen normaal niet worden gebruikt en eenvoudigweg in de 12 uur-stand blijven staan, raden we aan het toonregelingsdeel d.m.v. deze toets volledig uit te schakelen. Wanneer de toets niet is ingedrukt en dus 'buiten' is, blijven de toonregelingscircuits actief. Door de toets TONE DEFEAT in te drukken, bewerkstelligt u een omleiding rond het toonregelingsdeel.

Het bedieningselement BALANCE stelt de relatieve niveaus van de linker- en rechterluidsprekers in. De 12 uur-stand zorgt voor een evenwichtig niveau tussen de linker- en rechterkanalen. Deze stand wordt met een pal aangeduid. Door het bedieningselement naar rechts te draaien, verschuift het evenwicht naar rechts. Door het bedieningselement naar links te draaien, verschuift het evenwicht naar links. Het bedieningselement BALANCE heeft geen effect op opnames die worden opgenomen via de uitgangen Tape maar beïnvloedt toch het signaal dat naar de voorversterkeruitgangen wordt gezonden (Pre-Out 1 & 2). OPNEMEN

Wanneer er eender welke bron is geselecteerd, wordt het signaal ook rechtstreeks naar een cassetterecorder gezonden die is aangesloten aan de uitgangen TAPE 2 of TAPE 1 om opnames te maken. VAN CASSETTE NAAR CASSETTE TE COPIËREN U kan copiëren tussen twee cassetterecorders die aan uw NAD C 352 zijn aangesloten. Steek de oorspronkelijke cassette in de recorder die aan Tape 2 is aangesloten en de blanco cassette in de recorder die aan Tape 1 is aangesloten. Door de ingang TAPE 2 te selecteren, kunt u nu opnemen van Tape 2 naar Tape 1 en het signaal dat van de oorspronkelijke cassette komt monitoren. FRANÇAIS DEUTSCH

6. CONTROLELAMP SOFT CLIPPING™

De groene controlelamp SOFT CLIPPING™ toont aan dat de modus Soft Clipping™ is ingeschakeld. Voor nadere inlichtingen, gelieve ook het hoofdstuk "Aansluitingen op het achterpaneel", rubriek 13; "Soft Clipping™" te raadplegen. POWERDRIVE Om aan de uiteenlopende vereisten voor een hoge stroomsterkte en hoog dynamisch vermogen te kunnen voldoen, wordt bij ons gepatenteerde PowerDrive versterkercircuit voortgebouwd op onze reputatie voor een uitermate effectief vermogen. Door een tweede hoogspanningsrail aan onze goed afgeregelde voeding met hoge stroomsterkte toe te voegen, krijgen we een “overdrive” waarmee het continue vermogen op basis van een kortdurend dynamisch vermogen bijna kan worden verdubbeld. Dit is een verdere ontwikkeling en verfijning van ons bekende Power Envelope circuit dat door NAD in de jaren 80 en 90 van de vorige eeuw werd gebruikt. PowerDrive verschilt in zoverre van Power Envelope that de stabiliteit van de versterker en het aandrijfvermogen met lage impedantie wordt verbeterd, met als resultaat een minder sterke vervorming bij het aansturen van echte luidsprekers met echt programmamateriaal. NEDERLANDS N.B.: De afstandsbediening die met de C 352 wordt meegeleverd is een universeel type van NAD, dat speciaal is ontworpen om meerdere NADapparaten te bedienen. Sommige toetsen op deze afstandsbediening werken niet daar de functies niet op de C 352 aanwezig zijn. De keuzetoetsen Video 2 en Video 3 op de afstandsbediening werken niet in het geval van de C 352.

10. VOLUME [GELUIDSSTERKTE]

Met behulp van het bedieningselement VOLUME kan u de globale geluidssterkte van de signalen die naar de luidsprekers worden gevoerd instellen. Het wordt gestuurd door de motor en kan via de afstandsbediening worden ingesteld. Het bedieningselement VOLUME heeft geen effect op opnames die worden opgenomen via de uitgangen Tape maar beïnvloedt toch het signaal dat naar de voorversterkeruitgangen wordt gezonden (Pre-Out 1 &2). ESPAÑOL TAPE 1 Monitor Selecteert de uitgang van een cassetterecorder voor het spelen van cassettes of voor het monitoren van opnames die via de Tape 1-stopcontacten worden opgenomen. Druk éénmaal op de toets Tape 1 om deze te selecteren en druk nogmaals om terug over te gaan naar de normaal geselecteerde ingang. Tape 1 is een monitorfunctie voor cassettes die de huidige geselecteerde ingang niet opheft. Bijv., indien de CD-speler de actieve ingang is wanneer TAPE 1 wordt geselecteerd, dan blijft het CD-signaal geselecteerd en wordt het zowel naar de TAPE 2, TAPE 1 OUTPUTstopcontacten gestuurd, maar het is de klank van de recorder die aan Tape 1 is aangesloten die men via de luidsprekers hoort. Naast de oranje controlelamp die aanduidt dat Tape 1 is ingeschakeld, blijft het licht van de groene controlelamp voor de actieve ingang ook aan. ENGLISH Page 37 AFSTANDSBEDIENING (AFBEELDING 3) De afstandsbediening bedient al de belangrijkste functies van de NAD C 352 en omvat bijkomende bedieningselementen om de NAD Tunertoestellen, cassette- en cd-spelers op afstand te bedienen. De afstandsbediening werkt op een afstand van 5 m. Om de afstandsbediening zolang mogelijk te kunnen gebruiken, raden we aan dat u alkalische batterijen gebruikt. Steek vier AAA-batterijen (R 03) in het batterijvakje achterop de afstandsbediening. Wanneer u de batterijen vervangt, let er dan op dat u ze correct heeft ingestoken, volgens het schema onderaan in het batterijvakje. Gelieve de bovenstaande rubrieken van deze handleiding te lezen voor een volledige omschrijving van de verschillende functies. ITALIANO 9:59 pm Wanneer het apparaat een opdracht van de afstandsbediening ontvangt, knippert de controlelamp Standby/Protection [Slaapstand / Bescherming]. Let wel dat de controlelamp eventueel ook kan knipperen wanneer er een opdracht wordt ontvangen die niet noodzakelijk voor de C 352 maar voor andere apparaten van de muziekinstallatie is bestemd.

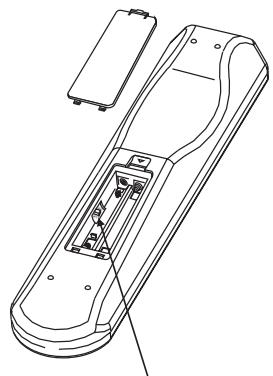

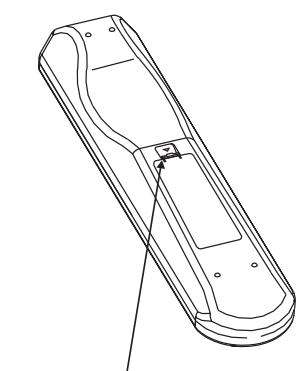

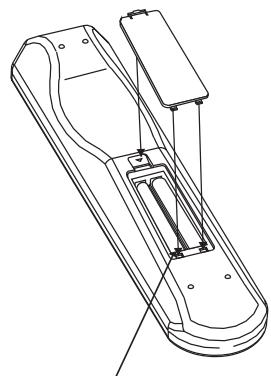

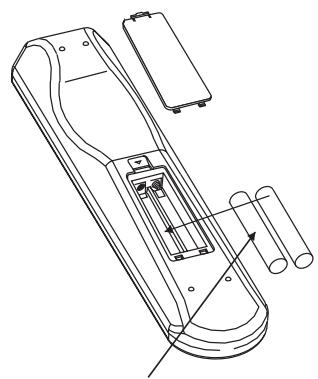

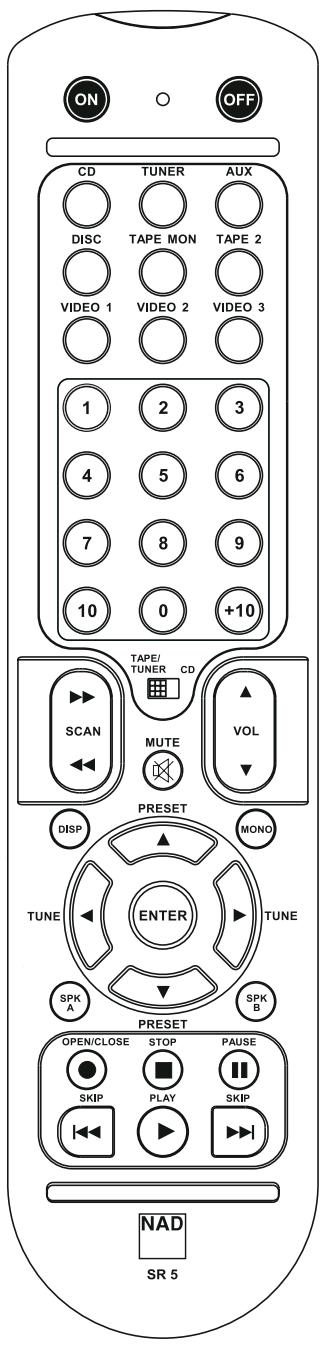

De afstandsbediening van de NAD C 352 beschikt over gescheiden toetsen On en Off voor het in- en uitschakelen. Dit kan bijzonder nuttig zijn om de verschillende apparaten van een muziekinstallatie gesynchroniseerd te houden. Volgens deze methode worden alle apparaten op stand-by [slaapstand] geschakeld wanneer u op Off [Uit] drukt en worden ze ingeschakeld wanneer u op On [Aan] drukt. Zo kan u vermijden dat sommige apparaten worden ingeschakeld wanneer de versterker op Stand-by [Slaapstand] wordt geschakeld. (Let wel dat de andere apparaten ook op de gescheiden On [Aan] en Off [Uit] opdrachten moeten kunnen reageren. ) Druk op de toets ON [Aan] om het apparaat van Stand-by [Slaapstand] in te schakelen. De controlelamp Stand-by [Slaapstand] (Fig. 2; Nr. 2) wordt eerst oranje en dan rood, en vervolgens groen. De controlelamp voor de laatste geselecteerde ingang zal knipperen en aangaan. Druk op de toets OFF [Uit] om het apparaat in Stand-by-modus [Slaapstand] te schakelen. De controlelamp voor Stand-by wordt oranje. DEUTSCH NEDERLANDS MUTE [DEMPEN] Druk op de demptoets MUTE om de klank naar de luidsprekers en koptelefoon tijdelijk te dempen. De dempmodus wordt aangetoond door het knipperen van de controlelamp van de actieve ingang op het frontpaneel. Druk opnieuw op MUTE om de klank te herstellen. De dempmodus MUTE heeft geen effect op opnames die worden opgenomen via de uitgangen Tape maar beïnvloedt toch het signaal dat naar de voorversterkeruitgangen wordt gezonden (Pre-Out 1 &2). INGANGSKEUZETOETSEN De ingangskeuzetoetsen hebben dezelfde overeenkomstige functies op het frontpaneel. functie als

Druk op de toetsen MASTER VOLUME om de geluidssterkte respectievelijk te verhogen of te verminderen. Laat de toets los wanneer u de gewenste geluidssterkte hebt bereikt. Het gemotoriseerde bedieningselement voor de geluidssterkte op het frontpaneel toont de geselecteerde geluidssterkte. De toetsen Master Volume hebben geen effect op opnames die worden opgenomen via de uitgangen Tape maar beïnvloeden toch het signaal dat naar de voorversterkeruitgangen wordt gezonden (Pre-Out 1 &2). ITALIANO PORTUGUÊS BEDIENINGSELEMENT TUNER (voor gebruik met NAD-Tuner) TUNE (afstemmen) scant respectievelijk de hogere of lagere radiozenderfrequenties op zowel AM en FM. PRESET (voorinstelling) selecteert respectievelijk een hogere of lagere voorinstelling van radiozender. SVENSKA

BEDIENINGSELEMENT CD-SPELER (voor gebruik met NAD-CD-speler) activeert Pause activeert Stop activeert Play [spelen] of schakelt tussen Play en Pause of activeert het overslaan van een geluidsspoor. Druk er éénmaal op om respectievelijk naar het volgende geluidsspoor over te gaan, of om terug naar het begin van het huidige of een vroeger geluidsspoor te gaan. activeert het openen en sluiten van de cd-lade. Druk er éénmaal op om de cd-lade te openen en nogmaals om de cd-lade te sluiten en de cd te spelen. Met de toets TAPE/TUNER - CD kan u op de transporttoetsen cassetteopdrachten toepassen wanneer de toets op TAPE/TUNER is geschakeld, en cd-opdrachten op de transporttoetsen toepassen wanneer de toets op CD is geschakeld. BEDIENINGSELEMENT CASSETTERECORDER (voor gebruik met enkele NAD-cassetterecorders). activeert het voorwaarts spelen Druk op deze toets om het opnemen met cassetterecorder te pauzeren. Druk op Play om het opnemen te activeren. Stopt het Spelen of het Opnemen. Activeert het terugspoelen. Activeert het voorwaarts spoelen. Met de toets TAPE/TUNER - CD kan u op de transporttoetsen cassetteopdrachten toepassen wanneer de toets op TAPE/TUNER is geschakeld, en op de transporttoetsen cd-opdrachten toepassen wanneer de toets op CD is geschakeld. N.B.: De afstandsbediening die met de C 352 wordt meegeleverd is een universeel type van NAD, dat speciaal is ontworpen om meerdere NADapparaten te bedienen. Sommige toetsen op deze afstandsbediening werken niet daar de functies niet op de C 352 aanwezig zijn. De ingangskeuzetoetsen Video 2 en Video 3 (binnen het deel nr. 2) op de afstandsbediening werken niet op de C 352. Rechtstreeks zonnelicht, en een zeer helle of fluorescente omgevingsverlichting kan het werkbereik en -hoek van de afstandsbediening beïnvloeden. C352 manual 4/8/03 9:59 pm Page 39

ZITTING TE VERWIJDEREN

Oplossing Netsnoer niet aangesloten of unit niet ingeschakeld Tape 1 Monitor geselecteerd Mute ingeschakeld Achterste Pre Out/ Main in versterkerverbindingen niet aangebracht Geen luidsprekers geselecteerd

Balansregeling niet in midden Luidspreker niet correct aangesloten of beschadigd Ingangskabel ontkoppeld of beschadigd

Controleer of netsnoer is ingestoken en unit is ingeschakeld Schakel Tape 1 Monitor uit Schakel Mute uit Breng verbindingen aan

Zet balansregeling in midden Controleer aansluitingen en luidsprekers

Controleer kabels en aansluitingen Luidspreker niet in fase aangesloten

Controleer aansluitingen op alle luidsprekers binnen systeem

Batterijen leeg of onjuist geplaatst Venster van IR-zender of -ontvanger niet vrij IR-ontvanger in direct zonlicht of zeer sterk omgevingslicht

Controleer en/of vervang batterijen Verwijder obstakel Haal unit uit direct zonlicht, verminder hoeveelheid omgevingslicht

Kortsluiting in luidsprekerkabels

Schakel versterker uit en controleer kabelaansluitingen van beide luidsprekers op achterpaneel van versterker en luidsprekers. Schakel versterker in.

Versterker is oververhit geraakt Totale impedantie van luidsprekers te laag

Schakel versterker uit. Controleer of de ventilatiegleuven boven- en onderop versterker niet zijn verstopt. Laat versterker afkoelen en schakel hem in. Controleer of totale luidsprekerimpedantie niet lager is dan 4 Ohm. Controleer luidsprekerkabels op kortsluitingen.

ESPAÑOL TECHNISCHE GEGEVENS VERSTERKERDEEL ITALIANO Uitgaand vermogen stereo-modus (8 Ohm binnen nominale vervorming) IHF-dynamisch vermogen; 8 Ohm IHF-dynamisch vermogen; 4 Ohm Totale harmonische vervorming bij nominaal vermogen IM-vervorming bij nominaal vermogen Dempingsfactor 8 Ohm Ingangsgevoeligheid en impedantie Frequentieweergave 20 tot 20.000 Hz Signaal- / ruisverhouding; ref. nominaal vermogen / 8 Ohm (A-WTD) Signaal- / ruisverhouding; ref. 1W / 8 Ohm (A-WTD) Afstandsbediening 2 x 80W 2 x 115W 2 x 185W 0,02% 0,003% >150 770 mV / 20kOhm/470 pF ±0,3dB >100dB >120dB Ja, SR 5 PORTUGUÊS De technische kenmerken kunnen zonder voorafgaande kennisgeving worden gewijzigd. Voor bijgewerkte documentatie en kenmerken, en de nieuwste informatie over uw C 352, kunt u terecht op www.nadelectronics.com. SVENSKA
