MANUAL DE USUARIO C352 NAD

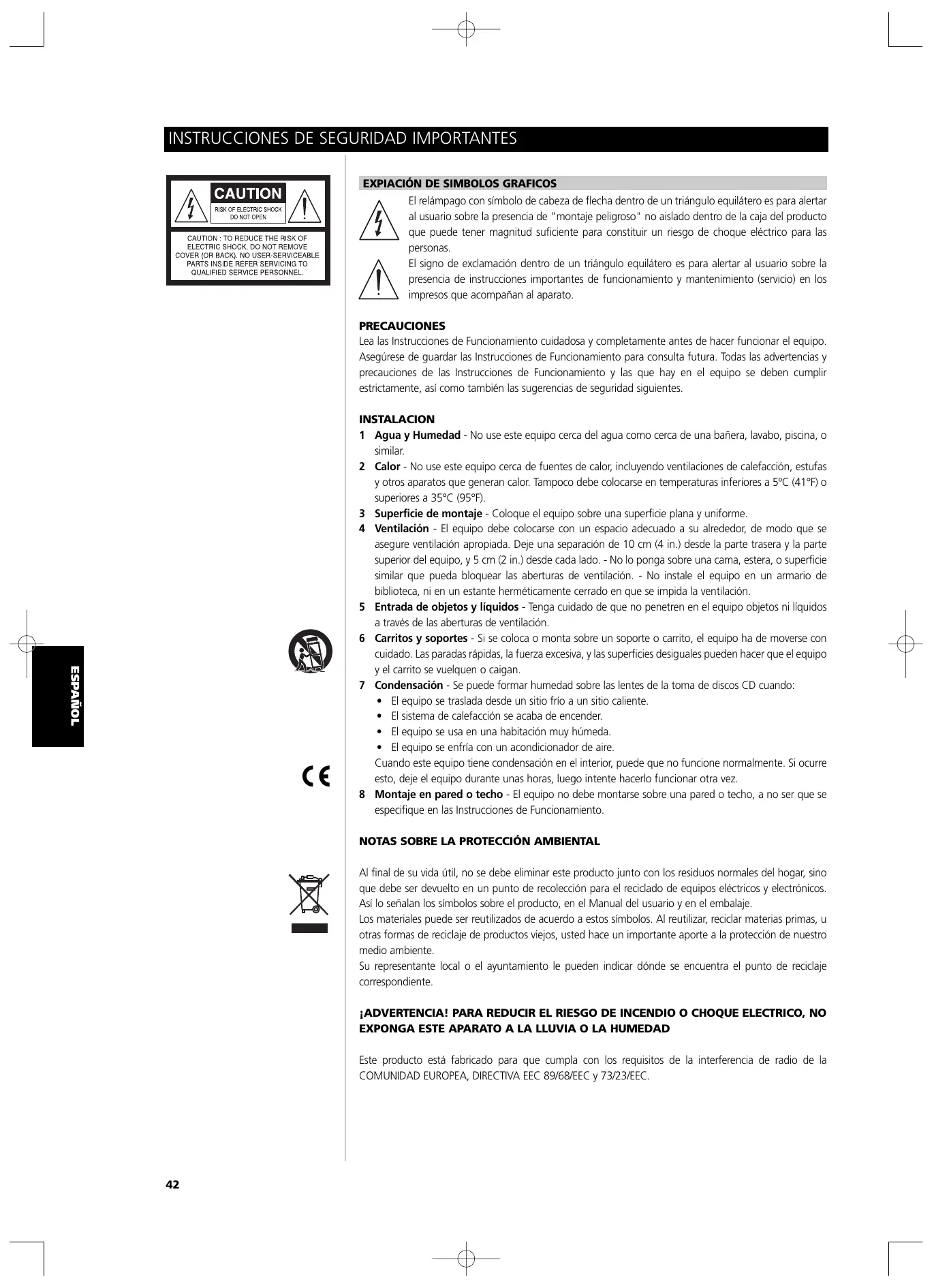

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

EXPIACIÓN DE SIMBOLOS GRAFICOS

El relámpago con símbolo de cabeza de flecha dentro de un triángulo equilátero es para alertar al usuario sobre la presencia de "montaje peligroso" no aislado dentro de la caja del producto que puede tener magnitud suficiente para constituir un riesgo de choque eléctrico para las personas. El signo de exclamación dentro de un triángulo equilátero es para alertar al usuario sobre la presencia de instrucciones importantes de funcionamiento y mantenimiento (servicio) en los impresos que acompañan al aparato. FRANÇAIS PRECAUCIONES Lea las Instrucciones de Funcionamiento cuidadosa y completamente antes de hacer funcionar el equipo. Asegúrese de guardar las Instrucciones de Funcionamiento para consulta futura. Todas las advertencias y precauciones de las Instrucciones de Funcionamiento y las que hay en el equipo se deben cumplir estrictamente, así como también las sugerencias de seguridad siguientes. DEUTSCH INSTALACION 1 Agua y Humedad - No use este equipo cerca del agua como cerca de una bañera, lavabo, piscina, o similar. 2 Calor - No use este equipo cerca de fuentes de calor, incluyendo ventilaciones de calefacción, estufas y otros aparatos que generan calor. Tampoco debe colocarse en temperaturas inferiores a 5ºC (41°F) o superiores a 35°C (95°F). 3 Superficie de montaje - Coloque el equipo sobre una superficie plana y uniforme. 4 Ventilación - El equipo debe colocarse con un espacio adecuado a su alrededor, de modo que se asegure ventilación apropiada. Deje una separación de 10 cm (4 in.) desde la parte trasera y la parte superior del equipo, y 5 cm (2 in.) desde cada lado. - No lo ponga sobre una cama, estera, o superficie similar que pueda bloquear las aberturas de ventilación. - No instale el equipo en un armario de biblioteca, ni en un estante herméticamente cerrado en que se impida la ventilación. 5 Entrada de objetos y líquidos - Tenga cuidado de que no penetren en el equipo objetos ni líquidos a través de las aberturas de ventilación. 6 Carritos y soportes - Si se coloca o monta sobre un soporte o carrito, el equipo ha de moverse con cuidado. Las paradas rápidas, la fuerza excesiva, y las superficies desiguales pueden hacer que el equipo y el carrito se vuelquen o caigan. 7 Condensación - Se puede formar humedad sobre las lentes de la toma de discos CD cuando:

• El equipo se traslada desde un sitio frío a un sitio caliente.
• El sistema de calefacción se acaba de encender.
• El equipo se usa en una habitación muy húmeda.
• El equipo se enfría con un acondicionador de aire. Cuando este equipo tiene condensación en el interior, puede que no funcione normalmente. Si ocurre esto, deje el equipo durante unas horas, luego intente hacerlo funcionar otra vez. 8 Montaje en pared o techo - El equipo no debe montarse sobre una pared o techo, a no ser que se especifique en las Instrucciones de Funcionamiento. NEDERLANDS ESPAÑOL ITALIANO

NOTAS SOBRE LA PROTECCIÓN AMBIENTAL

PORTUGUÊS SVENSKA Al final de su vida útil, no se debe eliminar este producto junto con los residuos normales del hogar, sino que debe ser devuelto en un punto de recolección para el reciclado de equipos eléctricos y electrónicos. Así lo señalan los símbolos sobre el producto, en el Manual del usuario y en el embalaje. Los materiales puede ser reutilizados de acuerdo a estos símbolos. Al reutilizar, reciclar materias primas, u otras formas de reciclaje de productos viejos, usted hace un importante aporte a la protección de nuestro medio ambiente. Su representante local o el ayuntamiento le pueden indicar dónde se encuentra el punto de reciclaje correspondiente. ¡ADVERTENCIA! PARA REDUCIR EL RIESGO DE INCENDIO O CHOQUE ELECTRICO, NO EXPONGA ESTE APARATO A LA LLUVIA O LA HUMEDAD Este producto está fabricado para que cumpla con los requisitos de la interferencia de radio de la COMUNIDAD EUROPEA, DIRECTIVA EEC 89/68/EEC y 73/23/EEC.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

NEDERLANDS DEUTSCH FRANÇAIS ENGLISH ENERGIA ELECTRICA 1 Fuentes de Energía Eléctrica - Conecte este equipo solamente a las fuentes de energía eléctrica especificadas en las Instrucciones de Funcionamiento, y tal como se indica con marcas en el equipo. 2 Polarización - Como prestación de seguridad algunos equipos tienen enchufes polarizados de CA que únicamente pueden insertarse de una manera en una toma de energía eléctrica. Si es difícil o imposible insertar el enchufe de CA en una toma, dé la vuelta al enchufe e inténtelo otra vez. Si todavía no se inserta fácilmente en la toma, rogamos llame a un técnico de servicio para que haga el servicio o cambie la toma. Para evitar que se inutilice la prestación de seguridad del enchufe polarizado, no lo fuerce para insertarlo en la toma. 3 Cordón eléctrico de CA - Cuando desconecte el cordón eléctrico de CA, sáquelo tirando del enchufe eléctrico de CA. No tire del cordón mismo.

• No maneje jamás el enchufe eléctrico de CA con las manos húmedas, porque esto podría producir un incendio o choque eléctrico.
• Los cordones eléctricos deben enrutarse de modo que se eviten curvas severas, se perforen los cordones o se pisen. Preste atención particular al cordón que sale del equipo y va a la toma eléctrica.
• Evite sobrecargar las tomas de CA y los cordones de tensión más allá de su capacidad, porque esto podría producir incendio o choque eléctrico. 4 Cordón de extensión - Para ayudar a impedir el choque eléctrico, no use un enchufe eléctrico de CA polarizado con un cordón de extensión, un receptáculo u otras tomas a no ser que el enchufe polarizado pueda insertarse completamente para impedir que queden expuestas las espinas del enchufe. 5 Cuando no se usa - Desenchufe el cordón eléctrico de CA de la toma de CA si el equipo no va a usarse durante varios meses o más. Cuando el enchufe está insertado, continúa pasando al equipo una pequeña cantidad de corriente, aún cuando la alimentación eléctrica esté desconectada. PRECAUCION Las modificaciones o ajustes de este producto, no expresamente aprobadas por el fabricante, pueden anular el derecho o autorización del usuario a hacer funcionar este producto. ESPAÑOL MANTENIMIENTO Limpie el equipo solamente como se recomienda en las Instrucciones de Funcionamiento. ITALIANO

DAÑO QUE REQUIERE SERVICIO

Haga que el servicio del equipo lo realice un técnico de servicio si

• El enchufe eléctrico de CA se ha dañado.
• Han penetrado en el equipo objetos o líquidos extraños.
• El equipo ha quedado expuesto a la lluvia o al agua - el equipo no parece funcionar normalmente.
• El equipo muestra un notable cambio de rendimiento.
• El equipo se ha caído, o el armarito ha sido dañado. NO INTENTE HACER USTED MISMO EL SERVICIO DEL EQUIPO PORTUGUÊS

REGISTRO DEL PROPIETARIO

Para su comodidad, registre el número de modelo y número de serie (los encontrará en la parte trasera de su aparato) en el espacio provisto a continuación. Rogamos los indique cuando contacte a su concesionario en caso de dificultad. SVENSKA Modelo No. : Serie No. :.

C352 manual 4/8/03 9:59 pm Page 44 ENGLISH COMIENZO RAPIDO 1 Conecte los altavoces a las tomas y fuentes traseras de Speaker (altavoz) con las tomas de entrada traseras pertinentes. 2 En primer lugar, conecte el cordón de alimentación CA en el C 352 y luego en la toma de la pared. 3 Pulse el pulsador POWER para poner en On el NAD C 352. 4 Pulse el selector de entrada requerido. FRANÇAIS

NOTAS SOBRE LA INSTALACION

Su NAD C 352 debe colocarse sobre una superficie firme y nivelada. Evite colocar el equipo a la luz directa del sol o cerca de calor o humedad. Deje una ventilación adecuada. No coloque el equipo sobre una superficie blanda como una alfombra. No lo coloque en un área cerrada, como una estantería o armario, que impida el paso del aire por las ranuras de ventilación. Asegure que el equipo esté desconectado antes de hacer cualquier conexión. DEUTSCH Las tomas RCA de su NAD C 352 tienen códigos de color para mayor comodidad. El rojo y el blanco son audio de Derecha e Izquierda respectivamente, y el amarillo es para la NAD Link (conexión NAD). Use conductores y tomas de alta calidad para rendimiento y fiabilidad óptimos. Asegure que los conductores y tomas de enchufe no estén dañados en modo alguno y que las tomas de enchufe estén enchufadas firmemente hasta el fondo. Para mejor rendimiento, use conductores de altavoz de calidad de calibre 16 (1,5 mm) de espesor o más. Si el equipo no va a usarse durante algún tiempo, desconecte el enchufe de la toma de CA. ESPAÑOL Si penetra agua en su NAD C 352, cierre la alimentación eléctrica al equipo y quite el enchufe de la toma de CA. Haga que inspeccione el equipo un técnico de servicio cualificado antes intentar usarlo otra vez. No quite la cubierta, no hay piezas en el interior que puedan ser objeto de servicio por el usuario. Use un paño suave y seco para limpiar el equipo. Si es necesario, humedezca un poco el paño con agua jabonosa. No use soluciones que contengan benzol ni otros agentes volátiles. ITALIANO PORTUGUÊS CONEXIONES DEL PANEL TRASERO (VEA LA FIGURA 1)

1. ENTRADA, SALIDA DE INFRARROJOS (IR IN, OUT)

El conector de El ENTRADA/SALIDA DE INFRARROJOS (IR IN/OUT) se utiliza para pasar órdenes desde otras unidades dotadas de conectores de ENTRADA/SALIDA DE INFRARROJOS (IR IN/OUT). Esto permite el control centralizado de un sistema completo, así como controlar con el mando a distancia del amplificador las funciones básicas de otros componentes NAD (tales como un sintonizador, reproductor de CDs o platina de casetes dotados de ENTRADA/SALIDA DE INFRARROJOS (IR IN/OUT) Para funcionar con esas otras unidades, conecte la SALIDA DE INFRARROJOS (IR OUT) del C 352 a la ENTRADA DE INFRARROJOS (IR IN) de la otra unidad. Los conectores de Infrarrojos (IR) pueden encadenarse tipo margarita, ENTRADA (in) a SALIDA (OUT), de forma que puede controlarse un sistema completo desde las prestaciones del mando a distancia de una unidad. SVENSKA NOTAS: Se aconseja no conectar la ENTRADA/SALIDA DE INFRARROJOS (IR IN/OUT) si estas unidades tienen incorporado receptor de órdenes por mando a distancia su propio y están situadas juntas, en visión directa desde el equipo manual de mando a distancia. Si no está seguro, trate de operar los productos en primer lugar sin la ENTRADA/SALIDA DE INFRARROJOS (IR IN/OUT); Si la unidad responde a la orden del mando a distancia, no sería necesario conectar la ENTRADA/SALIDA DE INFRARROJOS (IR IN/OUT). Nunca realice el bucle de la última unidad de vuelta a la primera unidad NAD de la cadena de ENTRADA/SALIDA DE INFRARROJOS (IR IN/OUT). Desenchufe todas las unidades de la red antes de conectar o desconectar la ENTRADA/SALIDA DE INFRARROJOS (IR IN/OUT).

Entrada para señales de entrada de nivel de línea adicional como CD, tocadiscos Mini Disc o la señal de salida de un amplificador de realce para un tocadiscos. Use un conductor doble RCA-a-RCA para conectar las ‘Salidas de Audio’ de derecha e izquierda de los equipos auxiliares a esta entrada.

3. CD INPUT (ENTRADA DE CD)

Entrada para una fuente de señal de CD u otra señal de nivel de línea. Use un conductor doble RCA-a-RCA para conectar las ‘Audio Output’ de izquierda y derecha del tocadiscos de CD a esta entrada. El NAD C 352 acepta únicamente señales analógicas de su tocadiscos de CD.

4. VIDEO INPUT (ENTRADA DE VÍDEO)

Entrada para la señal de audio procedente de una cámara de grabación de vídeo VCR estéreo (o receptor estéreo de TV/Satélite/Cable) u otra fuente de audio de nivel de línea. Usando conductores dobles RCA-aRCA, conecte la ‘Salida de Audio’ de izquierda y derecha del equipo a estas entradas. Nota: Estas son entradas de audio únicamente.

5. AUX INPUT (ENTRADA AUXILIAR)

Entrada para señales de entrada de nivel de línea adicional como otro tocadiscos CD. Use un conductor doble RCA-a-RCA para conectar las ‘Salidas de Audio’ de derecha e izquierda de los equipos auxiliares a esta entrada.

6. TUNER INPUT (ENTRADA DE SINTONIZADOR)

Entrada para un Sintonizador u otra fuente de seña de nivel de línea. Use un conductor doble RCA-a-RCA para conectar las ‘Salidas de Audio’ izquierda y derecha del Sintonizador a esta entrada.

7. TAPE 2 IN, OUT (ENTRADA, SALIDA DE CINTA 2)

Conexiones para grabación y escucha analógicas para una grabadora de cinta de audio de cualquier tipo. Usando conductores dobles RCAa-RCA conecte la ‘Salida de Audio’ de izquierda y derecha de la máquina de cintas a las tomas TAPE 2 IN para escuchar. Conecte la ‘Entrada de Audio’ de izquierda y derecha de la máquina de cintas a las tomas TAPE 2 OUT para grabar.

8. TAPE 1 IN, OUT (ENTRADA, SALIDA DE CINTA 1)

Conexiones para grabación y escucha analógicas para una grabadora de cinta de audio secundaria de cualquier tipo. Usando conductores dobles RCA-a-RCA, conecte la ‘Salida de Audio’ de izquierda y derecha de la máquina de cintas a las tomas TAPE 1 IN para escucha y control de cintas. Conecte la ‘Entrada de Audio’ de izquierda y derecha de la máquina de cintas a las tomas TAPE 1 OUT para grabar.

8. PRE-OUT 1 (SALIDA PRE 1)

En uso normal la PRE-OUT 1 está conectada a las tomas de Main-In (entrada de alimentación principal) (No. 9). El NAD C 352 permite la conexión de amplificadores múltiples de potencia. Si usa usted un amplificador de potencia estéreo externo individual, desconecte las conexiones con los enchufes Main-In. Ahora queda desconectado el amplificador de potencia interno del C 352. Use un conductor doble RCA-a-RCA para conectar la ‘Entrada de Audio’ de izquierda y derecha del amplificador de potencia con las tomas PRE-OUT 1. Page 45 NOTAS: Ponga siempre el C 352 y los amplificadores de potencia externos asociados en Off antes de conectar o desconectar cualquier cosa a los enchufes PRE-OUT 1, 2 y MAIN-IN.

12. SPEAKERS (ALTAVOCES)

Terminales de altavoz para altavoces con impedancia de 4 ohmios o más. Conecte el altavoz derecho a los terminales marcados con ‘R +’ y ‘R -’ asegurando que el ‘R+’ esté conectado al terminal ‘+’ de su altavoz y el ‘R-’ está conectado al terminal ‘-’ del altavoz. Conecte los terminales marcados con ‘L+’ y ‘L-’ al altavoz izquierdo de la misma manera. Use siempre cable torónico para trabajos pesados (calibre 16, 1,5 mm., o más grueso) para conectar los altavoces a su NAD C 352. Pueden usarse los terminales de poste de doblado de alta corriente como terminal de corriente para cables que terminen en tomas de horquilla o pasador o para cables con extremos de hilo desnudo. CONECTORES DE CABLE DE HILO DESNUDO Y DE PASADOR Los cables de hilo desnudo y tomas de pasador han de insertarse en el orificio de fuste del terminal. Desenrosque el casquillo de plástico del terminal del altavoz hasta que quede expuesto el orificio de fuste del tornillo. Inserte el pasador o extremo de cable desnudo en orificio y sujete el cable apretando el casquillo del terminal. Asegure que el hilo desnudo de los cables de altavoz no toque el panel trasero ni otra toma. Asegure que haya únicamente 1 cm. de cable desnudo o pasador y no haya torones sueltos del hilo de los altavoces. NOTA: Asegure que la impedancia del altavoz sea de 4 ohmios o más si conecta únicamente un par de altavoces; asegúrese de que la impedancia de altavoz para todos los altavoces es superior a 8 ohmios si conecta dos conjuntos de altavoces. En Modo Bridge, la impedancia del altavoz ha de ser de 8 ohmios o más.

13. SOFT CLIPPING™ (RECORTE BLANDO)

Cuando un amplificador se excita más allá de la salida de potencia especificada, puede oírse un sonido duro y distorsionado en los volúmenes muy altos. Esto se debe a que el amplificador corta o ‘hace recorte duro’ de los picos máximos de sonido para cuya reproducción no ha sido diseñado. El circuito NAD Soft Clipping™ (recorte suave) limita suavemente la salida del sistema para minimizar la distorsión audible si el amplificador es sobreexcitado. Para conmutar Stand-by/Power On de un componente externo a través del C 352, conecte la salida de disparador de 12V del C 352 con el enchufe jack de entrada de CC del componente remoto. El enchufe que se requiere es un enchufe Mini-Jack de 3,5 mm standard (“mono”): La punta es la conexión con corriente o +, el fuste del enchufe jack de entrada es la conexión - o tierra del disparador de 12V. NOTAS: Compruebe las especificaciones del terminal de entrada de Trigger (disparador) de los demás componentes para asegurar que éstos sean compatibles con la salida de disparador de 12V del C 352. Los componentes NAD equipados con disparadores de entrada de 12V son totalmente compatibles con el disparador de salida de 12V del C 352. El voltaje de salida del disparador de 12V del C 352 es de 12V CC. La corriente máxima total no ha de excederse de 200mA. Típicamente, los disparadores de entrada NAD de 12V toman menos de 10mA de corriente. Antes de hacer cualquier conexión con la entrado o salida de cualquier disparador de 12V, asegúrese de que todos los componentes están desconectados de la red de alimentación de CA. Si no se cumple lo anterior puede producirse daño al C 352 o cualquier componente auxiliar unido al mismo. Si tiene alguna duda sobre las conexiones, instalación y funcionamiento de la salida del disparador de 12V consulte a su concesionario de NAD.

15. ENTRADA DE RED DE CA IEC

(ALIMENTACIÓN ELÉCTRICA) El C 352 se entrega con un cable separado de red de CA. Antes de conectar el cable a una toma de pared con corriente asegure que esté firmemente conectado primero a la toma de entrada de Red de CA del NAD C 352. Desconecte siempre el enchufe del cable de Red de CA primero de la toma de pared con corriente, antes de desconectar el cable de la toma de entrada de Red del C 352. SWITCHED AC OUTLET (TOMA DE CA CONMUTADA) (VERSIONES NORTEAMERICANAS SOLO) El cordón de alimentación de CA de otro componente puede enchufarse en esta toma auxiliar. Los componentes enchufados en esta toma se conmutarán en On y Off con el pulsador POWER del panel delantero o con el pulsador ON y STAND-BY del equipo manual del control remoto. NOTA: El consumo eléctrico total de cualesquiera componentes conectados a las tomas de CA no puede sobrepasar los 100 W.

Conexiones para un preamplificador o procesador externo, como un descodificador de entorno-sonido. En el uso normal deben conectarse a las tomas Pre-Out 1(No. 8) con las conexiones provistas. Para conectar su NAD C 352 a secciones de procesador o preamplificador externo quite primero estas conexiones. Use un conductor doble RCA-a-RCA para conectar con la ‘Salida de Audio’ de izquierda y derecha del preamplificador o procesador con las tomas Main-In.

Esta salida permite poner remotamente en On u Off equipo auxiliar tal como un sintonizador, amplificador de potencia, etc. que también estén equipados con una entrada de disparador de 12V. Esto puede ser también una banda de alimentación de toma de CA equipada con una entrada de disparador de 12V. La salida de disparador de 12V se activa siempre que el equipo esté activado y conmutado para modo normal de funcionamiento a partir de Stand-by u Off. DEUTSCH NOTA: La señal de salida Pre-Out 2 quedará afectada por los ajustes de control de volumen y tono del NAD C 352. Apague siempre el amplificador antes de conectar o desconectar cualquier cosa procedente de las tomas Pre-Out 2 y Main-In. Si usted al escuchar utiliza niveles de potencia moderados puede dejar el interruptor Soft Clipping™ en Off. Si es probable que escuche usted altos niveles que pudieran forzar la capacidad de potencia del amplificador, ponga el interruptor Soft Clipping en On (conectado). El indicador de Soft Clipping™ del panel delantero se enciende cuando el amplificador está en modo de Soft Clipping. ESPAÑOL

10. PRE OUT 2 (SALIDA PRE 2)

Conexiones para un amplificador de potencia o procesador externo, como un descodificador de entorno-sonido. En el uso normal deben conectarse a las tomas de Main-In (Entrada de red) (No. 11) con las conexiones provistas. Para conectar su NAD C 352 a secciones de procesador o amplificador externo quite primero estas conexiones. Use un conductor doble RCA-a-RCA para conectar con la ‘Entrada de Audio’ de izquierda y derecha del amplificador de potencia o procesador con las tomas Pre Out 2. ITALIANO 9:59 pm PORTUGUÊS 4/8/03 SVENSKA C352 manual C352 manual 4/8/03 9:59 pm Page 46 ENGLISH CONTROLES DEL PANEL DELANTERO (VEA LA FIGURA 2)

(ALIMENTACIÓN ELÉCTRICA CONECTADA / DESCONECTADA) Pulse el botón de ALIMENTACION (POWER) (Nº 1) para encender el amplificador Se encenderá en color ámbar el indicador de Reserva (Standby) (Nº 2) encima del botón de alimentación.

4. RECEPTOR DE ORDENES DE CONTROL REMOTO DE

INFRARROJOS El sensor de infrarrojos, situado detrás de la ventanilla circular, recibe órdenes del control remoto. Debe haber un paso libre de obstáculos de línea de mira desde el control remoto a esta ventanilla; si tal paso está obstruido, el control remoto puede que no funcione. Pulsando el botón de ALIMENTACION otra vez, se desconectará la unidad por completo y no responderá al mando a distancia. NOTAS: Cuando se recibe una orden del control remoto, centellea el indicador Stand-by/Protection. Observe que el indicador también puede centellear cuando recibe órdenes que no sean necesariamente para el C 352 sino para otros componentes del sistema. FRANÇAIS BOTONES DE ENCENDIDO (“ON”) Y APAGADO (“OFF”) DEL MANDO A DISTANCIA (FIGURA 3) Pulse el botón de ENCENDIDO (“ON”) para cambiar la unidad desde Reserva (Stand-by) al modo de funcionamiento. El indicador de Reserva (Stand-by) (Fig. 2; Nº 2) cambiará de color ámbar a rojo y luego a verde y el indicador para la última entrada seleccionada parpadeará y se encenderá. Pulse el botón de APAGADO (“OFF”) para cambiar la unidad al modo de Reserva (Stand-by): El indicador de Reserva (Stand-by) se encenderá de color ámbar. DEUTSCH NOTA: El C 352 usa muy poca energía eléctrica en modo Stand-by. No obstante, recomendamos que desconecte totalmente el equipo si no lo va a usar durante más de un par de días. Desconecte completamente pulsando el pulsador POWER del panel delantero (No. 1), se apagarán todas las luces. ESPAÑOL

2. INDICADOR DE ALIMENTACION / RESERVA / PROTECCION

Tras conectar la alimentación, el diodo LED se encenderá de color ámbar en estado de reserva. Mientras se pulse uno de los botones de selección de entradas, el diodo LED se pondrá tojo por un momento y luego se pondrá verde en estado de ENCENDIDO (“ON”). En aquellos casos de grave abuso del amplificador, tales como recalentamiento, impedancia de altavoces excesivamente baja, cortocircuitos, etc., el amplificador activará su circuitería de Protección, lo cual lo indica el diodo LED al cambiar de verde a rojo, y el silenciamiento del sonido. En tal caso, desconecte el amplificador, espere a que se enfríe y/o compruebe las conexiones de los altavoces cerciorándose de que la impedancia total de los altavoces no descienda por debajo de 4 ohmios. Una vez eliminada la causa que provoca la activación de circuitería de protección, pulse Alimentación (Power) otra vez para reiniciar el funcionamiento normal. ITALIANO PORTUGUÊS El diagrama siguiente muestra el funcionamiento del indicador Standby/Protection: Verde Ambar Rojo Funcionamiento normal Stand-by Protection

Se suministra una toma de enchufe jack estéreo de 1/4 pulgadas para escuchar con auriculares que funciona con auriculares convencionales de cualquier impedancia. Insertando un enchufe jack de auriculares en la toma se desconectan automáticamente los altavoz. Los controles de volumen, tono y equilibrio funcionan para escuchar con auriculares. Use un adaptador adecuado para conectar los auriculares con otros tipos de tomas, como enchufes jack estéreo de 3,5 mm. de ‘estéreo personal’. NOTA: Asegúrese de que el control de volumen esté puesto al mínimo (totalmente a la izquierda) antes de conectar o desconectar los auriculares. Si escucha con niveles altos puede dañar sus oídos.

La luz directa del sol, el alumbrado muy ambiental muy brillante o fluorescente pueden afectar a la gama de funcionamiento y al ángulo del mismo para el equipo manual de control remoto.

5. SELECTORES DE ENTRADA

Estos pulsadores seleccionan la entrada activa al NAD C 352 y la señal que se transmite a los altavoces, las salidas Tape y las tomas PRE-OUT. Los pulsadores del control remoto duplican estos pulsadores, con excepción de entrada de sintonizador, vea a continuación. Los indicadores verdes situados exactamente encima de cada pulsador muestran qué entrada está actualmente seleccionada. DISC Selecciona una fuente de nivel de línea conectada a las tomas DISC como entrada activa. CD Selecciona el CD (u otra fuente de nivel de línea) conectado a las tomas CD, como entrada activa. VIDEO Selecciona la VCR (o grabadora estéreo de TV/Satélite/Cable) conectada a las tomas VIDEO, como entrada activa. AUX Selecciona una fuente de nivel de línea conectada a las tomas AUX, como entrada activa. TUNER Selecciona el sintonizador (u otra fuente de nivel de línea) conectado a las tomas Tuner, como entrada activa. TAPE 2 Selecciona Tape 2 como entrada activa. TAPE 1 MONITOR Selecciona la salida procedente de una grabadora de cintas al escuchar cintas o controlar grabaciones hechas por medio de las tomas Tape 1. Pulse el pulsador Tape 1 una vez para seleccionarlo y otra vez para volver a la selección de entrada normal. Tape 1 es una función de Monitor de cintas que no anula la selección de entrada actual. Por ejemplo, si es entrada activa el CD cuando se selecciona TAPE 1, la señal CD continúa seleccionada y se transmite tanto a las tomas TAPE 2, como a TAPE 1 OUTPUT, pero es el sonido procedente de la grabadora conectada a Tape 1 lo que se escuchará en los altavoces. Aparte del indicador ámbar que muestra Tape 1 activada, el indicador verde para la entrada activa también se enciende. NOTA: El equipo manual de control remoto que se suministra con el C 352 es de tipo NAD universal, diseñado para hacer funcionar varios modelos NAD. Algunos pulsadores de este equipo manual de control remoto no funcionan porque las funciones no están soportadas por el C 352. Los pulsadores selectores de entrada de Video 2 y Video 3 del equipo manual de control remoto no funcionan en el caso del C 352.

6. INDICADOR SOFT CLIPPING™

El indicador verde de SOFT CLIPPING™ muestra que est activado el modo Soft Clipping™ . Vea también el capítulo “Conexiones del Panel Trasero, sección 13, “Soft Clipping™” para más información.

9. BALANCE (EQUILIBRIO)

El control BALANCE ajusta los niveles relativos de los altavoces de izquierda y derecha. La posición de las 12 horas da un nivel igual a los canales izquierdo y derecho. Hay un detente que indica esta posición. Girando el control a la derecha se mueve el equilibrio a la derecha. Girando el control a la izquierda se mueve el equilibrio a la izquierda. El control BALANCE no afecta a las grabaciones hechas usando las salidas Tape pero afecta a las señales que van a la salida Pre-amp (Pre-Out 1 & 2).

10. VOLUME (VOLUMEN)

El control VOLUME ajusta el nivel general de las señales que se alimentan a los altavoces. Está accionado por motor y se puede ajustar desde el equipo manual de control remoto. El control VOLUME no afecta a las grabaciones hechas usando las salidas Tape pero afecta a las señales que van a la salida Pre-amp (Pre-Out 1 & 2). POWERDRIVE Para cumplir los diversos requisitos de accionamiento de alta corriente y de alta potencia dinámica, nuestro circuito de amplificador PowerDrive contribuirá a nuestra buena reputación en cuanto a una asombrosa y efectiva potencia. Al incorporar un segundo raíl de alta tensión a nuestra alimentación de alta corriente, conseguimos una “sobreexcitación” que casi puede doblar la potencia continua en base a una potencia dinámica a corte plazo. Este es un desarrollo más y un perfeccionamiento de nuestro famoso circuito “Power Envelope”, utilizado por NAD en las décadas de los años 80 y 90. PowerDrive se diferencia de Power Envelope en que proporciona mayor estabilidad del amplificador y la habilidad de accionamiento de baja impedancia, dando lugar a menor distorsión durante el accionamiento de altavoces reales con material de programa real. RECORDING (GRABACION)

PARA HACER UNA GRABACION

Cuando se selecciona cualquier fuente de sonido, su señal se alimenta también directamente a cualquier máquina de cintas conectada a las salidas TAPE 2 o TAPE 1 OUTPUTS para grabaciones.

COPIA DE CINTA A CINTA

Usted puede copiar entre dos máquinas de cinta conectadas a su NAD C 352. Ponga la cinta de fuente en la grabadora conectada a Tape 2 y la cinta en blanco en la grabadora conectada a Tape 1. Si se selecciona TAPE 2 Input usted puede ahora grabar de la Tape 2 a la Tape 1 y controlar la señal procedente de la cinta original. ENCENDIDO Y APAGADO DE LA ALIMENTACIÓN El mando a distancia C 352 de NAD cuenta con botones independientes para el Encendido (On) y Apagado (Off). Esto puede resultar especialmente útil para mantener en sincronización los componentes de que se componga un sistema. De este modo, todos los componentes se situarán en reserva (stand-by) cuando se pulsa Apagado (Off) o se situarán en modo de operación cuando se pulse el Encendido (On), en vez de que algunos componentes se enciendan cuando el amplificador se conecta a Reserva (Stand-by). (Téngase en cuenta que los demás componentes han de poder responder también a las órdenes independientes de Encendido (On) y Apagado (Off)). Pulse el botón de ENCENDIDO (ON) para cambiar la unidad desde Reserva (Stand-by) al modo de funcionamiento. El indicador de Reserva (Stand-by) (Fig. 2; Nº. 2) cambiará de ámbar a rojo y luego a verde y el indicador de la última entrada seleccionada parpadeará y se encenderá. Pulse el botón de APAGADO (OFF) para cambiar la unidad a Reserva (Stand-by): El indicador se encenderá en amarillo. MUTE (SILENCIAMIENTO) Pulse el botón de SILENCIAMIENTO (MUTE) para desconectar temporalmente el sonido de los altavoces y de los cascos de auriculares. El modo de silenciamiento se indica parpadeando el indicador de entrada activa situado en el panel delantero. Pulse SILENCIAMIENTO (MUTE) otra vez para restablecer el sonido. El silenciamiento no afecta a grabaciones realizadas utilizando las salidas de Cinta (Tape), pero sí afectará a la señal que va a las salidas del preamplificador (Preamp) (Salidas del preamplificador (Pre-Out) 1 y 2). FRANÇAIS Cuando se recibe una orden del mando a distancia, parpadeará el indicador de Reserva (Standby) / protección. Tenga en cuenta que el indicador parpadeará también cuando se reciban órdenes no necesariamente para el C 352 sino también para otros componentes del sistema. DEUTSCH

8. TONE DEFEAT (ANULACION DE TONO)

El interruptor TONE DEFEAT desvía la sección de control de tono del NAD C 352. Si los Controles de Tono no se usan normalmente y se dejan en la posición de las 12 horas, es aconsejable desconectar completamente la sección de Control de Tono usando este interruptor. En la posición ‘out’ (afuera), los circuitos de Control Tone están activos, si se empuja el interruptor TONE DEFEAT ‘in’ (adentro) se desvía la sección de Control Tone.

EQUIPO MANUAL DE CONTROL REMOTO

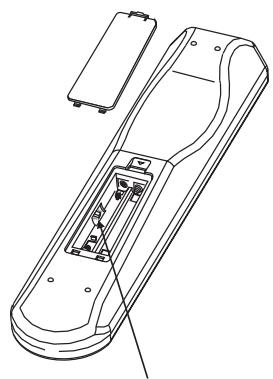

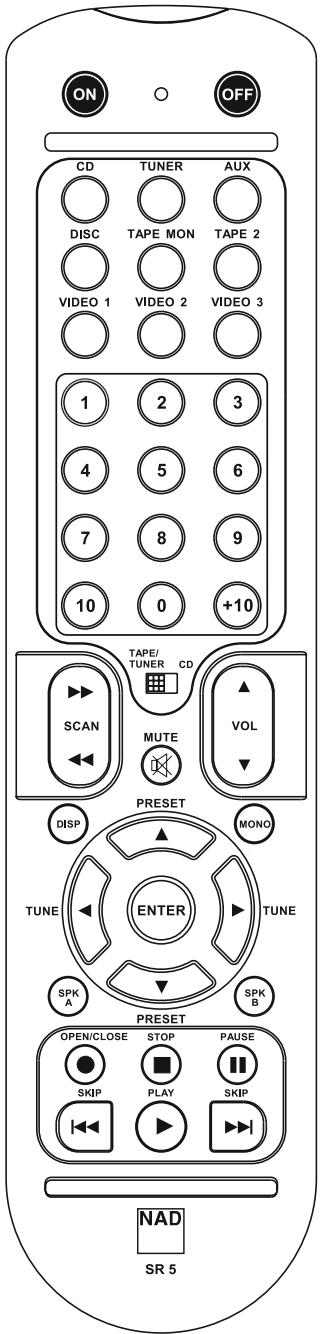

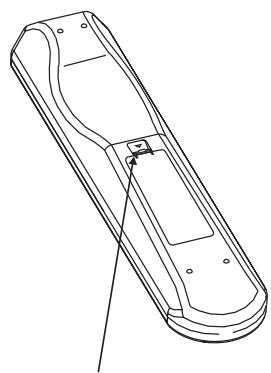

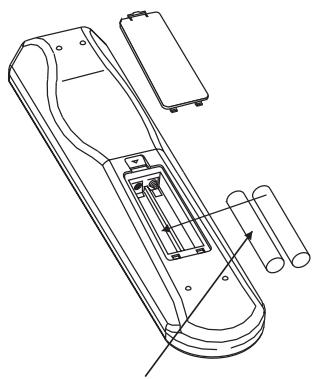

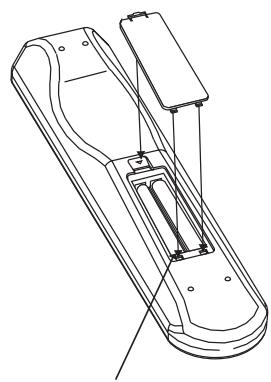

(VEA LA FIGURA 3) El mando a distancia maneja todas las funciones clave del NAD C 352 y posee mandos adicionales para operar a distancia todas los aparatos Sintonizadores, Casete y CD de NAD. Funcionará hasta una distancia de 16 pies (5 metros). Se recomiendan pilas alcalinas para máxima duración en servicio. Deberán montarse cuatro pilas AAA (R 03) en el compartimiento de las pilas situado en la parte posterior del mando a distancia. Al cambiar las pilas, cerciórese de que se colocan en la posición correcta tal como se indica en la base del compartimiento de las pilas. Sírvase consultar las secciones anteriores del manual en las que se ofrece una descripción completa de las funciones individuales. ESPAÑOL

7. CONTROLES DE BASS & TREBLE (BAJOS Y TREMOLOS)

El NAD C 352 está equipado con controles de tono BASS y TREBLE para ajustar el equilibrio tonal de su sistema. La posición de las 12 horas es ‘plana’ sin refuerzo ni corte y un detente indica esta posición. Gire el control a la derecha para aumentar la cantidad de Bass o Treble. Gire el control a la izquierda para disminuir la cantidad de Bass o Treble. Los controles de Tone (Tono) no afectan a las grabaciones hechas usando las salidas Tape pero afectan a las señales que van a la salida Pre-amp (Pre-Out 1 & 2). ENGLISH Page 47 ITALIANO 9:59 pm INPUTS (ENTRADAS) Los botones selectores de entradas realizan las mismas funciones que las de los botones de igual denominación situados en el panel delantero. PORTUGUÊS 4/8/03 MASTER VOLUME (VOLUMEN PRINCIPAL) Pulse los botones del VOLUMEN PRINCIPAL (MASTER VOLUME) para aumentar o disminuir respectivamente el nivel de intensidad sonora. Suelte el botón cuando alcance el nivel deseado. El mando motorizado del volumen situado en el panel delantero indicará el nivel fijado. Los botones del Volumen Principal no afecta a grabaciones realizadas utilizando las salidas de Cinta (Tape), pero sí afectará a la señal que va a las salidas del preamplificador (Preamp) (Salidas del preamplificador (Pre-Out) 1 y 2). SVENSKA C352 manual

C352 manual 4/8/03 9:59 pm Page 48 CONTROL TUNER (para utilizarlo con el Sintonizador de NAD) TUNE explora respectivamente las frecuencias más altas o más bajas de las estaciones tanto para AM como para FM. PRESET selecciona respectivamente el número más alto o más bajo del preajuste de estaciones. ENGLISH FRANÇAIS DEUTSCH

CONTROL DE TOCADISCOS CD

(para utilizarlo con el Reproductor CD de NAD) activa Pausa (Pause) activa Parada (Stop) activa Reproducción (Play) o alterna entre Reproducción (Play) y Pausa (Pause) o activa el salto de Pista (Track). Púlselo una vez para ir respectivamente a la pista siguiente o para volver al principio de la pista actual o anterior. activa Abrir/Cerrar la caja del CD; Púlselo una vez para abrir la caja de CD y luego púlselo una vez más para cerrar la caja del CD e iniciar la reproducción. El interruptor CINTA/SINTONIZADOR – CD (TAPE/TUNER – CD) aplica controles de la cinta a las teclas de transporte cuando está en la posición CINTA/SINTONIZADOR (TAPE/TUNER) y aplica controles del CD a las teclas de transporte cuando está en la posición CD. ESPAÑOL ITALIANO PORTUGUÊS SVENSKA

(para utilizarlo con sencillas Platinas de Casete de NAD) activa la Reproducción hacia adelante. Púlselo para situar la platina de casete en grabación-pausa Pulse Reproducción (Play) para iniciar la grabación. Para la Reproducción o la Grabación. activa el Rebobinado (Rewind). activa el Avance Rápido hacia delante (Fast Forward). El interruptor CINTA/SINTONIZADOR – CD (TAPE/TUNER – CD) aplica controles de la cinta a las teclas de transporte cuando está en la posición CINTA/SINTONIZADOR (TAPE/TUNER) y aplica controles del CD a las teclas de transporte cuando está en la posición CD. NOTAS: El mando a distancia suministrado con el C 352 es de tipo universal NAD, diseñado para operar varios modelos NAD. Algunos botones de este mando a distancia no son operativos ya que el C 352 no soporta sus funciones. Los botones selectores de entradas Vídeo 2 y Vídeo 3 (dentro de la sección Nº 2) del mando a distancia no son operativos en el caso del C 352. La luz solar directa o el alumbrado ambiental muy brillante pueden afectar a la distancia y al ángulo de operación del mando a distancia. C352 manual 4/8/03 9:59 pm Page 49

Conductor de alimentación eléctrica CA no enchufado o no conectado Monitor Tape 1 seleccionado Mute conectado Conexiones traseras Pre-out/Main-in amp no puestas No hay altavoces seleccionados

Seleccione los altavoces apropiado (A y/o B)

Control Balance no centrado Altavoz no bien conectado o dañado Conductor de entrada desconectado o dañado

Centre control Balance Compruebe conexiones y altavoces Compruebe conductores y conexiones

Altavoces cableados fuera de fase

Compruebe las conexiones de todos los altavoces del sistema NO FUNCIONA EL EQUIPO DE MANO DE CONTROL REMOTO

Pilas descargadas o mal insertadas Ventanillas de transmisor o receptor de Rayos Infrarrojos obstruidas Receptor de Rayos Infrarrojos bajo luz solar directa o luz ambiente brillante

Compruebe o cambie las pilas Quite la obstrucción

Coloque el equipo lejos de la luz solar directa, reduzca la luz ambiental

Compruebe si el conductor de CA está enchufado y la alimentación está conectada Deseleccione Monitor Tape 1 Desconecte Mute Monte conexiones ESPAÑOL

Ponga amplificador en Off y compruebe conexiones de cable de altavoz en ambos altavoces en el panel trasero del amplificador y ponga en On amplificador de altavoces.

Amplificador recalentado.

Impedancia total de altavoces demasiado baja

Ponga amplificador en off. Asegure que las ranuras de ventilación de arriba y abajo del amplificador no están bloqueadas. Enfriado el amplificador, póngalo en On. Asegure que la impedancia total de altavoces no sea inferior a 4 ohmios. Compruebe los cables de altavoz en cuanto a cortocircuitos

Salida de potencia Modo Estéreo (8 ohmios dentro de distorsión nominal) Potencia dinámica IHF; 8 ohmios Potencia dinámica IHF; 4 ohmios Distorsión harmónica total a potencia nominal Distorsión IM a potencia nominal Factor de amortiguación 8 ohmios Sensibilidad de entrada e impedancia Respuesta de frecuencia 20 a 20.000 Hz Relación señal/ruido; ref potencia nominal / 8 ohmios (A-WTD) Relación señal/ruido; ref 1W / 8 ohmios (A-WTD) Mando a distancia 2 x 80W 2 x 115W 2 x 185W 0,02% 0,003% >150 770 mV / 20k ohmios/470 pF ±0.3dB >100dB >120dB Sí, SR 5 Las especificaciones están sujetas a cambio sin previo aviso. Para la información más reciente acerca de su C 352, documentación y características actualizadas, sírvase visitarnos en www.nadelectronics.com

REGISTO DO UTILIZADOR

O amplificador está demasiado quente
