MANUAL DE USUARIO C372 NAD

ENGLISH COMIENZO RAPIDO 1 Conecte los altavoces a las tomas de Speaker A (altavoz) y fuentes traseras con las tomas de entrada traseras pertinentes. 2 En primer lugar, conecte el cordón de alimentación CA en el C 372 y luego en la toma de la pared. 3 Pulse el pulsador POWER para poner en On el NAD C 372. 4 Pulse el selector de entrada requerido. FRANÇAIS

NOTAS SOBRE LA INSTALACION

Su NAD C 372 debe colocarse sobre una superficie firme y nivelada. Evite colocar el equipo a la luz directa del sol o cerca de calor o humedad. Deje una ventilación adecuada. No coloque el equipo sobre una superficie blanda como una alfombra. No lo coloque en un área cerrada, como una estantería o armario, que impida el paso del aire por las ranuras de ventilación. Asegure que el equipo esté desconectado antes de hacer cualquier conexión. DEUTSCH Las tomas RCA de su NAD C 372 tienen códigos de color para mayor comodidad. El rojo y el blanco son audio de Derecha e Izquierda respectivamente, y el amarillo es para la NAD Link (conexión NAD). Use conductores y tomas de alta calidad para rendimiento y fiabilidad óptimos. Asegure que los conductores y tomas de enchufe no estén dañados en modo alguno y que las tomas de enchufe estén enchufadas firmemente hasta el fondo. Para mejor rendimiento, use conductores de altavoz de calidad de calibre 16 (1,5 mm) de espesor o más. Si el equipo no va a usarse durante algún tiempo, desconecte el enchufe de la toma de CA. ESPAÑOL Si penetra agua en su NAD C 372, cierre la alimentación eléctrica al equipo y quite el enchufe de la toma de CA. Haga que inspeccione el equipo un técnico de servicio cualificado antes intentar usarlo otra vez. No quite la cubierta, no hay piezas en el interior que puedan ser objeto de servicio por el usuario. Use un paño suave y seco para limpiar el equipo. Si es necesario, humedezca un poco el paño con agua jabonosa. No use soluciones que contengan benzol ni otros agentes volátiles. ITALIANO CONEXIONES DEL PANEL TRASERO (VEA LA FIGURA 1)

1. DISC INPUT (ENTRADA DE DISCO)

Entrada para señales de entrada de nivel de línea adicional como CD, tocadiscos Mini Disc o la señal de salida de un amplificador de realce para un tocadiscos. Use un conductor doble RCA-a-RCA para conectar las ‘Salidas de Audio’ de derecha e izquierda de los equipos auxiliares a esta entrada. PORTUGUÊS

2. CD INPUT (ENTRADA DE CD)

Entrada para una fuente de señal de CD u otra señal de nivel de línea. Use un conductor doble RCA-a-RCA para conectar las ‘Audio Output’ de izquierda y derecha del tocadiscos de CD a esta entrada. El NAD C 372 acepta únicamente señales analógicas de su tocadiscos de CD. SVENSKA

3. VIDEO INPUT (ENTRADA DE VÍDEO)

Entrada para la señal de audio procedente de una cámara de grabación de vídeo VCR estéreo (o receptor estéreo de TV/Satélite/Cable) u otra fuente de audio de nivel de línea. Usando conductores dobles RCA-aRCA, conecte la ‘Salida de Audio’ de izquierda y derecha del equipo a estas entradas. Nota: Estas son entradas de audio únicamente.

4. AUX INPUT (ENTRADA AUXILIAR)

Entrada para señales de entrada de nivel de línea adicional como otro tocadiscos CD. Use un conductor doble RCA-a-RCA para conectar las ‘Salidas de Audio’ de derecha e izquierda de los equipos auxiliares a esta entrada.

Entrada para un Sintonizador u otra fuente de seña de nivel de línea. Use un conductor doble RCA-a-RCA para conectar las ‘Salidas de Audio’ izquierda y derecha del Sintonizador a esta entrada.

6. TAPE 2 IN, OUT (ENTRADA, SALIDA DE CINTA 2)

Conexiones para grabación y escucha analógicas para una grabadora de cinta de audio de cualquier tipo. Usando conductores dobles RCAa-RCA conecte la ‘Salida de Audio’ de izquierda y derecha de la máquina de cintas a las tomas TAPE 2 IN para escuchar. Conecte la ‘Entrada de Audio’ de izquierda y derecha de la máquina de cintas a las tomas TAPE 2 OUT para grabar.

7. TAPE 1 IN, OUT (ENTRADA, SALIDA DE CINTA 1)

Conexiones para grabación y escucha analógicas para una grabadora de cinta de audio secundaria de cualquier tipo. Usando conductores dobles RCA-a-RCA, conecte la ‘Salida de Audio’ de izquierda y derecha de la máquina de cintas a las tomas TAPE 1 IN para escucha y control de cintas. Conecte la ‘Entrada de Audio’ de izquierda y derecha de la máquina de cintas a las tomas TAPE 1 OUT para grabar.

8. PRE-OUT 1 (SALIDA PRE 1)

En uso normal la PRE-OUT 1 está conectada a las tomas de Main-In (entrada de alimentación principal) (No. 9). El NAD C 372 permite la conexión de amplificadores múltiples de potencia. Si usa usted un amplificador de potencia estéreo externo individual, desconecte las conexiones con los enchufes Main-In. Ahora queda desconectado el amplificador de potencia interno del C 372. Use un conductor doble RCA-a-RCA para conectar la ‘Entrada de Audio’ de izquierda y derecha del amplificador de potencia con las tomas PRE-OUT 1. Si está usted usando un amplificador de potencia estéreo adicional específicamente para Bi-Amping (biamplificación); use los enchufes PREOUT 1 para conectar el amplificador de potencia con la ganancia más baja del par. Vea también el capítulo “Bi-Amping” para más información. NOTAS: Ponga siempre el C 372 y los amplificadores de potencia externos asociados en Off antes de conectar o desconectar cualquier cosa a los enchufes PRE-OUT 1, 2 y MAIN-IN. Las señales de salida PREOUT 1 & 2 quedarán afectadas por los ajustes de control de volumen y tono del NAD C 372.

Conexiones para un preamplificador o procesador externo, como un descodificador de entorno-sonido. En el uso normal deben conectarse a las tomas Pre-Out 1(No. 8) con las conexiones provistas. Para conectar su NAD C 372 a secciones de procesador o preamplificador externo quite primero estas conexiones. Use un conductor doble RCA-a-RCA para conectar con la ‘Salida de Audio’ de izquierda y derecha del preamplificador o procesador con las tomas Main-In. NOTAS: Ponga siempre el C 372 y los amplificadores de potencia externos asociados en Off antes de conectar o desconectar cualquier cosa a los enchufes PRE-OUT 1, 2 y MAIN-IN. Las señales de salida PREOUT 1 & 2 quedarán afectadas por los ajustes de control de volumen y tono del NAD C 372.

11. VOLUME PRE-OUT 2

El control VOLUME Pre-Out 2 permite el ajuste del nivel de salida de los enchufes PRE-OUT 2. El nivel de salida puede reducirse de 0dB a -12dB; cuando se ajusta a la posición máxima (posición de 0dB), el nivel de salida será idéntico al nivel de los enchufes PRE-OUT 1. Vea también el capítulo “Bi-Amping” para más información. NOTAS: Ponga siempre el C 372 y los amplificadores de potencia externos asociados en Off antes de conectar o desconectar cualquier cosa a los enchufes PRE-OUT 1, 2 y MAIN-IN. Las señales de salida PREOUT 1 & 2 quedarán afectadas por los ajustes del control de volumen y tono del NAD C 372.

El NAD C 372 puede usarse como parte de un sistema estéreo de potencia más alta o de teatro doméstico, conectando adicionalmente más amplificadores de potencia. Si la sección de amplificador de potencia del NAD C 372 ha de usarse para excitar un altavoz individual, use el interruptor Bridge (puente) para utilizar los amplificadores de potencia incorporados de Izquierda y Derecha como un equipo de alta potencia de canal individual. Ajuste el interruptor de BRIDGE MODE en la posición ‘Bridge’ y conecte el altavoz a los terminales marcados con ‘L +’ y ‘R+’ asegurando que ‘L+’ esté conectado al terminal ‘+’ de su altavoz y el ‘R+’ esté conectado al terminal ‘-’ del altavoz. Conecte la fuente a la entrada MAIN-IN Izquierda. NOTAS: Se aconseja no conectar la ENTRADA/SALIDA DE INFRARROJOS (IR IN/OUT) si estas unidades tienen incorporado receptor de órdenes por mando a distancia su propio y están situadas juntas, en visión directa desde el equipo manual de mando a distancia. Si no está seguro, trate de operar los productos en primer lugar sin la ENTRADA/SALIDA DE INFRARROJOS (IR IN/OUT); Si la unidad responde a la orden del mando a distancia, no sería necesario conectar la ENTRADA/SALIDA DE INFRARROJOS (IR IN/OUT). Nunca realice el bucle de la última unidad de vuelta a la primera unidad NAD de la cadena de ENTRADA/SALIDA DE INFRARROJOS (IR IN/OUT). Desenchufe todas las unidades de la red antes de conectar o desconectar la ENTRADA/SALIDA DE INFRARROJOS (IR IN/OUT).

Esta salida permite poner remotamente en On u Off equipo auxiliar tal como un sintonizador, amplificador de potencia, etc. que también estén equipados con una entrada de disparador de 12V. Esto puede ser también una banda de alimentación de toma de CA equipada con una entrada de disparador de 12V. La salida de disparador de 12V se activa siempre que el equipo esté activado y conmutado para modo normal de funcionamiento a partir de Stand-by u Off. ENGLISH FRANÇAIS SVENSKA En Bridged Mode el NAD C 372 producirá aproximadamente 300W en un altavoz de 8 ohmios. En este modo, las secciones de amplificador reaccionan como si la impedancia del altavoz se haya reducido a la mitad. Los altavoces de baja impedancia (menos de 8 ohmios) no se recomienda cuando se usa Bridge Mode, porque éstos pueden hacer que se cortocircuite el terminal del amplificador si se utilizan a altos niveles. El diodo LED de Bridge del panel delantero (Fig. 2; No. 2) se enciende cuando el amplificador está en modo Bridge. DEUTSCH

14. ENTRADA, SALIDA DE INFRARROJOS (IR IN, OUT)

El conector de El ENTRADA/SALIDA DE INFRARROJOS (IR IN/OUT) se utiliza para pasar órdenes desde otras unidades dotadas de conectores de ENTRADA/SALIDA DE INFRARROJOS (IR IN/OUT). Esto permite el control centralizado de un sistema completo, así como controlar con el mando a distancia del amplificador las funciones básicas de otros componentes NAD (tales como un sintonizador, reproductor de CDs o platina de casetes dotados de ENTRADA/SALIDA DE INFRARROJOS (IR IN/OUT) Para funcionar con esas otras unidades, conecte la SALIDA DE INFRARROJOS (IR OUT) del C 372 a la ENTRADA DE INFRARROJOS (IR IN) de la otra unidad. Los conectores de Infrarrojos (IR) pueden encadenarse tipo margarita, ENTRADA (in) a SALIDA (OUT), de forma que puede controlarse un sistema completo desde las prestaciones del mando a distancia de una unidad. ESPAÑOL NOTAS: Ponga siempre el C 372 y los amplificadores de potencia externos asociados en Off antes de conectar o desconectar cualquier cosa a los enchufes PRE-OUT 1, 2 y MAIN-IN. Las señales de salida PREOUT 1 & 2 quedarán afectadas por los ajustes de control de volumen y tono del NAD C 372. Si usted al escuchar utiliza niveles de potencia moderados puede dejar el interruptor Soft Clipping™ en Off. Si es probable que escuche usted altos niveles que pudieran forzar la capacidad de potencia del amplificador, ponga el interruptor Soft Clipping en On (conectado). El indicador de Soft Clipping™ del panel delantero se enciende cuando el amplificador está en modo de Soft Clipping. ITALIANO Si está usted usando un par de amplificadores de potencia específicamente para Bi-Amping, use los enchufes PRE-OUT 2 para conectar el amplificador de potencia con la ganancia más alta del par. Ajustando el control VOLUME PRE-OUT 2 (No. 11) puede hacerse coincidir exactamente el volumen con el del amplificador de potencia conectado a los enchufes PRE-OUT 1. Vea también el capítulo “BiAmping” para más información. Use un conductor doble RCA-a-RCA para conectar con ‘Audio Input’ (entrada de audio) de izquierda y derecha del amplificador de potencia con los enchufes PRE-OUT 1 & 2.

13. SOFT CLIPPING™ (RECORTE BLANDO)

Cuando un amplificador se excita más allá de la salida de potencia especificada, puede oírse un sonido duro y distorsionado en los volúmenes muy altos. Esto se debe a que el amplificador corta o ‘hace recorte duro’ de los picos máximos de sonido para cuya reproducción no ha sido diseñado. El circuito NAD Soft Clipping™ (recorte suave) limita suavemente la salida del sistema para minimizar la distorsión audible si el amplificador es sobreexcitado. PORTUGUÊS

Los enchufes de PRE-OUT 2 pueden usarse para excitar un amplificador de potencia adicional. El control de VOLUME Pre-Out 2 (No. 11) se puede usar para reducir el nivel de salida del preamplificador al amplificador de potencia en hasta -12dB. Con el control de VOLUME Pre-Out 2 ajustado en la posición máxima (posición de 0dB), el nivel de salida será idéntico al nivel de los enchufes PRE-OUT 1. NOTAS: No conecte cosa alguna a la entrada MAIN-IN Derecha (No. 9) cuando se seleccione Bridge Mode. Ponga siempre el C 372 y los amplificadores de potencia externos asociados en Off antes de conectar o desconectar cualquier cosa con los enchufes PRE-OUT 1, 2 y MAIN-IN.

ENGLISH FRANÇAIS DEUTSCH Para conmutar Stand-by/Power On de un componente externo a través del C 372, conecte la salida de disparador de 12V del C 372 con el enchufe jack de entrada de CC del componente remoto. El enchufe que se requiere es un enchufe Mini-Jack de 3,5 mm standard (“mono”): La punta es la conexión con corriente o +, el fuste del enchufe jack de entrada es la conexión - o tierra del disparador de 12V.

17. SWITCHED AC OUTLET (TOMA DE CA CONMUTADA)

El cordón de alimentación de CA de otro componente puede enchufarse en esta toma auxiliar. Los componentes enchufados en esta toma se conmutarán en On y Off con el pulsador POWER del panel delantero o con el pulsador ON y STAND-BY del equipo manual del control remoto. NOTAS: Compruebe las especificaciones del terminal de entrada de Trigger (disparador) de los demás componentes para asegurar que éstos sean compatibles con la salida de disparador de 12V del C 372. Los componentes NAD equipados con disparadores de entrada de 12V son totalmente compatibles con el disparador de salida de 12V del C 372. El voltaje de salida del disparador de 12V del C 372 es de 12V CC. La corriente máxima total no ha de excederse de 200mA. Típicamente, los disparadores de entrada NAD de 12V toman menos de 10mA de corriente. Antes de hacer cualquier conexión con la entrado o salida de cualquier disparador de 12V, asegúrese de que todos los componentes están desconectados de la red de alimentación de CA. NOTA: El consumo eléctrico total de cualesquiera componentes conectados a las tomas de CA no puede sobrepasar los 100 W. Si no se cumple lo anterior puede producirse daño al C 372 o cualquier componente auxiliar unido al mismo. Si tiene alguna duda sobre las conexiones, instalación y funcionamiento de la salida del disparador de 12V consulte a su concesionario de NAD. CONTROLES DEL PANEL DELANTERO (VEA LA FIGURA 2)

(ALIMENTACIÓN ELÉCTRICA CONECTADA / DESCONECTADA) Pulse el pulsador POWER para poner el amplificador en ON. Se enciende con color ámbar el indicador Power (No. 2) encima del pulsador de alimentación eléctrica y transcurrida una corta pausa se pone con color verde para indicar que ahora el amplificador está dispuesto para funcionamiento normal.

16. SPEAKERS A + SPEAKERS B (ALTAVOCES)

El NAD C 372 está equipado con dos conjuntos de conectores de altavoz. Use los conectores de Speaker A para los altavoces ‘principales’ y use los conectores de Speaker B para un segundo par, por ejemplo, altavoces de extensión colocados en otra habitación. ESPAÑOL En uso normal conecte el altavoz derecho a los terminales marcados con ‘R +’ y ‘R -’ asegurando que el ‘R+’ esté conectado al terminal ‘+’ de su altavoz y el ‘R-’ está conectado al terminal ‘-’ del altavoz. Conecte los terminales marcados con ‘L+’ y ‘L-’ al altavoz izquierdo de la misma manera. ITALIANO En Modo Bridge, conecte el altavoz individual a los terminales marcados con ‘R +’ y ‘L+’ asegurando que ‘L+’ esté conectado al terminal ‘+’ de su altavoz y ‘L+’ esté conectado al terminal ‘-’ del altavoz. Vea también la sección “Bridging” (puenteo) de este capítulo (No. 12). Use siempre cable torónico para trabajos pesados (calibre 16, 1,5 mm., o más grueso) para conectar los altavoces a su NAD C 372. Pueden usarse los terminales de poste de doblado de alta corriente como terminal de corriente para cables que terminen en tomas de horquilla o pasador o para cables con extremos de hilo desnudo. PORTUGUÊS SVENSKA CONECTORES DE CABLE DE HILO DESNUDO Y DE PASADOR Los cables de hilo desnudo y tomas de pasador han de insertarse en el orificio de fuste del terminal. Desenrosque el casquillo de plástico del terminal del altavoz hasta que quede expuesto el orificio de fuste del tornillo. Inserte el pasador o extremo de cable desnudo en orificio y sujete el cable apretando el casquillo del terminal. Asegure que el hilo desnudo de los cables de altavoz no toque el panel trasero ni otra toma. Asegure que haya únicamente 1 cm. de cable desnudo o pasador y no haya torones sueltos del hilo de los altavoces. NOTA: Asegure que la impedancia del altavoz sea de 4 ohmios o más si conecta únicamente un par de altavoces; asegúrese de que la impedancia de altavoz para todos los altavoces es superior a 8 ohmios si conecta dos conjuntos de altavoces. En Modo Bridge, la impedancia del altavoz ha de ser de 8 ohmios o más.

(ALIMENTACIÓN ELÉCTRICA) El C 372 se entrega con un cable separado de red de CA. Antes de conectar el cable a una toma de pared con corriente asegure que esté firmemente conectado primero a la toma de entrada de Red de CA del NAD C 372. Desconecte siempre el enchufe del cable de Red de CA primero de la toma de pared con corriente, antes de desconectar el cable de la toma de entrada de Red del C 372. Si se pulsa otra vez el interruptor POWER el equipo se pone en Off completamente, no responderá al control remoto. BOTONES DE ENCENDIDO (“ON”) Y APAGADO (“OFF”) DEL MANDO A DISTANCIA (FIGURA 3) Pulse el botón de ALIMENTACION (POWER) (Nº 1) para encender el amplificador Se encenderá en color ámbar el indicador de Reserva (Standby) (Nº 2) encima del botón de alimentación. Pulsando el botón de ALIMENTACION otra vez, se desconectará la unidad por completo y no responderá al mando a distancia. El mando a distancia del NAD C 372 dispone de un independiente de Encendido (“On”) y Apagado (“OFF”). Esto puede resultar especialmente útil para mantener en sincronización los componentes que forman parte de un sistema. De esta forma, todos los componentes se situarán en reserva cuando se pulse Apagado (“Off”) o se situarán en modo de funcionamiento cuando se pulse Encendido (“On”), en vez de que algunos componentes se enciendan cuando el amplificador se conecte a Reserva (Stand-by). (Téngase en cuenta que los demás componentes han de ser capaces de responder también a las órdenes independientes de Encendido (“On”) y Apagado (Off)). Pulse el botón de ENCENDIDO (“ON”) para cambiar la unidad desde Reserva (Stand-by) al modo de funcionamiento. El indicador de Reserva (Stand-by) (Fig. 2; Nº 2) cambiará de color ámbar a rojo y luego a verde y el indicador para la última entrada seleccionada parpadeará y se encenderá. Pulse el botón de APAGADO (“OFF”) para cambiar la unidad al modo de Reserva (Stand-by): El indicador de Reserva (Stand-by) se encenderá de color ámbar. NOTA: El C 372 usa muy poca energía eléctrica en modo Stand-by. No obstante, recomendamos que desconecte totalmente el equipo si no lo va a usar durante más de un par de días. Desconecte completamente pulsando el pulsador POWER del panel delantero (No. 1), se apagarán todas las luces. NOTA: Asegúrese de que el control de volumen esté puesto al mínimo (totalmente a la izquierda) antes de conectar o desconectar los auriculares. Si escucha con niveles altos puede dañar sus oídos.

4. SPEAKERS A & B (ALTAVOCES)

Los pulsadores de Speakers A y B activan o desactivan los altavoces conectados respectivamente a los terminales Speakers A y Speakers B del panel trasero. Pulse A para poner en On u Off los altavoces conectados a los terminales de altavoz A. Pulse B para poner en On u Off los altavoces conectados a los terminales de altavoz B. El indicador situado inmediatamente encima de los pulsadores muestra el estado de los altavoces A y B. Si están activados ambos los Speakers A y B (ambos indicadores sobre los pulsadores Speakers A y B” están encendidos), la alimentación de salida del amplificador para a ambos conjuntos de altavoces en paralelo. Si los altavoces A y B están desactivados, ambos conjuntos de altavoces están silenciados. Usted puede usar este modo de ajuste para escuchar los auriculares (No. 3). NOTAS: Baje siempre el volumen cuando active o desactive el Speaker A o Speaker B. Cuando use los Speakers A y B al mismo tiempo, asegure que la impedancia total de los altavoces conectados sea superior a 8 ohmios. Vea la tabla siguiente: Modo Bridge Un altavoz 81 minimum Dos altavoces 161 minimum NOTA: El equipo manual de control remoto que se suministra con el C 372 es de tipo NAD universal, diseñado para hacer funcionar varios modelos NAD. Algunos pulsadores de este equipo manual de control remoto no funcionan porque las funciones no están soportadas por el C 372. Los pulsadores selectores de entrada de Video 2 y Video 3 del equipo manual de control remoto no funcionan en el caso del C 372.

6. RECEPTOR DE ORDENES DE CONTROL REMOTO DE

INFRARROJOS El sensor de infrarrojos, situado detrás de la ventanilla circular, recibe órdenes del control remoto. Debe haber un paso libre de obstáculos de línea de mira desde el control remoto a esta ventanilla; si tal paso está obstruido, el control remoto puede que no funcione. NOTAS: Cuando se recibe una orden del control remoto, centellea el indicador Stand-by/Protection. Observe que el indicador también puede centellear cuando recibe órdenes que no sean necesariamente para el C 372 sino para otros componentes del sistema. La luz directa del sol, el alumbrado muy ambiental muy brillante o fluorescente pueden afectar a la gama de funcionamiento y al ángulo del mismo para el equipo manual de control remoto.

7. INDICADOR SOFT CLIPPING™

El indicador verde de SOFT CLIPPING™ muestra que est activado el modo Soft Clipping™ . Vea también el capítulo “Conexiones del Panel Trasero, sección 13, “Soft Clipping™” para más información. Modo Estéreo Un altavoz 41 minimum Dos altavoces 81 minimum

ENGLISH FRANÇAIS DEUTSCH ESPAÑOL Los controles de volumen, tono y equilibrio funcionan para escuchar con auriculares. Use un adaptador adecuado para conectar los auriculares con otros tipos de tomas, como enchufes jack estéreo de 3,5 mm. de ‘estéreo personal’. ITALIANO

3. TOMA DE AURICULARES

Se suministra una toma de enchufe jack estéreo de 1/4 pulgadas para escuchar con auriculares que funciona con auriculares convencionales de cualquier impedancia. La toma de auriculares funciona en paralelo con los altavoces seleccionado. Para escuchar sólo los auriculares, quite la selección de Speakers A y/o B (No. 4). PORTUGUÊS El diagrama siguiente muestra el funcionamiento del indicador Standby/Protection: Verde Ambar Rojo Funcionamiento normal Stand-by Protection

Estos pulsadores seleccionan la entrada activa al NAD C 372 y la señal que se transmite a los altavoces, las salidas Tape y las tomas PRE-OUT. Los pulsadores del control remoto duplican estos pulsadores, con excepción de entrada de sintonizador, vea a continuación. Los indicadores verdes situados exactamente encima de cada pulsador muestran qué entrada está actualmente seleccionada. DISC Selecciona una fuente de nivel de línea conectada a las tomas DISC como entrada activa. CD Selecciona el CD (u otra fuente de nivel de línea) conectado a las tomas CD, como entrada activa. VIDEO Selecciona la VCR (o grabadora estéreo de TV/Satélite/Cable) conectada a las tomas VIDEO, como entrada activa. AUX Selecciona una fuente de nivel de línea conectada a las tomas AUX, como entrada activa. TUNER Selecciona el sintonizador (u otra fuente de nivel de línea) conectado a las tomas Tuner, como entrada activa. TAPE 2 Selecciona Tape 2 como entrada activa. TAPE 1 MONITOR Selecciona la salida procedente de una grabadora de cintas al escuchar cintas o controlar grabaciones hechas por medio de las tomas Tape 1. Pulse el pulsador Tape 1 una vez para seleccionarlo y otra vez para volver a la selección de entrada normal. Tape 1 es una función de Monitor de cintas que no anula la selección de entrada actual. Por ejemplo, si es entrada activa el CD cuando se selecciona TAPE 1, la señal CD continúa seleccionada y se transmite tanto a las tomas TAPE 2, como a TAPE 1 OUTPUT, pero es el sonido procedente de la grabadora conectada a Tape 1 lo que se escuchará en los altavoces. Aparte del indicador ámbar que muestra Tape 1 activada, el indicador verde para la entrada activa también se enciende. SVENSKA

2. INDICADOR DE ALIMENTACION / RESERVA / PROTECCION

Tras conectar la alimentación, el diodo LED se encenderá de color ámbar en estado de reserva. Mientras se pulse uno de los botones de selección de entradas, el diodo LED se pondrá tojo por un momento y luego se pondrá verde en estado de ENCENDIDO (“ON”). En aquellos casos de grave abuso del amplificador, tales como recalentamiento, impedancia de altavoces excesivamente baja, cortocircuitos, etc., el amplificador activará su circuitería de Protección, lo cual lo indica el diodo LED al cambiar de verde a rojo, y el silenciamiento del sonido. En tal caso, desconecte el amplificador, espere a que se enfríe y/o compruebe las conexiones de los altavoces cerciorándose de que la impedancia total de los altavoces no descienda por debajo de 4 ohmios. Una vez eliminada la causa que provoca la activación de circuitería de protección, pulse Alimentación (Power) otra vez para reiniciar el funcionamiento normal. ENGLISH

8. CONTROLES DE BASS & TREBLE (BAJOS Y TREMOLOS)

El NAD C 372 está equipado con controles de tono BASS y TREBLE para ajustar el equilibrio tonal de su sistema. La posición de las 12 horas es ‘plana’ sin refuerzo ni corte y un detente indica esta posición. Gire el control a la derecha para aumentar la cantidad de Bass o Treble. Gire el control a la izquierda para disminuir la cantidad de Bass o Treble. Los controles de Tone (Tono) no afectan a las grabaciones hechas usando las salidas Tape pero afectan a las señales que van a la salida Pre-amp (Pre-Out 1 & 2). FRANÇAIS

9. TONE DEFEAT (ANULACION DE TONO)

El interruptor TONE DEFEAT desvía la sección de control de tono del NAD C 372. Si los Controles de Tono no se usan normalmente y se dejan en la posición de las 12 horas, es aconsejable desconectar completamente la sección de Control de Tono usando este interruptor. En la posición ‘out’ (afuera), los circuitos de Control Tone están activos, si se empuja el interruptor TONE DEFEAT ‘in’ (adentro) se desvía la sección de Control Tone. DEUTSCH

10. BALANCE (EQUILIBRIO)

El control BALANCE ajusta los niveles relativos de los altavoces de izquierda y derecha. La posición de las 12 horas da un nivel igual a los canales izquierdo y derecho. Hay un detente que indica esta posición. Girando el control a la derecha se mueve el equilibrio a la derecha. Girando el control a la izquierda se mueve el equilibrio a la izquierda. El control BALANCE no afecta a las grabaciones hechas usando las salidas Tape pero afecta a las señales que van a la salida Pre-amp (Pre-Out 1 & 2). ESPAÑOL

11. VOLUME (VOLUMEN)

El control VOLUME ajusta el nivel general de las señales que se alimentan a los altavoces. Está accionado por motor y se puede ajustar desde el equipo manual de control remoto. El control VOLUME no afecta a las grabaciones hechas usando las salidas Tape pero afecta a las señales que van a la salida Pre-amp (Pre-Out 1 & 2).

12. INDICADOR DE BRIDGE MODE

El indicador de BRIDGE MODE se enciende (ámbar) cuando se pone el C 372 en Bridge Mode. Vea también el capítulo “Conexiones del Panel Trasero”, sección 12; “Bridge Mode” para más información. ITALIANO RECORDING (GRABACION)

PARA HACER UNA GRABACION

Cuando se selecciona cualquier fuente de sonido, su señal se alimenta también directamente a cualquier máquina de cintas conectada a las salidas TAPE 2 o TAPE 1 OUTPUTS para grabaciones. PORTUGUÊS

COPIA DE CINTA A CINTA

Usted puede copiar entre dos máquinas de cinta conectadas a su NAD C 372. Ponga la cinta de fuente en la grabadora conectada a Tape 2 y la cinta en blanco en la grabadora conectada a Tape 1. Si se selecciona TAPE 2 Input usted puede ahora grabar de la Tape 2 a la Tape 1 y controlar la señal procedente de la cinta original. SVENSKA BI-AMPING (BIAMPLICACION) Algunos altavoces tienen terminales separados de conexión para las secciones LF (Low Frequency) (frecuencia baja) y HF (High Frequency) (frecuencia alta) del altavoz. Esta prestación permite poner estos altavoces en “Bi-Amp”, en la que se usa un amplificador de potencia separado para la sección LF y HF, lo cual puede mejorar la calidad general del sonido.

El NAD C 372 provee dos conjuntos de salidas de preamplificador (PREOUT 1 & 2) para facilitar las conexiones para Bi-Amping. Además, el nivel de PRE-OUT 2 puede reducirse respecto a PRE-OUT 1 para que sirva para amplificadores de potencia con diferente ganancia (factor de amplificación) Para ajustar el C 372 con amplificadores de potencia decida primero qué amplificador de potencia tiene la ganancia más alta. Esto se hace fácilmente comparando el nivel de elevación de sonido de los amplificadores de potencia de un sistema idéntico (mantenga el control de volumen al mismo nivel, use la misma fuente de sonido y los mismos altavoces). El amplificador en que se escuche el sonido más fuerte tiene la ganancia más alta (observe que no ha de ser necesariamente el amplificador más potente de los dos). Conecte el amplificador con ganancia más alta a las tomas PRE-OUT 2 (No. 10); el otro amplificador de potencia a las tomas PRE-OUT 1 (No. 8). A partir de la posición de nivel máximo (0dB), use el control VOLUME PRE-OUT 2 (No. 11) para reducir el nivel de salida de PRE-OUT 2 de modo que el nivel de volumen de ambos amplificadores de potencia coincida exactamente. NOTAS: La ganancia del amplificador de potencia del NAD C 272 es idéntica a la del amplificador de potencia incorporado del C 372 (de hecho, las secciones de amplificador de potencia del C 272 y del C 372 son casi idénticas). Cuando se combina con el NAD C 272 para BiAmping, deje la salida PRE-OUT 1 conectada, con las conexiones provistas, a MAIN-IN. Conecte el C 272 a la salida PRE-OUT 2. Ajuste el control VOLUME PRE-OUT 2 a su posición máxima. Las conexiones provistas para conectar desde PRE-OUT 1 con MAIN-IN pueden usarse también para conectar desde PRE-OUT 2 a MAIN-IN, si el amplificador de potencia del C 372 tiene la ganancia más alta. Ponga siempre en Off el C 372 y los amplificadores de potencia externos antes de conectar o desconectar cualquier cosa desde Pre-Out y las tomas Main-In. POWERDRIVE Para cumplir los diversos requisitos de accionamiento de alta corriente y de alta potencia dinámica, nuestro circuito de amplificador PowerDrive contribuirá a nuestra buena reputación en cuanto a una asombrosa y efectiva potencia. Al incorporar un segundo raíl de alta tensión a nuestra alimentación de alta corriente, conseguimos una “sobreexcitación” que casi puede doblar la potencia continua en base a una potencia dinámica a corte plazo. Este es un desarrollo más y un perfeccionamiento de nuestro famoso circuito “Power Envelope”, utilizado por NAD en las décadas de los años 80 y 90. PowerDrive se diferencia de Power Envelope en que proporciona mayor estabilidad del amplificador y la habilidad de accionamiento de baja impedancia, dando lugar a menor distorsión durante el accionamiento de altavoces reales con material de programa real.

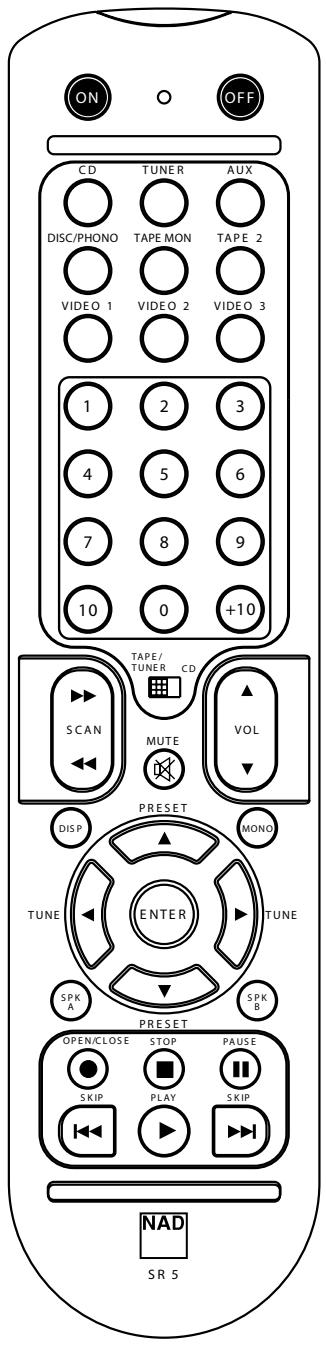

EQUIPO MANUAL DE CONTROL REMOTO

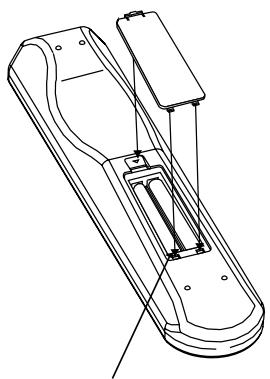

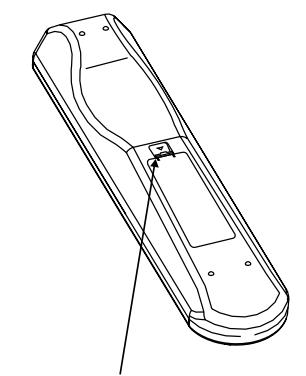

(VEA LA FIGURA 3) El mando a distancia maneja todas las funciones clave del NAD C 372 y posee mandos adicionales para operar a distancia todas los aparatos Sintonizadores, Casete y CD de NAD. Funcionará hasta una distancia de 16 pies (5 metros). Se recomiendan pilas alcalinas para máxima duración en servicio. Deberán montarse cuatro pilas AAA (R 03) en el compartimiento de las pilas situado en la parte posterior del mando a distancia. Al cambiar las pilas, cerciórese de que se colocan en la posición correcta tal como se indica en la base del compartimiento de las pilas. Sírvase consultar las secciones anteriores del manual en las que se ofrece una descripción completa de las funciones individuales. MUTE (SILENCIAMIENTO) Pulse el botón de SILENCIAMIENTO (MUTE) para desconectar temporalmente el sonido de los altavoces y de los cascos de auriculares. El modo de silenciamiento se indica parpadeando el indicador de entrada activa situado en el panel delantero. Pulse SILENCIAMIENTO (MUTE) otra vez para restablecer el sonido. El silenciamiento no afecta a grabaciones realizadas utilizando las salidas de Cinta (Tape), pero sí afectará a la señal que va a las salidas del preamplificador (Preamp) (Salidas del preamplificador (Pre-Out) 1 y 2). INPUTS (ENTRADAS) Los botones selectores de entradas realizan las mismas funciones que las de los botones de igual denominación situados en el panel delantero. NOTAS: El mando a distancia suministrado con el C 372 es de tipo universal NAD, diseñado para operar varios modelos NAD. Algunos botones de este mando a distancia no son operativos ya que el C 372 no soporta sus funciones. Los botones selectores de entradas Vídeo 2 y Vídeo 3 (dentro de la sección Nº 2) del mando a distancia no son operativos en el caso del C 372. La luz solar directa o el alumbrado ambiental muy brillante pueden afectar a la distancia y al ángulo de operación del mando a distancia. ENGLISH FRANÇAIS DEUTSCH

CONTROL DE MAQUINAS DE CASSETTE

(para utilizarlo con sencillas Platinas de Casete de NAD) activa la Reproducción hacia adelante. Púlselo para situar la platina de casete en grabación-pausa Pulse Reproducción (Play) para iniciar la grabación. Para la Reproducción o la Grabación. activa el Rebobinado (Rewind). activa el Avance Rápido hacia delante (Fast Forward). El interruptor CINTA/SINTONIZADOR – CD (TAPE/TUNER – CD) aplica controles de la cinta a las teclas de transporte cuando está en la posición CINTA/SINTONIZADOR (TAPE/TUNER) y aplica controles del CD a las teclas de transporte cuando está en la posición CD. ESPAÑOL

Estos botones realiza las mismas funciones que los del panel delantero. Los botones de los Altavoces A y B activan o desactivan los altavoces conectados respectivamente a los terminales de Altavoces A y Altavoces B del panel trasero. Pulse A para encender (On) o Apagar (Off) los altavoces conectado a los terminales A. Pulse B para encender (On) o Apagar (Off) los altavoces conectado a los terminales B. El indicador situado directamente encima de los botones muestra el estado de los altavoces A y B.

CONTROL DE TOCADISCOS CD

(para utilizarlo con el Reproductor CD/DVD de NAD) activa Pausa (Pause) activa Parada (Stop) activa Reproducción (Play) o alterna entre Reproducción (Play) y Pausa (Pause) o activa el salto de Pista (Track). Púlselo una vez para ir respectivamente a la pista siguiente o para volver al principio de la pista actual o anterior. activa Abrir/Cerrar la caja del CD; Púlselo una vez para abrir la caja de CD y luego púlselo una vez más para cerrar la caja del CD e iniciar la reproducción. El interruptor CINTA/SINTONIZADOR – CD (TAPE/TUNER – CD) aplica controles de la cinta a las teclas de transporte cuando está en la posición CINTA/SINTONIZADOR (TAPE/TUNER) y aplica controles del CD a las teclas de transporte cuando está en la posición CD. ITALIANO ENCENDIDO Y APAGADO DE LA ALIMENTACIÓN El mando a distancia C 372 de NAD cuenta con botones independientes para el Encendido (On) y Apagado (Off). Esto puede resultar especialmente útil para mantener en sincronización los componentes de que se componga un sistema. De este modo, todos los componentes se situarán en reserva (stand-by) cuando se pulsa Apagado (Off) o se situarán en modo de operación cuando se pulse el Encendido (On), en vez de que algunos componentes se enciendan cuando el amplificador se conecta a Reserva (Stand-by). (Téngase en cuenta que los demás componentes han de poder responder también a las órdenes independientes de Encendido (On) y Apagado (Off)). Pulse el botón de ENCENDIDO (ON) para cambiar la unidad desde Reserva (Stand-by) al modo de funcionamiento. El indicador de Reserva (Stand-by) (Fig. 2; Nº. 2) cambiará de ámbar a rojo y luego a verde y el indicador de la última entrada seleccionada parpadeará y se encenderá. Pulse el botón de APAGADO (OFF) para cambiar la unidad a Reserva (Stand-by): El indicador se encenderá en amarillo. CONTROL TUNER (para utilizarlo con el Sintonizador de NAD) TUNE explora respectivamente las frecuencias más altas o más bajas de las estaciones tanto para AM como para FM. PRESET selecciona respectivamente el número más alto o más bajo del preajuste de estaciones. PORTUGUÊS Cuando se recibe una orden del mando a distancia, parpadeará el indicador de Reserva (Standby) / protección. Tenga en cuenta que el indicador parpadeará también cuando se reciban órdenes no necesariamente para el C 372 sino también para otros componentes del sistema. SVENSKA MASTER VOLUME (VOLUMEN PRINCIPAL) Pulse los botones del VOLUMEN PRINCIPAL (MASTER VOLUME) para aumentar o disminuir respectivamente el nivel de intensidad sonora. Suelte el botón cuando alcance el nivel deseado. El mando motorizado del volumen situado en el panel delantero indicará el nivel fijado. Los botones del Volumen Principal no afecta a grabaciones realizadas utilizando las salidas de Cinta (Tape), pero sí afectará a la señal que va a las salidas del preamplificador (Preamp) (Salidas del preamplificador (Pre-Out) 1 y 2).

Conductor de alimentación eléctrica CA no enchufado o no conectado Monitor Tape 1 seleccionado Mute conectado Conexiones traseras Pre-out/Main-in amp no puestas No hay altavoces seleccionados

Seleccione los altavoces apropiado (A y/o B)

Control Balance no centrado Altavoz no bien conectado o dañado Conductor de entrada desconectado o dañado

Centre control Balance Compruebe conexiones y altavoces Compruebe conductores y conexiones

Altavoces cableados fuera de fase

Bridge Mode seleccionado cuando los altavoces están conectados normalmente

Compruebe las conexiones de todos los altavoces del sistema Desactive Bridge Mode

Pilas descargadas o mal insertadas Ventanillas de transmisor o receptor de Rayos Infrarrojos obstruidas Receptor de Rayos Infrarrojos bajo luz solar directa o luz ambiente brillante

Compruebe o cambie las pilas Quite la obstrucción

Coloque el equipo lejos de la luz solar directa, reduzca la luz ambiental NO FUNCIONA EL EQUIPO DE MANO DE CONTROL REMOTO

Compruebe si el conductor de CA está enchufado y la alimentación está conectada Deseleccione Monitor Tape 1 Desconecte Mute Monte conexiones FRANÇAIS

Ponga amplificador en Off y compruebe conexiones de cable de altavoz en ambos altavoces en el panel trasero del amplificador y ponga en On amplificador de altavoces.

Amplificador recalentado.

Impedancia total de altavoces demasiado baja

Ponga amplificador en off. Asegure que las ranuras de ventilación de arriba y abajo del amplificador no están bloqueadas. Enfriado el amplificador, póngalo en On. Asegure que la impedancia total de altavoces no sea inferior a 4 ohmios. Compruebe los cables de altavoz en cuanto a cortocircuitos 2 x 170W 2 x 220W 2 x 340W 0,02% 0,003% >150 1,22 V / 20k ohmios/470 pF ±0.3dB >120dB >100dB Sí, SR 5 SVENSKA ESPECIFICACIONES

SECCION DE AMPLIFICADORES

Salida de potencia Modo Estéreo (8 ohmios dentro de distorsión nominal) Potencia dinámica IHF; 8 ohmios Potencia dinámica IHF; 4 ohmios Distorsión harmónica total a potencia nominal Distorsión IM a potencia nominal Factor de amortiguación 8 ohmios Sensibilidad de entrada e impedancia Respuesta de frecuencia 20 a 20.000 Hz Relación señal/ruido; ref potencia nominal / 8 ohmios (A-WTD) Relación señal/ruido; ref 1W / 8 ohmios (A-WTD) Mando a distancia PORTUGUÊS ITALIANO

ESPAÑOL Problemas Las especificaciones están sujetas a cambio sin previo aviso. Para la información más reciente acerca de su C 372, documentación y características actualizadas, sírvase visitarnos en www.nadelectronics.com
