BRUKSANVISNING C372 NAD

1 Anslut högtalare till högtalarkontakterna och signalkällorna till respektive ingångskontakt.
2 Koppla först in nätsladden i C 372, och sedan i vägguttaget.
3 Tryck på POWER för att sätta på NAD C 372.
4 Tryck på önskad ingångskälla.

TÄNK PÅ FÖLJANDE VID INKOPPLING

NAD C 372 bör placeras på en jämn stabil yta. Undvik att placera apparaten så att den utsätts för direkt solljus, står nära värmekällor eller utsätts för fukt. Sörj för god ventilation runt apparaten. Placera inte apparaten på en mjuk yta som t.ex. en matta. Placera inte apparaten på en instängd plats som en bokhylla eller i ett skåp som kan hindra luftflödet runt apparatens lufthål. Se till att apparaten är avslagen innan några anslutningar görs.

Anslutningskontakterna är färgkodade för att underlätta inkoppling. Röd och vit är höger respektive vänster kanal, gula är för NAD-Link. Använd signalkablar av hög kvalitet, konsultera din handlare angående val av bra signalkablar. Försäkra dig om att kablar och kontakter inte är skadade på något sätt och att alla kablar är ordentligt intryckta i kontakterna.

För bästa prestanda skall högtalarkablar av god kvalitet användas. Vi rekommenderar att man använder kablar med en grovlek på minst 1,5mm. Om apparaten inte skall användas under en längre tid bör nätsladden kopplas ur vägguttaget.

Om det skulle komma vatten i apparaten så måste strömmen brytas omedelbart genom att nätsladden kopplas ur vägguttaget. Innan apparaten får tas i bruk måste den gås igenom av en auktoriserad verkstad. Avlägsna inte locket på apparaten själv, det finns inga delar i apparaten som du som kund själv kan åtgärda. Vid rengöring använder man en ren mjuk trasa, vid behov lätt fuktad. Använd inga starka lösningsmedel på höljet då det kan skada finishen, en mild tvållösning kan användas mot fettfläckar etc.

ANSLUTNINGAR PÅ APPARATENS BAKSIDA. (SE FIG. 1)

1. DISC INGÅNG

En extra ingång som kan användas till alla ljudkällor med signal på linjenivå av typen: CD, Mini Disc eller signal från ett separat grammofonsteg. Anslut signalkällans höger och vänster audioutgångar till denna ingång med en RCA kabel.

2. CD INGÅNG

Här ansluter du din Cd-spelare eller någon annan signalkälla med linjenivåsignal kopplas in här istället. Anslut signalkällans höger och vänster audioutgångar till denna ingång med en RCA kabel. NAD C 372 kan bara hantera analoga signaler från CD spelare.

3. INGÅNG FÖR VIDEOLJUD

Här kan du ansluta en ljudsignal från en HiFi video (eller TV/Satellit/Kabeldekoder) eller någon annan linjesignal. Anslut signalkällans höger och vänster audioutgångar till denna ingång med en RCA kabel. Observera att detta är endast en ingång.

4. AUX INGÅNG (EXTRA INGÅNG)

AUX är en extra ingång som kan användas till alla ljudkällor med signal på linjenivå, t..ex. en extra CD spelare. Anslut signalkällans höger och vänster audioutgångar till denna ingång med en RCA kabel.

5. INGÅNG FÖR RADIODEL

Här ansluter du din radiodel. Om du inte har någon radiodel kan någon annan signalkälla med linjenivåsignal kopplas in här istället. Anslut signalkällans höger och vänster audioutgångar till denna ingång med en RCA kabel.

6. IN OCH UTGÅNG FÖR BANDSPELARE 2

Anslutningar för analog inspelning och avspelning av ytterligare ett kassettdäck eller motsvarande enhet. Använd två par RCA kablar. Anslut en kabel från TAPE 2 OUT på C 372 till däckets LINE IN kontakter, och en andra kabel till däckets LINE OUT kontakter till TAPE 2 IN kontakter.

7. IN OCH UTGÅNG FÖR BANDSPELARE 1

Anslutningar för analog inspelning och avspelning av ett kassettdäck eller motsvarande enhet. Använd två par RCA kablar. Anslut en kabel från TAPE 1 OUT på C 372 till däckets LINE IN kontakter, och en andra kabel till däckets LINE OUT kontakter till TAPE 1 IN kontakter.

8. PRE OUT 1

I normalfall är denna utgång ihopkopplad med MAIN IN ingången (Nr 9) med de medföljande byglarna. Anslutningarna är ör att koppla in externa effektförstärkare eller signalprocessorer, t.ex. en Surrounddekoder. För att ansluta NAD C 372 till en extern enhet avlägsnar du byglarna. Anslut ett par signalkablar till höger och vänster "Audio Input" kontakt på effektförstärkaren eller processorn till "PRE OUT" kontakterna.

OBSERVERA att nivån på "Pre Out" signalen följer inställningen på volymreglaget och tonkontrollerna. Tänk på att se till att alla apparater är avslagna innan några anslutningar görs till PRE OUT 1 & 2 och MAIN IN.

9. MAIN IN

Anslutningar för en extern effektförstärkare eller signalprocessor, t.ex. en Surrounddekoder. I normalfall är dessa sammankopplade med PRE OUT kontakterna (Nr 8) med de medföljande metallbyglarna. För att ansluta NAD C 372 till en extern enhet avlägsnar du byglarna. Anslut ett par signalkablar till höger och vänster "Audio output" kontakt på effektförstärkaren eller processorn till "PRE OUT" kontakterna.

TÄNK PÅ ATT se till att apparaterna är avslagna innan några anslutningar görs till PRE OUT 1 & 2 och MAIN IN.

10. PRE OUT 2

PRE OUT 2 kan användas för att koppla in ytterliggare en effektförstärkare. "VOLUME PRE OUT 2" kontrollen (Nr 11) kan användas för att dämpa nivån på utgången med upp till -12dB. Om kontrollen står i maxläge (0 dB läget), är nivån densamma som på PRE OUT 1

Om du använder två par effektförstärkare speciellt för Bi-Amping, skall du ansluta den effekt förstärkaren med högst signalkänslighet till PRE OUT 2. Genom att justera signal nivån med kontrollen (Nr 11) kan du matcha nivåerna på de båda effektförstärkarna.

OBSERVERA att nivån på "Pre Out" signalen följer inställningen på volymreglaget och tonkontrollerna. Tänk på att se till att alla apparater är avslagna innan några anslutningar görs till PRE OUT 1 & 2 och MAIN IN.

11. VOLYM PRE OUT 2

Med denna volymkontroll kan du justera nivån på utsignalen på PRE OUT 2 utgången. Utsignalen kan regleras mellan 0 dB till - 12 dB. Om kontrollen står i maxläge (0 dB läget), är nivån densamma som på PRE OUT 1. Se även kapitlet om Bi-Amping för mer information.

TÄNK PÅ ATT se till att apparaterna är avslagna innan några anslutningar görs till PRE OUT 1 & 2 och MAIN IN.

12. BRYGGKOPPLING

NAD C 372 kan användas som en del av en högeffekts stereo eller hemmabioanläggning genom att koppla till ytterliggare effektförstärkare. Om effektdelen i C 372 skall användas för att driva enbart en högtalare kan man använda bryggkoppling för att koppla om höger och vänster kanal till en enda kanal med betydligt högre effekt. Omkopplaren skall då slås över i läge "Bridge" och anslut terminalerna "L+" till högtalarens positiva terminal och "R+" till högtalarens negativa terminal. Anslut källan till vänster MAIN-IN ingång.

I bryggkopplat läge lämnar förstärkaren ungefär 300W i en högtalare med 8 ohms impedans. I detta läge upplever förstärkaren det som om impedansen på högtalarna halveras. I bryggkopplat läge är det viktigt att högtalaren har en impedans på minst 8 Ohm. Högtalare med lägre impedans kan överhetta förstärkaren vid höga nivåer.

Lysdioden för bryggkoppling på frontpanelen (figur 2, nr 2) lyser när bryggkoppling är inkopplat.

VIKTIGT: Anslut ingenting till den högra MAIN -IN ingången (Nr 9) i bryggkopplat läge. Tänk på att se till att apparaterna är avslagna innan några anslutningar görs till PRE OUT 1 & 2 och MAIN IN.

13. SOFT CLIPPING™

När en förstärkare drivs så att den angivna effekten överskrids "klipper" förstärkaren. Det innebär att topparna på vågformerna klipps av och ljudet låter sprucket och obehagligt. Risken att förstöra högtalarna är mycket stor om en förstärkare klipper. NADs SOFT CLIPPING är en krets som reducerar graden av klippning mjukt så att ljudet inte förvrängs lika mycket.

Om du bara lyssnar på musik med ganska låg nivå kan du låta denna funktionen vara fränkopplad. Men den bör användas om man kan tänkas spela så högt att förstärkaren kommer att arbeta på gränsen av sin förmåga. En lysdiod på apparatens framsida indikerar att funktionen är inkopplad.

14. IR IN/OUT.

IR IN/OUT anslutningarna används för att skicka fjärrkontrollkommandon mellan olika enheter utrustade med IR IN/OUT. Det ger dig möjlighet att kontrollera din anläggning med NAD komponenter (som t.ex. radiodel, Cd-spelare eller kassettdäck) som också är utrustade med IR IN/OUT från förstärkarens fjärrkontroll. För att kunna styra fler enheter än C 372 så måste dessa kopplas ihop via IR IN/OUT. Flera enheter kan seriekopplas så att anläggningens samtliga fjärrkontrollfunktioner kan styras centralt.

Observera : Vi rekommenderar att inte koppla in IR IN/OUT om apparaterna har egen fjärrkontrollmottagare och är placerade tillsammans. Om du kan manövrera apparaterna utan IR IN/OUT med fjärrkontrollen, behöver inte IR IN/OUT anslutas. Koppla aldrig ihop den sista apparaten i en IR IN/OUT kedja med den första. Koppla ur alla apparater från nätuttagen innan du gör några anslutningar med IR IN/OUT.

15. 12V TRIGGER UTGÅNG

Denna utgången kan man använda för att kontrollera av- och påslag av annan utrustning t.ex. slutsteg eller radiodel etc. som är utrustade med en "Trigger" funktion för fjärrstyrt av- och påslag. 12V Trigger utgången skickar en signal varje gång C 372 slås på eller från Stand-by läge. För att kunna styra av- och påslag på en extern komponent genom C 372, ansluter du 12V utgången från C 372 till den andra apparatens motsvarande ingång. Kontakten är en standard mini tele plugg 3,5mm (mono), Spetsen är den positiva och andra jord.

Kontrollera specifikationerna på de komponenter du skall ansluta så att du förvissar dig om att de är kompatibla med NADs utgång.

Utgångsspänningen är 12 Volt likspänning. Maximal ström får ej överstiga 200mA. NADs egna 12Volt ingångar drar i storleksordningen 10mA. Innan några anslutningar görs skall apparaten kopplas från elnätet. Om ovanstående instruktioner inte beaktas kan skada uppstå på C 372 eller anslutna apparater. Om du är osäker på anslutningar, installation och användning, bör du kontakta din NAD handlare.

NAD C 372 är utrustad med två par högtalarkontakter. Använd "A" för dina ordinarie högtalare och "B" för dina extra högtalare, t.ex. i ett annat rum. Om du skall använda förstärkaren som vanligt ansluter du höger högtalare till terminalerna märkta "R+" och "R-" och försäkra dig om att "R+" är ansluten till högtalarens pluspol och "R-" är ansluten till högtalarens minuspol. Anslut vänster högtalare till "L+" och "L-" på samma sätt.

I bryggkopplat läge ansluter du enbart en högtalare till terminalerna markerade med "R+" och "L+" så att "L+" kopplas till högtalarens positiva terminal och "R+" kopplas till den negativa terminalen. Se även avsnittet "Bryggkoppling" i detta kapitel (Nr 12). Använd högtalarkablar med en grovlek på minst 1,5mm2 och av god kvalitet. Högtalarterminalerna klarar av höga effekter och kan anslutas på flera olika sätt.

SKALADE KABLAR OCH "PIN"-KONTAKTER

Sära på kablarna och skala av ungefär en centimeter isolering på varje kabel och tvinna ihop änden på varje kabel för sig. Skruva ur hylsan på högtalarterminalen och för in den skalade änden på kabeln eller pinkontakten i det hål som finns igenom sidan på kontakten och spänn åt hylsan så hårt som förnuftet medger. Kontrollera så att inga lösa koppartrådar hänger löst utanför kontakten och kan orsaka kortslutning. En pinkontakt är ett tunt metallstift som kläms eller löds fast i änden på kabeln. Stiftets smala ände kan sedan träs igenom högtalarterminalen på tvären genom det hål som finns där, hylsan på terminalen spännes sedan åt så att stiftet läses.

OBSERVERA: Försäkra dig om att högtalarna har en impedans på 4 ohm eller mer när du ansluter ett par högtalare. Om du skall ansluta två par högtalare samtidigt skall dessa ha en impedans som är på 8 ohm eller mer.

17. SWITCHAT NÄTUTTAG

Nätsladden från någon annan apparat kan anslutas i detta uttag. Apparater som ansluts här kan sättas på och stängas av med huvudströmbrytaren eller via Stand-by knappen på fjärrkontrollen.

De anslutna apparaternas sammanlagda strömförbrukning får ej överstiga 100W.

18. IEC NÄTBRUNN

NAD C 372 levereras med en separat nätkabel. Innan denna ansluts till ett vägguttagbör du se till att den sitter säkert ansluten i NAD C 372s nätbrunn först. Koppla alltid ur nätkontakten ur väggkontakten först innan du kopplar ur den ur C 372s nätbrunn.

KONTROLLER PÅ APPARATENS FRAMSIDA (SE FIG. 2)

1. AV/PÅ KNAPP

Man sätter på apparaten med POWER knappen och efter ett par sekunder lyser Stand-By indikatorn (nr 2) rött och efter ett litet tag grönt för att visa att apparaten är klar att använda.

Ytterligare ett tryck på POWER knappen stänger av apparaten helt. Den svarar nu inte på några fjärrkontrollkommandon.

FJÄRRKONTROLL (SE FIGUR 3): AV/PÅ KNAPPAR

Tryck på POWER knappen för att sätta på C 372. Stand-by indikatorn blir orange. Trycker du på POWER-knappen igen, stänger du av apparaten helt och den svara inte på kommandon från fjärrkontrollen. NAD 372 har separata knappar för AV och PÅ. Detta kan vara användbart för att se till att alla apparater i anläggningen sätts på och av samtidigt. (Apparaterna måste kunna reagera på separata av – och på-kommandon).

Tryck på ON knappen för att sätta på apparaten från Stand-by till "PÅ". Stand-by indikatorn (figur 2, nr 2) ändrar färg från orange till rött och sedan till grönt efter ett litet tag och den senast använda signalkällan tänds. Tryck på OFF knappen för att stänga av apparaten till Stand-by läge. Stand-by indikatorn ändrar färg till orange.

OBSERVERA: I Stand-by läge förbrukar C 372 mycket lite effekt. Vi rekommenderar dock att man stänger av apparaten helt om den inte skall användas på ett par dagar. Stäng av den helt genom att trycka på POWER knappen på apparatens framsida (nr 1). Nu släcks alla lampor.

2. STAND-BY/SKYDDSLÄGESINDIKATOR

När man slår på apparaten, tänds indikatorn med orange sken i Stand-By läge. När man trycker på någon ingångsknapp kommer dioden att lysa rött ett tag och efter ett tag med grönt sken när förstärkaren är klar att använda.

I de fall förstärkaren utsätts för överansträngning som t.ex. överhettning, extremt låg högtalarimpedans eller kortslutning kommer förstärkaren att koppla in sina skyddskretsar. Indikatorn lyser då rött och ljudet tystnar. I sådana fall skall förstärkaren stängas av. Avvakta tills den svalnat och/eller kontrollera alla anslutningar till högtalarna. Kontrollera att högtalarimpedansen inte understiger fyra ohm. Så snart orsaken till att skyddskretsarna slagit till åtgärdats kan förstärkaren slås på igen.

Diagrammet nedan visar funktionen för Stand-by/skyddslägesindikatorn:

	Grönt	Orange	Rött
Normal drift	●
Stand-by		●
Skyddsläge			●

3. HÖRLURSUTTAG

För lyssning i hörlurar finns ett 6.3mm (1/4") hörlursuttag på frontpanelen och den kan driva alla konventionella hörlurar oavsett impedans.

När hörlurarna kopplas in, kopplas högtalarna bort. För att åter lyssna via högtalarna skall hörlurarna kopplas ur. När du lyssnar i hörlurar kan du reglera volym, bas, diskant och balans som vanligt. Om dina hörlurar har en annan typ av anslutningskontakt, t.ex. en 3,5 mm "Walkman" måste du skaffa en passande adapter.

VARNING! Innan hörlurarna kopplas in eller ur bör du vrida ner volymen. Tänk på att lyssning på höga ljudnivåer kan skada din hörsel.

4. HÖGTALARE A & B

Med dessa knappar kan du koppla in respektive koppla ur de högtalare du anslutit till högtalarterminalerna på baksidan. Det finns en indikator ovanför respektive knapp som visar vilket högtalarpar som är inkopplat.

Om bägge paren (A & B) har valts så spelar bägge paren parallellt. Om bägge paren stängts av är det tyst. Detta är en bra inställning om du vill lyssna i hörlurar utan att störa någon. (Nr 3)

OBSERVERA: Sänk alltid volymen innan du sätter på eller stänger av högtalarna.

När du använder både A & B samtidigt, se då till att den totala impedansen är mer än 8 ohm. Se tabellen nedan:

Bryggkopplat läge	Stereoläge
En högtalare 8 minimum	En högtalare 4 minimum
Två högtalare 16 minimum	Två högtalare 8 minimum

5. INGÅNGSVÄLJARE

De här knapparna används för att välja vilken signalkälla på C 372 som höras i högtalarna och skickas till Tape utgångarna och PRE OUT.

Knapparna på fjärrkontrollen har samma funktion som knapparna på apparaten utom Tuner, se nedan. Varje knapp har en grön lysdiod som visar vilken ingång som valts.

DISC Väljer den källa på linjenivå som kopplats på DISC ingången som aktiv ingång.

CD Väljer Cd-spelare (eller annan källa på linjenivå) som kopplats på CD ingången som aktiv ingång.

VIDEO Väljer den videoljudkälla (eller annan källa på linjenivå) som kopplats på VCR ingången som aktiv ingång.

AUX Väljer den källa på linjenivå som kopplats på AUX ingången som aktiv ingång.

TUNER Väljer radiodelen (eller annan källa på linjenivå) som kopplats på Tuner ingången som aktiv ingång.

TAPE 2 Väljer TAPE 2 som aktiv ingång.

TAPE 1 MONITOR Väljer utgången på en ansluten bandspelare när man spelar upp band eller monitorlyssnar på en inspelning som görs via TAPE 1 ingången. Tryck på Tape 1 knappen en gång för att välja den och en gång till för att koppla ur.

Tape 1 är en monitoringång som inte påverkar vilken källa som valts.

Till exempel om man valt CD som aktiv ingång när man trycker in Tape 1, kommer CD fortfarande att vara aktiv och skickas till både Tape 1 och Tape 2 utgångarna. Ljudet ut i högtalarna är det som kommer från TAPE 2 ingångarna.

Förutom den orange lysdioden för TAPE 1 kommer lysdioden för signalkällan att lysa för att visa vilken ingång som är aktiv i monitorläget.

TÄNK PÅ ATT Fjärrkontrollen som följer med C 372 är en universal NAD fjärrkontroll. Det innebär att den kan styra flera olika NAD modeller och att vissa knappar inte används. På NAD C 372 används inte knapparna VIDEO 2 och VIDEO 3.

6. FJÄRRKONTROLLMOTTAGARE

Sensorn, som sitter bakom det runda fönstret, tar emot de infraröda signalerna från fjärrkontrollen. Det måste vara fri sikt mellan fjärrkontrollen och mottagaren för att den skall fungera. Om någonting skymmer mottagaren kan det hända att den inte reagerar på fjärrkontrollkommandona.

TÄNK PÅ ATT När mottagaren tar emot kommandon blinkar Standby indikatorn. Den kan även blinka när andra fjärrkontroller används i systemet. Starkt solljus eller innebelysning riktad mot apparaten kan påverka fjärrkontrollens funktion.

7. SOFT CLIPPING™ INDIKATOR

En grön lysdiod visar att Soft Clipping™ läget är inkopplat. Se även kapitlet om "Anslutningar på apparatens baksida" del 13 för mer information.

8. BAS & DISKANTKONTROLLER.

NAD C 372 är utrustad med bas och diskantkontroller för man skall kunna justera klangbalansen.

När kontrollen står rakt upp (klockan 12) påverkas signalen inte, ett klickläge visar att den står i mitten. Om basen eller diskanten skall ökas, skall reglaget vridas medsols, om du vill minska skall reglaget vridas motsols. Bas och diskantkontrollerna påverkar inte vid inspelning men påverkar signalen ut på förförstärkarutgången (PRE OUT 1 & 2).

8. TONE DEFEAT

Knappen märkt TONE DEFEAT gör att tonkontrollerna kopplas förbi på NAD C 372. Om man normalt inte använder tonkontrollerna rekommenderar vi att man kopplar förbi dem med denna knapp. I intryckt läge går signalen förbi tonkontrollerna. Om knappen är uttryckt passerar signalen tonkontrollerna och kan regleras.

10. BALANSKONTROLL

Balanskontrollen justerar den relativa nivån mellan höger och vänster kanal. Mittläget ("klockan 12") ger lika nivå i höger och vänster kanal. Ett klickmärke visar vad som är mittläge. För att reglera balansen, vrid kontrollen åt det hållet ökad styrka önskas. Balanskontrollen påverkar inte inspelningar men påverkar signalen ut på förförstärkarutgången (PRE OUT 1 & 2).

11. VOLUME.

Volymkontrollen justerar styrkan på den signal som matas till högtalarna. Den är också motordriven och kan styras från fjärrkontrollen. Den påverkar inte inspelningar som görs via TAPE utgångarna men påverkar signalen ut på förförstärkarutgången (PRE OUT 1 & 2).

12. BRYGGKOPPLINGSINDIKATOR

Denna indikator är tänd om förstärkaren är bryggkopplad. Se även kapitlet "Anslutningar på apparatens baksida", del 12 för mer information.

INSPELNING

FÖR ATT GÖRA EN INSPELNING

När någon källa valts sänds dess signal även till de bandspelare som anslutits till TAPE 2 och 1 utgångarna för inspelning.

BANDKOPIERING

Man kan kopiera band mellan två bandspelare anslutna till NAD C 372. Sätt i källkassetten i bandspelaren ansluten till TAPE 2 och ett tomt band i bandspelaren ansluten till TAPE 1. Genom att välja TAPE 2 ingången kan man nu kopiera TAPE 2 till TAPE 1 och lyssna på signalen från originalbandet.

BI-AMPING

Vissa högtalare har separata anslutningar för högfrekvens- (HF) och lågfrekvensdelen (LF) av högtalaren. Detta ger möjlighet för så kallad "Bi-Amping" där varje högtalare drivs av två förstärkarsteg istället för ett. Resultatet blir oftast en förbättring av ljudkvaliteten.

NAD C 372 har två par förförstärkarutgångar (PRE OUT 1 & 2) för att underlätta en sådan konfiguration. Utöver detta kan nivån på PRE OUT 2 reduceras i förhållande till PRE OUT 1 så att man kan kompensera för slutsteg med olika ingångskänslighet och förstärkning så att de får samma utsignalnivå för varje given volyminställning.

Innan ni kopplar in två slutsteg bör ni klargöra vilket av de två stegen som har den högsta förstärkningsfaktorn (det behöver inte vara den med högst uteffekt). Detta gör man genom att spela på dem på samma volyminställning och på samma högtalare. Den förstärkare som spelar högst i denna kombination har högst förstärkning och skall kopplas till PRE OUT 2 och den andra kopplas till PRE OUT 1. Utgå från maxnivån (0dB) och använd VOLUME PRE OUT 2 ratten (nr.10) för att sänka nivån på PRE OUT 2 så att bägge slutstegen spelar med samma nivå.

OBSERVERA: NAD C 272 har samma förstärkningsfaktor som NAD C 372 (deras slutsteg är i princip identiska). Om man väljer att kombinera med NAD C 272 för Bi-Amping skall PRE OUT 1 fortfarande vara ansluten till MAIN-IN via byglarna. NAD C 272 ansluts till PRE OUT 2 med dess volymkontroll i maxläge.

De medföljande byglarna för att koppla ihop PRE OUT 1 och MAIN-IN kan också användas till PRE OUT 2 om NAD C 372 skulle ha högst förstärkningsfaktor. Stäng alltid av alla apparater som skall kopplas ihop eller isär.

POWERDRIVE

För att möta de olika behov av strömstyrka och toppar av dynamisk effekt, använder vi vår patenterade PowerDrive teknik som är en förstärkarkrets som förädlats av våra tidigare erfarenheter. Genom att införa en andra spänningsmatning med högre spänning i nätdelen kan vi skapa en "överväxel" som nära på dubblar uteffekten vid kortvariga effekttoppar. Detta är en vidareutveckling av vår berömda "Power Envelope" teknik från 80 och 90talet. PowerDrive skiljer sig från Power Envelope på så sätt att det ger en bättre stabilitet och klarar låga impedanser bättre vilket ger mindre distorsion när man driver riktiga högtalare med riktigt program material

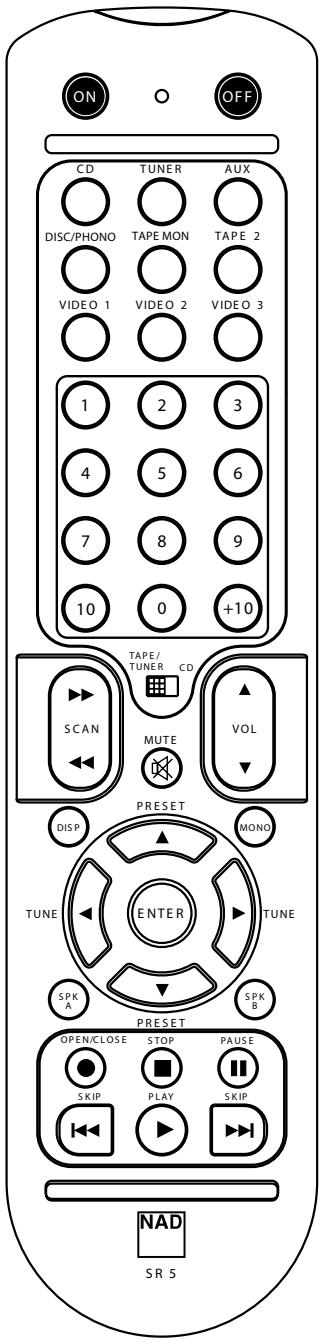

FJÄRRKONTROLLEN (SE FIGUR 3)

Fjärrkontrollen styr alla huvud funktioner på NAD C 372 och har ett par fler funktioner för att styra NAD radiodelar, kassettdäck och CD-spelare. Den fungerar på avständ upp till 5m. Vi rekommenderar Alkaliska batterier för maximal driftstid. Det krävs fyra AAA (R 03) batterier som sätts i batteriluckan på fjärrkontrollens baksida. När du bytt batterier ber vi dig att kontrollera så att de satts i åt rätt håll, som visas av symbolen i luckans botten. Vi ber dig att läsa tidigare avsnitt i manualen för en full beskrivning av funktionerna.

När ett kommando tas emot från fjärrkontrollen kommer Standby/skyddsindikatorn att blinka. Notera att indikatorn också kan blinka när man använder fjärrkontroller till andra apparater i anläggningen.

POWER PÅ & AV

NAD C 372 fjärrkontrollen har separata knappar för av och på. Detta kan vara användbart för att för att få alla apparaterna i anläggningen att vara "synkroniserade" vad det gäller av och påslag: Alla apparaterna slås av (stand-by) när man trycker OFF, eller att alla apparaterna slås på när man trycker på On. (Notera att de andra apparaterna måste också kunna hantera separata av och på kommandon). Tryck på ON-knappen för att slå på apparaten, Stand-by indikatorn (Fig. 2; Nr. 2) kommer att slå om från orange till rött, och sedan till grönt och indikatorn för den senast använda ingången blinkar och tänds. När man trycker på OFF-knappen för att stänga av apparaten kommer Stand-by indikatorn att lysa orange.

HÖGTALARE A & B

Dessa knapparna har samma funktion som dem på apparatens framsida. Knapparna kopplar i eller ur de olika högtalarna anslutna till högtalarterminalerna på apparatens baksida. Tryck på A för att koppla in, eller ur, högtalarna anslutna till terminal A. Tryck på B för att koppla in, eller ur, högtalarna anslutna till terminal B. lindikatorn ovanför knapparna på apparatens framsida visar vilka högtalare som är inkopplade.

MUTE

Tryck på MUTE-knappen för at stänga av ljudet till högtalarna och hörlurarna temporärt. Detta läget indikeras av att indikatorn ovanför den ingång som användes blinkar. Tryck på MUTE igen för att koppla på ljudet. Mute-funktionen påverkar inte en pågående inspelning via bandspelarutgångarna men påverkar signaler som går via förförstärkarutgångarna (Pre-Out 1 &2).

INGÅNGSVÄLJARE

Knapparna för att välja signalingångar utför samma funktioner som knapparna på apparatens framsida.

HUVUDVOLYM

Tryck på MASTER VOLUME ▲ eller ▼ knapparna för att öka eller minska ljudvolymen. Släpp knappen när du nätt önskad nivå. Den motoriserade volymkontrollen på apparatens framsida visar inställningen på volymen. Master Volume knapparna påverkar inte inspelningar via bandspelarutgångarna men påverkar signaler som går via förförstärkarutgångarna (Pre-Out 1 &2).

STYRFUNKTIONER FÖR NAD RADIODEL

(gäller NADs radiodelar)

TUNE ▲ eller ▼ söker av högre eller lägre frekvenser för både AM och FM banden.

PRESET ▶ eller ◀ väljer höghre eller lägre snabbvalsnummer.

STYRFUNKTIONER FÖR NAD CD-SPELARE

(gäller NAD CD/DVD spelare)

II aktiverar Paus

aktiverar Stop

aktiverar Play eller växlar mellan Play och Pause eller hoppar fram ett spår. Tryck en gång för att hoppa till nästa spår eller för att återgå till början på det aktuella spåret eller tillbaka till det förra.

aktiverar öppning eller stängning av skivsläden. Tryck en gång för att öppna släden och sedan en gång till för att stänga släden och starta avspelningen.

TAPE/TUNER - CD omkopplaren används för att bestämma hur transportknapparna används i TAPE/TUNER position, respektive i CD positionen.

STYRFUNKTIONER FÖR NAD KASSETTDÄCK

(gäller NAD enkel kassettdäck)

aktiverar avspelning framåt.

● Pausar kassettdäcket i inspelningsläge.

Tryck på Play för att starta inspelningen.

■ Stoppar avspelning eller inspelning.

aktiverar återspolning.

▶▶ ▶▶I aktiverar snabbspolning framåt.

TAPE/TUNER - CD omkopplaren används för att bestämma hur transportknapparna används i TAPE/TUNER position, respektive i CD positionen.

NOTERA: Fjärrkontrollen som följer med C 372 är en universell NAD fjärrkontroll, framtagen för att styra flera olika NAD modeller. Vissa knappar på denna fjärrkontrollen används inte eftersom funktionerna inte används på C 372. Video 2 och Video 3 ingångsväljarna (inom sektion Nr. 2) på fjärrkontrollen används inte på C 372.

Direkt solljus eller väldigt stark belysning kan påverka räckvidden och vinkeln för fjärrkontrollen.

FELSÖKNING
Problem	Orsak	Lösning
INGET LJUD	Nätsladden ej inkopplad eller apparaten ej påslagenTape 1 Monitor inkoppladMute påslagenByglarna mellan Pre-out/Main-in saknasInga högtalare inkopplade	Kontrollera nätsladden och att apparaten är påslagenKoppla ur Tape 1 MonitorKoppla bort MuteMontera byglarnaKoppla in högtalarna (A eller B)
INGET LJUD I ENA KANALEN	Balansen står inte i mittlägetHögtalarna är inte rätt anslutna eller skadadeSignalkablarna urkopplade eller skadade	Centrera balansenKontrollera anslutningarna och högtalarnaKontrollera signalkablarna och anslutningarna
SVAG BAS/DIFFUS STEREOBILD	Högtalarna anslutna ur fasFörstärkaren är bryggkopplad med högtalare normalt anslutna	Kontrollera anslutningarna på högtalarnaKoppla ur bryggkopplingen
FJÄRRKONTROLLEN FUNGERAR EJ	Batterierna slut, eller felaktigt isattaIR sändaren eller mottagaren skymdaIR mottagaren utsatt för direkt solljus eller stark	Kontrollera eller byt batteriernaFlytta hindretFlytta apparaten så att den inte står i solen, ändra belysningen
POWER/SKYDDSLÄGESLYSDIODEN BLIR RÖD UNDER DRIFT	Förstärkaren är överhettad.Högtalarimpedansen är för låg	Stäng av förstärkaren. Se till att ventilations hålen på apparatens över- och undersida. Efter att förstärkaren har svalnat kan den slås på igenSe till så att anslutna högtalares impedans inte understiger 4 ohm
POWER/SKYDDSLÄGESLYSDIODEN FÖRBLIR RÖD EFTER PÅSLAG	Högtalarkablarna är kortslutna	Stäng av förstärkaren och kontrollera anslutningarna vid högtalaren och på förstärkaren och slå sedan på förstärkaren

FJÄRRKONTROLLEN (FIGUR 3)

ON OFF CD TUNER AUX DISC/PHONO TAPE MON TAPE 2 VIDEO 1 VIDEO 2 VIDEO 3 1 2 3 4 5 6 7 8 9 10 0 +10 TAPE/ TUNER CD SCAN MUTE VOL PRESET DIS P MONO TUNE ENTER TUNE SPK A SPK B PRESET OPEN/CLOSE STOP PAUSE SKIP PLAY SKIP NAD SR 5

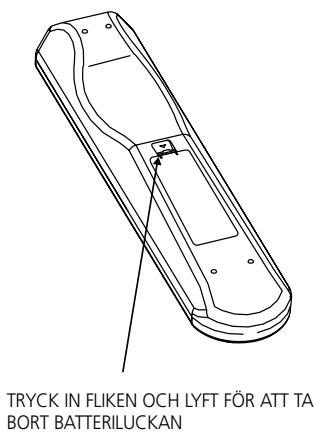

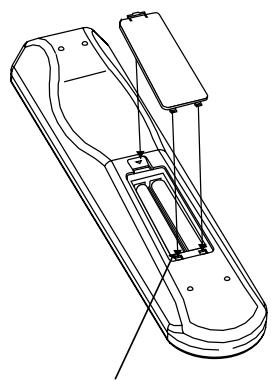

TRYCK IN FLIKEN OCH LYFT FÖR ATT TA BORT BATTERILUCKAN

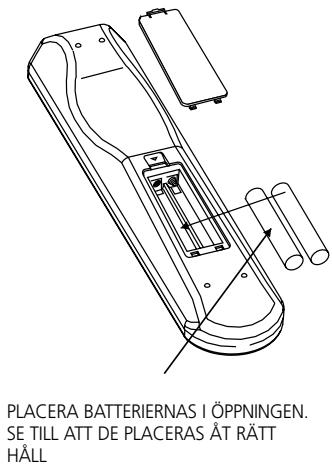

PLACERA BATTERIERNAS I ÖPPNINGEN. SE TILL ATT DE PLACERAS ÅT RÄTT HÅLL

Uteffekt i Stereo läge 2 x 170W

(8 ohm inom uppgiven distorsion)

IHF dynamisk effekt; 8 ohm 2 x 220W

IHF dynamisk effekt; 4 ohm 2 x 340W

Total harmonisk distorsion vid angiven effekt 0.02%

IM distorsion vid angiven uteffekt 0.003%

Dämpfaktor vid 8 ohm >150

Ingångskänslighet och impedans 1.22 V / 20k ohm/470 pF

Signal/brusförhållande; refererat till angivning effekt / 8 ohm (A-WTD) >120dB

Signal/brusförhållande; ref 1W / 8 ohm (A-WTD) >100dB

Fjärrkontroll SR 5

Specifikationer kan ändras utan föregående meddelande.

Den mest aktuella informationen om din C 372, hitter du på www.nadelectronics.com
