FS 40 R - Ventilator ECG - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Modell	FS 40 R
Marke	ECG
Stromversorgung	220–240 V ~ 50 Hz
Leistungsaufnahme	50 W
Lüfterdurchmesser	40 cm
Geräuschpegel	≤ 64,3 dB
Geschwindigkeitsstufen	3 (Niedrig, Mittel, Hoch)
Modi	Normal, Natur, Schlaf
Timer	0,5 – 7,5 Stunden (in 0,5-Stunden-Schritten)
Oszillation	Horizontal (links-rechts)
Neigungseinstellung	Vertikal (oben/unten) mit Rastung
Fernbedienung	Ja, benötigt 2× AAA-Batterien (nicht im Lieferumfang enthalten)
Bedienfeld	Bedienfeld am Gerät mit LED-Anzeigen
Sicherheitsfunktionen	Thermoschutz (nicht abdecken); Sicherheitsgitter
Reinigung	Mit weichem, trockenem Tuch abwischen; Staubsauger für Gitter verwenden
Aufbewahrung	In Originalverpackung aufbewahren; vor Staub und Feuchtigkeit schützen
Garantie	Garantie erlischt bei Manipulation oder unsachgemäßer Verwendung
Mitgeliefertes Zubehör	Fernbedienung, Montagematerial

Häufig gestellte Fragen - FS 40 R ECG

Wie baue ich den Ventilator richtig zusammen?

Befestigen Sie die Basis mit der mitgelieferten Mutter und Schraube am Ständer. Schieben Sie das hintere Gitter auf das Motorgehäuse, richten Sie die Vorsprünge aus und sichern Sie es mit der Mutter (im Uhrzeigersinn). Befestigen Sie das Ventilatorblatt an der Motorwelle und sichern Sie es mit der Mutter (gegen den Uhrzeigersinn). Befestigen Sie das vordere Gitter mit Clips und der unteren Schraube am hinteren Gitter. Setzen Sie das Ventilatorgehäuse auf die Teleskopstange und ziehen Sie die Schraube fest. Verlängern Sie die Stange auf die gewünschte Höhe und arretieren Sie sie mit der Mutter.

Wie reinige ich den Ventilator sicher?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch zum Abwischen der Oberflächen. Verwenden Sie keine Lösungsmittel oder aggressive Reinigungsmittel. Verwenden Sie einen Staubsauger mit einer Staubdüse, um die Gitter zu reinigen. Tauchen Sie den Ventilator niemals in Wasser und lassen Sie keine Flüssigkeiten in das Gerät eindringen.

Wie funktioniert die Timer-Funktion?

Drücken Sie die TIMER-Taste wiederholt, um die automatische Ausschaltzeit von 0,5 Stunden bis zu 7,5 Stunden einzustellen. Jeder Druck addiert 0,5 Stunden. Die LED-Anzeigen zeigen die eingestellte Zeit als Summe an (z.B. 0,5h+1h+4h = 5,5h). Zum Abbrechen stellen Sie das Maximum ein und drücken TIMER erneut, bis alle LEDs erlöschen.

Was sind die verschiedenen Ventilatormodi?

Normal: konstante Geschwindigkeit in der gewählten Stufe. Natur: durchläuft automatisch hohe, mittlere und niedrige Geschwindigkeiten, um eine natürliche Brise zu simulieren. Schlaf: läuft im Naturmodus 30 Minuten auf hoher Geschwindigkeit, dann 30 Minuten auf mittlerer Geschwindigkeit und dann auf niedriger Geschwindigkeit, bis er ausgeschaltet wird.

Wie benutze ich die Fernbedienung?

Legen Sie zwei AAA-Batterien (nicht im Lieferumfang enthalten) in die Fernbedienung ein, beachten Sie die richtige Polarität. Richten Sie die Fernbedienung auf das Bedienfeld des Ventilators. Die Tasten auf der Fernbedienung entsprechen denen auf dem Panel: AUS, EIN/GESCHWINDIGKEIT, TIMER, SCHWENK, MODUS.

Kann ich den Ventilator mit einem externen Timer oder einer Smart-Steckdose verwenden?

Nein. Die Anleitung warnt ausdrücklich davor, diesen Ventilator mit einem Programm, Timer, unabhängigen Fernsteuerungssystem oder einem Gerät zu verwenden, das den Ventilator automatisch einschaltet. Brandgefahr, wenn der Ventilator abgedeckt oder falsch positioniert ist.

Was soll ich tun, wenn der Ventilator einen ungewöhnlichen Geruch oder Rauch abgibt?

Ziehen Sie sofort den Netzstecker des Ventilators und stellen Sie die Verwendung ein. Kontaktieren Sie ein autorisiertes Servicecenter zur Überprüfung. Versuchen Sie nicht, es selbst zu reparieren.

Wie bewahre ich den Ventilator bei längerer Nichtnutzung auf?

Reinigen Sie den Ventilator, ziehen Sie den Netzstecker und bewahren Sie ihn nach Möglichkeit in der Originalverpackung auf. Lagern Sie ihn an einem trockenen Ort, geschützt vor Staub und Feuchtigkeit. Überprüfen Sie vor der Wiederverwendung regelmäßig den Zustand.

Ist der Ventilator sicher in der Nähe von Kindern zu verwenden?

Kinder unter 8 Jahren sollten bei der Verwendung des Ventilators beaufsichtigt werden. Stellen Sie sicher, dass Kinder nicht mit dem Gerät oder der Verpackung spielen. Der Ventilator sollte auf einer stabilen Oberfläche außerhalb der Reichweite von Kleinkindern platziert werden, um ein Umkippen zu verhindern.

Was deckt die Garantie ab und was macht sie ungültig?

Die Garantie deckt keine Schäden durch unsachgemäße Verwendung, Nichtbeachtung der Sicherheitsmaßnahmen, unbefugte Änderungen oder Reparaturen durch nicht autorisiertes Personal ab. Auch Bauteile, die normalem Verschleiß unterliegen, sind ausgeschlossen. Informationen zum Garantieumfang erhalten Sie beim Händler oder autorisierten Servicecenter.

BEDIENUNGSANLEITUNG FS 40 R ECG

Bitte aufmerksam lesen und für den künftigen Gebrauch gut aufbewahren!

Warnung: Die in dieser Anleitung aufgeführten Sicherheitsvorkehrungen und Hinweise umfassen nicht alle Umstände und Situationen, zu denen es kommen könnte. Der Anwender muss begreifen, dass der gesunde Menschenverstand, Vorsicht und Sorgfalt zu Faktoren gehören, die sich in kein Produkt einbauen lassen. Diese Faktoren müssen durch den Anwender bzw. mehrere Anwender bei der Verwendung und Bedienung dieses Geräts gewährleistet werden. Wir haften nicht für Schäden, die durch Transport, eine unsachgemäße Verwendung, Spannungsschwankungen oder eine Modifikation des Geräts entstehen. Um Bränden oder Stromunfällen vorzubeugen, müssen bei der Verwendung von elektrischen Geräten u.a. folgende Vorsichtsmaßnahmen eingehalten werden:

1. Vergewissern Sie sich, dass die Spannung in Ihrer Steckdose mit der Spannung auf dem Geräteschild übereinstimmt und die Steckdose ordnungsgemäß geerdet wurde. Die Steckdose muss gemäß geltender elektrotechnischer Norm (EN) installiert werden.
2. Gerät niemals benutzen, falls das Stromkabel beschädigt ist, das Gerät zu Boden gestürzt ist oder nicht richtig arbeitet. Sämtliche Reparaturen und das Auswechseln des Stromkabels muss ein Fachservice durchführen! Demontieren Sie niemals die Schutzabdeckungen des Gerätes. Dies könnte zu einem Stromunfall führen!
3. Schützen Sie das Gerät vor direktem Kontakt mit Wasser und sonstigen Flüssigkeiten, um Stromunfällen vorzubeugen.
4. Verbrauchsgerät niemals im Freien oder in einer feuchten Umgebung verwenden. Stromkabel oder Verbrauchsgerät niemals mit nassen Händen berühren. Es könnte zu einem Stromunfall kommen.

5. Seien Sie besonders vorsichtig, falls Sie den Standventilator in der Nähe von Kindern verwenden!

6. Stellen Sie den Standventilator außer Reichweite von anderen Gegenständen auf, um eine freie Luftzirkulation und somit eine richtige Funktionsweise zu gewährleisten. Verdecken Sie niemals die Öffnung des Ventilators!

7. Benutzen Sie den Ventilator weder mit einem Programmiergerät, einem Zeitschalter, einem separaten Fernbedienungssystem noch sonstigen Vorrichtungen, die den Ventilator automatisch einschalten könnten. Es besteht nämlich das Risiko eines Brandes, falls der Ventilator verdeckt oder falsch platziert ist.
8. Benutzen Sie das Gerät nicht in der Nähe von Orten, an denen sich Wärme ansammelt (Kochherd, Heizung usw.).
9. Standventilator niemals auf eine weiche Oberfläche platzieren (z.B. Bett, Couch). Der Ventilator muss auf einer stabilen und geraden Oberfläche stehen.
10. Wird vom Gerät ungewöhnlicher Geruch oder Rauch abgegeben, sollten Sie das Verbrauchsgerät sofort vom Stromnetz trennen und eine Kundendienststelle aufsuchen.
11. Gerät niemals durch das Einstecken/Herausziehen des Steckers ein- oder ausschalten. Schalten Sie immer zuerst den Standventilator am Hauptschalter aus, erst dann können Sie das Stromkabel aus der Netzsteckdose ziehen.
12. Der Ventilator sollte nicht unbeaufsichtigt gelassen werden, falls dieses an das Stromnetz angeschlossen ist. Vor der Wartung Stromkabel aus der Steckdose ziehen. Ziehen Sie nicht am Kabel, um den Stecker aus der Steckdose zu ziehen. Ziehen Sie am Stecker, um das Kabel aus der Steckdose zu ziehen.
13. Das Stromkabel darf nicht mit heißen Teilen in Berührung kommen oder über scharfe Kanten führen.
14. Stecken Sie in die Öffnungen des Standventilators weder Finger noch andere Gegenstände.

15. Verwenden Sie das Gerät nur gemäß den in dieser Anleitung aufgeführten Hinweisen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Anwendung entstehen.

16. Dieses Gerät ist für den Gebrauch im Haushalt und in ähnlichen Räumlichkeiten bestimmt:

17. Küchenzeilen in Geschäften, Büros und an sonstigen Arbeitsplätzen

18. Geräte, die Gästen in Hotels, Motels und sonstigen Beherbergungseinrichtungen zur Verfügung stehen.

19. Verbrauchsgeräte in Betrieben mit Übernachtung und Frühstück

20. Kinder im Alter von 8 Jahren und älter sowie Personen mit verminderten physischen, sensorischen und mentalen Fähigkeiten sowie mangelnden Erfahrungen und Kenntnissen, dürfen dieses Gerät nur unter Aufsicht benutzen, oder nachdem diese über einen gefahrlosen Gebrauch belehrt wurden und mögliche Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigungs- und Wartungsarbeiten dürfen auch Kinder vornehmen, es sei denn, sie werden beaufsichtigt.

Sorgen Sie dafür, damit das Strom- oder Verlängerungskabel während des Betriebes nicht versehentlich aus der Steckdose gezogen werden kann.

Falls Sie das Gerät transportieren möchten, halten Sie dieses am Gerätekörper.

Do not immerse in water! – Nicht ins Wasser tauchen!

Warnung: Ventilator nicht abdecken, um eine Überhitzung zu vermeiden.

GEFAHR FÜR KINDER:

Kinder dürfen nicht mit der Verpackungsmaterial spielen. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Erstickungsgefahr.

BESCHREIBUNG (S. 2)

A Ventilator

1. Vorderes Gitter
2. Sicherungsmutter der Ventilatorschaufel
3. Ventilatorschaufel
4. Sicherungsmutter des hinteren Ventilatorgitters
5. Hinteres Gitter

6. Motorkörper mit Welle

7. Ventilatorkörper mit Speisekabel und Bedienfeld

8. Sicherungsschraube des Ventilatorkörpers
9. Herausziehbarer Ständer
10. Fester Ständer mit Sicherungsmutter
11. Ständer

B Bedienfeld und Fernbedienung

TASTEN (die Tasten am Bedienfeld und auf der Fernbedienung sind identisch)

1. OFF – Ventilator ausschalten
2. ON/SPEED – Ventilator einschalten und Lüftungsgeschwindigkeit einstellen

© ANZEIGEN (nur Bedienfeld)

1. POWER – Betriebsanzeige

2. LOW/MEDIUM/HIGH – Informationen über die ausgewählte Lüftungsgeschwindigkeit

3. TIMER - Timer

4. SWING – horizontale Oszillation

5. MODE – Lüftungsmodus einstellen

6. NATURAL/SLEEP/NORMAL – Informationen über den ausgewählten Modus

7. 0.5H/1H/2H/4H – Informationen über die Timer-Einstellung

ZUSAMMENSTELLUNG

Hinweis: Ventilator nur dann benutzen, falls dieser komplett zusammengestellt wurde (samt stützender Basis und Schutzgitter).

• Festen Ständer am Gestell befestigen. Diesen unten am Gestell mithilfe der mitgelieferten Mutter und Schraube fixieren.
• Hinteres Gitter an den Motorkörper aufsetzen und zwar so, damit die hervorstehenden Teile des Motors in die jeweilige Öffnung am Gitter hineinfallen. (Die Halterung am Gitter muss im oberen Teil des Ventilators sein). Mutter fixieren. Stets im Uhrzeigersinn drehen.
• Ventilatorschaufel an die Motorwelle aufsetzen und mit der Mutter fixieren. ACHTUNG: Die Mutter der Ventilatorschaufel entgegen dem Uhrzeigersinn nachziehen.
• Vorderes Gitter auf das hintere Gitter aufsetzen. Aus Sicherheitsgründen müssen beide Gitter mit Hilfe von seitlichen Verschlüssen aneinander befestigt und mit der mitgelieferten Mutter und Schraube fixiert werden, die in die Öffnung unten am Gitter einzuschrauben sind.
• Ventilatorkörper auf den herausziehbaren Teil des Ständers aufsetzen und mit der Sicherungsschraube fixieren.
• Herausziehberen Teil in die gewünschte Höhe ausziehen und mit der Sicherungsmutter fixieren.

VERWENDUNG

Vergewissern Sie sich vor jedem Gebrauch, dass sich der Ventilator in einem guten Zustand befindet und das Stromkabel nicht beschädigt wurde. Gerät niemals benutzen, falls das Stromkabel beschädigt ist. Der Ventilator kann mit den Tasten am Bedienfeld oder mit der Fernbedienung bedient werden. Die Fernbedienung muss auf das Bedienfeld zielen. Vor der Anwendung müssen in die Fernbedienung zwei Mignonzellen hineingelegt werden (AAA, diese sind nicht in der Verpackung enthalten). Achten Sie auf die richtige Polarität der eingelegten Mignonzellen.

Hinweis: Falls Sie das Gerät transportieren möchten, halten Sie dieses ausschließlich am Gerätekörper.

Ventilation:

1. Ventilator an das Stromnetz anschließen und Taste ON-SPEED auf der Fernbedienung oder am Bedienfeld drücken. Der Ventilator wird in Betrieb gesetzt (niedrige Drehzahl).
2. Taste ON-SPEED erneut drücken, um die gewünschte Geschwindigkeit einzustellen. Das Anzeige am Bedienfeld informiert über die eingestellte Geschwindigkeit: LOW (minimal), MEDIUM (mittel), HIGH (maximal).
3. Möchten Sie den Ventilator ausschalten, drücken Sie die Taste OFF auf der Fernbedienung oder am Bedienfeld. Ziehen Sie das Stromkabel aus der Steckdose.

Einstellung des Lüftungsmodus

Lüftungsmodus mit der Taste MODE einstellen

- NORMAL – das Gerät läuft gemäß aktueller Einstellung und bei konstanten Drehzahlen.

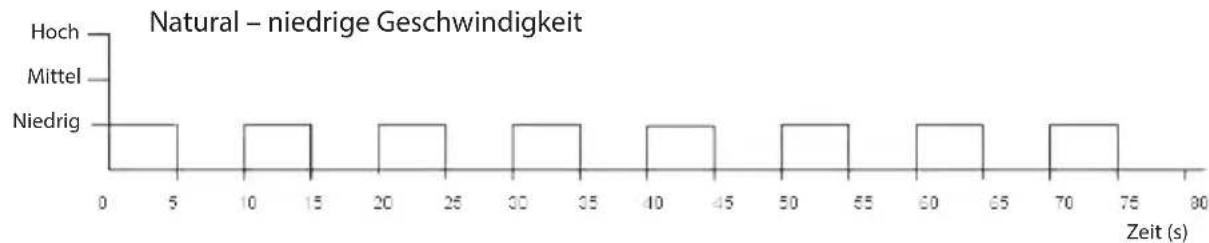

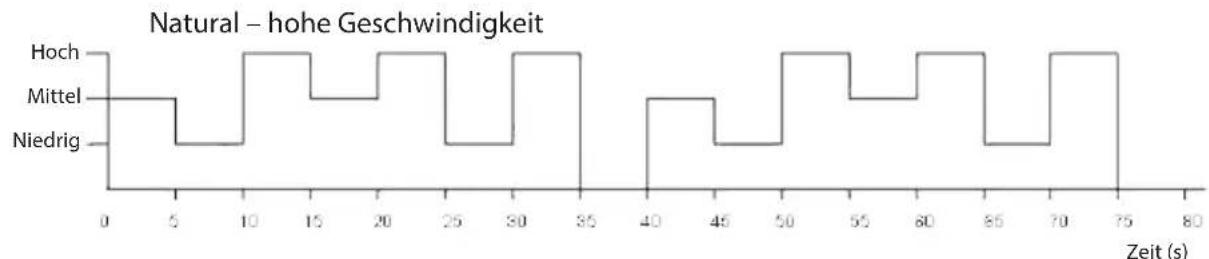

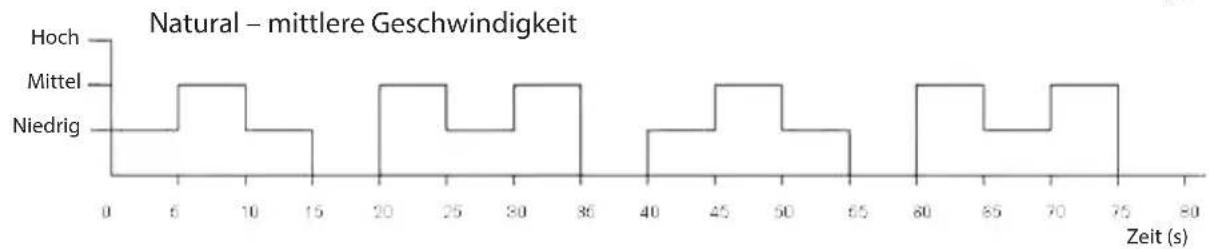

- NATURAL – der Motor arbeitet automatisch im Wechselzyklus hohe – mittlere – niedrige Drehzahlen, s. folgendes Diagramm.

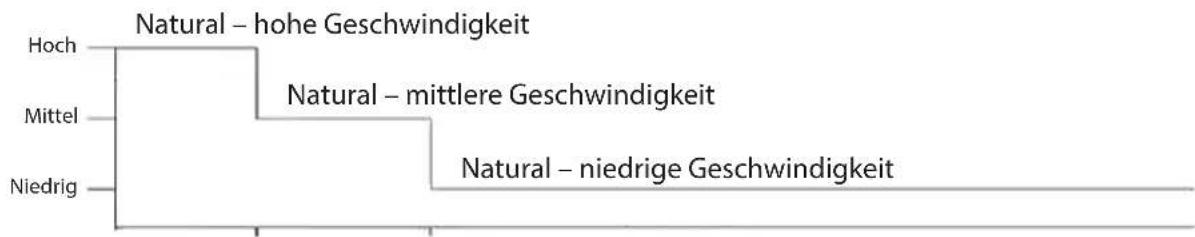

- SLEEP – Der Motor läuft die erste halbe Stunde im Modus NATURAL, und zwar bei maximalen Drehzahlen. Die weitere halbe Stunde läuft dieser im Modus NATURAL, und zwar bei mittleren Drehzahlen. Danach wird der Motor in den Modus NATURAL versetzt, wo dieser bei minimalen Drehzahlen bis zum Ausschalten läuft.

Zeit1 Stunde0,5 :

• Die horizontale Oszillation (links-rechts): kann mit der Taste „SWING“ auf der Fernbedienung oder am Bedienfeld eingestellt werden. Am Bedienfeld leuchtet die jeweilige Anzeige. Möchten Sie die Bewegung stoppen, müssen Sie die Taste erneut drücken. Die Anzeige „SWING“ erlischt.
• Vertikale Neigung (auf/ab): Motorkopf in die gewünschte Richtung neigen. Sie hören einen Klickton, der die jeweilige Position des Kopfes indiziert.
• Timer: Mit dieser Funktion können Sie die Zeit einstellen, nach der sich der Ventilator automatisch abschaltet. Timer mit der Taste TIMER (Fernbedienung/Bedienfeld) einstellen. Mit jedem Tastendruck verlängern Sie die voreingestellte Zeit um jeweils eine halbe Stunde (die maximale Zeit beträgt 7,5 Stunden). Das Leuchten der Anzeigen am Bedienfeld indiziert die voreingestellte Zeit (0,5h, 1h, 2 h, 4 h). Die Gesamtzahl der leuchtenden Anzeigen ergibt die voreingestellte Zeit (Beispiel: haben Sie den Timer auf 5,5 Stunden eingestellt, leuchten die Anzeigen 0,5h+1h+4h).
• Möchten Sie den Timer deaktivieren, stellen Sie die maximale Zeit ein und drücken noch einmal die Taste TIMER (alle Anzeigen erlischen).
• Möchten Sie den Ventilator ausschalten, drücken Sie die Taste OFF auf der Fernbedienung oder am Bedienfeld. Ziehen Sie das Stromkabel aus der Steckdose.

Falls Sie das Gerät nicht benutzen, sollten Sie das Stromkabel aus der Steckdose ziehen!

REINIGUNG UND INSTANDHALTUNG

• Ziehen Sie das Stromkabel aus der Steckdose, bevor Sie das Gerät reinigen.
• Verwenden Sie zur Reinigung ein weiches trockenes Tuch. Benutzen Sie zur Reinigung keine Verdünner, Benzin und sonstige aggressive Reinigungsmittel, die Lösungsmittel enthalten.
• Vergewissern Sie sich, dass in das Gerät keine Flüssigkeiten eingedrungen sind.
• Gerät vor Wasser und großer Feuchtigkeit schützen!
• Ventilator niemals ins Wasser tauchen.
• Falls Sie den Ventilator längere Zeit nicht benutzen, sollten Sie diesen vor Staub und Feuchtigkeit schützen. Wir empfehlen das Gerät in der originellen Verpackung aufzubewahren.
• Im Falle einer Funktionsunfähigkeit oder eines ungewöhnlichen Geruches Gerät vom Stromnetz trennen und durch eine autorisierte Kundendienststelle überprüfen lassen.
• Sie können die Gitter mit einer Saugbürste für Staubsauger reinigen.
• Einmal wöchentlich überprüfen und mit Hilfe des Staubsaugers hinteres Ventilatorgitter reinigen.

Wir empfehlen die Verpackung für Transport- oder Lagerungszwecke aufzuheben.

TECHNISCHE ANGABEN

Nennspannung: 220–240 V\~50 Hz

Anschlusswert: 50 W

Geräuschpegel: 64,3 dB

Ventilator-Durchmesser: 40 cm

Fernbedienung: 2 × AAA (nicht in der Verpackung enthalten)

GARANTIE: Folgende Situationen führen zur Nichtanerkennung der Garantie:

Eine falsche oder ungeeignete Gerätemanipulation, die Nichteinhaltung gerätebezogener

Sicherheitsmaßnahmen, die Anwendung unangemessener Kraft sowie Änderungen oder Reparaturen, die nicht durch eine autorisierte Kundendienststelle vorgenommen wurden.

Die Garantie bezieht sich nicht auf den gewöhnlichen Verschleiß einzelner Teile.

VERWENDUNG UND ENTSORGUNG DER VERPACKUNG

Verpackungspapier und Wellpappe – zum Altpapier geben. Verpackungsfolie, PET-Beutel, Plastikteile – in den Sammelcontainer für Plastik.

ENTSORGUNG DES PRODUKTES NACH ABLAUF DER LEBENSDAUER

Die Entsorgung der verwendeten elektrischen und elektronischen Geräte (gültig in den Mitgliedsländern der EU und weiteren europäischen Ländern mit dem eingeführten System der Abfalltrennung)

Das abgebildete Symbol auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt nicht als Hausmüll abgegeben werden soll. Das Produkt geben Sie an einem Ort ab, der für das Recycling von elektrischen und elektronischen Geräten bestimmt ist. Die richtige Entsorgung des Produktes schützt Sie vor negativen Einflüssen auf die menschliche Gesundheit und des Lebensraumes.

Das Recycling des Materials trägt zum Schutz der Naturressourcen bei. Mehr Informationen über das Recycling dieses Produktes gibt Ihnen die Kommunalbehörde, Organisationen für die Bearbeitung von Hausabfall oder die Verkaufsstelle, in der Sie das Produkt erworben haben.

Dieses Produkt erfüllt die Anforderung der EU-Richtlinien über elektromagnetische Kompatibilität und elektrische Sicherheit.

08/05

Bedienungsanleitung s. www.ecg-electro.eu.

Eine Änderung des Textes und der technischen Parameter vorbehalten.
