Toote tüüp	Püstventilaator
Mudel	FS 40 R
Bränd	ECG
Toiteallikas	220–240 V ~ 50 Hz
Võimsustarve	50 W
Ventilaatori läbimõõt	40 cm
Müratase	≤ 64.3 dB
Kiiruse seaded	3 (Madal, Keskmine, Kõrge)
Režiimid	Tavaline, Looduslik, Uni
Taimer	0.5 – 7.5 tundi (0.5 h sammuga)
Pöörlemine	Horisontaalne (vasakule-paremale)
Kaldenurga reguleerimine	Vertikaalne (üles/alla) klõpslukuga
Kaugjuhtimispult	Jah, vajab 2× AAA patareid (ei kuulu komplekti)
Juhtpaneel	Seadme peal asuv juhtpaneel LED-indikaatoritega
Ohutusfunktsioonid	Termokaitsm (ärge katke); turvarestid
Puhastamine	Pühkige pehme kuiva lapiga; kasutage restide puhastamiseks tolmuimejat
Hoiustamine	Hoida originaalpakendis; kaitsta tolmu ja niiskuse eest
Garantii	Garantii kaob, kui seadet on rikutud või valesti kasutatud
Kaasas olevad tarvikud	Kaugjuhtimispult, kokkupaneku tarvikud

Korduma kippuvad küsimused - FS 40 R ECG

Kuidas ventilaatorit õigesti kokku panna?

Kinnitage alus püstiku külge kaasasoleva mutri ja kruviga. Libistage tagumine rest mootori korpusele, joondades eendid, ja kinnitage mutriga (päripäeva). Kinnitage ventilaatori laba mootori võllile ja kinnitage mutriga (vastupäeva). Kinnitage esirest tagumise resti külge klambrite ja alumise kruviga. Paigaldage ventilaatori korpus teleskoopvardale ja pingutage kruvi. Seadke varras soovitud kõrgusele ja lukustage mutriga.

Kuidas ventilaatorit ohutult puhastada?

Enne puhastamist ühendage ventilaator alati vooluvõrgust. Kasutage pindade pühkimiseks pehmet kuiva lappi. Ärge kasutage lahusteid ega tugevaid puhastusvahendeid. Kasutage restide puhastamiseks tolmuimejat koos harjaga. Ärge kunagi kastke ventilaatorit vette ega laske vedelikel seadmesse sattuda.

Kuidas taimeri funktsioon töötab?

Vajutage korduvalt TIMER-nuppu, et seada automaatne väljalülitumisaeg vahemikus 0,5 tundi kuni 7,5 tundi. Iga vajutus lisab 0,5 tundi. LED-indikaatorid näitavad seatud aega summana (nt 0,5h+1h+4h = 5,5h). Tühistamiseks seadke maksimum ja vajutage TIMER uuesti, kuni kõik LEDid kustuvad.

Millised on erinevad ventilaatori režiimid?

Tavaline: püsiv kiirus valitud seadistusel. Looduslik: automaatselt tsükleerib kõrget, keskmist ja madalat kiirust, et simuleerida looduslikku tuult. Uni: töötab looduslikus režiimis kõrgel kiirusel 30 minutit, seejärel keskmisel 30 minutit, seejärel jätkab madalal kiirusel kuni väljalülitamiseni.

Kuidas kaugjuhtimispulti kasutada?

Sisestage kaugjuhtimispulti kaks AAA patareid (ei kuulu komplekti), järgides õiget polaarsust. Suunake kaugjuhtimispult ventilaatori juhtpaneeli poole. Kaugjuhtimispuldi nupud peegeldavad paneeli nuppe: OFF, ON/SPEED, TIMER, SWING, MODE.

Kas saan ventilaatorit kasutada välise taimeri või nutipistikuga?

Ei. Juhend hoiatab sõnaselgelt, et ärge kasutage seda ventilaatorit programmi, taimeri, sõltumatu kaugjuhtimissüsteemi ega muu seadmega, mis lülitab ventilaatori automaatselt sisse. Tuleoht, kui ventilaator on kaetud või valesti paigutatud.

Mida teha, kui ventilaator eritab ebatavalist lõhna või suitsu?

Ühendage ventilaator kohe vooluvõrgust ja lõpetage kasutamine. Võtke ühendust volitatud teeninduskeskusega ülevaatuseks. Ärge proovige ise parandada.

Kuidas hoiustada ventilaatorit pikaajalisel mittekasutamisel?

Puhastage ventilaator, ühendage see vooluvõrgust ja hoidke võimalusel originaalpakendis. Hoida kuivas kohas, kaitstuna tolmu ja niiskuse eest. Kontrollige seisukorda perioodiliselt enne uuesti kasutamist.

Kas ventilaatorit on ohutu kasutada laste läheduses?

Alla 8-aastaseid lapsi tuleb ventilaatori kasutamisel jälgida. Veenduge, et lapsed ei mängiks seadmega ega pakendiga. Ventilaator tuleb paigutada stabiilsele pinnale, väikeste laste käeulatusest eemale, et vältida ümberkukkumist.

Mida garantii katab ja mille korral see kehtetuks muutub?

Garantii ei kata kahjustusi, mis on põhjustatud valest kasutamisest, ohutusmeetmete eiramisest, volitamata muudatustest või mittevolitatud isikute poolt teostatud remondist. Samuti on välistatud normaalse kulumisega komponendid. Garantii saamiseks pöörduge edasimüüja või volitatud teeninduskeskuse poole.

KASUTUSJUHEND FS 40 R ECG

Tutvuge põhjalikult ning säilitage edaspidiseks kasutamiseks!

Hoiatus: Juhendis sisalduvad ohutusabinõud ja juhised ei hõlma kõiki võimalikketingimusijaolukordasid.Kasutaja peabteadvustama,etterve mõistus, tähelepanu ja ettevaatus on tegurid, mida ei saa toodetesse integreerida. Seetõttu peab seadme kasutamise ajal nende teguritega arvestama. Me ei vastutata transportimisel, mittenõuetekohasest kasutamisest, toitepinge kõikumisest või seadme mistahes osade vahetamisest või muutmisest põhjustatud kahjude eest. Tulekahju või elektrilöögi riski eest kaitseks tuleb elektriseadmete kasutamisel rakendada põhilisi ettevaatusabinõusid, sealhulgas alljärgnevaid:

1. Veenduge, et toitevõrgu pinge vastab seadme andmesildil näidatud pingega ning, et pistikupesa on nõuetekohaselt maandatud. Pistikupesa tuleb paigaldada vastavalt kehtivatele EL elektrieeskirjadele.
2. Ärge kunagi kasutage seadet kahjustatud toitejuhtmega, kui seade on maha kukkunud või ei tööta nõuetekohaselt. Kõik remondid, sealhulgas toitejuhtme asendused, teostatakse vastavas teeninduskeskuses! Ärge eemaldage seadme kaitsekatteid, see võib põhjustada elektrilööki!
3. Võimaliku elektrilöögi vältimiseks kaitske seadet otsese kokkupuute eest vee ja muude vedelikega.
4. Ärge kasutage seadet välistingimustes ning niiskes keskkonnas ning ärge puudutage toitejuhet või seadet märgade kätega. Elektrilöögi oht.
5. Ventilaatori kasutamisel laste läheduses olge eriti ettevaatlikud!
6. Seadme nõuetekohaseks toimimiseks ja õhu vaba ringluse tagamiseks asetage ventilaator teistest esemetest eemale. Ärge kunagi katke ventilaatori avasid!

7. Ärge kasutage seda ventilaatorit koos programmiga, aegreleega, iseseisva kaugjuhtimissüsteemiga või mis tahes muu seadmega, mis lülitab ventilaatorit automaatselt sisse ja välja. Ventilaatori katmisel või vale paigutamise korral esineb tulekahju oht.

8. Ärge kasutage seadet soojust kiirgavate seadmete vahetus läheduses (pliidi, küttekeha läheduses jms).

9. Ärge asetage ventilaatorit pehmele pinnale, näiteks voodisse, diivanile jne. Seade tuleb asetada stabiilsele ja tasasele pinnale.
10. Kui seadmest hakkab levima ebatavalist löhna või suitsu, eemaldage seade kohe elektrivõrgust ja külastage teeninduskeskust.
11. Ärge lülitage seadet sisse ja välja toitejuhtme vooluvõrku ühendamise ja lahtiühendamise abil. Lülitage ventilaator välja alati pealüliti abil, seejärel tömmake toitejuhe seinapistikust välja.
12. Soovitame pisitikupesasse ühendatud ventilaatorit järelevalveta mitte jätta. Enne mistahes hoolduse teostamist ühendage toitejuhe vooluvõrgust lahti. Toitevõrgust lahtiühendamisel ärge tömmake toitejuhtmest. Toitevõrgust lahtiühendamisel tömmake pistikust.
13. Ärge laske toitejuhtmel kokku puutuda kuumade pindadega ning ärge jätke seda teravatele servadele.
14. Ärge sisestage oma sörmi või muid esemeid ventilaatori avadesse.
15. Kasutage ventilaatorit ainult vastavalt selle kasutusjuhendi juhistele. Valmistaja ei vastuta seadme mittenõuetekohasest kasutamisest põhjustatud kahjustuste eest.
16. See seade on ettenähtud kasutamiseks koduses majapidamises ja muudes sarnastes kohtades, sealhulgas:

- kaupluste, büroode ja teiste töökohtade kööginurgad

- hotellid, motellid ja muud ööbimiskohad

- majutusasutustes

1. Seda seadet võivad kasutada 8 aastased ja vanemad lapsed, vähenenud füüsiliste või vaimsete võimetega või ebapiisavate teadmistega või kogemustega isikud tingimusel, et nad on järelevalve all ning neile on selgitatud seadme ohutut kasutamist ning nad on teadlikud potentsiaalsetest riskidest. Ärge lubage lastel seadmega mängida. Lapsed võivad seadet puhastada ja hooldada ainult täiskasvanute järelevalve all.

Veenduge, et toitejuhet või pikendusjuhet ei saa seadme töötamise ajal pistikupesast juhuslikult välja tõmmata.

Seadme kandmisel hoidke seda ainult korpusest.

Do not immerse in water! – Ärge sukeldage vette!

Hoiatus: Ülekuumenemise vältimiseks ei tohi ventilaatorit katta.

OHT LASTELE: Ärge lubage lastel mängida pakkematerjalidega. Ärge lubage lastel mängida plastkottidega. Lämbumise oht.

KIRJELDUS (Ik. 2)

A Ventilaator

B Juhtpaneel ja kaugjuhtimispult

NUPUD (paneelil olevad nupud on identsed kaugjuhtimispuldi nuppudega)

1. OFF (väljas) – ventilaatori väljalülitamine
2. ON/SPEED (sees/kiirus) – ventilaatori sisselülitamine ja kiiruse reguleerimine

C NÄIDIKUD (ainult juhtpaneelil)

1. POWER (toide) – toitenäidik

2. LOW/MEDIUM/HIGH (madal/keskmine/kõrge) – teave ventilaatori valitud kiiruse kohta

3. Ventilaatori korpus koos toitejuhtmega ja juhtpaneeliga

4. Ventilaatori korpuse kinnitusmutter
5. Teleskoopvars
6. Fikseeritud tugialus koos lukustusmutriga

7. Statiiv

8. TIMER - taimer

9. SWING (pööramine)– horisontaalne pööramine

10. MODE (režiim) – ventilaatori režiimi seadistamine

11. NATURAL/SLEEP/NORMAL (loomulik/uinak/normaalne)– teave valitud režiimi kohta

12. 0.5H/1H/2H/4H – teave taimeri seadistuste kohta

KOKKUPANEK

Hoiatus: Ventilaatorit võib kasutada ainult siis, kui see nõuetekohaselt ja täielikult kokku pandud, sealhulgas alus ja kaitsevõre.

• Kinnitage tugialus alusele nõuetekohaselt. Kinnitage see tugevasti kaasasoleva mutri abil ja keerake aluse alumise osa külge.
• Kinnitage tagavõre mootori korpusele nii, et mootori korpuse eendid sobituvad võre vastava avaga. (Võre käepide peab olema ventilaatori ülemises osas.) Keerake mutriga kinni. Pingutage päripäeva.
• Kinnitage tiivikusõlm mootori võllile ja keerake mutriga kinni. TÄHELEPANU: Pingutage mutrit vastupäeva.
• Kinnitage esivõre tagavõrele. Ohutuse tagamiseks tuleb mölemad võred kinnitada võrede külgedel asuvate kinnitusklambritega ja fikseerida kaasasoleva mutri ja kruvi abil võre alusemise osas.
• Kinnitage ventilaatori korpus aluse teleskoopvarre külge ning fikseerige lukustuskruviga.
• Tömmake teleskoopvars tugialusest üles ja kinnitage lukustusmutriga.

KASUTAMINE

Enne igakordset kasutamist veenduge, et ventilaator on heas korras ning et toitejuhe ei ole kahjustatud. Ärge kasutage kahjustatud toitejuhtmega seadet. Ventilaatori töötamist saab reguleerida juhtpaneeli või kaugjuhtimispuldi nuppude abil. Suunake kaugjuhtimispult juhtpaneeli suunas. Enne kasutamist sisestage kaugjuhtimispulti kaks AAA patareid (AAA patareid ei kuulu komplekti). Pöörake tähelepanu patareide polaarsusele.

Hoiatus: Seadme teisaldamisel hoidke seda korpusest.

Ventilaatori töötamine:

1. Ühendage ventilaator toitevõrguga ning lülitage ventilaator sisse kasutades kaugjuhtimispuldi või seadme juhtpaneeli ON-SPEED (sees-kiirus) nuppu. Ventilaator käivitub kõige madalamal pöörlemiskiirusel.
2. Valige soovitud pöörlemiskiirus ON-SPEED nupu korduva vajutamisega. Juhtpaneeli näidik näitab valitud pöörlemiskiirust: LOW (minimaalne), MEDIUM (keskmine), HIGH (maksimaalne).
3. Ventilaatori väljalülitamiseks vajutage kaugjuhtimispuldi või juhtpaneeli OFF (väljas) nuppu. Seejärel ühendage toitejuhe toitevõrgust lahti.

Ventilaatori kiiruse seadistamine

Ventilaatori režiimi seadistamiseks kasutage MODE nupp

- NORMAL – seade töötab vastavalt jooksvale seadistusele ja püsival pöörete arvul.

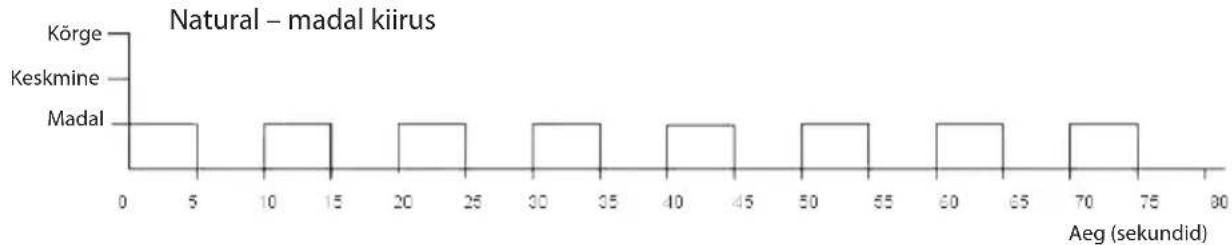

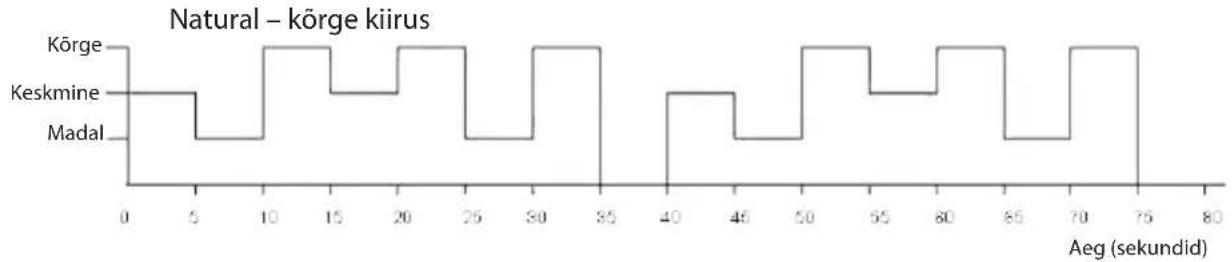

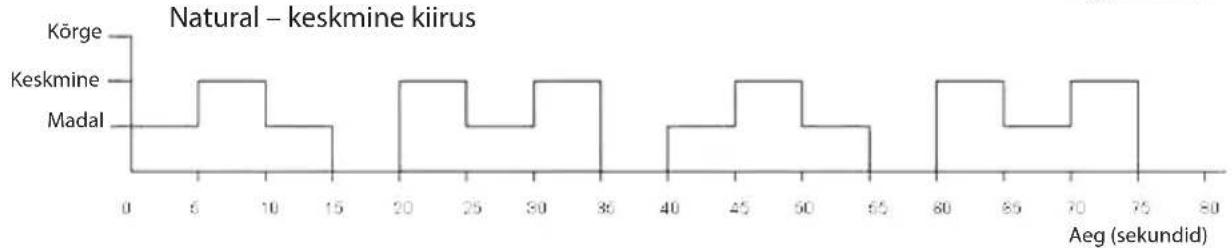

- NATURAL – mootor töötab automaatselt muutuvas tsüklis körgel – keskmisel – madalal koormusel, nagu on näidatud alljärgneval skeemil.

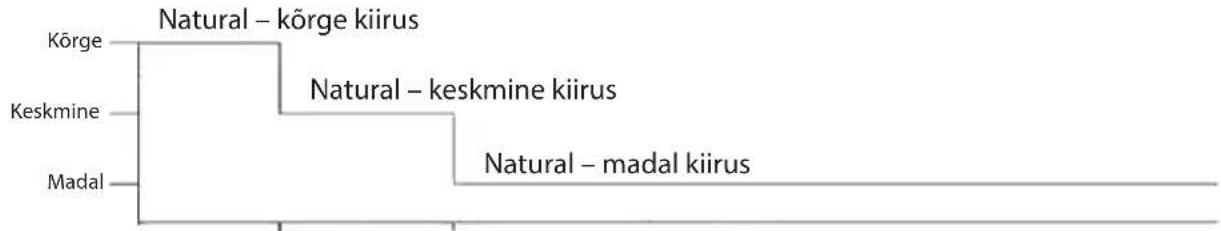

- SLEEP – mootor töötab esimese poole tunni jooksul NATURAL režiimis maksimaalsel pöörete arvul, järgmise poole tunni jooksul NATURAL režiimis keskmisel pöörete arvul ja siis lülitub NATURAL režiimis minimaalsele pöörete arvul kuni välja lülitamiseni.

Aeg1 tund0,5 tun

• Horisontaalne liikumine (vasakule- paremale): seda saab juhtida "SWING" nupuga kaugjuhtimispuldil või juhtpaneelil. Paneeli süttib vastav näidik. Liikumise peatamiseks vajutage nuppu uuesti. „SWING" näidik lülitub välja.
• Vertikaalne kallutamine (üles/alla): Asendi seadistamiseks haarake mootori otsikust ning kallutage seda soovitud suunas. Mootori otsiku valitud asendisse lukustamisel kuulete klõpsu.
• Aegrelee: See funktsioon võimaldab seadistada aja, mille järel lülitub ventilaator automaatselt välja. Aegrelee seadistamiseks vajutage korduvalt kaugjuhtimispuldi või juhtpaneeli TIMER (aegrelee) nuppu.

Nupu igakordsel vajutamisel pikendate seadistusaega alates poolest tunnist kuni maksimaalse 7,5 tunnini. Juhtpaneeli LED-lampide abil näidatakse seadistatud aega (0,5h, 1h, 2h, 4h).

Seadistatud aega näidatakse LED-lampide abil (kui aegrelee on seadistatud 5,5 tunnile, siis LED-lambid näitavad 0,5h+1h+4h).

- Kui soovite aegreleed deaktiveerida, siis seadistage maksimaalne aeg ning vajutage TIMER nuppu veel üks kord (köik LED-lambid kutsuvad).

- Ventilaatori väljalülitamiseks vajutage kaugjuhtimispuldi või juhtpaneeli OFF (väljas) nuppu. Seejärel ühendage alati toitejuhe toitevõrgust lahti.

Kui Te ei soovi seadet kasutada, siis ühendage see alati toitevõrgust lahti!

• Enne puhastamist ühendage toitejuhe toitevõrgust lahti!
• Kasutage puhastamiseks pehme kuiva lappi. Ärge kasutage lahustit, vedeldit või muid agressiivseid lahustit sisaldavaid puhastusvahendeid.
• Vältige seadmesse mistahes vedelike sattumist.
• Kaitske seadet vee ja kõrge niiskuse eest!
• Ärge kastke ventilaatorit täielikult vette!
• Ventilaatori pikemajalisel mittekasutamisel kaitske seda vajadusel tolmu ja niiskuse eest. Soovitame ventilaatori hoida originaalpakendis.
• Seadme talitushäirete või ebanormaalse löhna korral ühendage seade toitevõrgust lahti ning laske seda kontrollida volitatud hoolduskeskuses.
• Võrede puhastamiseks saate kasutada tolmuotsikuga tolmuimejat.
• Kontrollige ventilaatori tagavõret üks kord nädalas ning puhastage seda tolmuimejaga.

Ventilaatori võimalikuks transportimiseks ja hoiustamiseks soovitame pakendi alles hoida.

TEHNILISED ANDMED

Nimipinge: 220–240 V\~50 Hz

Nimivõimsus: 50 W

Müratase: 64,3 dB

Ventilaatori läbimõõt: 40 cm

GARANTII: Garantii muudavad kehtetuks alljärgnevad olukorrad:

Seadme vale või mittenõuetekohane käsitlemine, seadmega seotud ohutusmeetmete mittejärgimine, väljaspool volitatud teeninduskeskust teostatud muudatused või remondid.

Normaalselt kuluvad komponendid ei kuulu garantiikorras hüvitamisele.

KASUTAMINE JA KASUTUSEST KÖRVALDAMINE

Pakkepaber ja lainepapp – viige jäätmejaama. Pakkekiled, PE kotid, plastist osad – visake plasti ringlussevõtu konteineritesse.

TOOTE KASUTUSEST KÖRVALDAMINE TÖÖEA LÖPUS

Elektri- ja elektroonikaseadmete kasutusest körvaldamine (kehtib EL-i liikmesriikides ja teistes Euroopa riikides, kus rakendatakse ringlussevõtusüsteemi)

Näidatud sümbol tootel või pakett tähendab, et toodet ei tohiks käidelda nagu olmejäätmeid. Viige toode elektri-ja elektroonikaseadmetele ettenähtud ringlussevõtupunkti. Vältige võimalikke negatiivseid mõjusid inimese tervisele ja keskkonnale, tagades oma toote korraliku ringlussevõtu.

Ringlussevõtt aitab säilitada loodusvarasid. Lisateavet selle toote ringlussevõtu kohta saate oma kohalikust omavalitsusest, olmejäätmete käitlemise ettevõttest või poest, kust te toote ostsite.

See toode vastab Euroopa Liidu elektromagnetilise ühilduvuse ja elektriohutuse direktiivi nõuetele.

Teksti ja tehniliste parameetrite muutmise õigused on reserveeritud.

08/05
