FS 40 R - Ventilators ECG - Bezmaksas lietošanas instrukcija

Ventilatora tips	Statīva ventilators
Modelis	FS 40 R
Zīmols	ECG
Barošana	220–240 V ~ 50 Hz
Jauda	50 W
Ventilatora diametrs	40 cm
Trokšņa līmenis	≤ 64,3 dB
Ātruma iestatījumi	3 (Zems, Vidējs, Augsts)
Režīmi	Normāls, Dabisks, Miega
Taimeris	0,5 – 7,5 stundas (ar 0,5 stundu soļiem)
Šūpošanās	Horizontāla (pa kreisi-pa labi)
Slīpuma regulēšana	Vertikāla (augšup/lejup) ar klikšķa fiksāciju
Tālvadības pults	Jā, nepieciešamas 2× AAA baterijas (nav iekļautas)
Vadības panelis	Iebūvēts vadības panelis ar LED indikatoriem
Drošības funkcijas	Termiskā aizsardzība (neaizsegt); drošības režģi
Tīrīšana	Noslaucīt ar mīkstu sausu drānu; režģus tīrīt ar putekļsūcēju
Uzglabāšana	Uzglabāt oriģinālajā iepakojumā; sargāt no putekļiem un mitruma
Garantija	Garantija zaudē spēku, ja bojāts vai nepareizi lietots
Iekļautie piederumi	Tālvadības pults, montāžas aparatūra

Bieži uzdotie jautājumi - FS 40 R ECG

Kā pareizi salikt ventilatoru?

Piestipriniet pamatni pie statīva ar piegādāto uzgriezni un skrūvi. Uzbīdiet aizmugurējo režģi uz motora korpusa, saskaņojot izvirzījumus, nostipriniet ar uzgriezni (pulksteņrādītāja virzienā). Piestipriniet ventilatora lāpstiņu pie motora vārpstas un nostipriniet ar uzgriezni (pretēji pulksteņrādītāja virzienam). Piestipriniet priekšējo režģi pie aizmugurējā režģa, izmantojot klipšus un apakšējo skrūvi. Uzlieciet ventilatora korpusu uz teleskopiskās stieņa un pievelciet skrūvi. Izvelciet stieni vēlamajā augstumā un nofiksējiet ar uzgriezni.

Kā droši tīrīt ventilatoru?

Pirms tīrīšanas vienmēr atvienojiet ventilatoru no strāvas. Noslaukiet virsmas ar mīkstu, sausu drānu. Neizmantojiet šķīdinātājus vai agresīvus tīrīšanas līdzekļus. Izmantojiet putekļsūcēju ar putekļu uzgali, lai tīrītu režģus. Nekad neiegremdējiet ventilatoru ūdenī un nepieļaujiet šķidrumu iekļūšanu ierīcē.

Kā darbojas taimera funkcija?

Nospiediet TAIMERA pogu atkārtoti, lai iestatītu automātisko izslēgšanās laiku no 0,5 stundām līdz 7,5 stundām. Katrs nospiešana pievieno 0,5 stundas. LED indikatori parāda iestatīto laiku kā summu (piem., 0,5h+1h+4h = 5,5h). Lai atceltu, iestatiet maksimālo un vēlreiz nospiediet TAIMERI, līdz visi LED izslēdzas.

Kādi ir dažādie ventilatora režīmi?

Normāls: nemainīgs ātrums izvēlētajā iestatījumā. Dabisks: automātiski pārslēdzas starp augstu, vidēju un zemu ātrumu, lai atdarinātu dabisku vēju. Miega: darbojas dabiskajā režīmā ar augstu ātrumu 30 minūtes, tad vidēju 30 minūtes, tad turpina ar zemu ātrumu, līdz tiek izslēgts.

Kā lietot tālvadības pulti?

Ievietojiet divas AAA baterijas (nav iekļautas) tālvadības pultī, ievērojot pareizu polaritāti. Pavērsiet pulti pret ventilatora vadības paneli. Pults pogas atbilst paneļa pogām: IZSLĒGTS, IESLĒGTS/ĀTRUMS, TAIMERIS, ŠŪPOŠANĀS, REŽĪMS.

Vai es varu lietot ventilatoru ar ārējo taimeri vai viedo kontaktdakšu?

Nē. Lietošanas instrukcija skaidri brīdina neizmantot šo ventilatoru ar programmu, taimeri, neatkarīgu tālvadības sistēmu vai jebkuru ierīci, kas ventilatoru ieslēdz automātiski. Ugunsgrēka risks, ja ventilators ir pārklāts vai nepareizi novietots.

Ko darīt, ja ventilators izdala neparastu smaku vai dūmus?

Nekavējoties atvienojiet ventilatoru no strāvas kontaktligzdas un pārtrauciet to lietot. Sazinieties ar pilnvarotu servisa centru pārbaudei. Nemēģiniet to labot pats.

Kā uzglabāt ventilatoru, ja to ilgstoši neizmanto?

Iztīriet ventilatoru, atvienojiet to un, ja iespējams, uzglabājiet oriģinālajā iepakojumā. Glabājiet sausā vietā, sargājot no putekļiem un mitruma. Pirms atkārtotas lietošanas periodiski pārbaudiet stāvokli.

Vai ventilatoru ir droši lietot bērnu tuvumā?

Bērni, kas jaunāki par 8 gadiem, jāuzrauga, lietojot ventilatoru. Pārliecinieties, ka bērni nespēlējas ar ierīci vai iepakojumu. Ventilators jānovieto uz stabilas virsmas, maziem bērniem nepieejamā vietā, lai novērstu apgāšanos.

Ko garantija sedz un kad tā zaudē spēku?

Garantija neattiecas uz bojājumiem, kas radušies nepareizas lietošanas, drošības pasākumu neievērošanas, neatļautu modifikāciju vai remontu, ko veicis nepilnvarots personāls, rezultātā. Tiek izslēgtas arī sastāvdaļas, kas pakļautas normālam nolietojumam. Lai uzzinātu par segumu, sazinieties ar mazumtirgotāju vai pilnvarotu servisa centru.

LIETOŠANAS INSTRUKCIJA FS 40 R ECG

Rūpīgi izlasiet un saglabājiet turpmākai uzzinai!

Bridinājums: šajā rokasgrāmatā aprakstītie drošības pasākumi un norādījumi neietver visas iespējamās situācijas un apstāklus. Lietotājam ir jāsaprot, ka veselais saprāts, piesardzība un rūpība ir faktori, ko nevienā ierīcē nav iespējams integrēt. Par tiem ir jāparūpējas ierīces lietotājiem. Mēs neesam atbildīgi par bojājumiem, kas radušies pārvadāšanas laikā, vai ko izraisījusi nepareiza lietošana, sprieguma svārstības vai jebkuras ierīces daļas modificēšana vai regulēšana. Lai aizsargātos pret aizdegšanās vai strāvas trieciena risku, lietojot elektroierīces ir jāievēro pamata drošības pasākumi, tostarp šādi:

1. Pārliecinieties, kajūsu rozetes spriegums atbilst uzierīces marķējuma norādītajam, un ka rozete ir atbilstoši iezemēta. Rozetei ir jābūt uzstādītai saskaņā ar attiecināmajiem EN elektrības kodeksiem.
2. Nekad nelietojiet ierīci, ja ir bojāts barošanas vads, ierīce ir nokritusi vai nedarbojas pareizi. Visi remontdarbi, tostarp vada nomaiņa, ir jāveic profesionālā apkopes centrā! Nenoņemiet ierīces aizsargvākus – strāvas trieciena risks!
3. Aizsargājiet ierīci pret tiešu saskari ar ūdeni un citiem šķidrumiem, lai nepieļautu strāvas triecienu.
4. Neizmantojiet ierīci ārpus telpām vai mitrā vidē, un nepieskarieties ierīcei vai barošanas vadam ar slapjām rokām. Strāvas trieciena risks.
5. Izmantojot ventilatoru bērnu tuvumā, nepieciešama rūpīga uzraudzība!
6. Novietojiet ventilatoru pietiekamā attālumā no citiem priekšmetiem, lai nodrošinātu pietiekamu gaisa cirkulāciju, kas nepieciešama tā pienācīgai darbībai. Nekad neaizsedziet ventilatora atveres!
7. Neizmantojiet šo ventilatoru ar programmu, taimeri, neatkarīgu tālvadības sistēmu vai jebkādu citu ierīci, kas ventilatoru automātiski ieslēdz. Pastāv aizdegšanās risks, ja ventilators ir aizsegts vai nepareizi novietots.

8. Neizmantojiet ierīci tādu vietu tiešā tuvumā, kur uzkrājas siltums (pie plīts, sildītāja u.tml.).

9. Nekad nenovietojiet ventilatoru uz mīkstas virsmas, piemēram, gultas, dīvāna u.tml. Tas jānovieto uz stabilas, līdzenas virsmas.

10. Ja no ierīces sāk nākt neparasta smaka vai dūmi, nekavējoties atvienojiet ierīci un nogādājiet to apkopes centrā.
11. Neieslēdziet un neizslēdziet ierīci, iespraužot vai izraujot barošanas vadu. Vienmēr izslēdziet ventilatoru, vispirms izmantojot slēdzi, tad atvienojot barošanas vadu no rozetes.
12. Nav ieteicams atstāt nepieskatītu ventilatoru pieslēgtu rozetei. Pirms apkopes veikšanas atvienojiet barošanas vadu no rozetes. Neatvienojiet barošanas vadu no rozetes, raujot to. Atvienojiet vadu, satverot kontaktdakšu.
13. Neļaujiet barošanas vadam pieskarties karstām virsmām, un neļaujiet tam iet pār asām malām.
14. Neievietojiet pirkstus vai priekšmetus ventilatora spraugās.
15. Lietojiet ventilatoru tikai saskaņā ar šajā rokasgrāmatā sniegtajām instrukcijām. Ražotājs nav atbildīgs par bojājumiem, kas radušies, ierīci lietojot neatbilstoši.

16. Šī ierīce ir paredzēta lietošanai mājās un tamlīdzīgiem lietojumiem, tostarp:

17. darbinieku virtuvēm veikalos, birojos un citās darba vietās;

18. viesu lietošanai viesnīcās un citās apmešanās vietās;

19. tūristu mītnēs.

20. lerīci drīkst lietot bērni zem 8 gadu vecuma un cilvēki, kam ir mazinātas fiziskās, maņu vai garīgās spējas vai trūkst pieredzes un zināšanu, ja tiem tiek nodrošināta uzraudzība vai ir sniegtas instrukcijas par ierīces drošu lietošanu un tie saprot iespējamās briesmas. Bērni nedrīkst ar ierīci spēlēties. Bērni nedrīkst veikt ierīces tīrīšanu un apkopi, ja vien pieaugušais nenodrošina uzraudzību. Nodrošiniet, ka barošanas vadu vai pagarinātāju darbības laikā nevar nejauši izraut no rozetes.

Tikai nesiet ierīci, turot aiz ventilatora korpusa.

Do not immerse in water! – Neiegremdējiet ūdenī!

Bridinajums: Lai nepieļautu pārkaršanu, neaizsedziet ventilatoru.

BRIESMAS BËRNIEM:

bērni nedrīkst spēlēties ar iepakojuma materiālu. Neļaujiet bērniem spēlēties ar plastmasas maisiem. Nosmakšanas risks.

APRAKSTS (2. lpp.)

A Ventilators

1. Priekšējās restes
2. Ventilatora lāpstiņas drošības uzmava
3. Ventilatora lāpstina
4. Ventilatora restu drošības uzmava
5. Aizmugurējās restes
6. Motora korpuss ar asi

B Vadības panelis un tālvadības pults

POGAS (pogas uz paneļa ir identiskas ar pogām uz tālvadības pults)

1. OFF (IZSLËGT) – izslëgt ventilatoru
2. ON/SPEED (IESLÊGT/ÂTRUMS) – ventilatora ieslêgšanai un âtruma noregulêšanai

C INDIKATORI (tikai vadības paneli)

1. POWER (BAROŠANA) – barošanas indikators

2. LOW/MEDIUM/HIGH (ZEMS/VIDEJS/AUGSTS) – informacija par izvēlēto ventilatora ātrumu

3. Ventilatora korpuss ar barošanas vadu un vadības paneli

4. Ventilatora korpusa drošības skrūve
5. Sabīdāmais balsts
6. Stingrs statīvs ar pretuzgriezni

7. Statīvs

8. TIMER (TAIMERIS) – taimeris

9. SWING (PAGRIEZT) – horizontāla kustība

10. MODE (REŽIMS) – ventilatora režima iestatīšana

11. NATURAL/SLEEP/NORMAL (DABISKAIS/MIEGA/STANDARTA) – informācija par izvēlēto režīmu

12. 0.5H/1H/2H/4H (0,5 H/1 H/2 H/4 H) – informācija par taimera iestatījumu

MONTĀŽA

Bridinājums: ventilatoru drīkst lietot, vienīgi ja tas ir pareizi un pilnīgi salikts, ieskaitot pamatni un aizsargrestes.

• Pievienojiet statīvu pie pamatnes. Cieši nostipriniet ar komplektācijā iekļauto skrūvi un uzgriezni no pamatnes apakšpuses.
• Piestipriniet aizmugurējās restes pie motora korpusa tā, lai motora izvirzījumi sader ar caurumiem restēs. (Restu rokturim jābūt ventilatora augšpusē). Nostipriniet to ar uzgriezni. Pievelciet pulksteņa rādītāju kustības virzienā.
• Piestipriniet lāpstīņu riteni pie motora vārpstas un nostipriniet ar uzgriezni. UZMANĪBU: pievelciet uzmavu pretēji pulksteņrādītāja virzienam.
• Piestipriniet priekšējās restes pie aizmugurējām restēm. Drošības nolūkos abas restes malās jānostiprina ar klipšiem un jānofiksē ar komplektācijā iekļauto uzgriezni un skrūvi, kas jāieskrūvē restu apakšpusē.
• Piestipriniet ventilatora korpusu statīva izbīdāmajai daļai, un fiksējiet to ar skrūvi.
• Izvelciet izbīdāmo balstu līdz nepieciešamajam garumam, un fiksējiet to ar pretuzgriezni.

LIETOŠANA

Pirms katras lietošanas reizes pārliecinieties, ka ventilators ir labā kārtībā un barošanas vads nav bojāts. Ja barošanas vads ir bojāts, ierīci nedrīkst lietot. Ventilatora darbību var vadīt, izmantojot vadības paneļa pogas vai tālvadības pulti. Jums ir jāpavērš tālvadības pults pret vadības paneli. levietojiet divas AAA baterijas tālvadības pulti pirms lietošanas (AAA baterijas nav iekļautas komplektācijā). levērojiet pareizu bateriju polaritāti.

Bridinājums: pārvietojiet ierīci, turot aiz ventilatora korpusa.

Ventilācija

1. Pievienojiet ventilatoru rozetei, un ieslēdziet to, nospiežot pogu ON-SPEED (IESLĒGT-ĀTRUMS) uz tālvadības pults vai ierīces panela. Ventilators sāk darboties zemākajā ātrumā.
2. Iestatiet vēlamo ātrumu, atkārtoti spiežot ON-SPEED (IESLĒGT-ĀTRUMS). Vadības paneļa indikators attēlo izvēlēto ātrumu: LOW (minimālais), MEDIUM (vidējs), HIGH (maksimālais).
3. Lai izslēgtu ventilatoru, nospiediet pogu OFF (IZSLĒGT) uz tālvadības pults vai ierīces paneļa. Tad atvienojiet barošanas vadu.

Izmantojiet MODE (REŽIMS) pogu, lai iestatītu ventilatora režimu.

• NORMAL (STANDARTA) ierīce darbojas saskaņā ar pašreizējo iestatījumu un ar pastāvīgu ventilatora rotāciju.

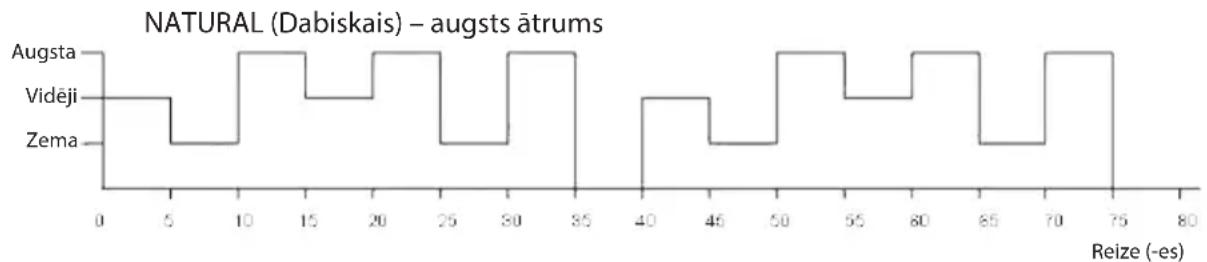

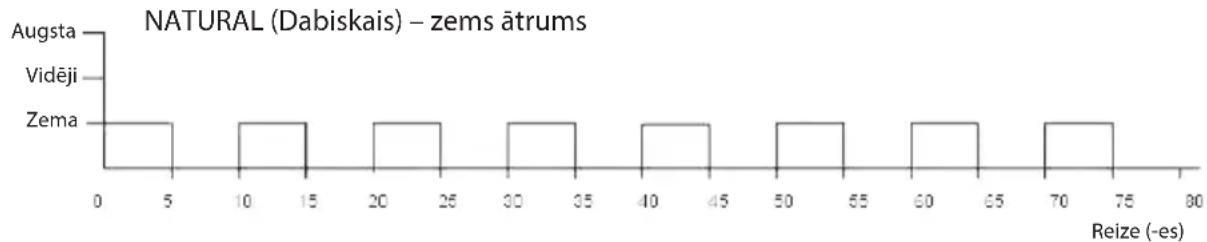

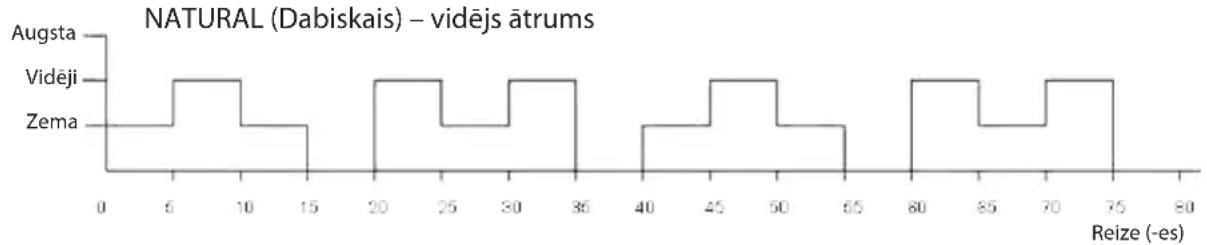

• NATURAL (DABISKAIS): motors pamīšus darbosies augstas-vidējas-zemas rotācijas ātrumos, kā attēlots diagrammā.

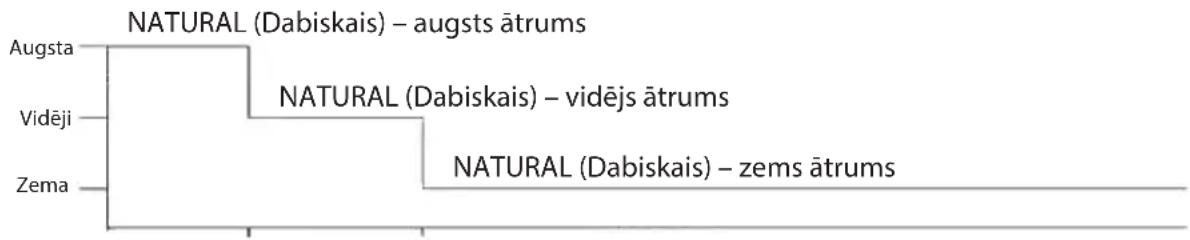

- SLEEP (MIEGA) – motors pirmo pusstundu darbojas NATURAL (DABISKAJĀ) režimā ar maksimālu ātrumu, otru pusstundu – NATURAL (DABISKAJĀ) režimā ar vidēju ātrumu un pēc tam pārslēdzas NATURAL (DABISKAJĀ) režimā ar minimālu ātrumu un tā turpina darboties, līdz tiek izslēgts.

Laiks1 stunda0,5 sl

- Horizontāla kustība (pa kreisi – pa labi): to kontrolē “SWING (PAGRIEZT)” poga uz tālvadības pults vai uz vadības paneļa. Uz paneļa iedegas attiecīgais indikators. Ja vēlaties kustību beigt, nospiediet pogu vēlreiz. «SWING» indikators izslēdzas.

- Vertikālais stāvoklis (augšup/lejup): lai iestatītu vertikālo stāvokli, satveriet motora galvu un nolieciet to vēlamajā virzienā. Jūs dzirdēsit klikšķi, kas apstiprina motora galvas fiksēšanos.

• Taimeris: šī funkcija ľauj jums iestatīt laiku, pēc kura ventilators automatiski izslēgsies. Iestatiet taimeri, spiežot pogu TIMER (TAIMERIS) uz tālvadības pults vai ierīces paneļa. Katra pogas nospiešanas reize pagarina iestatīto laiku par 30 minūtēm līdz maks. 7,5 stundām. Diodes uz paneļa attēlo iestatīto laiku (0,5 h, 1 h, 2 h, 4 h).
  Laiks tiek attēlots kā diožu summa (piem., ja taimeris ir iestatīts uz 5,5 stundām, diodes rādīs 0,5 h + 1 h + 4 h).
• Ja vēlaties taimeri deaktivizēt, iestatiet maksimālo laiku un vēlreiz nospiediet TIMER (TAIMERIS) (visas diodes izslēdzas).
• Lai izslēgtu ventilatoru, nospiediet pogu OFF (IZSLĒGT) uz tālvadības pults vai ierīces panela. Pēc tam vienmēr atvienojiet barošanas vadu no sienas rozetes.

Kad ierīci nelietojat, vienmēr atvienojiet barošanas vadu no rozetes.

TİRİŞANA UN APKOPE

• Pirms tirišanas atvienojiet barošanas vadu no rozetes!
• Tīrīšanai izmantojiet mīkstu, sausu drānu. Neizmantojiet šķīdinātāju, atšķaidītāju vai citus agresīvus šķīdinātāju saturošus tīrīšanas līdzekļus.
• Nodrošiniet, ka ierīcē neiekļūst nekādi šķidrumi.
• Sargājiet ierīci no ūdens un augsta mitruma!
• Neiegremdējiet ventilatoru ūdenī!
• Ja ventilators ilgi netiek lietots, ir nepieciešams to aizsargāt no putekļiem un mitruma. Mēs iesakām to glabāt oriģinālajā iepakojumā.
• Darbības traucējumu vai neparastas smakas gadījumā atvienojiet ierīci no barošanas avota un nogādājiet pilnvarotā apkopes centrā pārbaudes veikšanai.
• Restu tīrīšanai jūs varat izmantot puteklusūcēju ar putekļu tīrīšanas uzgali.
• Pârbaudiet to vienreiz nedêlă un, izmantojot puteklusūcēju, notīriet ventilatora aizmugurējās restes.

Mēs iesakām saglabāt iepakojumu ventilatora pārvadāšanai un glabāšanai.

TEHNISKĀ INFORMĀCIJA

Nominālais spriegums: 220–240 V\~ 50 Hz

Nominālā ieejas jauda: 50 W

Trokšna līmenis: 64,3 dB

Ventilatora diametrs: 40 cm

Tālvadības pults: 2 × AAA baterijas (nav iekļautas)

GARANTIJA. Šados gadījumos garantija tiek anulēta:

Nepareiza vai neatbilstoša ierīces lietošana, drošības pasākumu neievērošana, spēka lietošana, izmaiņas vai remonts, kas nav veikts pilnvarotā apkopes centrā.

Garantija neattiecas uz nodiluma dalâm.

ATBRIVOŠANAS NO ATKRITUMIEM

letinamais papīrs un kartons – nogādāt pārstrādes punktā. lepakojuma folija, PE maisi, plastmasas daļas – iemest plastmasas škirošanas konteineros.

ATBRIVOŠANAS NO IERICEM KALPOŠANAS LAIKA BEIGAS

Atbrīvošanās no elektriska un elektroniska aprīkojuma (attiecas uz ES dalībvalstīm un citām Eiropas valstīm, kur ieviesta pārstrādes sistēma)

Norādītais simbols uz ierīces vai iepakojuma nozīmē, ka ierīci nedrīkst pievienot sadzīves atkritumiem. Nododiet ierīci norādītajā elektriska un elektroniska aprīkojuma pārstrādes punktā. Novērsiet negatīvu ietekmi uz veselību un vidi, parūpējoties par ierīces pareizu pārstrādi.

Pārstrāde palīdz taupīt dabas resursus. Lai saņemtu plašāku informāciju par šīs ierīces pārstrādi, sazinieties ar vietējo atbildīgo iestādi, sadzīves atkritumu apstrādes organizāciju vai veikalu, kur ierīci iegādājāties.

Šī ierīce atbilst ES direktīvu prasībām par elektromagnētisko saderību un elektrisko drošību.

lespējamas teksta un tehnisko parametru izmainas.
