XLA 3200 - Lautsprecher BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Passive Säulenlautsprecher
Marke	Bosch
Modell	XLA 3200 (LBC 3200/00)
Abmessungen (H x B x T)	600 x 80 x 90 mm
Gewicht	3 kg
Nennleistung	30 W (mit Einstellungen 30-15-7,5 W)
Maximale Leistung	45 W
Effektiver Frequenzbereich	190 Hz bis 18 kHz (-10 dB)
Schalldruckpegel	106 dB bei 30 W / 91 dB bei 1 W (1 kHz, 1 m)
Horizontaler Öffnungswinkel	220° bei 1 kHz / 130° bei 4 kHz (-6 dB)
Vertikaler Öffnungswinkel	70° bei 1 kHz / 18° bei 4 kHz (-6 dB)
Nenneingangsspannung	100 V
Nennimpedanz	333 Ω
Anschluss	Schraubklemmen
Farbe	Silber
Umgebungstemperatur	-25 °C bis +55 °C
Sicherheit	Konform mit EN 60065
Verwendungszweck	Inneninstallation, kleine bis mittlere Räume
Montage	Wandmontage, auf Stativ oder Zusatzhalterung (optionales Zubehör)
Wartung	Reinigen Sie die Außenseite mit einem weichen, trockenen Tuch. Keine Scheuermittel verwenden.
Ersatzteile	Wenden Sie sich für Ersatzteile an den Bosch-Kundendienst.
Allgemeine Informationen	Für konstante Richtwirkung konzipiert, ideal für Sprachbeschallung.

Häufig gestellte Fragen - XLA 3200 BOSCH

Welcher Montagewinkel wird für einen optimalen Hörbereich empfohlen?

Es wird empfohlen, einen Winkel von 8 Grad zu verwenden, um eine konstante Richtwirkung und einen gleichmäßigen Schalldruckpegel zu erzielen.

Kann ich einen anderen Winkel als 8 Grad verwenden?

Ja, aber die akustische Leistung wird nicht optimal sein. Der Winkel sollte 8 Grad nicht überschreiten. Verwenden Sie einen kleineren Winkel, wenn die Montagehöhe begrenzt ist.

Wie bestimme ich die Montagehöhe der Lautsprecher?

Messen Sie den maximalen Abstand zum entferntesten Zuhörer und schlagen Sie dann in Abbildung 1 der Anleitung nach, um die entsprechende Höhe X zu finden.

Was tun, wenn der gewünschte Hörbereich zu breit ist?

Erhöhen Sie die Montagehöhe oder verwenden Sie mehrere Lautsprechergruppen, um den Bereich aufzuteilen.

Wie erkenne ich, ob ich mich im Hörbereich befinde?

Führen Sie einen Test mit rosa Rauschen durch. Gehen Sie durch den Bereich: Wenn die hohen Töne schnell abnehmen, befinden Sie sich an der Grenze des Hörbereichs.

Was ist der akustische Schatten?

Dies ist das Phänomen, bei dem Hindernisse (Personen, Gegenstände) die hohen Töne blockieren und die Sprachverständlichkeit verringern.

Was ist die maximale Leistung des Lautsprechers XLA 3200?

Die maximale Leistung beträgt 45 W, mit einer Nennleistung von 30 W.

Was sind die Abmessungen und das Gewicht des Lautsprechers?

Abmessungen: 600 x 80 x 90 mm; Gewicht: 3 kg.

Kann der Lautsprecher im Freien verwendet werden?

Nein, er ist für den Innenbereich konzipiert. Das Modell LBC 3210/00 bietet IP66-Schutz für den Außenbereich.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie chemische oder scheuernde Reinigungsmittel.

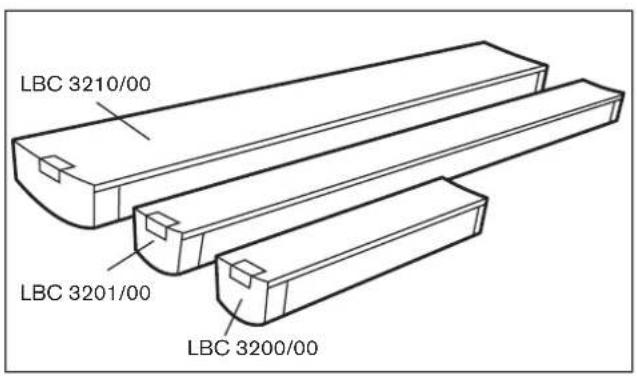

BEDIENUNGSANLEITUNG XLA 3200 BOSCH

Montage der Leitungs-/Lautsprecherüberwachungsplatine (optional) (Abb. A1 - Abb. A5)......52

Montage der Zusatzhalterung (optional) (Abb. B1 - Abb. B5)....52

Montage des Bodenständers (optional) (Abb. C1 - Abb. C3) 52

Hörbereich und entsprechende Montagehöhe für LBC 3200/00 ....53

Hörbereich und entsprechende Montagehöhe für LBC 3201/00 ....55

Hörbereich und entsprechende Montagehöhe für LBC 3210/00 ....58

Technische Daten LBC 3200/00 ....61

Technische Daten LBC 3201/00....64

Technische Daten LBC 3210/00....67

Hörbereich und entsprechende Montagehöhe für XLA3200/00

Bestimmen der Montagehöhe und des Montagewinkels für die LBC3200-Lautsprechereinheit:

1. Bestimmen Sie die Abmessungen des gewünschten Hörbereichs (eine horizontale Ebene auf Ohrenhöhe der Zuhörer – siehe gestrichelte Linie in Abbildung 1).

2. Bestimmen Sie den Winkel, in dem die Lautsprechereinheit montiert werden soll. Die Einheit ist so ausgelegt, dass der Schall unmittelbar über den Köpfen der Zuhörer ausgestrahlt werden soll. Der Winkel sollte nicht größer als 6° sein. Zwei Ansätze sind möglich, die jeweils ihre eigenen Vor- und Nachteile haben.

- Ansatz 1: Möglichst großer Hörbereich Wenn Sie einen großen Hörbereich wünschen, wird ein Winkel von rund 3° empfohlen (siehe Abbildung 1). Wie stark sich der Schalldruckpegel mit zunehmender Entfernung von der Lautsprechereinheit verringert, hängt vom Raumhall ab. Um hohe Töne klar hören zu können, sollte der Zuhörer Sichtkontakt zur Lautsprechereinheit haben.

- Ansatz 2: Möglichst geringe Variationen im Schalldruckpegel Wenn weniger Variationen im Schalldruckpegel gewünscht werden, wird ein Winkel von 5° empfohlen. Dadurch ergibt sich ein kleinerer Gesamthörbereich als bei Ansatz 1, und der Bereich in unmittelbarer Nähe der Lautsprechereinheit („A“ in Abbildung 2) liegt außerhalb des Hörbereichs. Diagramm 1 zeigt die Beziehung zwischen „A“ und der Montagehöhe der Lautsprechereinheit bei einem Installationswinkel von 5°.

1. Nachdem Sie sich für den geeigneten Ansatz (Montagewinkel) entschieden haben, bestimmen Sie die Montagehöhe der Lautsprecher, indem Sie die 0°-Achse der Lautsprechereinheit auf die gewünschte Position unmittelbar über der Ohrhöhe des am weitesten entfernten Zuhörers richten. Montieren Sie dazu den Lautsprecher höher oder niedriger an der Wand. Nun können Sie die Lautsprechereinheit so montieren, dass sich eine optimale Akustikleistung ergibt.

Fragen und Antworten zur Installation

- Kann ich die Lautsprechereinheit LBC3200 genau wie LBC3210 oder LBC3201 installieren?

Diese Lautsprechereinheit ist für kleine und mittlere Innenräume ausgelegt. Die optimale Akustikleistung dieser Lautsprechereinheit erhalten Sie, indem Sie den Schall unmittelbar über Kopfhöhe der Zuhörer ausstrahlen. Wenn diese Lautsprechereinheit wie LBC3210 oder LBC3201 montiert wird, erhalten Sie einen sehr kleinen Hörbereich. Aus dem gleichen Grund sollten Sie keinen Winkel über 6° wählen.

- Wenn ich die Lautsprechereinheit nicht sehen kann, bedeutet das, dass ich hohe Töne nicht hören kann? Hohe Töne können mit Licht verglichen werden. Wenn zwischen Ihnen und der Lichtquelle ein Hindernis steht, sehen Sie die Lichtquelle nicht in ihrer vollen Leistung. Das wird als Schatten bezeichnet. Bei hohen Tönen ergibt sich der gleiche Effekt. Wenn viele Personen zwischen Ihnen und dem Lautsprecher sitzen, befinden Sie sich im Schallschatten. Das macht sich durch leisere hohe Töne bemerkbar.

Hintergrundinformationen:

• Aufgrund der vielen möglichen Installationswinkel ist es schwierig, eine definitive Form des von der Lautsprechereinheit abgestrahlten Schalls anzugeben.
• Wenn Sie die Lautsprechereinheit in einem kleinen Winkel installieren, erhalten Sie einen (sehr) großen Hörbereich. Abhängig von Raumhall und Schallschatten (Personen oder Objekten vor einem Zuhörer, die die direkte Schallquelle blockieren) können weit entfernt sitzende Zuhörer einen Redner möglicherweise nur schwer verstehen. In diesem Fall ist es besser, mehrere Lautsprechereinheiten zu verwenden und den Hörbereich so aufzuteilen.
• Wenn Sie sich aus dem Hörbereich herausbewegen (über die maximale Entfernung von der Lautsprechereinheit hinaus), verringert sich lediglich der Schalldruckpegel. Variationen der Tonhöhe treten fast nicht auf. Wie stark der Schalldruckpegel abnimmt, hängt besonders vom Raumhall ab.
• Wenn Sie sich zu nahe an der Lautsprechereinheit befinden (weniger als die Mindestentfernung von der Lautsprechereinheit) und den 5°-Ansatz verwenden, werden hohe Töne sehr schnell beeinträchtigt.
• Da die Lautsprecher so ausgelegt sind, dass der Schall unmittelbar über der Kopfhöhe der Zuhörer abgestrahlt werden soll, sollten die Lautsprecher nicht zu hoch über dem Hörbereich montiert werden.
• Die Ränder des Hörbereichs in einer gegebenen Situation können nur durch einen praktischen Test in dem Raum, in dem die Lautsprechereinheit installiert wird, genau bestimmt werden. Diese Aufgabe muss von einem erfahrenen Zuhörer mit einem gut ausgebildeten Gehör ausgeführt werden. Spielen Sie dazu rosa Rauschen über die Lautsprechereinheit ein. Für diesen Test sollten Sie die tieferen Töne reduzieren, da sie nicht zur Sprachverständlichkeit beitragen. Bewegen Sie sich im Hörbereich, und hören Sie sich die hohen Töne an. Die Ränder des Hörbereichs befinden sich dort, wo die hohen Töne sehr schnell abnehmen.

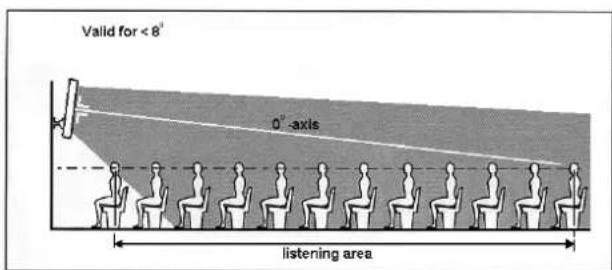

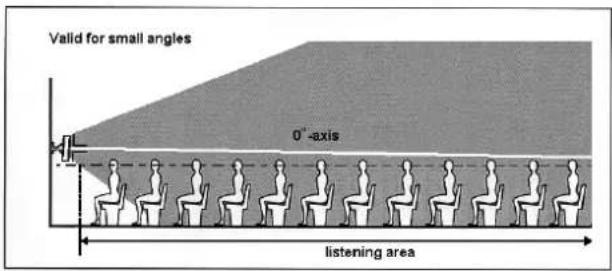

Abbildung 1: Abstrahlung der Lautsprechereinheit in Seitenansicht Wandmontage in kleinem Winkel

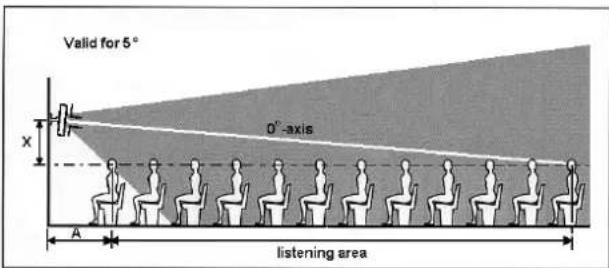

Abbildung 2: Abstrahlung der Lautsprechereinheit in Seitenansicht Wandmontage in 5°-Winkel

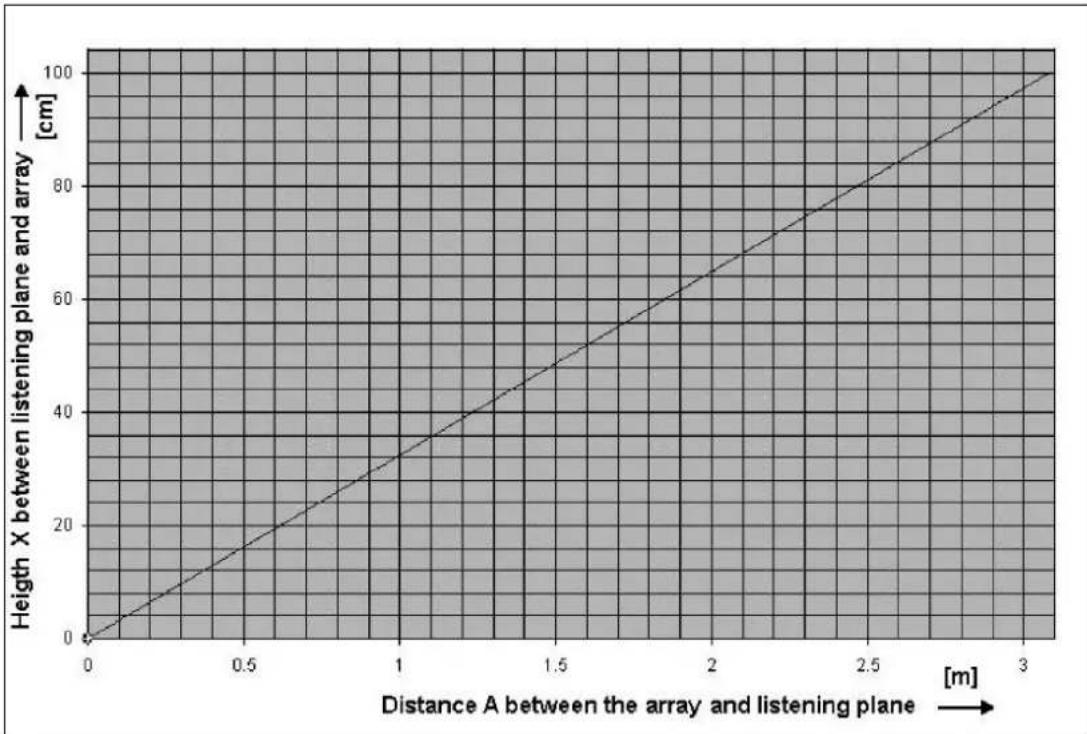

Diagramm 1: Beziehung zwischen Hörbereichsentfernung und Lautsprechereinheit

Hörbereich und entsprechende Montagehöhe für XLA3201/00

So verwenden Sie diese Montagemethode

1. Bestimmen Sie die Abmessungen des gewünschten Hörbereichs (eine horizontale Ebene auf Ohrenhöhe der Zuhörer – siehe gestrichelte Linie in Abbildung 1).
2. Messen Sie die maximale Entfernung von der Lautsprechereinheit zum letzten Zuhörer im Hörbereich (d. h. „B“ in den Abbildungen 1, 2 und 3).
3. Gehen Sie in Diagramm 1 von der maximalen Entfernung auf der horizontalen Achse nach oben. Gehen Sie vom vertikalen Schnittpunkt mit der diagonalen B-Linie horizontal zur vertikalen Achse. Der X-Wert (Höhe der Montagehalterung der Lautsprechereinheit über der Hörebene, „X“ in Abbildung 1) steht auf dieser Achse. Die horizontalen Schnittpunkte mit anderen diagonalen Linien geben Informationen zu den Abmessungen des Hörbereichs an. Diese Werte beziehen sich auf die Abbildungen 2 und 3 (siehe auch das Beispiel unten).
4. Abbildung 2 zeigt die 1 kHz-Oktavenform, die von der Lautsprechereinheit abgestrahlt wird, und Abbildung 3 zeigt die Abstrahlung der 4 kHz-Oktavenform. Der Hörbereich mit der optimalen Akustikleistung liegt in diesen Formen. Stellen Sie sicher, dass die 4 kHz-Form mit den mithilfe von Diagramm 1 ermittelten Abmessungen den gewünschten Hörbereich ausreichend abdeckt.
   5.Wenn der gewünschte Hörbereich von der 4 kHz-Form abgedeckt wird, zeigt der X-Wert auf der vertikalen Achse, wie hoch die Lautsprechereinheit über der Hörebene montiert werden muss. Beachten Sie dabei, dass die Lautsprechereinheit in der gewählten Höhe in einem Winkel von 8° montiert werden muss.

Nun können Sie die Lautsprechereinheit so montieren, dass sich eine optimale Akustikleistung ergibt.

Beispiel:

Die maximale Entfernung von der Lautsprechereinheit zum letzten Zuhörer beträgt 15 m. Wenn Sie vom 15 m-Punkt auf der horizontalen Achse von Diagramm 1 zur diagonalen B-Linie nach oben und anschließend seitlich zur vertikalen Achse gehen, geben die Schnittpunkte mit den anderen diagonalen Linien die Abmessungen der Hörebenen an. In diesem Beispiel:

F-Linie (Seitenlänge der Hörebene für 4 kHz) = 11,1 m C-Linie (Länge der Hörebene) = 11 m E-Linie (halbe Breite der Hörebene für 4 kHz) = 9,3 m A-Linie (Mindestentfernung zur Hörebene) = 3,9 m Auf der vertikalen Achse beträgt der X-Wert (die Höhe zwischen der Hörebene und der Montageklammer der Lautsprechereinheit) 1,8 m.

Fragen und Antworten zur Installation:

• Der gewünschte Hörbereich ist zu groß und passt nicht in die 4 kHz-Form. Probieren Sie eine andere Montagehöhe für die Lautsprechereinheit aus, oder verwenden Sie mehr Lautsprechereinheiten, um einen größeren Hörbereich zu erhalten.
• Warum muss ein 8°-Winkel für die Lautsprechereinheit verwendet werden?

Die Abstrahlungsformen in den Abbildungen 2 und 3 gelten nur dann für die Abmessungen in Diagramm 1, wenn die Lautsprechereinheit in einem Winkel von 8° montiert ist. Nur in diesem Fall erhalten Sie einen konstanten Schalldruckpegel und Frequenzgang (Constant Directivity) im Hörbereich.

- Kann ich die Lautsprechereinheit in einem anderen Winkel anbringen?

Sie können die Lautsprechereinheiten auch in einem anderen Winkel anbringen, erhalten dann jedoch nicht die optimale Akustikleistung. _Beispielsweise treten im Hörbereich größere Variationen im Schalldruckpegel auf. Die Werte in Diagramm 1 gelten nicht für andere Winkel. Winkel über 8° werden grundsätzlich nicht empfohlen.

- Die Lautsprechereinheit kann nicht in der gewünschten Höhe montiert werden. Wenn die gewünschte Höhe nicht erreicht werden kann, z. B. weil die Decke zu niedrig ist, wählen Sie einen Winkel unter 8°. Richten Sie die 0°-Achse der Lautsprechereinheit auf die gewünschte maximale Position (siehe Abbildung 4). Beachten Sie, dass in diesem Fall die Tabelle in Diagramm 1 und die Formen in den Abbildungen 2 und 3 nicht gelten. Überprüfen Sie im Hörbereich, ob ein Redner deutlich genug zu verstehen ist.

Hintergrundinformationen:

• Die Formen wurden in einem schalltoten Raum definiert. In einem schalltoten Raum erhalten Sie mit diesen Formen maximal 6 dB Schalldruckvariation und eine bedeutend geringere Variation im wahrgenommenen Frequenzgang. In Bereichen mit normalem oder hohem Nachhall treten geringere Variationen des Schalldruckpegels auf, und die Formen sind größer. Der wahrgenommene Frequenzgang in dieser Form ist dann fast konstant.
• Wenn Sie sich aus dem Hörbereich herausbewegen (über die maximale Entfernung von der Lautsprechereinheit hinaus), verringert sich lediglich der Schalldruckpegel. Variationen der Tonhöhe treten fast nicht auf. Wie stark der Schalldruckpegel abnimmt, hängt stark vom Raumhall ab.

- Wenn Sie sich zu nahe an den Lautsprechereinheiten befinden (weniger als die Mindestentfernung von der Lautsprechereinheit), werden hohe Töne sehr schnell beeinträchtigt.

- Abhängig von Raumhall und Schallschatten (Personen oder Objekten vor einem Zuhörer, die die direkte Schallquelle blockieren) können die am weitesten entfernt sitzenden Zuhörer einen Redner möglicherweise nur schwer verstehen. In diesem Fall ist es besser, mehrere Lautsprechereinheiten zu verwenden und den Hörbereich so aufzuteilen.

- Die Seitenlinien der Formen in Abbildung 2 und 3 sind die -6 dB-Punkte zum Schalldruckpegel auf der 0^ -Achse.

- Für eine optimale Verständlichkeit des Redners müssen Sie einen Hörbereich definieren, in dem die 4 kHz-Oktavenform den gesamten Bereich abdeckt.

• Die Ränder des Hörbereichs in einer gegebenen Situation können nur durch einen praktischen Test in dem Raum, in dem die Lautsprechereinheit installiert wird, genau bestimmt werden. Diese Aufgabe muss von einem erfahrenen Zuhörer mit einem gut ausgebildeten Gehör ausgeführt werden. Spielen Sie dazu rosa Rauschen über die Lautsprechereinheit ein. Für diesen Test sollten Sie die tieferen Töne reduzieren, da sie nicht zur Sprachverständlichkeit beitragen. Bewegen Sie sich im Hörbereich, und hören Sie sich die hohen Töne an. Die Ränder des Hörbereichs befinden sich dort, wo die hohen Töne sehr schnell abnehmen.

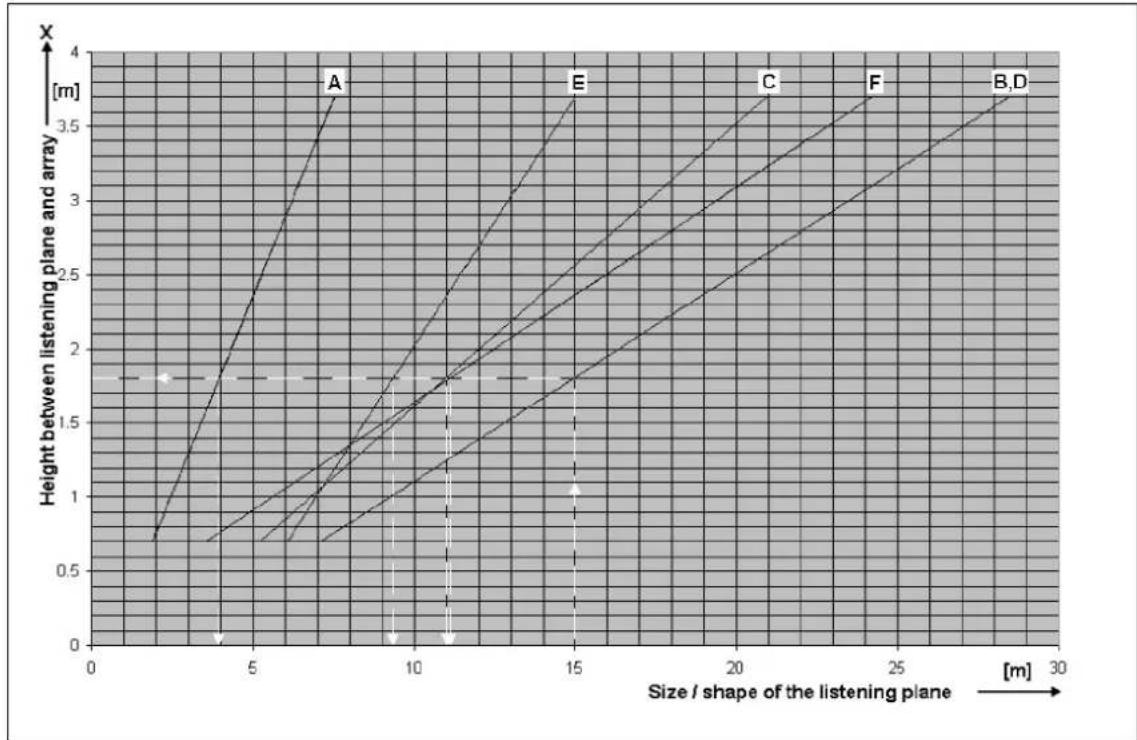

Diagramm 1: Beziehung zwischen Hörbereich und Montagehöhe der Lautsprechereinheit

Bedeutung der diagonalen Linien

B-Linie: Maximale Entfernung von der Lautsprechereinheit zum letzten Zuhörer

D-Linie: Halbe Breite der Hörebene für 1 kHz

F-Linie: Seitenlänge der Hörebene für 4 kHz

C-Linie: Länge der Hörebene

E-Linie: Halbe Breite der Hörebene für 4 kHz

A-Linie: Mindestentfernung zur Hörebene

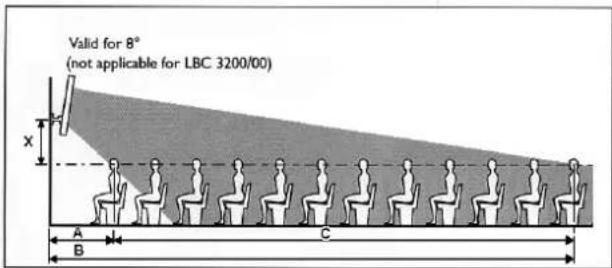

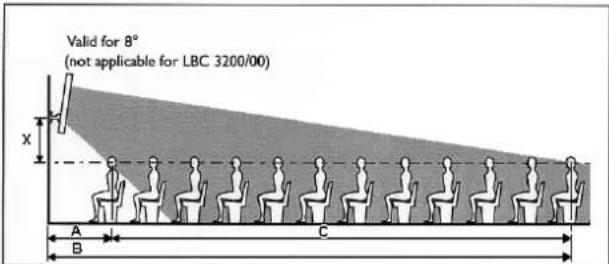

Abbildung 1: Abstrahlung der Lautsprechereinheit und Hörebene in Seitenansicht

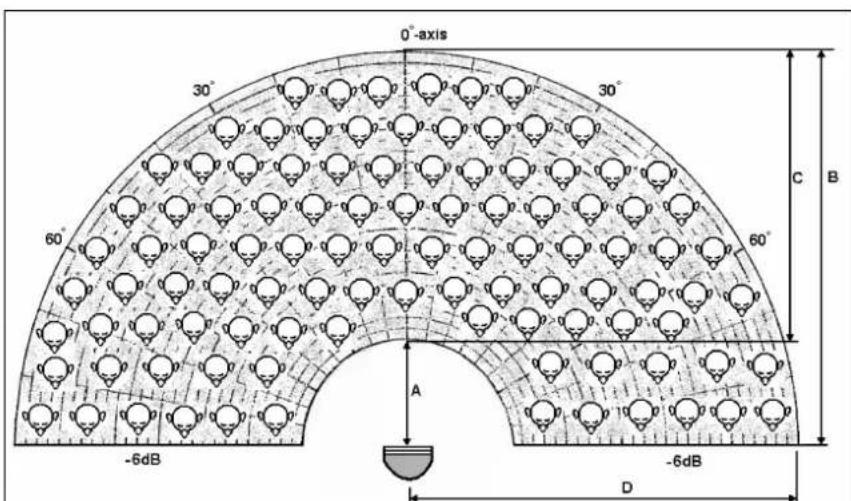

Abbildung 2: 1 kHz-Oktavenform der Lautsprechereinheit

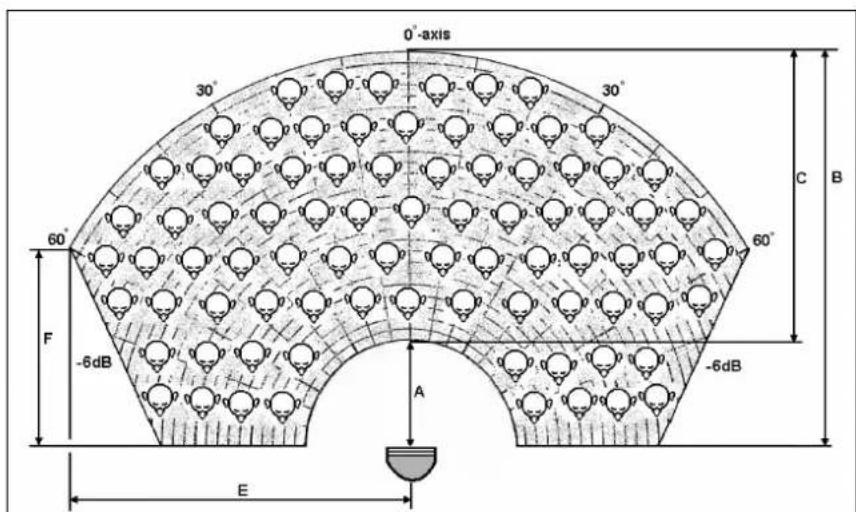

Abbildung 3: 4 kHz-Oktavenform der Lautsprechereinheit

Abbildung 4: Ausrichten der 0°-Achse der Lautsprechereinheit auf die maximale Position

Hörbereich und entsprechende Montagehöhe für XLA3210/00

So verwenden Sie diese Montagemethode:

1. Bestimmen Sie die Abmessungen des gewünschten Hörbereichs (eine horizontale Ebene auf Ohrenhöhe der Zuhörer – siehe gestrichelte Linie in Abbildung 1).

2. Messen Sie die maximale Entfernung von der Lautsprechereinheit zum letzten Zuhörer im Hörbereich (d. h. „B“ in den Abbildungen 1, 2 und 3).

3. Gehen Sie in Diagramm 1 von der maximalen Entfernung auf der horizontalen Achse nach oben. Gehen Sie vom vertikalen Schnittpunkt mit der diagonalen B-Linie horizontal zur vertikalen Achse. Der X-Wert (Höhe der Montagehalterung der Lautsprechereinheit über der Hörebene, „X“ in Abbildung 1) steht auf dieser Achse. Die horizontalen Schnittpunkte mit anderen diagonalen Linien geben Informationen zu den Abmessungen des Hörbereichs an. Diese Zahlen beziehen sich auf die Abbildungen 2 und 3 (siehe auch das Beispiel unten).

4. Abbildung 2 zeigt die 1 kHz-Oktavenform, die von der Lautsprechereinheit abgestrahlt wird, und Abbildung 3 zeigt die Abstrahlung der 4 kHz-Oktavenform. Der Hörbereich mit der optimalen Akustikleistung liegt in diesen Formen. Stellen Sie sicher, dass die 4 kHz-Form mit den mithilfe von Diagramm 1 ermittelten Abmessungen den gewünschten Hörbereich ausreichend abdeckt.

5.Wenn der gewünschte Hörbereich von der 4 kHz-Form abgedeckt wird, zeigt der X-Wert auf der vertikalen Achse, wie hoch die Lautsprechereinheit über der Hörebene montiert werden muss. Beachten Sie dabei, dass die Lautsprechereinheit in der gewählten Höhe in einem Winkel von 8° montiert werden muss.

Nun können Sie die Lautsprechereinheit so montieren, dass sich eine optimale Akustikleistung ergibt.

Diagrammbeispiel:

Die maximale Entfernung von der Lautsprechereinheit zum letzten Zuhörer beträgt 15 m. Wenn Sie vom 15 m-Punkt auf der horizontalen Achse von Diagramm 1 zur diagonalen B-Linie nach oben und anschließend seitlich zur vertikalen Achse gehen, geben die Schnittpunkte mit den anderen diagonalen Linien die Abmessungen der Hörebenen an. In diesem Beispiel:

F-Linie (Seitenlänge der Hörebene für 4 kHz) = 12,2 m C-Linie (Länge der Hörebene) = 11 m E-Linie (halbe Breite der Hörebene für 4 kHz) = 8,6 m A-Linie (Mindestentfernung zur Hörebene) = 3,9 m Auf der vertikalen Achse beträgt der X-Wert (die Höhe zwischen der Hörebene und der Montageklammer der Lautsprechereinheit) 1,8 m.

Fragen und Antworten zur Installation:

- Der gewünschte Hörbereich ist zu groß und passt nicht in die 4 kHz-Form.

Probieren Sie eine andere Montagehöhe für die Lautsprechereinheit aus, oder verwenden Sie mehr Lautsprechereinheiten, um einen größeren Hörbereich zu erhalten.

- Warum muss ein 8°-Winkel für die Lautsprechereinheit verwendet werden?

Die Abstrahlungsformen in den Abbildungen 2 und 3 gelten nur dann für die Abmessungen in Diagramm 1, wenn die Lautsprechereinheit in einem Winkel von 8° montiert ist. Nur in diesem Fall erhalten Sie einen konstanten Schalldruckpegel und Frequenzgang (Constant Directivity) im Hörbereich.

- Kann ich die Lautsprechereinheit in einem anderen Winkel anbringen?

Sie können die Lautsprechereinheiten auch in einem anderen Winkel anbringen, erhalten dann jedoch nicht die optimale Akustikleistung. _Beispielsweise treten im Hörbereich größere Variationen im Schalldruckpegel auf. Die Werte in Diagramm 1 gelten nicht für andere Winkel. Winkel über 8° werden grundsätzlich nicht empfohlen.

• Die Lautsprechereinheit kann nicht in der gewünschten Höhe montiert werden.

Wenn die gewünschte Höhe nicht erreicht werden kann, z. B. weil die Decke zu niedrig ist, wählen Sie einen Winkel unter 8°. Richten Sie die 0°-Achse der Lautsprechereinheit auf die gewünschte maximale Position (siehe Abbildung 4). Beachten Sie, dass in diesem Fall die Tabelle in Diagramm 1 und die Formen in den Abbildungen 2 und 3 nicht gelten. Überprüfen Sie im Hörbereich, ob ein Redner deutlich genug zu verstehen ist.

Hintergrundinformationen:

• Die Formen wurden in einem schalltoten Raum definiert. In einem schalltoten Raum erhalten Sie mit diesen Formen maximal 6 dB Schalldruckvariation und eine bedeutend geringere Variation im wahrgenommenen Frequenzgang. In Bereichen mit normalem oder hohem Nachhall treten geringere Variationen des Schalldruckpegels auf, und die Formen sind größer. Der wahrgenommene Frequenzgang in dieser Form ist dann fast konstant.

- Wenn Sie sich aus dem Hörbereich herausbewegen (über die maximale Entfernung von der Lautsprechereinheit hinaus), verringert sich lediglich der Schalldruckpegel. Variationen der Tonhöhe treten fast nicht auf. Wie stark der Schalldruckpegel abnimmt, hängt stark vom Raumhall ab.

- Wenn Sie sich zu nahe an den Lautsprechereinheiten befinden (weniger als die Mindestentfernung von der Lautsprechereinheit), werden hohe Töne sehr schnell beeinträchtigt.

- Abhängig von Raumhall und Schallschatten (Personen oder Objekten vor einem Zuhörer, die die direkte

Schallquelle blockieren) können die am weitesten entfernt sitzenden Zuhörer einen Redner möglicherweise nur schwer verstehen. In diesem Fall ist es besser, mehrere Lautsprechereinheiten zu verwenden und den Hörbereich so aufzuteilen.

- Die Seitenlinien der Formen in Abbildung 2 und 3 sind die -6 dB-Punkte zum Schalldruckpegel auf der 0^ -Achse.

- Für eine optimale Verständlichkeit des Redners müssen Sie einen Hörbereich definieren, in dem die 4 kHz-Oktavenform den gesamten Bereich abdeckt. Die Ränder des Hörbereichs in einer gegebenen Situation können nur durch einen praktischen Test in dem Raum, in dem die Lautsprechereinheit installiert wird, genau bestimmt werden. Diese Aufgabe muss von einem erfahrenen Zuhörer mit einem gut ausgebildeten Gehör ausgeführt werden. Spielen Sie dazu rosa Rauschen über die Lautsprechereinheit ein. Für diesen Test sollten Sie die tieferen Töne reduzieren, da sie nicht zur Sprachverständlichkeit beitragen. Bewegen Sie sich im Hörbereich, und hören Sie sich die hohen Töne an. Die Ränder des Hörbereichs befinden sich dort, wo die hohen Töne sehr schnell abnehmen.

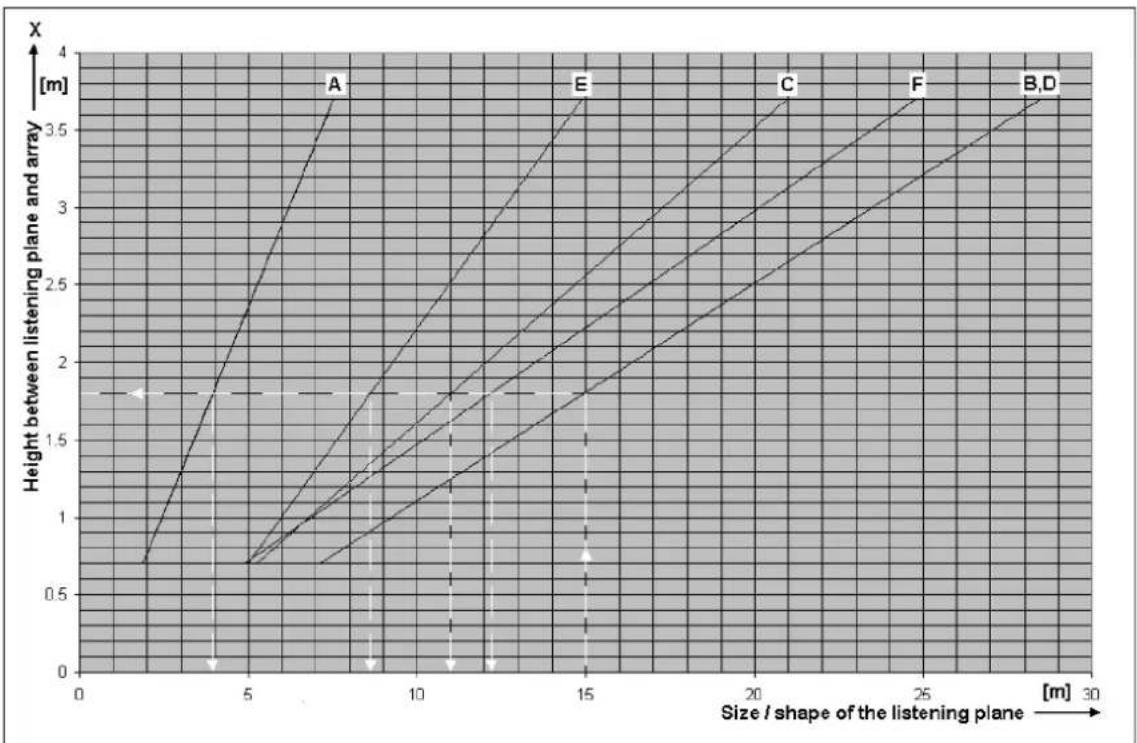

Diagramm 1: Beziehung zwischen Hörbereich und Montagehöhe der Lautsprechereinheit

Bedeutung der Linien

Abbildung 1: Abstrahlung der Lautsprechereinheit und Hörebene in Seitenansicht

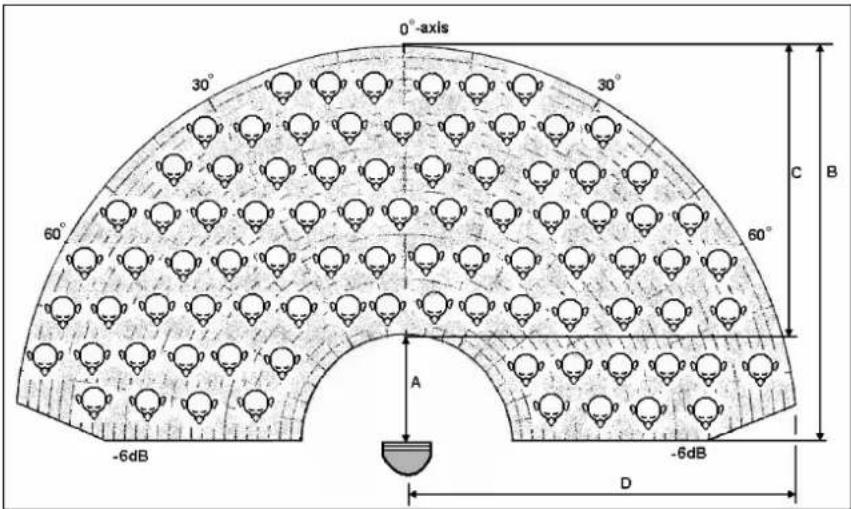

Abbildung 2: 1 kHz-Oktavenform der Lautsprechereinheit

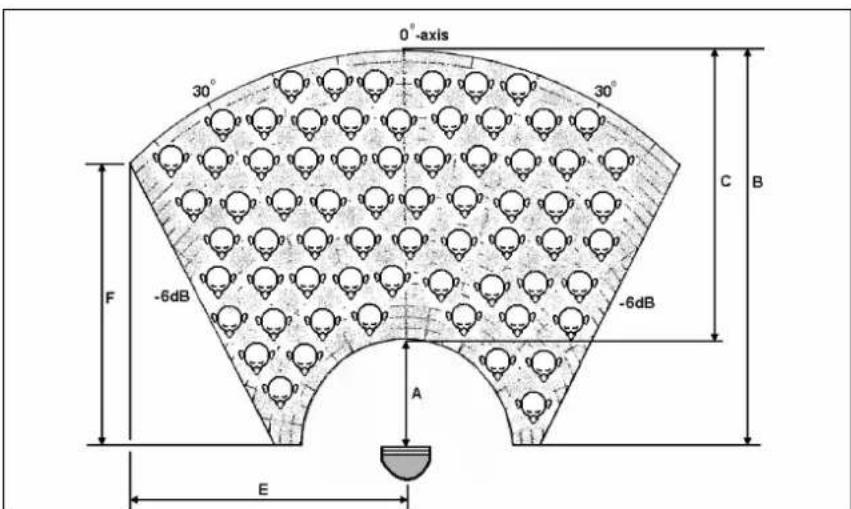

Abbildung 3: 4 kHz-Oktavenform der Lautsprechereinheit

Abbildung 4: Ausrichten der 0°-Achse der Lautsprechereinheit auf die maximale Position

TECHNISCHE LEISTUNGSDATEN

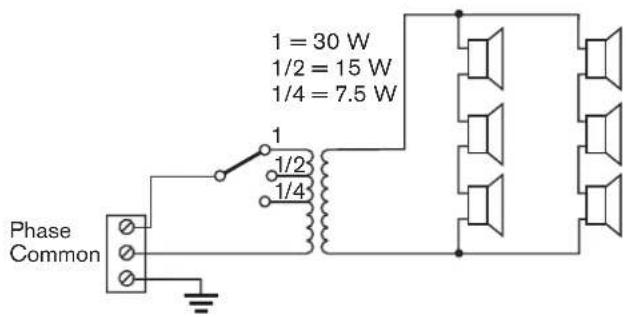

LBC 3200/00
Maximale Leistung	45 W
Nennleistung	30 W (30-15-7,5 W)
Schalldruckpegel bei
30 W/1 W (bei 1 kHz, 1 m)	106 dB/91 dB (SPL)

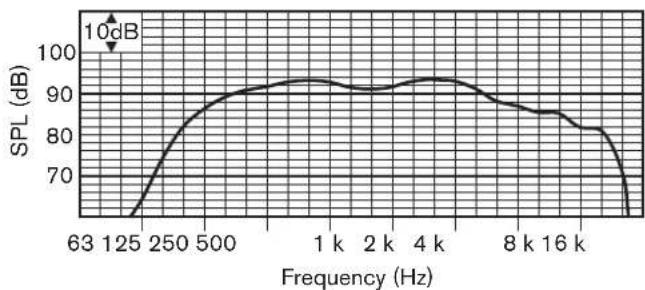

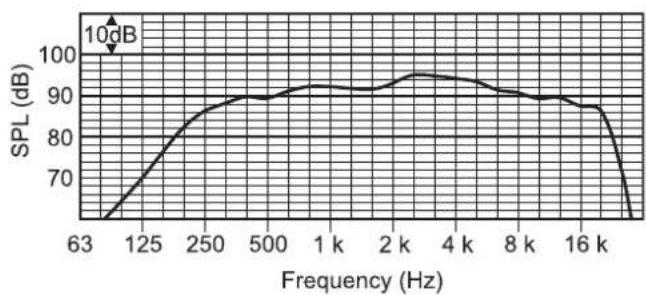

Effektiver Frequenzbereich (-10 dB)	190 Hz bis 18 kHz
Öffnungswinkel
(bei 1 kHz/4 kHz, -6 dB)
Horizontal	220° /130°
Vertical	70° /18°
Nenneingangsspannung	100 V
Nennimpedanz	333 Ohm
Umgebungstemperaturbereich	-25°C bis +55°C
Sicherheit	nach EN 60065
Anschluss	Schraub-Klemmleiste
Abmessungen (H x B x T)	600 x 80 x 90 mm
Farbe	Silber
Gewicht	3 kg

TECHNISCHE LEISTUNGSDATEN

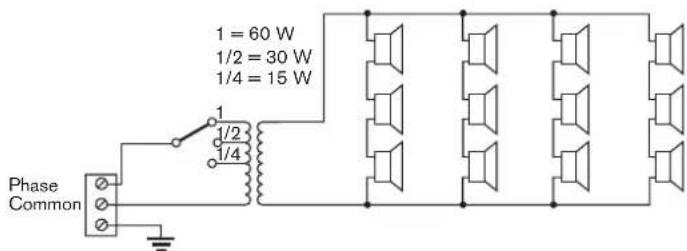

LBC 3201/00
Maximale Leistung	90 W

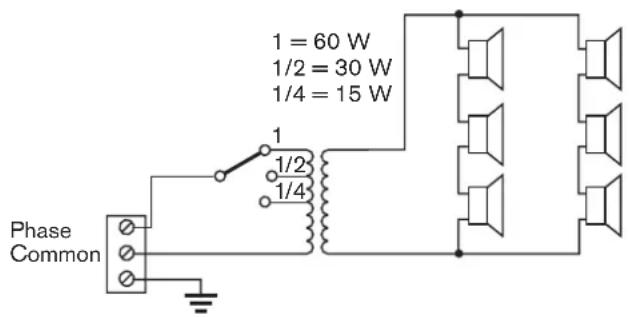

Nennleistung	60 W (60-30-15 W)
Schalldruckpegel bei
60 W/1 W (bei 1 kHz, 1 m)	110 dB/92 dB (SPL)
Effektiver Frequenzbereich (-10 dB)	190 Hz bis 18 kHz
Öffnungswinkel
(bei 1 kHz/4 kHz, -6 dB)
Horizontal	210°/132°
Vertical	50°/22°
Nenneingangsspannung	100 V
Nennimpedanz	167 Ohm
Umgebungstemperaturbereich	-25°C bis +55°C
Sicherheit	nach EN 60065
Anschluss	Schraub-Klemmleiste
Abmessungen (H x B x T)	1200 x 80 x 90 mm
Farbe	Silber
Gewicht	6,4 kg

TECHNISCHE LEISTUNGSDATEN

LBC 3210/00
Maximale Leistung	90 W
Nennleistung	60 W (60-30-15 W)
Schalldruckpegel
bei 60 W/1 W (bei 1 kHz, 1 m)	115 dB/97 dB (SPL)

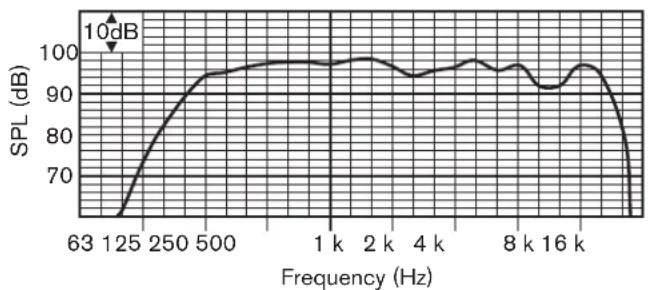

Effektiver Frequenzbereich (-10 dB)	190 Hz bis 20 kHz
Öffnungswinkel
(bei 1 kHz/4 kHz, -6 dB)
Horizontal	170°/90°
Vertical	55°/18°
Nenneingangsspannung	100 V
Nennimpedanz	167 Ohm
Umgebungstemperaturbereich	-25°C bis +55°C
Sicherheit	nach EN 60065
Wasser-/Staubschutz	IP 66 nach IEC 60529
Anschluss	Schraub-Klemmleiste
Abmessungen (H x B x T)	1200 x 160 x 90 mm
Farbe	Silber
Gewicht	9 kg
