LH2-UC15E - Lautsprecher BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Lautsprecher
Marke	Bosch
Modell	LH2-UC15E
Abmessungen (B x H x T)	200 mm x 120 mm x 150 mm
Gewicht	2,5 kg
Nennimpedanz	8 Ohm
Belastbarkeit (RMS)	100 W
Frequenzbereich	50 Hz – 20 kHz
Schalldruckpegel (max.)	90 dB
Montage	Wandmontage möglich (Halterung inklusive)
Gehäusematerial	Kunststoff
Farbe	Schwarz
Stromversorgung	Passiv – keine eigene Stromversorgung
Anschlüsse	Schraubklemme (2-polig)
Schutzart	IP20
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C
Lieferumfang	Lautsprecher, Bedienungsanleitung, Wandhalterung
Reinigung	Mit weichem, trockenem Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheit	Nur in trockenen Innenräumen verwenden. Nicht öffnen.
Reparatur	Nur durch autorisiertes Fachpersonal
Entsorgung	Elektroaltgeräte gehören nicht in den Hausmüll

Häufig gestellte Fragen - LH2-UC15E BOSCH

Wie schließe ich den Lautsprecher LH2-UC15E an?

Der Lautsprecher wird über eine 2-polige Schraubklemme angeschlossen. Achten Sie auf die korrekte Polung (+/-).

Kann der Lautsprecher im Freien verwendet werden?

Nein, der LH2-UC15E ist nur für den Innenbereich geeignet (Schutzart IP20).

Welche Leistung benötigt der Lautsprecher?

Der Lautsprecher ist passiv und benötigt keine eigene Stromversorgung. Die Belastbarkeit beträgt 100 W RMS bei 8 Ohm.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch. Keine Flüssigkeiten oder Scheuermittel verwenden.

Kann ich den Lautsprecher an die Wand montieren?

Ja, der Lautsprecher wird mit einer Wandhalterung geliefert. Befestigen Sie diese fest an der Wand und hängen Sie den Lautsprecher ein.

Was ist der Frequenzbereich des LH2-UC15E?

Der Frequenzbereich reicht von 50 Hz bis 20 kHz, geeignet für Sprache und Musik.

Gibt es eine Garantie auf den Lautsprecher?

Für Bosch-Produkte gilt die gesetzliche Gewährleistung. Bitte bewahren Sie den Kaufbeleg auf.

Was tun, wenn der Lautsprecher nicht funktioniert?

Überprüfen Sie die Verkabelung und die Polung. Testen Sie den Lautsprecher an einer anderen Quelle. Bei Defekt wenden Sie sich an den Kundendienst.

Kann ich mehrere Lautsprecher parallel betreiben?

Ja, achten Sie auf die Gesamtimpedanz des Verstärkers. Bei Parallelschaltung sinkt die Impedanz (z.B. 2 Lautsprecher = 4 Ohm).

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung liegt dem Produkt bei und kann auch auf der Bosch-Website als PDF heruntergeladen werden.

BEDIENUNGSANLEITUNG LH2-UC15E BOSCH

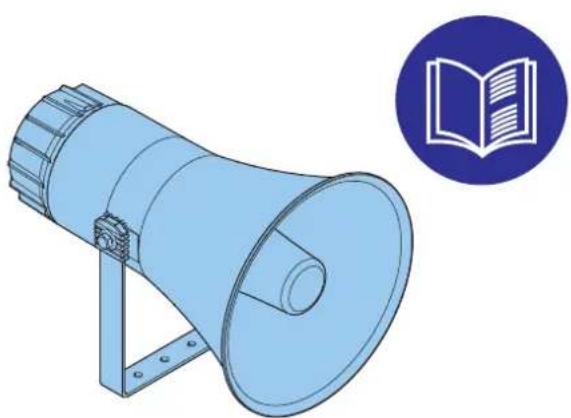

Horn-Lautsprecher

LH2-UC15E

BOSCH

de Installationshinweis

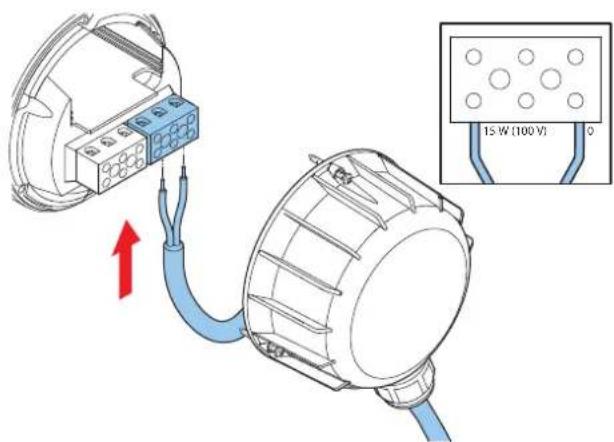

1 Installation

Abb. 1 Abb. 2

Abb. 3 Abb. 4

Abb. 5 Abb. 6

Abb. 11 Abb. 12

Abb. 13 Abb. 14

2 Technische Daten

Elektrisch*

Maximum power 22.5 W
Rated power (PHC) 15 W
Power tapping 15 / 7.5 / 3.75 / 1.87 W
Sound pressure levelat rated power / 1 W (1 kHz, 1 m)	120 / 108 dB (SPL)
Sound pressure levelat rated power / 1 W (1 kHz, 4 m)(reference axis 0 degrees, free field)	102 / 90 dB
Effective frequency range(- 10 dB)	300 Hz to 9 kHz
Opening angle at 1 kHz / 4 kHz(-6 dB)	119° / 38°
Rated input voltage 70 / 100 V
Rated impedance 334 ohm (15 W at 70 V)	667 ohm (7,5 W at 70 V / 15 W at 100 V)1333 ohm (3,75 W at 70 V / 7,5 W at 100 V)2667 ohm (1,87 W at 70 V / 3,75 W at 100 V)5347 ohm (1,87 W at 100 V)
Electrical connection 6-pole screw terminal
Acceptable wire gauge 1.0 – 2.3 mm

* Technische Leistungsdaten gemäß IEC 60268-5

Mechanisch

Dimensions (L x D max)	302 x 212 mm(11.89 x 8.35 in)
Weight 2.25 kg (4.96 lb)
Color Light grey (RAL 7035)
Material horn Glass Reinforced Polyester (GRP)
Material mounting bracket Stainless steel (grade 316)
Cable diameter 6 mm to 12 mm (0.24 in to 0.47 in)

Umgebung

Operating temperature	-55 °C to +70 °C (-67 °F to +158 °F)
Storage temperature -40 °C to +70 °C	(-40 °F to +158 °F)
Relative humidity <95%

2.1

Zertifizierungen und Zulassungen

Safety According to EN 60065
Emergency According to EN 54-24 / compliant to BS 5839-8
Type approval certified According to EN 60945
Water and dust protection According to EN 60529, IP 67
Salt mist According to IEC 60068-2-11
Chlorine resistant According to IEC 60068-2-60
Wind force According to Bft 11

2.2

Zusätzliche technische Daten Abmessungen in mm (Zoll)

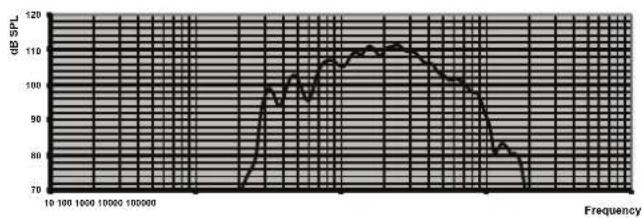

Schaltplan Frequenzgang

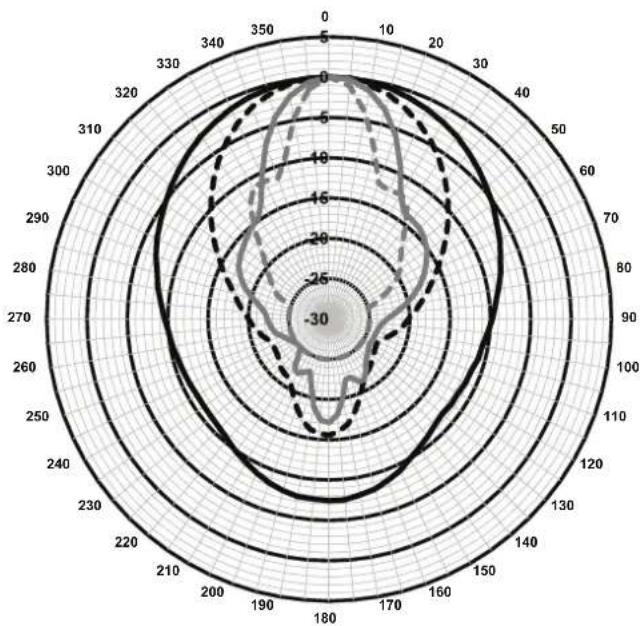

Polardiagramm (gemessen mit rosa Rauschen)

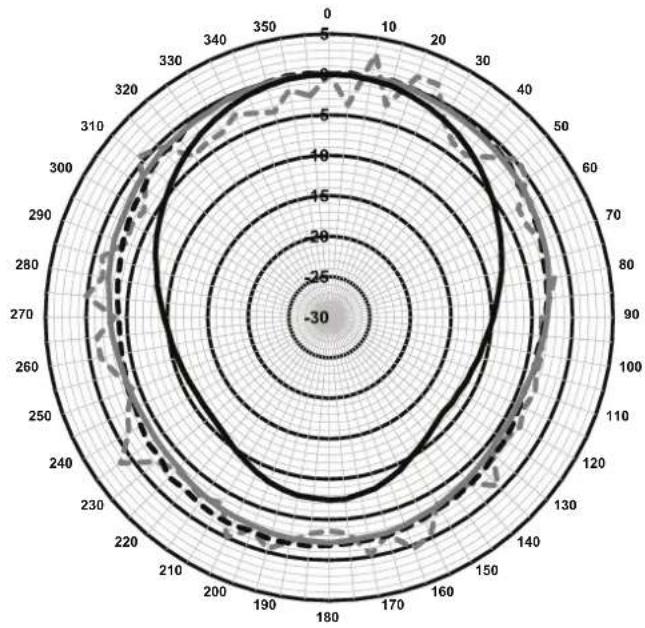

Polardiagramm (gemessen mit rosa Rauschen) Um die Anforderungen der EN54-24 zu erfüllen, ist die unten angegebene Entzerrung in Terzbändern erforderlich:

1/3 octave band (Hz) EQ setting
1250 Hz -2 dB
1600 Hz -3 dB
2000 Hz -1 dB
6300 Hz +3 dB

0560

Bosch Security Systems BV

Torenallee 49, 5617BA Eindhoven, Niederlande

0560-CPR-142190008

EN 54-24:2008

Lautsprecher für Sprachalarmanlagen

für Brandmelde- und Brandalarmanlagen in Gebäuden

Hornlautsprecher 15W

LH2-UC15E

Typ B

Bosch Security Systems B.V.

Torenallee 49

5617 BA Eindhoven

Niederlande

www.boschsecurity.com

© Bosch Security Systems B.V., 2015
