| Produkttyp | Hornlautsprecher, Ex-geschützt (ATEX/IECEx) |
| Modell | LH3-UC25XS |
| Abmessungen (H x B x T) | 144 x 170 x 207 mm |
| Gewicht | 2,37 kg |
| Nennleistung (PHC) | 25 W |
| Anschlussleistungen (über Abgriffe) | 25 / 15 / 6,5 / 5 / 2,5 / 1,5 W |
| Schalldruckpegel (Nennleistung / 1 W) | 118 dB / 106 dB (1 kHz, 1 m) |
| Effektiver Frequenzbereich (-10 dB) | 380 Hz - 8000 Hz |
| Nennspannung | 100 V |
| Nennimpedanz | 400 Ohm |
| Material (Horn / Halterung) | Polyamid (PA) / Edelstahl (V4A) |
| Farbe | Schwarz (RAL 9005) |
| Schutzart | IP 66/67 |
| Betriebstemperatur | -50 °C bis +60 °C |
| Lagertemperatur | -40 °C bis +70 °C |
| Relative Luftfeuchtigkeit | <95 % |
| Kabelverschraubung (im Lieferumfang) | M20, Polyamid (PA), Kabeldurchmesser 11-14 mm |
| Elektrischer Anschluss | 2 x 6-polige Steckklemme, Aderquerschnitt 0,5 - 2,5 mm² (AWG 20-12) |
| Zertifizierungen | ATEX, IECEx, CSA, UL, CCC (je nach Variante) |
| Reinigung und Wartung | Gehäuse aus PA12; geeignete Reinigungsmittel verwenden, aggressive Chemikalien vermeiden. Nicht unter Spannung öffnen. |
| Einbauhinweise | Schallkanal nach unten zur Drainage; Deckelschrauben mit 1,8 Nm anziehen; Erdung über Halterung. |
Häufig gestellte Fragen - LH3-UC25XS BOSCH
Benutzerfragen zu LH3-UC25XS BOSCH
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Lautsprecher kostenlos im PDF-Format! Finden Sie Ihr Handbuch LH3-UC25XS - BOSCH und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. LH3-UC25XS von der Marke BOSCH.
BEDIENUNGSANLEITUNG LH3-UC25XS BOSCH
Hornlautsprecher, Ex-geschützt, kurzer/langer Schalltrichter
LH3-UC25XS | LH3-UC25XL | LH3-UC25XS-1 | LH3-UC25XL-1




de
Montageanleitung
1 Montage


Abbildung 1.1 Abbildung 1.2

Abbildung 1.3 Abbildung 1.4

Abbildung 1.5 Abbildung 1.6

Abbildung 1.7 Abbildung 1.8

Abbildung 1.9 Abbildung 1.10
Abbildung 1.11

Abbildung 1.12: Schaltplan
2 Technische Daten
LH3-UC25XS | LH3-UC25XS-1: Technische Daten
Elektrisch*
| LH3-UC25XS LH3-UC25XS-1 | ||
| Rated power (PHC) 25 W | ||
| Rated power 25 / 15 / 6.5 / 5 / 2.5 / 1 | 5 W | |
| Sound pressure levelat rated power / 1 W (1 kHz, 1 m) | 118 dB / 106 dB 115 dB / | 104 dB |
| Opening angleat 1 kHz/ 4 kHz (- 6 dB) | 120 / 37 degrees 105 / 35 | degrees |
| Effective frequency range(-10 dB) | 380 Hz to 8000 Hz 450 Hz | to 7000 Hz |
| Rated voltage 100 V | ||
| Rated impedance 400 ohm | ||
| Electrical connection 2 x 6 pole push terminal | ||
| Acceptable wire gauge 0.5 mm - 2.5 mm | 2 (AWG 20-12) | |
Technische Leistungsdaten gemäß IEC 60268-5
Mechanik
| Material horn Polyamide (PA) | |
| Material bracket Stainless Steel (Grade 316) | |
| Dimensions (H x W x D) 144 x 170 x 207 mm(5.66 x 6.69 x 8.15 in) | |
| Weight | 2.37 kg (5.22 lb) |
| Color | Black (RAL 9005) |
| Cable gland (standard supplied) | M20 Polyamide (PA) |
| Cable diameter | 11 mm to 14 mm (0.43 in to 0.55 in) |
Umgebung
| Operating temperature | -50 °C to +60 °C (-58 °F to +140 °F) |
| Storage temperature | -40 °C to +70 °C (-40 °F to +158 °F) |
| Relative humidity <95% |
Zertifizierung und Zulassungen
| LH3-UC25XS LH3-UC25XS-1 | ||
| Safety acc. to EN 62368-1 | ||
| Water and dust protected | acc. to EN 60529 IP 66/67 | |
| IECEx / ATEX IECEx DNV | 21.0015X & Presafe20 ATEX 05429XII 2G Ex db eb mb IIB+H2 T4 GbII 2D Ex tb IIIC T105 °C Db | IECEx DNV 21.0015X & Presafe20 ATEX 05429XII 2G Ex db eb mb IIC T4 GbII 2D Ex tb IIIC T105°C Db |
| CSA LC19A17779 | Ex db eb mb IIB+H2 T4 GbEx tb IIIC T105 °C Db | C19A17779Ex db eb mb IIC T4 GbEx tb IIIC T105 °C Db |
| UL LC19A17779 | Class 1 Zone 1 AEx db eb mbIIB+H2 T4 GbZone 21 AEx tb mb IIIC T105 °CDb | Class I Zone 1 AEx db eb mb IICT4bZone 21 AEx tb mb IIIC T105°CDb |
| CCC Ex db eb mb IIB+H2 | T4 GbEx db eb mb IIC T4 GbEx tb IIIC T105 °C Db | |
LH3-UC25XL | LH3-UC25XL-1: Technische Daten Elektrik*
| LH3-UC25XL LH3-UC25XL-1 | ||
| Rated power (PHC) 25 W | ||
| Rated power 25 / 15 / 6.5 / 5 / 2.5 / 1 | 5 W | |
| Sound pressure levelat rated power / 1 W (1 kHz, 1 m) | 122 dB / 109 dB 119 dB / | 106 dB |
| Opening angleat 1 kHz/ 4 kHz (- 6 dB) | 100 / 30 degrees 73 / 33 degrees | |
| Effective frequency range (-10 dB) 380 | Hz to 7000 Hz 400 Hz to 7000 Hz | |
| Rated voltage 100 V | ||
| Rated impedance 400 ohm | ||
| Electrical connection 2 x 6 pole push terminal | ||
| Acceptable wire gauge 0.5 mm - 2.5 mm | 2 (AWG 20-12) | |
* Technische Leistungsdaten gemäß IEC 60268-5
Mechanik
| Material horn Polyamide (PA) | |
| Material bracket Stainless Steel (Grade 316) | |
| Dimensions (H x W x D) 200 x 270 x 348 mm(7.87 x 10.62 x 13.70 in) | |
| Weight | 2.72 kg (5.99 lb) |
| Color | Black (RAL 9005) |
| Cable gland (standard supplied) | M20 Polyamide (PA) |
| Cable diameter | 11 mm to 14 mm (0.43 in to 0.55 in) |
Umgebung
| Operating temperature | -50 °C to +60 °C (-58 °F to +140 °F) |
| Storage temperature | -40 °C to +70 °C (-40 °F to +158 °F) |
| Relative humidity <95% |
Zertifizierung und Zulassungen
| LH3-UC25XL LH3-UC25XL-1 | ||
| Safety acc. to EN 62368-1 | ||
| Water and dust protected | acc. to EN 60529 IP 66/67 | |
| IECEx / ATEX IECEx DNV | 21.0015X & Presafe20 ATEX 05429XII 2G Ex db eb mb IIB+H2 T4 GbII 2D Ex tb IIIC T105 °C Db | IECEx DNV 21.0015X & Presafe20 ATEX 05429XII 2G Ex db eb mb IIC T4 GbII 2D Ex tb IIIC T105 °C Db |
| CSA LC19A17779 | Ex db eb mb IIB+H2 T4 GbEx tb IIIC T105 °C Db | LC19A17779Ex db eb mb IIC T4 GbEx tb IIIC T105 °C Db |
| UL LC19A17779 | Class 1 Zone 1 AEx db eb mbIIB+H2 T4 GbZone 21 AEx tb mb IIIC T105 °CDb | LC19A17779Class I Zone 1 AEx db eb mb IICT4Zone 21 AEx tb mb IIIC T105° CDb |
| CCC Ex db eb mb IIB+H2 | T4 GbEx db eb mb IIC T4 GbEx tb IIIC T105 °C Db | |
2.1 Zertifizierung und Zulassungen
INSTALLATIONS-, BETRIEBS-, WARTUNGS- UND PRÜFVERFAHREN FÜR BOSCH-ATEX/IECEx-ZERTIFIZIERTE Ex-LAUTSPRECHER
- Wenn der Ex-Lautsprecher geerdet werden soll, verwenden Sie die markierten Erdungsschrauben im Inneren des Lautsprechers (siehe Abb. 4).
- Stellen Sie sicher, dass der Ex-Lautsprecher an die auf den Typenschildern angegebene Spannung, Frequenz und Leistung angeschlossen ist.
- Die Deckelschrauben der Anschlusskammer sollten mit einem Drehmoment von 1,8 Nm angezogen werden, um die IP-Schutzart zu gewährleisten (siehe Abb. 6).
- Verwenden Sie nur korrekte, ATEX/IECEx-zertifizierte 'Ex eb'-Kabelverschraubungen/Blindstopfen, die hinsichtlich IP-Schutzart und Umgebungstemperatur den gleichen Spezifikationen entsprechen wie der Rest des Lautsprechers. Max. M25.
- Die Ex-Lautsprecher sollten in ihrer Position bleiben, damit eindringendes Wasser aus dem Schallkanal abfließen kann (siehe Abb. 9 und 10). Stellen Sie sicher, dass die Umgebungstemperatur innerhalb des zertifizierten Temperaturbereichs liegt.

Vorsicht!
Öffnen Sie den Ex-Lautsprecher nicht, wenn der Lautsprecher unter Spannung steht.
Folgen
- Im Allgemeinen ist das in diesen Ex-Lautsprechern verwendete Gehäusematerial Polyamid PA 12 für alle Arten von klimatischen Bedingungen geeignet, einschließlich schwerer Meeresumgebungen. Verwenden Sie geeignete Reinigungsmittel. Stellen Sie sicher, dass der Lautsprecher nicht mit Fremdstoffen wie Chemikalien, Seifen, Säuren und Staub in Kontakt kommt.
- Besondere Bedingungen für die sichere Verwendung: Der Lautsprecher sollte nur in Bereichen installiert werden, in denen ein geringes Stoßrisiko besteht. Wenn die Halterung des Lautsprechers an der Konstruktion montiert ist, muss die Halterung über die Konstruktion mit dem Erdpotenzial verbunden sein.
INMETRO
Besondere Bedingungen für die sichere Verwendung:
Der Lautsprecher darf nur in Bereichen installiert werden, in denen ein geringes Stoßrisiko besteht.
Wenn die Halterung des Lautsprechers an der Konstruktion montiert ist, muss die Halterung über die Konstruktion mit der Erde verbunden sein.
Warnhinweis:
ACHTUNG – NICHT ÖFFNEN, WENN UNTER SPANNUNG
2.2 Zusätzliche technische Daten

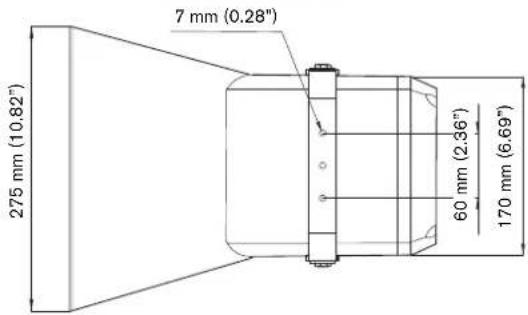

Abbildung 2.1: LH3-UC25XS | LH3-UC25XS-1

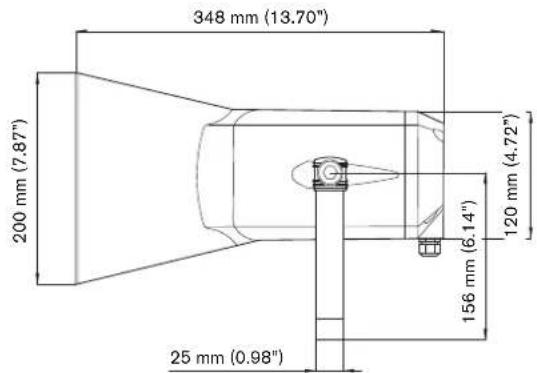

Abbildung 2.2: LH3-UC25XL | LH3-UC25XL-1
LH3-UC25XS

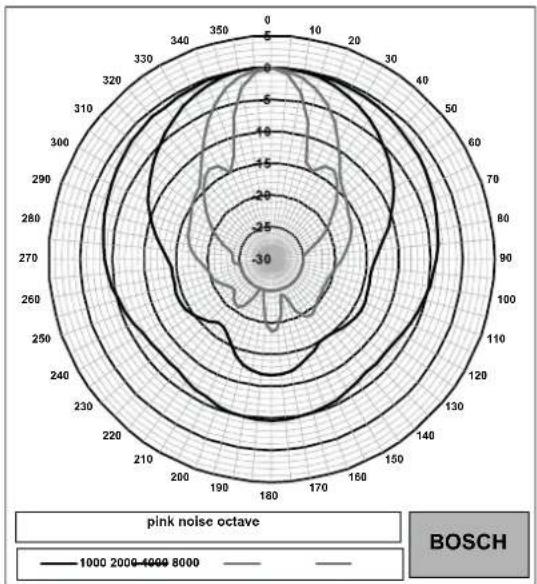

Horizontales Polardiagramm (niedrige Frequenz)

Horizontales Polardiagramm (hohe Frequenz)

Vertikales Polardiagramm (niedrige Frequenz)

Vertikales Polardiagramm (hohe Frequenz)
LH3-UC25XS-1

Horizontales Polardiagramm (niedrige Frequenz)

Horizontales Polardiagramm (hohe Frequenz)

Vertikales Polardiagramm (niedrige Frequenz)

Vertikales Polardiagramm (hohe Frequenz)
LH3-UC25XL

Horizontales Polardiagramm (niedrige Frequenz)

Horizontales Polardiagramm (hohe Frequenz)

Vertikales Polardiagramm (niedrige Frequenz)

Vertikales Polardiagramm (hohe Frequenz)
LH3-UC25XL-1

Horizontales Polardiagramm (niedrige Frequenz)

Horizontales Polardiagramm (hohe Frequenz)

Vertikales Polardiagramm (niedrige Frequenz)

Vertikales Polardiagramm (hohe Frequenz)
