Notice BOSCH LH2-UC06 - page 1
1 / 10
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.
Produkttyp Lautsprecher
Marke Bosch
Modell LH2-UC06
Lautsprechertyp Passiv, 2-Wege-Regallautsprecher
Nennbelastbarkeit (RMS) 50 Watt
Impedanz 8 Ohm
Frequenzbereich 60 Hz – 20 kHz
Empfindlichkeit 90 dB (1 W/1 m)
Abmessungen (B x H x T) 200 x 300 x 250 mm
Gewicht 3,5 kg
Gehäusematerial MDF mit Vinylfolie
Farbe Schwarz
Anschlüsse Schraubklemmen (Vergoldet)
Lieferumfang 2 Lautsprecher, Bedienungsanleitung
Besonderheiten Magnetisch abgeschirmt, Bassreflexsystem
Reinigung Mit trockenem, fusselfreiem Tuch abwischen
Sicherheitshinweise Nicht in der Nähe von Wasser oder Wärmequellen aufstellen
Reparierbarkeit Ersatzteile über Bosch Kundendienst erhältlich

Häufig gestellte Fragen - LH2-UC06 BOSCH

Wie schließe ich den LH2-UC06 an einen Verstärker an?
Verwenden Sie Lautsprecherkabel mit Bananensteckern oder blanken Enden. Verbinden Sie die positiven (roten) Klemmen des Lautsprechers mit den positiven Ausgängen des Verstärkers und die negativen (schwarzen) entsprechend. Achten Sie auf korrekte Phasenlage.
Welche Verstärkerleistung wird empfohlen?
Ein Verstärker mit einer Ausgangsleistung von 20–80 Watt pro Kanal bei 8 Ohm ist ideal. Vermeiden Sie Dauerbetrieb an der Leistungsgrenze, um Verzerrungen zu vermeiden.
Kann ich den Lautsprecher im Freien verwenden?
Der LH2-UC06 ist für den Innenbereich konzipiert. Direkte Sonneneinstrahlung, Feuchtigkeit oder extreme Temperaturen können das Gehäuse und die Elektronik beschädigen.
Wie reinige ich den Lautsprecher?
Wischen Sie das Gehäuse mit einem weichen, trockenen Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel oder Flüssigkeiten, da diese die Oberfläche angreifen könnten.
Was bedeutet die Impedanz von 8 Ohm?
Die Impedanz gibt den elektrischen Widerstand an. Die meisten Heimverstärker sind für 8 Ohm ausgelegt, daher ist der LH2-UC06 für den typischen Einsatz geeignet. Niedrigere Impedanzen können den Verstärker überlasten.
Wie platziere ich die Lautsprecher optimal?
Stellen Sie die Lautsprecher in Ohrhöhe auf, etwa 1–2 Meter voneinander entfernt. Halten Sie einen Abstand von mindestens 20 cm zur Rückwand ein, um die Bassreflexöffnung nicht zu blockieren.
Sind die Lautsprecher magnetisch abgeschirmt?
Ja, der LH2-UC06 verfügt über eine magnetische Abschirmung, sodass er in der Nähe von Röhrenmonitoren oder anderen empfindlichen Geräten aufgestellt werden kann, ohne Bildstörungen zu verursachen.
Kann ich den Lautsprecher an einen Subwoofer anschließen?
Ja, schließen Sie die Lautsprecher wie gewohnt an den Verstärker an und verbinden Sie den Vorverstärkerausgang (Pre-Out) mit einem aktiven Subwoofer. Alternativ können Sie passiven Subwoofer mit einer Frequenzweiche einsetzen.
Was ist im Lieferumfang enthalten?
Im Lieferumfang befinden sich zwei Lautsprecher (LH2-UC06) und eine gedruckte Bedienungsanleitung. Lautsprecherkabel sind nicht im Lieferumfang enthalten.
Wie kann ich defekte Lautsprecher reparieren lassen?
Wenden Sie sich an den Bosch Kundendienst oder autorisierte Servicecenter. Ersatzteile wie Chassis oder Frequenzweichen sind über den Ersatzteilservice erhältlich. Reparaturen sollten nur von Fachpersonal durchgeführt werden.

Benutzerfragen zu LH2-UC06 BOSCH

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Ihre E-Mail-Adresse bleibt privat: Sie wird nur verwendet, um Sie zu benachrichtigen, falls jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Lautsprecher kostenlos im PDF-Format! Finden Sie Ihr Handbuch LH2-UC06 - BOSCH und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. LH2-UC06 von der Marke BOSCH.

BEDIENUNGSANLEITUNG LH2-UC06 BOSCH

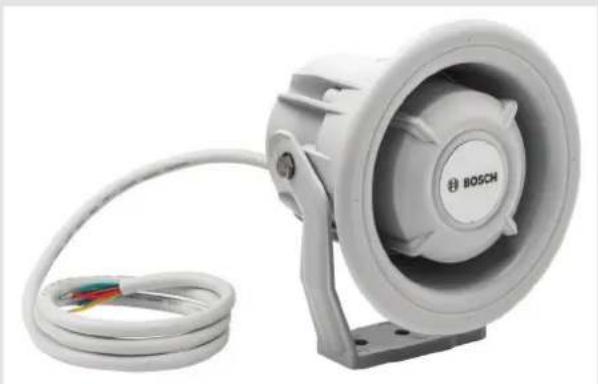

Weißer Bosch-Lüftungsgitter mit angeschlossenem Kabel, keine sichtbaren Texte oder Symbole auf dem Gerätekörper.

Horn-Lautsprecher

LH2-UC06

BOSCH LH2-UC06 - Horn-Lautsprecher - 1

BOSCH

de Installationshinweis

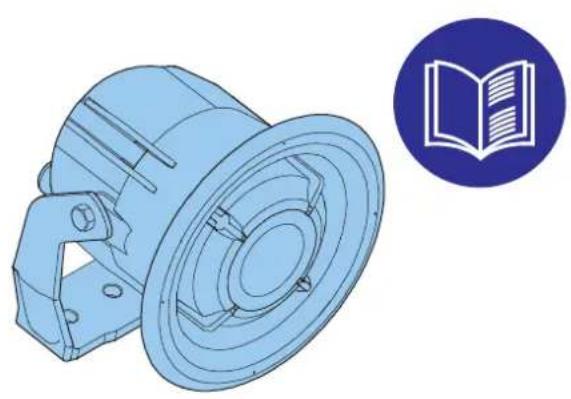

1 Installation3D-CAD-Modell einer mechanischen Komponente mit einem blauen kreisförmigen Symbol, das ein offenes Buch enthält (kein Text oder Symbole auf dem Modell selbst).

Technische Zeichnung, die eine mechanische Baugruppe mit beschrifteten Teilen und Richtungspfeilen zeigt, einschließlich eines roten X-Zeichens und eines grünen Häkchens.

Abb. 1 Abb. 2BOSCH LH2-UC06 - BOSCH - 3

3D-Diagramm einer mechanischen Halterung mit zwei Federn und einem roten Pfeil nach oben, der Kraft oder Richtung anzeigt (kein Text oder Symbole).

Diagramm, das ein mechanisches oder fluides System mit zwei beschrifteten Komponenten (① und ②) und roten gebogenen Pfeilen zeigt, die Bewegung oder Fluss anzeigen.

Diagramm einer mechanischen Komponente mit einem roten 'X'-Symbol, das einen Fehler oder eine Ablehnung anzeigt (kein Text oder Beschriftungen vorhanden).

10°

Abb. 3 Abb. 4Diagramm, das zwei beschriftete Teile (① und ②) mit roten gebogenen Pfeilen zeigt, die Bewegung oder Bewegung anzeigen, möglicherweise zur Veranschaulichung eines mechanischen oder fluiddynamischen Konzepts.

X ✓ 10°

Mechanische Montagezeichnung, die eine Halterung und ein Gehäuse mit roten Pfeilen zeigt, die Bewegung anzeigen (kein Text oder Symbole).

Abb. 5 Abb. 6

4 mm (0,16") 4x

110 mm (4,33")

Abb. 7 Abb. 8Diagramm, das den Anschluss an einen Motor mit 4-facher Geschwindigkeitseinstellung und Häkchenanzeige zeigt.

Abb. 9

2 Technische Daten

Elektrisch*

Maximum power 9 W
Rated power (PHC) 6 W
Power tapping 6 / 3 / 1.5 / 0.75 W
Sound pressure level at rated power / 1 W (1 kHz, 1 m)105 / 97 dB (SPL)
Effective frequency range (- 10 dB)600 Hz to 5 kHz
Opening angle at 1 kHz / 4 kHz (-6 dB)360° / 60°
Rated input voltage 70 / 100 V
Rated impedance 833 / 1667 ohm
Electrical connection 1 m (39.37 in) 6-core fixed cable

* Technische Leistungsdaten gemäß IEC 60268-5

Mechanisch

Dimensions (H x W x D)159 x 143 x 136 mm(6.26 x 5.63 x 5.35 in)
Weight 1.18 kg (2.60 lb)
Color Light grey (RAL 7035)
Material horn High impact ABS
Material mounting bracket High impactABS

Umgebung

Operating temperature-30 °C to +70 °C (-22 °F to +158 °F)
Storage temperature -40 °C to +70 °C(-40 °F to +158 °F)
Relative humidity <95%

2.1 Zertifizierungen und Zulassungen

Safety According to EN 60065
Type approval certified According to EN 60945
Water and dust protection According to EN 60529, IP 67
Salt mist According to IEC 60068-11
Chlorine resistant According to IEC 60068-2-60
Wind force resistant According to Bft 11

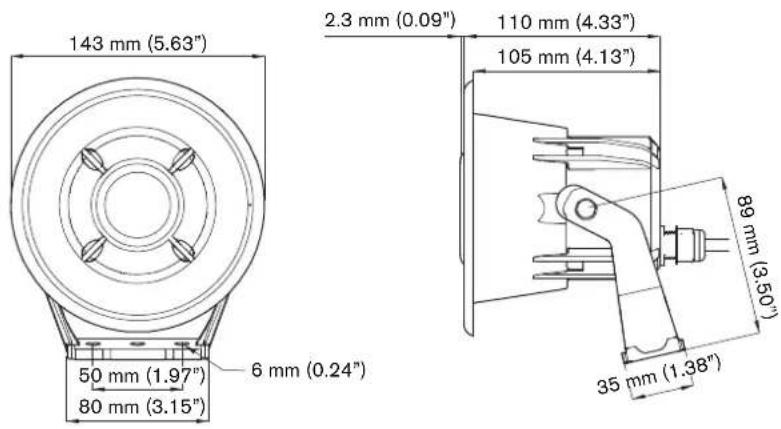

2.2 Zusätzliche technische Daten143 mm (5,63") 2,3 mm (0,09") 110 mm (4,33") 105 mm (4,13") 50 mm (1,97") 6 mm (0,24") 80 mm (3,15") 89 mm (3,50") 35 mm (1,38")

Abmessungen100 V70 V 0 0 6 W NC 6 W3-W 1,5 W 3 W 0,75 W 1,5 W NC 0,75 W 8 Ω

| Frequency | dB SPL | | --------- | ------ | | 10 | 65 | | 100 | 75 | | 1000 | 95 | | 10000 | 100 | | 100000 | 95 | | 1000000 | 85 | | 10000000 | 70 | | 100000000 | 65 |

Schaltplan Frequenzgang| Angle | 125 | 250 | 500 | 1000 | |---|---|---|---|---| | 0 | -30 | -30 | -30 | -30 | | 30 | -28 | -28 | -28 | -28 | | 60 | -26 | -26 | -26 | -26 | | 90 | -24 | -24 | -24 | -24 | | 120 | -22 | -22 | -22 | -22 | | 150 | -20 | -20 | -20 | -20 | | 180 | -18 | -18 | -18 | -18 | | 210 | -16 | -16 | -16…

Polardiagramm (gemessen mit rosa Rauschen)

Polardiagramm (gemessen mit rosa Rauschen)BOSCH LH2-UC06 - Zertifizierungen und Zulassungen - 5

Bosch Security Systems B.V.

Torenallee 49

5617 BA Eindhoven

Niederlande

www.boschsecurity.com

© Bosch Security Systems B.V., 2015
