Producttype	Passieve zuilluidspreker
Merk	Bosch
Model	XLA 3200 (LBC 3200/00)
Afmetingen (H x B x D)	600 x 80 x 90 mm
Gewicht	3 kg
Nominaal vermogen	30 W (met instellingen 30-15-7,5 W)
Maximaal vermogen	45 W
Effectief frequentiebereik	190 Hz tot 18 kHz (-10 dB)
Geluidsdrukniveau	106 dB bij 30 W / 91 dB bij 1 W (1 kHz, 1 m)
Horizontale openingshoek	220° bij 1 kHz / 130° bij 4 kHz (-6 dB)
Verticale openingshoek	70° bij 1 kHz / 18° bij 4 kHz (-6 dB)
Nominale ingangsspanning	100 V
Nominale impedantie	333 Ω
Aansluiting	Schroefaansluiting
Kleur	Zilver
Omgevingstemperatuur	-25 °C tot +55 °C
Veiligheid	Conform EN 60065
Beoogd gebruik	Binneninstallatie, kleine of middelgrote ruimtes
Montage	Aan de muur, op statief of met extra steun (optionele accessoires)
Onderhoud	Reinig de buitenkant met een zachte, droge doek. Geen schurende producten gebruiken.
Reserveonderdelen	Neem contact op met de Bosch-service voor reserveonderdelen.
Algemene informatie	Ontworpen voor constante richtingsgevoeligheid, ideaal voor spraakversterking.

Veelgestelde vragen - XLA 3200 BOSCH

Welke montagehoek wordt aanbevolen voor een optimaal luistergebied?

Er wordt aanbevolen een hoek van 8 graden te gebruiken voor een constante richtingsgevoeligheid en een uniform geluidsdrukniveau.

Kan ik een andere hoek dan 8 graden gebruiken?

Ja, maar de akoestische prestaties zullen niet optimaal zijn. De hoek mag niet groter zijn dan 8 graden. Gebruik een kleinere hoek als de montagehoogte beperkt is.

Hoe bepaal ik de montagehoogte van de luidsprekers?

Meet de maximale afstand tot de verste luisteraar en raadpleeg schema 1 in de handleiding om de bijbehorende hoogte X te vinden.

Wat te doen als het gewenste luistergebied te breed is?

Verhoog de montagehoogte of gebruik meerdere sets luidsprekers om het gebied te verdelen.

Hoe weet ik of ik in het luistergebied ben?

Voer een test uit met roze ruis. Loop door het gebied: wanneer de hoge tonen snel afnemen, bent u aan de rand van het luistergebied.

Wat is akoestische schaduw?

Het is het fenomeen waarbij obstakels (mensen, objecten) hoge tonen blokkeren, waardoor de verstaanbaarheid van spraak vermindert.

Wat is het maximale vermogen van de XLA 3200 luidspreker?

Het maximale vermogen is 45 W, met een nominaal vermogen van 30 W.

Wat zijn de afmetingen en het gewicht van de luidspreker?

Afmetingen: 600 x 80 x 90 mm; gewicht: 3 kg.

Kan de luidspreker buiten worden gebruikt?

Nee, deze is ontworpen voor gebruik binnenshuis. Het model LBC 3210/00 biedt IP66-bescherming voor buitengebruik.

Hoe reinig ik de luidspreker?

Gebruik een zachte, droge doek. Vermijd chemische of schurende producten.

GEBRUIKSAANWIJZING XLA 3200 BOSCH

Installatiehandleiding

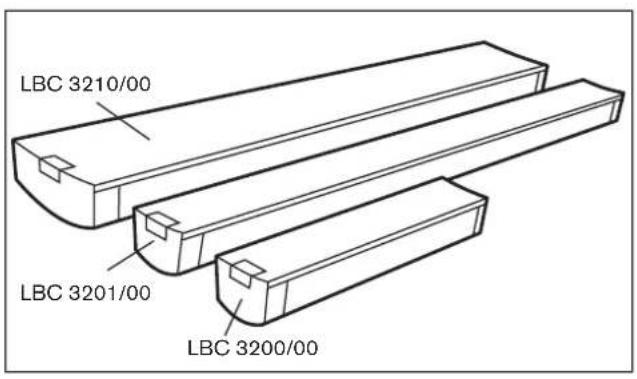

NL Line Array Luidsprekers 93

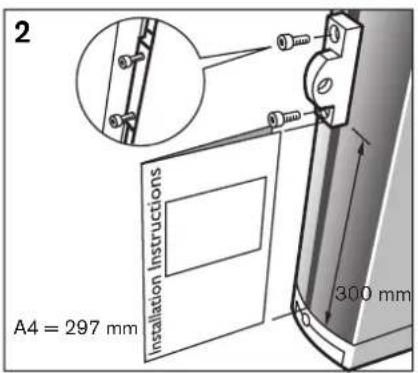

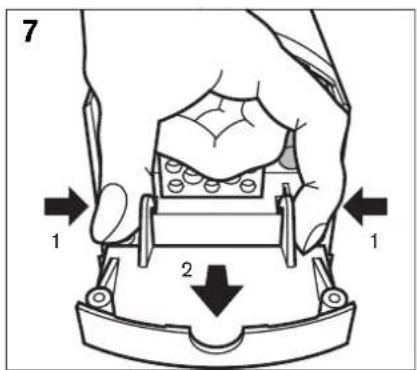

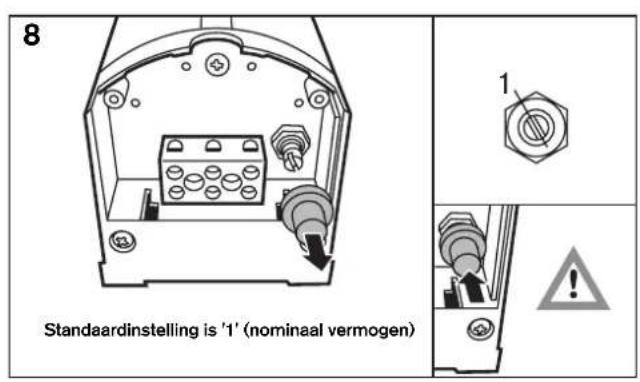

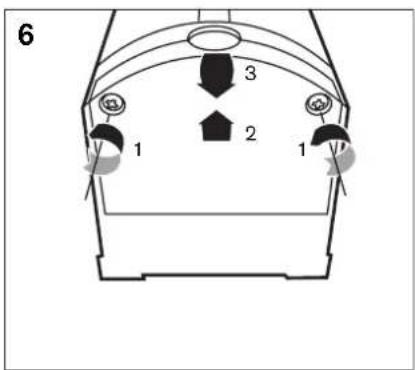

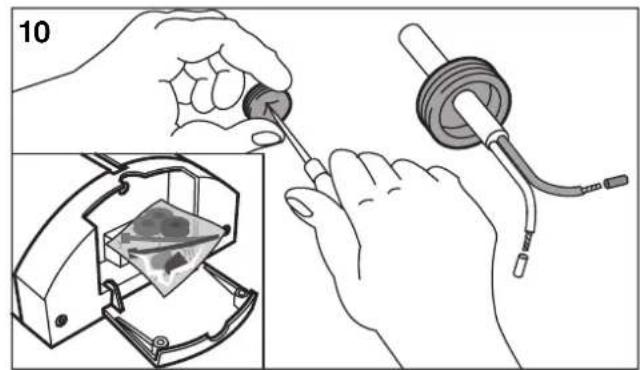

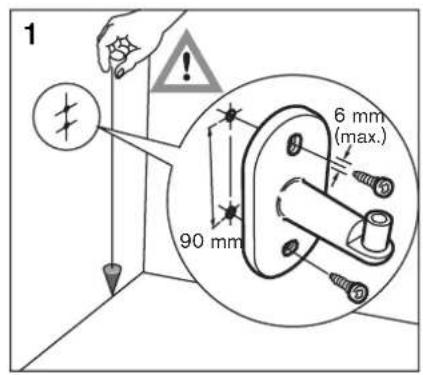

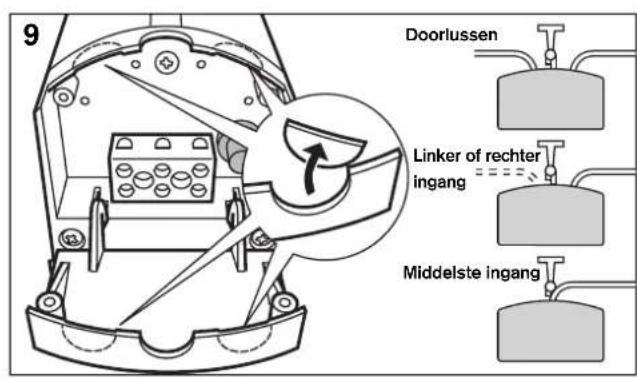

Installatiehandleiding (afb. 1 - afb. 17) ....94

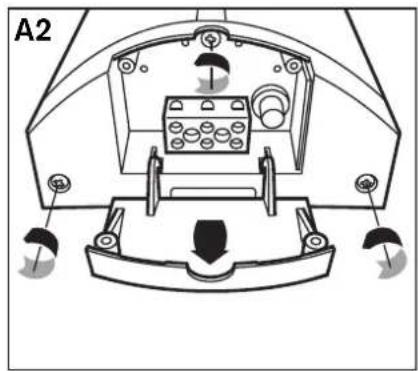

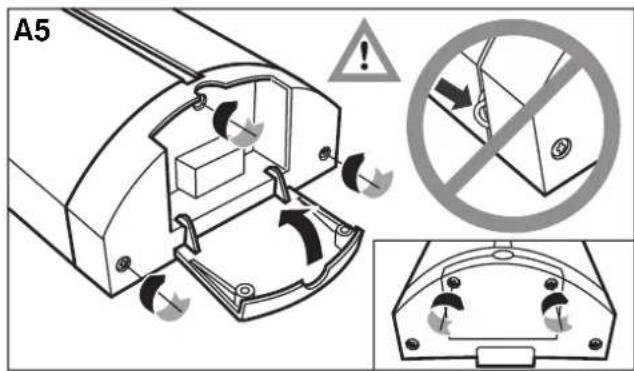

Bevestiging lijn/luidspreker-bewakingsbord (optioneel) (afb. A1 - afb. A5)....96

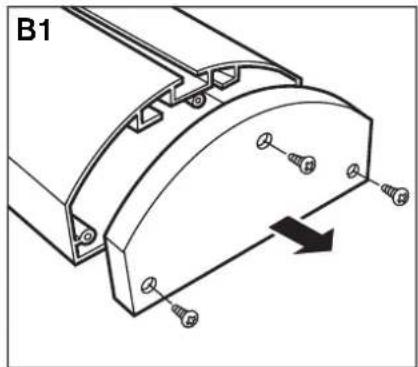

Bevestiging extra beugel (optioneel) (afb. B1 - afb. B5) 96

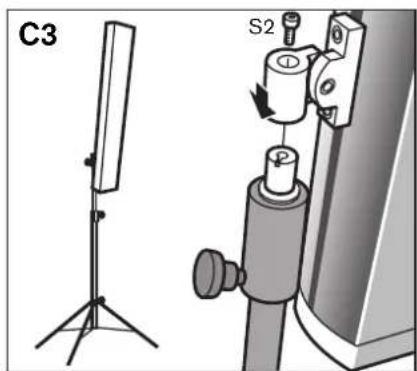

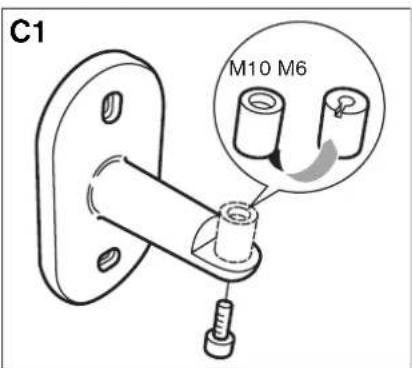

Bevestiging vloerstatief (optioneel) (afb. C1 - afb. C3) 96

Luistergebied en bijbehorende bevestigingshoogte voor LBC 3200/00 ....97

Luistergebied en bijbehorende bevestigingshoogte voor LBC 3201/00 ....99

Luistergebied en bijbehorende bevestigingshoogte voor LBC 3210/00 ....102

Technische gegevens LBC 3200/00....105

Technische gegevens LBC 3201/00 ....108

Technische gegevens LBC 3210/00 ....111

Luistergebied en bijbehorende bevestigingshoogte voor XLA3200/00

Bevestigingshoogte en -hoek bepalen voor de LBC3200 Line Array luidspreker:

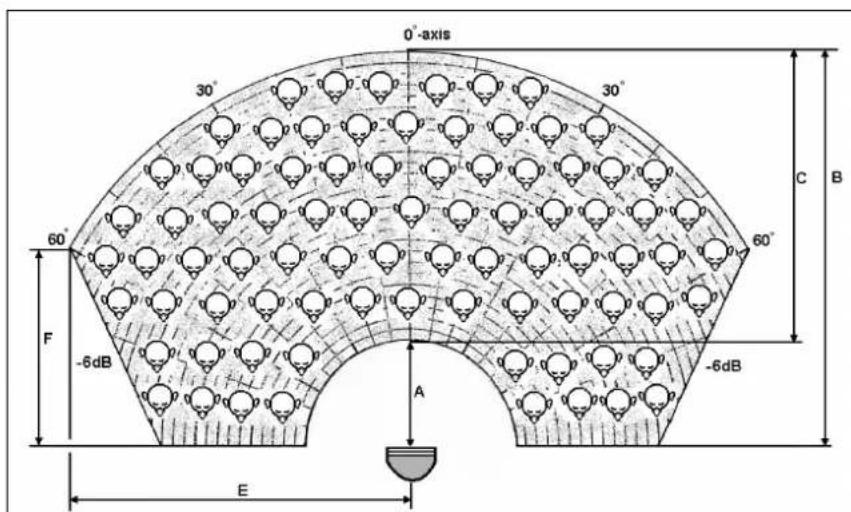

1. Bepaal de afmetingen van het gewenste 'luistergebied' (een horizontaal vlak op het niveau van de oren van de toehoorders – zie de stippellijn in afbeelding 1).

2. Bepaal de hoek waaronder de Line Array luidspreker moet worden bevestigd. Het systeem is bedoeld om het geluid precies boven de hoofden van de toehoorders te richten. Het verdient aanbeveling geen grotere hoek dan 6 graden te nemen. Er zijn twee benaderingen, elk met specifieke voors en tegens.

- Benadering 1: maximaal luistergebied Wanneer een groot luistergebied gewenst is, wordt een hoek van rond de 3^er aanbevolen (zie afbeelding 1). Wanneer men zich van de Line Array luidspreker vandaan beweegt, neemt het geluidsdrukniveau af in een mate die afhangt van de weerkaatsing van de ruimte. Om hoge tonen duidelijk te horen, moet de toehoorder de Line Array luidspreker kunnen zien.

- Benadering 2: minimale variatie in geluidsdrukniveau Wanneer zo min mogelijk variatie in geluidsdrukniveau gewenst is, wordt een hoek van 5 ^o aanbevolen. Hierdoor wordt de grootte van het totale luistergebied in vergelijking met benadering 1 kleiner en maakt de ruimte vlak bij de Line Array luidspreker ('A' in afbeelding 2) geen deel uit van het luistergebied. Diagram 1 toont de relatie tussen 'A' en de bevestigingshoogte van de Line Array luidspreker bij gebruik van een installatiehoek van 5 ^o .

1. Nadat de meest geschikte benadering is gekozen (bevestigingshoek), wordt de bevestigingshoogte van de luidspreker bepaald door de 0°-as van de Line Array luidspreker te richten op de gewenste positie, precies boven het oorniveau van de verste toehoorder. Dit kan worden aangepast door de luidspreker hoger of lager aan de wand te bevestigen.

Nu kunt u de Line Array luidspreker zodanig bevestigen dat de optimale akoestische karakteristieken worden bereikt.

Vragen en antwoorden met betrekking tot de installatie:

- Kan ik de LBC3200 Line Array luidspreker op dezelfde wijze installeren als de LBC3210 of LBC3201?

De LBC3200 is bestemd voor kleine en middelgrote inpandige ruimtes. De optimale akoestische karakteristieken van dit luidsprekersysteem worden bereikt door het geluid precies boven de hoofden van de toehoorders te richten. Wanneer deze Line Array luidspreker op dezelfde wijze wordt bevestigd als de LBC3210 of LBC3201, resulteert dit in een zeer klein

luistergebied. Om dezelfde reden dient geen grotere hoek dan 6 ^0 te worden gebruikt.

- Als ik de Line Array luidspreker niet kan zien, betekent dit dan dat ik hoge tonen niet kan horen? U kunt hoge tonen vergelijken met licht. Wanneer zich tussen u en de lichtbron iets bevindt, ziet u de lichtbron niet op zijn volledige sterkte. We noemen dit schaduw. Dezelfde situatie doet zich voor bij hoge tonen. Wanneer zich tussen u en de luidspreker veel mensen bevinden, zit u in de 'geluidschaduw'. We ervaren dit als een afname van hoge tonen.

Achtergrondinformatie:

- Vanwege de vele installatiehoeken is het moeilijk om een eenduidige vorm aan te geven van het geluid dat door de Line Array luidspreker wordt uitgestraald.

- Door de Line Array luidspreker onder een kleine hoek te installeren, kan een (zeer) groot luistergebied worden bereikt. Al naar gelang de mate van weerkaatsing in de ruimte en de geluidschaduw (mensen of voorwerpen die zich voor een toehoorder bevinden en de rechtstreekse geluidsbron blokkeren), kan de spraakverstaanbaarheid op een verafgelegen positie gering zijn. In dergelijke situaties is het beter meerdere luidsprekersystemen te gebruiken om het luistergebied op te splitsen.

- Wanneer u verder weg gaat dan de maximale positie van het luistergebied (voorbij de maximale afstand van de Line Array luidspreker), neemt alleen het geluidsdrukniveau af. Er is vrijwel geen variatie in toonhoogte. De afname van het geluidsdrukniveau hangt sterk af van de weerkaatsing van de ruimte.

- Wanneer u te dicht bij de Line Array luidspreker bent (dichterbij dan de minimale afstand van de Line Array luidspreker) en de 5°-benadering hebt gekozen, zal al heel snel een afname van de hoge tonen optreden.

- Omdat de luidsprekers zijn ontworpen om het geluid precies boven de hoofden van de toehoorders te richten, is het beter om de luidsprekers niet te hoog boven het luistergebied te bevestigen.

- Om de grenzen van het luistergebied in uw situatie exact te kunnen bepalen, dient u een praktijktest uit te voeren op de locatie waar de Line Array luidspreker wordt geïnstalleerd. Dit is een taak voor een ervaren luisteraar met goedgetrainde oren. Voor deze test stuurt u Pink Noise door de Line Array luidspreker. Het is beter om de lage tonen voor deze test terug te draaien, aangezien deze niet bijdragen tot de spraakverstaanbaarheid. Loop rond in het luistergebied en luister naar de hoge tonen. De plaatsen waar de hoge tonen snel afnemen, zijn de grenzen van het luistergebied.

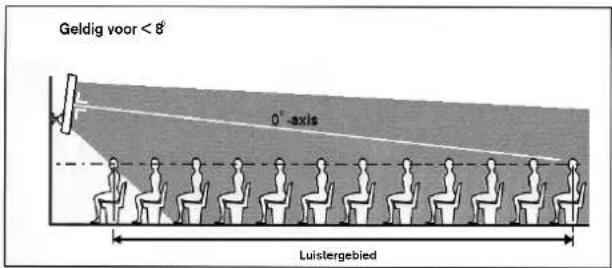

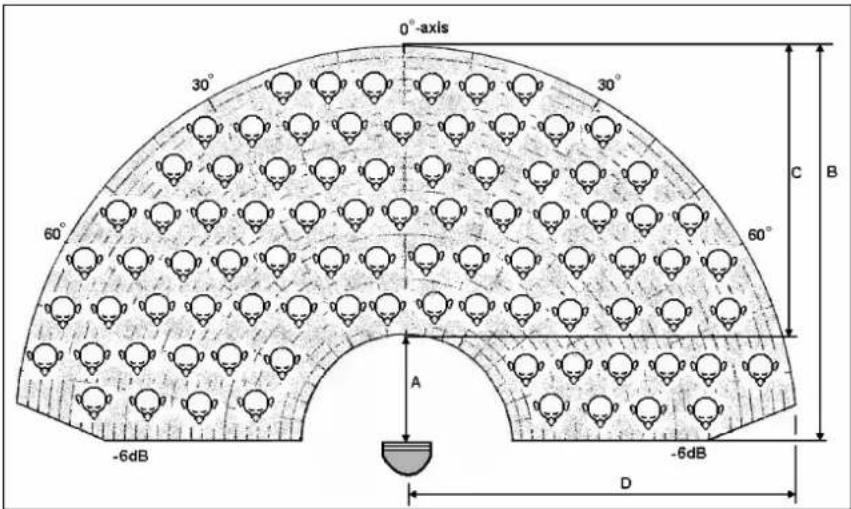

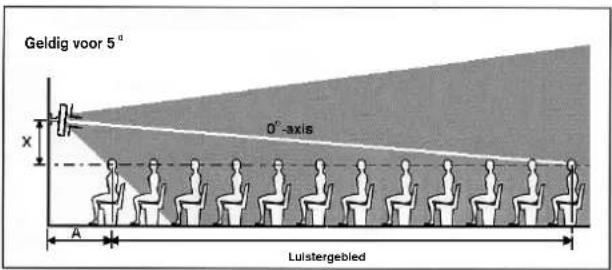

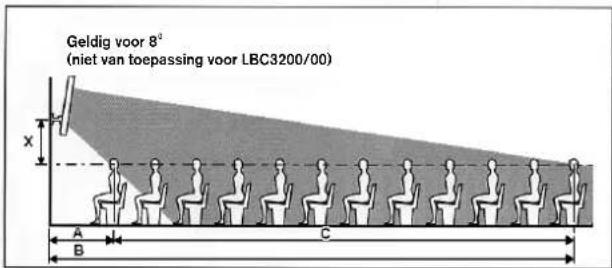

Afbeelding 1: zijtaanzicht van uitstraling van de Line Array luidspreker bevestigd onder een kleine hoek aan de wand

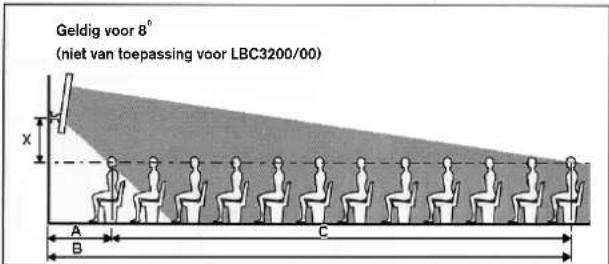

Afbeelding 2: zijtaanzicht van uitstraling van de Line Array luidspreker bevestigd onder een hoek van 5^ aan de wand

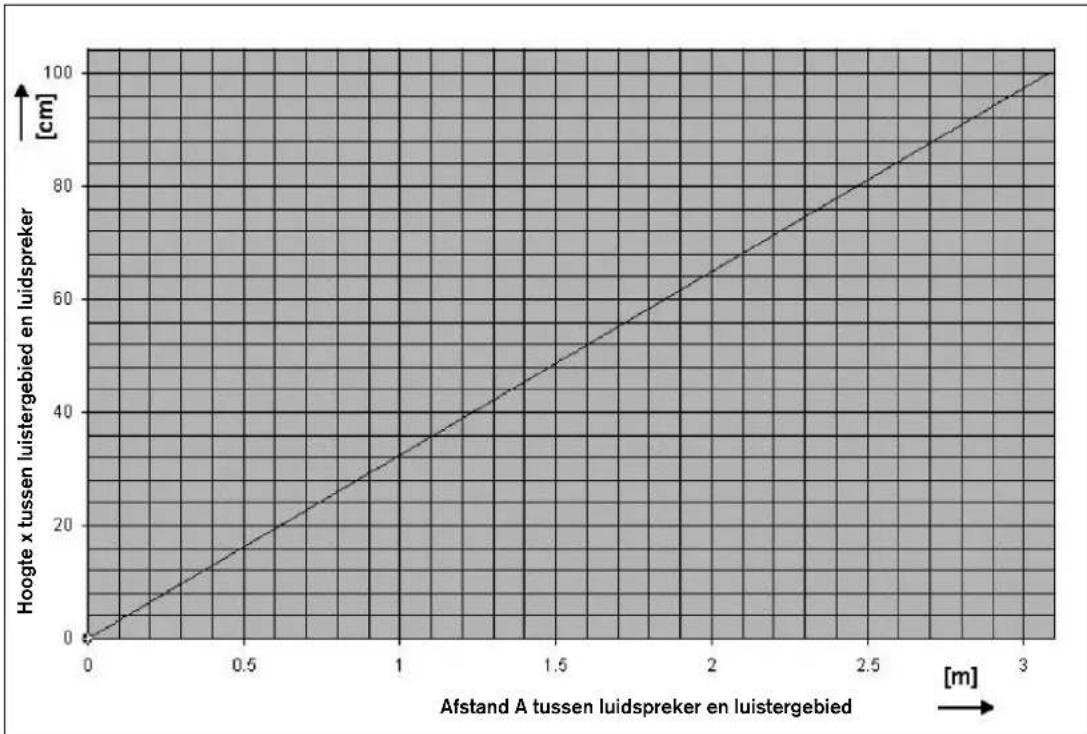

Diagram 1: relatie tussen luistergebied-afstand en Line Array luidspreker

Luistergebied en bijbehorende bevestigingshoogte voor XLA3201/00

Zo gebruikt u deze bevestigingsmethode:

1. Bepaal de afmetingen van het gewenste 'luistergebied' (een horizontaal vlak op het niveau van de oren van de toehoorders – zie de stippellijn in afbeelding 1).

2. Meet de maximale afstand van de Line Array luidspreker tot de achterste toehoorder in het luistergebied (corresponderend met 'B' in afbeelding 1, 2 en 3).

3.Raadpleeg diagram 1 en ga omhoog van de maximale afstand op de horizontale as. Vanaf het verticale kruispunt met de diagonale B-lijn gaat u horizontaal naar de verticale as. De X-waarde (hoogte van bevestingsbeugel van luidsprekersysteem boven het luistervlak, 'X' in afbeelding 1) is afgezet langs deze as. De horizontale kruispunten met andere diagonale lijnen geven informatie over de afmetingen van het luistergebied. Deze getallen hebben ook betrekking op afbeelding 2 en 3 (zie ook het onderstaande voorbeeld).

1. Afbeelding 2 toont de 1kHz-octaafvorm die wordt uitgestraald door de Line Array luidspreker. Afbeelding 3 toont de uitstraling bij de 4kHz-octaafvorm. Het luistergebied met de optimale akoestische karakteristieken bevindt zich in deze vormen. Controleer of de 4kHz-vorm met de afmetingen zoals verkregen uit diagram 1, het gewenste luistergebied afdoende dekt.

2. Als het gewenste luistergebied wordt afgedekt door de 4kHz-vorm, geeft de X-waarde op de verticale as aan op welke hoogte de Line Array luidspreker moet worden bevestigd boven het luistervlak. Let erop dat de Line Array luidspreker moet worden bevestigd onder een hoek van 8 ^o op de gekozen hoogte!

Nu kunt u de Line Array luidspreker zodanig bevestigen dat de optimale akoestische karakteristieken worden bereikt.

Voorbeeld:

De maximale afstand van de Line Array luidspreker tot de achterste toehoorder is 15m. Als u vanaf het 15m-punt op de horizontale as van diagram 1 omhoog gaat naar de diagonale B-lijn en daarna zijwaarts naar de verticale as, geven de kruispunten met de andere diagonale lijnen de afmetingen van de luistervlakken aan. In dit voorbeeld geldt:

F-lijn (zijlengte luistervlak van 4kHz) = 11,1 m

C-lijn (lengte luistervlak) = 11 m

E-lijn (halve breedte luistervlak van 4kHz) = 9,3 m

A-lijn (minimale afstand tot luistervlak) = 3,9 m

Op de verticale as is de X-waarde (de hoogte tussen het luistervlak en de bevestigingsbeugel van de Line Array luidspreker) 1,8m.

Vragen en antwoorden met betrekking tot de installatie:

- Het gewenste luistergebied is te groot en past niet in de 4kHz-vorm.

Probeer de Line Array luidspreker op een andere hoogte te bevestigen of gebruik meerdere Line Array luidsprekers om een groter luistergebied te bereiken.

- Waarom een hoek van 8 ° voor de Line Array luidspreker gebruiken?

De uitstralingsvormen zoals weergegeven in afbeelding 2 en 3 met de afmetingen in diagram 1, gelden alleen wanneer de Line Array luidspreker is bevestigd onder een hoek van 8 ^a . Alleen in deze situatie is er sprake van een constant geluidsdrukniveau en frequentiebereik (constante gevoeligheid) in het luistergebied.

- Kan ik de Line Array luidspreker onder een andere hoek gebruiken?

U kunt de Line Array luidspreker ook onder een andere hoek gebruiken, maar dan worden de optimale akoestische karakteristieken niet bereikt. Er is dan bijvoorbeeld een grotere variatie in het geluidsdrukniveau hoorbaar in het luistergebied. De waarden in diagram 1 gelden niet voor andere hoeken. Het verdient aanbeveling nooit een grotere hoek dan 8 ^0 te gebruiken.

- De Line Array luidspreker kan niet op de gewenste hoogte worden bevestigd.

Als de gewenste hoogte niet haalbaar is vanwege bijvoorbeeld de hoogte van het plafond, gebruikt u een hoek van minder dan 8°. Richt de 0°-as van de Line Array luidspreker op de gewenste maximale positie (zie afbeelding 4). Let erop dat de tabel in diagram 1 en de vormen in afbeelding 2 en 3 niet gelden voor deze situatie. Controleer in het luistergebied of de spraakverstaanbaarheid acceptabel is.

Achtergrondinformatie:

- De vormen zijn gedefinieerd in een echoloze omgeving. Bij echoloze omstandigheden is er in deze vormen een maximale variatie in geluidsdruk van 6 dB en is er veel minder variatie in het frequentiebereik waarneembaar. In omgevingen met een normaal of hoog weerkaatsingsniveau is er minder variatie in het geluidsdrukniveau en is de omvang van de vormen groter. Het waargenomen frequentiebereik in deze vorm is dan nagenoeg constant.

- Wanneer u verder weg gaat dan de maximale positie van het luistergebied (voorbij de maximale afstand van de Line Array luidspreker), neemt alleen het geluidsdrukniveau af. Er is vrijwel geen variatie in toonhoogte. De afname van het geluidsdrukniveau hangt sterk af van de weerkaatsing van de ruimte.

- Wanneer u te dicht bij de Line Array luidspreker bent (dichterbij dan de minimale afstand van de Line Array luidspreker), zal al heel snel een afname van de hoge tonen optreden.

- Al naar gelang de mate van weerkaatsing in de ruimte en de geluidschaduw (mensen of voorwerpen die zich voor een toehoorder bevinden en de rechtstreekse geluidsbron blokkeren), kan de spraakverstaanbaarheid op de verste positie gering zijn. In dergelijke situaties is het beter meerdere luidsprekersystemen te gebruiken om het luistergebied op te splitsen.

- De zijlijnen van de vormen in afbeelding 2 en 3 zijn de -6 dB punten in relatie tot het geluidsdrukniveau op de 0^9 -as.

- Om de beste spraakverstaanbaarheid te bereiken, definieert u een luistergebied waarin de 4 kHz-octaafvorm het hele gebied afdekt.

- Om de grenzen van het luistergebied in uw situatie exact te kunnen bepalen, dient u een praktijktest uit te voeren op de locatie waar de Line Array luidspreker wordt geïnstalleerd. Dit is een taak voor een ervaren luisteraar met goedgetrainde oren. Voor deze test stuurt u Pink Noise door de Line Array luidspreker. Het is beter om de lage tonen voor deze test terug te draaien, aangezien deze niet bijdragen tot de spraakverstaanbaarheid. Loop rond in het luistergebied en luister naar de hoge tonen. De plaatsen waar de hoge tonen snel afnemen, zijn de grenzen van het luistergebied.

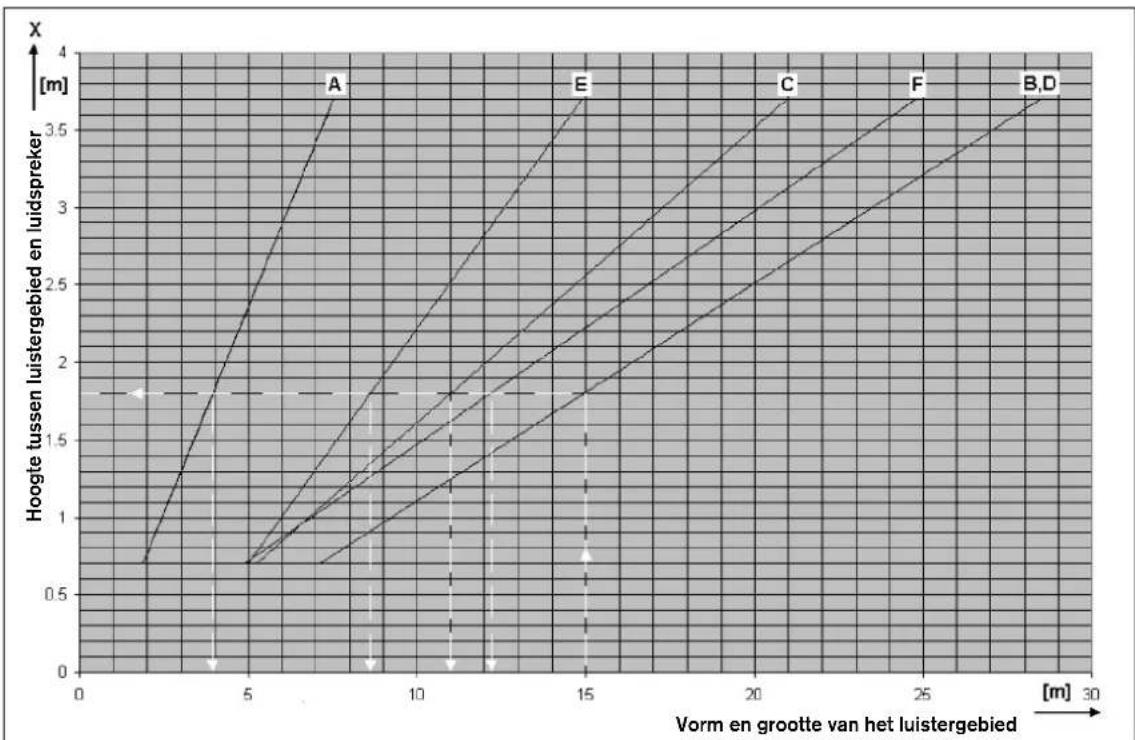

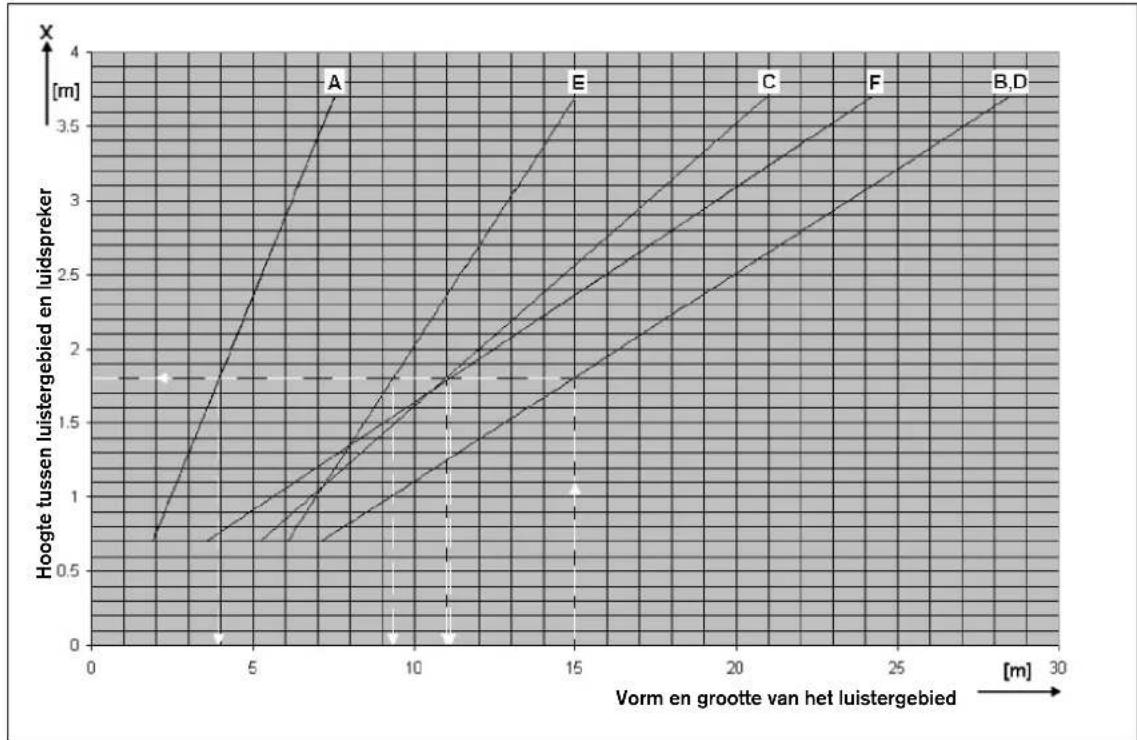

Diagram 1: relatie tussen luistergebied-afstand en bevestigingshoogte van luidsprekersysteem

Betekenis van de diagonale lijnen

B-lijn: maximale afstand van de Line Array luidspreker tot de achterste toehoorder.

D-lijn: luistervlak met halve breedte op 1 kHz

F-lijn: zijlengte luistervlak op 4 kHz

C-lijn: lengte luistervlak

E-lijn: luistervlak met halve breedte op 4 kHz

A-lijn: minimale afstand tot luistervlak

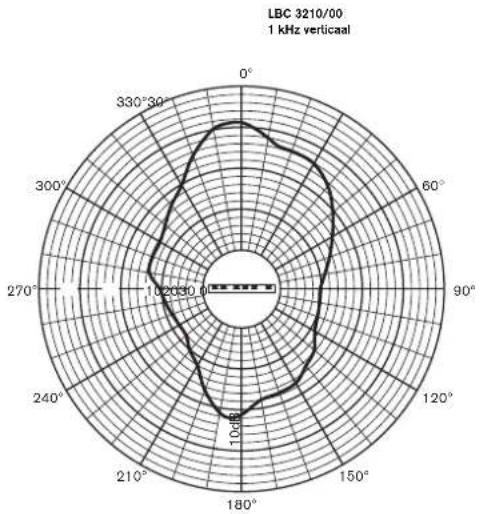

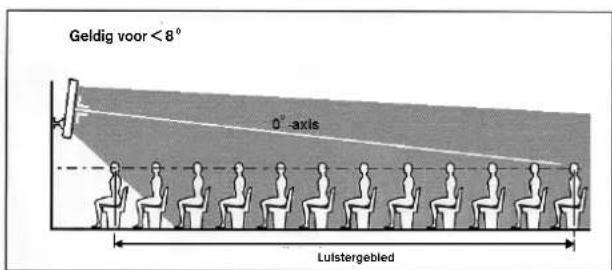

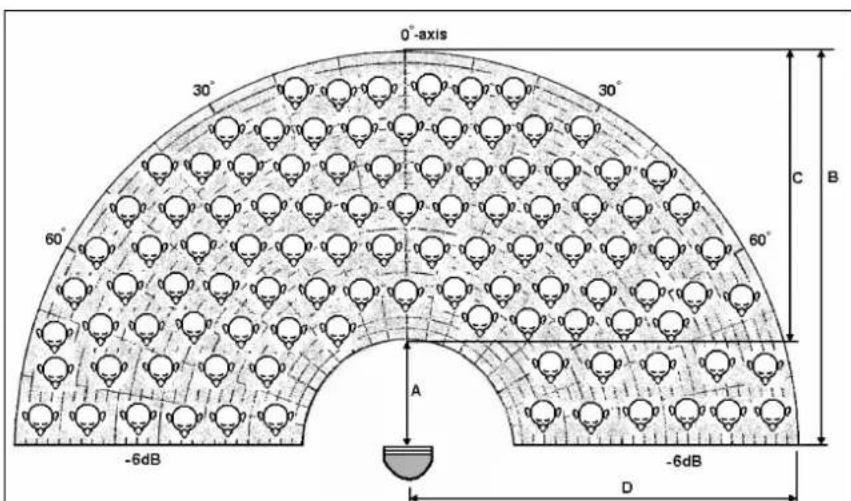

Afbeelding 1: zijanzicht van uitstraling van Line Array luidspreker en luistervlak

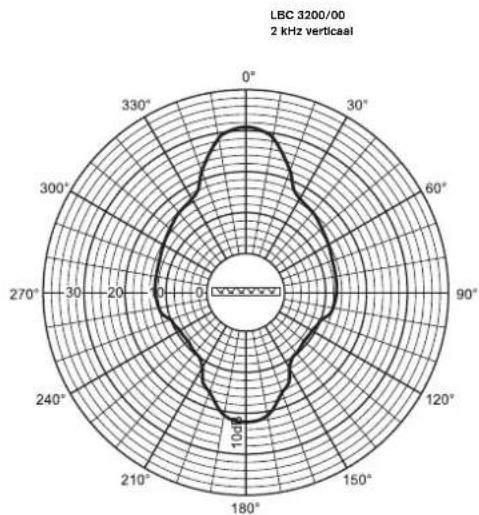

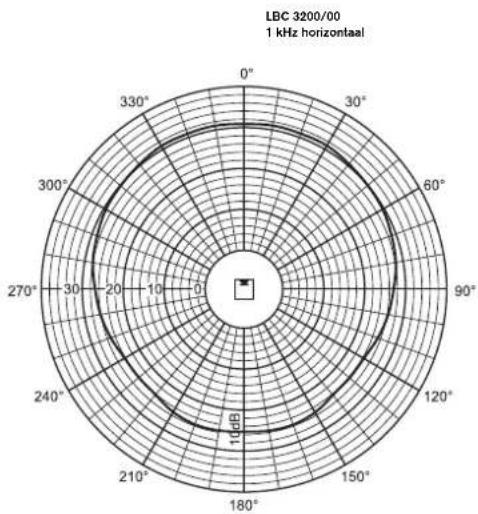

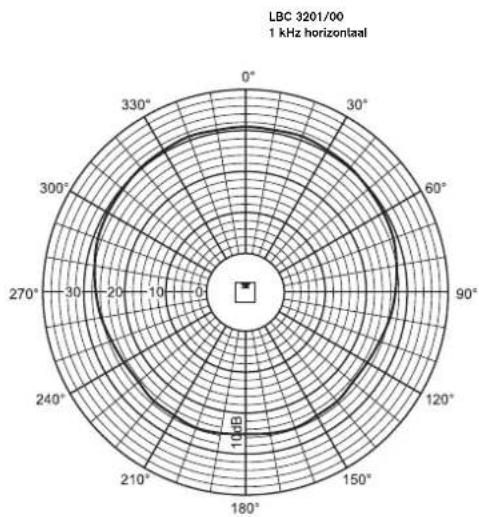

Afbeelding 2: 1 kHz-octaafvorm van de Line Array luidspreker

Afbeelding 3: 4 kHz-octaafvorm van de Line Array luidspreker

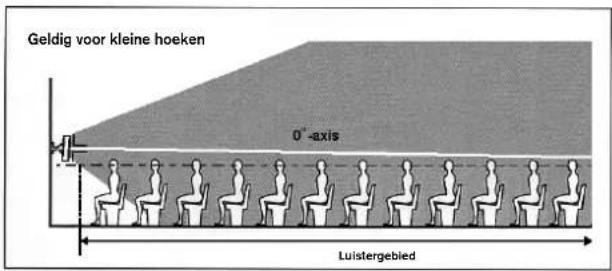

Afbeelding 4: de 0^ -as van de Line Array luidspreker op de maximumpositie richten

Luistergebied en bijbehorende bevestigingshoogte voor XLA3210/00

Zo gebruikt u deze bevestigingsmethode:

1. Bepaal de afmetingen van het gewenste 'luistergebied' (een horizontaal vlak op het niveau van de oren van de toehoorders – zie de stippellijn in afbeelding 1).

2.Meet de maximale afstand van de Line Array luidspreker tot de achterste toehoorder in het luistergebied (corresponderend met 'B' in afbeelding 1, 2 en 3).

3.Raadpleeg diagram 1 en ga omhoog van de maximale afstand op de horizontale as. Vanaf het verticale kruispunt met de diagonale B-lijn gaat u horizontaal naar de verticale as. De X-waarde (hoogte van bevestigingsbeugel van Line Array luidspreker boven het luistervlak, 'X' in afbeelding 1) is afgezet langs deze as. De horizontale kruispunten met andere diagonale lijnen geven informatie over de afmetingen van het luistergebied. Deze getallen hebben ook betrekking op afbeelding 2 en 3 (zie ook het onderstaande voorbeeld).

1. Afbeelding 2 toont de 1kHz-octaafvorm die wordt uitgestraald door de Line Array luidspreker. Afbeelding 3 toont de uitstraling bij de 4 kHz-octaafvorm. Het luistergebied met de optimale akoestische karakteristieken bevindt zich in deze vormen. Controleer of de 4 kHz-vorm met de afmetingen zoals verkregen uit diagram 1, het gewenste luistergebied afdoende dekt.

2. Als het gewenste luistergebied wordt gedekt door de 4kHz-vorm, geeft de X-waarde op de verticale as aan op welke hoogte de Line Array luidspreker moet worden bevestigd boven het luistervlak. Let erop dat de Line Array luidspreker moet worden bevestigd onder een hoek van 8 ^o op de gekozen hoogte!

Nu kunt u de Line Array luidspreker zodanig bevestigen dat de optimale akoestische karakteristieken worden bereikt.

Voorbeeld van gebruik diagram:

De maximale afstand van de Line Array luidspreker tot de achterste toehoorder is 15 m. Als u vanaf het 15 m-punt op de horizontale as van diagram 1 omhoog gaat naar de diagonale B-lijn en daarna zijwaarts naar de verticale as, geven de kruispunten met de andere diagonale lijnen de afmetingen van de luistervlakken aan. In dit voorbeeld geldt:

F-lijn (zijlengte luistervlak van 4 kHz) = 12,2 m

C-lijn (lengte luistervlak) = 11 m

E-lijn (luistervlak met halve breedte van 4 kHz) = 8,6 m

A-lijn (minimale afstand tot luistervlak) = 3,9 m

Op de verticale as is de X-waarde (de hoogte tussen het luistervlak en de bevestigingsbeugel van de Line Array luidspreker) 1,8 m.

Vragen en antwoorden met betrekking tot de installatie:

- Het gewenste luistergebied is te groot en past niet in de 4kHz-vorm.

Probeer de Line Array luidspreker op een andere hoogte te bevestigen of gebruik meerdere Line Array luidsprekers om een groter luistergebied te bereiken.

- Waarom een hoek van 8 ^0 voor de Line Array luidspreker gebruiken?

De uitstralingsvormen zoals weergegeven in afbeelding 2 en 3 met de afmetingen in diagram 1, gelden alleen wanneer de Line Array luidspreker is bevestigd onder een hoek van 8°. Alleen in deze situatie is er sprake van een constant geluidsdrukniveau en frequentiebereik (constante gevoeligheid) in het luistergebied.

- Kan ik de Line Array luidspreker onder een andere hoek gebruiken?

U kunt de Line Array luidspreker ook onder een andere hoek gebruiken, maar dan worden de optimale akoestische karakteristieken niet bereikt. Er is dan bijvoorbeeld een grotere variatie in het geluidsdrukniveau hoorbaar in het luistergebied. De waarden in diagram 1 gelden niet voor andere hoeken. Het verdient aanbeveling nooit een grotere hoek dan 8" te gebruiken.

- De Line Array luidspreker kan niet op de gewenste hoogte worden bevestigd.

Als de gewenste hoogte niet haalbaar is vanwege bijvoorbeeld de hoogte van het plafond, gebruikt u een hoek van minder dan 8°. Richt de 0°-as van de Line Array luidspreker op de gewenste maximumpositie (zie afbeelding 4). Let erop dat de tabel in diagram 1 en de vormen in afbeelding 2 en 3 niet gelden voor deze situatie. Controleer in het luistergebied of de spraakverstaanbaarheid acceptabel is, aangezien mededelingen begrijpbaar moeten zijn.

Achtergrondinformatie:

- De vormen zijn gedefinieerd in een echoloze omgeving. Bij echoloze omstandigheden is er in deze vormen een maximale variatie in geluidsdruk van 6 dB en is er veel minder variatie in het frequentiebereik waarneembaar. In omgevingen met een normaal of hoog weerkaatsingsniveau is er minder variatie in het geluidsdrukniveau en is de omvang van de vormen groter. Het waargenomen frequentiebereik in deze vorm is dan nagenoeg constant.

- Wanneer u verder weg gaat dan de maximale positie van het luistergebied (voorbij de maximale afstand van de Line Array luidspreker), neemt alleen het geluidsdrukniveau af. Er is vrijwel geen variatie in toonhoogte. De afname van het geluidsdrukniveau hangt sterk af van de weerkaatsing van de ruimte.

- Wanneer u te dicht bij de Line Array luidspreker bent (dichterbij dan de minimale afstand van de Line Array luidspreker), zal al heel snel een afname van de hoge tonen optreden.

- Al naar gelang de mate van weerkaatsing in de ruimte en de geluidschaduw (mensen of voorwerpen voor een

toehoorder die de rechtstreekse geluidsbron blokkeren), kan de spraakverstaanbaarheid op de verste positie gering zijn. In dergelijke situaties is het beter meerdere luidsprekersystemen te gebruiken om het luistergebied op te splitsen.

- De zijlijnen van de vormen in afbeelding 2 en 3 zijn de -6dB punten in relatie tot het geluidsdrukniveau op de 0^ -as.

- Om de beste spraakverstaanbaarheid te bereiken, definieert u een luistergebied waarin de 4kHz-octaafvorm het hele gebied afdekt.

Om de grenzen van het luistergebied in uw situatie exact te kunnen bepalen, dient u een praktijktest uit te voeren op de locatie waar de Line Array luidspreker wordt geïnstalleerd. Dit is een taak voor een ervaren luisteraar met goedgetrainde oren. Voor deze test stuurt u Pink Noise door de Line Array luidspreker. Het is beter om de lagere tonen voor deze test terug te draaien, aangezien deze niet bijdragen tot de spraakverstaanbaarheid. Loop rond in het luistergebied en luister naar de hoge tonen. De plaatsen waar de hoge tonen snel afnemen, zijn de grenzen van het luistergebied.

Diagram 1: relatie tussen luistergebied-afstand en bevestigingshoogte van luidsprekersysteem

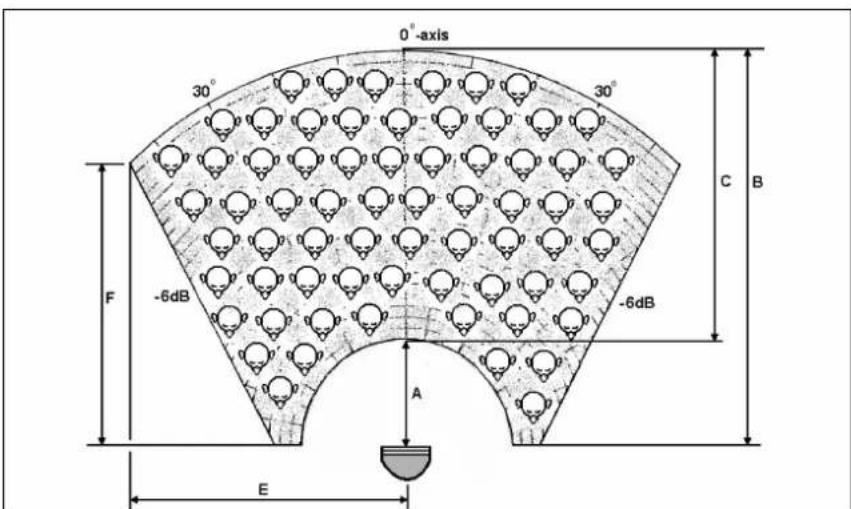

Betekenis van de lijnen

B-lijn: maximale afstand van de Line Array luidspreker tot de achterste toehoorder.

D-lijn: luistervlak met halve breedte op 1 kHz

F-lijn: zijlengte luistervlak op 4 kHz

C-lijn: lengte luistervlak

E-lijn: luistervlak met halve breedte op 4 kHz

A-lijn: minimale afstand tot luistervlak

Afbeelding 1: zijanzicht van uitstraling van Line Array luidspreker en luistervlak

Afbeelding 2: 1 kHz-octaafvorm van de Line Array luidspreker

Afbeelding 3: 4 kHz-octaafvorm van de Line Array luidspreker

Afbeelding 4: de 0^ -as van de Line Array luidspreker op de maximumpositie richten

TECHNISCHE GEGEVENS

LBC 3200/00

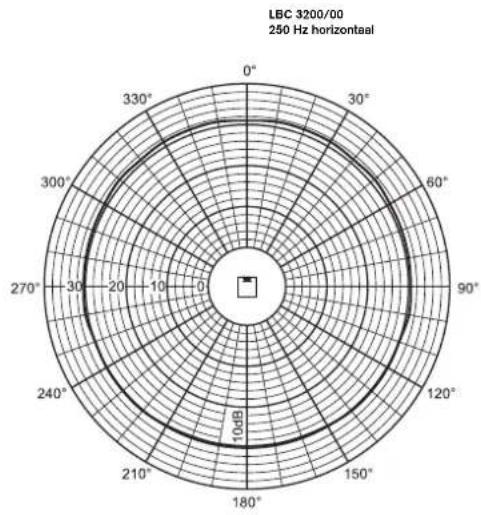

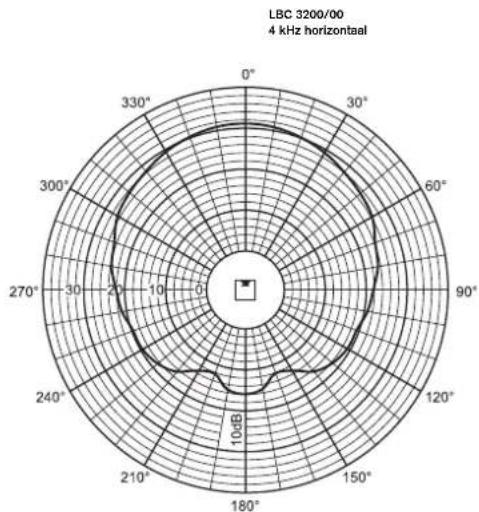

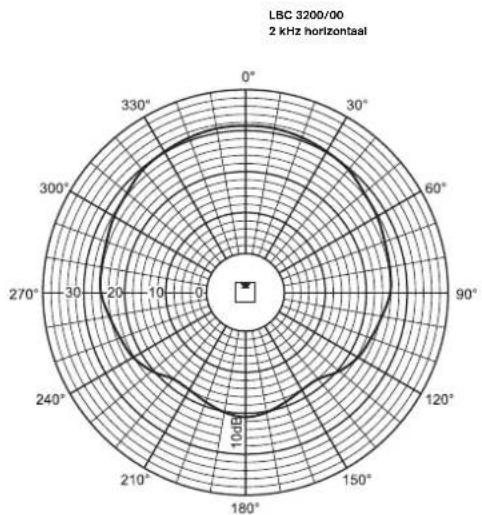

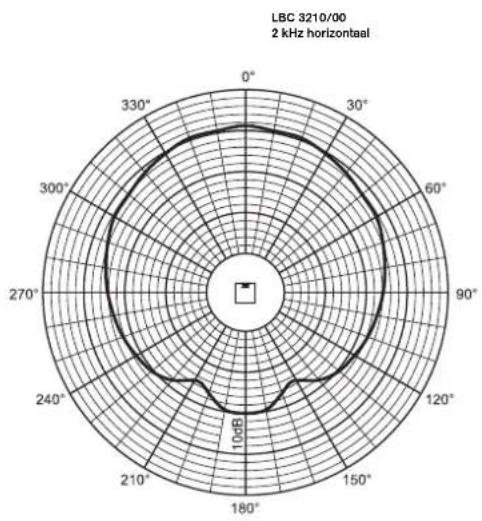

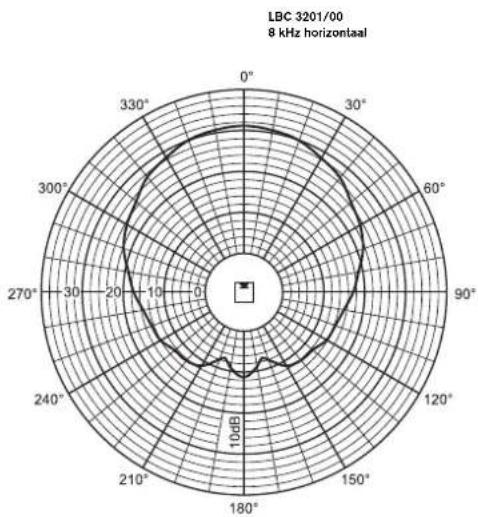

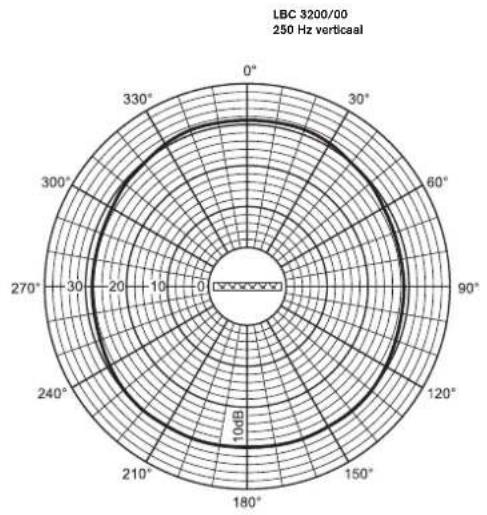

Maximaal vermogen	45 W

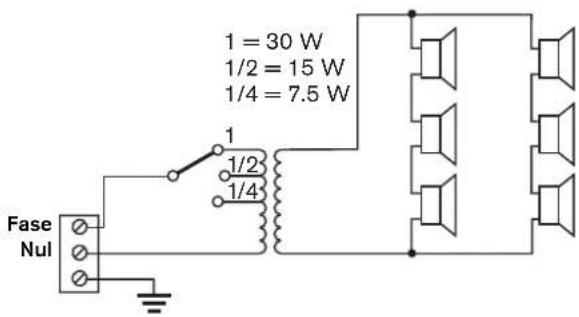

Nominaal vermogen	30 W (30-15-7,5 W)
Geluidsdrukniveau
bij 30 W/1 W (1 kHz, 1 m)	106 dB/91 dB (SPL)

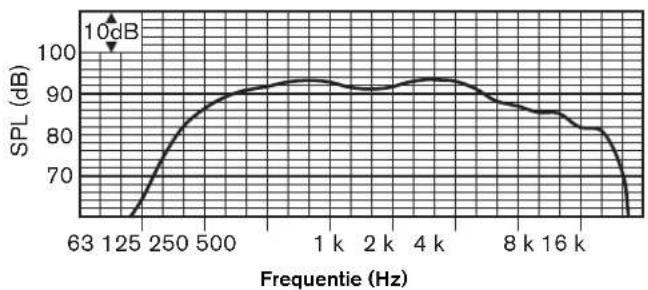

Effectief frequentiebereik (-10 dB)	190 Hz tot 18 kHz
Openingshoek
(op 1 kHz/4 kHz, -6 dB)
Horizontaal	220°/130°
Verticaal	70°/18°
Nominale ingangsspanning	100 V
Nominale impedantie	333 Ohm
Omgevingstemperatuur: tussen	-25 en +55 °C
Veiligheid	conform EN 60065
Aansluiting	klemmenblokje
Afmetingen (H x B x D)	600 x 80 x 90 mm
Kleur	zilver
Gewicht	3 kg

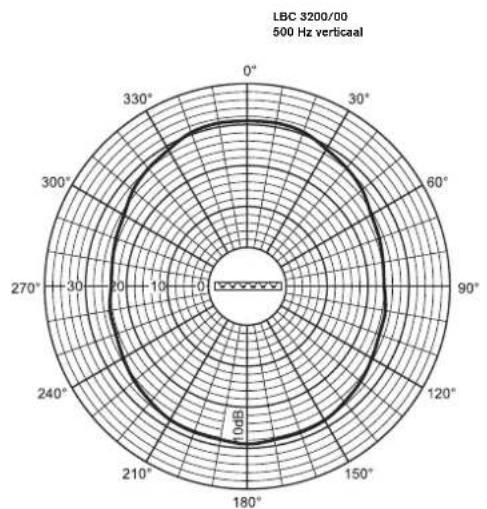

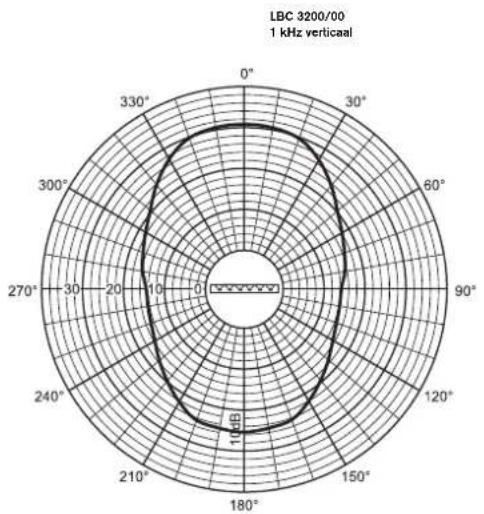

Horizontaal Verticaal

Horizontaal Verticaal

TECHNISCHE GEGEVENS

LBC 3201/00

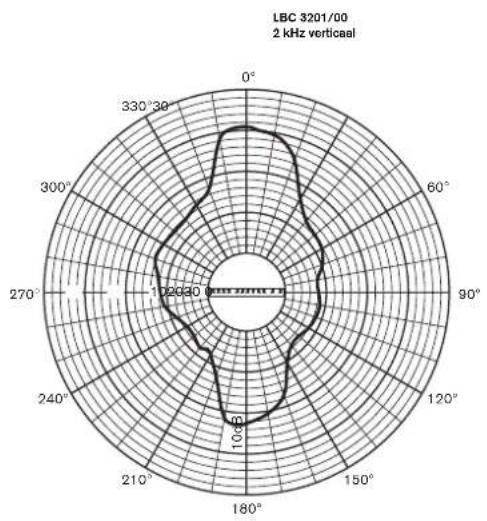

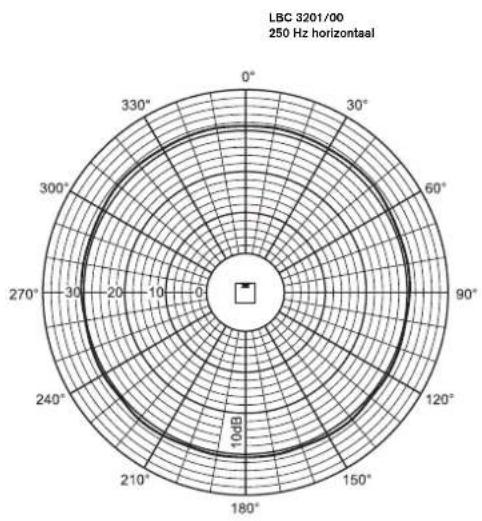

Maximaal vermogen	90 W

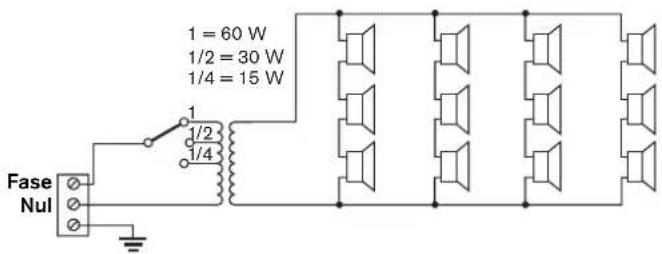

Nominaal vermogen	60 W (60-30-15 W)
Geluidsdrukniveau
bij 60 W/1 W (1 kHz, 1 m)	110 dB/92 dB (SPL)

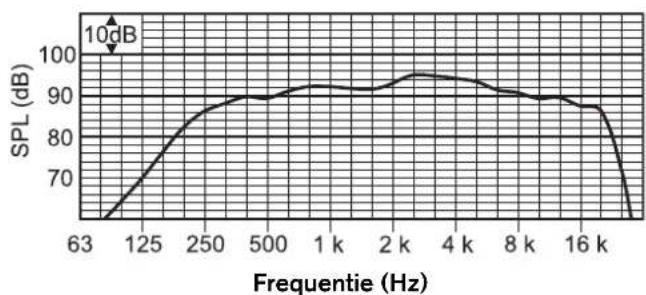

Effectief frequentiebereik (-10 dB)	190 Hz tot 18 kHz
Openingshoek
(1 kHz / 4 kHz, -6 dB)
Horizontaal	210°/132°
Verticaal	50°/22°
Nominale ingangsspanning	100 V
Nominale impedantie	167 Ohm
Omgevingstemperatuur: tussen	-25 en +55 °C
Veiligheid	conform EN 60065
Aansluiting	klemmenblokje
Afmetingen (H x B x D)	1200 x 80 x 90 mm
Kleur	zilver
Gewicht	6,4 kg

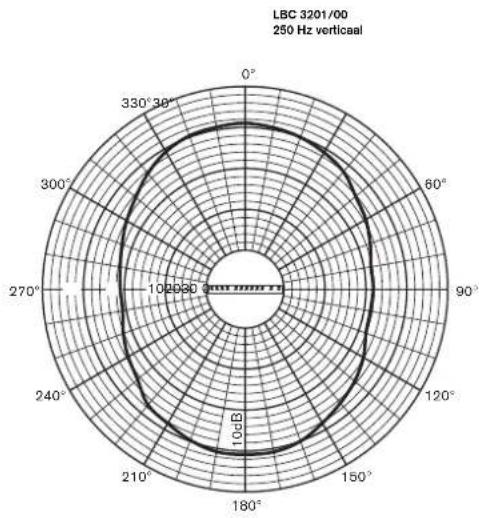

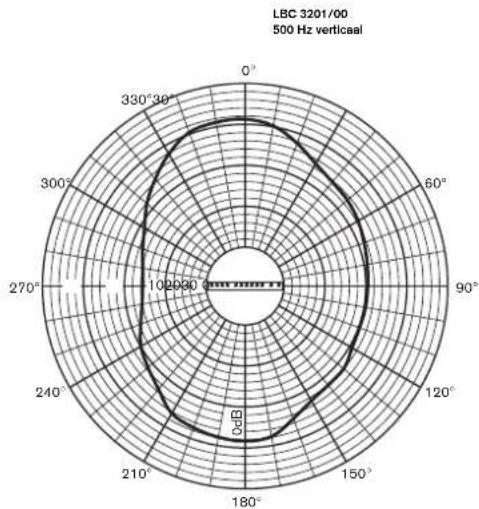

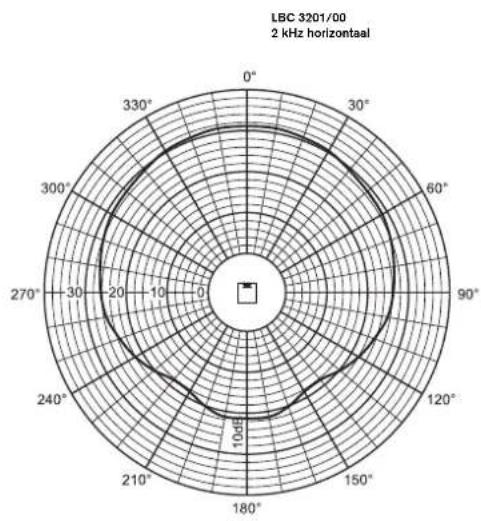

Horizontaal Verticaal

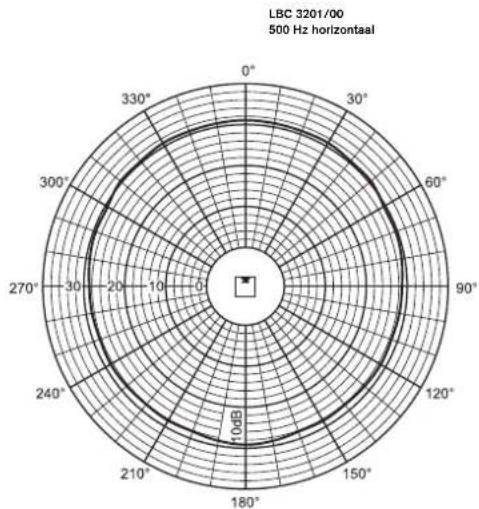

Horizontaal Verticaal

TECHNISCHE GEGEVENS

LBC 3210/00

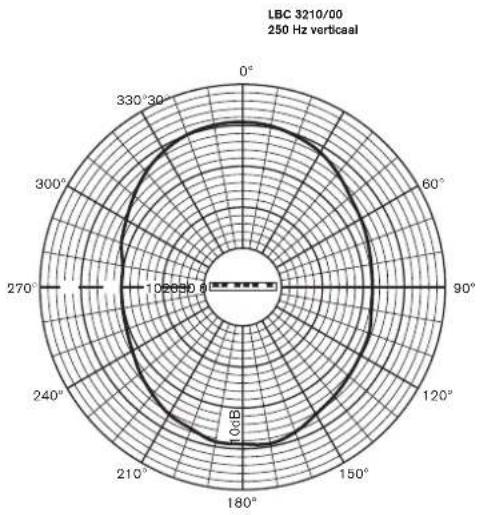

Maximaal vermogen	90 W
Nominaal vermogen	60 W (60-30-15 W)
Geluidsdrukniveau
bij 60 W/1 W (1 kHz, 1 m)	115 dB/97 dB (SPL)

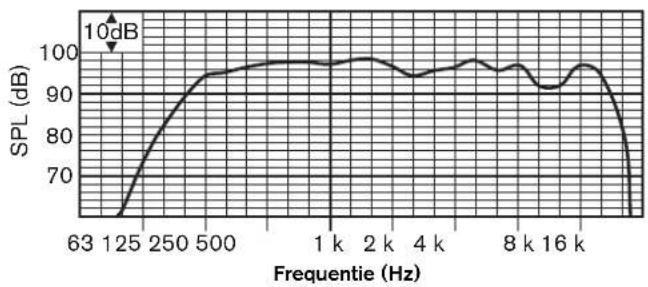

Effectief frequentiebereik (-10 dB)	190 Hz tot 20 kHz
Openingshoek
(1 kHz / 4 kHz, -6 dB)
Horizontaal	170°/90°
Verticaal	55°/18°
Nominale ingangsspanning	100 V
Nominale impedantie	167 Ohm
Omgevingstemperatuur: tussen	-25 en +55 °C
Veiligheid	conform EN 60065
Bescherming tegen water/stof	IP 66 conform IEC 60529
Aansluiting	klemmenblokje
Afmetingen (H x B x D)	1200 x 160 x 90 mm
Kleur	zilver
Gewicht	9 kg

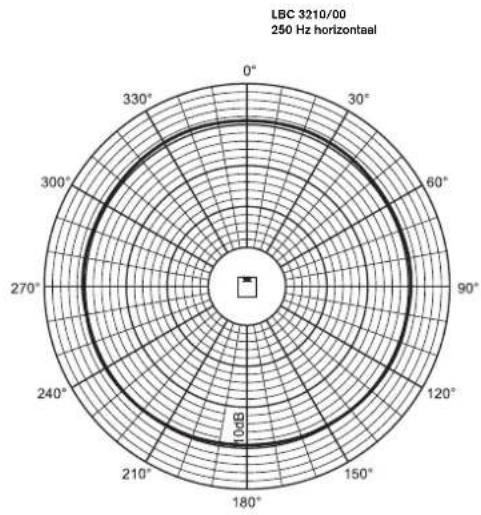

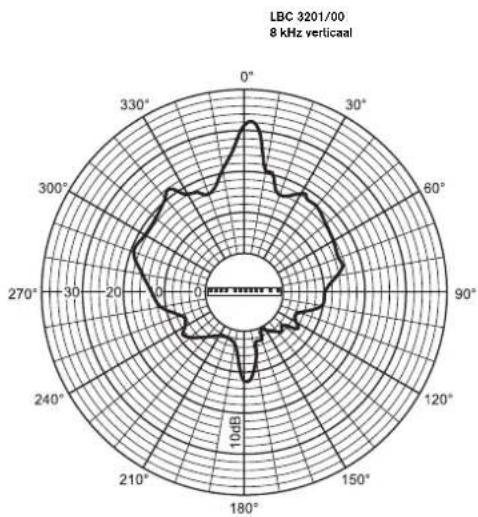

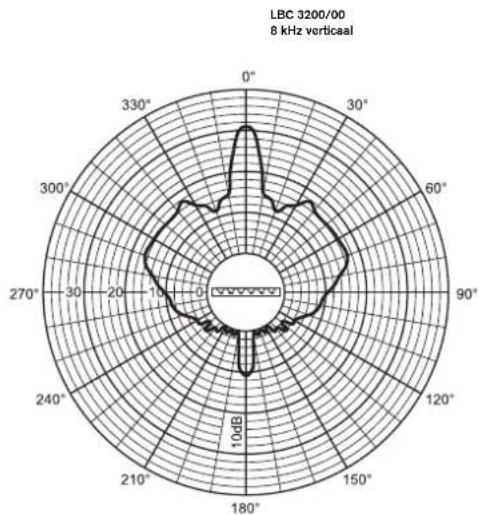

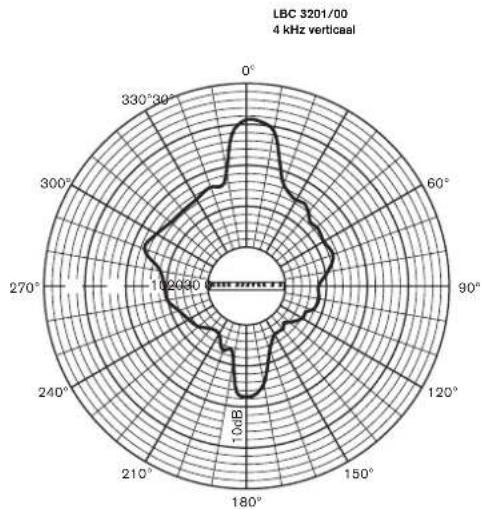

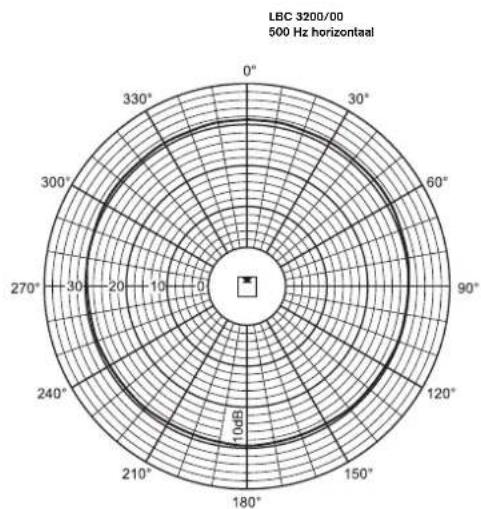

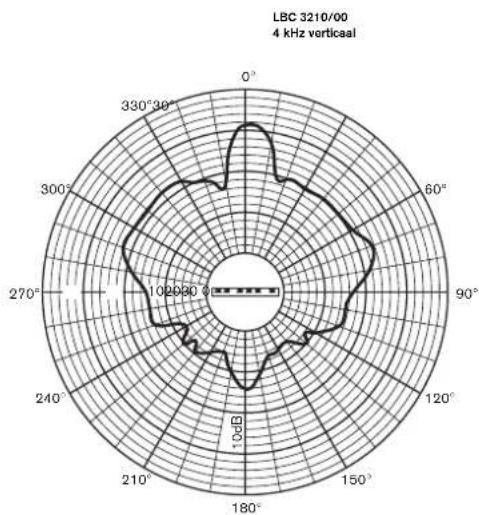

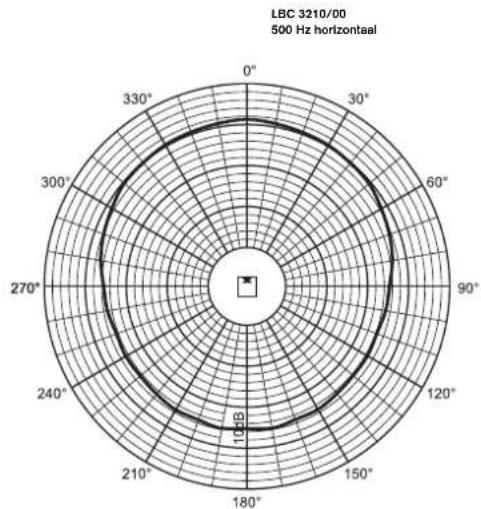

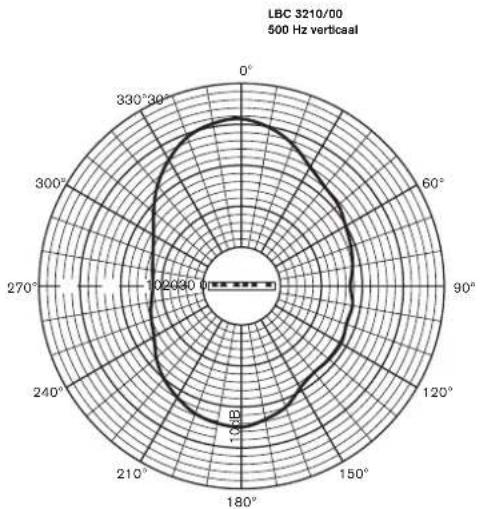

Horizontaal Verticaal

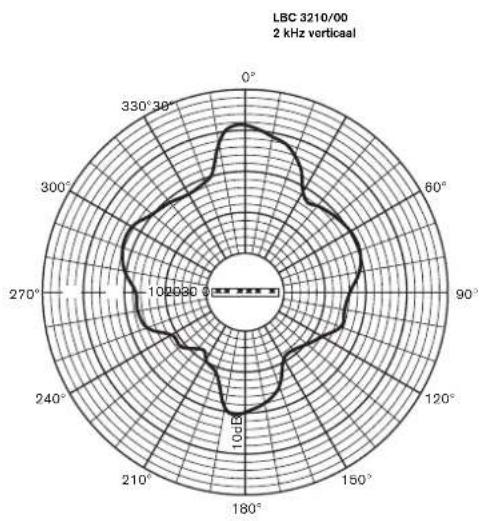

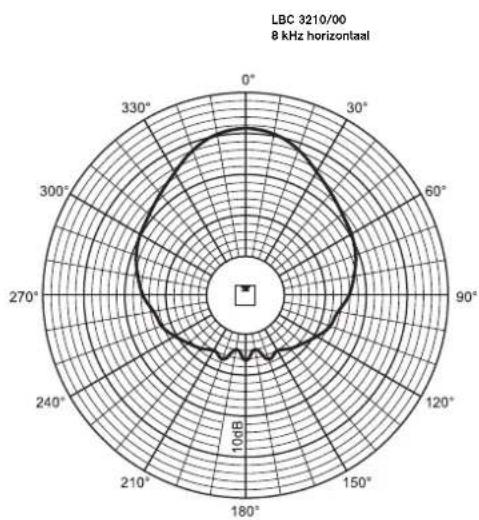

Horizontaal Verticaal

www.boschsecuritysystems.nl

BOSCH

Indice Pagina
