| Tipo di prodotto | Cassa acustica colonna passiva |
| Marca | Bosch |
| Modello | XLA 3200 (LBC 3200/00) |
| Dimensioni (A x L x P) | 600 x 80 x 90 mm |
| Peso | 3 kg |

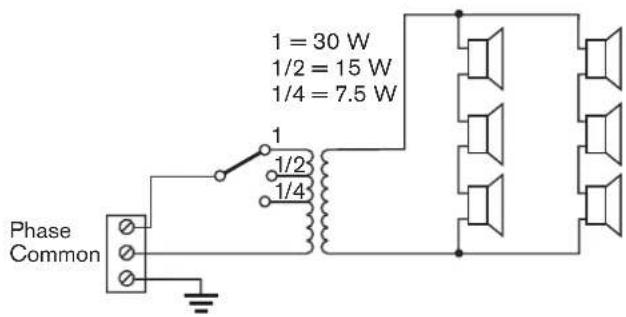

| Potenza nominale | 30 W (con regolazioni 30-15-7,5 W) |
| Potenza massima | 45 W |
| Banda di frequenza effettiva | 190 Hz a 18 kHz (-10 dB) |
| Livello di pressione sonora | 106 dB a 30 W / 91 dB a 1 W (1 kHz, 1 m) |
| Angolo di apertura orizzontale | 220° a 1 kHz / 130° a 4 kHz (-6 dB) |
| Angolo di apertura verticale | 70° a 1 kHz / 18° a 4 kHz (-6 dB) |
| Tensione di ingresso nominale | 100 V |
| Impedenza nominale | 333 Ω |
| Connessione | Morsettiera a vite |
| Colore | Argento |
| Temperatura ambiente | -25 °C a +55 °C |
| Sicurezza | Conforme EN 60065 |
| Utilizzo previsto | Installazione interna, spazi ristretti o medi |
| Montaggio | A parete, su treppiede o supporto supplementare (accessori opzionali) |
| Manutenzione | Pulire l'esterno con un panno morbido e asciutto. Non utilizzare prodotti abrasivi. |
| Ricambi | Contattare il servizio Bosch per i pezzi di ricambio. |
| Informazioni generali | Progettato per una direttività costante, ideale per la sonorizzazione della parola. |
Domande frequenti - XLA 3200 BOSCH
Domande degli utenti su XLA 3200 BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cassa acustica in formato PDF gratuitamente! Trova il tuo manuale XLA 3200 - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. XLA 3200 del marchio BOSCH.
MANUALE UTENTE XLA 3200 BOSCH
Manuale d'installazione
IT Colonne sonore 115

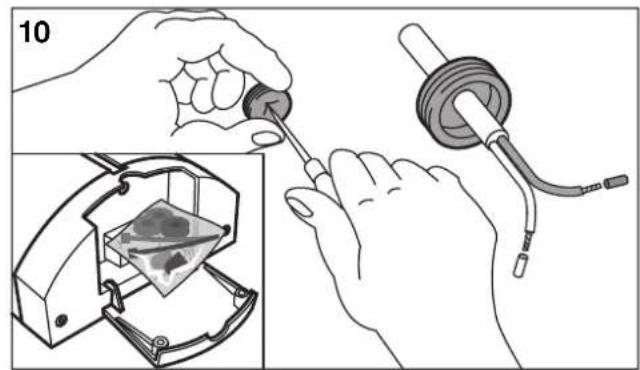

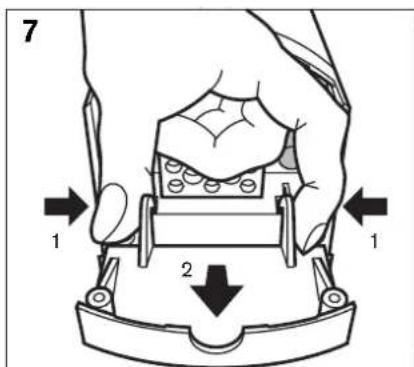

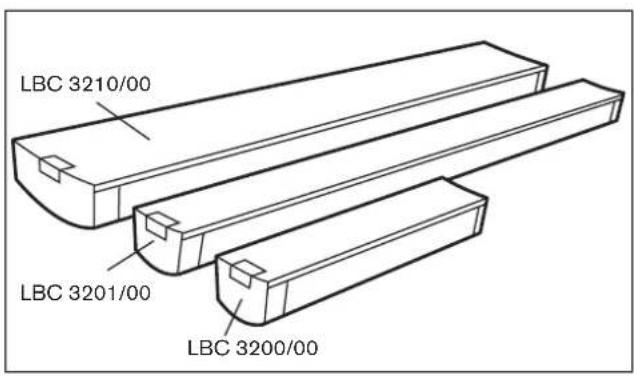

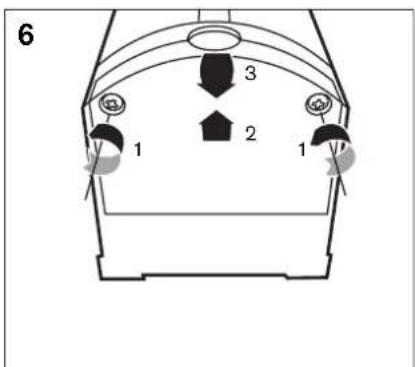

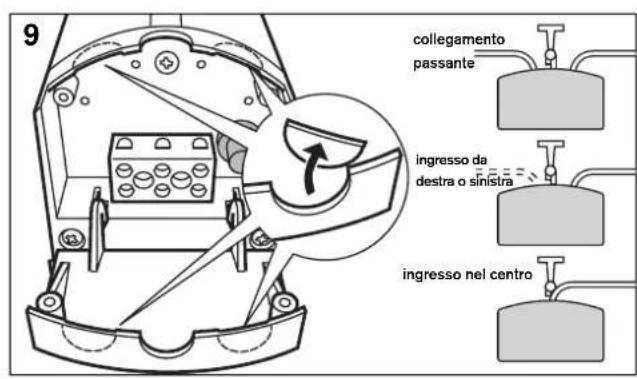

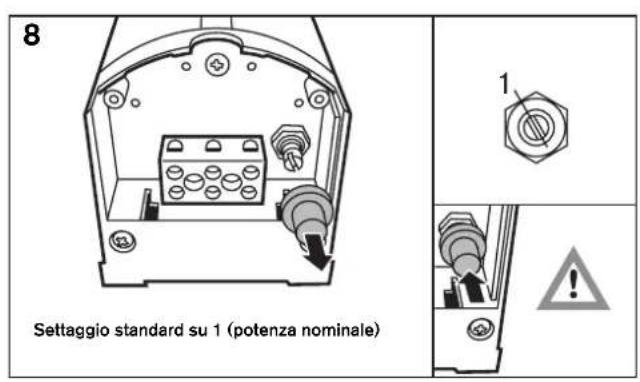

Guida all'installazione (figg. 1-17)....116

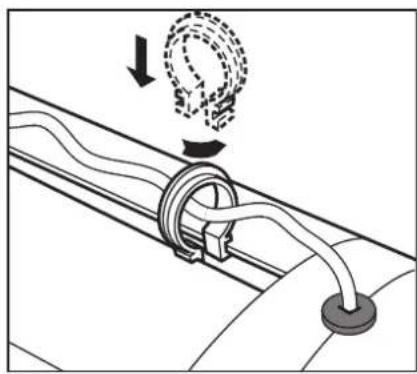

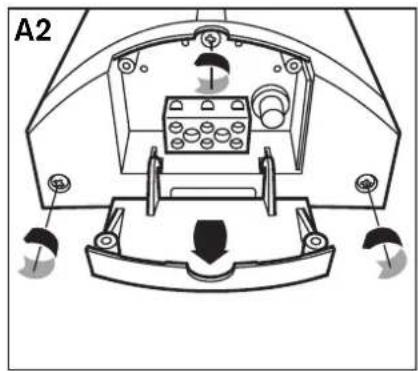

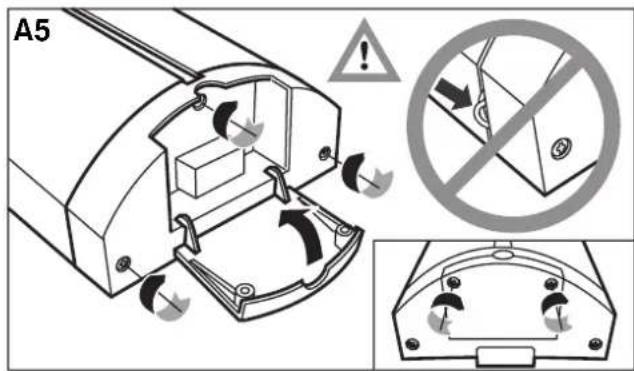

Montaggio scheda di controllo line/altoparlanti (opzionale) (figg. A1-A5)....118

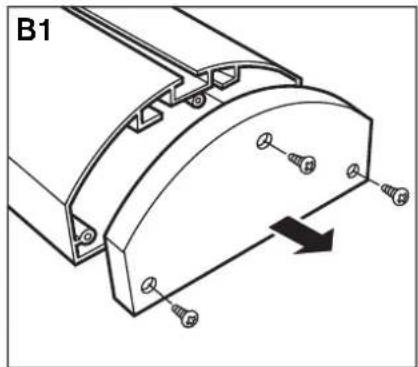

Montaggio staffa aggiuntiva (opzionale) (figg. B1-B5) 118

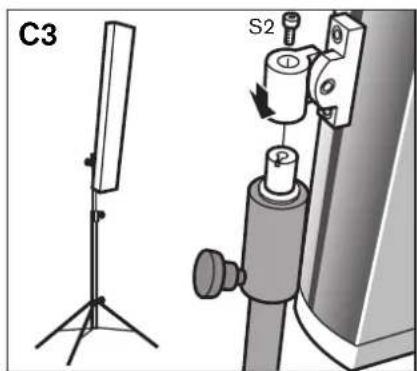

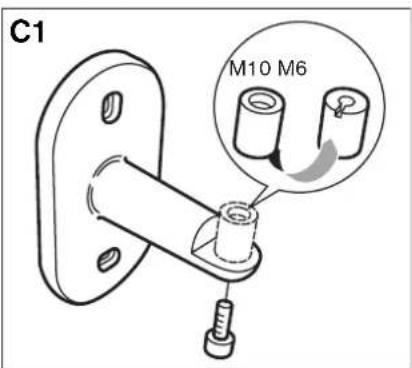

Montaggio piantana (opzionale) (figg. C1-C3) 118
Area di ascolto e relativa altezza di montaggio per il modello LBC 3200/00 ....119
Area di ascolto e relativa altezza di montaggio per il modello LBC 3201/00 ....121
Area di ascolto e relativa altezza di montaggio per il modello LBC 3210/00 ....124
Dati tecnici del modello LBC 3200/00....127
Dati tecnici del modello LBC 3201/00 ....130
Dati tecnici del modello LBC 3210/00 ....123
Area di ascolto e relativa altezza di montaggio per il modello XLA3200/00
Metodo per stabilire l'altezza di montaggio e l'inclinazione per gli altoparlanti LBC3200/00
-
Determinare le dimensioni dell"'area di ascolto" desiderata, ovvero del piano orizzontale all'altezza delle orecchie degli ascoltatori (vedere la linea tratteggiata in figura 1).
-
Determinare l'inclinazione di montaggio degli altoparlanti. Gli altoparlanti sono ideati per diffondere il suono sopra la testa degli ascoltatori; si consiglia pertanto un'inclinazione massima di 6°. È possibile scegliere tra diverse possibilità, ognuna delle quali presenta determinati vantaggi e svantaggi.
- Opzione 1: Massimizzare l'area di ascolto Se si desidera un'area di ascolto di grandi dimensioni, scegliere un'inclinazione di circa 3° (vedere figura 1). Tenere presente che, allontanandosi dagli altoparlanti, il livello di pressione sonora diminuisce in base al riverbero ambientale presente. Per sentire i toni alti con chiarezza, l'ascoltatore deve essere in grado di vedere gli altoparlanti.
- Opzione 2: Ridurre al minimo la variazione del livello di pressione sonora Se si desidera una minore variazione del livello di pressione sonora, scegliere un'inclinazione di 5°. Tenere presente che in questo modo l'area di ascolto totale è inferiore a quella ottenuta con la prima opzione e che l'area contigua agli altoparlanti ("A" in figura 2) non fa parte dell'area di ascolto. Il grafico 1 mostra la relazione tra "A" e l'altezza di montaggio degli altoparlanti montati con un'inclinazione di 5°.
- Una volta scelto l'angolo di inclinazione appropriato, è possibile determinare l'altezza di montaggio dell'altoparlante regolando l'asse corrispondente a 0° (l'asse centrale dell'area di ascolto) in corrispondenza della posizione desiderata appena sopra il livello delle orecchie dell'ascoltatore più lontano. È possibile eseguire tale operazione variando l'altezza di montaggio dell'altoparlante sulla parete.
È ora possibile installare gli altoparlanti in modo da ottenere prestazioni acustiche ottimali.
Domande e risposte sull'installazione
- L'installazione degli altoparlanti LBC3200/00 è analoga a quella dei modelli LBC3201/00 o LBC3210/00?
Gli altoparlanti sono ideati per l'uso in ambienti di piccole e medie dimensioni. È possibile ottenere prestazioni acustiche ottimali orientando il suono appena sopra la testa degli ascoltatori. Se gli altoparlanti sono montati seguendo la procedura di installazione del modello LBC3201/00 oppure
LBC3210/00, l'area di ascolto risulterà assai limitata. Per lo stesso motivo, non è opportuno scegliere un'inclinazione superiore a 6°.
- Se l'ascoltatore non è in grado di vedere gli altoparlanti, riuscirà comunque a percepire i toni alti? I toni alti possono essere paragonati alla luce. Quando un ostacolo si frappone tra il soggetto e la sorgente luminosa, quest'ultima non viene percepita con la dovuta intensità poiché si crea una zona d'ombra. La stessa situazione si verifica con i toni alti. Quando tra l'ascoltatore e l'altoparlante sono presenti più persone, l'ascoltatore si trova nella zona d'ombra del suono e percepisce i toni alti con minore intensità.
Informazioni generali
- A causa delle diverse inclinazioni possibili, è difficile stabilire con precisione la forma del suono diffuso dagli altoparlanti.
- Con un'inclinazione ridotta degli altoparlanti si ottiene un'area di ascolto di notevoli dimensioni. A seconda del riverbero ambientale e della zona d'ombra del suono (soggetti o oggetti situati davanti a un ascoltatore che ostacolano la sorgente sonora), la qualità acustica potrebbe diminuire se l'ascoltatore si trova lontano dagli altoparlanti. In questi casi, è consigliabile utilizzare più altoparlanti per suddividere l'area di ascolto.
- Quando ci si allontana oltre l'area di ascolto (superando quindi la distanza massima dall'altoparlante), diminuisce solo il livello di pressione sonora e la variazione nell'altezza dei toni è trascurabile. La diminuzione del livello di pressione sonora varia in base al riverbero ambientale presente.
- Se la distanza dagli altoparlanti è inferiore alla distanza minima consentita e l'angolo di inclinazione è di 5°, si verifica immediatamente una diminuzione dei toni alti.
- Poiché gli altoparlanti sono ideati per diffondere il suono sopra la testa degli ascoltatori, si consiglia di non montare gli altoparlanti ad un'altezza eccessiva rispetto all'area di ascolto.
- Per stabilire con esattezza i limiti dell'area di ascolto, è necessario eseguire un test pratico nel punto di installazione degli altoparlanti. Tale procedura deve essere effettuata da un ascoltatore esperto. Per eseguire tale operazione, riprodurre una traccia con rumore rosa attraverso gli altoparlanti. Si consiglia di ridurre i toni bassi poiché riducono la qualità acustica. Ascoltare i toni alti in diversi punti dell'area di ascolto. Le zone in cui i toni alti diminuiscono rapidamente delimitano l'area di ascolto.

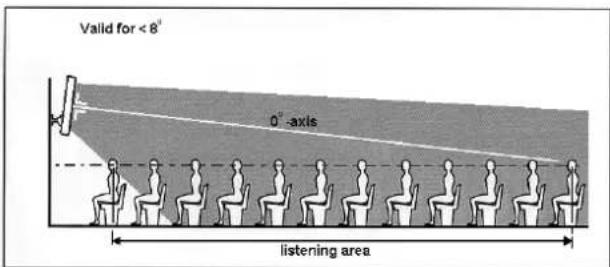

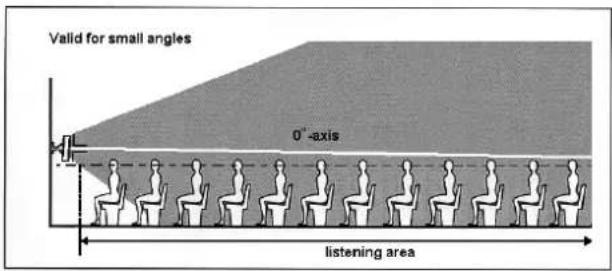

Figura 1 - Vista laterale della radiazione acustica montato a muro con inclinazione ridotta
Figura 2 - Vista laterale della radiazione acustica montato a muro con inclinazione di 5°

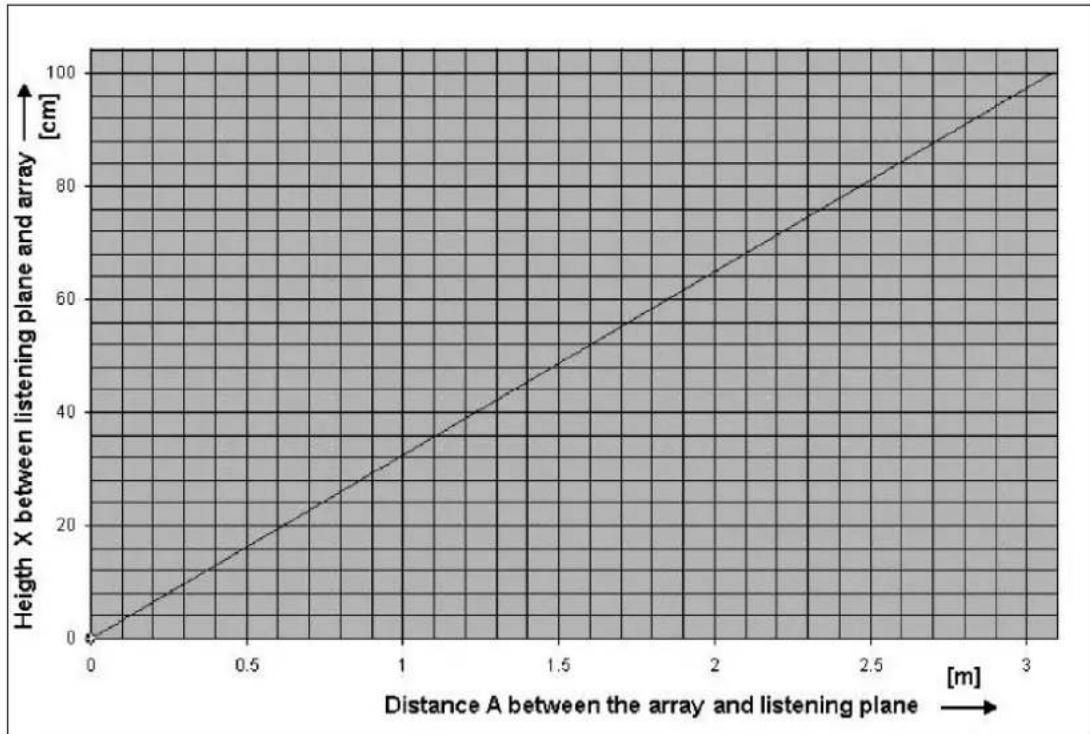

Grafico 1 - Relazione tra la distanza dell'area di ascolto e l'altoparlante
Area di ascolto e relativa altezza di montaggio per il modello XLA3201/00
Istruzioni per il montaggio:
- Determinare le dimensioni dell'area di ascolto" desiderata, ovvero del piano orizzontale all'altezza delle orecchie degli ascoltatori (vedere la linea tratteggiata in figura 1).
- Misurare la distanza massima tra gli altoparlanti e l'ascoltatore più lontano nell'area di ascolto (corrispondente al punto "B" nelle figure 1, 2 e 3).
- Facendo riferimento al grafico 1, tracciare una linea verticale in corrispondenza del punto di massima distanza sull'asse delle ascisse. Dal punto di intersezione verticale con la linea B diagonale, tracciare una linea orizzontale fino a incontrare l'asse delle ordinate. Il valore X, riferito all'altezza della staffa di montaggio degli altoparlanti dal piano di ascolto, ('X' in figura 1), si trova sull'asse delle ascisse. Le intersezioni orizzontali con le altre linee diagonali indicano le dimensioni dell'area di ascolto come mostrato nelle figure 2 e 3 (vedere anche l'esempio riportato di seguito).
- La figura 2 mostra la forma prodotta da un'ottava a 1 kHz emessa dall'altoparlante; la figura 3 mostra la forma prodotta da un'ottava a 4 kHz. L'area di ascolto con le prestazioni acustiche ottimali si presenta in queste forme. Assicurarsi che la forma corrispondente all'ottava da 4 kHz con le dimensioni ottenute utilizzando il grafico 1 copra interamente l'area di ascolto desiderata.
- In questo caso, il valore X sull'asse delle ordinate indica a quale altezza al di sopra del piano di ascolto è necessario installare l'altoparlante. Tenere presente che gli altoparlanti devono essere montati all'altezza stabilita con un'inclinazione di 8°.
È ora possibile installare gli altoparlanti in modo da ottenere prestazioni acustiche ottimali.
Esempio:
La distanza massima tra l'altoparlante e l'ascoltatore più lontano è di 15 metri. Tracciare una linea verticale da questo punto sull'asse orizzontale del grafico 1 fino a intersecare la linea diagonale B, quindi tracciare una linea perpendicolare fino a incontrare l'asse delle ordinate. I punti di intersezione con le altre linee diagonali consentono di stabilire le dimensioni dei piani di ascolto. In questo esempio:
Linea F (lunghezza laterale del piano di ascolto a 4 kHz) = 11,1 m
Linea C (lunghezza del piano di ascolto) = 11 m
Linea E (piano di ascolto a metà larghezza a 4 kHz) = 9,3 m Linea A (distanza minima dal piano di ascolto) = 3,9 m
Il valore X sull'asse verticale (ovvero l'altezza tra il piano di ascolto e la staffa di montaggio dell'altoparlante) è di 1,8 m.
Domande e risposte sull'installazione
- L'area di ascolto desiderata è troppo grande e non si adatta alla forma prodotta a 4 kHz.
Montare l'altoparlante a un'altezza diversa o utilizzare più altoparlanti per ottenere un'area di ascolto di maggiori dimensioni.
- Perché l'inclinazione richiesta per l'altoparlante è di 8°?
Le forme riportate nelle figure 2 e 3 con le dimensioni desunte dal grafico 1 sono valide solo quando l'altoparlante viene montato con un'inclinazione di 8°. Soltanto in questo caso il livello di pressione sonora e la risposta in frequenza (direttività costante) nell'area di ascolto restano costanti.
- È possibile montare gli altoparlanti con un'altra inclinazione?
È possibile installare gli altoparlanti scegliendo un'altra inclinazione ma le prestazioni acustiche non saranno ottimali. Ad esempio, nell'area di ascolto si percepirà una maggiore variazione del livello di pressione sonora. I valori del grafico 1 non sono validi se si scelgono altre inclinazioni. Si consiglia di non utilizzare in nessun caso un'inclinazione superiore a 8°.
- Non è possibile installare l'altoparlante all'altezza desiderata.
Se non è possibile installare l'altoparlante all'altezza desiderata poiché il soffitto non è sufficientemente alto, utilizzare un'inclinazione inferiore a 8°. Regolare l'asse degli altoparlanti corrispondente a 0° (l'asse centrale dell'area di ascolto) in corrispondenza della posizione massima desiderata (vedere figura 4). Tenere presente che la tabella del grafico 1 e le forme della figura 2 e 3 non sono valide in questo caso. Verificare che la qualità acustica nell'area di ascolto sia accettabile.
Informazioni generali:
- Queste forme sono definite in un ambiente anecoico. La variazione massima della pressione del livello sonoro di queste forme in condizioni anecoiche è di 6dB e si percepisce una variazione della risposta in frequenza inferiore. In ambienti con un livello di riverbero normale o elevato, si ottiene una minore variazione del livello di pressione sonora con forme di dimensioni maggiori. La risposta in frequenza percepita in questa forma rimane pressoché costante.
- Quando ci si allontana oltre l'area di ascolto (superando quindi la distanza massima dall'altoparlante), diminuisce solo il livello di pressione sonora e la variazione nell'altezza dei toni è trascurabile. La diminuzione del livello di pressione sonora varia in base al riverbero ambientale presente.
- Se la distanza dagli altoparlanti è inferiore alla distanza minima consentita, si verifica immediatamente l'assenza di toni alti.
- A seconda del riverbero ambientale e della zona d'ombra del suono (soggetti o oggetti situati davanti a un ascoltatore che ostacolano la sorgente sonora), la qualità acustica potrebbe diminuire se l'ascoltatore si trova lontano dagli altoparlanti. In questi casi, è consigliabile utilizzare più altoparlanti per suddividere l'area di ascolto.
- Le linee laterali riportate nelle forme delle figure 2 e 3 sono rappresentate dai punti a -6 dB relativi al livello di pressione sonora sull'asse corrispondente a 0^ .
- Per ottenere una qualità acustica ottimale, determinare un'area di ascolto interamente coperta dalla forma prodotta da un'ottava a 4 kHz.
- Per stabilire con esattezza i limiti dell'area di ascolto, è necessario eseguire un test pratico nel punto di installazione degli altoparlanti. Tale procedura deve essere effettuata da un ascoltatore esperto. Per eseguire tale operazione, riprodurre una traccia con rumore rosa attraverso gli altoparlanti. Si consiglia di ridurre i toni bassi poiché riducono la qualità acustica. Ascoltare i toni alti in diversi punti dell'area di ascolto. Le zone in cui i toni alti diminuiscono rapidamente delimitano l'area di ascolto.

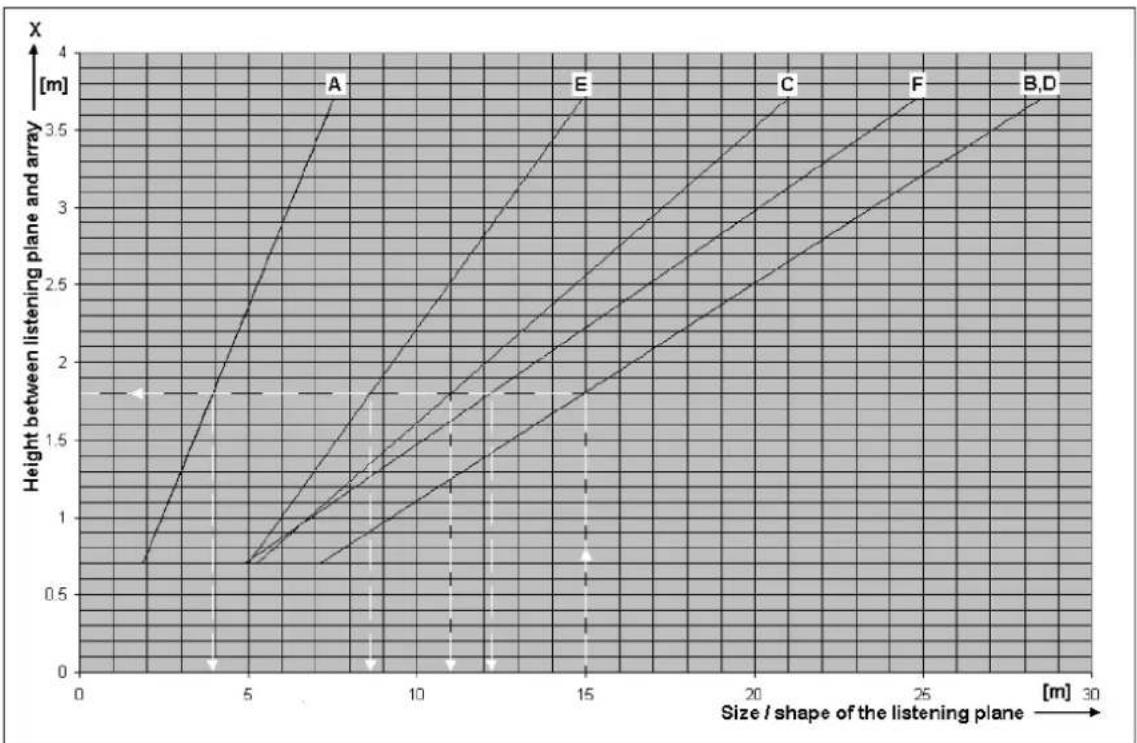

Grafico 1 - Relazione tra l'area di ascolto e l'altezza di montaggio degli altoparlanti

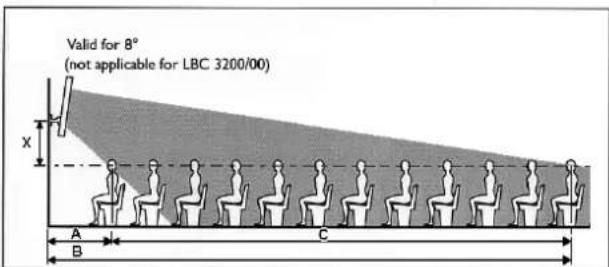

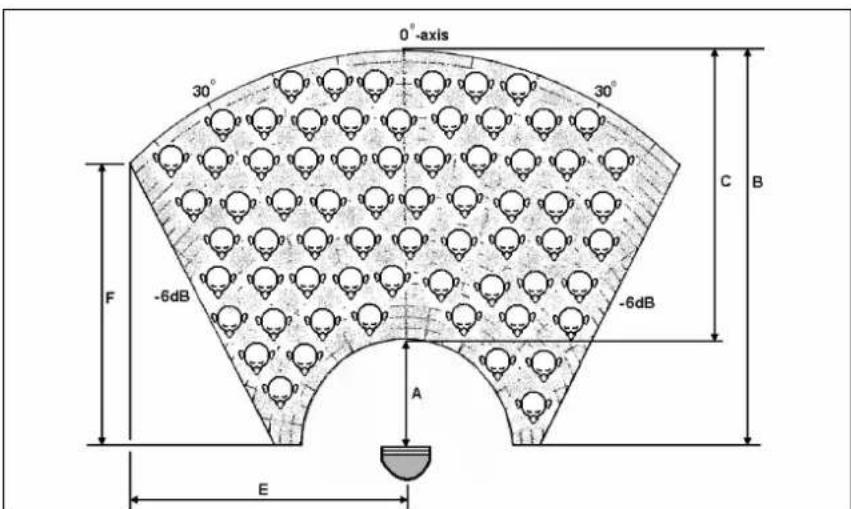

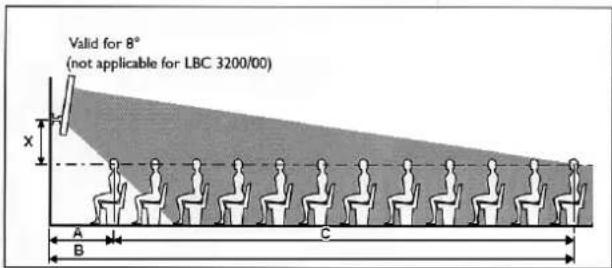

Significato delle linee orizzontali
Linea B: distanza massima tra l'altoparlante e l'ascoltatore più lontano
Linea D: piano di ascolto a metà larghezza a 1 kHz
Linea F: lunghezza laterale del piano di ascolto a 4 kHz
Linea C: lunghezza del piano di ascolto
Linea E: piano di ascolto a metà larghezza a 4 kHz
Linea A: distanza minima dal piano di ascolto

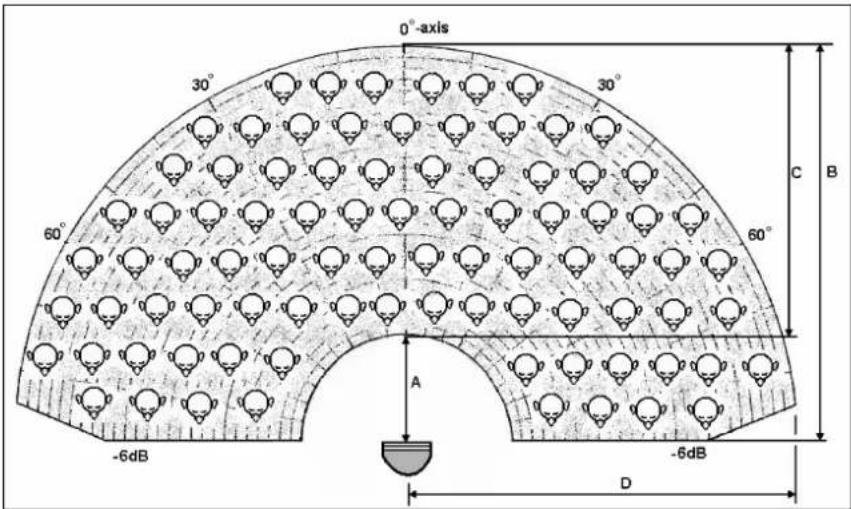

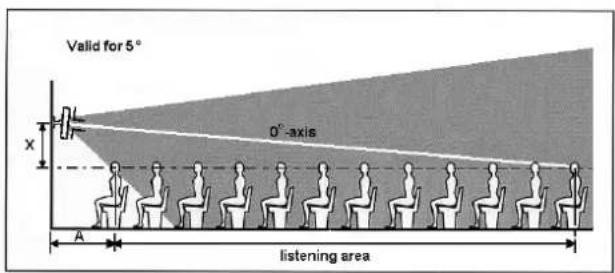

Figura 1 - Vista laterale della radiazione acustica dell'altoparlante e del piano di ascolto
Figura 2 - Forma prodotta da un'ottava di 1 kHz emessa dall'altoparlante

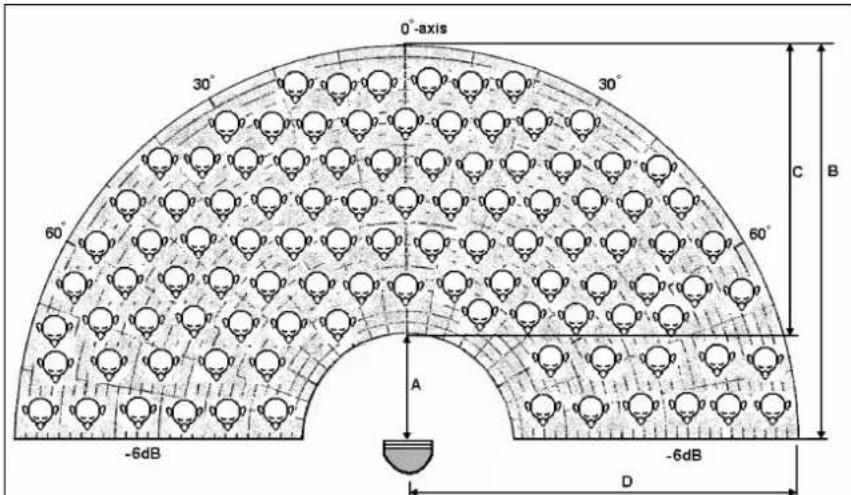

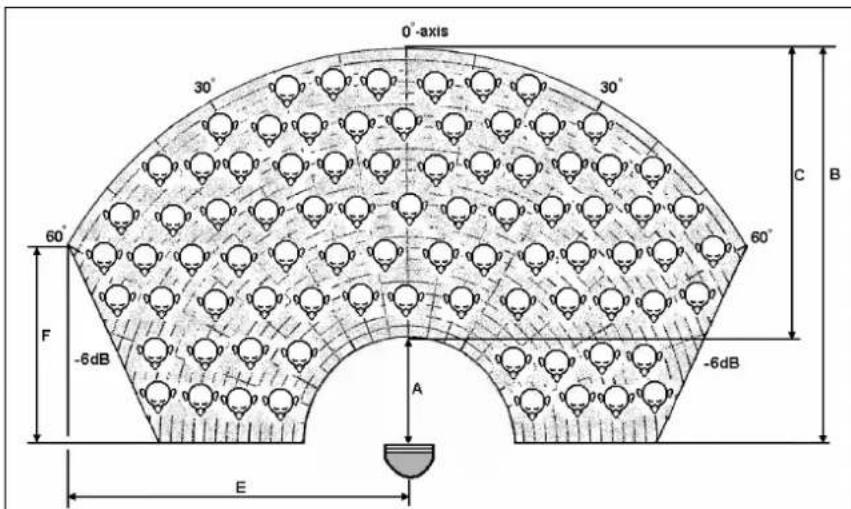

Figura 3 - Forma prodotta da un'ottava di 4 kHz emessa dall'altoparlante

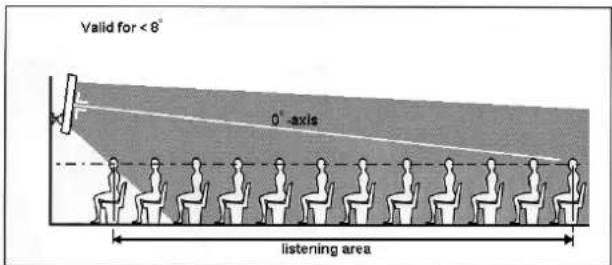

Figura 4 - Regolazione dell'asse degli altoparlanti corrispondente a 0° (asse centrale di ascolto) sulla posizione massima
Area di ascolto e relativa altezza di installazione per il modello XLA3210/00
Istruzioni per il montaggio:
-
Determinare le dimensioni dell'area di ascolto" desiderata, ovvero del piano orizzontale all'altezza delle orecchie degli ascoltatori (vedere la linea tratteggiata in figura 1).
-
Misurare la distanza massima tra gli altoparlanti e l'ascoltatore più lontano nell'area di ascolto (corrispondente al punto "B" nelle figure 1, 2 e 3).
-
Facendo riferimento al grafico 1, tracciare una linea verticale in corrispondenza del punto di massima distanza sull'asse delle ascisse. Dal punto di intersezione verticale con la linea B diagonale, tracciare una linea orizzontale rispetto all'asse delle ordinate. Il valore X, riferito all'altezza della staffa di montaggio degli altoparlanti dal piano di ascolto, ('X' in figura 1), si trova sull'asse delle ascisse. Le intersezioni orizzontali con le altre linee diagonali indicano le dimensioni dell'area di ascolto come mostrato nelle figure 2 e 3 (vedere anche l'esempio riportato di seguito).
-
La figura 2 mostra la forma prodotta da un'ottava a 1 kHz emessa dall'altoparlante; la figura 3 mostra la forma prodotta da un'ottava a 4 kHz. L'area di ascolto con le prestazioni acustiche ottimali si presenta in queste forme. Assicurarsi che la forma corrispondente all'ottava da 4 kHz con le dimensioni ottenute utilizzando il grafico 1 copra interamente l'area di ascolto desiderata.
-
In questo caso, il valore X sull'asse delle ordinate indica a quale altezza al di sopra del piano di ascolto è necessario installare l'altoparlante. Tenere presente che gli altoparlanti devono essere montati all'altezza stabilita con un'inclinazione di 8°.
È ora possibile installare gli altoparlanti in modo da ottenere prestazioni acustiche ottimali.
Esempio riportato nel grafico:
La distanza massima tra l'altoparlante e l'ascoltatore più lontano è di 15 metri. Tracciare una linea verticale da questo punto sull'asse orizzontale del grafico 1 fino a intersecare la linea diagonale B, quindi tracciare una linea perpendicolare fino a incontrare l'asse delle ordinate. I punti di intersezione con le altre linee diagonali consentono di stabilire le dimensioni dei piani di ascolto. In questo esempio:
Linea F (lunghezza laterale del piano di ascolto s 4 kHz) = 12,2 m
Linea C (lunghezza del piano di ascolto) = 11 m
Linea E (piano di ascolto a metà larghezza a 4 kHz) = 8,6 m Linea A (distanza minima dal piano di ascolto) = 3,9 m Il valore X sull'asse verticale (ovvero l'altezza tra il piano di ascolto e la staffa di montaggio dell'altoparlante) è di 1,8 m.
Domande e risposte sull'installazione:
- L'area di ascolto desiderata è troppo grande e non si adatta alla forma prodotta a 4 kHz.
Montare l'altoparlante a un'altezza diversa o utilizzare più altoparlanti per ottenere un'area di ascolto di maggiori dimensioni.
- Perché l'inclinazione richiesta per l'altoparlante è di 8°?
Le forme riportate nelle figure 2 e 3 con le dimensioni desunte dal grafico 1 sono valide solo quando l'altoparlante viene montato con un'inclinazione di 8°. Soltanto in questo caso il livello di pressione sonora e la risposta in frequenza (direttività costante) nell'area di ascolto restano costanti.
- È possibile montare gli altoparlanti con un'altra inclinazione?
È possibile installare gli altoparlanti scegliendo un'altra inclinazione ma le prestazioni acustiche non saranno ottimali. Ad esempio, nell'area di ascolto si percepirà una maggiore variazione del livello di pressione sonora. I valori del grafico 1 non sono validi se si scelgono altre inclinazioni. Si consiglia di non utilizzare in nessun caso un'inclinazione superiore a 8°.
- Non è possibile installare l'altoparlante all'altezza desiderata.
Se non è possibile installare l'altoparlante all'altezza desiderata poiché il soffitto non è sufficientemente alto, utilizzare un'inclinazione inferiore a 8°. Regolare l'asse degli altoparlanti corrispondente a 0° (l'asse centrale dell'area di ascolto) in corrispondenza della posizione massima desiderata (vedere figura 4). Tenere presente che la tabella del grafico 1 e le forme della figura 2 e 3 non sono valide in questo caso. Verificare che la qualità acustica nell'area di ascolto sia accettabile e che i messaggi vengano recepiti con chiarezza.
Informazioni generali:
- Queste forme sono definite in un ambiente anecoico. La variazione massima della pressione del livello sonoro di queste forme in condizioni anecoiche è di 6dB e si percepisce una variazione della risposta in frequenza inferiore. In ambienti con un livello di riverbero normale o elevato, si ottiene una minore variazione del livello di pressione sonora con forme di dimensioni maggiori. La risposta in frequenza percepita in questa forma rimane pressoché costante.
- Quando ci si allontana oltre l'area di ascolto (superando quindi la distanza massima dall'altoparlante), diminuisce solo il livello di pressione sonora e la variazione nell'altezza dei toni è trascurabile. La diminuzione del livello di pressione sonora varia in base al riverbero ambientale presente.
- Se la distanza dagli altoparlanti è inferiore alla distanza minima consentita, si verifica immediatamente l'assenza di toni alti.
• A seconda del riverbero ambientale e della zona d'ombra del suono (soggetti o oggetti situati davanti a
un ascoltatore che ostacolano la sorgente sonora), la qualità acustica potrebbe diminuire se l'ascoltatore si trova lontano dagli altoparlanti. In questi casi, è consigliabile utilizzare più altoparlanti per suddividere l'area di ascolto.
- Le linee laterali riportate nelle forme delle figure 2 e 3 sono rappresentate dai punti a -6 dB relativi al livello di pressione sonora sull'asse corrispondente a 0°.
- Per ottenere una qualità acustica ottimale, determinare un'area di ascolto interamente coperta dalla forma prodotta da un'ottava a 4 kHz. Per stabilire con esattezza i limiti dell'area di ascolto, è necessario eseguire un test pratico nel punto di installazione degli altoparlanti. Tale procedura deve essere effettuata da un ascoltatore esperto. Per eseguire tale operazione, riprodurre una traccia con rumore rosa attraverso gli altoparlanti. Si consiglia di ridurre i toni bassi poiché riducono la qualità acustica. Ascoltare i toni alti in diversi punti dell'area di ascolto. Le zone in cui i toni alti diminuiscono rapidamente delimitano l'area di ascolto.

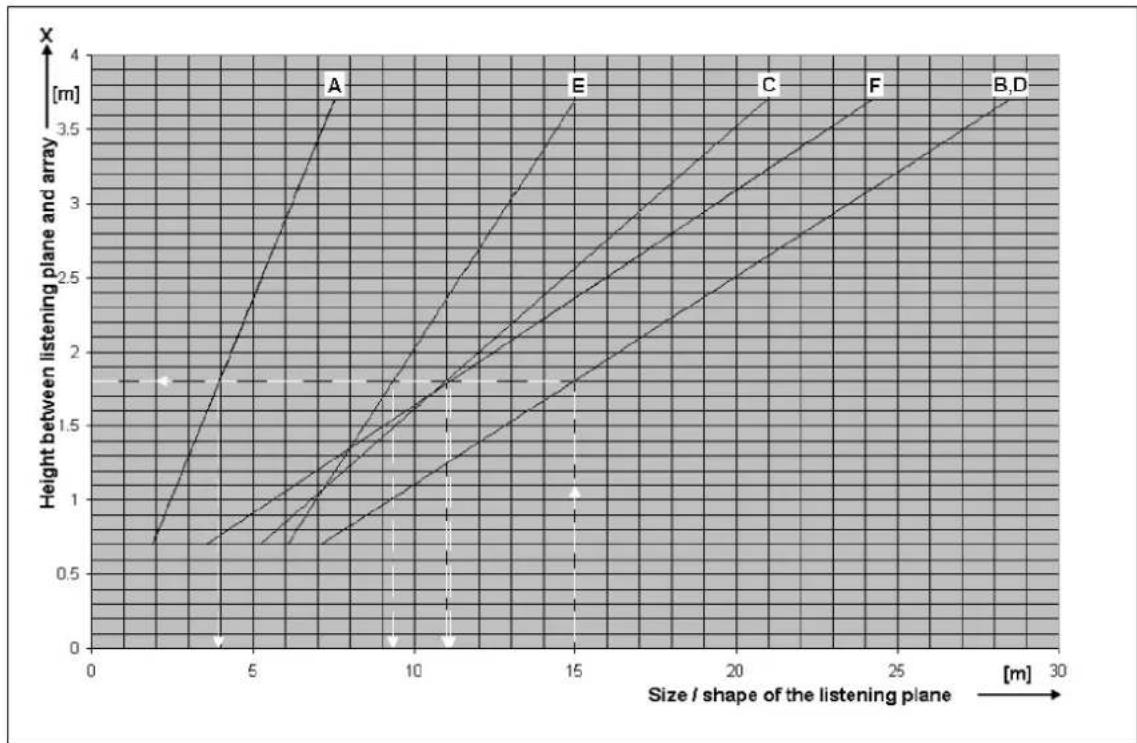

Grafico 1 - Relazione tra l'area di ascolto e l'altezza di montaggio degli altoparlanti
Significato delle linee
Linea B: distanza massima tra l'altoparlante e l'ascoltatore più lontano Linea D: piano di ascolto a metà larghezza a 1 kHz Linea F: lunghezza laterale del piano di ascolto a 4 kHz Linea C: lunghezza del piano di ascolto Linea E: piano di ascolto a metà larghezza a 4 kHz Linea A: distanza minima dal piano di ascolto
Figura 1 - Vista laterale della radiazione acustica dell'altoparlante e del piano di ascolto
Figura 2 - Forma prodotta da un'ottava di 1 kHz emessa dall'altoparlante
Figura 3 - Forma prodotta da un'ottava di 4 kHz emessa dall'altoparlante
Figura 4 - Regolazione dell'asse degli altoparlanti corrispondente a 0° (asse centrale di ascolto) sulla posizione massima
DATI TECNICI RELATIVI ALLE PRESTAZIONI
| LBC 3200/00 | |
| Potenza massima | 45 W |
| Potenza nominale | 30 W (30-15-7,5 W) |
| Livello di pressione sonora a | |
| 30 W/1 W (a 1 kHz, 1 m) | 106 dB/91 dB (SPL) |
| Gamma di frequenze effettiva (-10 dB) | da 190 Hz a 18 kHz |
| Angolo di apertura | |
| (a 1 kHz/4 kHz, -6 dB) | |
| Orizzontale | 220°/130° |
| Verticale | 70°/18° |
| Tensione di ingresso nominale | 100 V |
| Impedenza nominale | 333 Ohm |
| Intervallo temperatura ambientale | da -25 a 55 °C |
| Sicurezza | conforme allo standard EN |
| 60065 | |
| Connessione | blocco terminale a vite |
| Dimensioni (AxlxP) | 600 x 80 x 90 mm |
| Colore | argento |
| Peso | 3 kg |
line

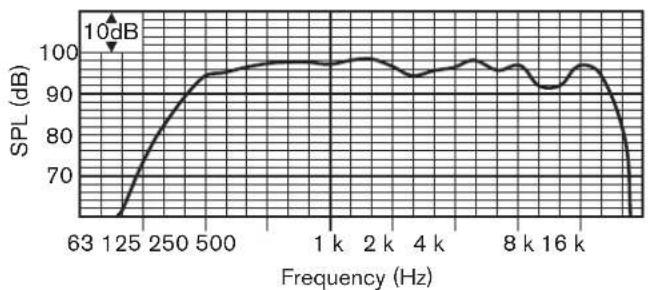

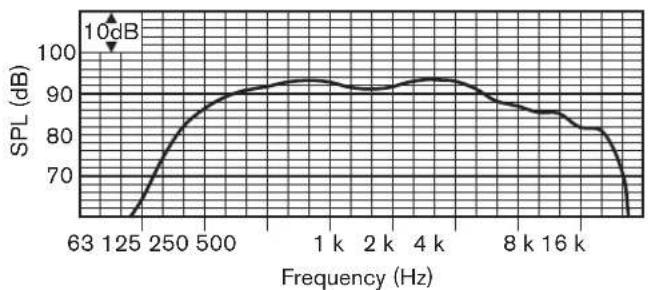

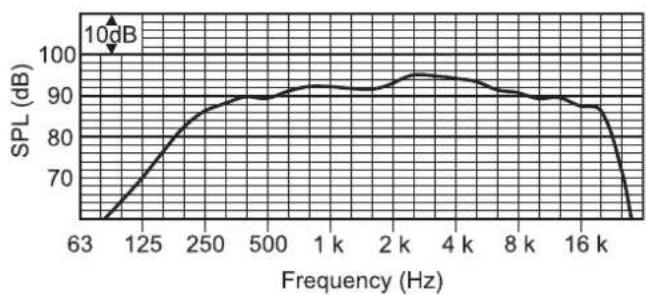

| Frequency (Hz) | SPL (dB) | | -------------- | -------- | | 63 | 60 | | 125 | 80 | | 250 | 90 | | 500 | 92 | | 1k | 93 | | 2k | 94 | | 4k | 93 | | 8k | 91 | | 16k | 88 | | >16k | 70 |
Orizzontale Verticale
radar

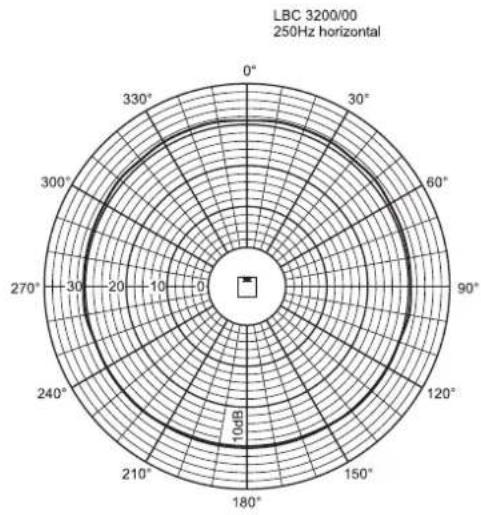

LBC 3200/00 250Hz horizontal | Angle | Value | |---|---| | 0° | 10dB | | 30° | 10dB | | 60° | 10dB | | 90° | 10dB | | 120° | 10dB | | 150° | 10dB | | 180° | 10dB | | 210° | 10dB | | 240° | 10dB | | 270° | 10dB | | 300° | 10dB | | 330° | 10dB |
radar

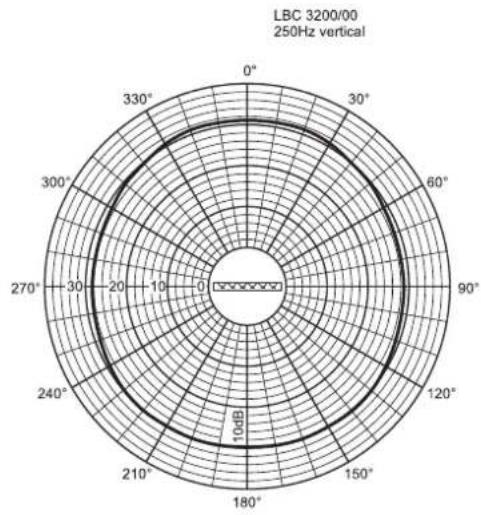

LBC 3200/00 250Hz vertical | Angle (°) | Value | | :--- | :--- | | 0° | 100 | | 30° | 100 | | 60° | 100 | | 90° | 100 | | 120° | 100 | | 150° | 100 | | 180° | 100 | | 210° | 100 | | 240° | 100 | | 270° | 100 | | 300° | 100 | | 330° | 100 |
radar

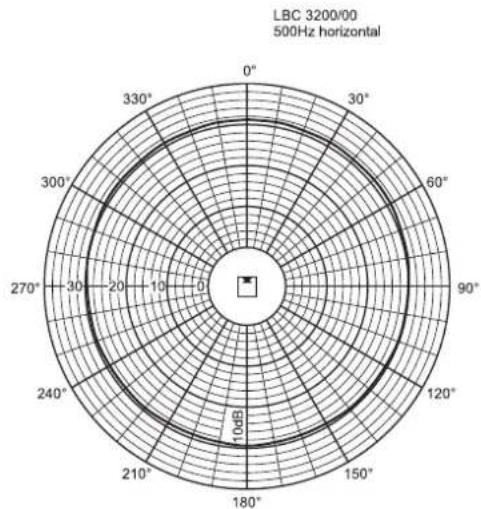

LBC 3200/00 500Hz horizontal | Angle | Value | |---|---| | 0° | 100 | | 30° | 100 | | 60° | 100 | | 90° | 100 | | 120° | 100 | | 150° | 100 | | 180° | 100 | | 210° | 100 | | 240° | 100 | | 270° | 100 | | 300° | 100 | | 330° | 100 |
radar

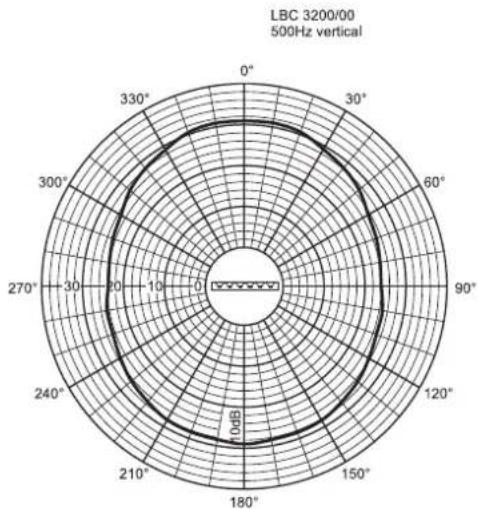

LBC 3200/00 500Hz vertical | Angle (°) | Value | | :--- | :--- | | 0° | 100 | | 30° | 100 | | 60° | 100 | | 90° | 100 | | 120° | 100 | | 150° | 100 | | 180° | 100 | | 210° | 100 | | 240° | 100 | | 270° | 100 | | 300° | 100 | | 330° | 100 |
radar

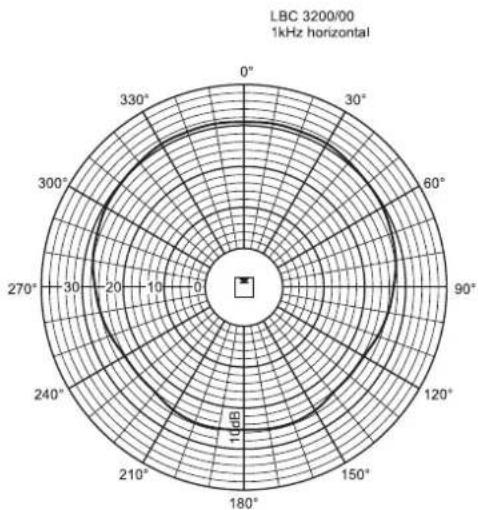

LBC 3200/00 1kHz horizontal | Angle | Value | |---|---| | 0° | 0 | | 30° | 10 | | 60° | 15 | | 90° | 20 | | 120° | 25 | | 150° | 30 | | 180° | 35 | | 210° | 40 | | 240° | 45 | | 270° | 50 | | 300° | 55 | | 330° | 60 |
radar

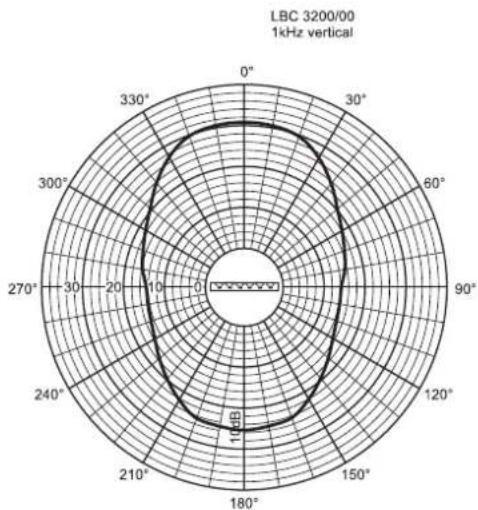

LBC 3200/00 (1kHz vertical) | Angle | Value | |---|---| | 0° | 10 dB | | 30° | 10 dB | | 60° | 10 dB | | 90° | 10 dB | | 120° | 10 dB | | 150° | 10 dB | | 180° | 10 dB | | 210° | 10 dB | | 240° | 10 dB | | 270° | 10 dB | | 300° | 10 dB | | 330° | 10 dB |Orizzontale Verticale
radar

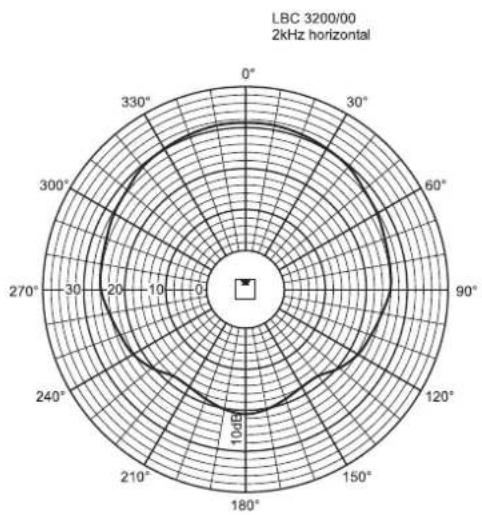

LBC 3200/00 2kHz horizontal | Angle | Value | |---|---| | 0° | 100 | | 30° | 95 | | 60° | 90 | | 90° | 85 | | 120° | 80 | | 150° | 75 | | 180° | 70 | | 210° | 65 | | 240° | 60 | | 270° | 55 | | 300° | 50 | | 330° | 45 |
radar

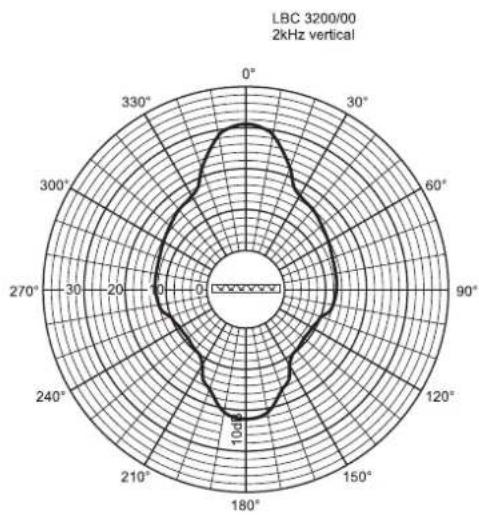

LBC 3200/00 (2kHz vertical) | Angle | Value | |---|---| | 0° | 100 | | 30° | 80 | | 60° | 75 | | 90° | 70 | | 120° | 65 | | 150° | 60 | | 180° | 75 | | 210° | 85 | | 240° | 95 | | 270° | 105 | | 300° | 115 | | 330° | 125 |
radar

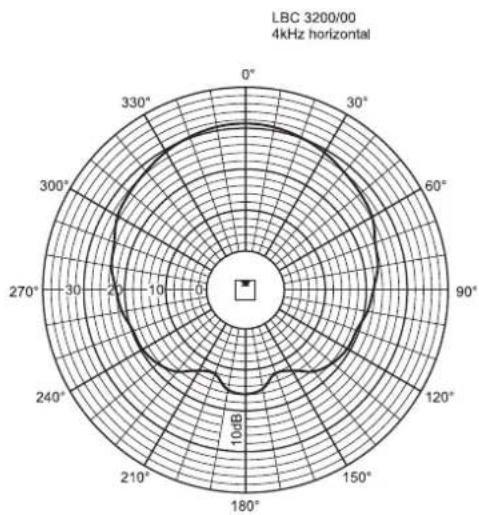

LBC 3200/00 4kHz horizontal | Angle (degrees) | Value | | :--- | :--- | | 0° | 10 | | 30° | 10 | | 60° | 10 | | 90° | 10 | | 120° | 10 | | 150° | 10 | | 180° | 10 | | 210° | 10 | | 240° | 10 | | 270° | 10 | | 300° | 10 | | 330° | 10 |
radar

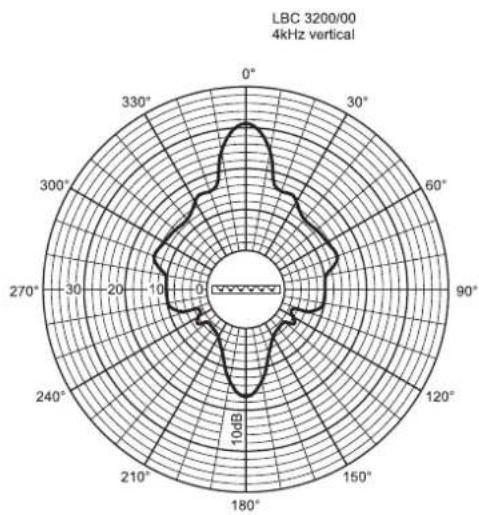

LBC 3200/00 4kHz vertical | Angle (°) | Value | | :--- | :--- | | 0° | 10dB | | 30° | 8dB | | 60° | 7dB | | 90° | 6dB | | 120° | 5dB | | 150° | 4dB | | 180° | 3dB | | 210° | 2dB | | 240° | 1dB | | 270° | 0.5dB | | 300° | 1.5dB | | 330° | 3dB |
radar

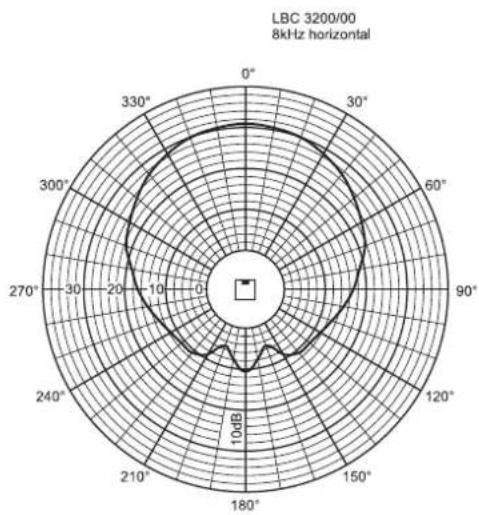

LBC 3200/00 8kHz horizontal | Angle (degrees) | Value | | :--- | :--- | | 0° | 100 | | 30° | 95 | | 60° | 90 | | 90° | 85 | | 120° | 80 | | 150° | 75 | | 180° | 70 | | 210° | 65 | | 240° | 60 | | 270° | 55 | | 300° | 50 | | 330° | 45 |
radar

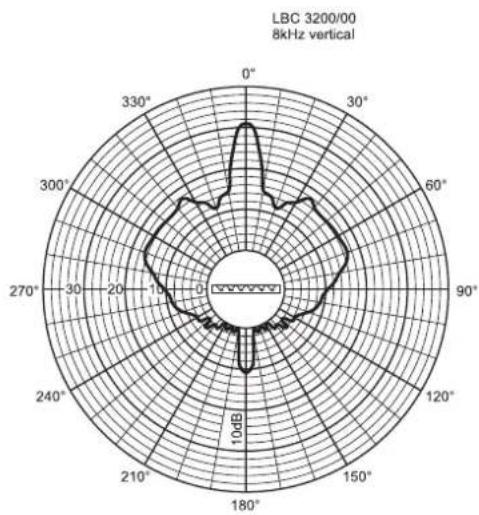

LBC 3200/00 8kHz vertical | Angle (°) | Value | |---|---| | 0° | 100 | | 30° | 80 | | 60° | 75 | | 90° | 70 | | 120° | 65 | | 150° | 60 | | 180° | 55 | | 210° | 50 | | 240° | 45 | | 270° | 40 | | 300° | 35 | | 330° | 30 |DATI TECNICI RELATIVI ALLE PRESTAZIONI
| LBC 3201/00 | |
| Potenza massima | 90 W |
| Potenza nominale | 60 W (60-30-15 W) |
| Livello di pressione sonora a | |
| 60 W/1 W (a 1 kHz, 1 m) | 110 dB/92 dB (SPL) |
| Gamma di frequenze effettiva (-10 dB) | da 190 Hz a 18 kHz |
| Angolo di apertura | |
| (a 1 kHz/4 kHz, -6 dB) | |
| Orizzontale | 210°/132° |
| Verticale | 50°/22° |
| Tensione di ingresso nominale | 100 V |
| Impedenza nominale | 167 Ohm |
| Intervallo temperatura ambientale | da -25 a 55 °C |
| Sicurezza | conforme allo standard EN |
| 60065 | |
| Connessione | blocco terminale a vite |
| Dimensioni (AxlxP) | 1200 x 80 x 90 mm |
| Colore | argento |
| Peso | 6,4 kg |

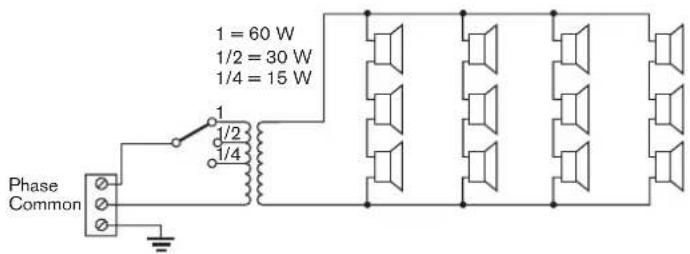

line
| Frequency (Hz) | SPL (dB) | | -------------- | -------- | | 63 | 70 | | 125 | 85 | | 250 | 90 | | 500 | 92 | | 1k | 94 | | 2k | 93 | | 4k | 94 | | 8k | 88 | | 16k | 82 | | >16k | 70 |
Orizzontale Verticale
radar

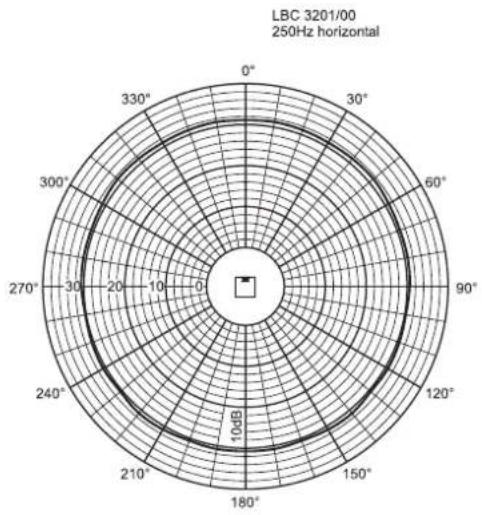

LBC 3201/00 250Hz horizontal | Angle | Value | |---|---| | 0° | 10dB | | 30° | 10dB | | 60° | 10dB | | 90° | 10dB | | 120° | 10dB | | 150° | 10dB | | 180° | 10dB | | 210° | 10dB | | 240° | 10dB | | 270° | 10dB | | 300° | 10dB | | 330° | 10dB |
radar

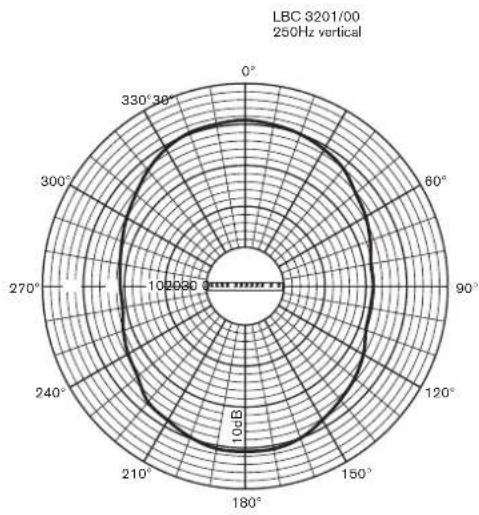

LBC 3201/00 250Hz vertical | Angle | Radius (dB) | |---|---| | 0° | 100 | | 60° | 100 | | 90° | 100 | | 120° | 100 | | 150° | 100 | | 180° | 100 | | 210° | 100 | | 240° | 100 | | 270° | 100 | | 300° | 100 | | 330° | 100 | | 360° | 100 |
radar

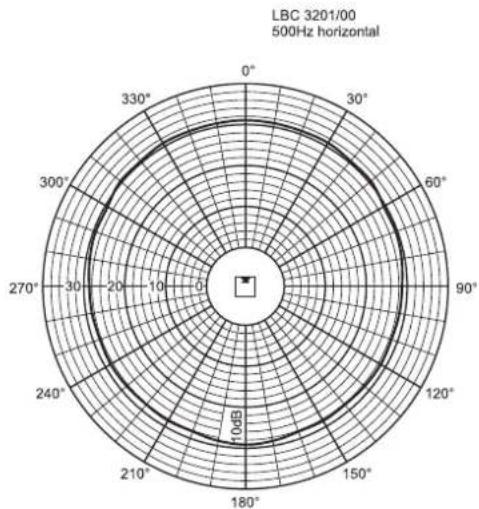

LBC 3201/00 500Hz horizontal | Angle | Value | |---|---| | 0° | 100 | | 30° | 100 | | 60° | 100 | | 90° | 100 | | 120° | 100 | | 150° | 100 | | 180° | 100 | | 210° | 100 | | 240° | 100 | | 270° | 100 | | 300° | 100 | | 330° | 100 |
radar

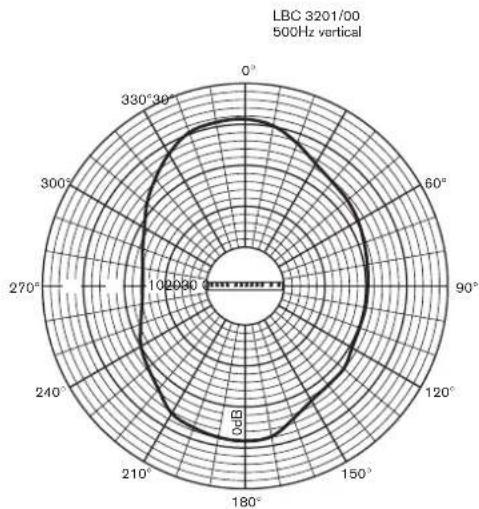

LBC 3201/00 500Hz vertical | Angle (°) | Value | | :--- | :--- | | 0° | 10000 | | 60° | 9800 | | 90° | 9700 | | 120° | 9600 | | 150° | 9500 | | 180° | 9400 | | 210° | 9300 | | 240° | 9200 | | 270° | 9100 | | 300° | 9000 | | 330° | 8900 | | 360° | 8800 |
radar

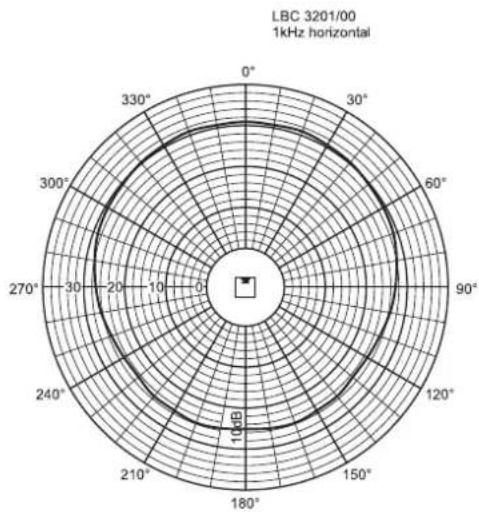

LBC 3201/00 1kHz horizontal | Angle | Value | |---|---| | 0° | 10.0 | | 30° | 10.0 | | 60° | 10.0 | | 90° | 10.0 | | 120° | 10.0 | | 150° | 10.0 | | 180° | 10.0 | | 210° | 10.0 | | 240° | 10.0 | | 270° | 10.0 | | 300° | 10.0 | | 330° | 10.0 |
radar

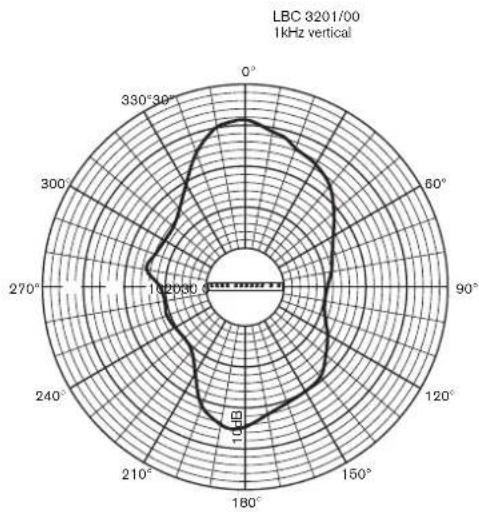

LBC 3201/00 1kHz vertical | Angle | Value | |---|---| | 0° | 10000 | | 60° | 9500 | | 90° | 8500 | | 120° | 7500 | | 150° | 6500 | | 180° | 5500 | | 210° | 4500 | | 240° | 3500 | | 270° | 2500 | | 300° | 1500 | | 330° | 500 |Orizzontale Verticale
radar

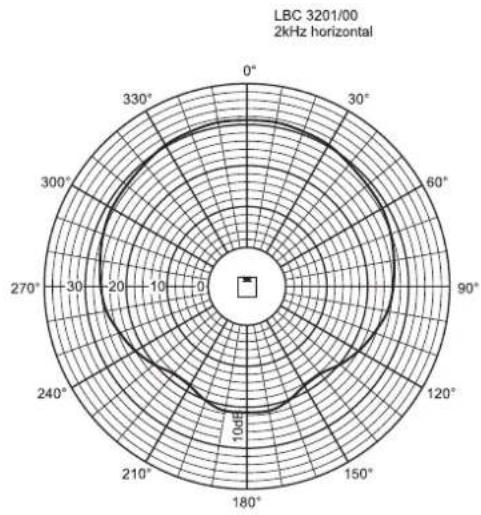

LBC 3201/00 2kHz horizontal | Angle (°) | Value | |---|---| | 0° | 100 | | 30° | 95 | | 60° | 90 | | 90° | 85 | | 120° | 80 | | 150° | 75 | | 180° | 70 | | 210° | 65 | | 240° | 60 | | 270° | 55 | | 300° | 50 | | 330° | 45 |
radar

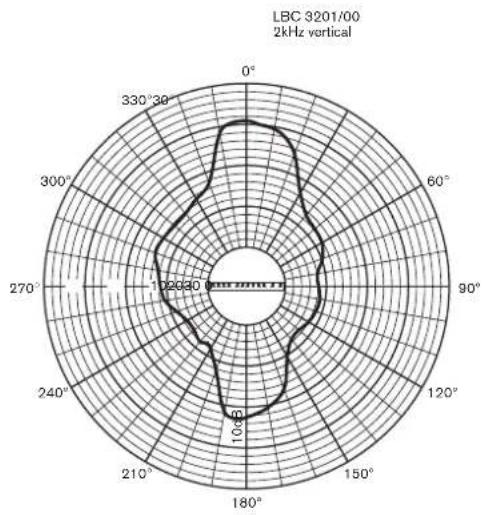

LBC 3201/00 2kHz vertical | Angle (degrees) | Radius | | :--- | :--- | | 0° | 10.68 | | 30° | 10.68 | | 60° | 10.68 | | 90° | 10.68 | | 120° | 10.68 | | 150° | 10.68 | | 180° | 10.68 | | 210° | 10.68 | | 240° | 10.68 | | 270° | 10.68 | | 300° | 10.68 | | 330° | 10.68 |
radar
LBC 3201/00 4kHz horizontal | Angle (degrees) | Value | | :--- | :--- | | 0° | 10 | | 30° | 15 | | 60° | 20 | | 90° | 18 | | 120° | 15 | | 150° | 12 | | 180° | 10 | | 210° | 15 | | 240° | 20 | | 270° | 25 | | 300° | 30 | | 330° | 35 |
radar

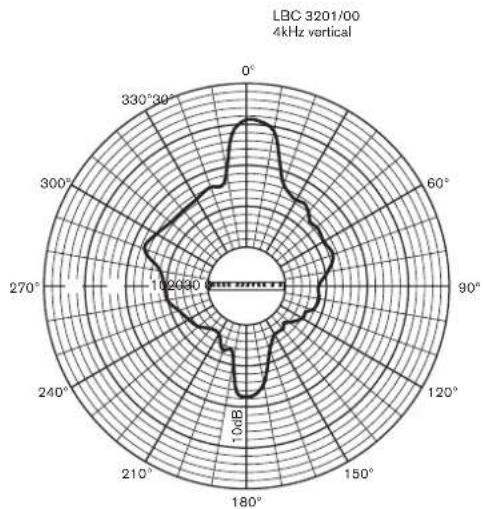

LBC 3201/00 4kHz vertical | Angle (degrees) | Value | | :--- | :--- | | 0° | 100 | | 60° | 95 | | 90° | 90 | | 120° | 85 | | 150° | 80 | | 180° | 75 | | 210° | 70 | | 240° | 65 | | 270° | 60 | | 300° | 55 | | 330° | 50 | | 360° | 45 |
radar

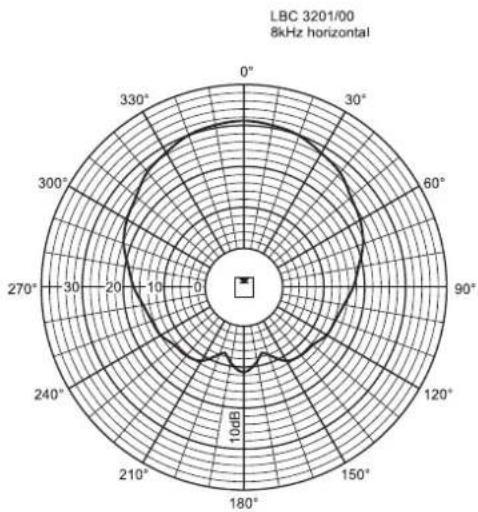

LBC 3201/00 8kHz horizontal | Angle (degrees) | Value | | :--- | :--- | | 0° | 10dB | | 30° | 10dB | | 60° | 10dB | | 90° | 10dB | | 120° | 10dB | | 150° | 10dB | | 180° | 10dB | | 210° | 10dB | | 240° | 10dB | | 270° | 10dB | | 300° | 10dB | | 330° | 10dB |
radar

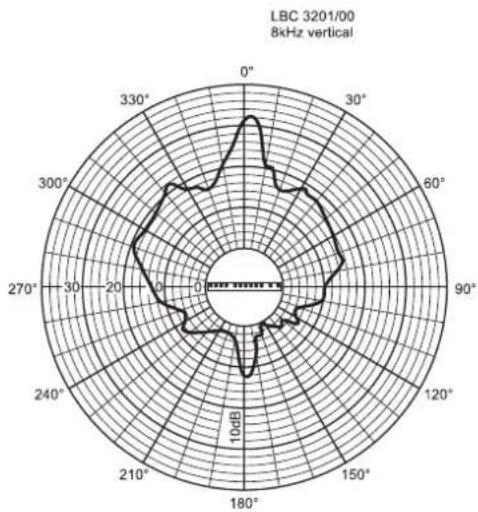

LBC 3201/00 8kHz vertical | Angle (°) | Value | |---|---| | 0° | 100 | | 30° | 95 | | 60° | 90 | | 90° | 85 | | 120° | 80 | | 150° | 75 | | 180° | 70 | | 210° | 65 | | 240° | 60 | | 270° | 55 | | 300° | 50 | | 330° | 45 | | 360° | 40 |DATI TECNICI RELATIVI ALLE PRESTAZIONI
| LBC 3210/00 | |
| Potenza massima | 90 W |

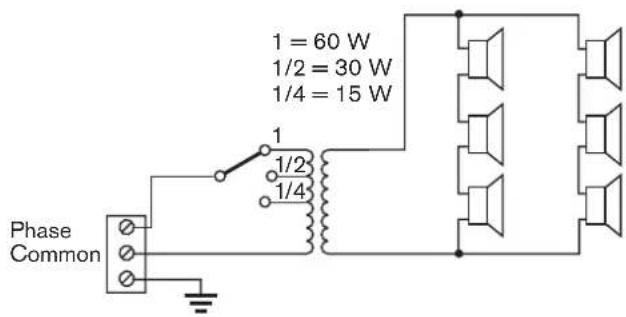

| Potenza nominale | 60 W (60-30-15 W) |
| Livello di pressione sonora | |
| a 60 W/1 W (a 1 kHz, 1 m) | 115 dB/97 dB (SPL) |
| Gamma di frequenze effettiva (-10 dB) | da 190 Hz a 20 kHz |
| Angolo di apertura | |
| (a 1 kHz/4 kHz, -6 dB) | |
| Orizzontale | 170°/90° |
| Verticale | 55°/18° |
| Tensione di ingresso nominale | 100 V |
| Impedenza nominale | 167 Ohm |
| Intervallo temperatura ambientale | da -25 a 55 °C |
| Sicurezza | conforme allo standard EN 60065 |
| Protezione da acqua/polvere | IP 66 conforme allo standard IEC 60529 |
| Connessione | blocco terminale a vite |
| Dimensioni (AxLx P) | 1200 x 160 x 90 mm |
| Colore | argento |
| Peso | 9 kg |
line
| Frequency (Hz) | SPL (dB) | | -------------- | -------- | | 63 | 70 | | 125 | 90 | | 250 | 95 | | 500 | 98 | | 1k | 99 | | 2k | 98 | | 4k | 97 | | 8k | 96 | | 16k | 95 | | >16k | 70 |
Orizzontale Verticale
radar

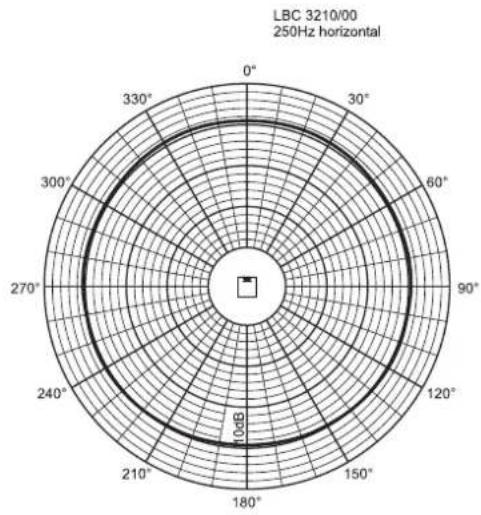

LBC 3210/00 250Hz horizontal | Angle | Value | |---|---| | 0° | 10dB | | 30° | 10dB | | 60° | 10dB | | 90° | 10dB | | 120° | 10dB | | 150° | 10dB | | 180° | 10dB | | 210° | 10dB | | 240° | 10dB | | 270° | 10dB | | 300° | 10dB | | 330° | 10dB |
radar

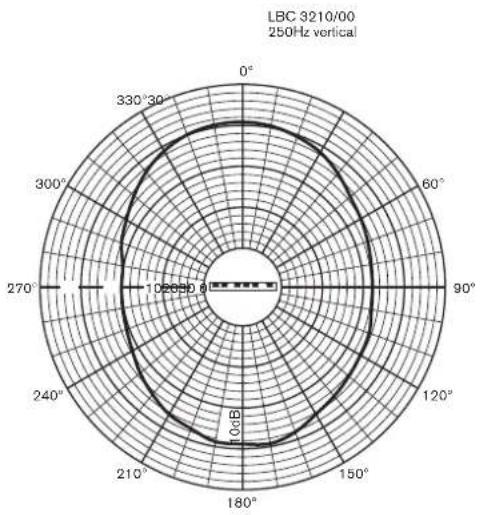

LBC 3210/00 250Hz vertical | Angle | Value | |---|---| | 0° | 1000 | | 60° | 1000 | | 90° | 1000 | | 120° | 1000 | | 150° | 1000 | | 180° | 1000 | | 210° | 1000 | | 240° | 1000 | | 270° | 1000 | | 300° | 1000 | | 330° | 1000 |
radar

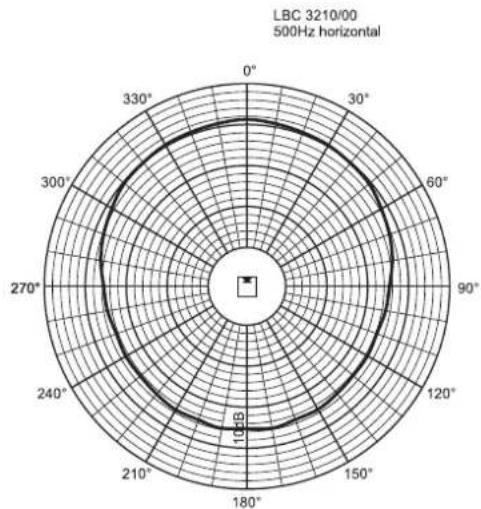

LBC 3210/00 500Hz horizontal | Angle | Value | |---|---| | 0° | 10dB | | 30° | 100dB | | 60° | 100dB | | 90° | 100dB | | 120° | 100dB | | 150° | 100dB | | 180° | 100dB | | 210° | 100dB | | 240° | 100dB | | 270° | 100dB | | 300° | 100dB | | 330° | 100dB |
radar

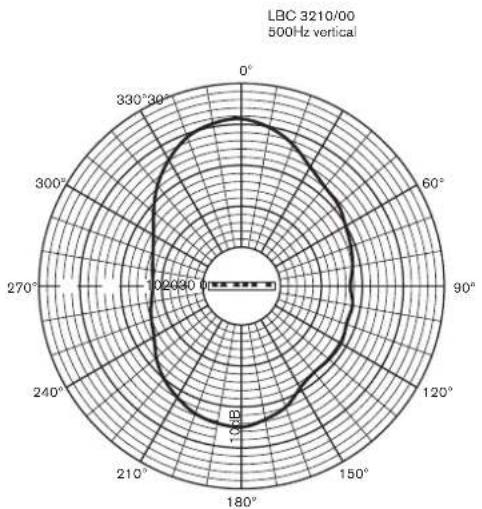

LBC 3210/00 500Hz vertical | Angle | Radius (dB) | |---|---| | 0° | 1020 | | 60° | 1048 | | 90° | 1048 | | 120° | 1048 | | 150° | 1048 | | 180° | 1048 | | 210° | 1048 | | 240° | 1048 | | 270° | 1048 | | 300° | 1048 | | 330° | 1048 |
radar

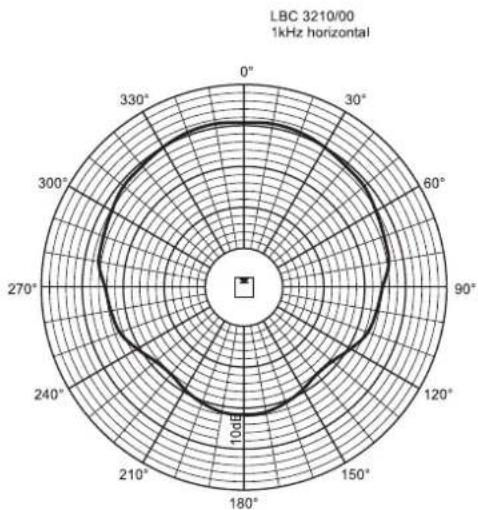

LBC 3210/00 1kHz horizontal | Angle (degrees) | Radius | | :--- | :--- | | 0° | 100 | | 30° | 100 | | 60° | 100 | | 90° | 100 | | 120° | 100 | | 150° | 100 | | 180° | 100 | | 210° | 100 | | 240° | 100 | | 270° | 100 | | 300° | 100 | | 330° | 100 |
radar

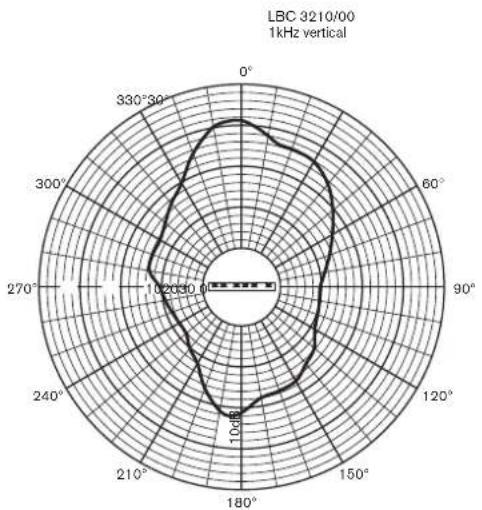

LBC 3210/00 (1kHz vertical) | Angle | Value | |---|---| | 0° | 102630.0 | | 30° | 98745.0 | | 60° | 95870.0 | | 90° | 92905.0 | | 120° | 89875.0 | | 150° | 86945.0 | | 180° | 83915.0 | | 210° | 79885.0 | | 240° | 76855.0 | | 270° | 73825.0 | | 300° | 70805.0 | | 330° | 67885.0 |Orizzontale Verticale
radar

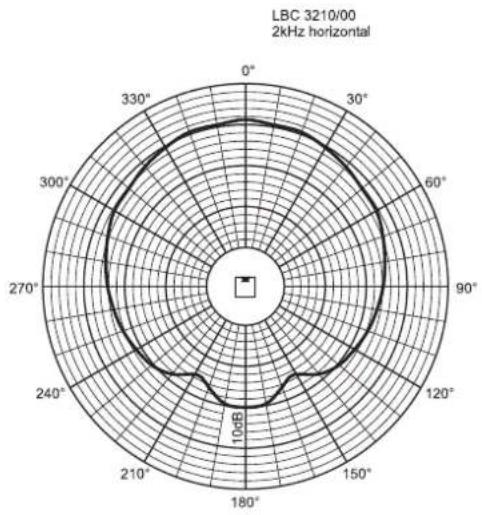

LBC 3210/00 2kHz horizontal | Angle | Value | |---|---| | 0° | 100 | | 30° | 100 | | 60° | 100 | | 90° | 100 | | 120° | 100 | | 150° | 100 | | 180° | 100 | | 210° | 100 | | 240° | 100 | | 270° | 100 | | 300° | 100 | | 330° | 100 |
radar

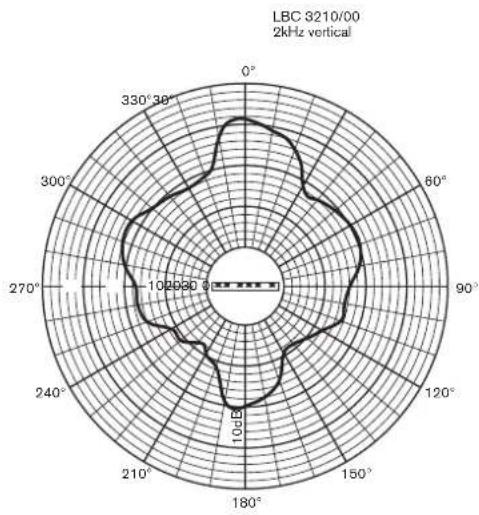

LBC 3210/00 2kHz vertical | Angle | Value | |---|---| | 0° | 10000 | | 60° | 9500 | | 90° | 9000 | | 120° | 8500 | | 150° | 8000 | | 180° | 7500 | | 210° | 7000 | | 240° | 6500 | | 270° | 6000 | | 300° | 5500 | | 330° | 5000 |
radar

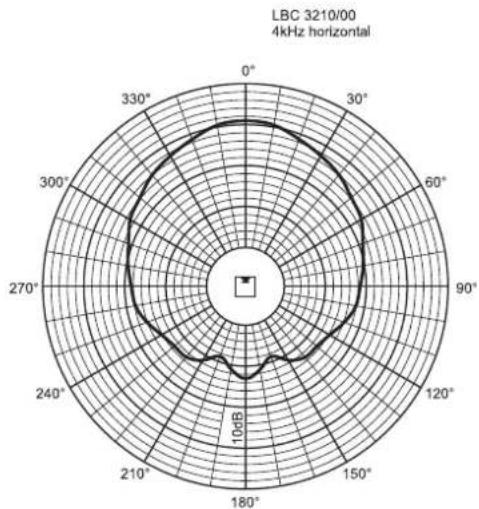

LBC 3210/00 4kHz horizontal | Angle (degrees) | Value | | :--- | :--- | | 0° | 10dB | | 30° | 10dB | | 60° | 10dB | | 90° | 10dB | | 120° | 10dB | | 150° | 10dB | | 180° | 10dB | | 210° | 10dB | | 240° | 10dB | | 270° | 10dB | | 300° | 10dB | | 330° | 10dB |
radar

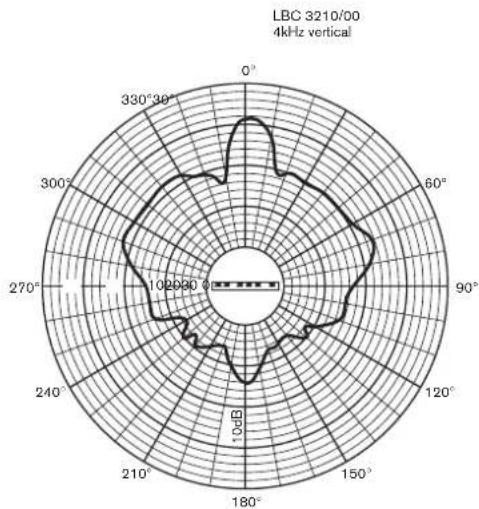

LBC 3210/00 4kHz vertical | Angle | Frequency (dB) | |---|---| | 0° | 102000 | | 30° | 98000 | | 60° | 105000 | | 90° | 112000 | | 120° | 95000 | | 150° | 88000 | | 180° | 75000 | | 210° | 82000 | | 240° | 90000 | | 270° | 108000 | | 300° | 115000 | | 330° | 110000 |
radar

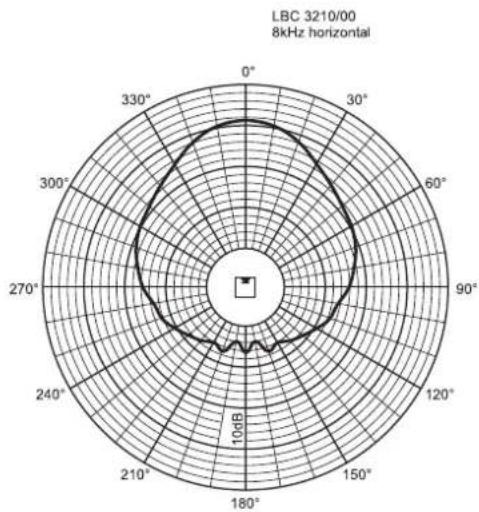

LBC 3210/00 8kHz horizontal | Angle | Value | |---|---| | 0° | 100 | | 30° | 95 | | 60° | 90 | | 90° | 85 | | 120° | 80 | | 150° | 75 | | 180° | 70 | | 210° | 65 | | 240° | 60 | | 270° | 55 | | 300° | 50 | | 330° | 45 |
radar

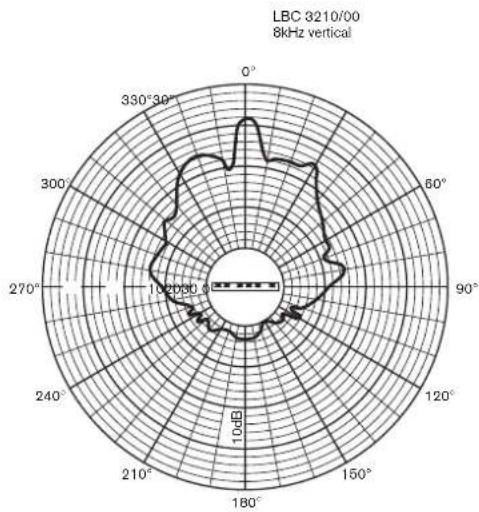

LBC 3210/00 8kHz vertical | Angle | Frequency (dB) | |---|---| | 0° | 10000 | | 30° | 9500 | | 60° | 9000 | | 90° | 8500 | | 120° | 8000 | | 150° | 7500 | | 180° | 7000 | | 210° | 6500 | | 240° | 6000 | | 270° | 5500 | | 300° | 5000 | | 330° | 4500 |www.boschsecuritysystems.com
BOSCH
Índice Página
- Area di ascolto e relativa altezza di montaggio per il modello XLA3200/00
- Metodo per stabilire l'altezza di montaggio e l'inclinazione per gli altoparlanti LBC3200/00
- Domande e risposte sull'installazione
- - L'installazione degli altoparlanti LBC3200/00 è analoga a quella dei modelli LBC3201/00 o LBC3210/00?
- Informazioni generali
- Area di ascolto e relativa altezza di montaggio per il modello XLA3201/00
- Istruzioni per il montaggio:
- Esempio:
- Informazioni generali:
- Significato delle linee orizzontali
- Area di ascolto e relativa altezza di installazione per il modello XLA3210/00
- Esempio riportato nel grafico:
- Domande e risposte sull'installazione:
- Significato delle linee
- Índice Página
Marca : BOSCH
Modello : XLA 3200
Categoria : Cassa acustica
