| Type de produit | Enceinte colonne passive |
| Marque | Bosch |
| Modèle | XLA 3200 (LBC 3200/00) |
| Dimensions (H x L x P) | 600 x 80 x 90 mm |
| Poids | 3 kg |

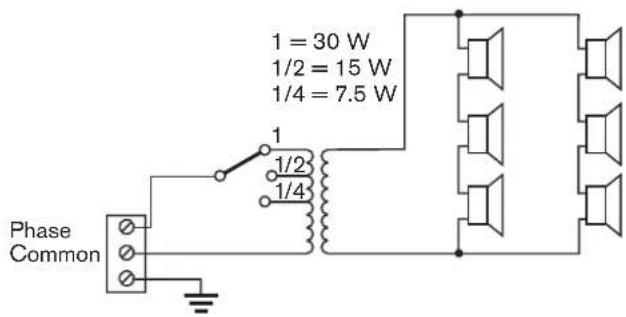

| Puissance nominale | 30 W (avec réglages 30-15-7,5 W) |
| Puissance maximale | 45 W |
| Bande de fréquences effective | 190 Hz à 18 kHz (-10 dB) |
| Niveau de pression acoustique | 106 dB à 30 W / 91 dB à 1 W (1 kHz, 1 m) |
| Angle d'ouverture horizontal | 220° à 1 kHz / 130° à 4 kHz (-6 dB) |
| Angle d'ouverture vertical | 70° à 1 kHz / 18° à 4 kHz (-6 dB) |
| Tension d'entrée nominale | 100 V |
| Impédance nominale | 333 Ω |
| Connexion | Bornier à vis |
| Couleur | Argent |
| Température ambiante | -25 °C à +55 °C |
| Sécurité | Conforme EN 60065 |
| Utilisation prévue | Installation intérieure, espaces restreints ou moyens |
| Montage | Mural, sur trépied ou support complémentaire (accessoires optionnels) |
| Entretien | Nettoyez l’extérieur avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. |
| Pièces détachées | Contactez le service Bosch pour les pièces de rechange. |
| Informations générales | Conçu pour une directivité constante, idéal pour la sonorisation de la parole. |
FOIRE AUX QUESTIONS - XLA 3200 BOSCH
Questions des utilisateurs sur XLA 3200 BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte au format PDF gratuitement ! Retrouvez votre notice XLA 3200 - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XLA 3200 de la marque BOSCH.
MODE D'EMPLOI XLA 3200 BOSCH
Manuel d'installation

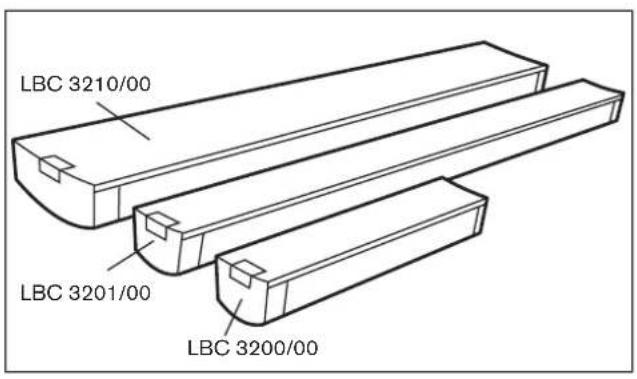

Enceintes colonnes 27
Montage du réseau linéaire de haut-parleurs (en option) (fig. A1 - fig. A5)....30
Montage sur support complémentaire (en option) (fig. B1 - fig. B5)....30
Montage sur trépied (en option) (fig. C1 - fig. C3)....30
Zone d'écoute et hauteur de montage associée LBC 3200/00....31
Zone d'écoute et hauteur de montage associée LBC 3201/00....33
Zone d'écoute et hauteur de montage associée LBC 3210/00....36
Données techniques LBC 3200/00....39
Données techniques LBC 3201/00....42
Données techniques LBC 3210/00....45
Pour déterminer la hauteur et l'angle de montage des haut-parleurs LBC 3200 :
- Déterminez les dimensions de la « zone d'écoute » souhaitée (plan horizontal au niveau des oreilles des auditeurs - voir la ligne en pointillés de la figure 1).
- Déterminez l'angle de montage des haut-parleurs. Cet ensemble de haut-parleurs est conçu pour diriger le son juste au-dessus de la tête des auditeurs et il est vivement conseillé de ne pas dépasser un angle de 6 degrés. Il existe deux techniques de montage, chacune possédant ses avantages et ses inconvénients.
- Technique n°1 : zone d'écoute maximale Si vous souhaitez une large zone d'écoute, il est recommandé de choisir un angle d'environ 3 degrés (voir figure 1). Notez que lorsque vous vous éloignez des haut-parleurs, le niveau de pression acoustique baisse, et ce en fonction de la réverbération de la pièce. Pour entendre clairement les sons aigus, l'auditeur doit voir l'ensemble des haut-parleurs.
- Technique n°2 : variation minimale du niveau de pression acoustique Pour limiter au maximum la variation du niveau de pression acoustique, il est recommandé de choisir un angle de 5 degrés. Notez que cette technique réduit la taille de la zone d'écoute totale par rapport à la première technique et que l'espace le plus proche des haut-parleurs (« A » dans la figure 2) ne fait pas partie de la zone d'écoute. Le schéma 1 illustre le rapport entre la zone « A » et la hauteur de montage des haut-parleurs lorsque vous installez ces derniers à un angle de 5 degrés.
- Après avoir choisi la technique la plus adéquate (angle de montage), vous pouvez déterminer la hauteur de montage du haut-parleur en orientant l'axe à 0 degré de l'ensemble de haut-parleurs vers l'emplacement souhaité, situé juste au-dessus de l'oreille de l'auditeur le plus éloigné. Vous pouvez effectuer ce réglage en installant le haut-parleur plus ou moins haut sur le mur.
Vous savez désormais monter les haut-parleurs pour obtenir des performances acoustiques optimales.
Questions/réponses relatives à l'installation :
Cet ensemble de haut-parleurs est conçu pour être utilisé en intérieur, dans un espace restreint ou moyen. Pour obtenir des performances acoustiques optimales, dirigez le son juste au-dessus de la tête des auditeurs. Si vous montez ces haut-parleurs de la même manière que
les modèles LBC 3210 ou LBC 3201, vous obtiendrez une zone d'écoute très restreinte. C'est également la raison pour laquelle vous ne devez pas utiliser un angle de plus de 6 degrés.
- Si je ne peux pas voir les haut-parleurs, cela signifie-t-il que je ne peux pas entendre les sons aigus ?
Vous pouvez comparer les sons aigus à la lumière. Lorsqu'un obstacle vous sépare d'une source de lumière, vous ne percevez pas pleinement son intensité. On parle d'ombre. Le phénomène est identique pour les sons aigus. Si de nombreuses personnes se trouvent entre le haut-parleur et vous, vous êtes dans une zone d'ombre acoustique. Les sons aigus sont donc diminués.
Informations générales :
- En raison des nombreux angles d'installation possibles, il est difficile de donner une forme définie au son émis par les haut-parleurs.
- Si l'angle d'installation des haut-parleurs est faible, vous pouvez obtenir une (très) large zone d'écoute. À une certaine distance des haut-parleurs, l'intelligibilité de la parole peut être affaiblie en fonction de l'importance de la réverbération de la pièce et de l'ombre acoustique (personnes ou objets placés devant l'auditeur et bloquant la source sonore directe). Dans ce cas, il est préférable d'utiliser plusieurs ensembles de haut-parleurs pour diviser la zone d'écoute.
- Lorsque vous franchissez les limites de la zone d'écoute (distance supérieure à la distance maximale d'éloignement par rapport aux haut-parleurs), seul le niveau de pression acoustique diminue. Vous ne percevez presque aucune variation de la hauteur des sons. La diminution du niveau de pression acoustique dépend étroitement de la réverbération de la pièce.
- Si vous êtes trop près des haut-parleurs (distance inférieure à la distance minimale d'éloignement par rapport aux haut-parleurs) et que vous utilisez un angle de 5 degrés, les sons aigus diminuent très rapidement.
- Les haut-parleurs étant conçus pour diriger le son juste au-dessus de la tête des auditeurs, il est conseillé de ne pas les installer trop haut par rapport à la zone d'écoute.
- Pour déterminer les limites exactes de votre zone d'écoute, il vous suffit d'effectuer un test pratique là où vos haut-parleurs sont installés. Ce test doit être accompli par une oreille exercée. Pour ce faire, émettez un bruit rose par l'intermédiaire de vos haut-parleurs. Il est conseillé de réduire les sons graves lors de ce test car ceux-ci peuvent dégrader l'intelligibilité de la parole. Parcourez la zone d'écoute et suivez les sons aigus. Lorsque les sons aigus diminuent rapidement, vous êtes à la limite de la zone d'écoute.

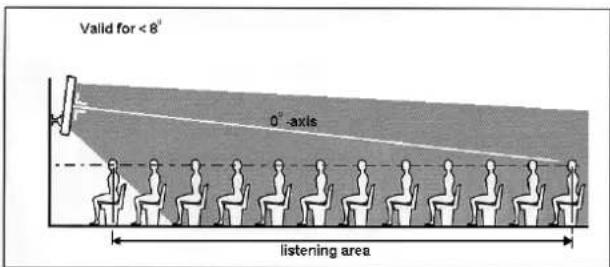

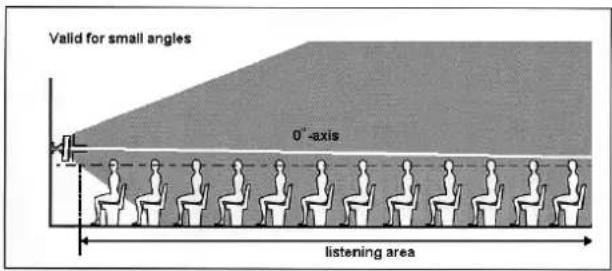

Figure 1 Vue latérale des émissions sonores des haut-parleurs montage mural avec angle faible
Figure 2 Vue latérale des émissions sonores des haut-parleurs montage mural avec angle de 5 degrés

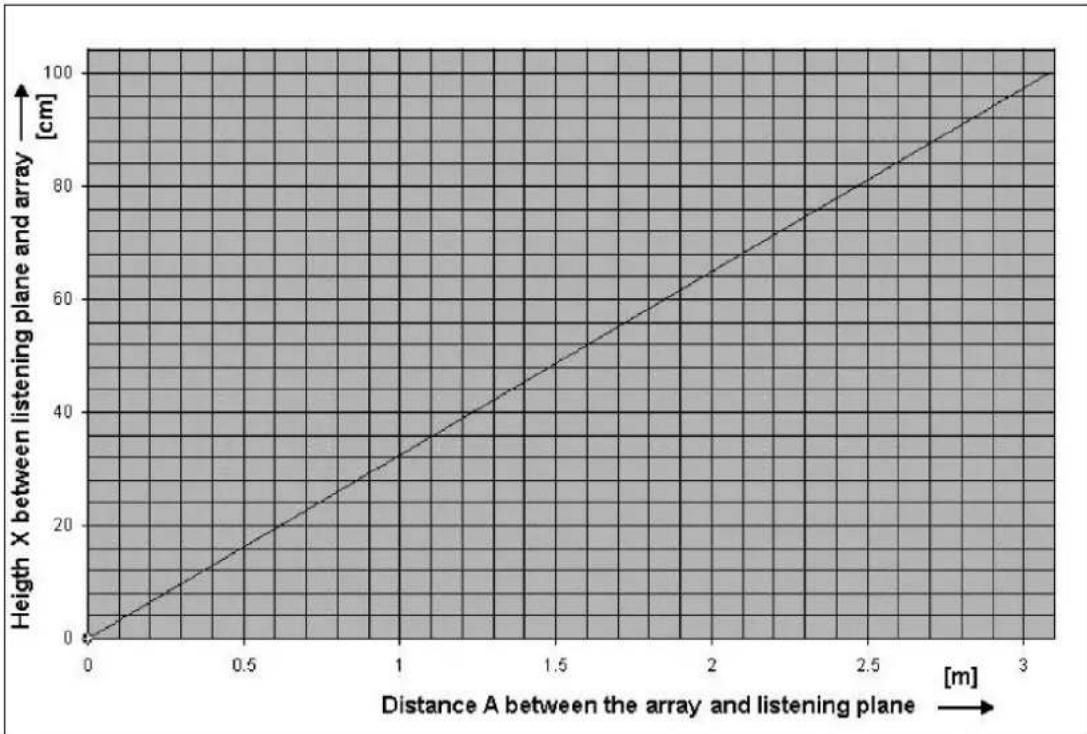

Schéma 1 Rapport entre la distance de la zone d'écoute et les haut-parleurs
Comment utiliser ces méthodes de montage :
- Déterminez les dimensions de la « zone d'écoute » souhaitée (plan horizontal au niveau des oreilles des auditeurs - voir la ligne en pointillés de la figure 1).
- Mesurez la distance maximale entre les haut-parleurs et l'auditeur le plus éloigné de la zone d'écoute (correspondant à « B » dans les figures 1, 2 et 3).
- Reportez-vous au schéma 1 et tracez une ligne verticale à partir de la distance maximale indiquée sur l'axe horizontal. À l'intersection de cette ligne avec la diagonale B, reportez-vous horizontalement sur l'axe vertical. La valeur X (hauteur du support de montage des haut-parleurs au-dessus du plan d'écoute représentée par « X » dans la figure 1) se trouve sur cet axe. Les intersections des lignes horizontales avec les autres diagonales indiquent les dimensions de la zone d'écoute. Ces chiffres correspondent aux figures 2 et 3 (voir également l'exemple ci-dessous).
- La figure 2 indique la forme de l'octave d’1 kHz émise par les haut-parleurs et la figure 3 montre l’émission de la forme de l’octave de 4 kHz. La zone d’écoute offrant des performances acoustiques optimales se situe entre ces formes. Vérifiez que la forme de 4 kHz, qui tire ses dimensions du schéma 1, couvre de manière appropriée la zone d’écoute souhaitée.
- Si la zone d'écoute souhaitée est couverte par la forme de 4 kHz, la valeur X de l'axe vertical indique la hauteur à laquelle les haut-parleurs doivent être installés au-dessus du plan d'écoute. Notez que les haut-parleurs doivent être montés à un angle de 8 degrés à la hauteur choisie.
Vous savez désormais monter les haut-parleurs pour obtenir des performances acoustiques optimales.
La distance maximale entre les haut-parleurs et l'auditeur le plus éloigné est de 15 m. Tracez une ligne verticale correspondant à 15 m sur l'axe horizontal du schéma 1 qui coupe la diagonale B, puis tracez la ligne horizontale passant par ce point vers l'axe vertical. L'intersection de ces lignes avec les autres diagonales indique les dimensions des plans d'écoute. Dans cet exemple :
Sur l'axe vertical, la valeur X (hauteur entre le plan d'écoute et le support de montage des haut-parleurs) correspond à 1,8 m.
Questions/réponses relatives à l'installation :
Modifiez la hauteur de montage ou utilisez d'autres ensembles de haut-parleurs pour élargir la zone d'écoute.
Pourquoi utiliser un angle de 8 degrés pour les haut-parleurs ?
Les formes émises, indiquées dans les figures 2 et 3 et correspondant aux dimensions du schéma 1, sont valides uniquement lorsque l'angle de montage des haut-parleurs est de 8 degrés. Seul ce montage offre un niveau de pression acoustique et une réponse en fréquence (directivité constante) constants dans la zone d'écoute.
Puis-je utiliser les haut-parleurs avec un autre angle ?
Vous pouvez également utiliser les haut-parleurs avec un autre angle mais leurs performances acoustiques ne seront pas optimales. Par exemple, le niveau de pression acoustique variera davantage dans la zone d'écoute. Les valeurs du schéma 1 ne sont pas valables pour les autres angles. Il est recommandé de ne jamais utiliser un angle supérieur à 8 degrés.
Si la hauteur souhaitée ne peut être atteinte, à cause du plafond par exemple, utilisez un angle inférieur à 8 degrés. Orientez l'axe à 0 degré des haut-parleurs vers la position maximale souhaitée (voir la figure 4). Notez que le tableau du schéma 1 et les formes des figures 2 et 3 ne sont pas valables dans ce cas. Vérifiez dans la zone d'écoute que l'intelligibilité de la parole est acceptable.
Informations générales :
- Les formes sont définies dans un environnement sourd. Dans ces formes en environnement sourd, la variation de la pression acoustique s'élève à 6 dB maximum et la variation de réponse en fréquence est beaucoup moins perceptible. Dans des zones où la réverbération est normale ou élevée, le niveau de pression acoustique varie moins et les formes sont plus larges. La réponse en fréquence perçue dans cette forme est alors presque constante.
- Lorsque vous franchissez les limites de la zone d'écoute (au-delà de la distance maximale d'éloignement par rapport aux haut-parleurs), seule la pression acoustique diminue. Vous ne percevez presque aucune variation de la hauteur des sons. La diminution du niveau de pression acoustique dépend étroitement de la réverbération de la pièce.
- Si vous êtes trop près des haut-parleurs (distance inférieure à la distance minimale d'éloignement par rapport aux haut-parleurs), les sons aigus diminuent très rapidement.
- À une certaine distance des haut-parleurs, l'intelligibilité de la parole peut être affaiblie en fonction de la quantité de réverbération de la pièce et de l'ombre acoustique (personnes ou objets placés devant l'auditeur et bloquant la source sonore directe). Dans ce cas, il est préférable d'utiliser plusieurs ensembles de haut-parleurs pour diviser la zone d'écoute.
- Les lignes latérales des formes des figures 2 et 3 correspondent aux valeurs de -6 dB relatives au niveau de pression acoustique de l'axe à 0 degré.
- Pour obtenir la meilleure intelligibilité de parole possible, définissez une zone d'écoute où la forme de l'octave de 4 kHz couvre toute la zone.
- Pour déterminer les limites exactes de votre zone d'écoute, il vous suffit d'effectuer un test pratique là où vos haut-parleurs sont installés. Ce test doit être accompli par une oreille exercée. Pour ce faire, émettez un bruit rose par l'intermédiaire de vos haut-parleurs. Il est conseillé de réduire les sons graves lors de ce test car ceux-ci ne contribuent en rien à l'intelligibilité de la parole. Parcourez la zone d'écoute et suivez les sons aigus. Lorsque les sons aigus diminuent rapidement, vous êtes à la limite de la zone d'écoute.

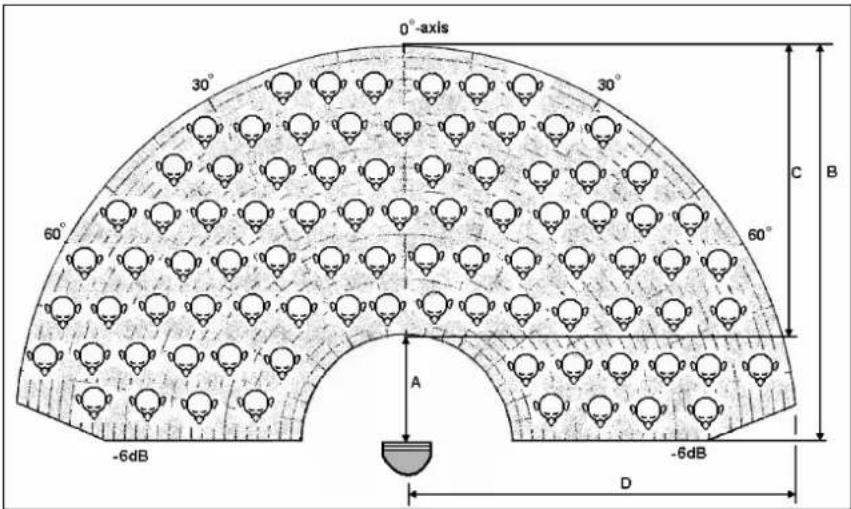

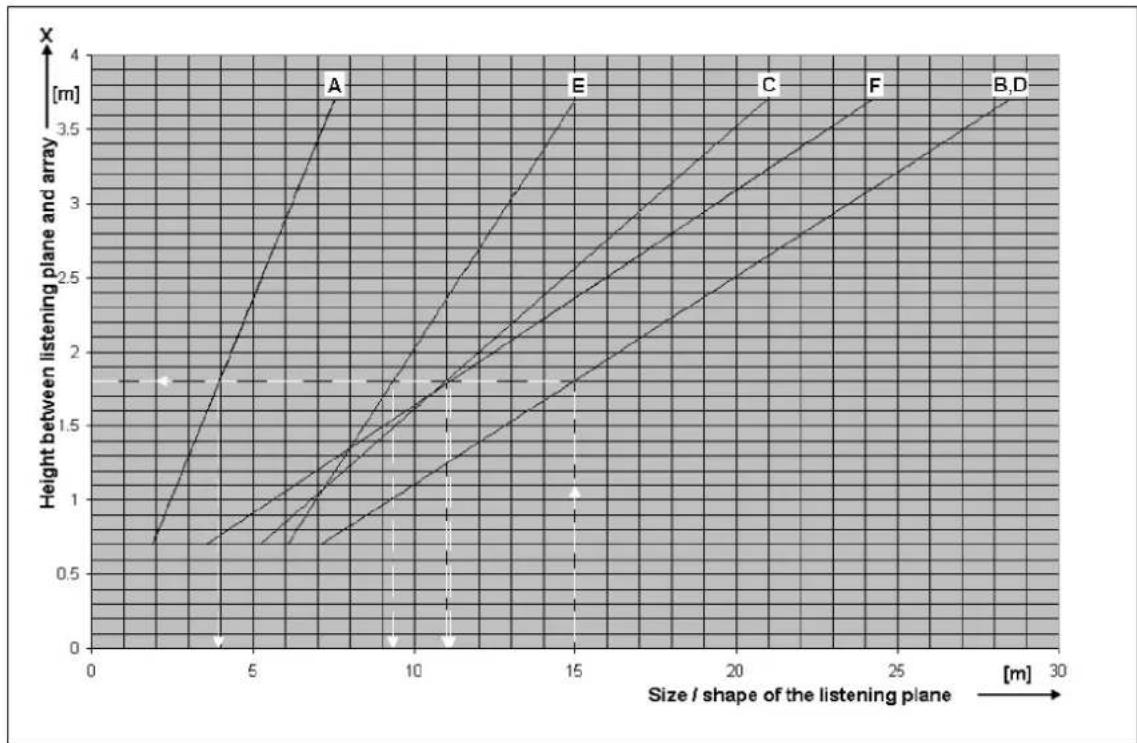

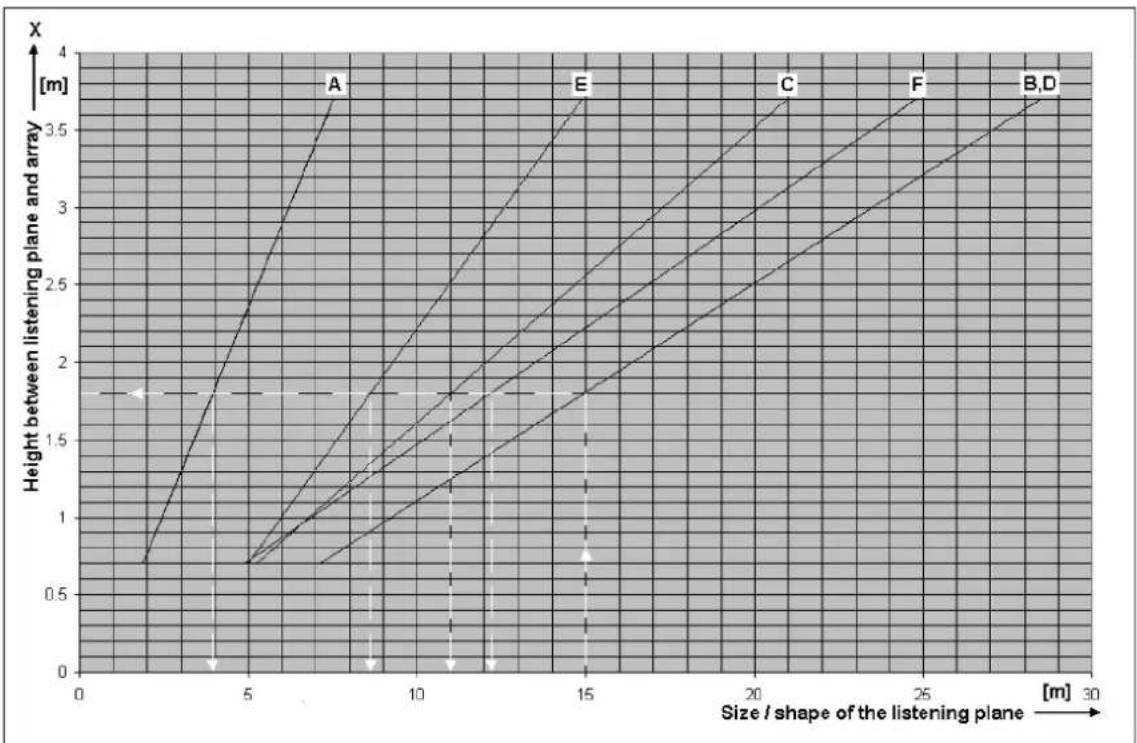

Schéma 1: Rapport entre la zone d'écoute et la hauteur de montage des haut-parleurs
Légende des diagonales
Ligne B : distance maximale entre les haut-parleurs et l'auditeur le plus éloigné
Ligne D : plan d'écoute d'1 kHz à mi-largeur
Ligne F : longueur latérale du plan d'écoute de 4 kHz
Ligne C : longueur du plan d'écoute
Ligne E : plan d'écoute de 4 kHz à mi-largeur
Ligne A : distance minimale par rapport au plan d'écoute

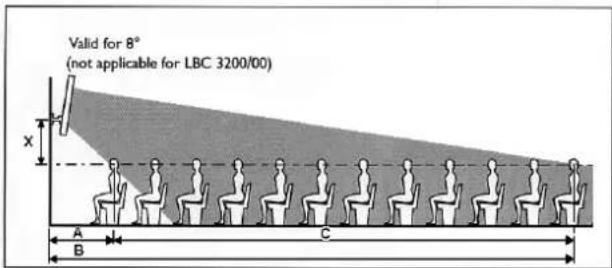

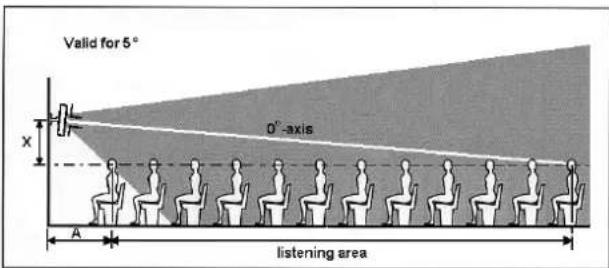

Figure 1: Vue latérale de l'émission sonore des haut-parleurs et du plan d'écoute

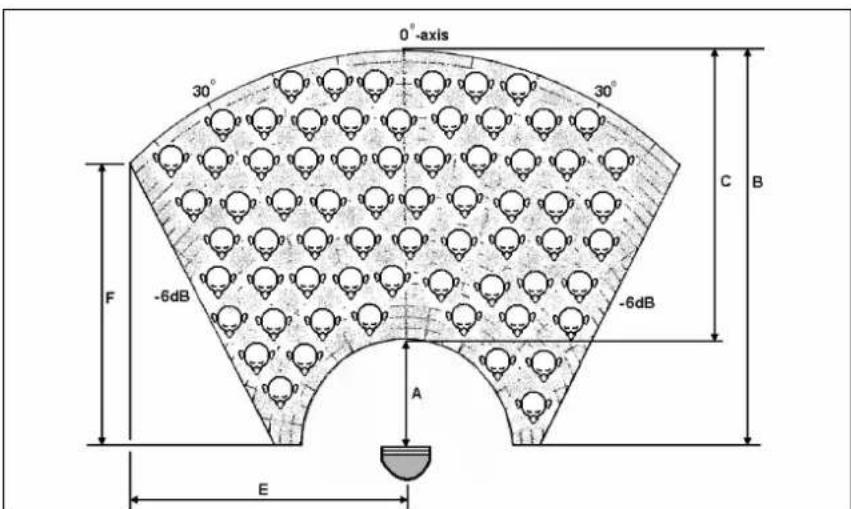

Figure 2: Forme de l'octave d'1 kHz des haut-parleurs

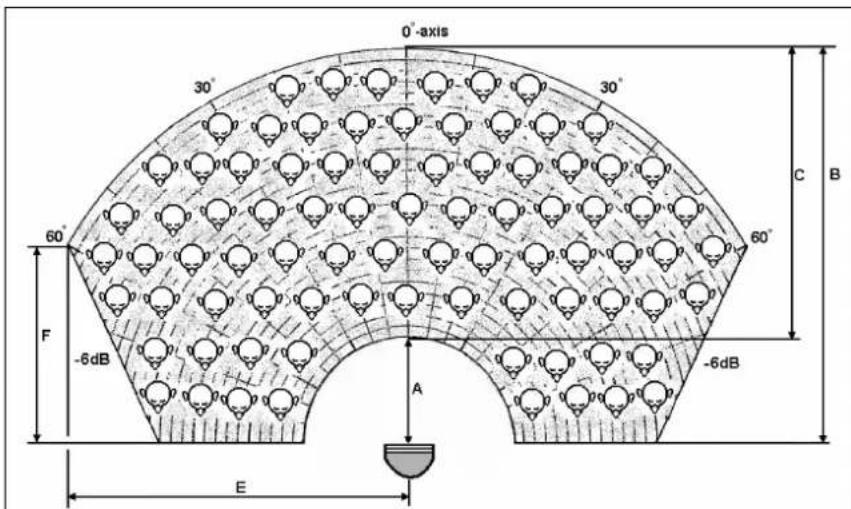

Figure 3: Forme de l'octave de 4 kHz des haut-parleurs
Figure 4: Orientation de l'axe à 0 degré des haut-parleurs vers la position maximale
Comment utiliser ces méthodes de montage
- Déterminez les dimensions de la « zone d'écoute » souhaitée (plan horizontal au niveau des oreilles des auditeurs - voir la ligne en pointillés de la figure 1).
- Mesurez la distance maximale entre les haut-parleurs et l'auditeur le plus éloigné de la zone d'écoute (correspondant à « B » dans les figures 1, 2 et 3).
- Reportez-vous au schéma 1 et tracez une ligne verticale à partir de la distance maximale indiquée sur l'axe horizontal. À l'intersection de cette ligne avec la diagonale B, reportez-vous horizontalement sur l'axe vertical. La valeur X (hauteur du support de montage des haut-parleurs au-dessus du plan d'écoute représentée par « X » dans la figure 1) se trouve sur cet axe. Les intersections des lignes horizontales avec les autres diagonales indiquent les dimensions de la zone d'écoute. Ces chiffres correspondent aux figures 2 et 3 (voir également l'exemple ci-dessous).
- La figure 2 indique la forme de l'octave d’1 kHz émise par les haut-parleurs et la figure 3 montre l’émission de la forme de l’octave de 4 kHz. La zone d’écoute offrant des performances acoustiques optimales se situe entre ces formes. Vérifiez que la forme de 4 kHz, qui tire ses dimensions du schéma 1, couvre de manière appropriée la zone d’écoute souhaitée.
- Si la zone d'écoute souhaitée est couverte par la forme de 4 kHz, la valeur X de l'axe vertical indique la hauteur à laquelle les haut-parleurs doivent être installés au-dessus du plan d'écoute. Notez que les haut-parleurs doivent être montés à un angle de 8 degrés à la hauteur choisie.
Vous savez désormais monter les haut-parleurs pour obtenir des performances acoustiques optimales.
Exemple de schéma :
La distance maximale entre les haut-parleurs et l'auditeur le plus éloigné est de 15 m. Tracez une ligne verticale correspondant à 15 m sur l'axe horizontal du schéma 1 qui coupe la diagonale B, puis tracez la ligne horizontale passant par ce point vers l'axe vertical. L'intersection de ces lignes avec les autres diagonales indique les dimensions des plans d'écoute. Dans cet exemple : Ligne F (longueur latérale du plan d'écoute de 4 kHz) = 12,2 m Ligne C (longueur du plan d'écoute) = 11 m Ligne E (plan d'écoute de 4 kHz à mi-largeur) = 8,6 m Ligne A (distance minimale jusqu'au plan d'écoute) = 3,9 m Sur l'axe vertical, la valeur X (hauteur entre le plan d'écoute et le support de montage des haut-parleurs) correspond à 1,8 m.
Questions/réponses relatives à l'installation :
- La zone d'écoute souhaitée est trop large et ne s'intègre pas dans la forme de 4 kHz. Modifiez la hauteur de montage ou utilisez d'autres ensembles de haut-parleurs pour élargir la zone d'écoute.
- Pourquoi utiliser un angle de 8 degrés pour les haut-parleurs ?
Les formes émises, indiquées dans les figures 2 et 3 et correspondant aux dimensions du schéma 1, sont valides uniquement lorsque l'angle de montage des haut-parleurs est de 8 degrés. Seul ce montage offre un niveau de pression acoustique et une réponse en fréquence (directivité constante) constants dans la zone d'écoute.
Puis-je utiliser les haut-parleurs avec un autre angle ?
Vous pouvez également utiliser les haut-parleurs avec un autre angle mais leurs performances acoustiques ne seront pas optimales. Par exemple, le niveau de pression acoustique variera davantage dans la zone d'écoute. Les valeurs du schéma 1 ne sont pas valables pour les autres angles. Il est recommandé de ne jamais utiliser un angle supérieur à 8 degrés.
- Les haut-parleurs ne peuvent pas être installés à la hauteur souhaitée.
Si la hauteur souhaitée ne peut être atteinte, à cause du plafond par exemple, utilisez un angle inférieur à 8 degrés. Orientez l'axe à 0 degré des haut-parleurs vers la position maximale souhaitée (voir la figure 4). Notez que le tableau du schéma 1 et les formes des figures 2 et 3 ne sont pas valables dans ce cas. Vérifiez dans la zone d'écoute que l'intelligibilité de la parole est acceptable car les messages doivent être audibles.
Informations générales :
- Les formes sont définies dans un environnement sourd. Dans ces formes en environnement sourd, la variation de la pression acoustique s'élève à 6 dB maximum et la variation de réponse en fréquence est beaucoup moins perceptible. Dans des zones où la réverbération est normale ou élevée, le niveau de pression acoustique varie moins et les formes sont plus larges. La réponse en fréquence perçue dans cette forme est alors presque constante.
- Lorsque vous franchissez les limites de la zone d'écoute (au-delà de la distance maximale d'éloignement par rapport aux haut-parleurs), seule la pression acoustique diminue. Vous ne percevez presque aucune variation de la hauteur des sons. La diminution du niveau de pression acoustique dépend étroitement de la réverbération de la pièce.
- Si vous êtes trop près des haut-parleurs (distance inférieure à la distance minimale d'éloignement par rapport aux haut-parleurs), les sons aigus diminuent très rapidement.
- À une certaine distance des haut-parleurs, l'intelligibilité de la parole peut être affaiblie en
fonction de la quantité de réverbération de la pièce et de l'ombre acoustique (personnes ou objets placés devant l'auditeur et bloquant la source sonore directe). Dans ce cas, il est préférable d'utiliser plusieurs ensembles de haut-parleurs pour diviser la zone d'écoute.
- Les lignes latérales des formes des figures 2 et 3 correspondent aux valeurs de -6 dB relatives au niveau de pression acoustique de l'axe à 0 degré.
- Pour obtenir la meilleure intelligibilité de parole possible, définissez une zone d'écoute où la forme de l'octave de 4 kHz couvre toute la zone. Pour déterminer les limites exactes de votre zone d'écoute, il vous suffit d'effectuer un test pratique là où vos haut-parleurs sont installés. Ce test doit être accompli par une oreille exercée. Pour ce faire, émettez un bruit rose par l'intermédiaire de vos haut-parleurs. Il est conseillé de réduire les sons graves lors de ce test car ceux-ci ne contribuent en rien à l'intelligibilité de la parole. Parcourez la zone d'écoute et suivez les sons aigus. Lorsque les sons aigus diminuent rapidement, vous êtes à la limite de la zone d'écoute.
Schéma 1: Rapport entre la zone d'écoute et la hauteur de montage des haut-parleurs
Légende des lignes
Ligne B : distance maximale entre les haut-parleurs et l'auditeur le plus éloigné
Ligne D : plan d'écoute d'1 kHz à mi-largeur
Ligne F : longueur latérale du plan d'écoute de 4 kHz
Ligne C : longueur du plan d'écoute
Ligne E : plan d'écoute de 4 kHz à mi-largeur
Ligne A : distance minimale par rapport au plan d'écoute

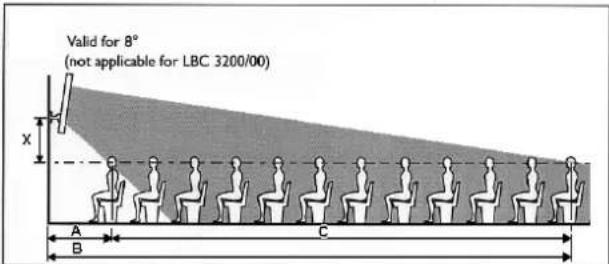

Figure 1: Vue latérale de l'émission sonore des haut-parleurs et du plan d'écoute
Figure 2: Forme de l'octave d'1 kHz des haut-parleurs
Figure 3: Forme de l'octave de 4 kHz des haut-parleurs
Figure 4: Orientation de l'axe à 0 degré des haut-parleurs vers la position maximale
DONNÉES TECHNIQUES
| Puissance maximale | 45 W |
| Puissance nominale | 30 W (30-15-7,5 W) |
| Niveau de pression acoustique à 30 W/1 W (à 1 kHz, 1 m) | 106 dB/91 dB (NPA) |
| Bande de fréquences effective (-10 dB) | 190 Hz à 18 kHz |
| Angle d'ouverture (à 1 kHz/4 kHz, -6 dB) | |
| Horizontal | 220 ° /130 ° |
| Vertical | 70 ° /18 ° |
| Tension d'entrée nominale | 100 V |
| Impédance nominale | 333 Ω |
| Température ambiante | -25 °C à +55 °C |
| Sécurité | conforme EN 60065 |
| Connexion | bornier à vis |
| Dimensions (H x L x P) | 600 x 80 x 90 mm |
| Couleur | argent |
| Poids | 3 kg |

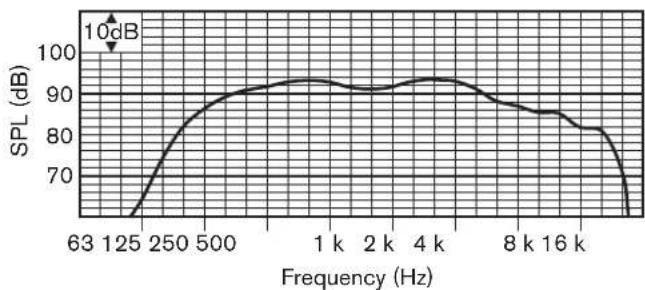

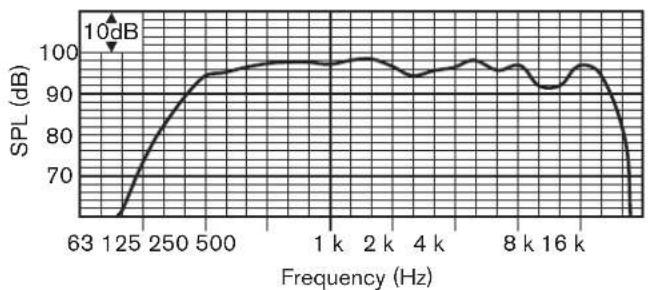

line

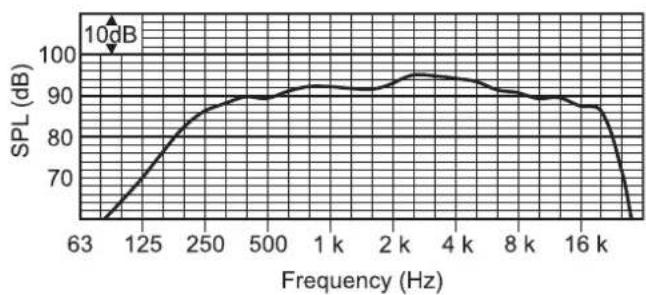

| Frequency (Hz) | SPL (dB) | | -------------- | -------- | | 63 | ~65 | | 125 | ~80 | | 250 | ~90 | | 500 | ~92 | | 1k | ~93 | | 2k | ~94 | | 4k | ~93 | | 8k | ~91 | | 16k | ~88 | | >16k | ~70 |
| Bande d'octave (Hz) 250 500 1 k 2 k 4 k 8 k | ||||||
| NPA 1,1 | 87 | 89 | 91 | 93 | 93 | 89 |
| NPA max. | 102 | 104 | 106 | 108 | 108 | 104 |
| Facteur Q | 1,3 | 2,2 | 4,5 | 11,6 | 25,7 | 58,9 |
| Angle hor. (deg) | 360 | 360 | 220 | 190 | 130 | 100 |
| Angle vert. (deg) | 360 | 120 | 70 | 32 | 18 | 10 |
Horizontal Vertical
radar
LBC 3200/00 250Hz horizontal | Angle | Value | |---|---| | 0° | 10dB | | 30° | 10dB | | 60° | 10dB | | 90° | 10dB | | 120° | 10dB | | 150° | 10dB | | 180° | 10dB | | 210° | 10dB | | 240° | 10dB | | 270° | 10dB | | 300° | 10dB | | 330° | 10dB |
radar

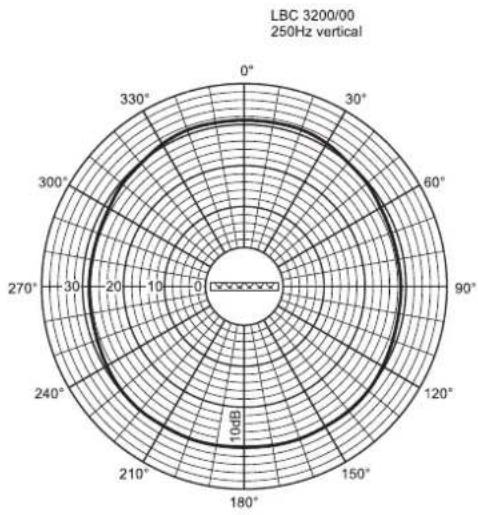

LBC 3200/00 250Hz vertical | Angle (°) | Value | | :--- | :--- | | 0° | 100 | | 30° | 100 | | 60° | 100 | | 90° | 100 | | 120° | 100 | | 150° | 100 | | 180° | 100 | | 210° | 100 | | 240° | 100 | | 270° | 100 | | 300° | 100 | | 330° | 100 |
radar

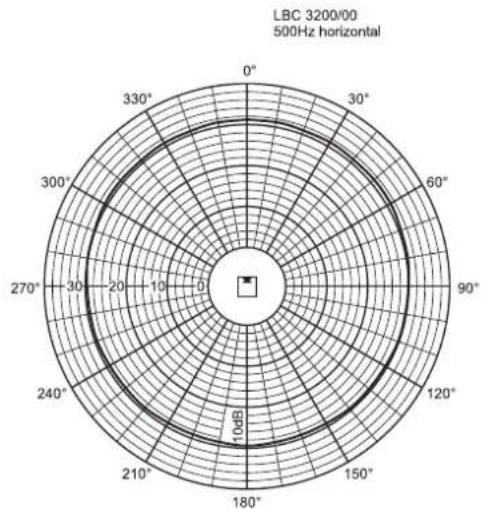

LBC 3200/00 500Hz horizontal | Angle | Value | |---|---| | 0° | 100 | | 30° | 100 | | 60° | 100 | | 90° | 100 | | 120° | 100 | | 150° | 100 | | 180° | 100 | | 210° | 100 | | 240° | 100 | | 270° | 100 | | 300° | 100 | | 330° | 100 |
radar

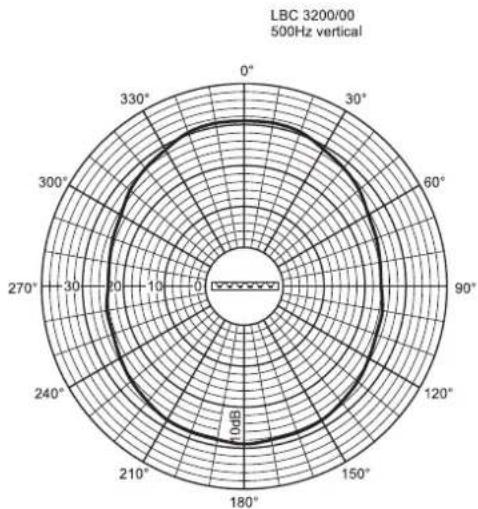

LBC 3200/00 500Hz vertical | Angle (°) | Value | | :--- | :--- | | 0° | 100 | | 30° | 100 | | 60° | 100 | | 90° | 100 | | 120° | 100 | | 150° | 100 | | 180° | 100 | | 210° | 100 | | 240° | 100 | | 270° | 100 | | 300° | 100 | | 330° | 100 |
radar

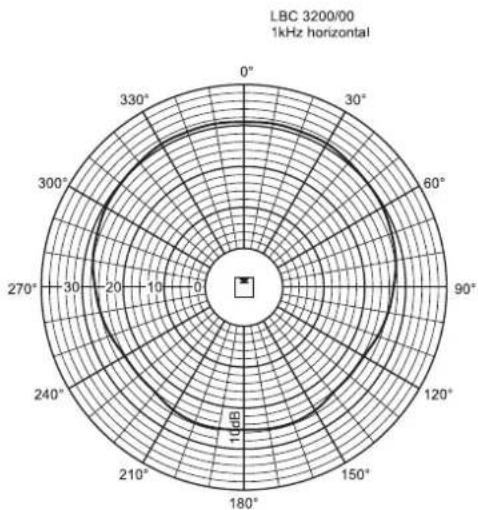

LBC 3200/00 1kHz horizontal | Angle | Value | |---|---| | 0° | 0 | | 30° | 10 | | 60° | 15 | | 90° | 20 | | 120° | 25 | | 150° | 30 | | 180° | 35 | | 210° | 40 | | 240° | 45 | | 270° | 50 | | 300° | 55 | | 330° | 60 |
radar

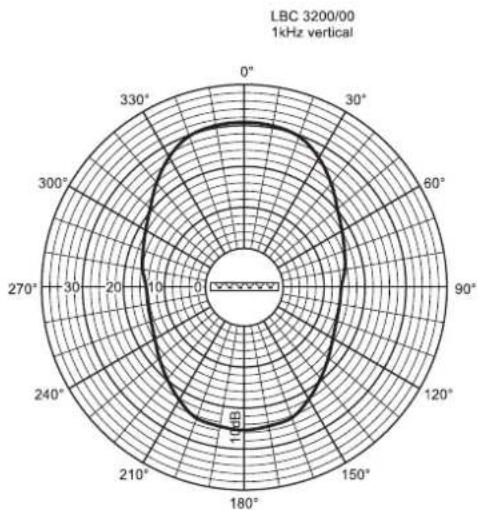

LBC 3200/00 (1kHz vertical) | Angle | Value | |---|---| | 0° | 10 dB | | 30° | 10 dB | | 60° | 10 dB | | 90° | 10 dB | | 120° | 10 dB | | 150° | 10 dB | | 180° | 10 dB | | 210° | 10 dB | | 240° | 10 dB | | 270° | 10 dB | | 300° | 10 dB | | 330° | 10 dB |Horizontal Vertical
radar
LBC 3200/00 2kHz horizontal | Angle (degrees) | Value | | :--- | :--- | | 0° | 10 | | 30° | 15 | | 60° | 20 | | 90° | 25 | | 120° | 30 | | 150° | 35 | | 180° | 40 | | 210° | 45 | | 240° | 50 | | 270° | 55 | | 300° | 60 | | 330° | 65 |
radar

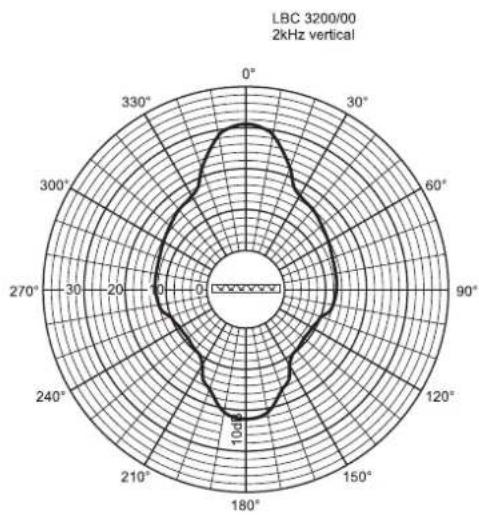

LBC 3200/00 (2kHz vertical) | Angle | Value | |---|---| | 0° | 100 | | 30° | 85 | | 60° | 75 | | 90° | 70 | | 120° | 65 | | 150° | 60 | | 180° | 75 | | 210° | 85 | | 240° | 90 | | 270° | 95 | | 300° | 100 | | 330° | 95 |
radar

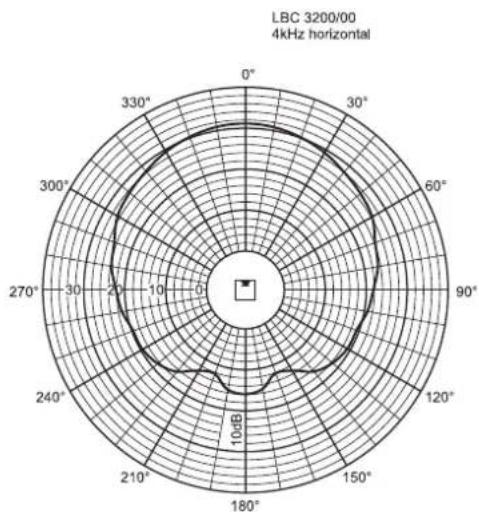

LBC 3200/00 4kHz horizontal | Angle (degrees) | Value | | :--- | :--- | | 0° | 10 | | 30° | 10 | | 60° | 10 | | 90° | 10 | | 120° | 10 | | 150° | 10 | | 180° | 10 | | 210° | 10 | | 240° | 10 | | 270° | 10 | | 300° | 10 | | 330° | 10 |
radar

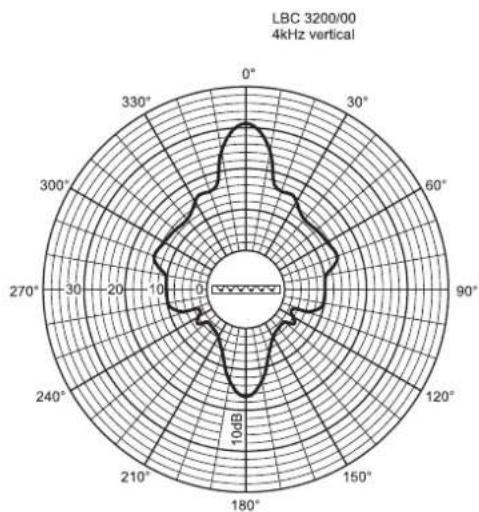

LBC 3200/00 4kHz vertical | Angle | Value | |---|---| | 0° | 100 | | 30° | 80 | | 60° | 75 | | 90° | 70 | | 120° | 65 | | 150° | 60 | | 180° | 55 | | 210° | 50 | | 240° | 45 | | 270° | 40 | | 300° | 35 | | 330° | 30 |
radar

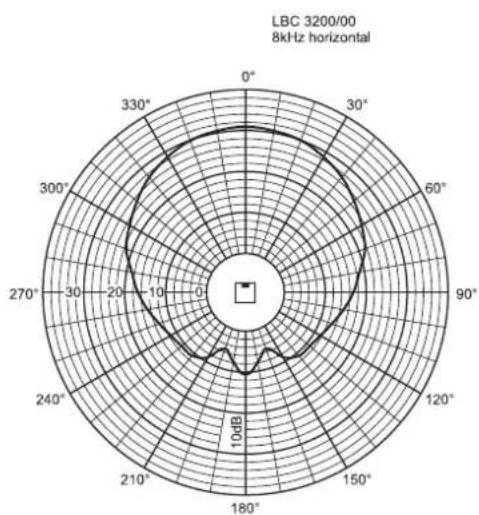

LBC 3200/00 8kHz horizontal | Angle (°) | Value | |---|---| | 0° | 100 | | 30° | 95 | | 60° | 90 | | 90° | 85 | | 120° | 80 | | 150° | 75 | | 180° | 70 | | 210° | 65 | | 240° | 60 | | 270° | 55 | | 300° | 50 | | 330° | 45 |
radar

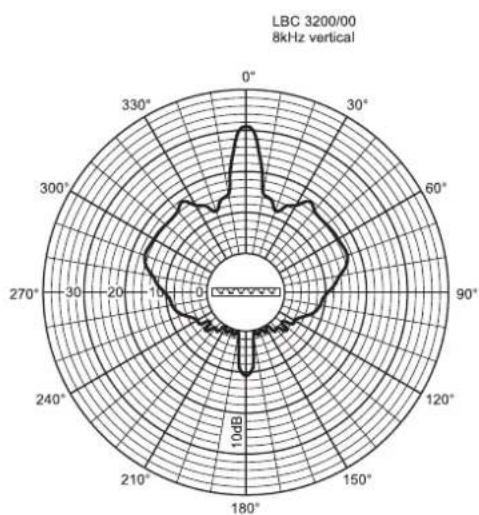

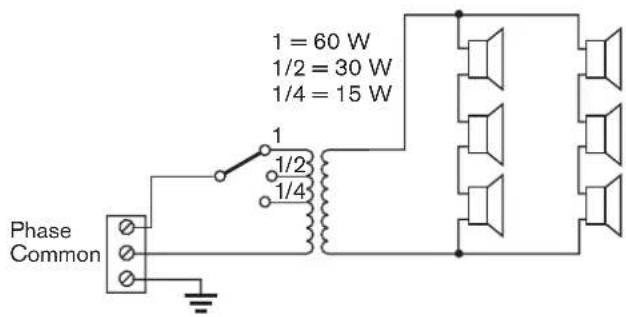

LBC 3200/00 8kHz vertical | Angle (°) | Value | |---|---| | 0° | 100 | | 30° | 60 | | 60° | 50 | | 90° | 40 | | 120° | 30 | | 150° | 20 | | 180° | 10 | | 210° | 5 | | 240° | 3 | | 270° | 2 | | 300° | 1 | | 330° | 0.5 |DONNÉES TECHNIQUES
| LBC 3201/00 | |
| Puissance maximale | 90 W |
| Puissance nominale | 60 W (60-30-15 W) |
| Niveau de pression acoustique à 60 W/1 W (à 1 kHz, 1 m) | 110 dB/92 dB (NPA) |
| Bande de fréquences effective (-10 dB) | 190 Hz à 18 kHz |
| Angle d'ouverture (à 1 kHz / 4 kHz, - 6 dB) | |
| Horizontal | 210°/132° |
| Vertical | 50°/22° |
| Tension d'entrée nominale | 100 V |
| Impédance nominale | 167 Ω |
| Température ambiante | -25 °C à +55 °C |
| Sécurité | conforme EN 60065 |
| Connexion | bornier à vis |
| Dimensions (H x L x P) | 1200 x 80 x 90 mm |
| Couleur | argent |
| Poids | 6,4 kg |
line
| Frequency (Hz) | SPL (dB) | | -------------- | -------- | | 63 | 70 | | 125 | 85 | | 250 | 90 | | 500 | 92 | | 1k | 93 | | 2k | 92 | | 4k | 93 | | 8k | 88 | | 16k | 82 | | >16k | 70 |
| Bande d'octave (Hz) | 250 | 500 | 1 k | 2 k | 4 k | 8 k |
| NPA 1,1 | 88 | 92 | 92 | 91 | 91 | 86 |
| NPA max. | 106 | 110 | 110 | 109 | 109 | 104 |
| Facteur Q | 2,2 | 3,2 | 6,5 | 12,6 | 23,4 | 53,3 |
| Angle hor. (deg) | 360 | 360 | 210 | 192 | 132 | 100 |
| Angle vert. (deg) | 107 | 67 | 50 | 33 | 22 | 12 |
Horizontal Vertical
radar
LBC 3201/00 250Hz horizontal | Angle (degrees) | Frequency (dB) | | :--- | :--- | | 0° | 10 | | 30° | 10 | | 60° | 10 | | 90° | 10 | | 120° | 10 | | 150° | 10 | | 180° | 10 | | 210° | 10 | | 240° | 10 | | 270° | 10 | | 300° | 10 | | 330° | 10 |
radar

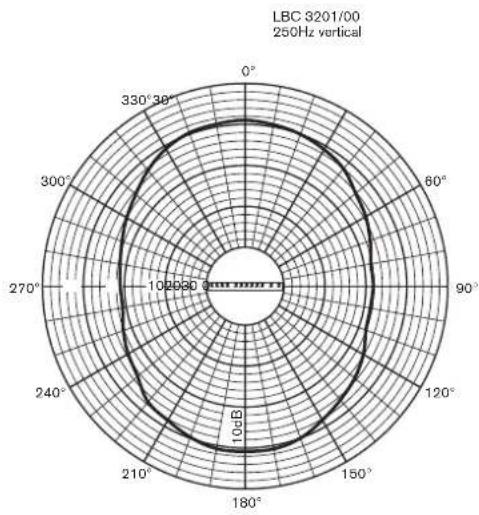

LBC 3201/00 250Hz vertical | Angle | Radius (dB) | |---|---| | 0° | 100 | | 60° | 100 | | 90° | 100 | | 120° | 100 | | 150° | 100 | | 180° | 100 | | 210° | 100 | | 240° | 100 | | 270° | 100 | | 300° | 100 | | 330° | 100 |
radar

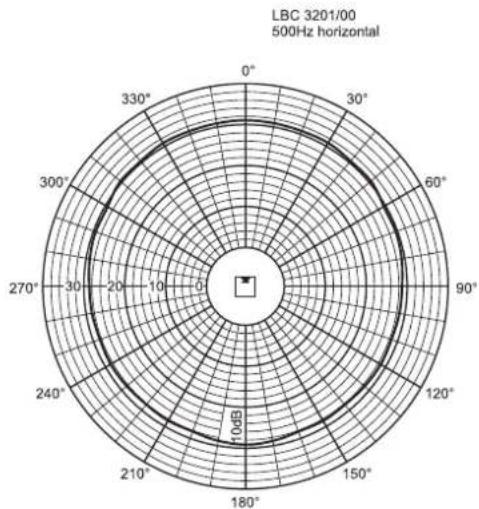

LBC 3201/00 500Hz horizontal | Angle | Value | |---|---| | 0° | 100 | | 30° | 100 | | 60° | 100 | | 90° | 100 | | 120° | 100 | | 150° | 100 | | 180° | 100 | | 210° | 100 | | 240° | 100 | | 270° | 100 | | 300° | 100 | | 330° | 100 |
radar

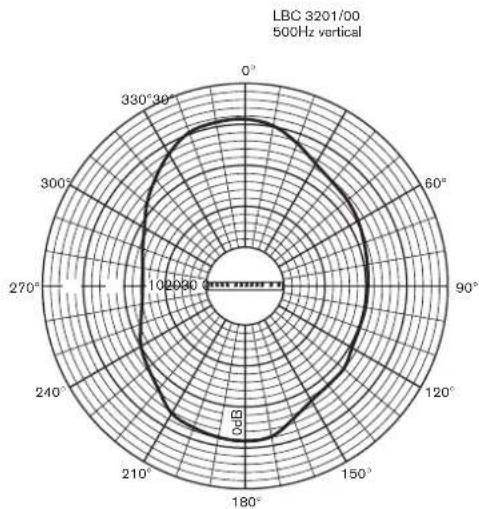

LBC 3201/00 500Hz vertical | Angle (°) | Value | | :--- | :--- | | 0° | 10000 | | 60° | 9800 | | 90° | 9700 | | 120° | 9600 | | 150° | 9500 | | 180° | 9400 | | 210° | 9300 | | 240° | 9200 | | 270° | 9100 | | 300° | 9000 | | 330° | 8900 | | 360° | 8800 |
radar

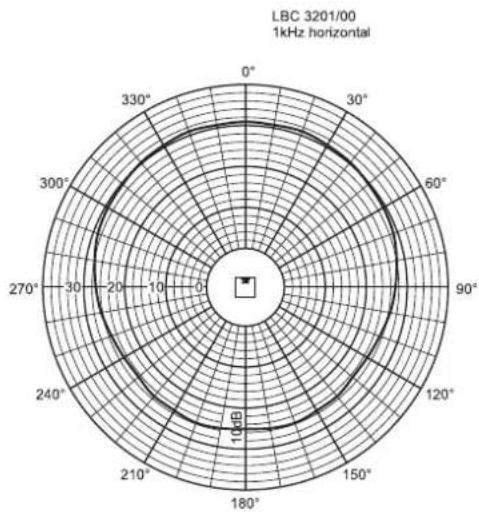

LBC 3201/00 1kHz horizontal | Angle | Value | |---|---| | 0° | 10.0 | | 30° | 10.0 | | 60° | 10.0 | | 90° | 10.0 | | 120° | 10.0 | | 150° | 10.0 | | 180° | 10.0 | | 210° | 10.0 | | 240° | 10.0 | | 270° | 10.0 | | 300° | 10.0 | | 330° | 10.0 |
radar

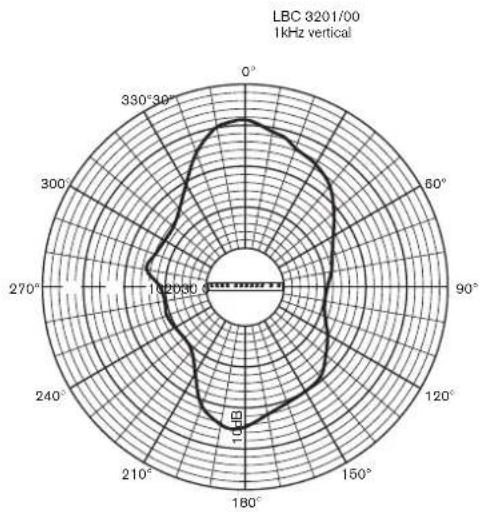

LBC 3201/00 1kHz vertical | Angle | Value | |---|---| | 0° | 1.0 | | 60° | 0.8 | | 90° | 0.6 | | 120° | 0.4 | | 150° | 0.2 | | 180° | 0.0 | | 210° | -0.2 | | 240° | -0.4 | | 270° | -0.6 | | 300° | -0.8 | | 330° | -1.0 |Horizontal Vertical
radar
LBC 3201/00 2kHz horizontal | Angle (degrees) | Value | | :--- | :--- | | 0° | 10 | | 30° | 15 | | 60° | 20 | | 90° | 25 | | 120° | 30 | | 150° | 35 | | 180° | 40 | | 210° | 45 | | 240° | 50 | | 270° | 55 | | 300° | 60 | | 330° | 65 |

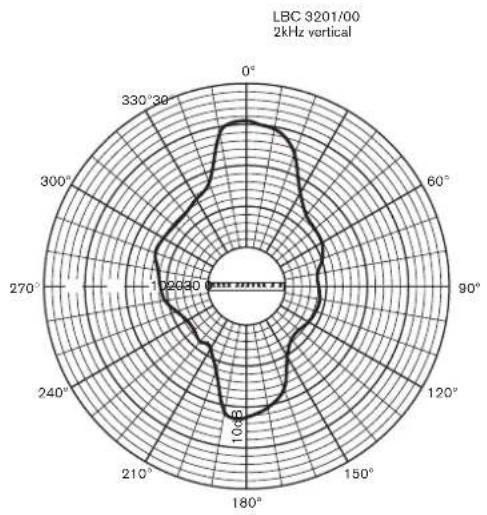

radar
LBC 3201/00 2kHz vertical | Angle (degrees) | Radius | | :--- | :--- | | 0° | 10.68 | | 30° | 9.5 | | 60° | 8.7 | | 90° | 8.4 | | 120° | 8.2 | | 150° | 8.1 | | 180° | 8.0 | | 210° | 8.1 | | 240° | 8.3 | | 270° | 8.6 | | 300° | 9.1 | | 330° | 9.5 |

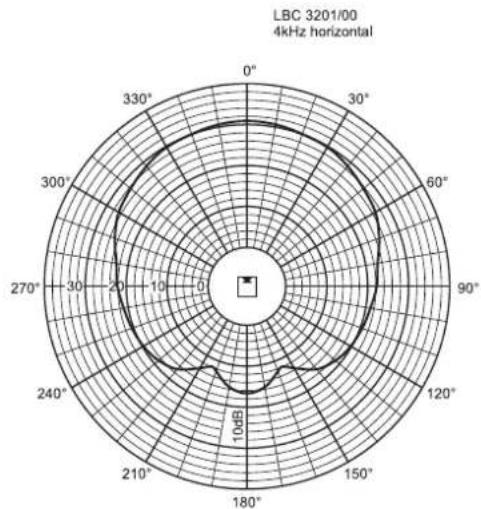

radar
LBC 3201/00 4kHz horizontal | Angle (degrees) | Value | | :--- | :--- | | 0° | 10 | | 30° | 15 | | 60° | 20 | | 90° | 18 | | 120° | 15 | | 150° | 12 | | 180° | 10 | | 210° | 15 | | 240° | 20 | | 270° | 25 | | 300° | 30 | | 330° | 35 |

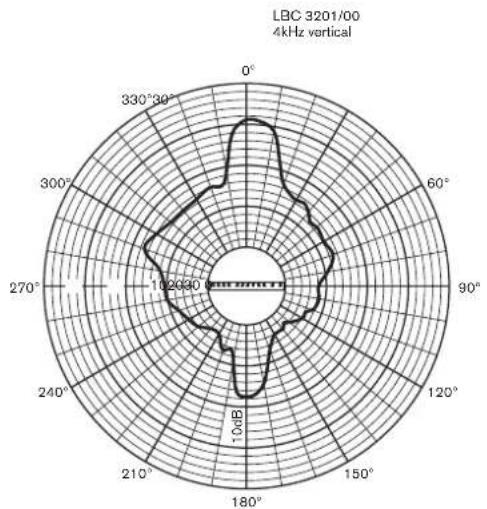

radar
LBC 3201/00 4kHz vertical | Angle (degrees) | Value | | :--- | :--- | | 0° | 100 | | 60° | 95 | | 90° | 90 | | 120° | 85 | | 150° | 80 | | 180° | 75 | | 210° | 70 | | 240° | 65 | | 270° | 60 | | 300° | 55 | | 330° | 50 | | 360° | 45 |
radar

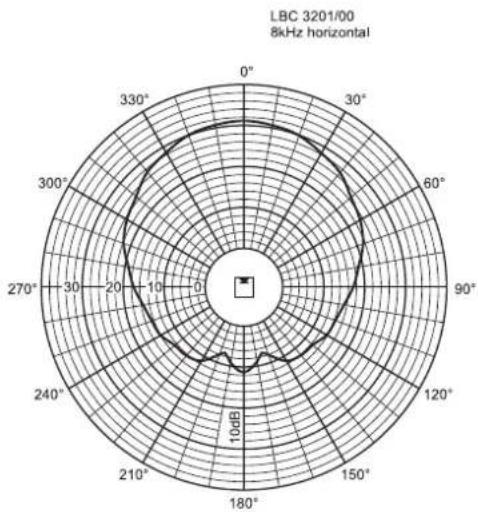

LBC 3201/00 8kHz horizontal | Angle (degrees) | Value | | :--- | :--- | | 0° | 10dB | | 30° | 10dB | | 60° | 10dB | | 90° | 10dB | | 120° | 10dB | | 150° | 10dB | | 180° | 10dB | | 210° | 10dB | | 240° | 10dB | | 270° | 10dB | | 300° | 10dB | | 330° | 10dB |
radar

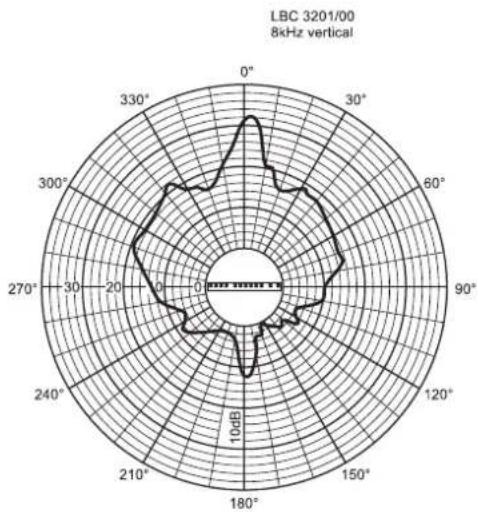

LBC 3201/00 8kHz vertical | Angle (degrees) | Value | | :--- | :--- | | 0° | 100 | | 30° | 85 | | 60° | 75 | | 90° | 65 | | 120° | 55 | | 150° | 45 | | 180° | 35 | | 210° | 25 | | 240° | 15 | | 270° | 10 | | 300° | 15 | | 330° | 25 | | 360° | 40 | | 390° | 60 | | 420° | 80 | | 450° | 100 | | 480° | 120 | | 510° | 140 | | 540° | 160 | | 570° | 180 | | 600° | 200 | | 630° | 220 | | 660° | 240 | | 690° | 260 | | 720° | 280 | | 750° | 300 | | 780° | 320 | | 810° | 340 | | 840° | 360 | | 870° | 380 | | 900° | 400 | | 930° | 420 | | 960° | 440 | | 990° | 460 | | 1020° | 480 | | 1050° | 500 | | 1080° | 520 | | 1110° | 540 | | 1140° | 560 | | 1170° | 580 | | 1200° | 600 | | 1230° | 620 | | 1260° | 640 | | 1290° | 660 | | 1320° | 680 | | 1350° | 700 | | 1380° | 720 | | 1410° | 740 | | 1440° | 760 | | 1470° | 780 | | 1500° | 800 | | 1530° | 820 | | 1560° | 840 | | 1590° | 860 | | 1620° | 880 | | 1650° | 900 | | 1680° | 920 | | 1710° | 940 | | 1740° | 960 | | 1770° | 980 | | 1800° | 100 | | 1830° | nan | | ... (repeated for visual comparison) | ... (repeated for visual comparison) |DONNÉES TECHNIQUES
| LBC 3210/00 | |
| Puissance maximale | 90 W |

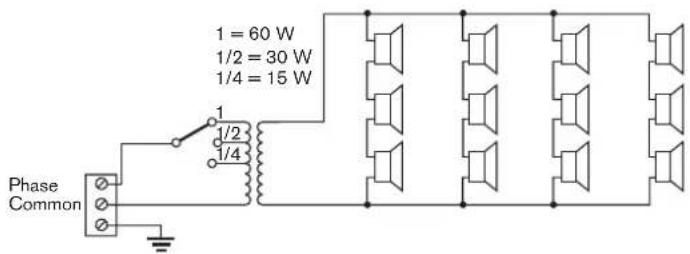

| Puissance nominale | 60 W (60-30-15 W) |
| Niveau de pression acoustique | |
| à 60 W/1 W (à 1 kHz, 1 m) | 115 dB/97 dB (NPA) |
| Bande de fréquences effective | |
| (-10 dB) | 190 Hz à 20 kHz |
| Angle d'ouverture | |
| (à 1 kHz / 4 kHz, - 6 dB) | |
| Horizontal | 170 °/90 ° |
| Vertical | 55 °/18 ° |
| Tension d'entrée nominale | 100 V |
| Impédance nominale | 167 Ω |
| Température ambiante | -25 °C à +55 °C |
| Sécurité | conforme EN 60065 |
| Protection contre l'eau et la poussière | IP 66 conforme IEC 60529 |
| Connexion | bornier à vis |
| Dimensions (H x L x P) | 1 200 x 160 x 90 mm |
| Couleur | argent |
| Poids | 9 kg |
line
| Frequency (Hz) | SPL (dB) | | -------------- | -------- | | 63 | 70 | | 125 | 90 | | 250 | 95 | | 500 | 98 | | 1k | 99 | | 2k | 98 | | 4k | 97 | | 8k | 96 | | 16k | 95 | | >16k | 70 |
| Bande d'octave (Hz) | 250 | 500 | 1 k | 2 k | 4 k | 8 k |
| NPA 1,1 | 94 | 97 | 97 | 95 | 96 | 93 |
| NPA max. | 112 | 115 | 115 | 113 | 114 | 111 |
| Facteur Q | 2,2 | 2,7 | 6,3 | 10,8 | 22,6 | 32,3 |
| Angle hor. (deg) | 360 | 180 | 170 | 160 | 90 | 60 |
| Angle vert. (deg) | 100 | 60 | 55 | 34 | 18 | 10 |
Horizontal Vertical
radar
LBC 3210/00 250Hz horizontal | Angle | Value | |---|---| | 0° | 10dB | | 30° | 10dB | | 60° | 10dB | | 90° | 10dB | | 120° | 10dB | | 150° | 10dB | | 180° | 10dB | | 210° | 10dB | | 240° | 10dB | | 270° | 10dB | | 300° | 10dB | | 330° | 10dB |

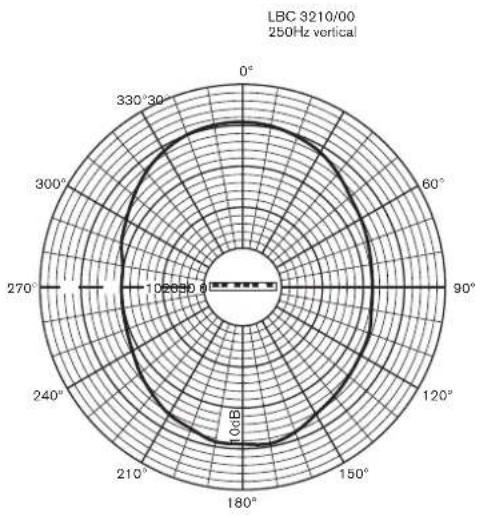

radar
LBC 3210/00 250Hz vertical | Angle | Value | |---|---| | 0° | 1000 B | | 60° | 1000 B | | 90° | 1000 B | | 120° | 1000 B | | 150° | 1000 B | | 180° | 1000 B | | 210° | 1000 B | | 240° | 1000 B | | 270° | 1000 B | | 300° | 1000 B | | 330° | 1000 B |

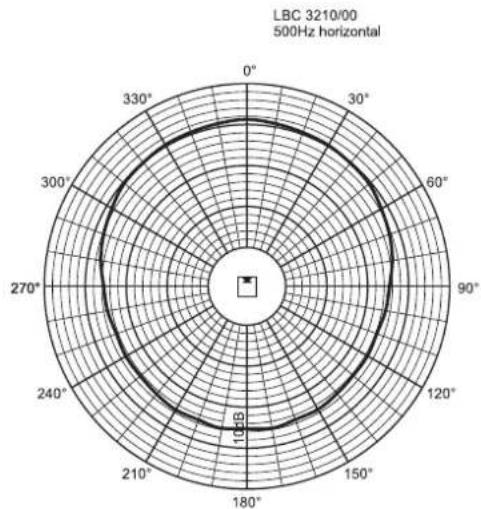

radar
LBC 3210/00 500Hz horizontal | Angle | Value | |---|---| | 0° | 100 | | 30° | 100 | | 60° | 100 | | 90° | 100 | | 120° | 100 | | 150° | 100 | | 180° | 100 | | 210° | 100 | | 240° | 100 | | 270° | 100 | | 300° | 100 | | 330° | 100 |

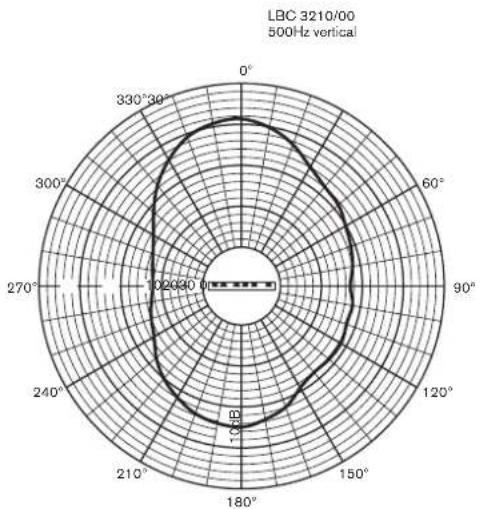

radar
LBC 3210/00 500Hz vertical | Angle | Radius | |---|---| | 0° | 10.68 | | 30° | 10.68 | | 60° | 10.68 | | 90° | 10.68 | | 120° | 10.68 | | 150° | 10.68 | | 180° | 10.68 | | 210° | 10.68 | | 240° | 10.68 | | 270° | 10.68 | | 300° | 10.68 | | 330° | 10.68 |
radar

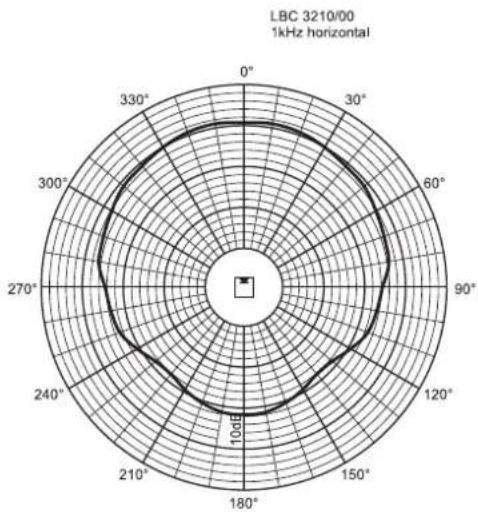

LBC 3210/00 (1kHz horizontal) | Angle | Value | |---|---| | 0° | 100 | | 30° | 95 | | 60° | 90 | | 90° | 85 | | 120° | 80 | | 150° | 75 | | 180° | 70 | | 210° | 65 | | 240° | 60 | | 270° | 55 | | 300° | 50 | | 330° | 45 |
radar

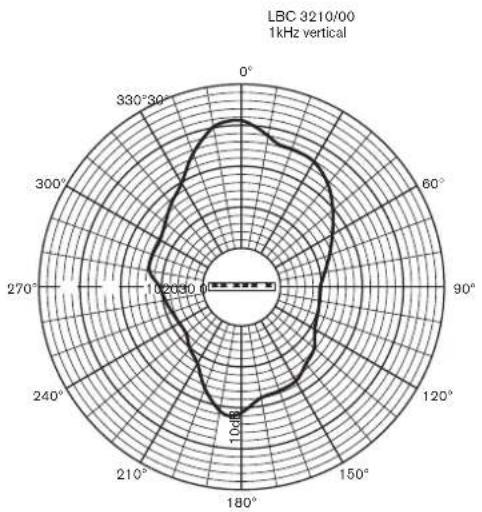

| Angle | Value | |-------|-------| | 0° | 120dB | | 60° | 100dB | | 90° | 100dB | | 120° | 100dB | | 150° | 100dB | | 180° | 100dB | | 210° | 100dB | | 240° | 100dB | | 270° | 100dB | | 300° | 100dB | | 330° | 100dB |Horizontal Vertical
radar
LBC 3210/00 2kHz horizontal | Angle | Value | |---|---| | 0° | 10dB | | 30° | 10dB | | 60° | 10dB | | 90° | 10dB | | 120° | 10dB | | 150° | 10dB | | 180° | 10dB | | 210° | 10dB | | 240° | 10dB | | 270° | 10dB | | 300° | 10dB | | 330° | 10dB |
radar

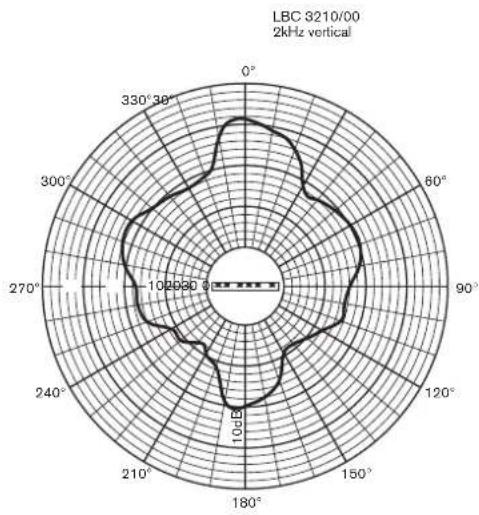

LBC 3210/00 2kHz vertical | Angle | Value | |---|---| | 0° | 10000 | | 60° | 9500 | | 90° | 9000 | | 120° | 8500 | | 150° | 8000 | | 180° | 7500 | | 210° | 7000 | | 240° | 6500 | | 270° | 6000 | | 300° | 5500 | | 330° | 5000 |

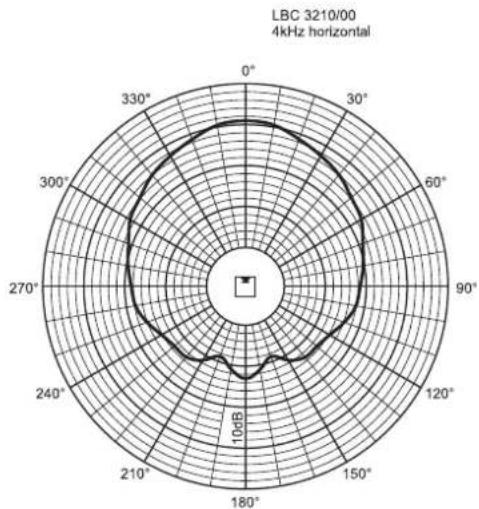

radar
LBC 3210/00 4kHz horizontal | Angle (degrees) | Value | | :--- | :--- | | 0° | 10dB | | 30° | 10dB | | 60° | 10dB | | 90° | 10dB | | 120° | 10dB | | 150° | 10dB | | 180° | 10dB | | 210° | 10dB | | 240° | 10dB | | 270° | 10dB | | 300° | 10dB | | 330° | 10dB |
radar

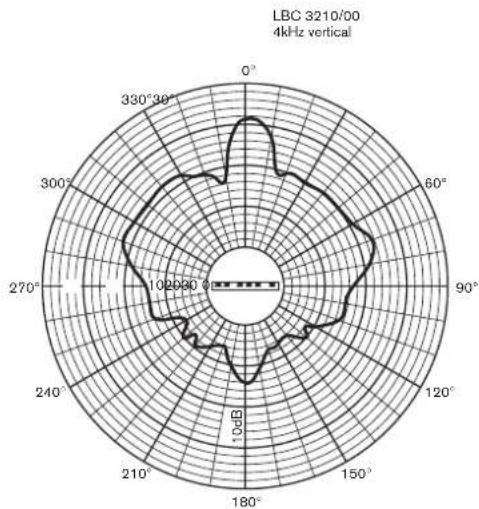

LBC 3210/00 4kHz vertical | Angle | Frequency (dB) | |---|---| | 0° | 102000 | | 30° | 98000 | | 60° | 105000 | | 90° | 112000 | | 120° | 95000 | | 150° | 88000 | | 180° | 75000 | | 210° | 82000 | | 240° | 90000 | | 270° | 108000 | | 300° | 115000 | | 330° | 110000 |

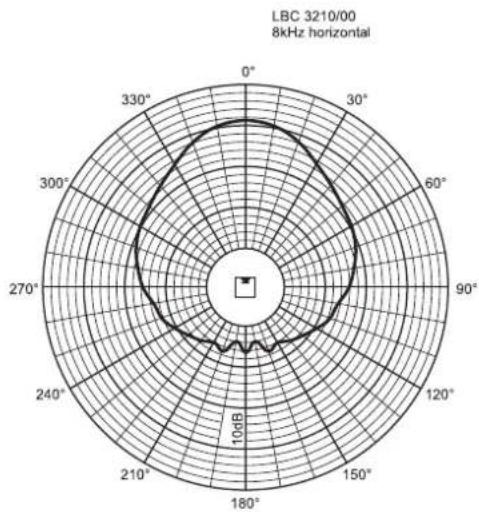

radar
LBC 3210/00 8kHz horizontal | Angle | Value | |---|---| | 0° | 100 | | 30° | 95 | | 60° | 90 | | 90° | 85 | | 120° | 80 | | 150° | 75 | | 180° | 70 | | 210° | 65 | | 240° | 60 | | 270° | 55 | | 300° | 50 | | 330° | 45 |
radar

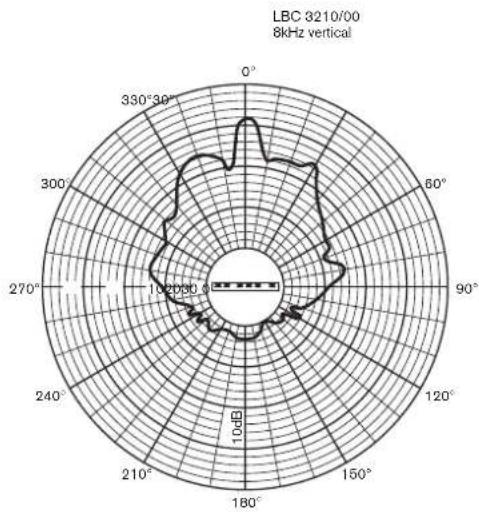

LBC 3210/00 8kHz vertical | Angle | Value | |---|---| | 0° | 10000 | | 30° | 9500 | | 60° | 9000 | | 90° | 8500 | | 120° | 8000 | | 150° | 7500 | | 180° | 7000 | | 210° | 6500 | | 240° | 6000 | | 270° | 5500 | | 300° | 5000 | | 330° | 4500 |www.boschsecuritysystems.com
BOSCH
