BEDIENUNGSANLEITUNG PHDS 110 B2 Silent PARKSIDE

Originalbetriebsanleitung

FR BE

Accessoire de nettoyage haute pression

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB MT

DE/AT/CH Originalbetriebsanleitung Seite 4

GB/MT Translation of the original instructions Page 10
FR/BE Traduction des instructions d'origine Page			16
NL/BE Vertaling van de originele gebruiksaanwijzing Pagina			23
ES Traducción del manual de instrucciones original Página 29
IT/MT Traduzione delle istruzioni d'uso originali	Pagina		35
CZ Překlad originálního provozního návodu	Strana		42
SK Preklad originálneho návodu na obsluhu	Strana		48
HU Az originál használati utasítás fordítása	Oldal		54
PL Tłumaczenie oryginalnej instrukcji obsługi	Strona		60
DK Oversættelse af den originale driftsvejledning	Side		67

Bestimmungsgemäße
Verwendung...... 4
Lieferumfang/Zubehör......5
Übersicht....5
Technische Daten......5

Sicherheitshinweise.... 5

Bildzeichen und Symbole......5
Bedeutung der
Sicherheitshinweise....5
Allgemeine
Sicherheitshinweise......6
Arbeiten mit dem Gerät......6

Vorbereitung......6

Bedienteile....6
Anschluss ohne Adapter...... 7
Anschluss mit Adapter...... 7

Betrieb......7

Arbeitshinweise.... 7
Druckregelung......7

Reinigung, Wartung und

Lagerung......8

Reinigung...... 8
Wartung......8
Lagerung....8

Transport......8

Entsorgung/Umweltschutz......8

Service....8

Ersatzteile und Zubehör......9

Original-EG-

Konformitätserklärung......9

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Flächenreinigers (nachfolgend Gerät oder Produkt genannt). Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Geräts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Lesen Sie die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienteilen und dem richtigen Gebrauch des Gerätes vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Geräts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist ausschließlich für folgende Verwendung bestimmt:

- zum Reinigen von Boden- und Wandflächen mit Hochdruckwasserstrahl.

⚠️ WARNUNG! Beachten Sie die Herstellerangaben des zu reinigenden Objektes.

Das Gerät ist vorgesehen für den Einsatz mit den folgenden PARKSIDE-Hochdruckreinigern: PHD 100, PHD 110 A1-E1, PHD 135 A1-F5, PHD 150, PHD 170, PHDS 110 A1 Silent, PHDF 150 A1, PHDM 110 A1 Mini.

Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird, kann eine ernsthafte Gefahr für den Benutzer darstellen und zu Schäden am Gerät führen. Der Bediener oder Nutzer des Geräts ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Das Gerät ist für

den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Bei gewerblichem Einsatz erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrige Verwendung oder falsche Bedienung verursacht wurden.

Lieferumfang/Zubehör

Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang.

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Flächenreiniger
• Hauptrohr
• Ausleger
• Adapter*
  • Originalbetriebsanleitung
  * für weitere gängige Hochdruckreiniger (Bemessungsdruck: Max.
  11,5 MPa / 1668 psi), z. B. Kärcher.

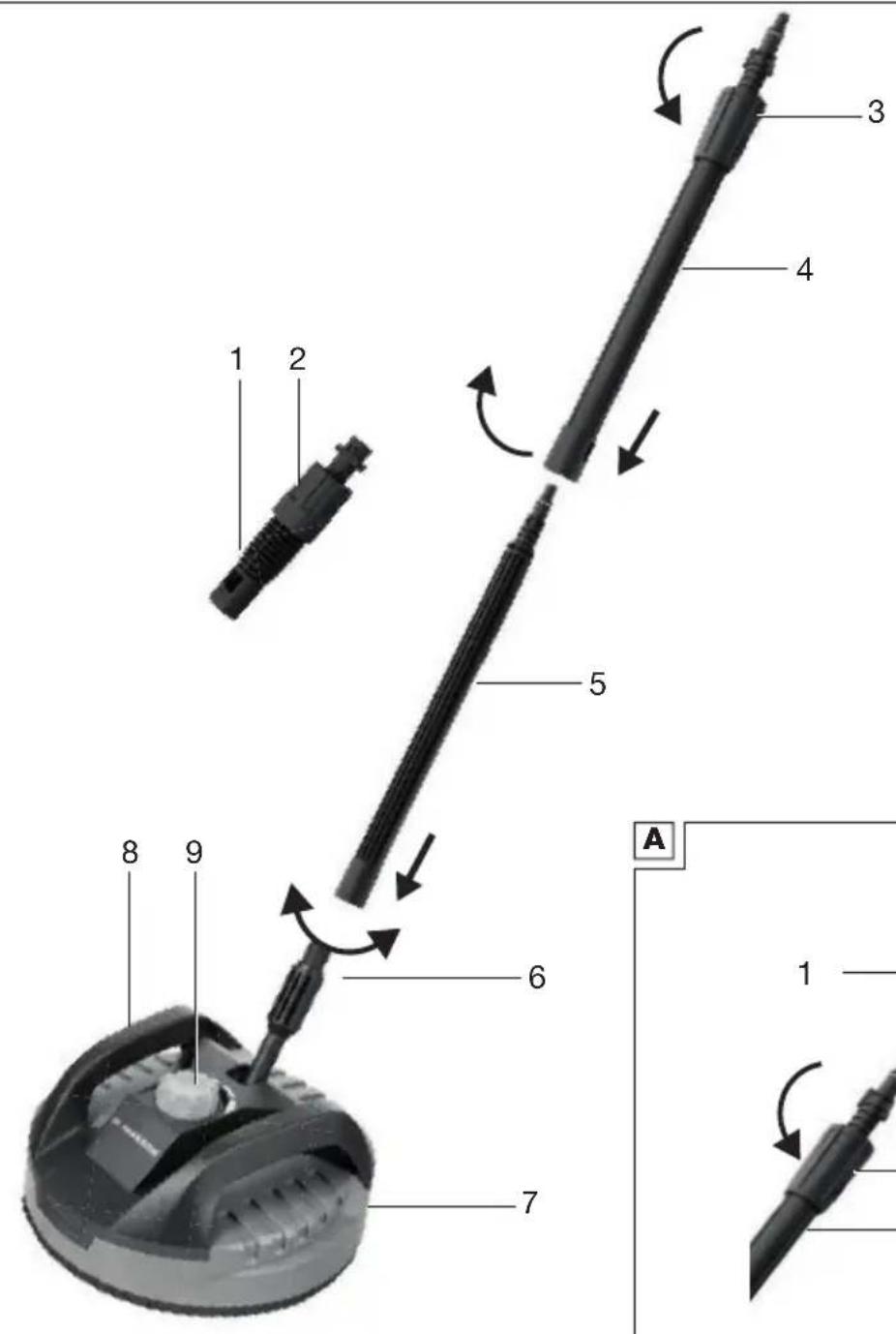

Übersicht

Die Abbildungen des Geräts finden Sie auf der vorderen Ausklappseite.

1 Adapter (Fremdgerät)

2 Überwurfmutter (Adapter)

3 Überwurfmutter

4 Ausleger

5 Hauptrohr

6 Anschluss

7 Gehäuse

8 Handgriff

9 Druckregler

(Abb. B)

10 Sprühdüse

11 Sicherungsklammer

Technische Daten

Flächenreiniger ...... PFR 28 B3 Geeignet für Hochdruckreiniger mit folgenden Leistungsdaten:

Bemessungsdruck(p)

11,5 MPa / 1668 psi Zulässiger Druck (p max)

18 MPa / 2611 psi Max. Zulauftemperatur ( T_in;max )

60 °C / 140 °F

Verwenden Sie das Gerät ausschließlich mit Hochdruckreinigern mit einem zulässigen Druck (p max) von: 9-18 MPa (90-180 bar)

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitshinweise beim Gebrauch des Geräts.

Bildzeichen und Symbole

Bildzeichen auf dem Gerät

Achtung!

Betriebsanleitung lesen

Greifen Sie im Betrieb nicht unter den Flächenreiniger.

Kehren Sie Freiflächen ab, bevor Sie das Gerät verwenden.

Bedeutung der Sicherheits- hinweise

⚠ GEFAHR! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist schwere Körperverletzung oder Tod.

⚠️ WARNUNG! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt möglicherweise ein Unfall ein. Die Folge ist möglicherweise schwere Körperverletzung oder Tod.

⚠ VORSICHT! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise leichte oder mittelschwere Körperverletzung.

HINWEIS! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise ein Sachschaden.

Allgemeine Sicherheits-hinweise

- Das Gerät darf nicht von Kindern verwendet werden. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Das Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen, betrieben werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Personen, die mit der Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen.
• WARNUNG! Beachten Sie auch die Sicherheitshinweise Ihres Hochdruckreinigers.

Arbeiten mit dem Gerät

Hochdruckreiniger können bei unsachgemäßen Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

• Richten Sie den Strahl nicht auf sich selbst oder andere, um Kleidung oder Schuhwerk zu reinigen.
• Verwenden Sie das Gerät nicht, wenn sich andere Personen in Reichweite befinden, es sei denn, sie tragen Schutzkleidung.
• Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufenden Gerät fernzuhalten.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
• Beachten Sie die Sicherheitshinweise Ihres Hochdruckreinigers.
• Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

⚠️ WARNUNG! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

• Nicht zur Reinigung von Fenstern benutzen.
• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät.
  • Schützen Sie das Gerät vor Frost.
• Verwenden Sie nur Original-Zubehör und führen Sie keine Umbauten am Gerät durch.

Vorbereitung

⚠️ WARNUNG! Verletzungsgefahr durch ungewollt anlaufendes Gerät.

Bedienteile

Lernen Sie vor dem ersten Betrieb des Geräts die Bedienteile kennen.

Druckregler (9)

• Druck erhöhen: Drehen Sie den Druckregler in Richtung +
• Druck verringern: Drehen Sie den Druckregler in Richtung —

Anschluss ohne Adapter

Vorgehen

1. Verschrauben Sie das Hauptrohr (5) mit dem Anschluss (6).
2. Optional: Montieren Sie den Ausleger (4) am Hauptrohr (Bajonettverschluss: Stecken und Drehen).
3. Schließen Sie das Gerät an der Spritzpistole des PARKSIDE-Hochdruckreinigers an (Bajonettverschluss: Stecken und Drehen).

Anschluss mit Adapter

Vorgehen (Abb. A)

1. Montieren Sie den Adapter (1) am Ausleger (4) oder Hauptrohr (5) (Bajonettverschluss: Stecken und Drehen).
2. Nur bei Montage am Ausleger: Schrauben Sie die Überwurfmutter (3) gegen den Adapter.
3. Schließen Sie das Gerät an der Spritzpistole des PARKSIDE-Hochdruckreinigers an (Bajonettverschluss: Stecken und Drehen).
4. Verschrauben Sie die Überwurf-mutter (2) des Adapters gegen die Spritzspitole.

Lösen (Abb. A)

1. Lösen Sie die Überwurfmutter (2) am Adapter (1).
2. Lösen Sie ggf. die Überwurfmutter (3) am Ausleger (4).
3. Lösen Sie den Adapter von der Spritzpistole und vom Ausleger (Bajonettverschluss: Drücken, Drehen und Ziehen).

Betrieb

Arbeitshinweise

⚠️ WARNUNG! Verletzungsgefahr! Beachten Sie die Rückstoßkraft des austretenden Wasserstrahles. Sorgen Sie für einen sicheren Stand und halten Sie die Spritzpistole gut fest. Sie können sonst sich oder andere Personen verletzen.

• Aktivieren Sie den Hochdruckstrahl Ihres Hochdruckreinigers erst, wenn das Gerät sich auf der Reinigungsfläche befindet.
• Halten Sie das Gerät beim Reinigen von Wandflächen immer am Handgriff (8).
• Führen Sie das Gerät nicht über freistehende Ecken.
• Das Gerät ist nicht zum Scheuern oder Schrubben geeignet.
• AORSICHT! Beschädigung der Sprühdüsen. Kehren Sie Freiflächen ab, bevor Sie das Gerät verwenden.
• Verwenden Sie nur Reinigungsmittel welches von PARKSIDE empfohlen wurde (z. B. W5 URM 0,5 l).

Druckregelung

Vorgehen (Abb. C)

Sie können durch Drehen des Druckreglers (9) den Druck des austreten-den Wasserstrahles regulieren. Entsprechend verändert sich auch die Rotationsgeschwindigkeit der Düsen.

• Druck erhöhen: Drehen Sie den Druckregler in Richtung +
• Druck verringern: Drehen Sie den Druckregler in Richtung —

Reinigung, Wartung und Lagerung

⚠️ WARNUNG! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Schützen Sie sich bei Wartungs- und Reinigungsarbeiten. Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Original-Ersatzteile.

Reinigung

• Halten Sie das Produkt stets sauber.
• Reinigen Sie das Gerät mit einer weichen Bürste oder einem leicht feuchten Tuch.
• Verwenden Sie keine Reinigungsbzw. Lösungsmittel.

Wartung

- Fetten Sie die O-Ringe am Hauptrohr (5) und Ausleger (4) ein (z. B. mit Amaturenfett aus dem Sanitärbereich).

Sprühdüsen austauschen

Notwendige Werkzeuge und Hilfsmittel

(nicht mitgeliefert)

- Spitzer Gegenstand (z. B. Schraubendreher)

Vorgehen

1. Entfernen Sie die Sicherungsklammern (11).
2. Ziehen Sie die montierten Sprühdüsen (10) aus den Halterungen.
3. Drücken Sie die neuen Sprühdü- sen in die Halterungen.
4. Sichern Sie die Sprühdüsen mit den Sicherungsklammern.

Lagerung

Lagern Sie Gerät und Zubehör stets:

• sauber
• trocken
• staubgeschützt
• frostsicher
• außerhalb der Reichweite von Kindern
  • geschützt vor Sonnenstrahlung

Transport

- Tragen Sie das Gerät immer mit einer Hand am Handgriff (8).

Entsorgung/ Umweltschutz

Führen Sie die Produkte und Verpackung einer umweltgerechten Wiederverwertung zu.

Service

Service-Center

DE Service Deutschland Tel.: [phone] Kontaktformular auf parkside-diy.com IAN 466673_2404

AT Service Österreich Tel.: [phone] Kontaktformular auf parkside-diy.com IAN 466673_2404

CH Service Schweiz Tel.: [phone] Kontaktformular auf parkside-diy.com IAN 466673_2404

PDF ONLINE parkside-diy.com

Auf parkside-diy.com können Sie diese und viele weitere Handbücher einsehen und herunterladen. Mit diesem QR-Code gelangen

Sie direkt auf parkside-diy.com. Wählen Sie Ihr Land aus, und suchen Sie über die Suchmaske nach den Bedienungsanleitungen. Durch Eingabe der Artikelnummer (IAN) 466673_2404 können Sie Ihre Bedienungsanleitung öffnen.

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center. Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim DEUTSCHLAND www.grizzlytools.de

Ersatzteile und Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop. Sollten bei Ihrem Bestellvorgang Probleme auftreten, kontaktieren Sie uns über unseren Online-Shop. Bei weiteren Fragen wenden Sie sich an: Service-Center, S. 8

Original-EG-Konformitätserklärung

Produkt: Flächenreiniger

Modell: PFR 28 B3

Seriennummer: 000001-067900

Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Union:

2006/42/EG •

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DEUTSCHLAND

30.06.2024

Christian Frank

Dokumentationsbevollmächtigter
