BEDIENUNGSANLEITUNG RTA-2600i Mestic

ELEKTRISCHE GEGEVENS 7

ELEKTRISCH SCHEMA 8

INPAKLIJST 9

NAAM ONDERDELEN 10

WERKING VAN DE DRAADLOZE AFSTANDSBEDIERING 11

BEDIENINGSPANEEL 15

INSTALLATIE-INSTRUCTIES 16

STAP 1 - PLAK SPONS (AFDICTSTRIP) EN SPONS OP DE BUITENUNIT. 16

STAP 2 - EEN INSTALLATIELOCATIE KIEZEN & DE DAKAIRCONDITIONER INSTALLEREN...17

STAP 3 - BUITENUNIT MONTEREN 19

STAP 4 - INSTALLEREN VAN DE PLAFONDMONTAGE 20

STAP 5 - ELEKTRISCHE BEDRADING. 21

STAP 6 - DE INSTALLATIE VOLTOOieten 22

ELEKTRISCHE GEGEVENS

ELEKTRISCHE DATEN 57

ELEKTRISCHER SCHALTPLAN 58

VERPACKUNGSLISTE 59

NAME DER TEILE 60

BEDIENUNG DER FUNKFERNBEDIERUNG 61

BEDIENFELD 65

INSTALLATIONSANWEISUNGEN 66

SCHRITT 1 - SCHWAMM (DICHTUNGSBAND) UND SCHWAMM AUF DAS AUSSENGERAT KLEBEN 67

SCHRITT 2 - AUSWAHL EINES AUFSTELLUNGSORTES & INSTALLATION DER DACHKLIMAANLAGE 67

SCHRITT 3 - MONTAGE DES AUSSENGERÄTS 70

SCHRITT 4 - MONTAGE DER DECKENKONSTRUKTION. 70

SCHRITT 5 - ELEKTRISCHE VERKABELUNG. 71

SCHRITT 6 - FERTIGstellUNG DER INSTALLATION 72

ANLEITUNG ZUR FEHLERSUCHE 73

FEHLERCODE 74

NORMALE WARTUNGSVERFAHREN 74

FACHHANDBUCH 74

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die darauf resultierenden Gefahren verstehen.
• Kinder)durfen nicht mit dem Gerat spielten.
  Die Reinigung und Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht durchgefuhrt werden.
• Wenn bei der Installation, Wartung oder Demontage Kältemittel austritt oder abgelassen werden muss, sollte dies von zertifizierten Fachleuten oder in Übereinstimmung mit den örtlichen Gesetzen und Vorschriften gehandhabt werden.

Gerat gefüllt mit brennbarem Gas R32.

Bevor Sie das Gerät installieren und benutzen,lesen Sieitte zuerst die Gebrauchsanweisung.

Bevor Sie das Gerät installieren, lessen Sieitte zuerst die Installationsanleitung.

Bevor Sie das Gerät reparieren, lessen Sieitte zuerst das Wartungshandbuch.

DAS KÄLTEMITTEL

Um die Funktion des Gerätes zu realisieren, zirkuliert ein spezialles Kältemittel im System. Das verwendete Kältemittel ist das Fluorid R32, das speziell gereinigt wird. Das Kältemittel ist brennbar und geruchsneutral. Außen dem kann es unter bestimmten Bedingungen zu einer Explosion führen. Die Entflammarkeit des Kältemittels ist jedoch sehr gering. Es kann nur durch Feuer entzündet werden.
- Im Vergleich zu herkömmlichen Kaltemitteln ist R32 ein umweltfreundliches Kaltemittel, das die Ozonosphere nicht schädigt. Auch der Einfluss auf den Treibhauseffekt ist geringer. R32 verfügbar über sehr gute thermodynamische Eigenschaften, die zu einer sehr hohen Energieeffizienz führen. Die Geräte müssen dazu seltener befüllt werden.

WARNING:

Gerat gefüllt mit brenbarem Gas R32.
Das Gerat muss in einem Raum mit einer Grundflache von mehr als 4m2 aufgestellt, betrieben und gelagert werden.
Das Gerat muss in einem Raum ohne ständig in Betrieb befindliche Zündquellen (z. B. offene Flammen, ein in Betrieb befindliches Gasgerät oder ein in Betrieb befindliches Elektroheizgerät) gelagert werden.
Das Gerät muss in einem gut belufteten Raum gelagert werden, dessen Groß der für den Betrieb angegebenen Raumfläche entspricht.
Das Gerät ist so zu lagern, dass mechanische Beschädigungen vermieden werden.
- Kanäle, die an ein Gerät angeschlossen sind,)dürfen keine Zündquelle enthalten.
- Halten Sie die erforderlichen Luftungsöffnungen frei von Hindernissen.
- Nicht durchstechen oder verbrennen.
- Beachten Sie, dass Kaltemittel keinen Geruch haben)dürfen.
- Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mittel zur Beschleunigung des Abtauvorgangs oder zur Reinigung.
Die Wartungarf nur gemäß den Empfehlungen des Herstellers durchgefuhrt werden.
- Sollte eine Reparatur erforderlich sein, wenden Sie sichitte an das nachstgelegene autorisierte ServiceCenter.

Reparaturen, die von unqualifiziertem Personal durchgefuhrt werden, konnen gefährlich sein.

Die nationalen Gasvorschriften sind einzuhalten.
- Lesen Sie das Handbuch des Spezialisten.

INSTALLATIONSVORSICHTSMASSNAHME

WARNING

• Beachten Sie alle geltenden Vorschriften und Verordnungen.
• Verwenden Sie keine beschädigten oder nicht normgerechten Netzkabel.
  Seien Sie bei der Installation und Wartung vorsichtig. Vermeiden Sie eine falsche Bedienung, um Stromschlage, Unfälle und andere Unfälle zu vermeiden.
• Bevor Sie das Gerät einschalten, öffnen Sieitte die horizontale Jalousie des Innengeräts von Hand. Andernfalls kann die kühle Luft nicht ausgeblasen werden und es bildet sich Kondenswasser an der horizontalen Jalousie.

Arbeitstemperaturbereich

Empfohlener Arbeitsstemperaturbereich: -5 46^ (Heizung: -5 24^ / Kuhlung: + 18 46^) . Das Außererat kann aufgrund verschiedener Schutzmaßnahmen innerhalb des Arbeitsstemperaturbereichs den Betrieb einstellen.

Auswahldes Installationsortes

Grundvoraussetzung

Die Installation des Geräts an den folgenden Orten kann zu Fehlfunktionen führen. Wenn dies unvermeidlich ist, wenden Sie sichitte an ihren Handler vor Ort:

1. Ein Ort mit starken Wärmequellen, Dämpfen, brenbaren oder explosiven Gasen oder flüchtigen Gegenständen, die sich in der Luft verteilen.
2. Der Ort mit Hochfrequenzgeräten (z. B. Schweizmaschine, medizinische Geräte).
3. Der Ort in der Nähe des Küstengebiets.
4. Der Ort mit Öl oder Dämpfen in der Luft.
5. Der Ort mit geschwefeltem Gas.
6. Andere Orte mit besonderen Umständen.
7. Dieses Klimagerät ist nur für Fahrzeuge ohne konkave und konvexe Oberfläche auf der Oberseite geeignet.
8. Betreiben Sie das Klimagerät nicht, wenn Sie das Fahrzeug starten oder fahren.
9. Verhindern Sie, dass das Klimagerät über das Fahrzeugnetz mit Strom versorgt wird.

Erfordernis einer Klimaanlage

1. Der Luftinlass sollte welt von Hindernissen entfernt sein, und in der Nähe des Luftauslasses dürfen sich keine Gegenstände befinden. Andernfalls wird die Abstrahlung der Wärmeabfuhrleitung beeinträchtigt.
2. Wahlen Sie einen Standort, an dem die Gerausche und die Abluft des Außererats die Nachbarschaft nicht beeinträchtigen.
   3.itte versuchen Sie, sich von Leuchtstofflampen fernzuhalten.
3. Das Gerätarfind nicht in der Waschkücheinstalliert werden.

Voraussetzungen für den elektrischen Anschluss

Sicherheitsvorkehrung

1. Bei der Installation des Geräts mussen die elektrischen Sicherheitsvorschriften beachtet werden.
2. Verwenden Sie gemäß den örtlichen Sicherheitsvorschriften einen qualifizierten Stromkreis.
3. Bei Geräten mit dem Anschlussotyp Y muss die Anleitung den folgenden Inhalt enthalten. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährung zu vermeiden.
4. Schlieben Sie den stromfuhrenden Leiter, den Nullleiter und den Erdungsleiter der Steckdose ordnungsgemäß an.
5. Stellen Sie sicher, dass die Stromzufuhr unterbrochen ist, bevor Sie Arbeiten im Zusammenhang mit Elektrizität und Sicherheit durchführren.
6. Schalten Sie das Gerät nicht ein, bevor Sie die Installation abgeschlossen haben.
7. Das Klimagerät ist ein elektrisches Gerät erster Klasse. Es muss von einem Fachmann mit einem speziellen Erdungsgerät ordnungsgemäß geerdet werden.itte stellen Sie sicherr, dass es immer effektiv geerdet ist, da es sonst zu einem elektrischen Schlag kommt kann.
8. Das gelb-grüne Kabel oder das grüne Kabel in der Klimaanlage ist ein Erdungskabel, das nicht für andere Zwecke verwendet werden kann.
9. Der Erdungswiderstand sollen den nationalen elektrischen Sicherheitsvorschriften entsprechen.
10. Das Gerät muss gemäß den nationalen Verdrahtungsvorschriften installiert werden.
11. Spezifikation der Sicherung auf der Hauptplatine: T15AH 250V; der maximale Strom, der durch die Sicherung fließt, damit nicht mehr als 15A betragen.

EIN PAAR WORTE ZU IHRER NEUEN KLIMAANLAGE

Vielen Dank, dass Sie sich für die Wohnmobil-Klimaanlage entschieden haben.

In thisem Handbuch finden Sie alle Informationen zu Installation, Betrieb und Wartung. Nehmen Sie sich ein paar Minuten Zeit, um hereauszufunden, wie Sie mit Ihrem neuen Klimagerat den hochsten Kuhlkomfort und den wirtschaftlichsten Betrieb erreichen.

Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen gut auf.

In der festen Verdraughtung solle ein allpoliger Trennschalter mit einem Kontaktabstand von mindestens 3mm zwischen allen Polen angeschlossen werden.

Einschließlich eines Luftschalters mit geeigneter Kapazität, Kapazität des Luftschalters: 10 A.

Luftschalter sollte Magnet Schnalle und Heizung Schnalle Funktion enthalten sein, kann es den Stromkreis zu schätzen-Kurzschluss und Überlast.

ELEKTRISCHE DATEN

1. Die gesamte Verkabelung muss den örtlichen und nationalen Elektrovorschriften entsprechen. Die gesamte Verkabelung muss von qualifizierten Elektrikern installiert werden. Wenn Sie Fragen zu den folgenden Anweisungen haben, wenden Sie sich an einen qualifizierten Elektriker.
2. Überprüfen Sie die vorhandene Stromversorgung und beheben Sie eventuelle Verdraughtungsprobleme, BEVOR Sie das Gerät installmenten und in Betriebnehmen.
3. Dieses Klimagerät ist für den Betrieb an einer 220-240V AC, 50Hz, 1 Phase Stromversorgung ausgelegt.

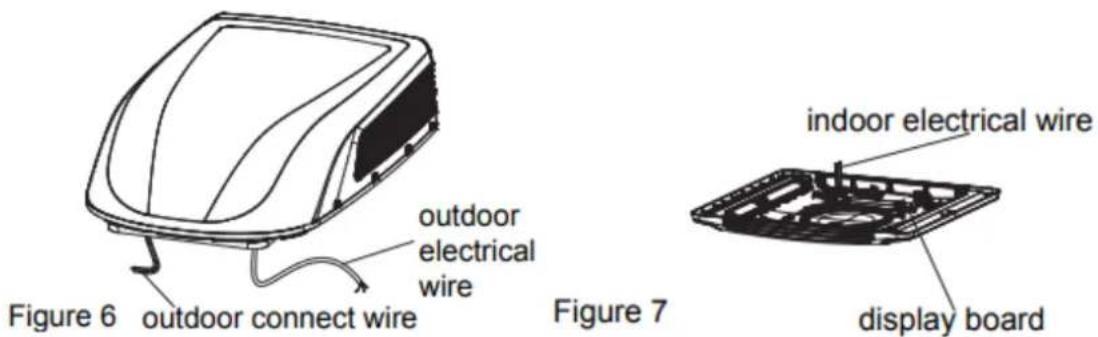

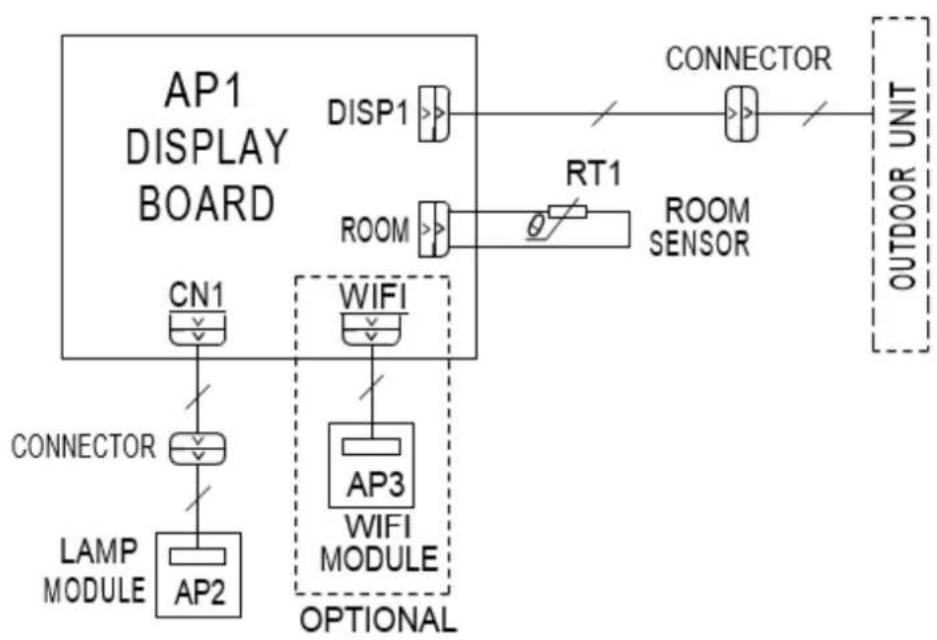

4. Die Schaltpläne befinden sich auf dem Deckel des Schaltkastens. Die Schaltpläne der Baugruppe befinden sich an der Deckenplatte.
5. Wenn das Netzkabel beschadigt ist, muss es durch den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen ersetzt werden, um eine Gefährdung zu vermeiden.
6. Die elektrischen Schaltpläne können ohne vorherige Ankündigung geändert werden.itte beachten sie die Angaben auf dem Gerät.

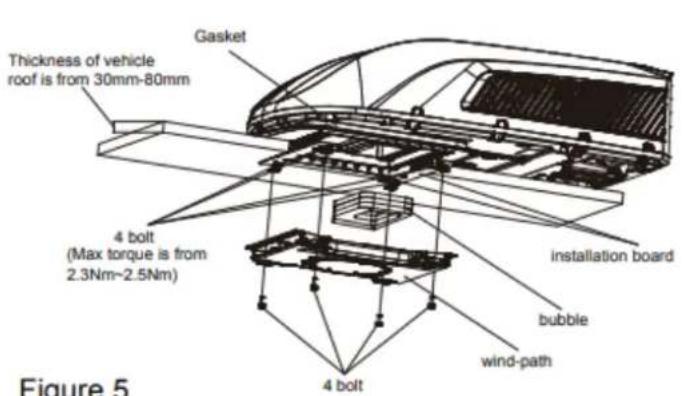

Ceiling Assembly

Einführung für Tasten auf der Fernbedienung

Anmerkung:

• Dies ist eine Universalfernbedienung, die für multifunktionale Klimaanlagen verwendet werden kann. Wenn ein Klimageratmodell keine bestimmte Funktion hat und die entsprechende Taste gedrück wird, lauft das Gerät in seinem ursprünglichen Zustand weiter.
• Nach dem Einsatz gibt die Klimaanlage einen Ton von sich und die Betriebsanzeige "Ü" leuchtet. jetzt können Sie das Klimagerät mit der Fernbedienung bedieren.
• Wenn das Gerä eingeschaltet ist, blinking bei jedem Tastendruck auf der Fernbedienung das Signalsymbol "..." auf der Fernbedienung einzel auf. Das Klimagerät gibt einen Ton ab, der anziegt, dass das Signal an das Klimagerät gesendet wurde.

Ein/Aus-Taste

• Drücken Sie diese Taste, um das Klimagerät einszuschalten. Drücken Sie diese Taste erneut, um die Klimaanlage auszuschalten.

Modus-Taste

• Drücken Sie diese Taste, um die gewünschte Betriebsart zu wahlen.

• Im Modus "AUTO" wird die Klimaanlage automatisch entsprechend der Umgebungstemperatur betrieben. Die eingestellte Temperatur kann nicht geändert werden und wird nicht angezeigt. Durch Drücken der Taste "FAN" kann die Ventilatorgeschwindigkeit eingestellt werden.
• Im Modus "COOL" drücken Sie die Taste "+" oder "-" um die eingestellte Temperatur zu ändern. Zum Einstellen der Geblasedrehzahl drücken Sie die Taste "FAN".
• Im Modus "DRY"arbeitet das Klimagerät mit niedriger Geschwindigkeit. Die Gebländedrehzahl kann nicht eingestellt werden.
• Im "FAN"-Modus ist nur der Ventilator eingeschaltet, ohne Kuhlung oder Heizung. Drücken Sie die Taste "FAN", um die Lüftergeschwindigkeit einzustellen.
• Im Modus "HEAT" drücken Sie die Taste "+" oder "-" um die eingestellte Temperatur zu ändern. Zum Einstellen der Geblasegeschwindigkeit drücken Sie die Taste "FAN".

Anmerkung:

Nachdem der Modus "HEAT" gewählt wurde, verzogert die Klimaanlage das Ausblasen der Luft um 1-5 Minuten, um das Ausblasen kalter Luft zu verhindern. (Die tatsächliche Verzogerungszeit hangt von der Innentemperatur ab.)
Die Temperatur kann zwischen 16 - 30^ (61 - 86^) eingestellt werden.
- These Modusanzeige ist bei einigen Modellen nicht verfügbar.
Das Gerät, das nur kühlt, empfängt kein Signal für den Heizmodus. Wenn der Heizmodus mit der Fernbedienung eingestellt wird, kann das Gerät durch Drücken der Taste " (b) nicht in Betrieb genommen werden.

Lüfter-Taste

• Mit dieser Taste wird die Gebläsestufe in der folgenden Reihenfolge eingestellt:

AUTO, , , , , , then back to Auto.

Anmerkung:

Die Geblasestufe """ist bei einigen Modellen nicht verfügbar, die Geblasestufe """ist bei einigen Modellen identisch mit der Geblasestufe """
- In der Betriebsart "AUTO" wählts das Klimagerät automatisch die richtige Geblasegeschwindigkeit entsprechend der Standardeinstellung.
Die Geschwindigkeit AUTO ist nur bei einigen Modellen verfügbar.
- Im Modus "DRY" ist die Lüftergeschwindigkeit niedrig.

• "X-FAN"-Funktion: Wenn die "FAN"-Taste im "COOL"-oder "DRY"-Modus 2 Sekunden lang gedrückt wird, wird das Symbol "angezeigt und der Innenaumventilator lauft eine Minuten lang weiter, um das Innengerät zu trocknen, auch wenn das Gerät ausgeschaltet ist. Wird nun die Taste "FAN" 2 Sekunden lang gedrückt, wird der Ventilator sofort gestoppt. "X-FAN" ist im Auto-, Ventilator- oder Heizmodus nicht verfügbar. Diese Funktion zeigt an, dass die Feuchtigkeit am Verdampfer des Innengerats nach dem Ausschalten des Geräts ausgeblasen wird, um Schimmel zu vermeiden.
  Die Funktion X-FAN ist eingeschaltet: Nach dem Ausschalten des Geräts durch Drücken der Taste "U" lauf der Innventilator noch eine Minute lang mit niedriger Geschwindigkeit weiter. Halten Sie in dieser Zeit die Taste für die Geblasedrehzahl 2 Sekunden lang gedrückt, um den Innventilator direkt zu stoppen. Wenn Sie die X-FAN-Funktion ausgeschaltet haben: Nach dem Ausschalten des Geräts durch Drucken der Taste "W" wird das gesamte Gerät direkt ausgeschaltet.
  Die X-FAN-Funktion ist nur bei einigen Modellen verfügbar.

- / + Taste

• Drücken Sie die Taste "+" oder "-"omal, um die eingestellte Temperatur um 1^(^ F) zu erhöhen oder zu verringern. Halten Sie die Taste "+" oder "-" mindestens 2 Sekunden lang gedrückt, damit sich die eingestellte Temperatur schnell ändert. Wenn Sie die Taste "+" oder "-" nach der Temperatureinstellung loslassen, ändert sich die Temperaturanzeige des Klimagerats entsprechend. Im Modus "AUTO" kann die Temperatur nicht eingestellt werden.
• Wenn Sie "TIMER EIN", "TIMER AUS" oder "UHR" einstehen, drücken Sie die Taste "+" oder "-" um die Zeit einzustellen. Weitere Informationen finden Sie unter "Timer ein", "Timer aus" oder "Uhrfunktion".

Menu-Taste

• Drücken Sie diese Taste, um das gewünschte Untermenü auszuwahlen, und drücken Sie die Taste "SET", um den Funktionstatus des Untermenü einzustellen. Das Untermenü kannkreisformig wie folgt ausgewählten werden:

ANMERKUNG

Eine Funktionen des Menük konnen bei verschiedenen Modellen nicht verfügbar sein.

Funktion Licht

Bei Auswahr der Beleuchtungsfunktion blinkt das Beleuchtungssymbol "5 Sekunden lang; drucken Sie die Taste "SET" innerhalb von 5 Sekunden, um die Displaybeleuchtung am Innengerat auszuschalten, und das Symbol "..." auf der Fernbedienung verschwindet. Drucken Sie die Taste "SET" erneut innerhalb von 5 Sekunden, um die Beleuchtung des Displays einschalten und das Symbol "..." wird angezeigt.

Schlaf-Funktion

Wenn Sie die Einschlaffunktion auswahlen, blinkt das Einschlafsymbol "C 5 Sekunden lang; drücken Sie die Taste " SET " innerhalb von 5 Sekunden, um die Einschlaffunktion einzuschalten und das Symbol " C" wird auf der Fernbedienung angezeigt. Drücken Sie innerhalb von 5 Sekunden erneut die Taste " SET ", um die Einschlaffunktion zu deaktivieren und das Symbol " Cverschwindet.

Auf- und Abschwungfungtion

FürtheseEinheitnichtverfügbar.

Funktion zur Anzeige der Umgebungstemperatur

Wenn Sie die Funktion zur Anzeige der Umgebungstemperatur auswahlen, blinkt das Symbol " " für 5 Sekunden; drücken Sie innerhalb von 5 Sekunden die Taste "SET", um die Anzeige der Umgebungstemperatur ein- oder auszuschalten. Nach dem Einschalten der Funktion " wird das Symbol " auf der Fernbedienung angezeigt und Sie konnen die Raumtemperatur für eineuge Sekunden auf dem Display des Innengerats sehen.

Funktion TIMER ON

Mit der Funktion TIMER EIN kann die Zeit für die Einschaltung des Timers eingestellt werden. Im Status der Funktion TIMER ON verschwindet das Symbol" und das Wort "ON" auf der Fernbedienung blinkt. Drücken Sie die "+"-oder "-"-Taste, um die TIMER ON-Einstellung anzupassen. Nach jedem Drücken der Taste "+" oder "-" wird die TIMER ON-Einstellung um 1 Minute erhöht oder verringgert. Halten Sie die "+"-oder "-"-Taste gedrückt, 2 Sekunden später ändert sich die Zeit schnell, bis Sie die gewünschte Zeit erreicht haben. Drücken Sie die "SET"-Taste, um die Einstellung innerhalb von 5 Sekunden zu bestätigen. Das Wort "ON" hört auf zu blinken. TIMER ON abbrechen: Drücken Sie die Taste "MENU", um die Funktion TIMER ON aufzurufen und die Zeichen "ON" blinken auf der Fernbedienung; drücken Sie die Taste "SET", bis die Zeichen "ON" verschwinden.

TIMER OFF-Funktion

Mit der Funktion TIMER OFF kann die Zeit für das Ausschalten des Timers eingestellt werden. Im Status der Funktion TIMER OFF verschwindet das Symbol" " und das Wort "OFF" auf der Fernbedienung blinkt. Drücken Sie die Taste "+" oder "-", um die TIMER OFF-Einstellung anzupassen. Nach jedem Drucken der Tasten "+" oder "-" wird die TIMER OFF-Einstellung um 1 Minute erhöht oder verringgert. Halten Sie die Taste "+" oder "-" gedrückt, 2 Sekunden später ändert sich die Zeit schnell, bis Sie die gewünschte Zeit erreicht haben, drucken Sie die Taste "SET", um sie innerhalb von 5 Sekunden zu bestäigen. Das Wort "OFF" wird aufhören zu blinken. TIMER OFF abbrechen: Drucken Sie die Taste "MENU", um die Funktion TIMER OFF aufzurufen und die Zeichen "OFF" blinken auf der Fernbedienung; drucken Sie die Taste "SET", bis die Zeichen "OFF" verschwinden.

CLOCK-Funktion

Mit der CLOCK-Funktion kann die Uhrzeit eingestellt werden. Im Status der CLOCK-Funktion blinkt das Symbol " 念 " auf der Fernbedienung. Drucken Sie die "+" oder "-" Taste innerhalb von 5 Sekunden, um die Uhrzeit einzustellen. Mit jedem Drucken der Taste "+" oder "-" wird die Uhrzeit um 1 Minute erhöht oder verringert. Wenn Sie die "+"- oder "-"-Taste gedrückt halten,ändert sich die Zeit 2 Sekunden später schnell. Lassen Sie die Taste los, wenn Sie die gewünschte Zeit erreicht haben, und drucken Sie die Taste "SET", um sie innerhalb von 5 Sekunden zu bestätigten. Das "Symbol hört auf zu blinken.

LED-Taste

Mit dieser Taste kann die LED-Beleuchtung auf dem Bedienfeld ein- oder ausgeschaltet werden.

TURBO-Taste

Drücken Sie im COOL- oder HEAT-Modus diese Taste, um in den schllen COOL- oder schellen HEAT-Modus zu wechseln. Das Symbol "drund auf der Fernbedienung angezeigt. Wenn diese Funktion aktiviert wird, lauft das Gerät mit sehr hoher Geblasegeschwindigkeit, um schnell zu kühlen oder zu heizen, damit sich die Umgebungstemperatur so schnell wie möglich der eingestillten Temperatur nähert.

Hinweis

Die Geblasestufe"ist bei einigen Modellen nicht verfügbar.
Die Geblasestufe""ist bei einigen Modellen identisch mit der Geblasestufe""

Funktionseinführung für Kombinationstanten Kindersicherungsfunktion

Drücken Sie gleichzeitig "+" und "-" um die Kindersicherung ein- oder auszuschalten. Wenn die Kindersicherung eingeschaltet ist, wird das Symbol " auf der Fernbedienung angezeigt. Wenn Sie die Fernbedienung bedieren, blinkt das Symbol " dreimal, ohne ein Signal an das Gerät zu senden.

Funktion zur Umschaltung der Temperaturanzeige

Drücken Sie im ausgeschalteten Zustand die Tasten "-" und "MODE" gleichzeitig, um die Temperaturanzeige zwischen ^ C und ^ umzuschalten.

WiFi-Funktion

Drücken Sie die Tasten "MODE" und "TURBO" gleichzeitig, um die WiFi-Funktion ein- oder auszuschalten. Wenn die WiFi-Funktion eingeschaltet ist, wird das "WiFi"-Symbol auf der Fernbedienung angezeigt; halten Sie die Tasten "MODE" und "TURBO" gleichzeitig 10 Sekunden lang gedrückt, die Fernbedienung sendet den WiFi-ResetCode und dann wird die WiFi-Funktion eingeschaltet. Die WiFi-Funktion ist nach dem Einschalten der Fernbedienung standardmäßig eingeschaltet.

Hinweis

• Diese Funktion ist nur bei einigen Modellen verfügbar

Auswechseln der Batterien in der Fernbedienung

1. Drücken Sie auf die Rückseite der Fernbedienung, die mit "®" gekennzeichnet ist, wie in der Abbildung gezeigt, und schieren Sie dann die Abdeckung des Batteriefachs in Pfeilrichtung hersa.
2. Ersetzen Sie zwei 7# (AAA 1,5V) Trockenbatterien und stellen Sie sicher, dass die "+"-Pole und "-"-Pole richtig positioniert sind.
3. Bringen Sie den Deckel des Batteriekastens wieder an.

Hinweis

• Richten Sie den Fernbedienungssignalgeber während des Betriebs auf das Empfangsfenster am Innengerät.
• Der Abstand zwischen Signalgeber und Empfangsfenster sollen nicht mehr als 8m betragen, und es sollten sich keine Hindernisse zwischen ihren befinden.
• Das Signal kann in einem Raum mit einer Leuchtstofflampe oder einem drahtlosen Telefon leicht gestört werden; die Fernbedienung sollte sich während des Betriebs in der Höhe des Innengerats befinden.
• Ersetzen Sie neue Batterien desselben Modells, wenn ein Austausch erforderlich ist.
• Wenn Sie die Fernbedienung über einen längeren Zeitraum nicht benutzen, behmen Sieitte die Batterien hereus.
• Wenn die Anzeige auf der Fernbedienung unscharf ist oder nicht angezeigt wird, ersetzen Sieitte Batterien.

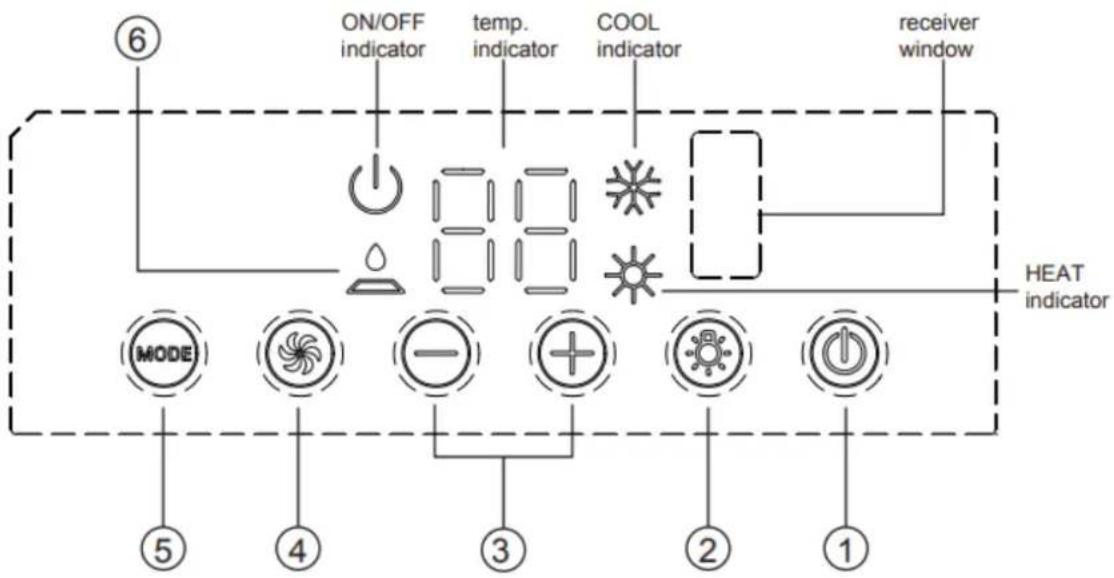

BEDIENFELD

Hinweis: Wenn die Fernbedienung nicht vorhanden ist, bedienen Sie das Bedienfeld.

1. ON/OFF-Taste Der Betrieb beginnt, wenn diese Taste gedruckt wird, und stoppt, wenn diese Taste erneut gedruckt wird

2. LIGHT-Taste Drücken Sie diese Taste, um die Displaybeleuchtung am Innengerät ein- oder auszuschalten.

3. (+/-) Taste
   Drücken Sie die + Taste, um die eingestellte (Betriebs-) Temperatur des Geräts zu erhöhen, und drücken Sie die - Taste, um die eingestellte (Betriebs-) Temperatur des Geräts zu senken. Der Temperatureinstellbereich reicht von 16 30^ (61~86 F)

4. Taste FAN SPEED (Geblasedrehzahl) Wahlen Sie nacheinander die Geblasedrehzahl LOW (niedrig), MED (mittel), HIGH (hoch) und TURBO (Turbo) (diese Funktion gilt für einen Teil der Modelle).

5. MODE-Taste Auswahl des Betriebsmodus, COOL, FAN, HEAT

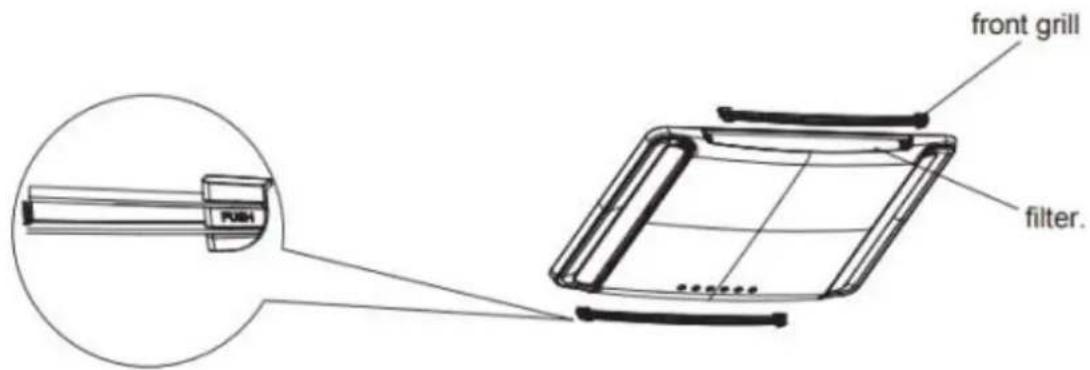

6. FILTER CHECK-Anzeige These Funktion erinnert davon, den Luftfilter zu reinigen (normale Wartung), um einen effizienteren Betrieb zu gewährleisten. Die Leuchte schaltet sich automatisch ein, wenn der Ventilator mehr als 250 Stunden in Betrieb ist. Wenn das Licht an ist, schalten Sie das Gerät aus und schalten Sie es aus,nehmen Sie den Luftfilter hereaus und reinigen Sieihn, setzen Sie den Luftfilter wieder ein, schalten Sie das Gerät ein und schalten Sie es ein, das Licht leuchtet immer noch, drücken Sie die + Taste für 5s, das Licht schaltet sich aus

INSTALLATIONSANWEISUNGEN

VOR DEM EINBAU

Testen Sie das Gerät bei ordnungsgemälter Stromzufuhr. Lesen Sie dazu den Abschnitt mit den Betriebsanweisungen in der Bedienungsanleitung
Manuelle Bedienung und Installation. Vergewisern Sie sich, dass alle Bedienelemente richtig Funktionieren, und trennen Sie dann die Verbindung zum Stromversorgung des Geräts.

WARNING

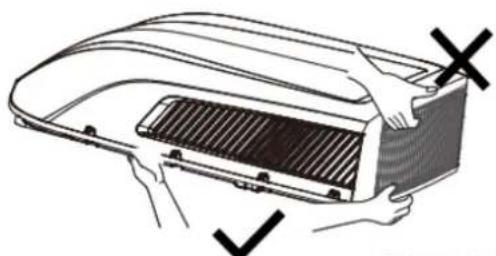

1. Bewegliche Teile konnen zu Verletzungen führen. Seien Sie beim Testen des Geräts vorsichtig. Betreiben Sie das Gerät nicht, wenn die äußere Abdeckung entfernt ist.

2. Das Außererat kann nicht in einer niedrigen Vertiefung des Fahrzeugdachs installiert werden. Es muss auf einer ebenen Fläche auf dem Fahrzeugdach montiert werden, um sicherzustellen, dass Regen, Autowaschwasser, Kondenswasser usw. reibungslos abfließen konnen. Um das Außererat herumarf sich kein Wasser ansammeln; andernfalls kommt es zu Fehlfunktionen oder Sicherheitsrisiken, da das Wasser in das Klimagerät eindringt.
   3.itte verwenden Sie fur die Installation die mitgelieferte Montageplatte; andernfalls kann es zu Fehlfunktionen oder Schaden kommt.

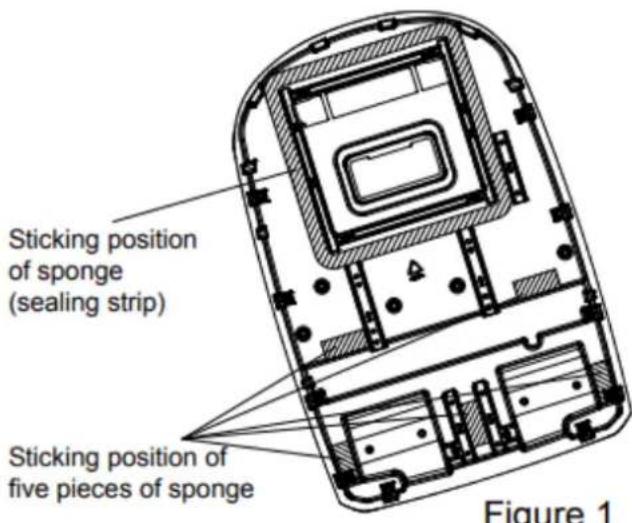

SCHRITT 1 - SCHWAMM (DICHTUNGSBAND) UND SCHWAMM AUF DAS AUSSENGERÄT KLEBEN

1. Säubern Sie vor dem Verkleben die Klebestelle (wie in Abbildung 1 dargestellt) am Gehäuse des Außsengerats, um sicherzustellen, dass die Klebestelle sauber ist;
2. Nehmen Sie ein Stück Schwamm (Dichtungsstreifen) und fünf Stück Schwamm aus dem Zubehör, freißen Sie das Papier auf der Klebeflüche ab undrichten Sie es an der Kante der Position aus, wie in Abbildung 1 gezeigt, um den Schwamm aufzukleben. Wenn der Schwamm (Dichtungsstreifen) beschädigt oder nicht richtig aufgeklebt ist, müssen Sieihn durch einen neuen ersetzen undihn richtig aufkleben;
3. Prufen Sie, ob der Schwamm (Dichtungsstreifen) und der Schwamm fest aneinander haften, und stellen Sie safer, dass sie nicht abfallen.

Figure 1

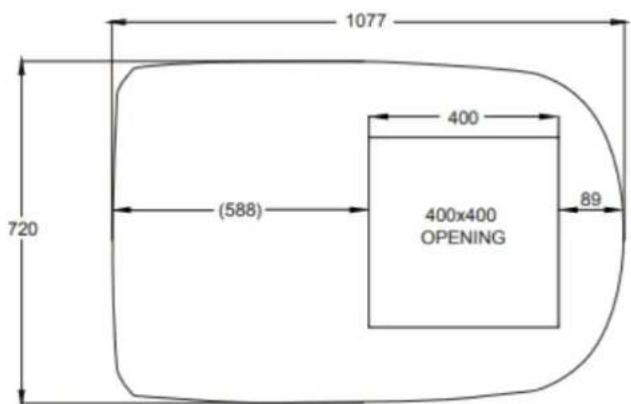

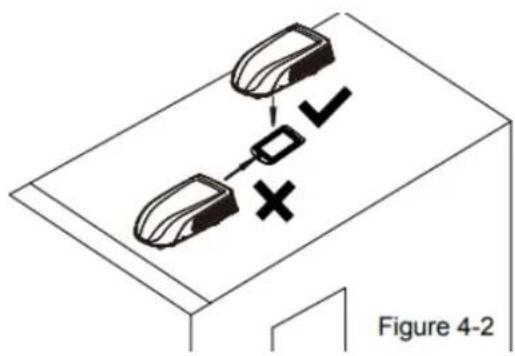

SCHRITT 2 - AUSWAHL EINES AUFSTELLUNGSORTES & INSTALLATION DER DACHKLIMAANLAGE

Ohre Klimaanlage wurde fur den Einsatz in Freizeitfahrzeugen entwickelt.

Prufen Sie das Fahrzeugdach, um festzustellen, ob es sowohl das Dachgerät als auch die Deckenmontage ohne zusätzliche Unterstützung tragen kann. Vergewissern Sie sich, dass der Deckenmontagebereich im Innenaum nicht mit bestehenden Strukturten kollidiert.

Sobald der Standort für Ihr Klimagerät festgelegt ist. Ein verstärktes und gerahmtes Dach. Es muss ein Loch geschritten werden (wenn kein Loch vorhanden ist, siehe FALL B) oder Sie konnen vorhandene Entlüftungslocher verwenden (siehe FALL A)

FALL A.

Wenn am gewünschten Montageort der Klimaanlage bereits eine Dachentlüftung vorhanden ist, müssen die folgenden Schritte durchgeführt werden:

1. Entfernen Sie alle Schrauben, mit denen die Dachluke am Fahrzeug befestigt ist. Entfernen Sie die Luftungsöffnung und alle zusätzlichen Verkleidungen. Entfernen Sie vorsichtig alle Kalkablagerungen rund um die Öffnung, so dass die Oberfläche frei ist.
2. Es kann notwendig sein, einige der alten Befestigungslöcher der Dachentlufung abzudichten, die außerhalb der Dichtung der Grundplatte der Klimaanlage liegen.
3. Überprüfen Sie die Grüße der Dachöffnung. Wenn die Öffnung kleiner als 400x400mm ist, muss die Öffnung vergroßert werden.

FALL B.

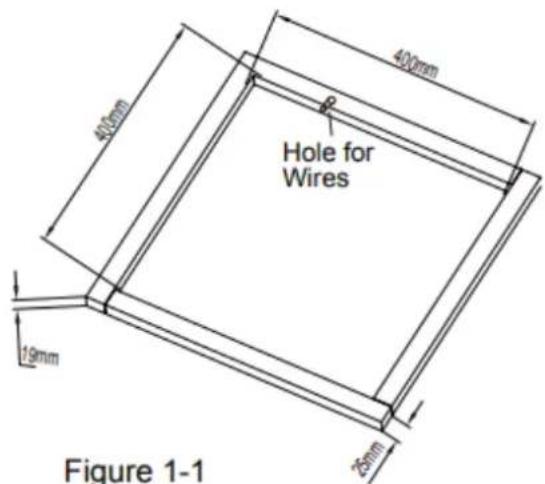

Wenn keine Dachentlufungsöffnung verwendet wird, muss eine neue Öffnung (siehe Abbildung 1-1) in das Fahrzeugdach geschritten werden. Eine entsprechende Öffnung muss auch in die Innenraumdecke des Fahrzeugs geschritten werden. Seien Sie beim Schneiden der Deckenöffnung vorsichtig, Denn wenn die Deckenöffnung mit Teppichboden ausgelegt ist, kann es zu Verwicklungen kommt. Nachdem die Öffnung im Dach und die Innendecke die richtige große haben, muss eine Rahmenkonstruktion zwischen der äußerten Dachfläche und der Innendecke angebracht werden. Die verstärkte Rahmenkonstruktion muss den folgenden Richtlinien entsprechen:

Figure 1-1

1. Sie muss in der Lage sein, sowohl das Gewicht der Dachklimaanlage als auch das der Innenaumdecke zu tragen.
2. Er muss in der Lage sein, die Dachaußenfläche und die Innendecke auseinanderzuhalten und zu stützen, so dass beim Zusammenenschrauben der Dachklimaanlage und der Deckenbaugruppe kein Einsturz erfolgt. Ein typischer Tragrahmen ist in Abbildung 1-1 dargestellt.
3. Es muss eine Öffnung durch den Rahmen für die Stromversorgungskabel vorhanden sein. Führten Sie die Stromversorgungskabel gleichzeitig mit der Montage des Tragrahmens durch den Rahmen.

MONTAGEVERFAHREN FÜR DIE MONTAGEPLATTE

Wenn das Dach bereits eine 400x400mm große Öffnung hat.

Wahlen Sie die Einbauposition für die Klimaanlage des Wohnmobils

These Montageplatte fur die Umschaltoffnung ist fur Gree-Klimagerate fur Freizeitfahrzeuge geeignet.

Die Öffnungsgröße der Einbauöffnung auf der Oberseite des Fahrzeugs muss 400 × 400 ~mm betragen.

Arbeitsweise:

1. Beseitigen Sie die Verunreinigungen um die Einbauöffnung auf der Oberseite des Fahrzeugs und halten Sie die Einbauoberfläche flach;
2. Prufen Sie, ob sich auf der Oberfläche der Einbaustelle Locher oder Rillen befinden. Wenn ja, führen Sie die Abdichtungsarbeiten durch, um ein Austreten von Wasser zu verhindern;
3. Füllen Sie die Rille auf der Oberfläche, wo die Montageplatte den oberen Teil des Fahrzeugs berührt, mit der ungehärten Dichtungsmasse (die maximale Dicke beträgt 1 cm); Wenn die Montageplatte auf dem Fahrzeugdach installiert ist, füllen Sie die Dichtungsmasse in den Spalt zwischen der Montageplatte und dem Fahrzeugdach. Die Montageplatte solle dicht mit dem Fahrzeugdach abschieden, um ein Austreten von Wasser zu verhinden.

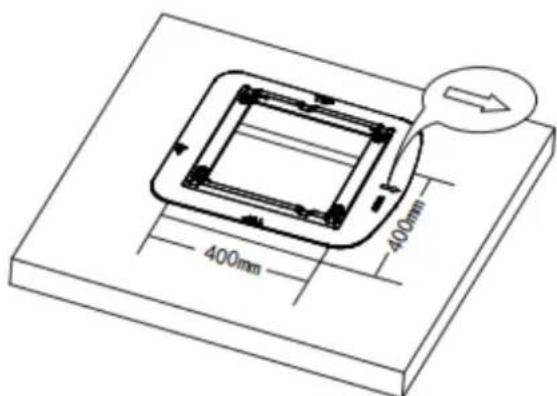

4. Installieren Sie es in der Öffnung auf der Oberseite des Fahrzeugs entsprechend der durch den Pfeil

Figure 1-2

angegebenen Richtung (die Richtung des Pfeils sollte mit dem Kopf des Fahrzeugs übereinstimmen).

VORSICHT

1. Die Aufdachklimaanlage muss auf einer ebenen Ebene von vorne nach hinten und von Seite zu Seite montiert werden, wenn das Fahrzeug auf einer ebenen Ebene geparkt ist. Abbildung 2 zeigt die maximal zulässigen Grade, in denen das Gerät über oder unter der Ebene montiert werden kann.

2. Wenn das Dach des Fahrzeugs so geeigt (nicht eben) ist, dass die Dachklimaanlage nicht innerhalb der maximal zulässigen Gradangaben montiert werden kann, muss eine äußere Ausgleichsscheibe hinzugeführten werden, um das Gerät eben zu machen. Eine typische Ausgleichsscheibe ist in Abbildung 3 dargestellt.

3. Nach dem das Klimagerät auf dem Dach nivelliert wurde, kann eine zusätzliche Unterfütterung über der Innendeckenbaugruppe erforderlich sein. Die Dachklimaanlage und die Innendeckenbaugruppe müssenrechtwinklig zueinander sein, bevor sie miteinander befestigt werden.
4. Nachdem der Bereich für die Montagebohrungen ordnungsgemäßVBoreitet wurde, entfern den Sie den Karton und die Transportunterlagen um die Dachklimaanlage. Hebien Sie das Gerat vorsichtig auf das Fahrzeugdach. Verwenden Sie zum Anheben nicht die auBere Kunststoffabdeckung. Setzen Sie die Dachklimaanlage auf dasVBoreitetete Montageloch.
5. Der vordere Teil des Außergerats der Klimaanlage muss in dieselbe Richtung wie das Fahrzeug zeigen, um den Windwiderstand zu verringn.

Hinweis: Abmessungen des Klimagerats (Dach des Geräts)
Figure 4

Figure 4-1

1. Öffnen Sie die Verpackung und nehmen Sie das Außereräthereaus.

a) Wenn Sie das Außererat nach dem Auspacken Herausnahmen, haben Sie das Luftauslassgitter auf der Rückseite des Außergehäuses nicht an (siehe Abbildung 4-1).

1. Setzen Sie das Außererat auf die Montageplatte der Umschaltöffnung.

a) Hebien Sie das Außeragerät an. Wahrend des Transports ist es strengstens untersagt, das Kunststoffgehäuse des Außergeräts der Klimaanlage anzuheiten.

b) Setzen Sie es auf die Montageplatte derVBoreiteten Umschalttoffnung, so dass die Dichtungsleiste des Außergerats mit der Nut auf der Oberflache der Montageplatte übereinstimmt. Ziehen Sie das Außergerat nicht. Andernfalls kann die Dichtung abfallen.

SCHRITT 4 - MONTAGE DER DECKENKONSTRUKTION

Vergewissern Sie sich, dass Sie die Dachklimaanlage und die Innendeckenbaugruppe richtig aufeinander abgestimmten haben. Vorsicht vor dem Festziehen der Schrauben:

1. Die anwendbare Dicke des Fahrzeugdachs reicht von 30mm bis 80mm .
2. Drehen Sie die vier Schrauben vor dem Anziehen von Hand ein und verhindern Sie ein gewaltsames Eindrehen.
3. Beim Einschrauben von Schrauben konnen Sie ein automatisches Werkzeug verwenden. Ziehen Sie eine Schraube nicht vollständig an undziehen Sie dann andere Schrauben fest,um ein Verkleben des Gewindes zu vermeiden.
4. Das maximale Anzugsdrehmoment reicht von 2,3Nm 2,5Nm

Die folgenden Schritt-für-Schritt-Anweisungen müssen in der folgenden Reihenfolge ausgeführrt werden, um eine ordnungsgemäß

1. Nehmen Sie die Deckeneinheit vorsichtig aus dem Karton.
2. Entfernen Sie das Deckengitter von der Deckenmontage.

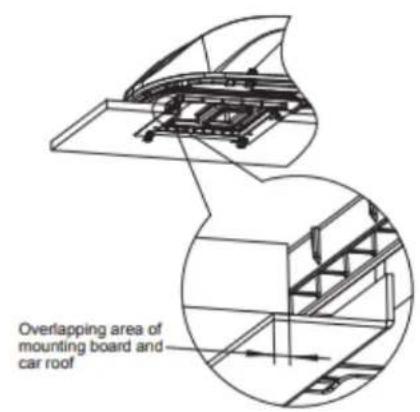

3. Tragen Sie dann das Außererat auf das Fahrzeugdach undrichten Sie es an den Öffnungen auf dem Fahrzeugdach aus. Verwenden Sie 2 Sätze Montageplatten und 4 Schraubbolzen, um das Außererat zu montieren. Bei der Montage der Montageplatte müssen die Löscher der 4 langen Schrauben zunachst mit den 4 Lächern des Adapters ausgerichtet werden, und dann müssen die oberen Flächen an der Unterkante der beiden Montageplatten mit der Unterseite des Fahrzeugdachs überlappen. (Siehe Abbildung 5).
4. Sie müssen die Montageschrauben von Hand anziehen (einschrauben), um ein Überdrehen zu vermeiden. DIE MONTAGEBOLZEN DURFEN NICT MIT EINER DRUCKLUFTPISTOLE ANGEZOGEN WERDEN. Die

Montageschrauben sollenen angezogen werden. Der Vorgang ist abgeschlussen, wenn die Dichtung der Bodenplatte gleichmäßig zusammengedruckt wurde.

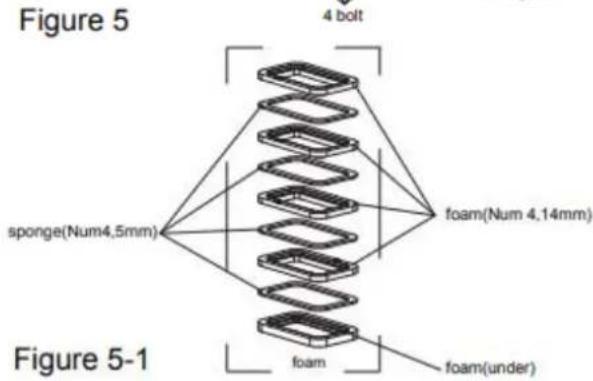

1. Montieren Sie vor der Installation der Luftkanalbaugruppe des Innengerats der Klimaanlage für Wohnmobile die Schaumstoffbaugruppe entsprechend der Dicke des Fahrzeugdachs. Verwenden Sie nach der simulierten Installation eine angemessene Menge an Schwamm und Schaumstoff. Kleben Sie die Schwamm- und Schaumstoffeinheit mit doppelseitigem Klebeband (vom BenutzerVBereitet) (siehe Abbildung 5-1, Abbildung 5-2)

2. Bringen Sie die Schaumstoffeinheit an der Luftkanalbaugruppe an. Befestigen Sie die Luftkanalbaugruppe mit 4 Schraubenbolzen an der Montageplatte. Prufen Sie nach dem Anschluss des Außergerats an das Innengerat, ob sich die Schaumstoffbaugruppe gelost hat (siehe Abbildung 5).

Figure 5-2

SCHRITT 5 - ELEKTRISCHE VERKABELUNG

VERLEGUNG VON 220-240-V-WECHSELSTROMKABELN WARNING

Vergewissern Sie sich, dass die Stromzufahr zum Gerät unterbrochen ist, bevor Sie Arbeiten am Gerät durchführren, um die Möglichkeit eines Stromschlags oder einer Verletzung und/oder einer Beschädigung des Geräts zu vermeiden. Wenn der innere Deckenmontagerahmen ordnungsgemäß an der Aufdachklimaanlage befestigt ist, müssen die folgenden elektrischen Anschüsse vorgenommen werden.

1. Wie in Abbildung 6 dargestellt, hat das Außererat zwei Satze von abgehenden Drahten,)namlich das Netzkabel (Hochstrom) und die Steuersignalleitungen. Das erste Kabel sollte direkt an die Stromversorgungsklemme angeschlossen werden, während das zweite Kabel an das Steuersignalkabel des Innengerats angeschlossen werden sollente.
2. Wie in Abbildung 7 dargestellt, verfügt das Innengerät über einen Satz Steuersignalkabel mit insgesamt 1 Verdrahtungsklemen.
3. Verbinden Sie die Anschlussklemmen von Innengerat und Außergerät, siehe Abbildung 8.

Figure 7

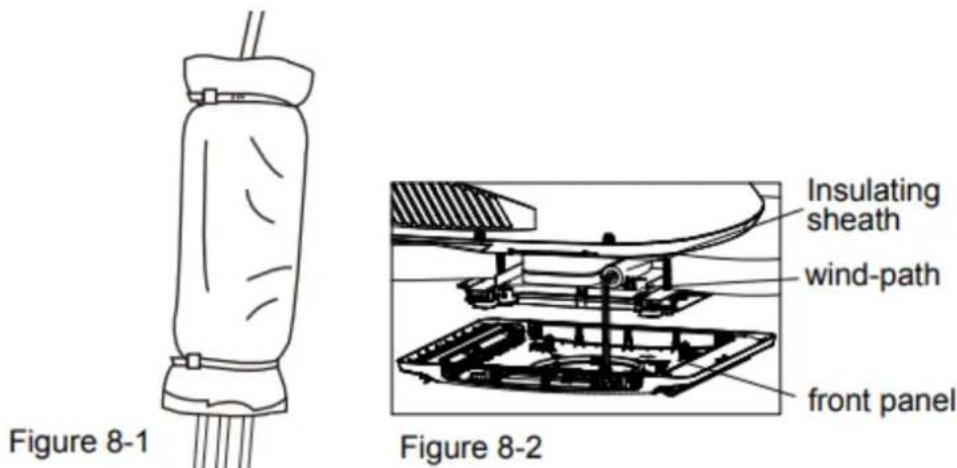

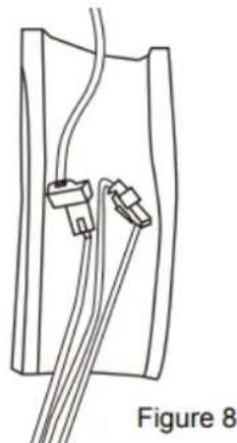

1. Verwenden Sie eine Schutzhülle, um die Anschlussklemme zu umwickeln, kleben Sie die Schutzhülle auf und verwenden Sie dann einen Kabelbinder, um sie fest zu bündeln.

Anmerkung:

1. Die Befestigung des Kabels muss an beiden Enden der Verdrahtungsklemme erfolgen.
2. Bevor Sie die Frontplatte des Innengerats montieren, legen Sie den Wärmeschutzmantel auf die Oberseite des Luftkanals.

SCHRITT 6 - FERTIGSELLUNG DER INSTALLATION

Um die Installation und den Systemcheck abzuschlieben, müssen die folgenden Schritte durchgeführt werden

1. Überprüfen Sie die Position des Thermostats. Vergewissern Sie sich, dass der Thermostat durch die Halteführung geführt wird und keine Metallfläche berührt.

2. Befestigen Sie das Deckengitter mit 4 Schrauben am Windkanal der Deckenmontage. (siehe Abbildung 9).

3. Bringen Sie den gesunden Filter und das Luftinlassgitter an. Drücken Sie "PUSH" und verriegeln Sie mit den Klammern.
4. Schalten Sie die Stromversorgung ein und prufen Sie, ob das Gerät faktioniert oder nicht.
5. Wenn nach der Montage des Innengerats der Abstand zwischen der Platte und der Oberseite des Fahrzeugs nicht gleichmäßig ist, bitten Sie den Hersteller,ihn entsprechend dem Montagestatus anzupassen.

ANLEITUNG ZUR FEHLERSUCHE

Wenn Sie Probleme mit der Klimaanlage Ihres Wohnmobils haben, lessen Sie diese Anleitung, bevor Sie sich an ihren Kundendienst wenden.

Probleme	Mögliche Ursache	Lösung
Das Gerät kann nicht starten	Das Gerät ist möglicherweise nicht richtig an das Stromnetz angeschlossen.	Überprüfen Sie die Stromversorgung des Fahrzeugs und stellen Sie sicher, dass diese korrekt ist.
Das Gerät kann den Raum nicht kühlen	Die Klimaanlage auf dem Dach ist nicht etwa.	Montieren Sie die Dachklimaanlage so waagerecht wie möglich von vorne nach halten und von Seite zu Seite, wenn das Fahrzeug gek Parkt ist. Stellen Sie sicher, dass die Klimaanlage korrekt und waagerecht montiert ist.
	Die Temperatur ist zu hoch eingestellt.	Stellen Sie die Fernbedienung auf eine niedrigere Temperatur ein.
	Der Luftfilter ist verschmutzt.	Entfernen und reinigen Sie den Filter.
	Der Raum war bereits sehr heiß, bevor das Gerät eingeschaltet wurde.	Lassen Sie dem Gerät genügend Zeit, um den Raum zu kühlen.
Das Gerät macht Gerausche	Das Gerät macht klick und gluckst.	These Geräusahe sind beim Betrieb des Geräts normal.
Im Gerät tropfth Wasser	Die Dichtung der Bodenplatte ist nicht gleichmäßig zusammengelegt.	Die Montageschrauben sollenn möglichmäßig angezogen werden, indem die Dichtung der Bodenplatte zusammengelegt wird.
Das Gerät hat Eis oder Reif auf den Spulen	Die Temperatur im Inneren ist niedrig.	Wahlen Sie den FAN-Modus mit der Lüftergeschwindigkeit HIGH.
	Der Filter ist verschmutzt.	Entfernen und reinigen Sie den Filter

FEHLERCODE

Wenn das Klimagerät eine Störung aufweist, werden Fehlercodes (die auch nach erneutem Einsatznicht verschwinden) auf dem Klimagerät angezeigt: C^ , E^ , F^ , H^ , L^ , P^ , U^ , J^ , e^ ("" steht für Zahlen oder letters) (except für den in der Bedienungsanleitung eingeführten Funktionsanzeigecode.itte schalten Sie das Gerät aus und wenden Sie sich an das von Gree benannte Wartungszentrum.

NORMALE WARTUNGSVERFAHREN

Tätigkeit	Frequenz
Entfernen Sie die Abdeckung und waschen Sie die Kondensatorspule	Zweimal im Jahr.
Reinigen Sie den Filter (je nach Luftqualität kann eine früfigere Reinigung erforderlich sein)	Wenn die Leuchte FILTER CHECK der Klimaanlage aufleuchtet

WIE MAN DEN LUFTFILTER AUSBAUT

Drücken Sie beide Seiten des Luftinlassgitters auf die mit "PUSH" markierten Stellen. Öffnen Sie das Ansauggitter und nehmen Sie dann den gesunden Filter hereus.

WIE MAN DEN LUFTFILTER REINIGT

Waschen Sie den Staub von den Luftfiltern mit sauberem Wasser ab oder saugen Sie den Filter mit einem elektrischen Haushaltsstaubsauger ab.

WARNING

DIE NICTBEACHTUNG DER ANWEISUNGEN KANN ZU SCHWEREN VERLETZUNGEN FUHREN

1. Berühren Sie die Kondensatorklemmen nicht ohne die elektrische Entladung, der Kondensator kann immer noch die hohe Spannung haben, obwohl die Stromversorgung ausgeschaltet ist
2. Seien Sie vorsichtig, wenn Sie das Kühlsystem warten, das einen hohen Innendruck aufweist.
3. Blockieren Sie den Filter und den Innenlufteinlass nicht zu sehr, um ein Austreten von Wasser zu verhindern.

FACHHANDBUCH

Eignungsanforderungen für Wartungspersonal (Reparaturen sollenn nur von Fachleuten durchgefuhrt werden).

1. Jede Person, die an einem Kaltemittelkreislauf arbeitet oder in diesen einbricht, sollte im Besitz eines gultigen Zertifikats einer von der Industrie akkreditierten Bewertungsstelle sein, das ihre Kompetenz zum sicheren Umgang mit Kaltemitteln gemäß einer von der Industrie anerkannten Bewertungsspezifikation bestätigt.
2. Die Wartung darf nur gemäß den Empfehlungen des Geräteherstellers durchgeführt werden. Wartungs- und Reparaturarbeiten, die die Hilfe anderer Fachkräfte erfordern, sind unter der Aufsicht einer für den Umgang mit brennbaren Kaltemitteln zuständigen Person durchzuführen.

Sicherheitsvorbereitungsarbeiten

Die maximale Kaltemittelfullmenge ist in der folgenden Tabelle angegeben (Hinweis: Die Fullmenge von R32 ist dem Typenschild zu entnahmen).

Raumfläche (m2)	/	4	7	10	15
Maximale Ladung (kg)	<1.224	2.50	3.31	3.96	4.85

Vor Beginn von Arbeitsen an Anlagen, die brennbare Kältemittel enthalten, sind Sicherheitsüberprüungen erforderlich, um saferzustellen, dass die Entzündungsgefahr minimiert wird. Bei Reparaturen an der Kälteanlage sind vor der Durchführung von Arbeitsen an der Anlage die folgenden Vorsichtsmaßnahmen zu beachten.

• Arbeitsverfahren

Die Arbeiten müssen nach einem kontrollierten Verfahren durchgeführt werden, um das Risiko des Vorhandenseins von entflammbaren Gasen oder Dämpfen während der Arbeiten auf ein Minimum zu reduzieren.

• Allgemeiner Arbeitsbereich

Das gesamte Wartungspersonal und andere Personen, die in der Umgebung arbeiten, müssen über die Art der durchzuführenden Arbeiten unterrichtet werden. Arbeiten in beengten Räumen sind zu vermeiden. Der Bereich um den Arbeitsbereich muss abgespeirt werden. Es ist saferzustellen, dass die Bedingungen innerhalb des Berechs durch die Kontrolle von brennbarem Material sichere gemacht wurden.

• Prüfung auf Vorhandensein von Kältemittel

Der Bereich muss vor und während der Arbeiten mit einem geeigneten Kaltemittel-Detektor überprüft werden, um sicherzustellen, dass der Techniker auf potenziell gifting oder entflammbare Atmosphären aufmerksam ist. Vergewissern Sie sich, dass das verwendete Lecksuchgerät für alle anwendbaren Kaltemittel geeignet ist, d. h. nicht funkensprühend, ausreichend abgedachtet oder eigensicher.

• Vorhandensein eines Feuerlöschers

Wenn heiße Arbeiten an der Kühleinrichtung oder an zugehörigen Teilen durchgefuhrt werden sollen, muss eine geeignete Feuerlöschausrüstung zur Verfugung stehen. Halten Sie einen Trockenpulver- oder CO2-Feuerlöscher in der Höhe des Beschickungsbereichs bereit.

Keine Zündquellen

Niemand, der Arbeiten an einer Kälteanlage durchfuhrt, bei denen Rohrleitungen freigelegt werden, darf Zündquellen in einer Weise verwenden, die zu einer Brand- oder Explosionsgefahr führen kann. Alle möglichen Zündquellen, einschließlich Zigarettenrauch, sind in ausreichendem Abstand vom Ort der Installation, der Reparatur, des Ausbau und der Entsorgung zu halten, bei denen möglicherweise Kätemittel in den umgebenden Raum freigesetzt werden kann. Vor Beginn der Arbeiten ist der Bereich um das Gerät herum zu untersuchen, um sicherzustellen, dass keine brennbaren Gefahren oder Zündgefahren bestehen. "Es sind Rauchverbotsschilder anzubRINGen.

• Belüfteter Bereich

Vergewissern Sie sich, dass sich der Bereich im Freien befindet oder dass er ausreichend beluft ist, bevor Sie in das System eindringen oder heute Arbeiten durchführren. Eine gewisse Beluftung muss während der Durchführung der Arbeiten aufrechtenhalten werden. Die Beluftung sollte freigesetztes Kaltemittel safer zerstreuen und es vorzugsweise nach außen in die Atmosphäre ableiten.

• Kontrolle der Kühlanlagen

Wenn elektrische Bauteile ausgetauscht werden, müssen sie für den Zweck geeignet sein und den richtigen Spezifikationen entsprechen. Die Wartungs- und Instandhaltungsrichtlinien des Herstellers sind stets zu befolgen. Im Zweifelsfall ist die technische Abteilung des Herstellers um Hilfe zu bitten.

Bei Anlagen, die brennbare Kältemittel verwenden, sind die folgenden Kontrollen durchzuführen:

Die tatsächliche Kältemittelfällung richtet sich nach der Raumgroße, in der die kaltemittelhaltigen Teile installiert sind;
- Die Luftungsanlagen und -auslasse Funktionieren ordnungsgemäß und sind nicht verstopf;
- Bei Verwendung eines indirekten Kuhlkreislaufs ist der Sekundärkreislauf auf das Vorhandsein von Kältemittel zu überprüfen;
Die Kennzeichnung der Geräte muss weiterhin sightbar und lesbar sein. Unleserliche Markierungen und Schilder sind zu korrigieren;
Die kaltemittelleitungen oder -bauteile werden so verlegt, dass es unwahrscheinlich ist, dass sie mit Stoffen in Berührung kommt, die kaltemittelhaltige Bauteile angreifen, es sei dann, die Bauteile sind aus Werkstoffen hergestellt, die von Natur aus korrosionsbestandig sind, oder sie sind in geeigneter Weise gegen eine solche Korrosion geschützt.

• Kontrolle der elektrischen Geräte

Reparatur- und Wartungsarbeiten an elektrischen Bauteilen müssen erstene Sicherheitsüberprüfungen und Inspektionsverfahren für die Bauteile umfassen. Liegt ein Fehler vor, der die Sicherheit beeinträchtigen konnte, so daß der Stromkreis erst dann wieder mit Strom versorgt werden, wenn der Fehler zufriedenstellend behoben ist. Kann der Fehler nicht sofort behoben werden, ist es aber notwendig, den Betrieb fortzusetzen, so ist eine angemessene Übergangslösung zu wahlen. Dies ist dem Eigentümer des Geräts mitzuteilen, damit alle Beteiligten informiert sind.

Die anfänglichen Sicherheitsüberprüfungen umfassen:

Die Kondensatoren müssen auf sichere Weise entladen werden, um die Möglichkeit von Funkenbildung zu vermeiden;
- dass beim Aufladen, Wiederherstellen oder Spulen des Systems keine stromfuhrenden elektrischen Bauteile und Leitungen freiliegen;
- Die Kontinuität der Erdungsverbindung muss gewährleistet sein.

Reparaturen an versiegelten Bauteilen

Bei Reparaturen an versiegelten Bauteilen sind vor dem Entfernen versiegelter Abdeckungen usw. alle Stromversorgungen von den Geräten, an denen gearbeitet wird, zu trennen. Ist es unbedingt erforderlich, dass die Geräte während der Wartungsarbeiten mit Strom versorgt werden, so ist an der kritischsten Stelle eine ständig Funktionierende Leckanzeigevorrichtung anzubRINGen, die vor einer potenziell gefährlichen Situation warnt. Es ist besonders darauf auf zu achten, dass bei Arbeiten an elektrischen Bauteilen das Gehäuse nicht so verändert wird, dass der Schutzgrad beeinträchtigt wird. Dies gilt z. B. für Schäden an Kabeln, eine zu große Anzahl von Anschlüssen, Klemmen, die nicht den Originalspezifikationen entsprechen, Schäden an Dichtungen, falsches Anbringen von Verschraubungen usw.

• Stellen Sie sicher, dass das Gerät sicher montiert ist.
• Es ist sicherzustellen, dass die Dichtungen oder Dichtungsmaterialien nicht soweit abgebaut sind, dass sie nicht mehr den Zweck erfüllen, das Eindringen entzündlicher Atmosphären zu verhindern. Die Ersatzteile müssen den Spezifikationen des Herstellers entsprechen.

HINWEIS: Die Verwendung von Silikondichtmittel kann die Wirksamkeit einiger Arten von

Lecksuchgeräten beeinträchtigen. Eigensichere Komponenten müssen vor Arbeiten an ihren nicht isoliert werden.

Reparatur an eigensicheren Komponenten

Legen Sie keine dauerhaften induktiven oder kapazitäten Lasten in den Stromkreis ein, ohne sicherzustellen, dass diese die für das verwendete Gerät zulässige Spannung und Stromstärke nicht überschreiben.

Eigensichere Bauteile sind die einzigen, an denen unter Spannung gearbeitet werden kann, wenn eine entflammbare Atmosäre vorhanden ist. Das Prüfgerät muss die richtige Nennleistung haben.

Ersetzen Sie Bauteile nur durch vom Hersteller angegebene Teile. Andere Teile konnen dazu führen, dass sich bei einem Leck das Kältemittel in der Atmosäre entzündet.

Verkabelung

Es ist zu prufen, ob die Verkabelung keinem Verschleiß, keiner Korrosion, keinem übermaßigen Druck, keiner Vibration, keinen scharfen Kanten oder anderen nachteiligigen Umwelteinflüssen ausgesetzt ist. Bei der Prüfung sind auch die Auswirkungen von Alterung oder ständiger Vibration durch Quellen wie Kompressoren oder Ventilatoren zu berücksichtigten.

Erkennung von brennbaren Kältemitteln

Unter keinen Umständen dürfen bei der Sueche nach Kältemittellecks oder deren Aufspūren potentielle Zündquellen verwendet werden. Ein Halogenidbrenner (oder ein anderer Detektor mit offener Flamme) darf nicht verwendet werden.

Methoden zur Lecksuche

Die folgenden Lecksuchmethoden werden für alle Kältemittelsysteme als akzeptabel angesehen. Elektronische Lecksuchgeräte können zum Aufspären von Kältemittellecks verwendet werden, aber bei brennbaren Kältemitteln ist die Empfindlichkeit möglicherweise nicht ausreichend oder muss neu kalibriert werden. (Die Lecksuchgeräte müssen in einem kältemittelfreien Bereich kalibriert werden.) Stellen Sie sicher, dass der DetECTOR keine potenzielle Zündquelle darstellt und für das verwendete Kältemittel geeignet ist. Lecksuchgeräte sind auf einen Prozentsatz der LFL des Kältemittels einzustellen und auf das verwendete Kältemittel zu kalibrieren, und der entsprechende Gasanteil (maximal 25%) ist zu bestätigen.

Lecksuchflüssigkeiten sind für die meisten Kältemittel geeignet, noch sollte die Verwendung von chlorhaltigen Reinigungsmitteln vermieden werden, da das Chlor mit dem Kältemittel reagieren und die Kupferrohrleitungen korrodieren kann.

Bei Verdacht auf ein Leck mussen alle offenen Flammen entfernt/gelöscht werden.

Wird ein Kältemittelleck festgestellt, das ein Hartlöten erforderlich macht, muss das gesamte Kältemittel aus dem System zurückgewonnen oder (durch Absperrventile) in einem von der Leckstelle entfernten Teil des Systems isoliert werden. Bei Geräten, die entflammbare Kältemittel enthalten, muss das System vor und während des Lötvorgangs mit sauerstofffreiem Stickstoff (OFN) durchspült werden.

Entfernung und Evakuierung

Beim Aufbrechen des Kältemittelkreislaufs zur Durchführung von Reparaturen - oder zu anderen Zwecken - sind die üblichen Verfahren anzuwenden. Bei entflammbaren Kältemitteln ist es jedoch wichtig, dass die Beste Praxis befolgrt wird, da die Entflammbarkeit eine Rolle spiel. Das folgende Verfahren ist zu befolgen:

Kältemittel entfernen;
- den Kreislauf mit Inertgas spulen; evakuierten;
- erneut mit Inertgas spulen;
- Offnen Sie den Stromkreis durch Schneiden oder Lieten.

Die Kältemittelfüllung muss in die richtigen Rückgewinnungsflaschen zurückgeführrt werden. Bei Geräten, die entflammbare Kältemittel enthalten, muss das System mit OFN "gesplift" werden, um das Gerät sicheren zu machen. Diese Vorgang muss möglicherweise mehrmals wiederholt werden. Druckluft oder Sauerstoff dürfen nicht zum Spüssen von Kältemittelsystemen verwendet werden.

Bei Geräten, die entflammbare Kältemittel enthalten, ist das Spülen dadurch zu erreichen, dass das Vakuum im System mit OFN gebrochen und das System weiter befüllt wird, bis der Arbeitsdruck erreicht ist, dann in die Atmosäre entluftet und schließlich bis zum Vakuum abgesaugt wird. Diese Vorgang ist so lange zu wiederholen, bis sich kein Kältemittel mehr im System befindet. Wenn die letzte OFN-Fullung verbraucht ist, muss das System auf atmosφärischen Druck entluftet werden, damit die Arbeiten durchgeführt werden können. Diese Vorgang ist unbedingt erforderlich, wenn Lötarbeiten an den Rohrleitungen durchgeführt werden sollen.

Stellen Sie safer, dass sich der Auslass der Vakuumpumpe nicht in der Nähe von Zündquellen befindet und dass eine Belüftung vorhanden ist.

Verfahren zur Gebührenerhebung

Zusätzlich zu den herkömmlichen Ladeverfahren sind die folgenden Anforderungen zu erfüllen

• Achten Sie daraufuf, dass es bei der Verwendung von Einfullvorrichtungen nicht zu einer Verunreinigung der verschiedene Kältemittel kommt. Schläuche oder Leitungen müssen so kurz wie möglich sein, um die Menge des darin enthaltenen Kältemittels zu minimieren.
  Die Flaschen sind aufrecht zu halten.
  Vergewisern Sie sich, dass das Kuhlsystem geerdet ist, bevor Sie das System mit Kaltemittel fullen.
• Kennzeichnen Sie das System, wenn der Ladevorgang abgeschlossen ist (falls noch nicht geschehen).
• Es ist entsprechendes darauf zu achten, dass das Kühlsystem nicht überfüllt wird.

Vor dem Wiederauffullen des Systems ist eine Druckprüfung mit dem entspruchenden Spülgas durchzuführen. Nach Beendigung des Füllvorgangs, jedoch vor der Inbetriebnahme, ist das System auf Dichttheit zu prufen. Vor dem Verlassen der Baustelle ist eine weitere Dichttheitsprüfung durchzuführen.

Stilllegung

Vor der Durchführung these Verfahrens ist es wichtig, dass der Techniker mit der Anlage und allen Einzelheiten vertraut ist. Es wird als gute Praxis empfohlen, alle Kätemittel sicher zurückzugewinnen. Vor der Durchführung der Maßnahme ist eine Öl- und Kätemittelprobe zu entnahmen, falls eine Analyse vor der Wiederverwendung des rückgewonnenen Kätemittels erforderlich ist. Es ist wichtig, dass vor Beginn der Arbeiten Strom zur Verfügung liegt.

a. Machen Sie sich mit dem Gerät und seiner Bedienung vertraut.
b. System elektrisch isolieren.
c. Vergewissern Sie sich vor der Durchführung des Verfahrens, dass:

a. bei Bedarf mechanische Handhabungsgeräte für die Handhabung von Kältemittelflaschen zur Verfugung stehen;
b. alle personlichen Schutzausrustungen vorhanden sind und korrekt verwendet werden;
c. der Verwertungsprozess wird jederzeit von einer kompetenten Person überwacht;
d. die Rückgewinnungsgerate und -flaschen den entsprechenden Normen entsprechen.

d. Kältemittelsystem abpumpen, wenn möglich.
e. Wenn ein Vakuum nicht möglich ist, bauen Sie einen Verteiler, damit das Kaltemittel aus verschiedene Teilen des Systems entfernt werden kann.
f. Vergewissern Sie sich, dass der Zylinder auf der Waage liegt, bevor die Rückgewinnung erfolgt.
g. Starten Sie das Rückgewinnungsgerät und arbeiten Sie nach den Anweisungen des Herstellers.
h. Die Flaschen dürfen nicht überfüllt werden. (Nicht mehr als 80% des Volumens der Flüssigkeitsfällung).
i. Überschreiben Sie nicht den maximalen Betriebsdruck der Flasche, auch nicht vorübergehend
j. Wenn die Flaschen ordnungsgemäß gefüllt und der Prozess abgeschlossen ist, stellen Sie safer, dass die Flaschen und die Ausrüstung unverzüglich vom Standort entfernt und alle Absperrventile an der Ausrüstung geschlossen werden.
k. Zurückgewonnenes Kaltemittelarf nicht in ein anderes Kaltesystem eingeult werden, bevor es gereinigt und überprüft wurde.

Kennzeichnung

Die Geräte sind mit einem Etikett zu versehen, aus dem hervorgeht, dass sie außer Betrieb genommen und das Kaltemittel entleert wurde. Das Etikett muss datiert und unterzeichnet sein. Bei Geräten, die entflammbare Kaltemittel enthalten, ist sicherzustellen, dass die Geräte mit Etiketten versehen sind, auf denen angegeben ist, dass sie entflammbares Kaltemittel enthalten.

Erholung

Be der Entnahme von Kaltemittel aus einer Anlage, sei es zu Wartungszwecken oder zur Außerbetriebnahme, wird empfohlen, das gesamte Kaltemittel sicher zu entfern.

Achten Sie beim Umfullen von Kältemittel in Flaschen darauf, dass nur geeignete Kältemittel-

Rückgewinnungsflaschen verwendet werden. Vergewissern Sie sich, dass die richtige Anzahl von Zylindern für die gesamte Systemfällung zur Vergebung steht. Alle zu verwendenden Flaschen sind für das zurückgewonnene Kaltemittel bestimmt und für these geskennzeichnet (d. h. spezielle Flaschen für die Rückgewinnung von Kaltemittel). Die Flaschen müssen komplett mit Druckminderungsventil und zugehörigen Absperrventilen in einwandfreiem Zustand sein. Leere Rückgewinnungsflaschen werden vor der Rückgewinnung evakuiert und, wenn möglich, gekühlt.

Die Rückgewinnungsanlage muss sich in einem guten Zustand befinden und mit einer Anleitung für die vorhandene Anlage versehen sein; sie muss für die Rückgewinnung aller geeigneten Kaltemittel geeignet sein, gegebenenfalls auch für brennbare Kaltemittel. Außer dem muss ein Satz geeichter Waagen vorhanden und in gutem Zustand sein. Die Schläuche mussen vollständig mit leckfrei den Trennkupplungen versehen und in gutem Zustand sein. Vor der Verwendung des Rückgewinnungsgeräts ist zu prufen, ob es sich in einwandfreiem Zustand befindet, ordnungsgemäß gewartet wurde und ob alle zugehörigen elektrischen Bauteile versiegelt sind, um eine Entzündung im Falle einer Kaltemittelfreisetzung zu verhindern. Wenden Sie sich im Zweifelsfall an den Hersteller.

Das zurückgewonnene Kaltemittel ist in der richtigen Rückgewinnungsflasche an den Kaltemittelllieferanten zurückzusenden, und es ist ein entsprechender Abfallübernahmeschein auszustellen. Mischen Sie keine Kaltemittel in Rückgewinnungsanlagen und insbesondere nicht in Flaschen.

Wenn Kompressoren oder Kompressorole ausgebaut werden sollen, muss sichergestellt werden, dass sie auf ein akzeptables Niveau evakuiert wurden, um sicherzustellen, dass kein brennbares Kältemittel im Schmiermittel verbleibt. Der Evakuierungsprozess muss vor der Rückgabe des Verdichters an den Lieferanten durchgeführt werden. Zur Beschleunigung these Vorgangs darf das Verdichtergehause nur elektrisch beheizt werden. Wenn Öl aus einem System abgelassen wird, muss dies auf sichere Weise geschehen

These Kennzeichnung weist daraufhin, dass these Produkt in der EU nicht zusammen mit anderen Hausmull entsorgt werden darf. Um möglich Schaden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, recyclen Sie es verantwortungsbewusst, um die nachhaltige Wiederverwendung von Materialressourcen zu fordern. Um ihr gebrauchtes Gerät zurückzugeben, nutzen Sieitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Handler, bei dem das Produkt gekauft wurde. Er kann these Produkt fur ein umweltgerechtes Recycling entgegenhalten. R32: 675

FRANÇAIS

Contenu

QUELQUES MOTS SUR VOTRE NOUVELLE UNITE DE CLIMATISATION 82

DONNÉES ÉLECTRIQUES 83

SCHEMA ELECTRIQUE 84

LISTED'EMBALLAGE 85

NOM DES PIECES 86

FONCTIONNEMENT DE LA TELÉCOMMANDE SANS FIL 87

PANNEAU DE CONTROL 91

INSTRUCTIONS D'INSTALLATION 92

É TAPE 1 - COLLER L'EPONGE (BANDE D'ETANCHÉ ITE) ET L'É PONGE SUR L'UNITE EXTÉRIÉURE. 93

ÉTAPE 2 - CHOIX DU LIEU D'INSTALLATION ET INSTALLATION DU CLIMATISEUR DE TOIT 93

ETAPE 3 - MONTAGE DE L'UNITÉ EXTERIEURE. 96

ETAPE 4 - INSTALLATION DE L'ASSEMBLAGE DU PLAFOND 96

ETAPE5-CABLAGE ELECTRIQUE. 97

ETAPE6-TERMINER L'INSTALLATION 98

GUIDE DE DÉPANNAGE 99

CODE D'ERREUR 100

PROCEDURES D'ENTRETIEN NORMALES 100

MANUEL DU SPECIALISTE 100

SCHEMA ELETTRICO 135

ELENCO IMBALLAGGI 136

NOME PARTI 137

ET PAR ORD OM DIT NYE KLIMAANLAEG 159

ELEKTRISKE DATA 160

ELEKTRISK DIAGRAM 161

PAKKELISTE 162

PARTS NAME 163

BETJENING AF TRADLØS FJERNBETJENING 164

KONTROLPANEL 168

INSTALLATIONSVEJLEDNING 169

TRIN 1 - SÄT SVAMPEN (TÄTNINGSLISTEN) OG SVAMPEN FAST PÄUDENDÖRSENHEDEN 169

TRIN 2 - VALG AF INSTALLATIONSSTED OG INSTALLATION AF KLIMAANLæGGET PÅ TAGET

TRIN 3-MONTERING AF UENDORSENHED 172

Funktionsinställning für kombinationsknappar Funktion für barnlås

Välj installationsposition für luftkonditioneringsanlaggningen für fritidsfordon

Denna monteringsplatta for omkopplingsöppning ar tillamplig for Gree luftkonditioneringsanlaggning for fritidsfordon.

Oppningsstorleken for installationsporten på fordonets ovansida maste vara 400 × 400 ~mm .

Driftsmetod:

Följande metoder für lacksökning anses vara godtagbara für alla koldmediesystem.
