BEDIENUNGSANLEITUNG SPA-3100 Mestic

2. Technische gegevens

3. Elektrisch schema

1. Sicherheitsanweisungen

Warnung

Beim Gebrauch dieser Klimaanlage ist es wichtig, stets die Sicherheitsanweisungen zu befolgen. Dies hilft, Verletzungen, Stromschläge und Produktschäden zu vermeiden. Lesen Sie unbedingt vorher alle Anweisungen.

• Lesen Sie die Bedienungsanleitung vor der Benutzung.
• Der Hersteller haftet nicht für Schäden oder Verletzungen, die durch die Nutzung entstehen, wenn die Betriebsbedingungen nicht eingehalten werden.
• Bewahren Sie die Bedienungsanleitung, die Garantiebescheinigung und den Kaufbeleg auf.
• Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Dieses Gerät ist nicht für die Verwendung durch Kinder unter 8 Jahren oder Personen mit körperlichen, sensorischen oder geistigen Einschränkungen oder mangelnder Erfahrung und Kenntnis geeignet, es sei denn, sie werden von einer verantwortlichen Person beaufsichtigt oder angewiesen.
• Verwenden Sie das Gerät niemals, wenn es sichtbar beschädigt ist oder das Kabel beschädigt ist.
• Versuchen Sie nicht, ein beschädigtes Gerät, Kabel oder einen beschädigten Stecker selbst zu reparieren. Lassen Sie dies immer vom Hersteller oder einem qualifizierten Techniker durchführen.
• Das Gerät ist nicht für den gewerblichen Gebrauch geeignet.
• Verwenden und lagern Sie das Gerät immer an einem trockenen Ort.
• Verwenden Sie niemals Zubehör, das nicht vom Hersteller empfohlen wird.
• Dieses Gerät ist ausschließlich für den Haushaltsgebrauch und den vorgesehenen Zweck bestimmt.
  • Das Modifizieren dieses Produkts (oder von Teilen davon) ist verboten.
• Schließen Sie niemals mehrere elektrische Geräte an eine Steckdose an, um schlechte Verbindungen und übermäßige Wärmebelastung zu vermeiden.
• Es ist verboten, die tragbare Klimaanlage (sowohl Innen- als auch Außengerät) im Regen oder Wasser zu platzieren..

Warnungen

• Halten Sie einen Mindestabstand von 2 Metern zu brennenden Objekten ein, um die Brandschutzmaßnahmen einzuhalten.
• Mindestlager- und Nutzfläche (empfohlen >4m^2 ).
• Es ist Benutzern strengstens untersagt, das Kältemittel selbst nachzufüllen.
• Ziehen Sie nicht an dem Schlauch und beschädigen Sie ihn nicht mit scharfen Gegenständen. Wenn der Schlauch beschädigt ist, stellen Sie die Nutzung des Geräts ein und wenden Sie sich an den Händler für Reparaturen..

Installationsort der Klimaanlage

Die Klimaanlage muss auf einer stabilen, ebenen Fläche aufgestellt werden (Hinweis: Die Klimaanlage darf während des Gebrauchs nicht gekippt oder uneben stehen). Diese tragbare Klimaanlage darf nicht an den folgenden Orten installiert werden:

• In der Nähe von starken Wärmequellen, Dämpfen, entzündbaren oder explosiven Gasen.
• In einer Umgebung, die Chemikalien enthält (Verdampfungssubstanzen, organische Lösungsmittel usw.).
• Unter feuchten Bedingungen. Bei Regen muss die Klimaanlage aus dem Fenster entfernt werden.
• Für die Verwendung im Freien muss die Klimaanlage vor Regen und/oder Wasser geschützt werden.

Zusätzliche Bestimmungen

• Das Produkt muss immer und unter allen Umständen aufrecht bleiben. Es ist verboten, das Gerät seitlich oder auf dem Kopf zu halten.
• Halten Sie die Klimaanlage beim Bewegen oder Tragen aufrecht. Stellen Sie sicher, dass sie nicht geschüttelt oder fallen gelassen wird.
• Stellen Sie sicher, dass die Lufteinlässe nicht blockiert sind und gut belüftet bleiben.

• Führen Sie keine Gegenstände in die Luft-Ein- oder Auslassöffnungen ein, da diese mit elektrischen Komponenten oder dem Ventilator in Kontakt kommen und eine Gefahr darstellen können.

• Platzieren Sie keine schweren Gegenstände auf dem Produkt.

• Ziehen Sie den Netzstecker, bevor Sie das Gerät bewegen, warten, reinigen oder für längere Zeit lagern.
• Ziehen Sie nicht am Stecker, um das Gerät zu bewegen.
• Reinigen Sie den Staubschutz des Lufteinlasses mindestens einmal im Monat.
• Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, lagern Sie es an einem kühlen, trockenen Ort. Reinigen und trocknen Sie die Klimaanlage vorher.

Sicherheitsanweisungen für die Wartung

Befolgen Sie diese Warnungen bei der Wartung eines Geräts mit R290-Kältemittel:

1. Umgebungsprüfung: Vor der Arbeit an Systemen mit brennbaren Kältemitteln müssen Sicherheitsprüfungen durchgeführt werden, um das Zündungsrisiko zu minimieren. Überprüfen Sie die Arbeitsumgebung auf potenzielle Gefahren.
2. Arbeitsverfahren: Führen Sie Arbeiten unter kontrollierten Bedingungen durch, um die Anwesenheit von brennbaren Gasen oder Dämpfen zu minimieren.
3. Allgemeiner Arbeitsplatz: Informieren Sie alle Wartungspersonen und andere Anwesende über die Art der Arbeiten. Vermeiden Sie Arbeiten in geschlossenen Räumen und isolieren Sie den Arbeitsbereich. Entfernen Sie brennbare Materialien aus der Umgebung, um die Sicherheit zu gewährleisten.
4. Kältemittelerkennung: Verwenden Sie ein geeignetes Kältemittelerkennungsgerät, um die Umgebung vor und während der Arbeit auf mögliche brennbare Atmosphären zu überprüfen. Stellen Sie sicher, dass die Erkennungsgeräte funkenfrei, gut abgedichtet oder eigensicher sind.
5. Feuerlöscher: Wenn heiße Arbeiten am Kühlsystem oder an Teilen davon erforderlich sind, muss geeignete Feuerlöschausrüstung verfügbar sein. Dazu gehören Trockenpulver- oder CO2-Feuerlöscher, die für brennbare Kältemittel geeignet sind und in Notfällen sofort einsatzbereit sein müssen.
6. Keine Zündquellen: Arbeiter, die ein Kühlsystem mit brennbaren Kältemitteln handhaben, dürfen keine Zündquellen verwenden. Halten Sie alle potenziellen Zündquellen, einschließlich Rauchen, von Installations-, Reparatur-, Entsorgungs- und Abfallprozessen fern. Bringen Sie "Rauchen verboten"-Schilder an.
7. Belüfteter Bereich: Stellen Sie sicher, dass der Arbeitsbereich im Freien oder gut belüftet ist, bevor Sie das System öffnen oder heiße Arbeiten durchführen. Die Belüftung muss während der Arbeiten fortgesetzt werden, um freigesetztes Kältemittel sicher abzuführen.
8. Systemprüfung: Ersetzte elektrische Komponenten müssen geeignet sein und die richtigen Spezifikationen erfüllen. Befolgen Sie immer die Wartungs- und Serviceanweisungen des Herstellers. Wenden Sie sich im Zweifelsfall an die technische Abteilung des Herstellers.
9. Überprüfen Sie, ob die Kältemittelladung der Größe des Raums entspricht, in dem die Teile installiert sind.
   Stellen Sie sicher, dass Belüftungsgeräte und Auslässe ordnungsgemäß funktionieren und nicht blockiert sind.
10. Überprüfen Sie den Sekundärkreislauf auf das Vorhandensein von Kältemitteln, wenn ein indirektes Kühlsystem verwendet wird.
    Stellen Sie sicher, dass Markierungen auf der Ausrüstung sichtbar und lesbar bleiben. Ersetzen Sie unlesbare Markierungen.
11. Überprüfen Sie, ob Kühlschläuche oder Komponenten nicht Substanzen ausgesetzt sind, die Korrosion verursachen können, es sei denn, diese Komponenten sind korrosionsbeständig oder gut geschützt.
12. Inspektion von elektrischen Geräten: Die Reparatur und Wartung elektrischer Komponenten muss mit Sicherheitsprüfungen und Inspektionsverfahren beginnen. Wenn eine Störung die Sicherheit beeinträchtigen kann, darf keine elektrische Stromversorgung an das Gerät angeschlossen werden, bis das Problem behoben ist.
13. Entladen Sie Kondensatoren sicher, um Funken zu vermeiden.
    Stellen Sie sicher, dass keine freiliegenden elektrischen Komponenten oder Kabel während des Ladens, Rückgewinnens oder Spülens des Systems vorhanden sind.
    ○ Vergewissern Sie sich, dass die Erdungsverbindung intakt ist.

2. Technische Spezifikationen

Spannung	220~240V AC 50 Hz	Luftstromkapazität	180-250 m3/h
Kühlleistung	3200 BTU (938W)	Entfeuchtungskapazität	0,2 kg/h
Leistung	387W	Isolationsklasse	IPX4
Kältemittel	R290 (112g)	Kompressortyp	Rotor type
Abmessungen der Inneneinheit	43.2 X 32 X 19.8cm	Geräuschpegel	53 dB
Abmessungen der Außeneinheit	45.5 X 37.4 X 20.9cm	Gewicht	19 kg

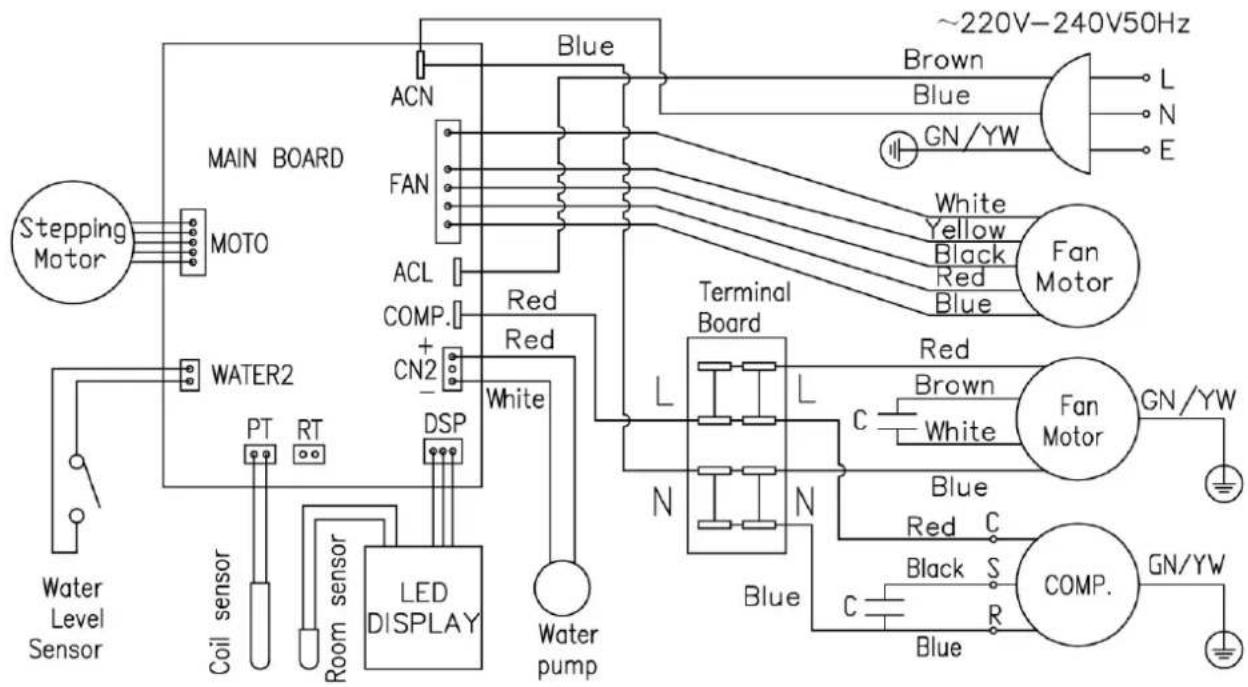

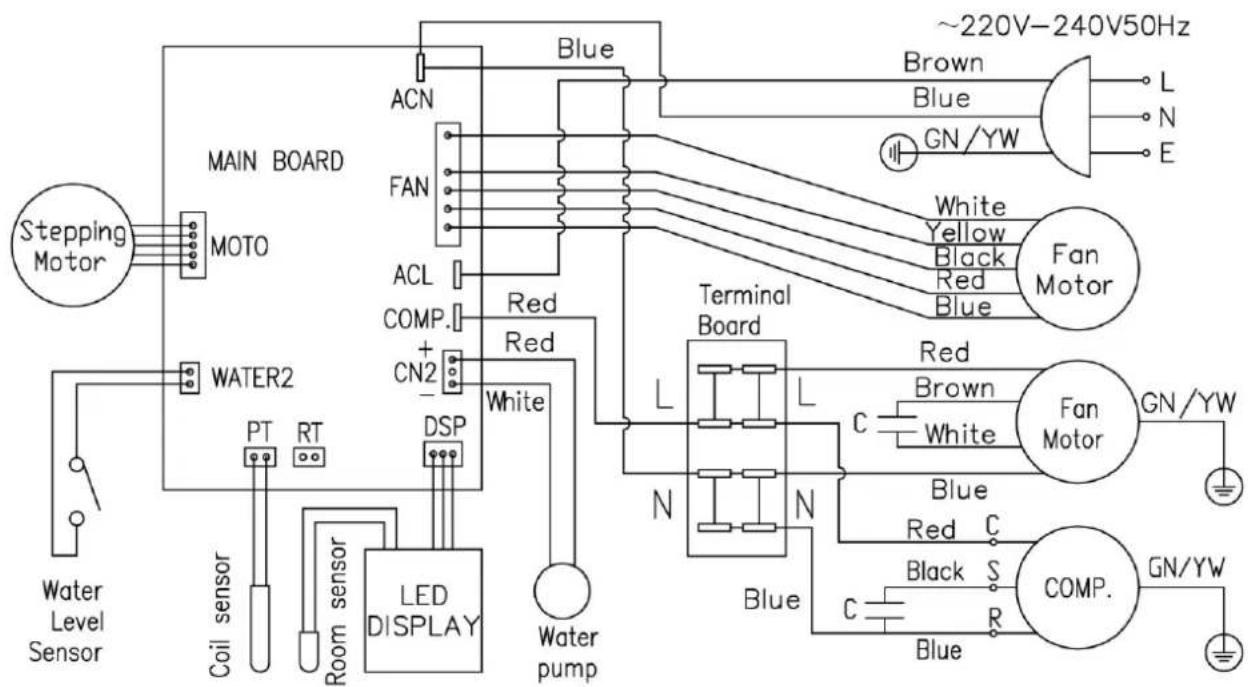

3. Elektrisches Schaltbild

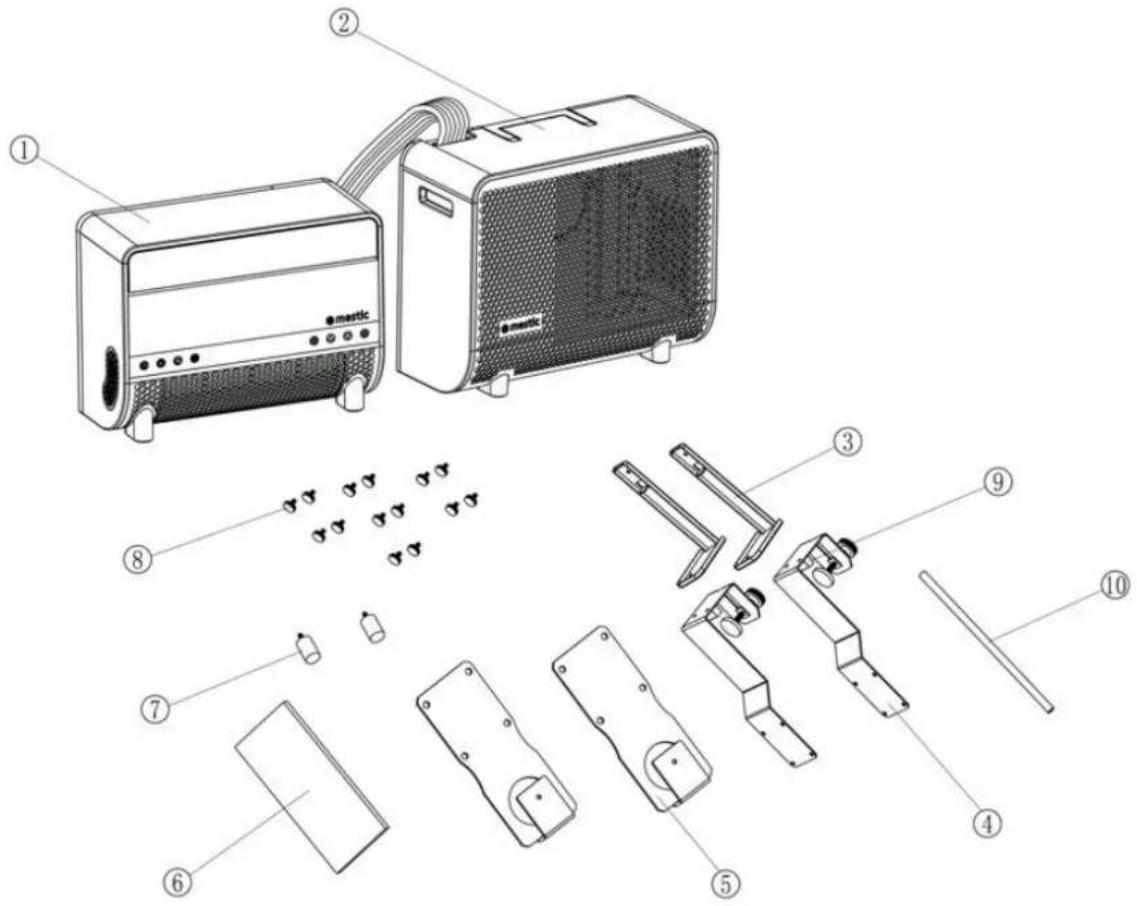

Nr.	Name	Amount
1	Inneneinheit	1
2	Außeneinheit	1
3	Obere Halterung	2
4	Untere Halterungsbefestigung	2
5	Gummistützblock	2
6	Benutzerhandbuch	1
7	Stoßfeste Gummistütze	2
8	Handschrauben (M6x10) mit Drehknopf	14
9	Stützblock	2
10	Ablaufschlauch	1

1. Netzabdeckung
2. Filter

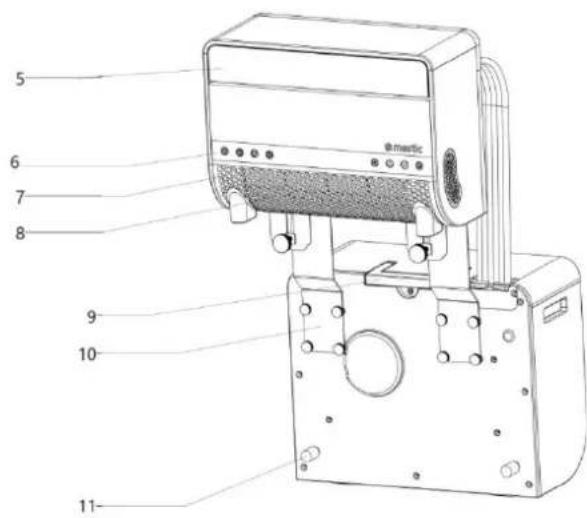

Maschine

5 6 7 8 emetic 9 10 11

1. Klappe
2. Bedientaste
3. Lufteinlassplatte
4. Lufteinlass
5. Griff
6. Untere Halterung
7. Stoßfeste Gummiauflage
8. Rückwand
9. Flexibler Schlauch

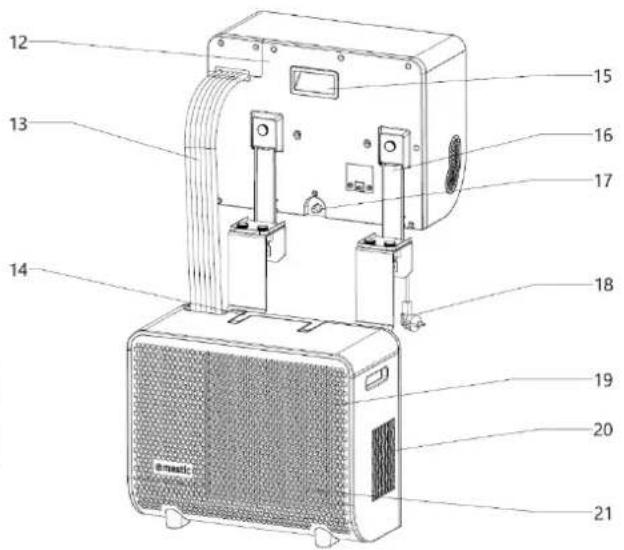

1. Griff
2. Griff
3. Obere Halterung
4. Kondensatablaufabdeckung
5. Stromkabel
6. Lufteinlassplatte
7. Lufteinlass
8. Lufteinlass

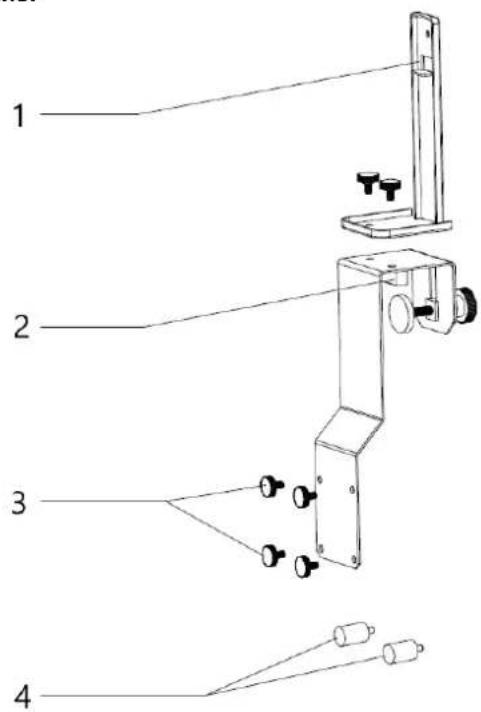

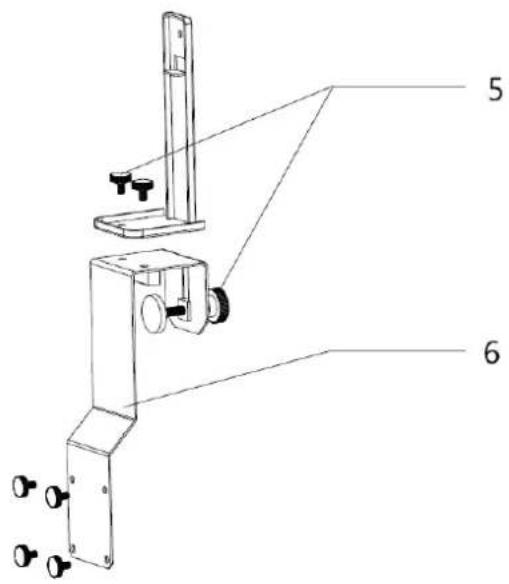

Zubehör

1 2 3 4

1. Obere Halterung
2. Stützblock
3. Handschrauben

1. Stoßfeste Gummiauflage
2. Handschloss
3. Untere Halterung

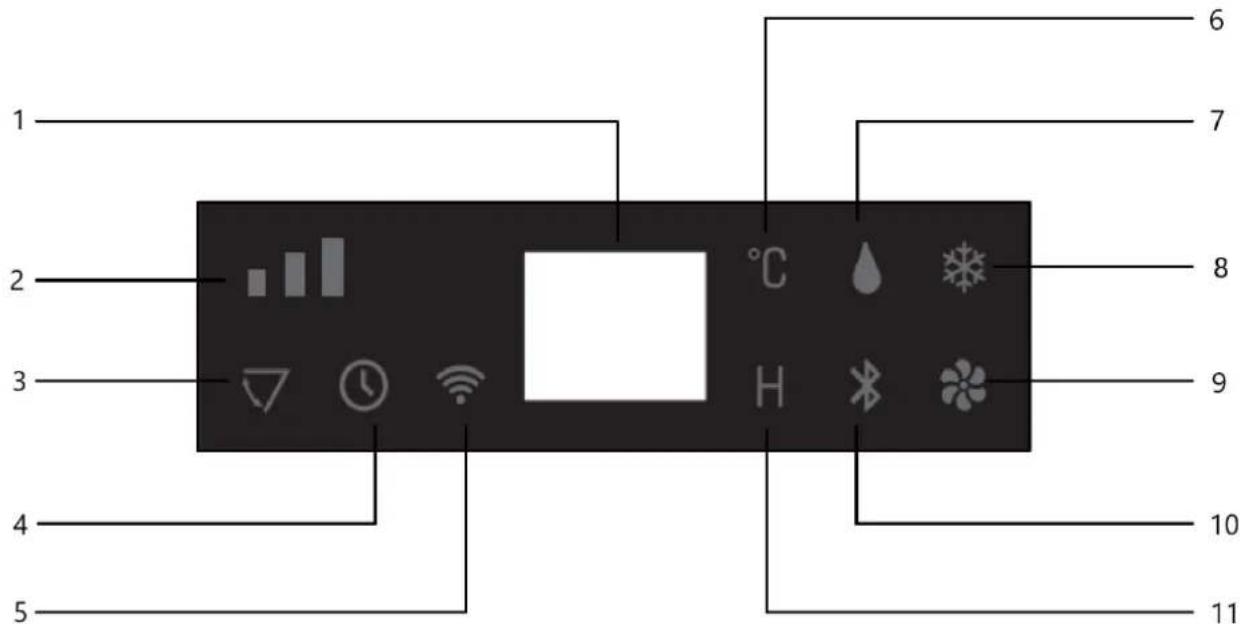

Bedienfeld

1 2 3 4 5 6 7 8 9 10 11

1. Digitale Anzeigeleuchte
2. Lüftergeschwindigkeit-Anzeigeleuchte
3. Schwenkblatt-Anzeigeleuchte
4. Timerfunktion-Anzeigeleuchte
5. Wi-Fi-Anzeigeleuchte

6. Celsiusgrad-Anzeigeleuchte

7. Entfeuchtungsmodus-Anzeigeleuchte

8. Kühlmodus-Anzeigeleuchte
9. Lüftermodus-Anzeigeleuchte
10. BLUETOOTH-Modus-Anzeigeleuchte
11. Zeitsymbol-Anzeigeleuchte

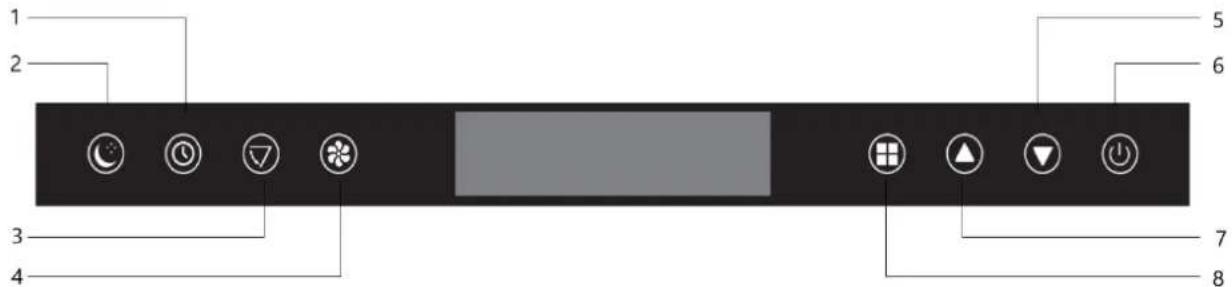

Vorderseite

1 2 3 4 5 6 7 8

1. Timerfunktion

2. Einstelltemperatur senken

3. Schlafmodus

4. EIN/AUS

5. Schwenkblattbetrieb

6. Einstelltemperatur erhöhen

7. Lüftergeschwindigkeit

8. Betriebsmodus

6. Installation der Klimaanlage

1. Packen Sie die Maschine und das Zubehör aus und überprüfen Sie, ob der Schlauch zwischen der Innen- und Außeneinheit ordnungsgemäß angeschlossen ist. Stellen Sie außerdem sicher, dass der Kondensatwasserablauf mit einer Gummiabdeckung versehen ist. Überprüfen Sie abschließend, ob sämtliches Zubehör vollständig ist.
2. Installieren Sie das Zubehör gemäß der Abbildung. Verbinden Sie die äußere Halterung mit dem Stützblock und der unteren Halterung, indem Sie die Handschrauben festziehen. Dadurch entsteht die Tragehalterung.

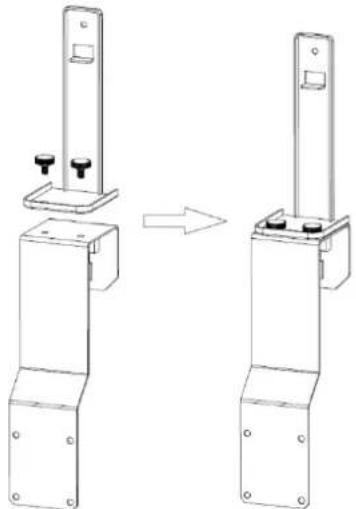

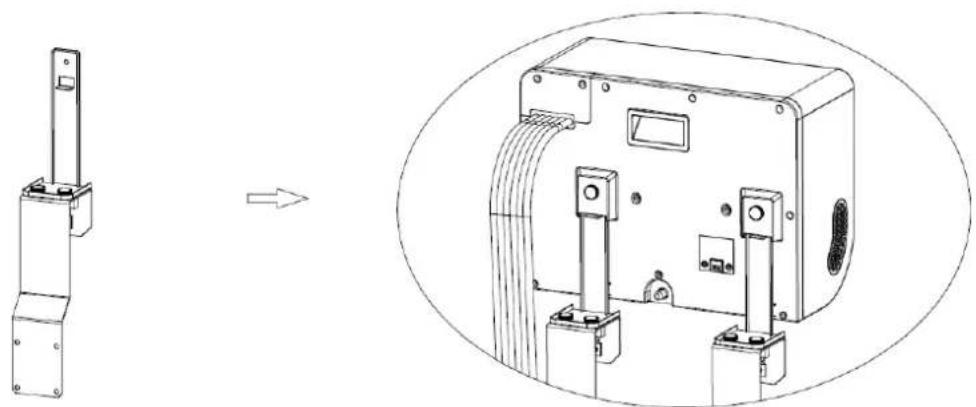

a. Installieren Sie die Halterung wie in der Abbildung unten gezeigt. Montieren Sie die Innen- und Außeneinheit an der Halterung, um beide Teile zu sichern. Befestigen Sie die Einheiten an der Halterung, indem Sie die Handschrauben in die vorgesehenen Löcher drehen.

b. Bringen Sie die stoßfesten Gummis auf der Rückseite der Außeneinheit an.

7. Betriebsanleitung

- Einschalten

Stecken Sie den Stecker in die Steckdose. Die Maschine gibt einen kurzen Piepton ab, und das Display sowie die Kontrollleuchten leuchten für 3 Sekunden auf. Danach blinken die BLUETOOTH- und WIFI-Symbole, was anzeigt, dass die Maschine eingeschaltet ist.

- Starten

Drücken Sie die Taste auf dem Bedienfeld der Inneneinheit. Die Maschine schaltet sich ein und gibt ein kurzer Piepton ab. Das digitale Display leuchtet auf und zeigt die initiale eingestellte Temperatur „24°C“ an. Gleichzeitig leuchtet die mittlere Windanzeige, und die Klimaanlagenanzeige wird aktiviert. Der Ventilator der Inneneinheit beginnt zu laufen. Erkennt der Temperatursensor, dass die Umgebungstemperatur höher als „24°C“ ist, startet der Kompressor, und der Ventilator der Außeneinheit beginnt zu laufen. Erkennt der Sensor, dass die Umgebungstemperatur niedriger als „24°C“ ist, startet der Kompressor nicht, und der Ventilator der Außeneinheit läuft nicht.

- Lüftermodus

Jedes Mal, wenn Sie die Taste drücken, gibt die Maschine einen kurzen Piepton ab. Der Ventilator der Inneneinheit arbeitet nach dem Muster „Mittlere Windstärke“ – „Hohe Windstärke“ – „Niedrige Windstärke“ – „Mittlere Windstärke“ – „Hohe Windstärke“ ... und die entsprechende Windgeschwindigkeitsanzeige leuchtet auf. Gleichzeitig zeigt das Display das zugehörige Geschwindigkeitssymbol an.

Im Entfeuchtungsmodus können die Windgeschwindigkeit und die eingestellte Temperatur nicht angepasst werden. Die Windgeschwindigkeit läuft auf niedriger Stufe, und die Umgebungs-temperatur wird angezeigt.

- Betriebsmodus wählen

Jedes Mal, wenn Sie die erste drücken, gibt die Maschine einen kurzen Piepton ab. Der Betriebsmodus der Inneneinheit wechselt zwischen „Entfeuchten“ – „Ventilator“ – „Kühlen“. Das Display zeigt das entsprechende Symbol an.

Entfeuchtungsmodus: Die Symbolleuchte ist an, der Kompressor und der Ventilator der Außeneinheit laufen, und der Ventilator der Inneneinheit arbeitet. Die Windgeschwindigkeit und die eingestellte Temperatur können nicht angepasst werden. Die Windgeschwindigkeit läuft auf niedriger Stufe, und die Umgebungs-temperatur wird angezeigt.

- Ventilatormodus: Die Symbolleuchte ist an, aber der Kompressor und der Ventilator der Außeneinheit laufen nicht. Nur der Ventilator der Inneneinheit arbeitet.

Kühlmodus: Die Symbolleuchte ist an, der Kompressor, der Ventilator der Außeneinheit und der Ventilator der Inneneinheit arbeiten..

• Temperatureinstellung

Jedes Mal, wenn Sie die Taste drücken, gibt die Maschine einen kurzen Piepton ab, und die eingestellte

Temperatur wird um „1°C“ erhöht. Die maximale einstellbare Temperatur beträgt „31°C“.

Jedes Mal, wenn Sie die Waste drücken, gibt die Maschine einen kurzen Piepton ab, und die eingestellte Temperatur wird um „1°C“ verringert. Die minimale einstellbare Temperatur beträgt „16°C“.

• Schlafmodus aktivieren

Drücken Sie die Taste. Die Maschine gibt einen kurzen Piepton ab. Nach 3 Sekunden schalten sich alle Kontrollleuchten und das digitale Display aus, und die Maschine wechselt in den Schlafmodus. Der Ventilator der Inneneinheit arbeitet mit niedriger Windgeschwindigkeit. Drücken Sie eine beliebige Taste auf dem Bedienfeld, gibt die Maschine einen kurzen Piepton ab und kehrt in den ursprünglichen Betriebsmodus zurück.

- Ausschalten

Wenn die Maschine eingeschaltet ist, drücken Sie die ^① Taste. Die Maschine gibt einen langen Piepton („pieeep—“) ab, alle Kontrollleuchten gehen aus, die Maschine stoppt den Betrieb und wechselt in den Standby-Modus. Die Maschine wartet darauf, wieder eingeschaltet zu werden.

- Wi-Fi-Funktion

Im AUS-Zustand (bei eingeschaltetem Strom), drücken Sie die Taste "Windgeschwindigkeit" 3 Sekunden lang, um die Wi-Fi-Verbindung zurückzusetzen. Das Wi-Fi wechselt dann in den verbindbaren Zustand.
○ Wenn das Wi-Fi verbindet, blinkt die Wi-Fi-Anzeige schnell. Bei erfolgreicher Wi-Fi-Verbindung leuchtet die Wi-Fi-Anzeige dauerhaft.

- Bluetooth-Funktion

Drücken Sie die Taste "Modus" im ausgeschalteten Zustand 3 Sekunden lang, um die Bluetooth-Verbindung zurückzusetzen. Das Bluetooth wechselt dann in den verbindbaren Zustand.
Die Bluetooth-Verbindung ist erfolgreich, und die Bluetooth-Anzeige leuchtet dauerhaft. In anderen Zuständen blinkt die Bluetooth-Anzeige.

- Timer

Drücken Sie die 📄-Taste. Wenn die Timer-Kontrollleuchte angeht, zeigt das Display „00H“ an. Jedes Mal, wenn Sie drücken 📄, wird die eingestellte Zeit um „1H“ erhöht, bis maximal „24H“. Jedes Mal, wenn Sie die 📄-Taste drücken, wird die eingestellte Zeit um „1H“ verringert, bis minimal „00H“.

- Lüfterklappe

Drücken Sie die Taste. Wenn die Kontrollleuchte angeht, beginnt sich die Lüfterklappe zu bewegen. Drücken Sie die „-Taste erneut, und die Lüfterklappe stoppt die Bewegung.

8. Verbinden des Geräts mit der Mestic-App

1. Laden Sie die kostenlose Mestic-App aus dem Apple App Store oder dem Google Play Store herunter.
2. Erstellen Sie ein Konto oder melden Sie sich an. Geben Sie eine gültige E-Mail-Adresse ein, um den Bestätigungscode zu erhalten.

• Verbinden Sie das Gerät mit der App

1. Schließen Sie die Klimaanlage an die Steckdose an. Stellen Sie sicher, dass auf Ihrem Smartphone eine WLAN-Verbindung besteht und Bluetooth aktiviert ist. Die Klimaanlage befindet sich im Standby-Modus, alle Touch-Tasten leuchten.
2. Öffnen Sie die App, melden Sie sich an, drücken Sie auf die Schaltfläche „+“ oben rechts und wählen Sie „Gerät hinzufügen“.
3. Wählen Sie „wichtige Haushaltsgeräte“, wählen Sie „Klimaanlage (Bluetooth+WLAN)“ und akzeptieren Sie ggf. die Standortdienste.
4. Überprüfen Sie, ob die WLAN-Leuchte am Gerät schnell blinkt (3-mal pro Sekunde). Wenn die Leuchte langsam blinkt, halten Sie die Lüftertaste 3 Sekunden lang gedrückt, bis Sie einen Piepton hören, um den

WLAN-Modus zu verlassen. Drücken Sie die Lüftertaste erneut 3 Sekunden lang, bis Sie einen Piepton hören, um den WLAN-Modus neu zu starten.

1. Vergewissern Sie sich in der App, dass die Leuchte schnell blinkt.

2. Wählen Sie das WLAN-Netzwerk (*), mit dem Sie verbunden sind, und geben Sie Ihr WLAN-Passwort ein.

3. Klicken Sie auf „Weiter“, um die Klimaanlage mit der App zu koppeln.

*Hinweis: Sie können nur über eine 2,4-GHz-WLAN-Verbindung eine Verbindung zum Gerät herstellen.

- Funktionen der App

1. Ein-/Aus-Taste: Mit der Ein-/Aus-Taste können Sie das Gerät ein- oder ausschalten, egal wo Sie sich befinden.
2. Temperatureinstellungen: Sie können die Temperatur von 16 °C bis 31 °C einstellen.
3. Aktuelle Temperatur: Sie können die aktuelle Umgebungstemperatur überprüfen.
4. Betriebsmodus: Sie können den Modus auf Kühlen, Entfeuchten oder Lüften umstellen.
5. Lüftergeschwindigkeit: Sie können die Lüftergeschwindigkeit auf niedrig, mittel oder hoch einstellen.
6. Funktion: Sie können die Lüftung auf Betrieb und/oder den Ruhemodus einstellen.
7. Timer: Hier können Sie einen Timer für das Ein- und Ausschalten einstellen und auch den gewünschten Modus, die Lüftergeschwindigkeit und die Temperatureinstellungen auswählen.

9. Fehlercodeliste

Error codes
Error codes	Ursache	Lösung
E1	Fehler Rauntemperatursensor	Kontaktieren Sie den Verkäufer
E2	Fehler Systemtemperatursensor
E4	Unzureichendes Kältemittel
E6	Störung der Kondensationspumpe
EC	Lose Drähte oder beschädigte Komponenten auf der Leiterplatte.

Problem	Ursache	Lösung
Das Gerät lässt sich nicht einschalten	Kein Strom	Schalten Sie das Gerät ein
	Beschädigte Steckdose	Schalten Sie das Gerät aus und prüfen / reparieren Sie die Steckdose
	Unbekannter Grund	Kontaktieren Sie den Verkäufer
Geringe Luftverdrängung oder eingeschränkte Kühlwirkung	Die niedrigste Lüftungsstufe ist gewählt	Wählen Sie den mittleren oder hohen Lüftungsgeschwindigkeitsmodus
	Der Luftfilter ist verschmutzt	Filter prüfen und reinigen
	Die Luftzufuhr oder Abluft des Innengeräts ist blockiert	Stellen Sie sicher, dass das Gerät nicht blockiert ist und entfernen Sie das Hindernis
	Die Luftzufuhr oder Abluft vom Außengerät ist blockiert	Stellen Sie sicher, dass das Gerät nicht blockiert ist und entfernen Sie das Hindernis
	Die Umgebungstemperatur ist zu niedrig oder zu hoch	Die Umgebungstemperatur muss zwischen 16 und 40 °C liegen
	Unzureichende Spannung vom Netzteil	Wenden Sie sich an einen Installateur oder verwenden Sie einen anderen Stromanschluss
Nur Luftverdrängung, aber kein Kühleffekt	Das Gerät läuft im Beatmungsmodus	Wählen Sie den Kühlmodus (A / C)
	Der Kühlmodus hat sich automatisch abgeschaltet	Warten Sie ca. 3-5 Minuten, bis sich der Thermostat wieder einschaltet
Abnormale Geräusche oder Vibrationen	Die Montagehalterungen sind nicht richtig am Fahrzeug montiert oder die Gerätebefestigungsschrauben sind nicht ausreichend angezogen	Prüfen Sie, ob die Montagehalterung fest sitzt und ziehen Sie die Befestigungsschrauben des Geräts fest
Wasser tritt aus dem Innengerät aus	Der Gummistopfen an der Unterseite des Innengeräts fehlt oder ist nicht ausreichend gedrückt	Überprüfen oder ersetzen Sie den Stecker
	Das Gerät ist schräg	Das Gerät muss waagerecht montiert werden (maximaler Winkel <3°)
Das Gerät verströmt einen verbrannten Geruch	Es gibt ein ernstes Problem	Gerät sofort ausschalten und Händler kontaktieren

10. Wartung

• Reinigung während der Nutzungsperiode
• Ziehen Sie immer den Stecker der Maschine aus der Steckdose, bevor Sie sie reinigen.
• Reinigen Sie das Äußere: Verwenden Sie zuerst ein feuchtes Tuch und wischen Sie dann mit einem trockenen Tuch nach. Lassen Sie kein Wasser oder Reinigungsmittel in die Maschine gelangen. Reinigen Sie die Maschine nicht mit Benzin oder Lackverdünner.

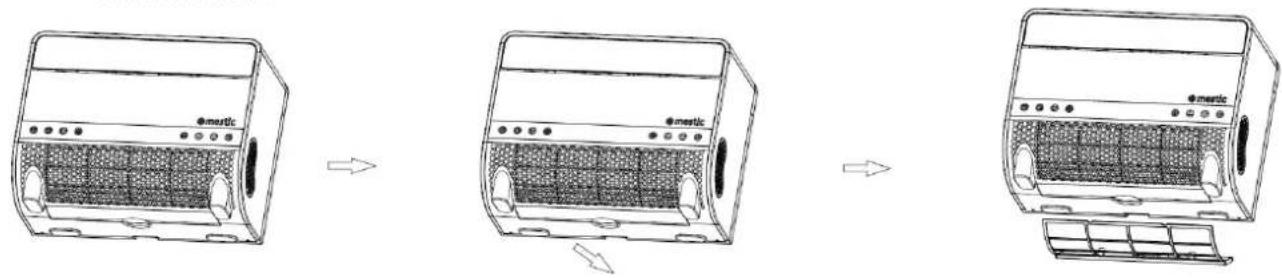

• Reinigen Sie das Filtergitter: Wenn sich viel Staub auf dem Luftfiltergitter befindet, muss es gereinigt werden. Entfernen Sie den Filter wie in der Abbildung gezeigt und spülen Sie ihn mit Leitungswasser ab oder verwenden

Sie einen Staubsauger, um den Schmutz zu entfernen. Lassen Sie den Filter trocknen und setzen Sie ihn dann wieder in die Maschine ein. Verwenden Sie kein Wasser über 40 °C und setzen Sie den Filter nicht direktem Sonnenlicht aus.

Wartung nach der Nutzungsperiode

• Entfernen Sie die Kondensatablaufabdeckung von der Maschine, lassen Sie das Kondenswasser an einer geeigneten Stelle ablaufen und setzen Sie die Abdeckung wieder auf.
• Befolgen Sie dieselbe Vorgehensweise wie unter „Reinigung während der Nutzungsperiode“, um die Maschine erneut zu reinigen.

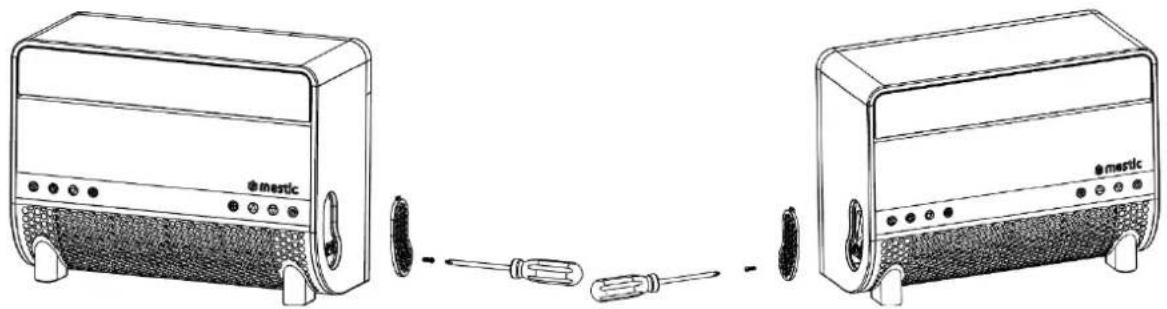

• Reinigen Sie die Filternetze der linken und rechten Seitenpaneele: Wenn die Luftfilternetze der linken und rechten Seitenpaneele mehr Staub enthalten, sollten sie gereinigt werden. Lösen Sie die Schraube mit einem Schraubendreher gemäß der untenstehenden Abbildung, entfernen Sie das Filternetz und spülen Sie es mit Leitungswasser ab oder verwenden Sie einen Staubsauger, um den Schmutz auf dem Filternetz zu entfernen. Trocknen Sie es, bevor Sie es wieder in die Maschine einsetzen. Verwenden Sie kein Wasser über 40°C zur Reinigung und setzen Sie es nicht der Sonne aus.

Richtige Entsorgung dieses Produktes.

Dieses Symbol bedeutet, dass dieses Produkt nicht mit normalem Hausmüll entsorgt werden darf (2012/19 / EU). Recyceln Sie verantwortungsbewusst, um die nachhaltige Wiederverwendung materieller Ressourcen zu fördern und mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermeiden. Möchten Sie das gebrauchte Gerät zurückgeben? Lesen Sie die Garantiebedingungen, in denen das Produkt gekauft wurde. Hier können Sie das Produkt für ein umweltfreundliches Recycling zurückgeben.

Konformitätserklärung

Hiermit erklärt Gimeg Nederland B.V., dass das Gerät SPA-3100 den grundlegenden Anforderungen und anderen relevanten Vorschriften entspricht, die in der Europäischen Richtlinie zur elektromagnetischen Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EU) aufgeführt sind. Eine vollständige Konformitätserklärung kann bei der umseitig aufgeführten Adresse angefordert werden.
