BEDIENUNGSANLEITUNG FLO500-RD Vevor

Technischer Support und E-Garantizertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

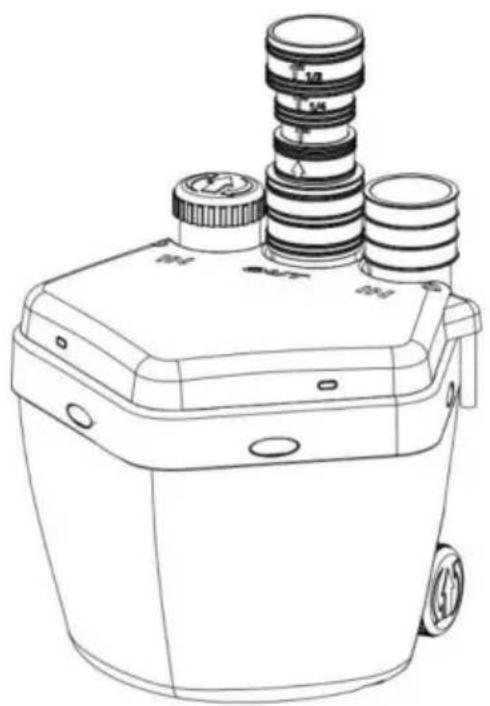

Spülbeckenpumpe

MODELL: FLO500RD

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

AUFMERKSAMKEIT

BEWAHREN SIE DIESES HANDBUCH AUF

BESCHREIBUNG

Dies ist eine Abflusspumpe. Das ist ideal geeignet für den Einsatz in jedem Bereich des Hause wo zusätzliche Armaturen benötigt werden. Es pumpt das Abwasser weg von einem Vielzahl von Quellen wie: Waschbecken, Waschmaschine (indirekter Anschluss), Geschirrspüler, Bar-Spüle usw.

WARNUNG

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schwere Verletzung.

Vor der Inbetriebnahme ist folgendes zu beachten:

Die Pumpe muss an eine GFCI-geschützte Steckdose angeschlossen werden, die vorschriftsmäßig installiert.

Der Stecker muss eine Versorgungsspannung von AC220-240V 50Hz haben.

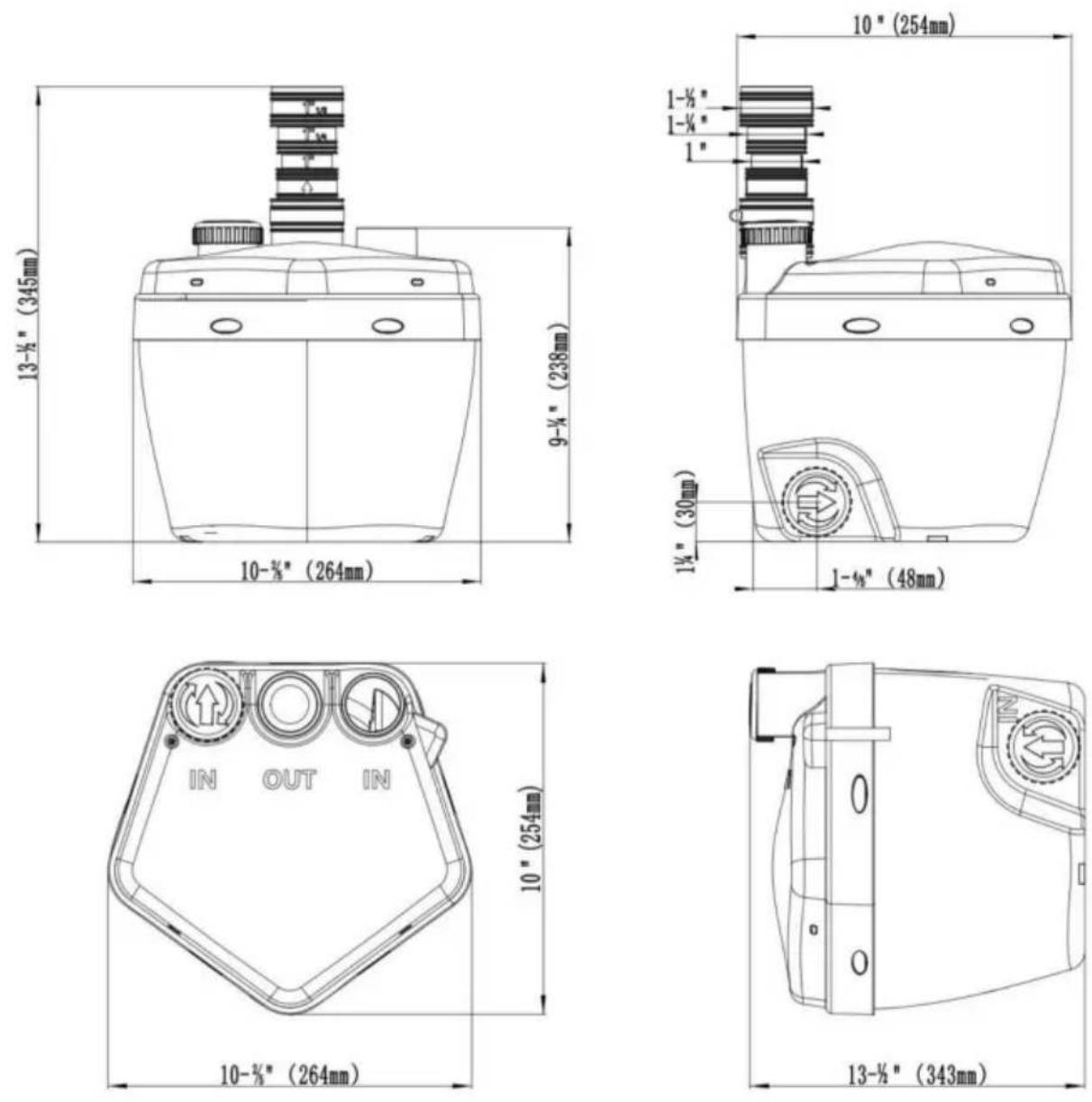

SPEZIFIKATIONSPARAMETER

	Eingang	Max Leistung	Maximaler Durchfluss, maximale Förderleistung	ModellAuslassgröße
FLO500-RD	Wechselstrom 220-240 V50 Hz	400 W	6600 l/h	5,5 m 1"y1-1/4" 1-1/2"

VORSICHT

Diese Pumpe wurde nur für die Verwendung mit Wasser geprüft.

WICHTIG! Lassen Sie zu Ihrer eigenen Sicherheit vor der Inbetriebnahme der Pumpe

folgende Punkte von einem Fachmanüberprüfen:

1. Stromschlaggefahr - Diese Pumpe wird mit einem Erdungsleiter und einem Erdungsstecker geliefert. Um die Gefahr eines Stromschlags zu verringern, achten Sie darauf, dass sie nur an eine ordnungsgemäß geerdete Steckdose angeschlossen wird.
2. Stromschlaggefahr - Diese Pumpe wurde nicht für den Einsatz in

Schwimmbadbereiche.

1. Die elektrischen Anschlüsse müssen vor Feuchtigkeit geschützt werden.
   4.Wenn Überschwemmungsgefahr besteht, müssen die elektrischenschlüsse eine höhere Ebene.
2. Zirkulation von ätzenden Flüssigkeiten sowie Zirkulation von Schleifmitteln Materialien müssen unbedingt vermieden werden.
3. Die Pumpe muss vor Frost geschützt werden.
4. Die Pumpe muss vor Trockenlauf geschützt werden.
5. Auch der Zugriff durch Kinder soll durch geeignete Maßnahmen verhindert werden.
6. Um einen tödlichen Stromschlag zu vermeiden, darf die Pumpe nur an eine GFCI-geschützte Steckdose
7. Verwenden Sie mit diesem Artikel kein Verlängerungskabel.
   11.WARNUNG: Das Kabel dieses Produkts enthält Blei und/oder Ethylhexyl) Phthalate (DEHP), Chemikalien, von denen der Staat Kalifornien weiß, dass sie Krebs und Geburtsfehler oder andere Fortpflanzungsschäden. Hände waschen nach der Handhabung.
8. Personen mit Herzschrittmachern sollten ihren Arzt konsultieren, bestier Elektromagnetische Felder in der Nähe von Herzschrittmachern könnte zu Störungen oder zum Ausfall des Herzschrittmachers führen.
9. Die in dieser Anleitung beschriebenen Warnungen, Vorsichtsmaßnahmen und Anweisungen Das Handbuch kann nicht alle möglichen Bedingungen und Situationen abdecken, auftreten. Der Bediener muss verstehen, dass gesunder Menschenverstand und Vorsicht sind Faktoren, die nicht in dieses Produkt eingebaut werden können, sondern vom Betreiber bereitgestellt.

Flüssigkeitstyp

Die Pumpe ist für den Einsatz mit Wasser mit einer maximalen Temperatur von

140 °F (60 °C). Verwenden Sie die Pumpe nicht für andere Flüssigkeiten, insbesondere nicht für Kraftstoffe, Reinigungsflüssigkeiten oder andere chemischprodukte.

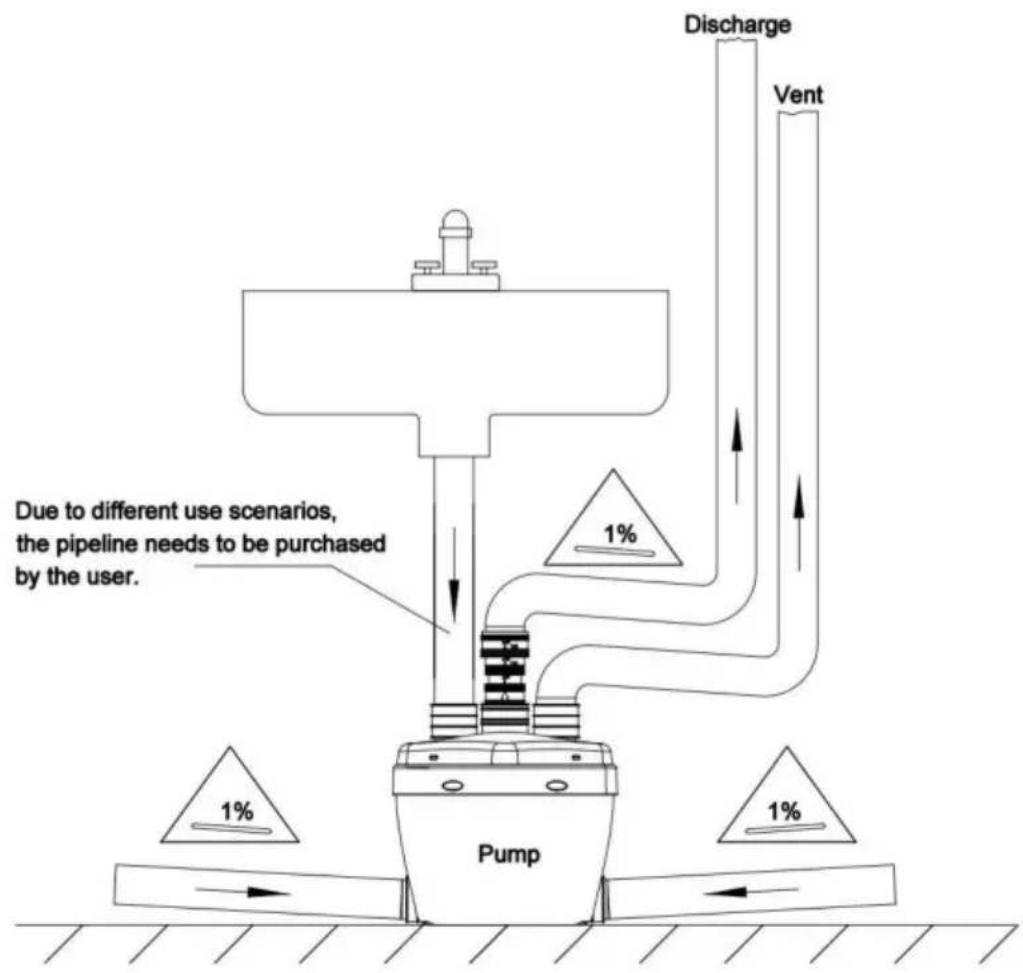

INSTALLATION

Dieses Gerät muss gemäß unserer Bedienungsanleitung installiert werden und Installationsrichtlinien. Es muss auch so installiert werden, dass sichergestellt ist

Einfacher Zugang für Reparatur- und Wartungsarbeiten und in Übereinstimmung mit den örtlichen Sanitärvorschriften.

Anschluss an seitliche Einlässe Wie in

der Abbildung oben gezeigt, hat die Pumpe zwei seitliche Einlässe (einen auf jeder Seite), die zum Anschluss zusätzlicher Armaturen gedacht sind. Zum Anschluss an die seitlichen Einlässe wird eine Gummikupplung (1-1/2"x2") zusammen mit den Klemmen mitgeliefert. Verwenden Sie diese Gummikupplung, um den seitlichen Einlass mit dem PVC-Rohr zu verbinden, das von der Armatur kommt. Eine zusätzliche Gummikupplung (mit Klemmen) wird benötigt, wenn Sie den anderen seitlichen Einlass verwenden möchten. Wenn einer der seitlichen Einlässe nicht verwendet wird, achten Sie darauf, dass Sie den nicht verwendeten Einlass verschließen, indem Sie die Endkappe in das Gehäuse schrauben, bis sie vollständig abgedichtet.

Anschluss an Zuläufe (oben)

Zum Anschluss an die oberen Einlässe wird eine Gummikupplung (1-1/2"x2") zusammen mit den Klemmen mitgeliefert. Verwenden Sie die Gummikupplung, um den oberen Einlass mit dem PVC-Rohr zu verbinden, das von Ihrem Entlüftungsanschluss kommen sollte. Eine zusätzliche

Gummikupplung (mit Klemmen) wird benötigt, wenn Sie die andere verwenden möchten

oberer Einlass. Wenn einer der oberen Einlässe nicht verwendet wird, ist eine Kappe vorhanden,

decken Sie diesen Einlasab.

Anschluss an eine Badewann Ausche

Beim Einbau einer Badewanne/Dusche muss ein Sockel gebaut werden.

Die Basis sollte aus einem 2 x 6 Zoll (Minimum) oder 2 x 8 Zoll (empfohlen) großen

Kante, um die Installation eines Siphons und die erforderlichen 1/4 Zoll pro Fuß zu ermöglichen

Schwerkraftfluss zurPumpeneinheit.

Druckanschluss

Das von dieser Anlage abgesaugte Abwasser muss über

ein Kupfer- oder Kunststoffrohr (PVC, CPVC) mit einem Durchmesser von 1, 1-1/4, 1-1/2 Zoll. Dies

Die Pumpe ist für die Handhabung von 3/8"-Partikeln ausgelegt. Das Auslassrohr muss

mit einem zugelassenen Y-Stück an eine Abfluss- oder Abwasserleitung angeschlossen

für diesen Zweck konzipiert.

Stellen Sie sicher, dass Sie für den Abfluss nur 1", 1-1/4", 1-1/2" starre Rohre verwenden.

als 45-Grad-Winkel während der Installation. Verwenden Sie keine 90-Grad-Winkel. Wenn

Wenn keine langen, geschwungenen Winkelstücke verfügbar sind, verwenden Sie zwei 45-Grad-Winkelstücke

Rücken an Rücken, um eine 90-Grad-Drehung zu machen.

Stellen Sie sicher, dass der Neigungswinkel bei horizontalen Abflussabschnitten 1/4 Zoll pro Fuß beträgt.

führt zum Hauptabflussrohr, um die Entwässerung durch Schwerkraft zu gewährleisten.

Installieren Sie ein optionales Kugelventil mit vollem Durchgang an der Unterseite des Abflussrohrs, um

ermöglichen die Abschaltung im Reparaturfall.

Vertikale Installation zuerst

Wenn eine vertikale Anhebung erforderlich ist, muss diese vor der horizontalen Rohrleitungsführung erfolgen.

Anschluss an eine Lüftungsanlage

Das Gerät ist mit einem Entlüftungsanschluss oben auf der Pumpe ausgestattet.

Alle Sanitärvorschriften erfordern einen Anschluss an ein Entlüftungssystem. Schließen Sie Ihre

Entlüftungssystem mit der mitgelieferten 1-1/2"x 2" Gummikupplung zum Anschluss an

Sie PVC-Rohr.

Bitte beachten Sie, dass das Entlüftungssystem ein Zweiwege-Entlüftungssystem sein sollte.

Mechanische Entlüftungsventile, Lufteinlassventile oder ähnliche Vorrichtungen sind nicht

zulässig, da es sich hierbei um Einweg-Entlüftungssysteme handelt.

Abbau

(Anleitung nur für Profis)

Vor allen Arbeiten am Gerät die Stromversorgung trennen.

Dieses Gerät erfordert keine besondere Wartung. Falls eine Wartung erforderlich ist,

Sämtliche Arbeiten am Gerät müssen, sofern erforderlich, von einem Techniker durchgeführten.

BETRIEB

Nachdem Sie diese Anleitung gelesen haben, beachten Sie bitte die folgenden Punkte, bevor Sie beginnen die Pumpe:

1. Überprüfen Sie, ob die Pumpe auf dem Boden des Beckens ruht, wenn sie nicht aufgehängt am Griff.
2. Überprüfen Sie, ob das Abflussrohr ordnungsgemäß angeschlossen ist.
3. Stellen Sie sicher, dass der elektrische Anschluss 22,0 – 24,0 V Wechselstrom und 50 Hz beträgt.
4. Überprüfen Sie, ob die Steckdose über einen FI-Schutzschalter verfügt und in gutem Zustand. Testen Sie die Steckdose mit GFCI-Schutzschalter vor der Verwendung.
5. Stellen Sie sicher, dass kein Wasser und keine Feuchtigkeit in die Nähe der Netzsteckdose gelangen kann.
6. Stellen Sie sicher, dass die Pumpe so installiert ist, dass ein Trockenlauf verhindert wird.

HINWEIS: Die Pumpe startet nicht ohne 100 mm Wasser.

HINWEIS: Die Pumpe pumpt Wasser bis zu einer Tiefe von 20 mm. Die Pumpe stoppt sobald ein Wasserstand von 20 mm erreicht ist.

BEACHTEN

Bei jedem Einschalten der Pumpe wird der Motor startet automatisch für 2 Sekunden als Selbsttest.

Wenn der Schalter ausgeschaltet ist, wird der Motor für 2 Sekunden verzögert Sekunden, bis die Arbeit aufhört.

WARNUNG

UM SCHWERE VERLETZUNGEN DURCH UNBEABSICHTIGTE BEDIENUNG ZU VERMEIDEN:

Trennen Sie die Pumpe von der Steckdose, bevor Sie

Inspektions-, Wartungs- oder Reinigungsverfahren.

Wenn die Pumpe während des Betriebs bewegt wird, spülen Sie sie nach

bei jedem Einsatz.

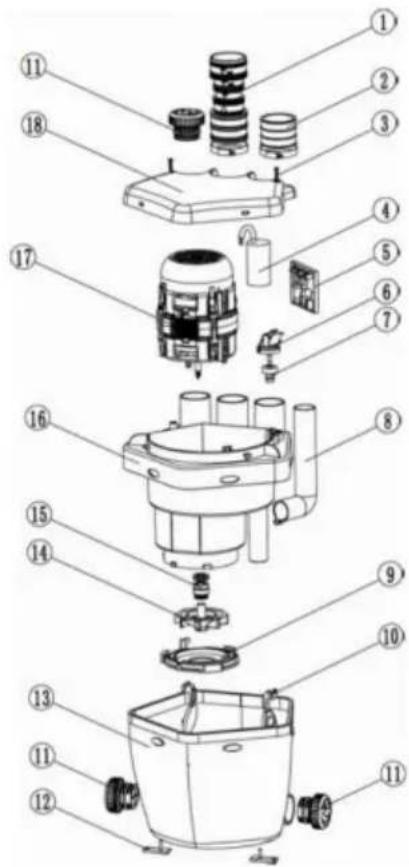

TEILZEICHNUNG

	UrsacheProblem Lösung
Der Motor läuft normalerweise, aber die Wasserabläufe langsam.	Das Abflussrohr ist verstopft.Möglich, dass die Rückschlagventil isthalb geschlossen.	Reinigen Sie das Abflussrohr.Überprüfen Sie dasRückschlagventil.
Das Wasser läuft ab langsam und die Motor funktioniert intermittierend	Belüftungssystem blockiert.	Überprüfen Sie das Belüftungssystem.
Die Pumpe startet nicht.Das Wasser evakuiert nicht.	Es gibt keinen Strom mehr die Pumpe. Thermische Überlastung ausgeschnitten.	Warten Sie, bis die thermische Überlastung auskuppeln (ca. 20-30 Minuten)
Der Motor brummt und es tut nicht evakuieren die Wasser.	Ein Fremdkörper blockiert die Laufrad. DefekterKondensator.	Kontaktieren Sie einen autorisierteTechniker.
Das Wasserevakuiert nicht und der Motor läuft lange Zeit.	Abflussrohr verstopft.Laufrad teilweiseblockiert.	Kontaktieren Sie einen autorisierteTechniker.
NachEntladen der Wasser, der Motor startet mehrere mal vor Stoppen vollständig.	Wasser fließt zurück die Pumpe. Das Rückschlagventil schließt nicht richtig.	Lassen Sie klares Wasser ab, um den Schreizugeben Ventil oder Ventil ausbauen und reinigen Es.
Der Motor läuft ohne Entweder stoppen oder Pumpen.	Abschöpfen oder fehlender Zähler Druck im Abflussrohr, geräuschvoll, Bildung einer Luftblase.Vorhandensein eines Fremdkörpers.	Ändern Sie die Evakuierungsleitung so, dass um ein Absaugen oder den Gegendruck erhöhen (für Beispiel mit kleineren Rohren, fügen Sie eine Biegung im Rohr). Wenn das Problem weiterhin besteht, wenden Sie sich an eiastorisierten Techniker.
Der Motor läuft, macht aber komisches Geräusch.	Ein Fremdkörper ist gefallen in die Pumpe.	Kontaktieren Sie einen autorisierten Techniker.
Das Wasser kehrt zurück bis in die Duschwanne oder Badewanne.	Der Abfluss durch die Schwerkraft in der Pumpe ist unzureichend. Defekt Zulaufregelklappe oder Verstopfung im Abflussrohr.	Stellen Sie sicher, dass der Schwerkraftfall mindestens 1/4 Zoll pro Fuß in die Pumpe aus den Sanitäreinrichtungen.
