MODE D'EMPLOI FLO500-RD Vevor

électronique www.vevor.com/support

POMPE POUR ÉVIERUTILITAIRE

INSTRUCTIONS

MODÈLE : FLO500-RD

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés.

par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

POMPE POUR ÉVIERUTILITAIRE

MODÈLE : FLO500RD

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques or logicielles sur notre produit.

ATTENTION

CONSERVEZ CE MANUEL

DESCRIPTION

Il s'agit d'une pompe de vidange. Elle convient parfaitement à une utilisation dans n'importe quelle partie de la maison. où des luminaires supplémentaires sont nécessaires. Il pompera les eaux usées d'un sources variées telles que : évier à linge, lave-linge (raccordement indirect), lave-vaisselle, évier de bar, etc.

AVERTISSEMENT

Lisez ce document avant d'utiliser ce produit. Ne pas le faire peut entraîner blessure grave.

Avant le démarrage, notez les points suivants :

La pompe doit être connectée à une fiche protégée par GFCI qui a été installé conformément à la réglementation.

La fiche doit avoir une tension d'alimentation de AC220-240V 50Hz.

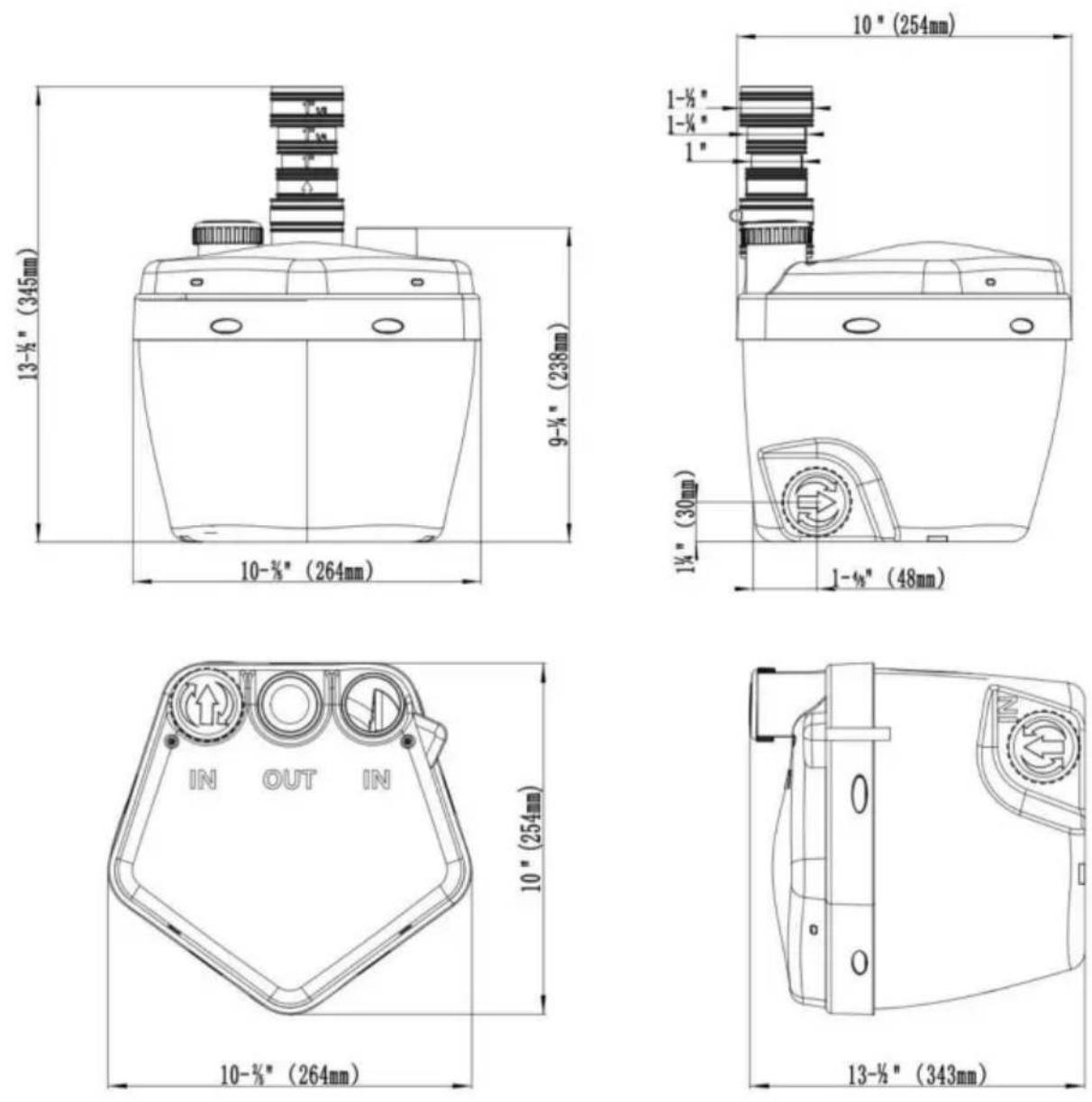

PARAMÈTRES DE SPÉCIFICATION

Modèle	Saisir	Max. Pouvoir			Taille de Débit maximum Levé
FLO500-RD 66	AC220-240V 00 l/h 50 Hz	400w		5,5 m 1", 1-1/41'-1/2"

PRUDENCE

Cette pompe a été évaluée pour une utilisation avec de l'eau uniquement.

IMPORTANT! Pour votre propre sécurité, avant de commencer à faire fonctionner la pompe,

veuillez faire vérifier les éléments suivants par un expert : éléments

suivants vérifiés par uexpert :

1. Risque de choc électrique : cette pompe est fournie avec un conducteur de mise à la terre et une fiche de fixation de type mise à la terre. Pour réduire le risque de choc électrique, assurez-vous qu'elle est connectée uniquement à une prise de type mise à la terre correctement mise à la terre.
2. Risque de choc électrique - Cette pompe n'a pas été étudiée pour une utilisation dans

espaces piscine.

1. Les connexions électriques doivent être protégées de l'humidité.
2. S'il y a un risque d'inondation, les connexions électriques doivent effétruées un terrain plus élevé.
3. Circulation de fluides caustiques, ainsi que circulation d'abrasif matériaux, doivent être évités à tout prix.
4. La pompe doit être protégée du gel.
5. La pompe doit être protégée contre le fonctionnement à sec.
   8.L'accès des enfants devrait également être empêché par des mesures appropriées.
6. Pour éviter la mort par choc électrique, la pompe doit être connectée uniquement une prise protégée par GFCI
7. N'utilisez pas de rallonge avec cet article.
   11.AVERTISSEMENT : Le cordon de ce produit contient du plomb et/ou déthy(Bexyl) phtalate (DEHP), produits chimiques connus par l'État de Californie pour provoquer cancer, malformations congénitales ou autres problèmes de reproduction. Se laver les mains après manipulation.
8. Les personnes portant un stimulateur cardiaque doivent consulter leur(s) médecin avant Utilisation. Champs électromagnétiques à proximité immédiate du stimulateur cardiaque pourrait provoquer une interférence ou une défaillance du stimulateur cardiaque.
9. Les avertissements, précautions et instructions abordés dans ces instructions Le manuel ne peut pas couvrir toutes les conditions et situations possibles qui peuvent se produire. L'opérateur doit comprendre que le bon sens et la prudence sont des facteurs qui ne peuvent pas être intégrés à ce produit, mais doivent être fournie par l'opérateur.

Type de fluide

La pompe est conçue pour être utilisée avec de l'eau dont la température maximale est de 140 °F (60 ). N'utilisez pas la pompe pour d'autres fluides, en particulier des carburants, des liquides de nettoyage ou d'autres productimiques.

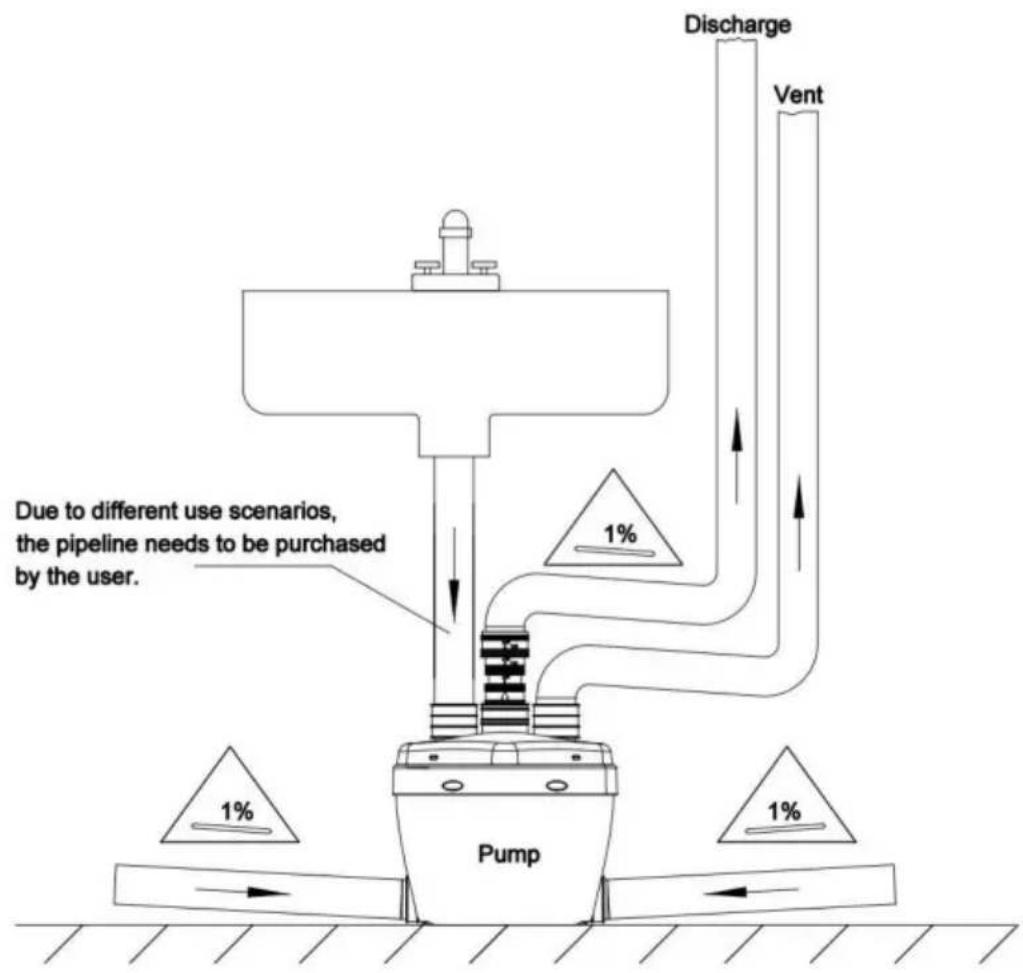

INSTALLATION

Cet appareil doit être installé conformément à notre manuel d'instructions et directives d'installation. Il doit également être installé de manière à garantir

accès facile pour la réparation et l'entretien et conformément au code de plomberie local.

Connexion aux entrées latérales

Comme le montre l'image ci-dessus, la pompe dispose de deux entrées latérales (une de chaque côté) destinées à connecter des appareils supplémentaires. Pour se connecter aux entrées latérales, un raccord en caoutchouc (1-1/2"x2") est fourni avec les pinces. Utilisez ce raccord en caoutchouc pour raccorder l'entrée latérale au tuyau en PVC provenant du luminaire. Un raccord en caoutchouc supplémentaire (avec pinces) sera nécessaire si vous souhaitez utiliser l'entrée de l'autre côté. Si l'une des entrées latérales n'est pas utilisée, assurez-vous de boucher l'entrée non utilisée en vissant le capuchon d'extrémité dans le boîtier jusqu'à ce qu'il soit complètement scellé.

Connexion aux entrées (en haut)

Pour se connecter aux entrées supérieures, un raccord en caoutchouc (1-1/2"x2") est fourni avec les pinces. Utilisez le raccord en caoutchouc pour connecter l'entrée supérieure au tuyau en PVC qui doit provenir de votre raccordement de ventilation. Un montant supplémentaire de

un raccord en caoutchouc (avec pinces) sera nécessaire si vous souhaitez utiliser l'autre entrée supérieure. Si l'une des entrées supérieures n'est pas utilisée, un capuchon est fourni pour couvrir cette entrée.

Raccordement à une baignoire/douche

Lors de l'ajout d'une baignoire/douche, une base devra être construite. Ce la base doit être constituée d'un 2"x 6" (minimum) ou 2"x8" (recommandé) sur bord, pour permettre l'installation d'un siphon en P et le 1/4" requis par pied écoulement gravitaire vers le groupe motopompe.

Connexion de décharge

Les eaux usées évacuées par cet appareil doivent être évacuées à l'aide un tuyau en cuivre ou en plastique (PVC, CPVC) de 1, 1-1/4, 1-1/2 pouce de diamètre. Ce La pompe est conçue pour traiter des particules de 3/8". Le tuyau d'évacuation doit être connecté à une conduite de drainage ou d'égout à l'aide d'un raccord en « Y » approuvé conçu à cet effet.

Assurez-vous également d'utiliser uniquement un tuyau rigide de 1", 1-1/4", 1-1/2" pour la décharge. comme coudes à 45 degrés le long de l'installation. N'utilisez pas de coudes à 90 degrés. Si les coudes longs ne sont pas disponibles, utilisez deux coudes à 45 degrés dos à dos pour faire un virage à 90 degrés.

Assurez-vous que l'angle de pente est de 1/4" par pied pour les sections de drain horizontales.
menant à la colonne de drainage principale pour assurer un drainage par gravité.

Installez un robinet à tournant sphérique à passage complet en option au bas de la colonne montante du tuyau de vidange pour permettre l'arrêt en cas de réparation.

Installation verticale en premier

Si un levage vertical est requis, celui-ci doit précéder le parcours horizontal du tuyau.

Raccordement à un système de ventilation

L'unité a été conçue avec un raccord de ventilation sur le dessus de la pompe.

Tous les codes de plomberie exigent une connexion à un système de ventilation. Connectez votre système de ventilation en utilisant le raccord en caoutchouc 1-1/2" x 2" fourni pour se connecter au votre tuyau en PVC.

Veuillez noter que le système de ventilation doit être un système de ventilation bidirectionnel. L'utilisation de les évents mécaniques, les vannes d'admission d'air ou les dispositifs similaires ne sont pas autorisés car ils sont considérés comme des systèmes de ventilation à sens unique.

Démantèlement

(notice destinée aux professionnels uniquement)

Coupez l'alimentation électrique avant de tenter toute intervention sur l'appareil.

Cet appareil ne nécessite aucun entretien particulier. Dans le cas où le service est

Si nécessaire, toute intervention sur l'appareil doit être effectuée pœchnicien.

OPÉRATION

Après avoir lu ces instructions, tenez compte des points suivants avant de commencer la pompe:

1. Vérifiez que la pompe repose sur le fond du bassin, si elle n'est pasue par la poignée.
2. Vérifiez que le tuyau de refoulement est correctement connecté.
3. Vérifiez que la connexion électrique est de 22 0-24 0 VAC 50 Hz.
4. Vérifiez que la prise électrique est protégée par GFCI et étabon État. Testez la prise protégée par GFCI avant utilisation.
5. Vérifiez que l'eau et l'humidité ne peuvent pas s'approcher de la prise d'alimentation.
6. Vérifiez que la pompe est installée de manière à éviter un fonctionnement à sec.

REMARQUE : La pompe ne démarrera pas sans 100 mm d'eau.

REMARQUE : La pompe éliminera l'eau jusqu'à 20 mm. L'arrêt de la pompe une fois que le niveau d'eau de 20 mm est atteint.

AVIS

Chaque fois que la pompe est mise sous tension, le moteur démarre automatiquement pendant 2 secondes comme auto-test.

Lorsque l'interrupteur est éteint, le moteur sera retardé de 2 secondes pour arrêter de fonctionner.

AVERTISSEMENT

POUR ÉVITER DES BLESSURES GRAVES DUES À UNE FONCTIONNEMENT ACCIDENTEL :

Débranchez la pompe de sa prise électrique avant d'effectuer toute

procédures d'inspection, d'entretien ou de nettoyage.

Si la pompe est déplacée pendant le fonctionnement, rincez-la à l'eau claire après chaque utilisation.

	CauseProblème	Solution
Le moteur tourne normalement, mais le l'eau s'écoule lentement.	Le tuyau d'évacuation est bloqué.Il est possible qu'le clapet anti-retour est à moitié fermé.	Nettoyer le tuyau d'évacuation .Inspectez le clapet antietour.
L'eau s'écoule lentement et le le moteur fonctionne par intermittence	Système de ventilation bloqué.	Inspectez le système de-entilation.
La pompe ne démarre pas.L'eau n'évacue pas.	Il n'y a aucun pouvoir qui va la pompe. Surcharge thermique découper.	Attendez que la surcharge thermique désengager (environ 20-30 minutes)
Le moteur ronronne et ce n'est pas le cas évacuer les eau.	Un corps étranger bloque turbine. Condensateur défectueux.	Contactez un technicieragréé.
L'eau n'évacue pas et le moteur court longtemps temps.	Tuyau d'évacuationbouché.Roue partiellementbloquée.	Contactez un technicieragréé.
Après décharger le l'eau, le moteur redémarre plusieurs fois avant arrêt complètement.	L'eau retourne dans la pompe. Le clapet anti-retour ne ferme pas correctement.	Vidanger l'eau claire pour libérer le chèque valve ou retirez la valve et nettoyez-la il.
Le moteur tourne bruyamment, sans en arrêtant, soit pompage.	Siphonnage ou absence de compteur pression dans le tuyau d'évacuation, créant une poche d'air. soitPrésence d'un corps étranger.	Modifier la tuyauterie d'évacuation de manière à manière d'éliminer le siphonnage ou augmenter la contre-pression (par exemple en utilisant des tuyaux plus petits, ajoutez un plier le tuyau). Si le problème continue, contactez un revendeur agréé technicien.
Le moteur tourne, mais fait un bruit étrange.	Un corps étranger est tombé dans la pompe.	Contactez un technicieragréé.
L'eau recule jusque dans le receveur de douche ou baignoire.	L'écoulement par gravité dans le la pompe est inadéquate. Défectueux volet de contrôle d'entrée ou blocage dans le tuyau d'évacuation.	Assurez-vous que la chute gravitationnelle est à au moins 1/4" par pied dans la pompe des installations sanitaires.
