BRUKSANVISNING FLO500-RD Vevor

Teknisk support och garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

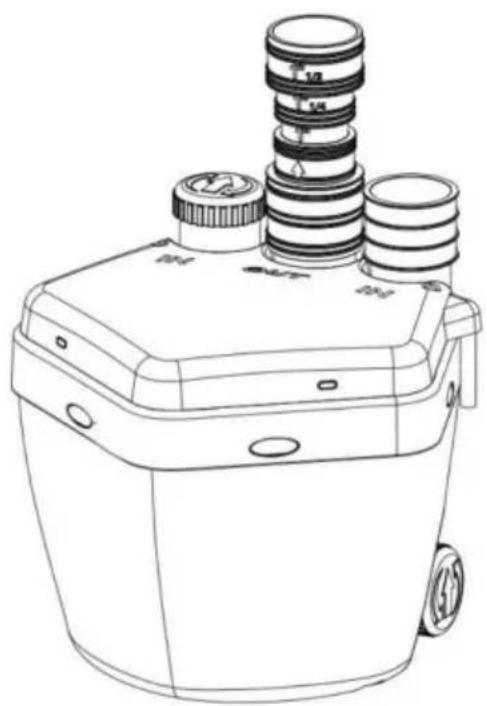

UTILITY SNKPUMP

MODELL: FLO500RD

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.

UPPMÄRKSAMHET

SPARA DENNA MANUAL

BESKRIVNING

Detta är en avloppspump. Den är idealisk för användning i alla delar av huset där ytterligare fixturer behövs. Det kommer att pumpa bort avloppsvattnet från en olika källor såsom: tvättställ, tvättmaskin (indirekt anslutning), diskmaskin, bardisk, etc.

WARNING

Läs detta material innan du använder denna produkt. Om du inte gör det kan det leda till allvarlig skada.

Observera följande före start:

Pumpen måste anslutas till en GFCI-skyddad kontakt som har varit installeras enligt föreskrifter.

Kontakten måste ha en matningsspänning på AC220-240V 50Hz.

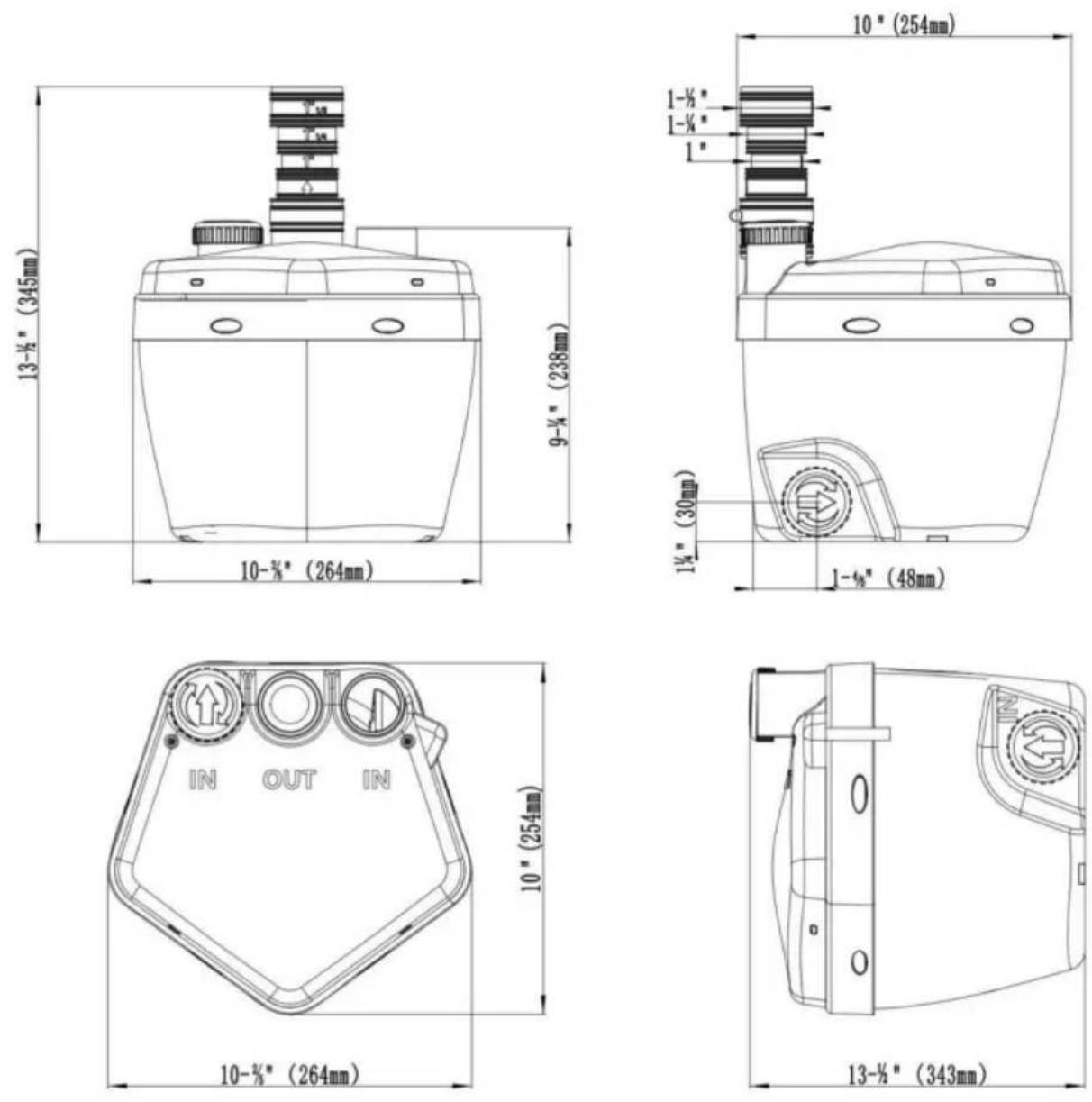

SPECIFIKATIONSPARAMETRAR

Modell	Inmatning	Max Kraft	Max Flow Max Lift	Uttagsstorlek
FLO500-RD	AC220-240V 50 Hz	400w h	6600 l/	5,5m 1"ÿ1-1/4" 1-1/2"

WARNING

Denna pump har utvärderats endast för användning med vatten.

VIKTIGT! För din egen säkerhet - innan du börjar köra pumpen, låt en expert kontrollera följande saker: följande saker kontrolleras

av enexpert:

1. Risk för elektriska stötar-Denna pump levereras med en jordad ledare ochdad anslutningskontakt. För att minska risken för elektriska stötar, se till att den endast är ansluten till ett korrekt jordat, jordat uttag.

2. Risk för elektrisk stöt -Denna pump har inte undersökts för användning

poolområden.

1. De elektriska anslutningarna måste skyddas mot fukt.
2. Om det finns risk för översvämning måste de elektriska anslutningarna fjöras högre mark.
3. Cirkulation av frätande vätskor, samt cirkulationslåpmedel material, måste till varje pris undvikas.

4. Pumpen måste skyddas mot frost.

5. Pumpen måste skyddas från att gå torr.

6. Tillgång för barn bör också förhindras med lämpliga åtgärder.

7. För att förhindra dödsfall på grund av elektriska stötar, får pumpen endast airlslutas ett GFCI-skyddat uttag

8. Använd inte en förlängningssladd med detta föremål.

9. WARNING: Sladden till denna produkt innehåller bly och/eller di(2-etylhexyl) ftalat (DEHP), kemikalier som är kända för delstaten Kalifornien att orsaka cancer och fosterskador eller andra reproduktionsskador. Tvätta händerna efter hantering.

10. Personer med pacemaker bör rådfråga sin(a) läkarean användning. Elektromagnetiska fält i nära anslutning till pacemakern kan orsaka pacemakerstörningar eller pacemakerfel.

11. Varningarna, försiktighetsåtgärderna och instruktionerna som diskuteras i denna instruktion manualen kan inte täcka alla möjliga förhållanden och situationer som kan inträffa. Det måste förstås av operatören att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, men som måste vara det tillhandahålls avoperatören.

Vätsketyp

Pumpen är designad för användning med vatten med en maximal temperatur på 140°F (60 y). Använd inte pumpen för andra vätskor, särskilt inte bränslen, rengöringsvätskor eller andra kemiska produkter.

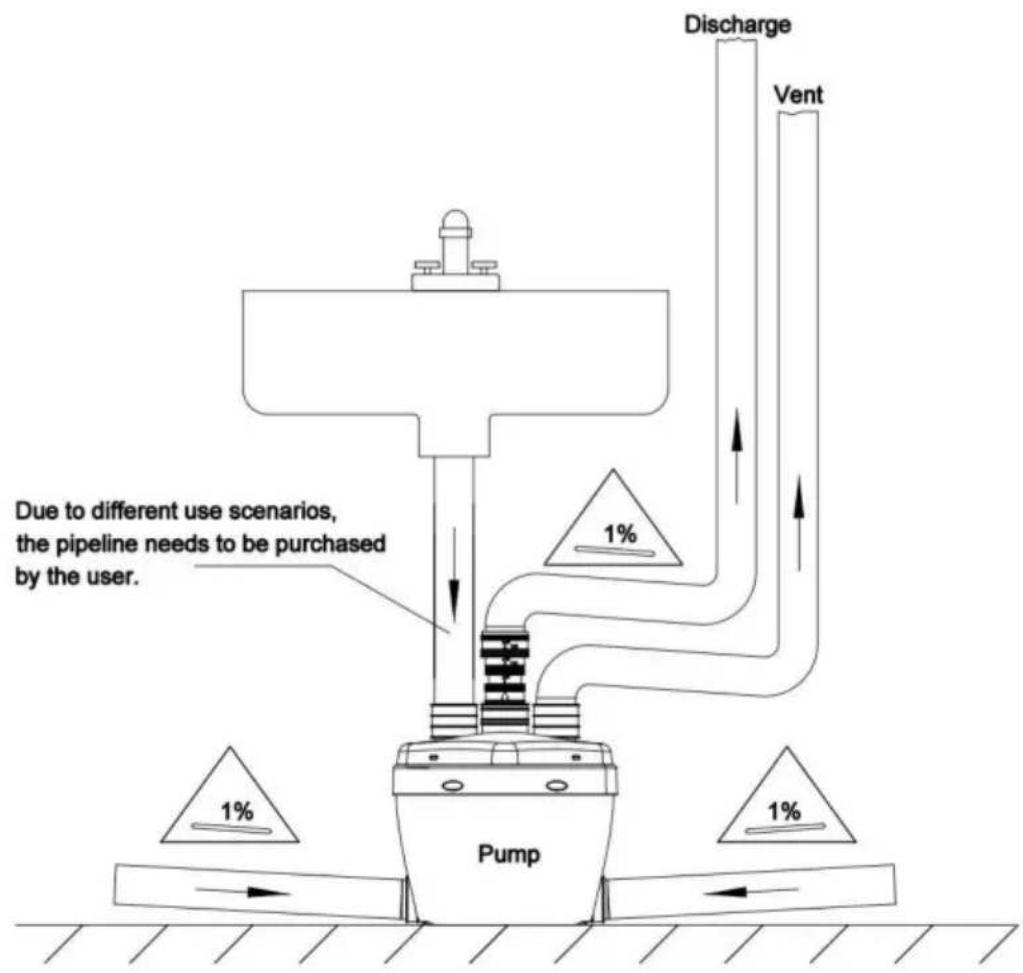

INSTALLATION

Denna apparat måste installeras enligt vår bruksanvisning och installationsriktlinjer. Den måste också installeras på ett sådant sätt att det säkerställs

enkel åtkomst för reparation och underhåll och i enlighet med lokalareglås-

Anslutning till sidoinlopp Som

visas på bilden ovan har pumpen två sidoinlopp (ett på varje sida) som är avsedda att ansluta ytterligare fixturer. För att ansluta till sidoinloppen finns en gummikoppling (1-1/2"x2") tillsammans med klämmorna. Använd denna gummikoppling för att ansluta sidoinloppet till PVC-röret som kommer från fixturen. En extra gummikoppling (med klämmor) kommer att behövas om du vill använda det andra sidoinloppet. Om någon av sidoinloppen inte används, se till att du täcker av inloppet som inte används genom att skruva in ändlocket i höljet tills det ätättelt

Anslutning till inlopp (överst)

För att ansluta till de övre inloppen, tillhandahålls en gummikoppling (1-1/2"x2") tillsammans med klämmorna. Använd gummikopplingen för att ansluta det övre inloppet till PVC-röret som ska vara från din ventilationsanslutning. En ytterligare

gummikoppling (med klämmor) kommer att behövas om du vill använda den andra toppinlopp. Om ett av de övre inloppen inte används, tillhandahålls ett lock täck detta inlopp.

Anslutning till badkar/dusch

När du lägger till ett badkar / dusch måste en bas byggas. Detta basen ska vara gjord av en 2"x 6"(minst) eller 2"x8" (rekommenderas) på kant, för att möjliggöra installation av en P-fälla och den erforderliga 1/4" per fot gravitationsflödet mot pumpenheten.

Urladdningsanslutning

Avloppsvattnet som evakueras av denna enhet måste tömmas med hjälp av ett 1, 1-1/4, 1-1/2 tum diameter koppar- eller plaströr (PVC, CPVC). Detta pumpen är designad för att hantera 3/8" partiklar. Utloppsröret måste vara ansluten till en avloppsledning eller avloppsledning med en godkänd "Y"-koppling utformad för detta ändamål.

Se till att endast använda 1", 1-1/4", 1-1/2" styvt rör för utmatningen också som 45 graders armbågar längs installationen. Använd inte 90 graders armbågar. Om långa svepande armbågar finns inte, använd två 45 graders armbågar rygg mot rygg för att göra en 90 graders tum.

Se till att lutningsvinkeln är 1/4" per fot för horisontella dräneringssektioner leder upp till huvudavloppsstapeln för att säkerställa dränering genom gravitation. Installera en valfri kulventil med full port i botten av avloppsrörets stigare till tillåt avstängning vid reparationer.

Vertikal installation först

Om vertikallyft krävs måste detta föregå den horisontella rördragningen.

Anslutning till ventilationssystem

Aggregatet har utformats med en ventilationsanslutning på toppen av pumpen. Alla VVS-koder kräver en anslutning till ett ventilationssystem. Anslut din ventilationssystem med den medföljande 1-1/2"x 2" gummikopplingen att ansluta till ditt PVC-rör.

Observera att ventilationssystemet bör vara en tvåvägsventilation. Användningen av mekaniska ventiler, luftinsläppsventiler eller liknande anordningar är det inte tillåtna eftersom dessa anses vara envägsventilationssystem.

Demontering

(instruktioner endast avsedda för proffs)

Koppla bort strömförsörjningen innan du utför något arbete på enheten.

Denna enhet kräver inget specifikt underhåll. I fall service är krävs, allt arbete på enheten måste utföras ateleniker.

DRIFT

Efter att ha läst dessa instruktioner, överväg följande punkter innabörjär pumpen:

1. Verifiera att pumpen vilar på golvet i bassängen, om den inte är upphängd vid handtaget.
2. Verifiera att utloppsröret är korrekt anslutet.
3. Verifiera att den elektriska anslutningen är 22 0-24 0 VAC 50 Hz.
4. Verifiera att eluttaget är GFCI-skyddat och i gott skick testa GFCI-skyddat uttag före användning.
5. Verifiera att vatten och fukt inte kan komma nära nätuttaget.
6. Verifiera att pumpen är installerad så att den intetogår
   OBS: Pumpen startar inte utan 100 mm vatten.
   OBS: Pumpen tar bort vatten ner till 20 mm. Pumpstoppet när 20 mm vattennivå nås.

LÄGGA MÄRKE TILL

Varje gång pumpen slås på kommer motorn startar automatiskt i 2 sekunder som ett självtest.

När strömbrytaren stängs av kommer motorn att fördröjas i 2 sekunder för att sluta fungera.

WARNING

FÖR ATT FÖRHINDRA ALLVARLIG SKADA FRÅN OAVSIKTLIG ANVÄNDNING:

Koppla bort pumpen från dess eluttag innan du utför något inspektion, underhåll eller rengöring.

Om pumpen flyttas under drift, spola ur den med rent vatten efteråt varje användning.

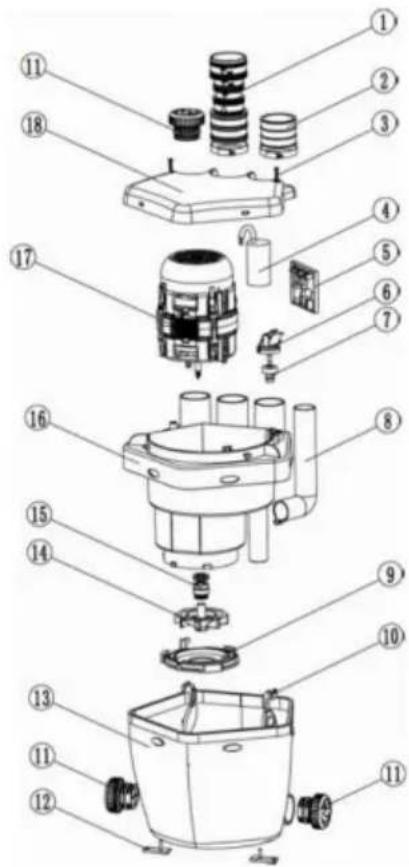

DELARITNING

	OrsakProblem Lösning
Motorn går normalt, men vattenavlopp långsamt.	Utloppsröret är blockerad.Möjligt att backventilen är hälften stängd.	Rengör utloppsröret.Inspektera backventilen.
Vattnet rinner ut långsamt och motorn fungerar intermittent	Ventilationssystem blockerat.	Inspektera ventilationssystemet.
Pumpen startar inte.Vattnet evakuerar inte.	Det går ingen strömpumpen. Termisk överbelastning Skära ut.	Vänta på den termiska överbelastningen koppla ur (cirka 20-30 minuter)
Motorn brummaroch det gör den inteevakueravatten.	En främmande kropp blockerarimpeller. Defektkondensator.	Kontakta en auktoriseradekniker.
Vattnetevakuerar inteoch motornlöper längetid.	Evakueringsröret blockerat.Delvis blockeradpumphjul.	Kontakta en auktoriseradekniker.
Efterurladdning avvatten, motornstartar om fleragånger tidigarestopparfullständigt.	Vatten rinner tillbakänpumpen. Backventilenstångs inteordentligt.	Töm rent vatten för att frigöra kontrollenventil eller ta bort ventilen oengörDet.
Motorn gårantingen stannar ellerpumpning.	Sifon eller brist på disktryck i dräneringsröret, ljudligt, utanskapa enluftficka.Förekomst av en främmande kropp.	Ändra evakueringsrören i en sådansätt att eliminera siphoning elleröka mottrycket (tillexempel med mindre rör, lägg till enböja i röret). Om problemetfortsätter, kontakta en auktoriseradtekniker.
Motorn går, men gör enkonstigt ljud.	En främmande kropp har fallitin i pumpen.	Kontakta en auktoriserad tekniker.
Vattnet backarupp iduschkar ellerbadkar.	Utflödet av gravitationenpumpen är otillräcklig. Felaktiginloppskontrollklaff eller blockeringi avloppsröret.	Se till att grusfallet är klminst 1/4” per fot in i pumpenfrån sanitetsarmaturerna.
