MANUALE UTENTE FLO500-RD Vevor

Supporto tecnico e certificato di garanzia elettronica

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

POMPA LAVELLOUTILITÀ

MODELLO: FLO500RD

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

ATTENZIONE

CONSERVA QUESTO MANUALE

DESCRIZIONE

Questa è una pompa di scarico, ideale per l'uso in qualsiasi sezione della casa dove sono necessari dispositivi aggiuntivi. Pomperà le acque reflue lontano da a varietà di fonti come: lavello della biancheria, lavatrice (collegamento indiretto), lavastoviglie, lavello da bar, ecc.

AVVERTIMENTO

Leggere questo materiale prima di utilizzare il prodotto. In caso contrario, si potrebbero verificare ferita grave.

Prima dell'avvio, tenere presente quanto segue:

La pompa deve essere collegata a una presa protetta GFCI che sia stata installato secondo le normative.

La spina deve avere una tensione di alimentazione AC220-250Hz.

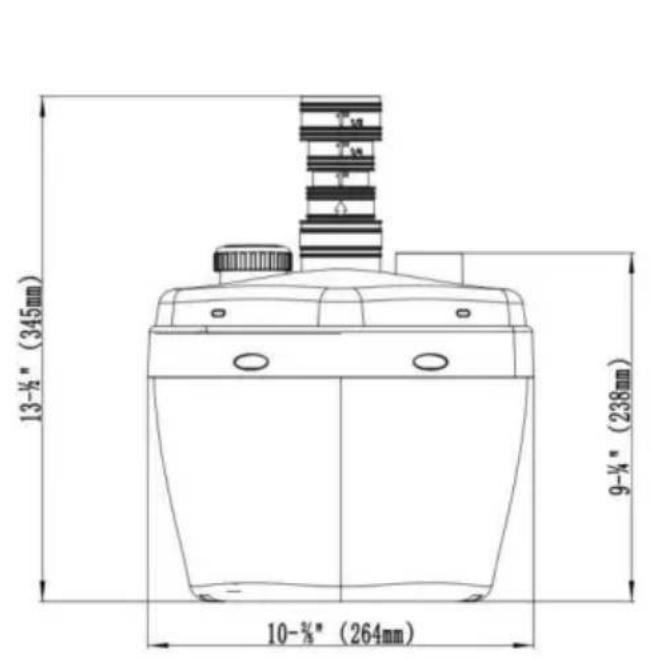

PARAMETRI DI SPECIFICA

Modello Dimensione dell'uscita Ingresso		Massimo Energia	Portata massima	Portata massima
RD	CA 220-240 V 50Hz	400w 6600	I/hFLO500-	5,5 m 1"y1-1/4" 1-1/2"

Questa pompa è stata valutata per l'uso solo con acqua.

IMPORTANTE! Per la vostra sicurezza, prima di avviare la pompa, fate

controllare i seguenti elementi da un esperto:

seguenti elementi controllati da usperto:

1. Rischio di scosse elettriche: questa pompa è dotata di un conduttore di terra e di una spina di collegamento con messa a terra. Per ridurre il rischio di scosse elettriche, accertarsi che sia collegata solo a una presa di tipo con messa a terra adeguata.

2. Rischio di scossa elettrica - Questa pompa non è stata studiata per l'uso in

zone piscina.

3.1 collegamenti elettrici devono essere protetti dall'umidità.
4.Se c'è pericolo di allagamento è necessario provvedere ai collegamenti trici terreno più elevato.
5. Circolazione di fluidi caustici, nonché circolazione abrasivi materiali, devono essere evitati a tutti i costi.
6. La pompa deve essere protetta dal gelo.
7. La pompa deve essere protetta dal funzionamento a secco.
8. Anche l'accesso dei bambini dovrebbe essere impedito con misure adeguate.
9. Per evitare la morte per scossa elettrica, la pompa deve essere collegata solo una presa protetta GFCI
10. Non utilizzare una prolunga con questo articolo.
11.AVVERTENZA: il cavo di questo prodotto contiene piombo e/o di(2-etilesile) ftalato (DEHP), sostanze chimiche note allo Stato della California come causa cancro e difetti congeniti o altri danni riproduttivi. Lavarsi le mani dopo la manipolazione.
12. Le persone portatrici di pacemaker dovrebbero consultare prima il proprio medico(i). uso. Campi elettromagnetici in prossimità del pacemaker cardiaco potrebbe causare interferenze o guasti al pacemaker.
13. Le avvertenze, le precauzioni e le istruzioni discusse in queste istruzioni manuale non può coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi. L'operatore deve comprendere che il buon senso e la cautela è un fattore che non può essere incorporato in questo prodotto, ma deve esserlo forniti dall'operatore.

Tipo di fluido

La pompa è progettata per l'uso con acqua con una temperatura massima di 60°C (140°F). Non utilizzare la pompa per altri fluidi, soprattutto carburanti, liquidi detergenti o altri prodotti chimici.

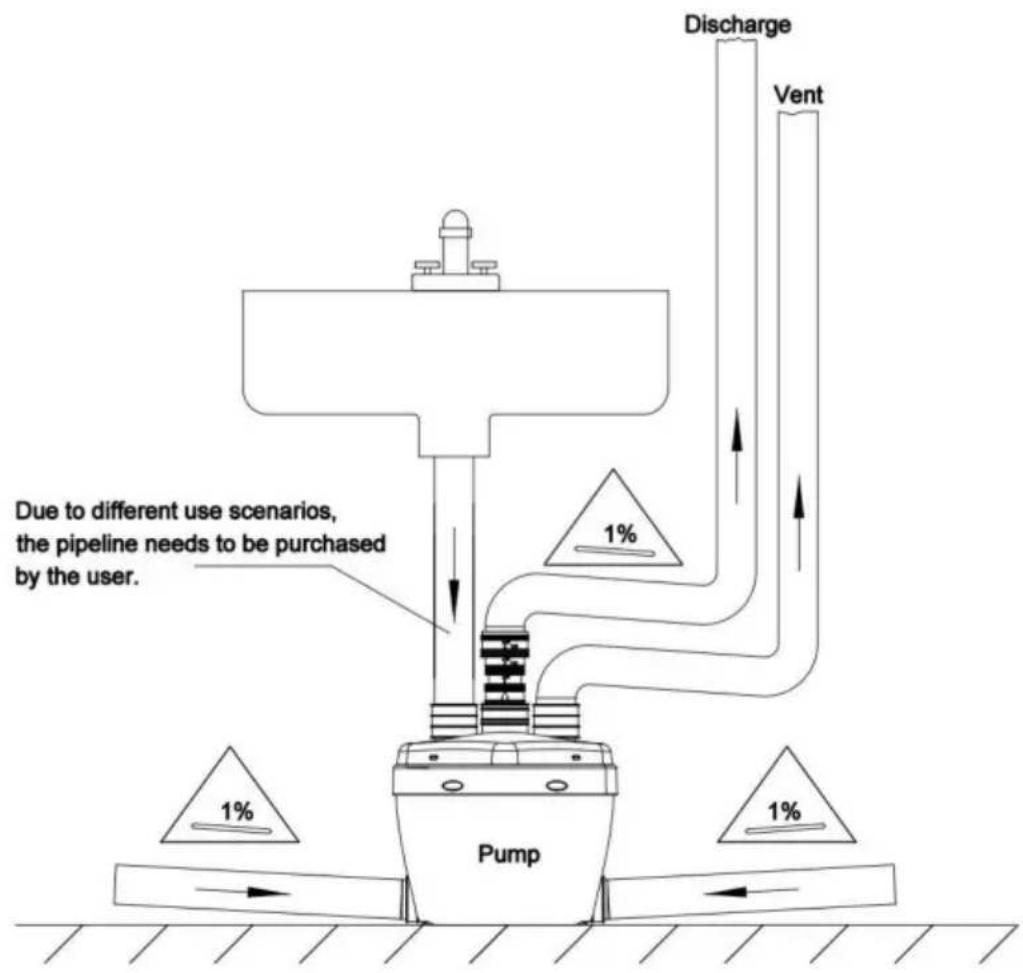

INSTALLAZIONE

Questo apparecchio deve essere installato seguendo il nostro manuale di istruzioni e linee guida per l'installazione. Deve inoltre essere installato in modo tale da garantire

facile accesso per riparazioni e manutenzione e in conformità con il codice idraulico locale.

Collegamento agli ingressi

laterali Come mostrato nella figura sopra, la pompa ha due ingressi laterali (uno su ciascun lato) destinati a collegare dispositivi aggiuntivi. Per il collegamento agli ingressi laterali, insieme ai morsetti viene fornito un raccordo in gomma (1-1/2"x2"). Utilizzare questo raccordo in gomma per collegare l'ingresso laterale al tubo in PVC proveniente dall'apparecchio. Se si desidera utilizzare l'ingresso dall'altro lato sarà necessario un giunto in gomma aggiuntivo (con fascette). Se uno degli ingressi laterali non viene utilizzato, assicurarsi di chiudere l'ingresso non utilizzato avvitando il cappuccio terminale nella custodia finché non è completamente sigillato.

Collegamento agli ingressi (in alto)

Per il collegamento agli ingressi superiori, insieme ai morsetti viene fornito un raccordo in gomma (1-1/2"x2"). Utilizzare il giunto in gomma per collegare l'ingresso superiore al tubo in PVC che dovrebbe provenire dalla connessione di sfiato. Un ulteric

se si desidera utilizzare l'altro sarà necessario un giunto in gomma (con fascette).

ingresso superiore. Se uno degli ingressi superiori non viene utilizzato, viene fornito un tappo coprire questaentrata.

Collegamento ad una vascaloccia

Quando si aggiunge una vasca/doccia, sarà necessario realizzare una base. Questo la base deve essere realizzata con un supporto da 2"x6" (minimo) o 2"x8" (consigliato) bordo, per consentire l'installazione di un sifone a P e il necessario 1/4" per piede flusso per gravità verso il gruppompa.

Collegamento discarico

Le acque reflue evacuate da questo dispositivo devono essere scaricate utilizzando un tubo in rame o plastica (PVC, CPVC) con diametro di 1, 1-1/4, 1-1/2 pollici. Questo la pompa è progettata per gestire particelle da 3/8". Il tubo di scarico deve essere collegato a una linea di scarico o fognaria utilizzando un raccordo a "Y" approvato progettato per questo scopo.

Assicurarsi di utilizzare solo tubi rigidi da 1", 1-1/4", 1-1/2" anche per lo scarico come gomiti da 45 gradi durante l'installazione. Non utilizzare gomiti da 90 gradi. Se non sono disponibili gomiti lunghi, utilizzare due gomiti a 45 gradi schiena contro schiena per eseguire una rotazione di 90 gradi.

Assicurarsi che l'angolo di pendenza sia di 1/4" per piede per le sezioni di drenaggio orizzontali che conduce al camino di scarico principale per garantire il drenaggio per gravità.

Installare una valvola a sfera a passaggio totale opzionale sul fondo del montante del tubo di scarico consentire lo spegnimento in caso di riparazioni.

Prima l'installazione verticale

Se è necessario un sollevamento verticale, questo deve precedere il percorso orizzontale del

Collegamento ad un sistema di ventilazione

L'unità è stata progettata con un collegamento di sfiato sulla parte superiore della pompa.

Tutti i codici idraulici richiedono una connessione a un sistema di ventilazione. Collega il tuo sistema di ventilazione utilizzando il giunto in gomma da 1-1/2"x 2" fornito a cui collegarsi il tuo tubo in PVC.

Si prega di notare che il sistema di ventilazione dovrebbe essere uno sfiato d'aria a due vie. L'uso di non lo sono gli sfiati meccanici, le valvole di ammissione dell'aria o dispositivi simili consentiti poiché considerati sistemi di ventilazione unidirezionali.

Smantellamento

(istruzioni destinate esclusivamente ai professionisti)

Scollegare l'alimentazione prima di tentare qualsiasi intervento sul dispositivo.

Questo dispositivo non necessita di alcuna manutenzione specifica. Nel caso in cui il servizio lo sia richiesto, qualsiasi intervento sul dispositivo deve essere effettuato da equino.

OPERAZIONE

Dopo aver letto queste istruzioni, considerare i seguenti punti prima di iniziare la pompa:

1. Verificare che la pompa poggi sul fondo della vasca, se sospèsa dalla maniglia.
2. Verificare che il tubo di scarico sia collegato correttamente.
3. Verificare che il collegamento elettrico sia 22 0-24 0 V CA 50 Hz.
4. Verificare che la presa elettrica sia protetta GFCI e in buone condizioni condizione. Testare la presa protetta GFCI prima dell'uso.
5. Verificare che acqua e umidità non possano avvicinarsi alla presa di alimentazione.
6. Verificare che la pompa sia installata in modo da evitare il funzionamento a secco.

NOTA: la pompa non si avvia senza 100 mm di acqua.

NOTA: la pompa rimuoverà l'acqua fino a 20 mm. La Pompa si ferma una volta raggiunto il livello dell'acqua di 20 mm.

AVVISO

Ogni volta che la pompa viene accesa, il motore si avvia si avvia automaticamente per 2 secondi come test automatico.

Quando l'interruttore è spento, il motore verrà ritardato di 2 secondi per smettere di funzionare.

AVVERTIMENTO

Scollegare la pompa dalla presa elettrica prima di eseguire qualsiasi operazione procedure di ispezione, manutenzione o pulizia.

Se la pompa viene spostata durante il funzionamento, sciacquarla successivamente con acqua pulita ogni utilizzo.

GUIDA ALLARIPARAZIONE

	Causa	SoluzioneProblema
Il motore funziona normalmente, mail scarichi dell'acqua lentamente.	Il tubo di scarico è bloccato.Possibile che il la valvola di ritegno è a metà Chiuso.	Pulire il tubo di scarico.Ispezionare la valvola di ritegno.
L'acqua defluisce lentamente e il il motore funziona in modo intermittente	Sistema di ventilazione bloccato.	Ispezionare il sistema di ventilazione.
La pompa non inizia.L'acqua non evacua.	Non c'è potere la pompa. Sovraccarico termico ritagliare.	Attendere che finisca il sovraccarico termico disimpegno (circa 20-30 minuti)
Il motore ronza e non è così evacuare il acqua.	Un corpo estraneo sta bloccandb girante. Condensatoredifettoso.	Rivolgersi ad un tecnica autorizzato.
L'acqua non evacua e il motore corre a lungo tempo.	Tubo di evacuazione struito.Girante parzialmente bloccata.	Rivolgersi ad un tecnica autorizzato.
Dopo scaricando il acqua, il motore ne riavvia diversi volte prima fermandosi completamente.	L'acqua starifluendo la pompa. La valvola di ritegno non si chiude correttamente.	Scaricare l'acqua pulita per liberare il controllo valvola o rimuovere la valvola e pulirla
Il motore funziona rumorosamente, senza o fermarsi o pompaggio.	Sifonamento o mancanza di contatore pressione nel tubo di scarico, creando una sacca d'aria.Presenza di un corpo estraneo.	Modificare la tubazione di evacuazione in modo tale modo da eliminare il sifonamento o aumentare la contropressione (ad es esempio utilizzando tubi più piccoli, aggiungere a piegare il tubo). Se il problema continua, contattare un autorizzato tecnico.
Il motore funziona, ma fa a strano rumore.	È caduto un corpo estraneo nella pompa.	Rivolgersi ad un tecnica autorizzato.
L'acqua si ritira su nel piatto doccia o vasca da bagno.	Il deflusso per gravità nel la pompa è inadeguata. Difettoso deflettore o blocco del controllo dell'ingresso nel tubo di scarico.	Assicurati che la caduta di gravità sia a livello almeno 1/4" per piede nella pompa dai sanitari.
