GEBRUIKSAANWIJZING FLO500-RD Vevor

Technische ondersteuning en garantiecertificaat

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

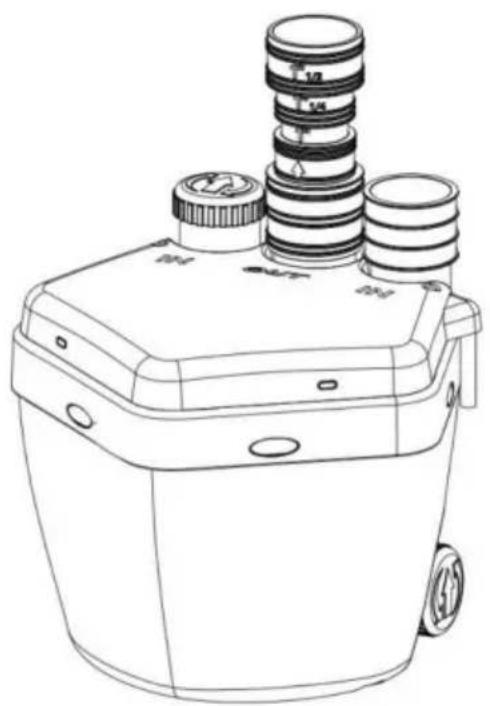

UTILITY GASTPOMP

MODEL: FLO500RD

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaatwww.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

AANDACHT

BEWAAR DEZE HANDLEIDING

BESCHRIJVING

Dit is een afvoerpomp. Deze is bij uitstek geschikt voor gebruik in elke ruimte van het huis waar extra armaturen nodig zijn. Het pompt het afvalwater weg van een verscheidenheid aan bronnen zoals: wasgootsteen, wasmachine (indirecte aansluiting), vaatwasser, bargootsteen,etc.

WAARSCHUWING

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit resulteren in ernstig letsel.

Let vóór het opstarten op het volgende:

De pomp moet worden aangesloten op een met aardlekschakelaar beschermde stekker geïnstalleerd volgens de voorschriften.

De stekker moet een voedingsspanning hebben van AC220-240V 50Hz.

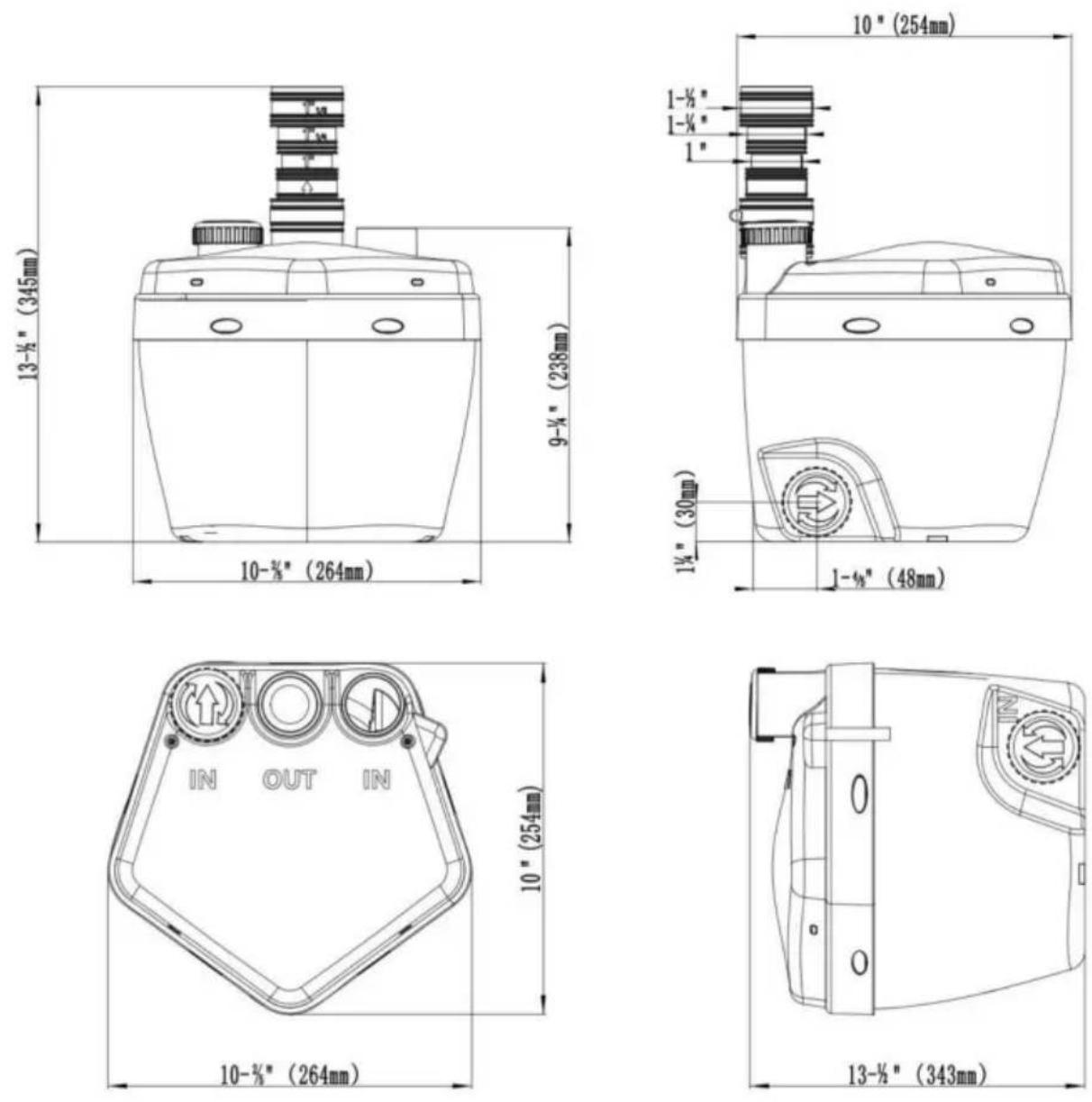

SPECIFICATIEPARAMETERS

Model	Invoer	Max Stroom	Max. stroom	Max. lift	Uitlaatgrootte
FLO500-RD	AC220-240V 50 Hz		6600 l/u400w	5,5 m 1”y1-1/4” 1-1/2”

VOORZICHTIGHEID

Deze pomp is uitsluitend beoordeeld voor gebruik met water.

BELANGRIJK! Voor uw eigen veiligheid, voordat u de pomp in gebruik neemt, dient u de volgende punten te laten controleren door een

deskundige: volgende punten controleren door edeskundige:

1. Risico op elektrische schokken - Deze pomp wordt geleverd met een aardgeleider en een geaarde stekker. Om het risico op een elektrische schok te verminderen, moet u ervoor zorgen dat de pomp alleen wordt aangesloten op een goed geaard stopcontact.
2. Risico op elektrische schokken - Deze pomp is niet onderzocht voor gebruik in

zwembad gebieden.

1. De elektrische aansluitingen moeten tegen vocht worden beschermd.
2. Als er gevaar voor overstroming bestaat, moeten de elektrische aansluitingen wordt voerd hoger gelegen grond.
3. Circulatie van bijtende vloeistoffen, evenals de circulatie sahuurmiddelen materialen moeten koste wat het kost worden vermeden.
4. De pomp moet tegen vorst worden beschermd.
5. De pomp moet worden beschermd tegen drooglopen.
6. Toegang van kinderen moet ook met passende maatregelen worden voorkomen.
7. Om overlijden door een elektrische schok te voorkomen, mag de pomp alleen worden aangasloten een GFCI-beschermd stopcontact
8. Gebruik bij dit artikel geen verlengsnoer.
9. WAARSCHUWING: Het snoer van dit product bevat lood en/of di(2-ethylhexyl) ftalaat (DEHP), chemicaliën waarvan de staat Californië weet dat ze deze veroorzaken kanker en geboorteafwijkingen of andere reproductieve schade. Handen wassen na behandeling.
10. Mensen met pacemakers moeten vooraf hun arts(en) raadplegen gebruik.Elektromagnetische velden in de nabijheid van een pacemaker kan pacemakerinterferentie of falen van de pacemaker veroorzaken.
11. De waarschuwingen, voorzorgsmaatregelen en instructies die in deze instructie wobeesproken handleiding kan niet alle mogelijke omstandigheden en situaties behandelen optreden. Het moet door de exploitant worden begrepen dat gezond verstand en Voorzichtigheid is een factor die niet in dit product kan worden ingebouwd, maar dat wel moet gebeuren geleverd door de exploitant.

Vloeistoftype

De pomp is ontworpen voor gebruik met water met een maximale temperatuur van

140°F (60°C). Gebruik de pomp niet voor andere vloeistoffen, vooral niet voor brandstoffen, schoonmaakvloeistoffen of andere chemische producten.

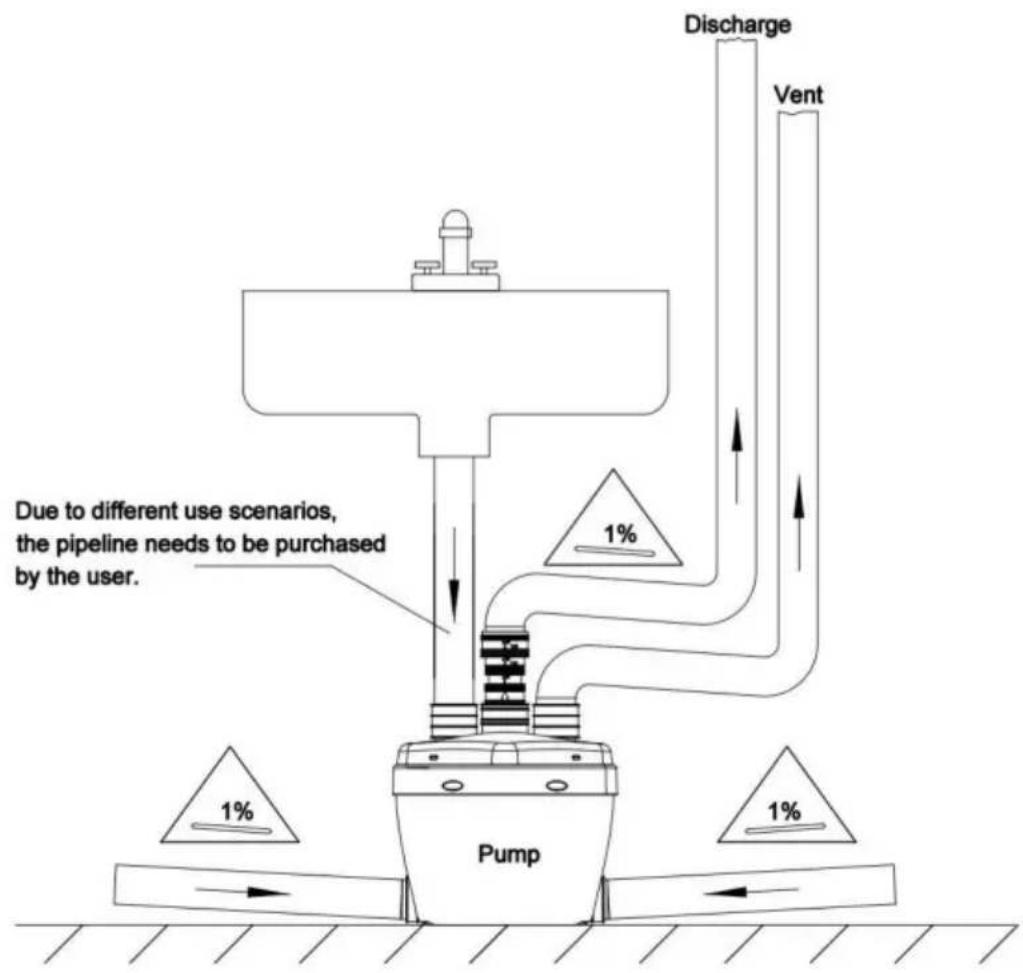

INSTALLATIE

Dit apparaat moet worden geïnstalleerd volgens onze instructiehandleiding en installatie richtlijnen. Het moet ook zo worden geïnstalleerd dat het verzekerd is

gemakkelijke toegang voor reparatie en onderhoud en in overeenstemming met de plaatselijke loodgietersvoorschriften.

Aansluiting op zij-inlaten Zoals

weergegeven in de bovenstaande afbeelding heeft de pomp twee zij-inlaten (één aan elke kant) die bedoeld zijn om extra armaturen aan te sluiten. Voor aansluiting op de zij-inlaten wordt samen met de klemmen één rubberen koppeling (1-1/2"x2") meegeleverd. Gebruik deze rubberen

koppeling om de zij-inlaat aan te sluiten op de PVC-buis die uit het armatuur komt. Als u de andere zij- inlaat wilt gebruiken, heeft u een extra rubberen koppeling (met klemmen) nodig. Als een van beide zij- inlaten niet wordt gebruikt, zorg er dan voor dat u de niet-gebruikte inlaat afsluit door de einddop in de behuizing te schroeven totdat deze volledigafgedicht.

Aansluiting op inlaten (boven)

Voor aansluiting op de bovenste inlaten wordt samen met de klemmen één rubberen koppeling (1-1/2"x2") meegeleverd. Gebruik de rubberen koppeling om de bovenste inlaat aan te sluiten op de PVC-buis die uit uw ontluchtingsaansluiting moet komen. Een extra

Als u de andere wilt gebruiken, heeft u een rubberen koppeling (met klemmen) nodig bovenste inlaat. Als een van de bovenste inlaten niet wordt gebruikt, wordt er een dop meegeleverd bedek deze inlaat.

Aansluiting op een ligbad/douche

Bij het toevoegen van een badkuip/douche zal er een onderbouw gebouwd moeten worden. Dit basis moet worden gemaakt van een 2"x 6" (minimaal) of 2"x8" (aanbevolen) op rand, om de installatie van een P-trap en de vereiste 1/4" per voet mogelijk te maken zwaartekrachtstroming naar de pompunit.

Afvoeraansluiting

Het afvalwater dat door dit apparaat wordt afgevoerd, moet worden geloosd met behulp van een koperen of plastic (PVC, CPVC) buis met een diameter van 1, 1-1/4, 1-1/2 inch. Dit De pomp is ontworpen om deeltjes van 3/8" te verwerken. De afvoerleiding moet aangesloten op een afvoerleiding of rioolleiding met behulp van een goedgekeurde "Y"-fitting voor dit doel ontworpen.

Zorg ervoor dat u ook alleen 1", 1-1/4", 1-1/2" stijve pijp gebruikt voor de afvoer als 45 graden ellebogen langs de installatie. Gebruik geen 90 graden ellebogen. Als lange vegende ellebogen zijn niet beschikbaar, gebruik twee 45 graden ellebogen rug aan rug om een draai van 90 graden te maken.

Zorg ervoor dat de hellingshoek 1/4 inch per voet bedraagt voor horizontale afvoersecties in de aanloop naar de hoofdafvoerstapel om drainage door zwaartekracht te garanderen. Installeer een optionele kogelkraan met volledige poort aan de onderkant van de stijgleiding van de afvoerleiding Uitschakeling toestaan bij reparaties.

Eerst verticale installatie

Indien verticale lift vereist is, moet deze voorafgaan aan de horizontale leidingloop.

Aansluiting op een ventilatiesysteem

De unit is ontworpen met een ontluchtingsaansluiting aan de bovenzijde van de pomp.

Alle sanitaircodes vereisen een aansluiting op een ventilatiesysteem. Sluit uw

ventilatiesysteem met behulp van de meegeleverde 1-1/2"x 2" rubberen koppeling om op aan te sluiten je PVC-buis.

Houd er rekening mee dat het ventilatiesysteem een tweerichtingsontluchter moet zijn. Het gebruik van mechanische ventilatieopeningen, luchtinlaatkleppen of soortgelijke apparaten zijn dat niet toegestaan omdat deze worden beschouwd als eenrichtingsontluchtingssystemen.

Demontage

(instructies alleen bedoeld voor professionals)

Koppel de voeding los voordat u werkzaamheden aan het apparaat uitvoert.

Dit apparaat vereist geen specifiek onderhoud. Voor het geval dat service is

Indien nodig moeten alle werkzaamheden aan het apparaat door een technicus wotgevoerd.

OPERATIE

Houd na het lezen van deze instructies rekening met de volgende punten vobegintu de pomp:

1. Controleer of de pomp op de bodem van het bassin rust, als deze omgehangen bij het handvat.
2. Controleer of de afvoerleiding goed is aangesloten.
3. Controleer of de elektrische aansluiting 22 0-24 0 VAC 50 Hz is.
4. Controleer of het stopcontact GFCI-beveiligd is en in goede stakatert staat. Test vóór gebruik een door een aardlekschakelaar beschermd stopcontact.
5. Zorg ervoor dat water en vocht niet in de buurt van het stopcontact kunnen komen.
6. Controleer of de pomp zo is geïnstalleerd dat drooglopen wordt voorkomen.

OPMERKING: De pomp start niet zonder 100 mm water.

OPMERKING: De pomp verwijdert water tot 20 mm. De pomp stopt zodra het waterniveau van 20 mm is bereikt.

KENNISGEVING

Elke keer dat de pomp wordt ingeschakeld, zal de motor dit doen start automatisch gedurende 2 seconden als zelftest.

Wanneer de schakelaar wordt uitgeschakeld, heeft de motor een vertraging van 2 seconden om te stoppen met werken.

WAARSCHUWING

OM ERNSTIG LETSEL DOOR ONBEDOELDE BEDIENING TE VOORKOMEN:

Haal de stekker van de pomp uit het stopcontact voordat u iets uitvoert inspectie-, onderhouds- of reinigingsprocedures.

Als de pomp tijdens bedrijf wordt verplaatst, spoel deze dan daarna door met schoon water elk gebruik.

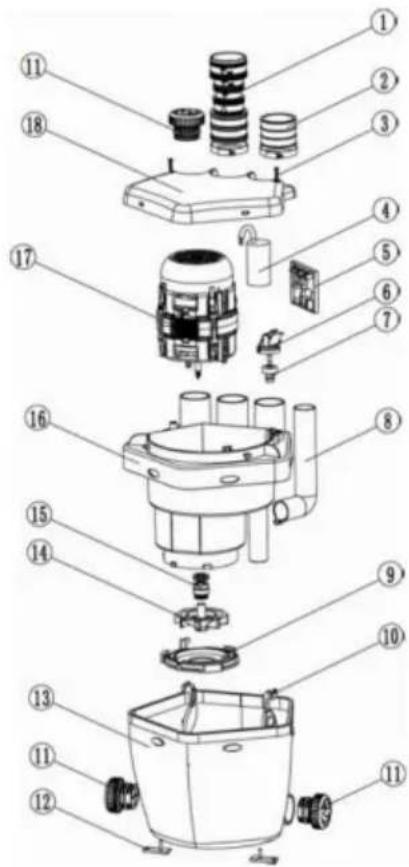

DEELTEKENING

Probleem	Oorzaak Oplossing
De motor draait normaal, maar de waterafvoeren langzaam.	De afvoerleiding is geblokkeerd.Mogelijk dat de terugslagklep is half gesloten.	Maak de afvoerleiding schoon.Inspecteer deterugslagklep.
Het water loopt weg langzaam en de motor werkt met tussenpozen	Ventilatiesysteem geblokkeerd.	Inspecteer het ventilatiesysteem.
De pomp begint niet.Het water evacueert niet.	Er komt geen stroom naar toe de pomp. Warmte overbelasting uitknippen.	Wacht tot de thermische overbelasting is verdwenen loskoppelen (ongeveer 20-30 minuten)
De motor zoemten dat is niet het gevalevacueer dewater.	Een vreemd lichaam blokkeert dewaaier. Defectecondensator.	Neem contact op met een bevoegdechnicus.
Het waterevacueert nieten de motorloopt langtijd.	Evacuatieleiding verstopt.Gedeeltelijk geblokkeerdewaaier.	Neem contact op met een bevoegdechnicus.
Na het ontladen varde water, de motorstart er meerdere opnieuw opkeer eerderstoppenvolledig.	Er stroomt water terug naar binnende pomp. De terugslagklepsluit niet goed.	Tap schoon water af om de cheque vrij te makenklep of verwijder de klep en reinigeHet.
De motor draaitzonderstoppen ofpompen.	Overheveling of gebrek aan toonbankdruk in de afvoerleiding, luidruchtig,het creëren van een luchtzak.Aanwezigheid van een vreemd lichaam.	Pas de evacuatieleidingen aan in een dergelijkemanier om overheveling te voorkomen ofverhoog de tegendruk (bijvAls u bijvoorbeeld kleinere pijpen gebruikt, voegt u a toebocht in de buis). Als het probleemblijft aanhouden, neem dan contact op met geautoriseerdetechnicus.
De motor loopt, maar maakt eenraar geluid.	Er is een vreemd lichaam gevallenin de pomp.	Neem contact op met een bevoegde technicus.
Het water keert terugomhoog in dedouchebak ofbad.	De uitstroom door zwaartekracht in depomp is ontoereikend. Defectinlaatregelklep of verstoppingin afvoerleiding.	Zorg ervoor dat de zwaartekrachtval plaatsvindtminstens 1/4" per voet in de pompuit de sanitaire voorzieningen.
