BEDIENUNGSANLEITUNG DWST83471 DEWALT

Deutsch (Übersetzung der Originalanweisung) 11

Korrekt håndposition (Fig. E)

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

	DWST83470 DWST83471 DWST83472
Spannungsquelle AC AC AC
Netzspannung V	AC	230 230 230
Wechselstrom-Eingangsfrequenz	Hz 50 50 50
Typ 1 1	1
Abgabeleistung
USB Typ A	A	2	2	2
USB Typ C	A	3	3	3
Akkuladeanschluss A	6 6	6
Typ 1 1	1
USB-Ladeanschlüsse	Typ A, Typ C		Typ A, Typ C	Typ A, Typ C
Akkutyp	Li-lon		Li-lon	Li-lon
Batteriespannung	V_DC	18/54	18/54	18/54
Gewicht (ohne Akkus)	kg	3,9	3,9	3,9

Der in diesem Informationsblatt angegebene Vibrations- und/oder Lärmwert wurde gemäß einem standardisierten Test laut EN62841 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene Vibrations- und/oder Lärmwert bezieht sich auf die Hauptanwendung des Gerätes. Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt wird, kann der Vibrations- und/oder Lärmwert verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblich erhöhen.

Eine Schätzung der Vibrations- und/oder Lärmbelastung sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblich mindern.

Identifizieren Sie zusätzliche Sicherheitsmaßnahmen, um den Bediener vor den Vibrations- und/oder Lärmauswirkungen zu schützen, wie: Pflege des Werkzeugs und Zubehörs, Hände warm halten (wichtig in Bezug auf Vibrationsauswirkungen), Organisation von Arbeitsmustern.

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung lesen.

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gewährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Sieduction hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Wert auf ein Stromschlagrisiko hin.

Wert auf eine Brandgefahr hin.

ALLGEMEINE SICHERHEITSWARNHINWEISE FÜR ELEKTROWERKZEUGE

WARNUNG: Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

BEWAHREN SIE ALLE WARNHINWEISE UND ANWEISUNGEN ZUM SPÄTEREN NACHSCHLAGEN AUF

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses) Elektrowerkzeug.

Sicherheit im Arbeitsbereich

a) Halten Sie den Arbeitsbereich sauber und gut ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.
b) Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

a) Der Stecker des Elektrogerätes muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten.

DEUTsCh

Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre, Radiatoren, Herde und Kühlgeräte. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages.
d) Überlasten Sie das Kabel nicht. Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.
e) Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischen Schlages.
f) Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (Fl-Schalter oder Rcd) geschützte Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.

Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerätes kann zu schweren Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter in der AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie alle Einstellschlüssel oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.
g) Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der Einsatz von Staubsammlern kann staubbedingte Gefahren mindern.
h) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

Verwendung und Pflege des Elektrogerätes

a) Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für Ihre Arbeit passende Elektrogerät. Das richtige Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Trennen Sie den Stecker vom Netz und/oder den Akku (sofern abnehmbar) vom Elektrowerkzeug, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.
d) Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen. Elektrogeräte sind in den Händen nicht geschulter Personen gefährlich.
e) Warten Sie die Elektrogeräte. Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Elektrogeräte.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.
g) Verwenden Sie Elektrogeräte, Zubehör und Einsätze (Bits) usw. gemäß diesen Anweisungen und unter

Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationen führen.

h) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

Verwendung und Pflege von Akkugeräten

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann zu Brandgefahr führen, wenn es mit einem anderen Akku verwendet wird.

b) Verwenden Sie Elektrogeräte nur mit den speziell vorgesehenen Akkus. Der Einsatz anderer Akkus kann zu Verletzungs- und Brandgefahr führen.

c) Wenn Akkus nicht verwendet werden, halten Sie sie von anderen Metallteilen, z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallteilen fern, die eine Verbindung zwischen den Polen verursachen können. Wenn die Akkupole kurzgeschlossen werden, kann dies zu Verbrennungen oder einem Brand führen.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen.

f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130 °C kann zur Explosion führen.

g) Befolgen Sie alle Ladeanweisungen und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahr erhöhen.

Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

b) Führen Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführt werden.

BEWAHREN SIE ALLE WARNHINWEISE UND ANWEISUNGEN AUF

Wichtige Sicherheitsvorschriften für alle Batterieladegeräte

- Lesen Sie vor der Verwendung des Ladegeräts alle Anweisungen und Warnhinweise auf dem Ladegerät und dem Akku.

WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten i Ladegerät gelangen lassen. Dies kann einen elektrischen Schlag zur Folge haben.

VOPSICHT: Verbrennungsgefahr. Zur Reduzierung der Verletzungsgefahr sollten nur Akkus von DEWALT verwendet werden. Andere Akkutypen können bersten und Verletzungen und Sachschäden verursachen.

HINWEIS: Wenn das Ladegerät in die Steckdose gesteckt wird, können die Ladekontakte im Ladegerät unter bestimmten Bedingungen durch Fremdmaterial kurzgeschlossen werden. Leitfähige Fremdmaterialien, z.B. unter anderem Stahlwolle, Alufolie oder angesammelte Metallpartikel, sollten von Hohlräumen des Ladegeräts ferngehalten werden. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose.

- Kinder dürfen dieses Ladegerät nicht benutzen oder mit ihm spielen. Dieses Ladegerät darf von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Wissen in Bezug auf dessen Gebrauch bedient werden, wenn sie bei der Verwendung des Geräts beaufsichtigt oder angeleitet werden und die möglichen Gefahren verstehen. Ansonsten besteht ein Verletzungsrisiko.

- Kinder müssen bei der Reinigung beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Zur Reduzierung der Verletzungsgefahr sollten nur Akkus von DEWALT verwendet werden. Andere Akkutypen können bersten und Verletzungen und Sachschäden verursachen.

- Versuchen Sie NICHT, den Akku mit anderen Ladegeräten aufzuladen als die in diesem Handbuch angegebenen. Das Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendung konzipiert.

- Diese Ladegeräte sind ausschließlich zum Laden von DEWALT-Akkus bestimmt. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Stromschlag verursachen.

- Setzen Sie das Ladegerät weder Regen noch Schnee aus.

- Ziehen Sie am Stecker und nicht am Kabel, wenn Sie das Ladegerät von der Steckdose trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabel reduziert.

- Stellen Sie sicher, dass das Kabel so verlegt wird, dass nicht darauf getreten bzw. darüber gestolpert oder es anderweitig beschädigt oder belastet wird.

DEUTsCh

• Verwenden Sie kein Verlängerungskabel, wenn es nicht unbedingt erforderlich ist. Ein ungeeignetes Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Stellen Sie keine Gegenstände auf das Ladegerät bzw. stellen Sie das Ladegerät nicht auf eine weiche Oberfläche. Dadurch könnten die Lüftungsschlitze blockiert und das Gerät überhitzt werden. Stellen Sie das Ladegerät von Hitzequellen entfernt auf. Das Ladegerät ist oben und unten am Gehäuse mit Lüftungsschlitzen versehen.
• Betreiben Sie das Ladegerät nicht mit beschädigtem Kabel oder Stecker – lassen Sie die Teile ggf. sofort austauschen.
• Benutzen Sie das Ladegerät nicht, wenn es einen harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer autorisierten Kundendienststelle.
• Das Ladegerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann gefährliche oder tödliche Verletzungen durch Stromschlag verursachen oder zu Brand führen.
• Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer Kundendienststelle oder einer anderen qualifizierten Person ausgetauscht werden.
• Trennen Sie das Ladegerät von der Steckdose, bevor Sie es reinigen. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges Herausnehmen des Akkus wird dieses Risiko nicht reduziert.
• Versuchen Sie NIEMALS, 2 Ladegeräte miteinander zu verbinden.
• Das Ladegerät ist für den Betrieb mit einer 230V-Haushaltsstromversorgung ausgelegt. Es darf mit keiner anderen Spannung verwendet werden. Dies gilt nicht für das Fahrzeugladegerät.
• Stellen Sie sicher, dass das Ladegerät in einer stabilen, sicheren Position steht. Ein herunterfallender Akku bzw. Ladegerät kann ein Verletzungsrisiko für Sie und andere Personen darstellen.
• Der Ort, an dem das Ladegerät verwendet wird, sollte sauber und trocken sein. Die Verwendung eines Ladegeräts in verschmutzter oder feuchter Umgebung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Ziehen Sie den Netzstecker des Ladegeräts immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt.
• Leitende Fremdmaterialien, wie z. B. Schleifstaub, Metallspäne, Stahlwolle, Aluminiumfolie oder die Ansammlung von Metallpartikeln von den Hohlräumen und Lüftungsschlitzen des Ladegeräts fernhalten.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Sicherheitshinweise für Ladegeräte

- Verwenden Sie das Kabel ordnungsgemäß. Tragen Sie das Ladegerät nicht am Kabel. Ziehen Sie mit dem Kabel nicht den Stecker aus der Steckdose. Halten Sie das Kabel von Hitzequellen, Öl und scharfen Kanten fern.

• Entfernen Sie den (die) Akku(s). Ziehen Sie den Stecker, bevor Sie das Gerät unbeaufsichtigt lassen. Entfernen Sie den (die) Akku(s), wenn Sie das Gerät nicht benutzen und bevor Sie Wartungsarbeiten vornehmen.
• Dieses Gerät ist zur Verwendung bei gemäßigten klimatischen Bedingungen vorgesehen.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt oder mit ihm vertraut gemacht werden.
• Verbinden Sie das Ladegerät mit einem Stromnetz, das ordnungsgemäß geerdet ist. Steckdose und Verlängerungskabel müssen einen funktionierenden Schutzleiter besitzen.
• Wenn das Ladegerät in einer feuchten Umgebung verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (FI-Schalter) an. Der Einsatz eines Fehlerstromschutzschalters (FI-Schalter) mindert die Gefahr eines elektrischen Schlages.
• Lassen Sie nicht zu, dass Kinder mit dem Gerät spielen.
• Das Ladegerät darf keinen tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden; es dürfen keine mit Flüssigkeit gefüllten Gegenstände, zum Beispiel Vasen, auf das Gerät gestellt werden.
• Auf dem Ladegerät dürfen keine offenen Flammen stehen, wie zum Beispiel brennende Kerzen.
• Zum Trennen des Geräts wird der Netzschalter verwendet; die Trennvorrichtung (der Stecker) muss funktionsfähig gehalten werden.

Hinweise zur Erdung

Das Ladegerät muss geerdet sein. Bei einer Störung oder einem Ausfall bietet die Erdung einen Weg des geringsten Widerstands für elektrischen Strom, wodurch sich das Risiko eines elektrischen Schlages verringert. Das Ladegerät ist mit einem Kabel ausgestattet, das über einen Geräteschutzleiter und einen Erdungsstecker verfügt. Der Stecker muss an eine ordnungsgemäß installierte und geerdete Steckdose angeschlossen werden, die sämtlichen örtlichen Vorschriften und Verordnungen entspricht.

GEFAHR: Der unsachgemäße Anschluss des Geräteschutzleiters kann zu einer Stromschlaggefahr führen. Der Leiter mit der grünen Isolierung mit gelben Streifen ist der Geräteschutzleiter. Wenn das Kabel oder der Stecker repariert werden muss, darf der Geräteschutzleiter nicht mit einer stromführenden Klemme verbunden werden. Reparaturen dürfen nur durch eine DEWALT-Kundendienststelle durchgeführt werden. Nehmen Sie an dem Stecker, der mit dem Ladegerät geliefert wird, keinerlei Veränderungen vor – falls er nicht zu Ihrer Steckdose passt, lassen Sie vom DEWALT-Reparaturdienst eine passende Steckdose installieren.

Für geerdete, kabelgebundene Ladegeräte mit einem Nennstrom von 16 A und weniger, die

für den Betrieb an einem Stromkreis mit einer Nennspannung von 230 Volt vorgesehen sind

Das Ladegerät ist zur Verwendung an einem Stromkreis mit einer Nennspannung von 230 Volt vorgesehen und besitzt einen Erdungsstecker, der wie in der folgenden Abbildung aussieht.

DWST83471-QW DWST83470-GB DWST83472-XE

BEWAHREN SIE DIESE ANWEISUNGEN AUF

USB-Ladeanschluss - Warnhinweise

• Dieser USB-Ladeanschluss ist ausschließlich für die Verwendung zur Stromversorgung/Aufladung von kleinen Elektronikgeräten mit USB-Anschluss vorgesehen. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Setzen Sie den USB-Ladeanschluss weder Regen noch Schnee aus.
• Wenn der USB-Ladeanschluss im Freien verwendet wird, darf dies nur an einem trockenen Ort geschehen.
• Benutzen Sie das USB-Ladegerät nicht, wenn es einen harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie das Produkt zu einem autorisierten Kundendienstzentrum.

Restrisiken

WARNUNG: Wir empfehlen die Verwendung eines Fehlerstromschutzgeräts mit einem Fehlerstrom von maximal 30 mA.

Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

• Schwerhörigkeit.
• Verletzungsgefahr durch umherfliegende Teilchen.
• Verbrennungsgefahr durch während des Betriebes heiß werdende Zubehörteile.
• Verletzungsgefahr durch andauernden Gebrauch.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

Ihr DEWALT-Werkzeug ist gemäß EN62841 doppelt isoliert, daher ist kein Erdungsdraht erforderlich.

WARNUNG: 115 V-Geräte müssen über einen dollsicheren Trenntransformator mit einer

Abschirmung gegen Erde zwischen Primär- und Sekundärwicklung betrieben werden.

Wenn das Netzkabel beschädigt ist, darf es nur von DEWALT oder einer autorisierten Kundendienststelle ausgetauscht werden.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II (Doppelisolierung) – Geräte Typ 12 für Klasse I (Schutzleiter) – Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verwendung eines Verlängerungskabels

Verwenden Sie ein zugelassenes 3-adriges Verlängerungskabel, das für die Leistungsaufnahme dieses Elektrowerkzeugs geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1,5 mm² und die Höchstlänge beträgt 30 m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

Packungsinhalt

Die Packung enthält:

1 Toughsystem 2.0 Ladegerät-Box
1 Li-Ion-Akku (Modelle C1, D1, G1, L1, M1, P1, S1, T1, X1, Y1)
2 Li-Ion-Akku (Modelle C2, D2, G2, L2, M2, P2, S2, T2, X2, Y2)
1 Betriebsanleitung

hInWEIs: Akkus sind im Lieferumfang von N-Modellen nicht enthalten. Akkus sind im Lieferumfang von NT-Modellen nicht enthalten. B-Modelle umfassen Akkus mit Bluetooth®-Akkus.

hInWEIs: Die Wortmarke und Logos Bluetooth® sind eingetragene Marken im Besitz von Bluetooth®, SIG, Inc. und jede Verwendung dieser Marken durch DEWALT erfolgt unter Lizenz. Andere Marken und Markennamen sind das Eigentum ihrer jeweiligen Eigentümer.

• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.
• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Tragen Sie Gehörschutz.

Tragen Sie Augenschutz.

Nur in Innenräumen verwenden.

DEUTSCH

Lage des Datumscodes (Abb. [Fig.] A)

Der Code für das Herstellungsdatum 19 besteht aus einer 4-stelligen Jahresangabe, gefolgt von einer 2-stelligen Wochenangabe und einem 2-stelligen Werkscode.

Beschreibung (Abb. A)

WARNUNG: Nehmen Sie niemals Änderungen am Elektronwerkzeug oder dessen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen.

1 Transportgriff
2 Klappe des Aufbewahrungsfachs
3 Griff der Klappenverriegelung
4 Metalllasche
5 Riegelschlitz
6 Ladeanzeigen
7 Abdeckung des USB-C-Anschlusses
8 Stromversorgungskabel
9 Kabelhaltehaken
10 Sicherheitsverriegelungsloch
11 Verriegelung zum Stapeln

Verwendungszweck

Dieses Akkuladegerät ist zum Aufladen von DEWALT 18V- und 54V FLEXVOLT™-Lithium-Ionen-Akkus vorgesehen.

Dieses Akkuladegerät verfügt über einen USB-A- und einen USB-C-Ladeanschluss und eignet sich zum Aufladen oder zur Stromversorgung von USB-kompatiblen Geräten.

NICHT in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen verwenden.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Werkzeug kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

• Kleine Kinder und behinderte Personen. Dieses Gerät ist nicht zur Verwendung durch kleine Kinder oder behinderte Personen ohne Aufsicht gedacht.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassen werden.

BETRIEB

Betriebsanweisungen

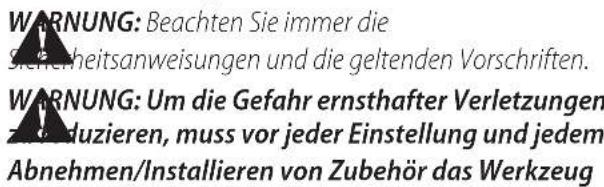

WARNUNG: Beachten Sie immer die Steinerheitsanweisungen und die geltenden Vorschriften. WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/Installieren von Zubehör das Werkzeug

ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

WARNUNG: Um die Gefahr schwerer Verletzungen zuzändern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

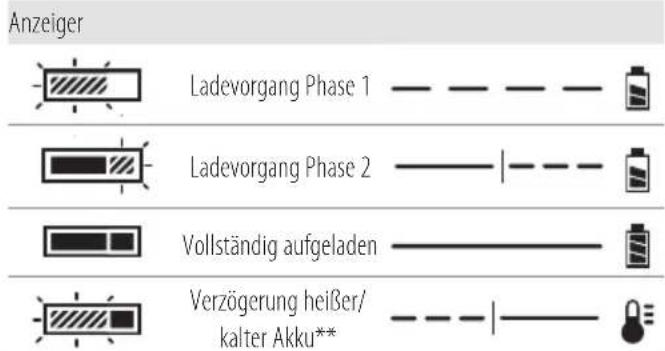

Laden des Akkus (Abb. A, E, F)

1. Setzen Sie das Ladegerät in eine geeignete Steckdose ein.
2. Setzen Sie den Akku vollständig ein. Die rote(n) Ladeanzeige(n) blinkt (blinken) während des Ladevorgangs kontinuierlich.
3. Der Ladevorgang ist abgeschlossen, wenn die roten Ladeanzeige(n) dauerhaft leuchtet (leuchten). Der Akku kann im Ladegerät gelassen oder herausgenommen werden. Bei einigen Ladegeräten muss der Akku-Löseknopf gedrückt werden, um den Akku zu entnehmen.

WARNUNG: Laden Sie Akkus nur bei einer Lufttemperatur in 1,5°C und unter +40°C auf.

1. Das Ladegerät lädt keinen defekten Akku aus, was dadurch angezeigt wird, dass die Ladeanzeige(n) AUS ist (sind). Bringen Sie das Ladegerät zu einer autorisierten Kundendienststelle, wenn die Anzeige(n) AUS bleibt (bleiben).

HINWEIS: Das Etikett neben der oder den Ladeanzeigen informiert über die Bedeutung der Blinkmuster. Für ältere Ladegeräte kann es zusätzliche Informationen geben, oder sie haben eventuell keine gelbe Anzeigeleuchte.

HINWEIS: Zum Entnehmen des Akkus muss bei einigen Ladegeräten der Akku-Löseknopf gedrückt werden.

Verzögerung heißer/kalter Akku

Wenn das Ladegerät erkennt, dass ein Akku zu heiß oder zu kalt ist, startet es automatisch eine "Verzögerung heißer/kalter Akku", bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch in den Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer des Akkus. Ein kalter Akku kann mit einer geringeren Geschwindigkeit geladen werden als ein warmer Akku.

Die Verzögerung heißer/kalter Akku wird durch die rote(n) Anzeige(n) angegeben, die weiterhin blinkt (blinken), während jedoch die gelbe Anzeige dauerhaft leuchtet. Sobald der Akku eine angemessene Temperatur erreicht hat, geht die gelbe Anzeige aus und das Ladegerät nimmt den Ladevorgang wieder auf.

Dieses Ladegerät ist mit einem internen Gebläse ausgestattet. Das Gebläse wird automatisch eingeschaltet, wenn ein Akku aufgeladen wird.

VOPSICHT: Benutzen Sie das Ladegerät nicht, das Gebläse nicht funktioniert oder die Lüftungsschlitze blockiert sind. Verhindern Sie, dass Fremdkörper in das Ladegerät eintreten können.

HINWEIS: Um die maximale Leistung und Lebensdauer der Li-Ionen-Akkus zu gewährleisten, laden Sie das Akkupack vor der ersten Verwendung vollständig auf.

1. Stecken Sie das Ladegerät in eine geeignete Steckdose, bevor Sie den Akku einsetzen.
2. Zum Entsperren der Klappe des Aufbewahrungsfachs 2 klappen Sie die Griffe der Klappenverriegelung 3 nach oben, heben die Metalllaschen 4 an und ziehen sie aus dem Riegelschlitz 5 des Aufbewahrungsfachs heraus.
3. Öffnen Sie die Klappe des Aufbewahrungsfachs 2, um auf das Aufbewahrungsfach 12 und das Akkuladegerät 13 zuzugreifen.
4. Schieben Sie den Akku 20 so auf die linken oder rechten Schienen des Ladgeräts 14, dass er fest darauf sitzt. Die linke oder rechte Leuchte (Aufladen) 6 blinkt dauerhaft und zeigt dadurch an, dass der Ladevorgang begonnen wurde.

HINWEIS: Beim Aufladen kann die Klappe des Aufbewahrungsfachs 2 offen oder geschlossen sein.

HINWEIS: Zum Schließen der Klappe des Aufbewahrungsfachs 2 stützen Sie diese mit einer Hand ab und heben die Klammer der Klappe 16 mit der anderen Hand an und schieben sie zur Vorderseite der Box.

1. Die blinkende Ladeanzeige der Phase 1 stellt den Ladevorgang dar, der den Akku auf den Großteil seiner Kapazität auflädt.

2. Die blinkende Ladeanzeige der Phase 2 des Ladevorgangs stellt den verbleibenden oder abschließenden Ladevorgang dar, der den Akku auf seine volle Kapazität auflädt.

3. Der Abschluss des Ladevorgangs für Phase 1 oder Phase 2 wird dadurch angezeigt, dass das Licht der Phase dauerhaft leuchtet.

4. Der Akku ist vollständig aufgeladen, wenn die Ladeleuchten von Phase 1 und von Phase 2 dauerhaft an sind, und kann dann entnommen und verwendet oder in der Ladestation gelassen werden.

HINWEIS: Zum Entnehmen des Akkus muss bei einigen Ladegeräten der Akku-Löseknopf 19 gedrückt werden.

Anzeiger Ladevorgang Phase 1 — — — — Ladevorgang Phase 2 — | — — — Vollständig aufgeladen — Verzögerung heißer/ kalter Akku** — — | —

* Die rote Leuchte blinkt in der Zeit weiter, aber eine gelbe Anzeige leuchtet bei diesem Vorgang dauerhaft. Sobald der Akku eine angemessene Temperatur erreicht hat, geht die gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang wieder auf.

Das Ladegerät lädt keine defekten Akkus auf. Wenn am Ladegerät keine LED leuchtet, kann dies auf ein Problem mit dem Ladegerät selbst oder auf einen defekten Akku hindeuten.

HINWEIS: Wenn am Ladegerät keine LED leuchtet, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisierten Servicestelle.

Belassen des Akkus im Ladegerät

Wenn Ladegerät und Akku verbunden bleiben, zeigt die Ladeanzeige an, dass der Akku aufgeladen wird.

Anweisungen zur Reinigung des Ladegeräts

WARNING: Stromschlaggefahr. Trennen Sie das Gebet vor der Reinigung von der Steckdose. Schmutz und Fett können mit einem Tuch oder einer weichen, nicht-metallischen Bürste vom Äußeren des Ladegeräts entfernt werden. Keinesfalls Wasser oder irgendwelche Reinigungslösungen verwenden.

Richtige Haltung der Hände (Abb. E)

WARNUNG: Zur Reduzierung des Risikos schwerer Venezungen muss IMMER die richtige Handstellung eingehalten werden, wie in der Abbildung gezeigt.

WARNUNG: Zur Reduzierung des Risikos schwerer zungen muss das Gerät IMMER fest in den Händen gehalten werden, damit jederzeit richtig reagiert werden kann.

Transportgriff (Abb. A)

Dieses Ladegerät besitzt einen integrierten Transportgriff 1, an dem Sie das Gerät tragen können, wenn es nicht mit einer ToughSystem®-Aufbewahrungsbox verbunden ist.

Aufbewahrungsfach (Abb. F)

WARNUNG: Vermeiden Sie eine Überfüllung des bewahrungsfachs, damit der Ladevorgang der Batterien nicht beeinträchtigt wird.

WARNUNG: Schließen Sie die Klappe des Aufbewahrungsfachs nicht gewaltsam. Wenn sich die Klappe des Aufbewahrungsfachs nicht vollständig schließen lässt oder die Fachverriegelungen nicht einfach einrasten, stellen Sie sicher, dass das Aufbewahrungsfach nicht zu voll ist. Nehmen Sie ein paar Gegenstände heraus und versuchen Sie, die Klappe des Aufbewahrungsfachs zu schließen und die Laschen wieder einrasten zu lassen.

Dieses Ladegerät besitzt ein integriertes

Aufbewahrungsfach 12 für die Unterbringung zusätzlicher Akkus, Kabel oder Werkzeuge.

1. Zum Entsperren der Klappe des Aufbewahrungsfachs 2 klappen Sie die Griffe der Klappenverriegelung 3 nach oben, heben die Metallaschen 4 an und ziehen sie aus dem Riegelschlitz 5 des Aufbewahrungsfachs heraus.
2. Für den Zugriff auf das Aufbewahrungsfach 12 öffnen Sie die Klappe des Aufbewahrungsfachs 2, bis die Klammer der Klappe 16 einrastet.
3. Zum Schließen der Klappe des Aufbewahrungsfachs 2 stützen Sie die Klappe des Aufbewahrungsfachs 2 mit einer Hand ab und heben die Klammer der Klappe 16 mit der anderen Hand an und schieben sie zur Vorderseite der Box.
4. Zum Sperren der Klappe des Aufbewahrungsfachs 2 heben Sie die Metalllaschen 4 zum Riegelschlitz 5 der Klappe des Aufbewahrungsfachs. Drücken Sie die Griffe

DEUTSCH

der Klappenverriegelung 3 nach unten und innen, bis sie hörbar einrasten. Stellen Sie sicher, dass die Griffe der Klappenverriegelung fest an ihrem Platz sitzen.

USB-Ladeanschlüsse (Abb. A, G)

Dieses Akkuladegerät verfügt über einen USB-A-17 und einen USB-C 18-Ladeanschluss. Der USB-A-Anschluss 17 liefert bis zu 2,4 Ampere und der USB-C-Anschluss 18 liefert insgesamt bis zu 3,0 Ampere Strom.

HINWEIS: Die Stromstärke, die an ein Gerät geliefert wird, hängt von dem Gerät des Benutzers und dem von ihm verwendeten Kabel ab.

HINWEIS: Schließen Sie keine Geräte an, die die Leistungsstufen überschreiten, die auf dem Typenschild angegeben sind. Hierdurch wird die Lebensdauer der Ladestation verkürzt.

Verwendung des USB-A-Anschlusses:

1. Öffnen Sie die Klappe des Aufbewahrungsfachs, um auf den USB-A-Ladeanschluss 17 zuzugreifen.
2. Stecken Sie einen USB-A-Stecker in den USB-A-Ladeanschluss 17, um Ihr Gerät mit Strom zu versorgen oder aufzuladen.

Verwendung des USB-C-Anschlusses:

1. Der USB-C-Ladeanschluss 18 befindet sich an der Rückseite der Box, oberhalb des Stromversorgungskabels 8.
2. Ziehen Sie die Abdeckung des USB-C-Anschlusses 7 zurück, um den USB-C-Ladeanschluss 18 freizulegen.
3. Stecken Sie einen USB-C-Stecker in den USB-C-Ladeanschluss 18, um Ihr Gerät mit Strom zu versorgen oder aufzuladen.

HINWEIS: Achten Sie darauf, die Anschlussabdeckung nach der Verwendung wieder zu schließen.

WARTUNG

WARNUNG: Zur Reduzierung der Gefahr schwerer Verletzungen das Gerät ausschalten und von der Stromquelle trennen und den Akku entfernen, bevor Sie Einstellungen vornehmen oder Anbauteile oder Zubehör montieren/demontieren. Ungewolltes Anlaufen kann Verletzungen verursachen.

Ihr DEWALT -Produkt wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pflege des Gerätes und seiner regelmäßigen Reinigung ab.

Aufbewahrung und Transportation

• Zur Aufbewahrung muss das Gerät von der Stromversorgung getrennt werden!
• Verwenden Sie das Produkt nicht im Freien oder transportieren Sie es nicht in einem offenen Fahrzeug, wenn die Dichtung oder das Kunststoffgehäuse sichtbar beschädigt sind.

• Setzen Sie das Gerät nicht dauerhaft Regen oder anderen Niederschlägen aus, wenn es im Freien oder auf einem Fahrzeug gelagert wird oder wenn es in einem offenen Fahrzeug transportiert wird.

• Bewahren Sie das Ladegerät an einem möglichst kühlen und trockenen Ort auf.

• Bewahren Sie das Ladegerät an einem Ort auf, an dem es für Kinder oder Unbefugte nicht zugänglich ist.
• Überprüfen Sie das Ladegerät nach einer längeren Aufbewahrung vor dem nächsten Gebrauch auf Beschädigungen.

Schmierung

Ihr Elektrogerät benötigt keine zusätzliche Schmierung.

Reinigung

WARNUNG: Stromschlag und mechanische Gefahren. Trechten Sie das Elektrogerät vor der Reinigung von der Stromquelle.

WARNUNG: Zur Gewährleistung eines sicheren und einzelnten Betriebs sind das Elektrogerät und die Lüftungsschlitze stets sauber zu halten.

WARNUNG: Verwenden Sie niemals Lösungsmittel andere scharfe Chemikalien für die Reinigung der nichtmetallischen Teile des Geräts. Diese Chemikalien können die in diesen Teilen verwendeten Materialien schwächen. Verwenden Sie daher ein Tuch, das nur mit Wasser und milder Seife angefeuchtet ist. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Die Lüftungsschlitze können mit einer trockenen, weichen, nicht-metallischen Bürste und/oder einem geeigneten Staubsauger gereinigt werden. Keinesfalls Wasser oder irgendwelche Reinigungslösungen verwenden. Tragen Sie einen zugelassenen Augenschutz und eine zugelassene Staubmaske.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von DEWALTangeboten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Zum Verringern des Verletzungsrisikos dürfen nur von DEWALT empfohlene Zubehörteile für dieses Produkt verwendet werden.

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.

Tool Connect™ Chip (Abb. I)

Optionales Zubehör

WARNUNG: Zur Reduzierung der Gefahr schwerer Verletzungen das Gerät ausschalten und von der Stromquelle trennen und den Akku entfernen, bevor Sie Einstellungen vornehmen oder Anbauteile oder Zubehör montieren/demontieren. Ungewolltes Anlaufen kann Verletzungen verursachen.

Ihr Werkzeug ist für Tool Connect™ Chip geeignet und besitzt einen Platz zur Installation eines Tool Connect™ Chips.

Der Tool Connect™ Chip 21 kommuniziert mit einer optionalen Anwendung Ihres Smartgeräts (beispielsweise Smartphone oder Tablet), die eine Verbindung des Geräts herstellt, damit

Sie die mobile Anwendung zur Werkzeugbestandsverwaltung nutzen können.

Siehe Tool Connect™ Chip Instruction Sheet für weitere Informationen.

Installation des Tool Connect™ Chips

1. Setzen Sie den Tool Connect™ Chip 21 in das leere Fach 23 ein.
2. Stellen Sie dabei sicher, dass der Tool Connect™ Chip bündig mit dem Gehäuse abschließt. Bringen Sie die Halteschrauben 22 wieder an und ziehen Sie sie fest.
3. Siehe Tool Connect™ Chip Instruction Sheet für weitere Informationen.

Umweltschutz

Abfalltrennung. Produkte und Akkus mit diesem Symbol dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Produkte und Akkus enthalten Materialien, die

wiederverwertet werden können, um den Bedarf an Rohstoffen zu verringern. Bitte recyceln Sie Elektroprodukte und Akkus gemäß den lokalen Bestimmungen. Weitere Informationen finden Sie auf www.2helpU.com.

Akku

Dieser Longlife-Akku muss aufgeladen werden, wenn er nicht mehr ausreichend Energie erzeugt, um Arbeiten so gut wie zuvor zu erledigen. Entsorgen Sie ihn am Ende seiner technischen Lebensdauer mit der gebührenden Sorgfalt für unsere Umwelt:

• Entfernen Sie den Akku erst aus dem Werkzeug, wenn er vollständig entladen ist.
• Li-Ionen-Zellen sind recyclebar. Geben Sie die gebrauchten Akkus bei Ihrem Händler oder bei einer kommunalen Recycling-Sammelstelle ab. Dort werden die gesammelten Akkus recycelt oder ordnungsgemäß entsorgt.

Akkus			DWST83470DWST83471DWST83472
Kat # V	GS	Ah Gewicht(kg)	Ladegeräte/Ladedauer (Minuten)
DCB546	18/54 6,0/2,0	1,05 90
DCB547	18/54 9,0/3,0	1,46 135
DCB548	18/54 12,0/4,0	1,44 180
DCB181	18 1,5 0,35	22.5
DCB182	18 4,0 0,61	60
DCB183/B	18 2,0 0,40	30
DCB184/B	18 5,0 0,62	75
DCB185	18 1,3 0,35	19.5
DCB187	18 3,0 0,54	45
DCB189	18 4,0 0,54	60
DCBP034	18 1,7 0,31	25.5

HINWEIS: Die Matrix mit den Akkuladezeiten dient nur zu Referenzzwecken; die tatsächliche Ladedauer hängt von der Temperatur und dem Zustand der Akkus ab.

Korrekt handplacering (Bild A)
