PAT 4 D6 - Tacker PARKSIDE - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG PAT 4 D6 PARKSIDE

Originalbetriebsanleitung

FR BE

4V AGRAFEUSE SANS FIL

DE/AT/CH Originalbetriebsanleitung Seite 5

Legende der verwendeten

Piktogramme......Seite 6

Einleitung ......Seite 7

Bestimmungsgemäße Verwendung ......Seite 7

Teilebeschreibung......Seite 7

Lieferumfang......Seite 8

Technische Daten......Seite 8

Allgemeine Sicherheitshinweise für Elektrowerkzeuge......

Sicherheitshinweise für Eintreibgeräte ......Seite 17

Sicherheitshinweise für Ladegeräte......Seite 18

Vor der Inbetriebnahme......Seite 20

Ladevorgang starten......Seite 20

Ladevorgang beenden......Seite 21

Inbetriebnahme......Seite 21

Magazin mit Klammern bestücken......Seite 21

Magazin mit Nägeln bestücken......Seite 22

Funktionen......Seite 23

Reinigung und Pflege......Seite 26

Entsorgung......Seite 27

Garantie......Seite 30

Abwicklung im Garantiefall......Seite 31

Service......Seite 32

Original-Konformitätserklärung......Seite 34

Legende der verwendeten Piktogramme
	Lesen Sie die Bedienungsanleitung.
	Lesen Sie die Bedienungsanleitung.Weitere Informationen finden Sie in der Bedienungsanleitung.
	Nur in trockenen Innenräumen verwenden.
	Schützen Sie das Produkt vor Nässe.
:	Gleichstrom/-spannung
	Das CE-Zeichen bestätigt die Konformität mit den für das Produkt zutreffenden EU-Richtlinien.
	SicherheitshinweiseHandlungsanweisungen

4V Akku-Tacker

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

BestimmungsgemäßeVerwendung

Das Produkt ist zum Befestigen von Pappe, Papierbögen, Leder, Isoliermaterial, Stoff und ähnlichem Material auf Weichholz (Naturholz), Sperrholzplatten und Faserplatten mittlerer Dichte bestimmt. Es ist nur für den Gebrauch in privaten Haushalten vorgesehen. Jede andere Verwendung oder Veränderung des Produkts gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmt. Das Produkt ist nicht zur Befestigung elektrischer Kabel bestimmt.

Teilebeschreibung

Auslöser

USB Type C Ladebuchse

Magazin-Schieber

Entriegelungstaste

4 Magazin
5 Füllstandsanzeige
6 Sicherheitskontakt
7 Ladegerät*
7a USB-Kabel

7b USB-Port
8 Ein-/Aus-Schalter
9 Ladestand-/Akku-Zustandsanzeige

*Das Ladegerät ist nicht im Lieferumfang enthalten.

Lieferumfang

1 Akku-Tacker

1 USB-Kabel

1000 Klammern 6mm

1000 Klammern 8mm

500 Nägel 10mm

1 Bedienungsanleitung

- Technische Daten

Akku-Tacker: PAT 4 D6

Bemessungsspannung: 4V ---

Akku (eingebaut): Lithium-Ion

Zellen: 1

Kapazität: 2,0Ah

Geschwindigkeit: Max. 30/min

Magazinkapazität: 100 Klammern oder 50 Nägel

Feindrahtklammern:

Type 53 / JT21

4-12mm 5/32-1/2 in

Klammerbreite:

11,4mm

Klammerlänge:

4–12mm

Nägel: Nagelbreite:

1y2mm

18-Gauge

6-10mm 1/4-3/8 in

Nagellänge: 6–10 mm

*Das Ladegerät ist nicht im Lieferumfang enthalten. Wenden Sie sich bitte telefonisch an unser Service-Center (siehe „Service“), um das Ladegerät zu erhalten.
Verwenden Sie zum Aufladen des Produkts nur das folgende Ladegerät*:

Name oder Handelsmarke des Herstellers, Handelsregister-nummer und Anschrift	OWIM GmbH & Co. KG HRA 721742 Stiftsbergstraße 1, 74167 Neckarsulm, GERMANY
Modellkennung HG04995 (mit VDE-Stecker), HG04996 (mit BS-Stecker)
Eingangsspannung 100–240 V	~
Eingangswechsel-stromfrequenz	50/60 Hz
Ausgangsspannung 5,0 V	---
Ausgangsstrom 2,2 A
Ausgangsleistung 11,0 W
Durchschnittliche Effizienz im Betrieb	82,5 %
Effizienz bei geringer Last (10 %)	77,6 %
Leistungsaufnahme bei Nulllast	0,061 W
Eingangstrom 0,3 A
Schutzklasse	II/☐
Anschlussart	USB
Ladedauer ca. 60 min

Geräuschemissionswert:

Messwert für Geräusch entsprechend EN 60745. Der A-bewertete Einzelereignis-Geräuschpegel, normiert auf 1 s, beträgt typischerweise:

Schalldruckpegel: L_pA = 81,98 dB

Unsicherheit: K _pA = 3 dB

Schallleistungspegel: L_WA = 92,98 dB

Unsicherheit: K _A = 3dB

Gehörschutz tragen!

Schwingungsgesamtwerte ermittelt entsprechend EN 60745:

Schwingungsemissionswert a_h = 2,537 m/s^2

Unsicherheit K = 1,5 m/s²

Hinweis: Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

WARNUNG!

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

●AllgemeineSicherheitshinweise für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen!

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen!

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden.

Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit

in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

- Sicherheitshinweise für Eintreibgeräte

1. Gehen Sie immer davon aus, dass das Elektrowerkzeug Klammern enthält. Die sorglose Handhabung des Eintreibgerätes kann zum unerwarteten Ausschießen von Klammern führen und Sie verletzen.

2.Z ielen Sie mit dem Elektrowerkzeug nicht auf sich selbst oder andere Personen in der Nähe. Durch unerwartetes Auslösen wird eine Klammer ausgestoßen, was zu Verletzungen führen kann.

1. Betätigen Sie das Elektrowerkzeug nicht, bevor es fest auf das Werkstück gesetzt ist. Wenn das Elektrowerkzeug keinen Kontakt mit dem Werkstück hat, kann die Klammer von der Befestigungsstelle abprallen.

2. Trennen Sie das Elektrowerkzeug vom Netz oder vom Akku, wenn die Klammer im Elektrowerkzeug klemmt. Wenn das Eintreibgerät angeschlossen ist, kann es beim Entfernen einer fest sitzenden Klammer versehentlich betätigt werden.

3. Seien Sie vorsichtig beim Entfernen einer fest sitzen- den Klammer. Das System kann gespannt sein und die

Klammer kräftig ausgestoßen werden, während Sie versuchen die Verklemmung zu beseitigen.

1. Verwenden Sie dieses Eintreibgerät nicht zur Befestigung von Elektroleitungen. Es ist nicht für die Installation von Elektroleitungen geeignet, kann die Isolierung von Elektrokabeln beschädigen und so elektrischen Schlag und Feuergefahren verursachen.

- Sicherheitshinweise für Ladegeräte

1. Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen be- nutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren ver- stehen.

2. Kinder dürfen nicht mit dem Produkt spielen.

3. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

4. Laden Sie keine nicht wiederaufladbaren Batterien auf. Verstoß gegen diesen Hinweis führt zu Gefährdungen.
5. Sollte die Anschlussleitung beschädigt sein, so muss diese durch den Hersteller oder durch eine ähnlich qualifizierte Fachkraft ausgetauscht werden, um Gefährdungen zu vermeiden!
6. Schützen Sie elektrische Teile gegen Feuchtigkeit. Tauchen Sie diese während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten, um einen elektrischen Schlag zu vermeiden. Halten Sie das Produkt nie unter fließen- des Wasser. Beachten Sie die Anweisungen für Reinigung, Wartung und Reparatur.

7. Das Ladegerät ist nur für den Gebrauch in Innenräumen geeignet.

• Vor der Inbetriebnahme

Hinweis: Entfernen Sie sämtliches Verpackungsmaterial vom Produkt.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor der Inbetriebnahme idealerweise mindestens 2–3 Stunden auf. Sie können den Li-Ionen-Akku jederzeit aufladen, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht.

Das Produkt ist mit einem Tiefentladungsschutz ausgestattet, welcher verhindert, dass dieser unter die Entladeschlussspannung hinaus entladen wird.

Drücken Sie nicht ununterbrochen den Auslöser 1, da dies den eingebauten Akku beschädigen könnte.

Drücken Sie den Ein-/Aus-Schalter 8 in die Position „0“, wenn das Produkt längere Zeit gelagert/nicht verwendet wird.

Hinweis: Wenn die Ladestand-/Akku-Zustandsanzeige 9 im Betrieb rot aufleuchtet, befindet sich die Akku-Ladung unter 30%. Laden Sie den Akku auf.

Ladevorgang starten (siehe Abb. A)

□ Verbinden Sie das USB-Kabel 7a mit Hilfe des USB-Ports 7b mit dem Ladegerät 7.
□ Verbinden Sie die andere Seite des USB-Kabels 7a mit der USB Type C Ladebuchse 2 am Produkt.

☐ Schließen Sie das Ladegerät ^7 an eine Stromquelle mit 100–240V\~50/60Hz an. Die Ladestandanzeige ^9 zeigt den Ladefortschritt an.

LED Ladestandanzeige während des Ladevorgangs			Ladestand
rot gelb grün
blinkt aus aus < 30 %
leuchtet blinkt aus 30–60 %
leuchtet leuchtet blinkt 60–90 %
leuchtet leuchtet leuchtet > 90 %

Ladevorgang beenden

Trennen Sie das Ladegerät 7 von der Stromquelle.
☐ Trennen Sie das USB-Kabel7a von der USB Type C Ladebuchse 2 des Produkts.

Hinweis: Das Produkt kann während des Ladevorgangs nicht verwendet werden. Es ist normal, dass sich der Handgriff während des Ladevorgangs leicht erwärmt.

• Inbetriebnahme

Magazin mit Klammern bestücken

Stellen Sie vor allen Arbeiten am Produkt den Ein-/Aus-Schalter 8 auf die Position „0“.
Drehen Sie das Produkt um.

☐ Drücken Sie die Entriegelungtaste 3a zusammen (siehe Abb. B).
☐ Ziehen Sie den Magazin-Schieber 3 nach hinten (siehe Abb. B).
□ Befüllen Sie das Magazin 4 mit Klammern (siehe Abb. C).
Drücken Sie nach dem Befüllen den Magazin-Schieber 3 zurück, bis das Magazin 4 komplett geschlossen ist. Lassen Sie die Entriegelungstaste 3a los. Sie muss mit einem Klicken einrasten, damit das Magazin 4 korrekt geschlossen ist.

Hinweis: Durch das Sichtfenster der Füllstandsanzeige 5 können Sie erkennen, ob das Magazin 4 noch Klammern enthält.

Magazin mit Nägeln bestücken

■ Stellen Sie vor allen Arbeiten am Produkt den Ein-/Aus-Schalter 8 auf die Position „0“.
□ Drehen Sie das Produkt um.
☐ Drücken Sie die Entriegelungtaste 3a zusammen (siehe Abb. B).
☐ Ziehen Sie den Magazin-Schieber 3 nach hinten (siehe Abb. B).
☐ Befüllen Sie das Magazin 4 an der mit |gekennzeichneten Stelle am Magazin-Schieber 3 mit Nägeln (siehe Abb. C).
☐ Drücken Sie nach dem Befüllen den Magazin-Schieber 3 zurück, bis das Magazin 4 komplett geschlossen ist (siehe Abb. C).
☐ Lassen Sie die Entriegelungstaste 3a los. Sie muss mit einem Klicken einrasten, damit das Magazin 4 korrekt geschlossen ist.

Hinweis: Durch das Sichtfenster der Füllstandsanzeige 5 können Sie erkennen, ob das Magazin 4 noch Nägel enthält.

- Funktionen

Tackern und Nageln

☐ Schalten Sie das Produkt ein, indem Sie den Ein-/Aus-Schalter 8 in die Position „I“ drücken.
Drücken Sie den Sicherheitskontakt 6 gegen das Werkstück.
Betätigen Sie den Auslöser 1, um eine Klammer/einen Nagel in das Werkstück einzutreiben. Achten Sie dabei darauf, das Produkt gegen das Werkstück gedrückt zu halten.
☐ Schalten Sie das Produkt aus, indem Sie den Ein-/Aus-Schalter 8 in die Position „0“ drücken.
Die Akkuzustandsanzeige 9 zeigt den Batteriestand an, wenn der Auslöser 1 gedrückt wird, während sich der Ein-/Aus-Schalter 8 in der Position „I“ befindet.
□ Schalten Sie das Produkt ein, indem Sie den Ein-/Aus-Schalter 8 in die Position „I“ drücken. □ Drücken Sie den Sicherheitskontakt 6 gegen das Werkstück. □ Betätigen Sie den Auslöser 1, um eine Klammer/einen Nagel in das Werkstück einzutreiben. Achten Sie dabei darauf, das Produkt gegen das Werkstück gedrückt zu halten. □ Schalten Sie das Produkt aus, indem Sie den Ein-/Aus-Schalter 8 in die Position „0“ drücken. Hinweis: Halten Sie das Werkzeug gut fest und drücken Sie es fest auf die Arbeitsoberfläche, bevor Sie tackern/nageln. Nur so ist ein komplettes Eindringen der Klammer/des Nagels in das zu bearbeitende Material gewährleistet. Die Akkuzustandsanzeige 9 zeigt den Batteriestand an, wenn der Auslöser 1 gedrückt wird, während sich der Ein-/Aus-Schalter 8 in der Position „I“ befindet. Hinweis: Die Akkuzustandsanzeige 9 leuchtet nach dem Loslassen des Auslösers 1 noch ca. 5 Sekunden lang.

Hinweis: Die Akkuzustandsanzeige 9 leuchtet nach dem Loslassen des Auslösers 1 noch ca. 5 Sekunden lang.

LED Akkuzustandsanzeige im Betrieb			Akkuzustand
rot gelb grün
leuchtet leuchtet leuchtet >70%
leuchtet leuchtet aus 30–70%
leuchtet aus aus <30%

Steckengebliebene Klammern entfernen

WARNING! Halten Sie das Produkt nicht am Auslöser 1, wenn eine Klammer darin stecken geblieben ist. Dieses könnte sonst versehentlich ausgelöst werden, sobald die Klammer entfernt wurde.

Hinweis: Bringen Sie den Ein-/Aus-Schalter 8 in die Position „0“, bevor Sie die verklemmte Klammer lösen.

☐ Öffnen Sie das Magazin 4 und ziehen Sie den Magazin-Schieber 3 nach hinten.
□ Entfernen Sie die steckengebliebene Klammer aus dem Magazin 4.

Hinweis: Vermeiden Sie das Auslösen des Tackers, wenn sich keine Klammern darin befinden, um Abnutzung zu vermeiden.

Klammerlänge bestimmen

Um die geeignete Klammerlänge zu bestimmen, müssen Sie zwei Faktoren beachten:

• die Dicke des zu befestigenden Materials
• die Beschaffenheit (Härte) des Materials, in welches die Klammer/der Nagel eingetrieben wird.

Um Klammern in Sperrholz und Holzfaserplatten einzutreiben, reichen meistens Klammern mit einer Länge von 4–6 mm. Um Nägel in Sperrholz und Holzfaserplatten einzutreiben, reichen meistens Nägel mit einer Länge von 6–8 mm.

Um Klammern in Weichholz, beispielsweise Pinie, einzutreiben, reichen meistens Klammern mit einer Länge von 8–12 mm. Um Nägel in Weichholz, beispielsweise Pinie, einzutreiben reichen meistens Nägel mit einer Länge von 10 mm.

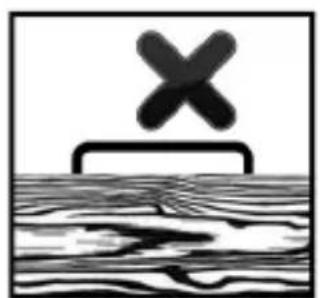

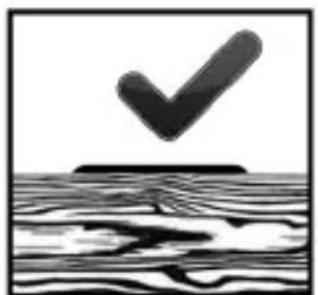

Die Klammeroberseite bzw. der Nagelkopf sollte wie dargestellt bündig auf der Oberseite des zu befestigenden Materials aufliegen.

Liegt die Klammeroberseite/der Nagelkopf nicht bündig auf dem zu befestigenden Material auf, ist die Klammer/der Nagel zu lang. Verwenden Sie in diesem Fall die nächstkleinere Größe, um ein optimales Arbeitsergebnis zu erzielen.

- Reinigung und Pflege

■ Schalten Sie das Produkt vor Reinigungs- und Pflege-arbeiten aus. Drücken Sie dazu den Ein-/Aus-Schalter 8 in die Position „0“.
Das Produkt muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
□ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch.

Dieses Produkt enthält einen Lithium-Ionen-Akku und fällt damit unter gesetzliche Auflagen für Gefahrengüter. Der Akku darf vom Anwender ohne weitere Auflagen im Straßengüterverkehr transportiert werden.

Die Verpackung und Kennzeichnung unterliegt speziellen Auflagen, wenn der Akku durch Dritte (z. B. Fluggesellschaft, Kurier, Spediteur) transportiert wird.

Vor der Versendung über Dritte muss ein Experte für Gefahrenstoffe konsultiert werden.

Akkus dürfen nur verschickt werden, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie die Akkus so, dass diese sich nicht in der Verpackung bewegen können. Beachten Sie auch insbesondere die genauen nationalen Regularien.

●Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/20–22: Papier und Pappe/80–98: Verbundstoffe.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Gerät am Ende der Nutzungszeit nicht über den Haushaltsmüll entsorgt werden darf. Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet. LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei. Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben. Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner

Abmessung größer als 25cm sind. Bitte löschen Sie vor der Rückgabe alle personenbezogenen Daten. Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu.

F& +

Das Produkt und die Verpackungsmaterialien sind recyclebar und unterliegen einer erweiterten Herstellerverantwortung. Entsorgen Sie diese getrennt, den abgebildeten Verpackungs-Symbolen folgend, für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Defekte oder verbrauchte Batterien/Akkus müssen recycelt werden. Geben Sie Batterien/Akkus und/oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien/Akkus!

Das Symbol der durchgestrichenen Mülltonne auf Batterien oder Akkus bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dürfen.

Entnehmen Sie die Batterien/den Akku-Pack aus dem Produkt vor der Entsorgung.

Diese können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung.

Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Sie sind gesetzlich verpflichtet, alte Batterien und Akkus nach Gebrauch zurückzugeben. Geben Sie deshalb verbrauchte Batterien und Akkus kostenfrei im Handelsgeschäft z. B. in Ihrer LIDL Filiale oder bei einer kommunalen Sammelstelle ab.

Batterien und Akkus können Stoffe enthalten, die schädlich für die menschliche Gesundheit und Umwelt sind. Nur bei einer getrennten Sammlung und Verwertung von alten Batterien und Akkus können die negativen Auswirkungen vermieden werden.

Seien Sie besonders vorsichtig beim Umgang mit lithiumhaltigen Batterien und Akkus, da bei unsachgemäßer Verwendung eine erhöhte Brandgefahr besteht. Kleben Sie dazu die Pole ab, um einen äußeren Kurzschluss zu vermeiden.

Nutzen Sie Batterien mit langer Lebensdauer oder Akkus, um die Entstehung von Abfällen aus Alt-Batterien zu verringern. Beachten Sie die Anweisungen zum Lagern, und vermeiden Sie das vollständige Ent- und Aufladen des Akkus, um die Lebensdauer zu verlängern.

Darüber hinaus sollten Sie Batterien oder Elektro- und Elektronikgeräte mit Batterien oder Akkus nicht im öffentlichen Raum zurücklassen, um eine Vermüllung zu vermeiden. Prüfen Sie Möglichkeiten, Batterien einer Wiederverwendung zuzuführen, anstatt diese zu entsorgen, beispielsweise durch Instandsetzung der Batterie.

- Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien hergestellt und vor der Auslieferung sorgfältig geprüft. Im Falle von Material- oder Herstellungsfehlern haben Sie gegenüber dem Verkäufer des Produkts gesetzliche Rechte. Ihre gesetzlichen Rechte werden in keiner Weise durch unsere unten aufgeführte Garantie eingeschränkt.

Die Garantie für dieses Produkt beträgt 3 Jahre ab Kaufdatum. Die Garantiezeit beginnt mit dem Kaufdatum. Bewahren Sie den Originalkaufbeleg an einem sicheren Ort auf, da dieses Dokument als Nachweis des Kaufs erforderlich ist.

Alle Schäden oder Mängel, die bereits zum Zeitpunkt des Kaufs vorhanden sind, müssen unverzüglich nach dem Auspacken des Produkts gemeldet werden.

Sollte das Produkt innerhalb von 3 Jahren ab Kaufdatum einen Material- oder Herstellungsfehler aufweisen, werden wir es – nach unserer Wahl – kostenlos für Sie reparieren oder ersetzen. Die Garantiezeit verlängert sich durch einen

stattgegebenen Gewährleistungsanspruch nicht. Dies gilt auch für ersetzte und reparierte Teile.

Diese Garantie erlischt, wenn das Produkt beschädigt oder unsachgemäß verwendet oder gewartet wurde.

Die Garantie deckt Material- und Herstellungsfehler ab. Diese Garantie erstreckt sich weder auf Produkteile, die normalem Verschleiß unterliegen, und somit als Verschleißteile gelten (z. B. Batterien, Akkus, Schläuche, Farbpatronen), noch auf Schäden an zerbrechlichen Teilen, z. B. Schalter oder Teile aus Glas.

• Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

o Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 458716_2401) als Nachweis für den Kauf bereit.
o Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.
o Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.
o Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist,

für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

0

PDF ONLINE parkside-diy.com

Auf parkside-diy.com können Sie diese und viele weitere Handbücher einsehen und herunterladen. Mit diesem QR-Code gelangen Sie direkt auf parkside-diy.com. Wählen Sie Ihr Land aus, und suchen Sie über die Suchmaske nach den Bedienungsanleitungen. Mittels Eingabe der Artikelnummer (IAN) 458716_2401 gelangen Sie zur Bedienungsanleitung für Ihren Artikel.

Service

WARNING!

- Lassen Sie Ihr Produkt von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Produkts erhalten bleibt.

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone]

E-Mail: [e-mail]

Service Schweiz

Tel.: [phone]

E-Mail: [e-mail]

●Original-Konformitätserklärung

EU-KONFORMITÄTSERKLÄRUNG (Nr. 458716\_2401)

IAN:

458716_2401

Produkt-Identifikation:

"PARKSIDE" Akku-Tacker

Modellnummer:

HG10469

Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsvorschriften der Union:

Richtlinie 2006/42/EG

Richtlinie 2014/30/EU

Richtlinie 2011/65/EU mit allen dazugehörigen Änderungen

Angabe der einschlägigen harmonisierten Normen oder der anderen technischen Spezifikationen, für die die Konformität erklärt wird:

Nr. / Teile

Richtlinie 2006/42/EG

EN 60745-1:2009/A11:2010

EN 60745-2-16:2010

Richtlinie 2014/30/EU

EN 55014-1:2017/A11:2020

EN IEC 55014-1:2021

EN 55014-2:1997/A2:2008

EN IEC 55014-2:2021

EN 61000-3-2:2014

EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021

Der Gegenstand der oben beschriebenen Erklärung steht im Einklang mit der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten:

Nr. / Teile

Richtlinie 2011/65/EU

EN IEC 63000:2018

Person, die die technische Dokumentation aufbewahrt: OWIM GmbH & Co.KG

Unterzeichnet für und im Namen von:

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Deutschland

Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt.

Original-Konformitätserklärung

Neckarsulm 22.01.2024

Ort

Datum

ppa. Stefan Haensel

ppa. Budma ppa. Jens Buchheim

Prokurist Prokurist

List of pictograms used......Page 36

Introduction ......Page 37

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Germany

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Allemagne

• Technische gegevens

Accu-nietpistool: PAT 4 D6

Toelaatbare belasting: 4V

Gehoorbescherming dragen!

E-Mail: [e-mail]

BE Service België

Tel.:[phone]

Tel.: [phone] (Luxemburg)

E-Mail: [e-mail]

CE

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Duitsland

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Niemcy

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Německo

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Nemecko

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Alemania

Nr. / dele

Direktiv 2011/65/EU

EN IEC 63000:2018

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Tyskland

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Germania

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Németország
