Produkttyp	Manueller Hefter / Tacker
Modell	PDT 40 A1
Marke	Parkside
Abmessungen (ca.)	220 x 50 x 170 mm
Gewicht (ca.)	0,35 kg
Stromversorgung	Manuell (handbetätigt)
Klammerntyp	Typ 40 (Schenkellänge 6–14 mm)
Magazinkapazität	100 Klammern
Material	Kunststoffgehäuse, Metallbasis
Hauptfunktionen	Heften von Papier, Karton, Stoff; Befestigen von Isolierung, Kabeln
Betätigungskraft	Ca. 40 N (geringer Kraftaufwand)
Sicherheitsmerkmale	Auslösesperre, Entriegelungsmechanismus bei Stau
Wartung	Mit einem trockenen Tuch reinigen; bewegliche Teile gelegentlich ölen
Verfügbarkeit von Ersatzteilen	Ersatzfedern und Ambosse online erhältlich
Reparierbarkeit	Vom Benutzer austauschbare Teile; einfache Demontage
Verwendungszweck	Heimwerken, Haushaltsverbesserung, Polsterarbeiten
Mitgeliefertes Zubehör	100 Klammern, Bedienungsanleitung
Garantie	3 Jahre (Parkside Standard)

Häufig gestellte Fragen - PDT 40 A1 PARKSIDE

Welche Klammerngrößen verwendet der PDT 40 A1?

Der PDT 40 A1 verwendet Klammern vom Typ 40 mit Schenkellängen von 6 bis 14 mm. Überprüfen Sie stets die Verpackung auf Kompatibilität.

Kann ich diesen Tacker für Polsterarbeiten verwenden?

Ja, der PDT 40 A1 eignet sich für leichte Polsterarbeiten, wie das Befestigen von Stoff an Holzrahmen. Für schwere Polsterarbeiten sollten Sie einen pneumatischen oder elektrischen Tacker in Betracht ziehen.

Wie lade ich Klammern in den PDT 40 A1?

Schieben Sie den Magazin-Entriegelungsknopf, ziehen Sie das Magazin auf, legen Sie einen Klammerstreifen mit den Spitzen nach unten ein und schließen Sie es, bis es einrastet.

Was soll ich tun, wenn der Tacker klemmt?

Entfernen Sie zunächst alle Klammern aus dem Magazin. Öffnen Sie dann den Stau-Entriegelungshebel (in der Nähe der Basis), um festsitzende Klammern zu entfernen. Trennen Sie bei elektrischen Geräten stets die Stromversorgung.

Ist der PDT 40 A1 für Beton oder harte Materialien geeignet?

Nein, dieser manuelle Tacker ist für weiche Materialien wie Holz, Karton und Stoff ausgelegt. Für Beton oder Metall verwenden Sie einen Hammertacker oder Nagler.

Wie kann ich die Eintreibtiefe einstellen?

Der PDT 40 A1 verfügt über keine einstellbare Tiefeneinstellung. Die Tiefe kann durch Variieren der auf den Griff ausgeübten Kraft gesteuert werden.

Kann ich den Tacker für elektrische Leitungen verwenden?

Ja, der Tacker eignet sich zur Befestigung von Niederspannungskabeln (z. B. Lautsprecherkabel), wenn Klammern mit abgerundetem Rücken verwendet werden. Stellen Sie sicher, dass die Klammern nicht die Isolierung durchdringen.

Wie reinige und warte ich den Tacker?

Wischen Sie die Außenseite mit einem sauberen, trockenen Tuch ab. Geben Sie gelegentlich einen Tropfen leichtes Maschinenöl auf die Drehpunkte und die Magazinrutsche. Vermeiden Sie die Verwendung von Lösungsmitteln.

Sind Ersatzteile für den PDT 40 A1 erhältlich?

Ja, Ersatzfedern, Ambosse und andere Teile sind bei Parkside oder von Drittanbietern erhältlich. Überprüfen Sie die Bedienungsanleitung auf Teilenummern.

Wie lange ist die Garantiezeit für diesen Tacker?

Parkside bietet in der Regel eine 3-jährige Garantie. Bewahren Sie Ihren Kaufbeleg auf und registrieren Sie Ihr Produkt online für den Garantieschutz.

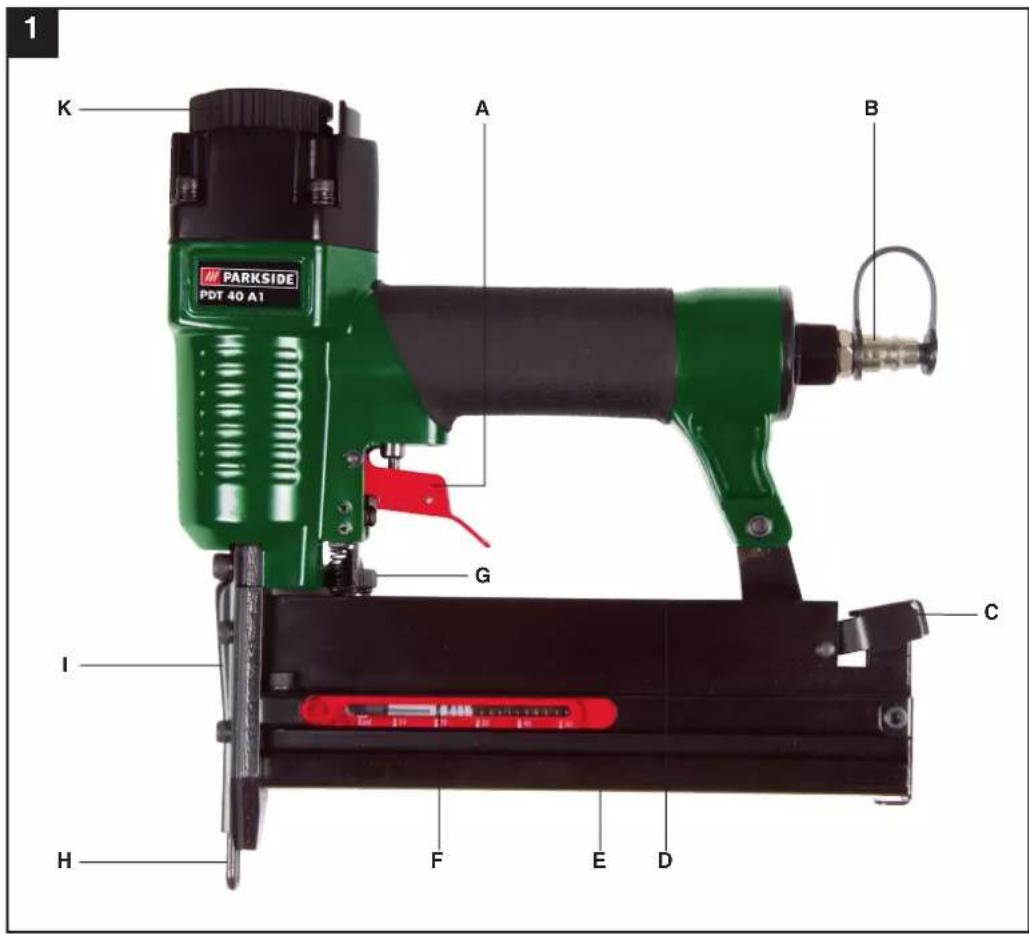

BEDIENUNGSANLEITUNG PDT 40 A1 PARKSIDE

Bedienungs- und Sicherheitshinweise Originalbetrlebanleitung

GB IE CY

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungs- und Sicherheitshinweise

Σελίδα 53

Seite

65

Gesellschaft für Konformitätsbewertung mbH Alboinstrasse 56

12103 Berlin

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Konformitätserklärung

⑧erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel

Landau/Isar, den 04.02.2010

Weichselgartner/General-Manager Wang/Product-Management

First CE: 10 Archive-File/Record: 4137760-09-4155050-10

Art.-No.: 41.377.62 I.-No.: 11010

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Konformitätserklärung

⑧erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel

Landau/Isar, den 24.02.2010

Weichselgartner/General-Manager Wang/Product-Management

First CE: 10 Archive-File/Record: 4137760-09-4155050-10

Art.-No.: 41.377.62 I.-No.: 11010

Gesellschaft für Konformitätsbewertung mbH Alboinstrasse 56

12103 Berliini, Saksa

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Konformitätserklärung

⑧erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel

Landau/Isar, den 04.02.2010

Weichselgartner/General Manager Wang/Product-Management

First CE: 10 Archive-File/Record: 4137760-09-4155050-10

Art.-No.: 41.377.62 I.-No.: 11010

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Konformitätserklärung

⑧ erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
© explains the following conformity according to EU directives and norms for the following product
déclare la conformité suivante selon la directive CE et les normes concernant l'article
① dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
verklaart de volgende overeenstemming conform EU richtlijn en normen voor het product
- declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
⑤ declara a seguinte conformidade, de acordo com a directiva CE e normas para o artigo
①k attesterer folgende overensstemmelse I medfor af EU-direktiv samt standarder for artikel
förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikel
vi vakuuttaa, että tuote täyttää EU-direktiivin ja standardien vaatimukset
©tõendab toote vastavust EL direktilvile ja standarditele
☑vydává následující prohlásení o shodě podle směrnice EU a norem pro výrobek
⑩ potrjuje sledečo skladnost s smernico EU in standardi za izdelek
☑ky vydáva nasledujúce prehlásenie o zhode podl’a smernice EU a noriem pre výrobok
⑪ a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki

deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
⑥декларира съответното съответствие съгласно Директива на ЕС и норми за артикул
paskaldro šādu atbilstību ES direktīval un standartlem
apibūdina ši atitikimą EU reikalavimams ir prekės normoms
® declară următoarea conformitate conform directivei UE și normelor pentru articolul
③δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν
potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl
potvrđuje sljedeću usklađenost prema smjernicama EU I normama za artiki
potvrđuje sledeću usklađenost prema smernicama EZ i normama za artikal
⑥ следующим удостоверяется, что следующие продукты соответствуют директивам и нормам EC
проголошує про зазначену нижче відповідність виробу директивам та стандартам ЄС на виріб
⑨сја изјавува следната сообрзност согласно ЕУ-директивата и нормите за артикли
⑬Ürünü ile ilgili AB direktifleri ve normalı gereğince aşağıda açıklanan uygunluğu belirtir
⑧erklærer følgende samsvar i henhold til EU-direktivet og standarder for artikkel
^15 Lýslr uppfyllingu EU-regina og annarra staðla vöru

Schutzbrille SF 026

Landau/Isar, den 24.02.2010

First CE: 10 Archive-File/Record: 4137760-09-4155050-10

Art.-No.: 41.377.62 I.-No.: 11010

Gesellschaft für Konformitätsbewertung mbH Alboinstrasse 56 12103 Berlin

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Konformitätserklärung

©erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel

Landau/Isar, den 04.02.2010

Weichselgartner/General-Manager Wang/Product-Management

First CE: 10 Archive-File/Record: 4137760-09-4155050-10

Art.-No.: 41.377.62 I.-No.: 11010

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Konformitätserklärung

⑧ erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
© explains the following conformity according to EU directives and norms for the following product
déclare la conformité suivante selon la directive CE et les normes concernant l'article
① dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
verklaart de volgende overeenstemming conform EU richtlijn en normen voor het product
- declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
⑤ declara a seguinte conformidade, de acordo com a directiva CE e normas para o artigo
①k attesterer folgende overensstemmelse I medfor af EU-direktiv samt standarder for artikel
förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikel
vi vakuuttaa, että tuote täyttää EU-direktiivin ja standardien vaatimukset
©tõendab toote vastavust EL direktilvile ja standarditele
☑vydává následující prohlásení o shodě podle směrnice EU a norem pro výrobek
⑩ potrjuje sledečo skladnost s smernico EU in standardi za izdelek
☑ky vydáva nasledujúce prehlásenie o zhode podl’a smernice EU a noriem pre výrobok
⑪ a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki

deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
⑥декларира съответното съответствие съгласно Директива на ЕС и норми за артикул
paskaldro šādu atbilstību ES direktīval un standartlem
apibūdina ši atitikimą EU reikalavimams ir prekės normoms
® declară următoarea conformitate conform directivei UE și normelor pentru articolul
③δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν
potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl
potvrđuje sljedeću usklađenost prema smjernicama EU I normama za artiki
potvrđuje sledeću usklađenost prema smernicama EZ i normama za artikal
⑥ следующим удостоверяется, что следующие продукты соответствуют директивам и нормам EC
проголошує про зазначену нижче відповідність виробу директивам та стандартам ЄС на виріб
⑨сја изјавува следната сообрзност согласно ЕУ-директивата и нормите за артикли
⑬Ürünü ile ilgili AB direktifleri ve normları gereğince aşağıda açıklanan uygunluğu belirtir
⑧erklærer følgende samsvar i henhold til EU-direktivet og standarder for artikkel
^15 Lýslr uppfyllingu EU-regina og annarra staðla vöru

Schutzbrille SF 026

Landau/Isar, den 24.02.2010

Weichselgartner/General-Manager Wang/Product-Management

First CE: 10 Archive-File/Record: 4137760-09-4155050-10

Art.-No.: 41.377.62 I.-No.: 11010

Gesellschaft für Konformitätsbewertung mbH Alboinstrasse 56

D-12103 Berlin

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Konformitätserklärung

⑧erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel

Landau/Isar, den 04.02.2010

Weichselgartner/General Manager Wang/Product-Management

First CE: 10 Archive-File/Record: 4137760-09-4155050-10

Art.-No.: 41.377.62 I.-No.: 11010

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Konformitätserklärung

⑧erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel

Landau/Isar, den 24.02.2010

Weichselgartner/General-Manager Wang/Product-Management

First CE: 10 Archive-File/Record: 4137760-09-4155050-10

Art.-No.: 41.377.62 I.-No.: 11010

Gesellschaft für Konformitätsbewertung mbH Alboinstrasse 56

12103 Berlin

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Konformitätserklärung

⑧erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
© explains the following conformity according to EU directives and norms for the following product
déclare la conformité suivante selon la directive CE et les normes concernant l'article
① dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
verklaart de volgende overeenstemming conform EU richtlijn en normen voor het product
- declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
⑤ declara a seguinte conformidade, de acordo com a directiva CE e normas para o artigo
①attesterer folgende overensstemmelse I medfor af EU-direktiv samt standarder for artikel
förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikel
(v) vakuuttaa, että tuote täyttää EU-direktiivin ja standardien vaatimukset
©tõendab toote vastavust EL direktilvile ja standarditele
☑vydává následující prohlásení o shodě podle směrnice EU a norem pro výrobek
⑩ potrjuje sledečo skladnost s smernico EU in standardi za izdelek
☑ky vydáva nasledujúce prehlásenie o zhode podl’a smernice EU a noriem pre výrobok
⑪ a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki

deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
⑥декларира съответното съответствие съгласно Директива на ЕС и норми за артикул
paskaldro šādu atbilstību ES direktīval un standartlem
apibūdina ši atitikimą EU reikalavimams ir prekės normoms
® declară următoarea conformitate conform directivei UE și normelor pentru articolul
③δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν
potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl
potvrđuje sljedeću usklađenost prema smjernicama EU I normama za artiki
potvrđuje sledeću usklađenost prema smernicama EZ i normama za artikal
⑨ следующим удостоверяется, что следующие продукты соответствуют директивам и нормам ЕС
проголошує про зазначену нижче відповідність виробу директивам та стандартам ЄС на виріб
⑨сја изјавува следната сообрзност согласно ЕУ-директивата и нормите за артикли
⑬Ürünü ile ilgili AB direktifleri ve normalı gereğince aşağıda açıklanan uygunluğu belirtir
⑧erklærer følgende samsvar i henhold til EU-direktivet og standarder for artikkel
^15 Lýslr uppfyllingu EU-regina og annarra staðla vöru

Druckluft-Tacker/Nagler PDT 40 A1 (Parkside)

Landau/Isar, den 04.02.2010

First CE: 10 Archive-File/Record: 4137760-09-4155050-10

Art.-No.: 41.377.62 I.-No.: 11010

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Konformitätserklärung

⑧ erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
© explains the following conformity according to EU directives and norms for the following product
déclare la conformité suivante selon la directive CE et les normes concernant l'article
① dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
verklaart de volgende overeenstemming conform EU richtlijn en normen voor het product
- declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
⑤ declara a seguinte conformidade, de acordo com a directiva CE e normas para o artigo
①k attesterer folgende overensstemmelse I medfor af EU-direktiv samt standarder for artikel
förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikel
vi vakuuttaa, että tuote täyttää EU-direktiivin ja standardien vaatimukset
©tõendab toote vastavust EL direktilvile ja standarditele
☑vydává následující prohlásení o shodě podle směrnice EU a norem pro výrobek
⑩ potrjuje sledečo skladnost s smernico EU in standardi za izdelek
☑ky vydáva nasledujúce prehlásenie o zhode podl’a smernice EU a noriem pre výrobok
⑪ a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki

deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
⑥декларира съответното съответствие съгласно Директива на ЕС и норми за артикул
paskaldro šādu atbilstību ES direktīval un standartlem
apibūdina ši atitikimą EU reikalavimams ir prekės normoms
® declară următoarea conformitate conform directivei UE și normelor pentru articolul
③δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν
potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artikl
potvrđuje sljedeću usklađenost prema smjernicama EU I normama za artiki
potvrđuje sledeću usklađenost prema smernicama EZ i normama za artikal
⑥ следующим удостоверяется, что следующие продукты соответствуют директивам и нормам EC
проголошує про зазначену нижче відповідність виробу директивам та стандартам ЄС на виріб
⑨сја изјавува следната сообрзност согласно ЕУ-директивата и нормите за артикли
⑬Ürünü ile ilgili AB direktifleri ve normalı gereğince aşağıda açıklanan uygunluğu belirtir
⑧erklærer følgende samsvar i henhold til EU-direktivet og standarder for artikkel
^15 Lýslr uppfyllingu EU-regina og annarra staðla vöru

Schutzbrille SF 026

Landau/Isar, den 24.02.2010

Weichselgartner/General-Manager Wang/Product-Management

First CE: 10 Archive-File/Record: 4137760-09-4155050-10

Art.-No.: 41.377.62 I.-No.: 11010

Inhaltsverzeichnis Seite

1. Einleitung ....67
2. Sicherheitshinweise 69-68
3. Gerätebeschreibung 68
4. Lieferumfang....68
5. Bestimmungsgemäße Verwendung....68-69
6. Technische Daten....69-70
7. Inbetriebnahme....70-72
8. Wartung und Pflege 72
9. Reinigung und Ersatzteilbestellung....72-73
10. Entsorgung und Wiederverwertung ....73
11. Von der Garantie ausgeschlossen 73
12. Konformitätserklärung....74-75
13. Garantieurkunde ....76

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

Technische Änderungen vorbehalten

Zusätzliche Sicherheitshinweise

WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Schutzbrille.

Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Nicht auf Gerüsten oder Leitern benutzen.

1. Einleitung

⚠️ Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Sicherheitshinweise

⚠️ WARNING

Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Schützen Sie sich und Ihre Umwelt durch geeignete Vorsichtsmaßnahmen vor Unfallgefahren.

■ Tacker nicht zweckentfremden.
■ Druckluftwerkzeuge vor Kindern sichern.
■ Nur ausgeruht und konzentriert zu Werke gehen.
■ Druckluftanschluss nur über eine Schnellverschlusskupplung ausführen.
■ Eintreibgeräte dürfen nur an Leitungen angeschlossen werden, bei denen der maximal zulässige Druck des Gerätes um nicht mehr als 10% überschritten werden kann. Bei höheren Drücken muss ein Druckregelventil (Druckminderer) mit nachgeschaltetem Druckbegrenzungsventil in die Druckluftleitung eingebaut werden.

■ Arbeitsdruckeinstellung muss über einen Druckminderer erfolgen.
■ Betreiben Sie Druckluftbetriebene Eintreibgeräte nur mit dem für den jeweiligen Arbeitsgang erforderlichen Druck, um unnötig hohe Geräuschpegel, erhöhten Verschleiß und dadurch entstehende Störungen zu vermeiden.
■ Als Energiequelle keinen Sauerstoff oder brennbare Gase verwenden. Es besteht Feuer- und Explosionsgefahr.
■ Vor Störungsbeseitigung und Wartungsarbeiten Gerät von der Druckluftquelle trennen.
■ Nur Original-Ersatzteile verwenden. Instandsetzungsarbeiten dürfen nur durch vom Hersteller Beauftragte oder durch andere Sachkundige unter Beachtung der in der Betriebsanleitung enthaltenen Angaben durchgeführt werden.
■ Tragen Sie beim Arbeiten mit dem Tacker die erforderliche Schutzkleidung, insbesondere Schutzbrille und Schutzhandschuhe.
■ Höchstluftdruck 8 bar nicht überschreiten
■ Den angeschlossenen und geladenen Nagler nicht auf Personen richten.
■ Keine Schutz-Kontaktvorrichtungen entfernen.
■ Geladenes Gerät nicht unbeaufsichtigt lassen.
■ Keine defekten Geräte verwenden.
■ Nur Klammern/Nägel wie in den technischen Daten angegeben verwenden.
■ Gerät muss nach dem Abkoppeln drucklos sein.
■ Gerät nie ohne Klammern/Nägel benutzen.
■ Richten Sie ein betriebsbereites Eintreibgerät niemals direkt gegen sich selbst oder auf andere Personen.
■ Halten Sie das Eintreibgerät beim Arbeiten so, dass Kopf und Körper bei einem möglichen Rückstoß infolge einer Störung der Energieversorgung oder von harten Stellen im Werkstück nicht verletzt werden können.
■ Lösen Sie das Eintreibgerät niemals in den freien Raum aus. Sie vermeiden dadurch Gefährdung durch freifliegende Eintreibgegenstände und

DE/AT/CH

Überbeanspruchung des Gerätes.

■ Zum Transportieren ist das Eintreibgerät vom Druckluftnetz zu trennen, insbesondere wenn Sie Leitern benutzen oder sich in ungewohnter Körperhaltung bewegen.
■ Tragen Sie am Arbeitsplatz das Eintreibgerät nur am Griff und mit nicht betätigtem Auslöser.
■ Achten Sie auf die Arbeitsplatzverhältnisse. Eintreibgegenstände können eventuell dünne Werkstücke durchschlagen oder beim Arbeiten an Ecken und Kanten von Werkstücken abgleiten und dabei Personen gefährden.
■ Verwenden Sie für Ihren persönlichen Schutz geeignete Körperschutzmittel, wie z.B. Gehör- und Augenschutz.
■ Vor jeder Inbetriebnahme ist die ordnungsgemäße Funktion der Auslösesicherung zu Prüfen. Das Gerät darf nur in Betrieb genommen werden wenn die Vorrichtung einwandfrei funktioniert.

Das Gerät ist nicht geeignet für folgende Arbeiten:

■ Wenn das Wechseln von einer Eintreibstelle zur anderen über Gerüste, Treppen, Leitern oder leiterähnlichen Konstruktionen, wie z.B. Dachlattungen, erfolgt
■ das Schließen von Kisten oder Verschlägen
■ beim Anbringen von Transportsicherungen z.B. auf Fahrzeugen und Waggons

Bewahren Sie die Sicherheitshinweise gut auf.

Restrisiken

Auch wenn Sie dieses Werkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten:

1. Quetschgefahr
2. Verletzungsgefahr durch Eintreibgegenstände

3. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

4. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät nicht ordnungsgemäß geführt und gewartet wird.

3. Gerätebeschreibung (Abb.1)

A Abzugshebel

B Druckluftanschluss
C Magazinhebel
D Magazinabdeckung
E Magazin
F Füllstandsanzeige
G Tiefeneinstellung
H Auslösesicherung
I Abdeckplatte außen
J Abdeckplatte innen
K Drehbarer Luftablass

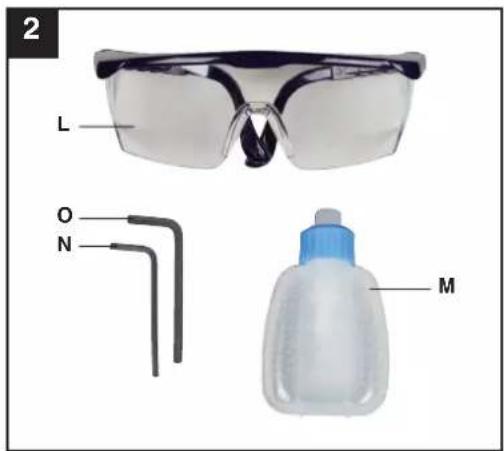

4. Lieferumfang (Abb.2)

L Schutzbrille

M Druckluftspezialöl

N Inbusschlüssel 3 mm

5. Bestimmungsgemäße Verwendung

Der Tacker ist ein druckluftbetriebenes Werkzeug für den vielseitigen Einsatz.

Dieses Gerät dient zum Eintreiben von Versenknägeln und Klammern in Holz und ähnlichen Materialien. Es dürfen nur die Nägel bzw. Klammern verwendet werden, die unter dem Punkt "Technische Daten" erklärt sind bzw. auf dem Hinweisschild am Magazin abgebildet sind. Andere Eintreibgegenstände dürfen nicht

verwendet werden. Ebenso ist eine Verwendung auf harten Werkstoffen wie Stein, Metall usw. nicht zulässig.

Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Reparaturen und Service nur von autorisierten Fachwerkstätten ausführen lassen.

Beachten Sie! Zu geringe Schlauch-Innendurchmesser und zu lange Schlauchleitung führen zu Leistungsverlust am Gerät.

6. Technische Daten

max. zulässiger Arbeitsdruck 8 bar

empfohlener Druckbereich 4-7,5 bar

Luftverbrauch ca. 0,11 l/Schuss

Klammer Breite 5,7 mm

Klammer Länge 13 - 40 mm

Nagellänge 10 - 50 mm

empfohlener Schlauchdurchmesser ∅ 9 mm

Gewicht ca. 1,3 kg

Schalldruckpegel L_pA 85,5 dB(A)

Schallleistungspegel L _WA 98,8 dB(A)

Schalldruckpegel L_pC 113,6 dB (A)

Vibration a_w ≤ 2,5 m/s^2

Unsicherheit K 27,93 %

Diese Werte der Geräuschemission sind gerätebezogene Kennwerte und geben nicht die Geräuschentwicklung am Verwendungsort wieder. Die Geräuschentwicklung am Verwendungsort hängt z. B. ab von der Arbeitsumgebung, dem Werkstück, der Werkstückauflage und der Zahl der Eintreibvorgänge.

Der angebene Wert der Vibration ist ein gerätebezogener Kennwert und stellt nicht die Einwirkung auf das Hand-Arm-System bei der Anwendung des Gerätes dar. Eine Einwirkung auf das Hand-Arm-System bei der Anwendung des Gerätes hängt z. B. ab von der Greifkraft, der Anpresskraft, der Arbeitsrichtung, dem eingestellten Luftdruck, dem Werkstück, der Werkstückauflage.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

■ Verwenden Sie nur einwandfreie Geräte.
■ Warten und reinigen Sie das Gerät regelmäßig.
■ Passen Sie Ihre Arbeitsweise dem Gerät an.
■ Überlasten Sie das Gerät nicht.
■ Lassen Sie das Gerät gegebenenfalls überprüfen.
■ Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
■ Tragen Sie Handschuhe.

Druckluftqualität:

gereinigt und ölvernebelt.

Luftversorgung:

über eine Wartungseinheit mit Filterdruckminderer und Nebelöler an eine Druckluftquelle anschließen.

Empfohlene Leistungsgröße des Kompressors:

Kompressor mit ca. 250 l/min, das entspricht einer Motorleistung von ca. 2,2 kW

Beachten Sie:

Tragen Sie beim Arbeiten mit dem Tacker die erforderliche Schutzkleidung, insbesondere Schutzbrille.

DE/AT/CH

Beachten Sie die

Sicherheitsbestimmungen.

6.1 Schutzbrille (SF026)

Die Schutzbrille (Abb. 2/Pos. L) ist zum Schutz der Augen, gegen kleine Teile hoher Geschwindigkeit und soll den Benutzer vor Verletzungen schützen.

Um eine optimale Schutzwirkung zu erzielen, muss die Passform der Schutzbrille durch verlängern oder verkürzen der Bügel angepasst werden.

Einstellen der Brille: Durch Verschieben der Bügel in der Arretierung wird die Bügellänge angepasst.

Kennummer, Name und Adresse der Prüfstelle

N.B. 0196

Gesellschaft für Konformitätsbewertung mbH Alboinstrasse 56

12103 Berlin

Erklärung der Symbole auf der Schutzbrille

1: optische Klasse

F: mechanische Festigkeit (45 m/s)

166: Nummer der Norm (EN 166)

Reinigung

Reinigen Sie die Brille regelmäßig mit lauwarmen Wasser und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffe angreifen.

Lagerung

Die Schutzbrille nicht in extrem heißen Umgebungen und unter Einwirkung von UV-Strahlen lagern. Dies kann die Lebenszeit der Kunststoffe verkürzen. Die Brille bei Nichtgebrauch an einer dunklen kühlen Stelle lagern.

Nutzungsdauer

Bei zerkratzten oder beschädigten Sichtscheiben sowie bei einer Beschädigung des Gestells ist die Schutzbrille auszutauschen.

Transport

Die Schutzbrille kann im Transportkoffer untergebracht werden.

Warnhinweise

Beim Tragen einer Korrektionsbrille unter der Sicherheitsbrille besteht die Gefahr, dass durch das Übertragen von Stößen, verursacht durch Teilchen hoher Geschwindigkeit, der Benutzer Schaden nimmt.

Werkstoffe die in Kontakt mit der Haut des Benutzers kommen, können bei empfindlichen Personen Allergien auslösen.

Arbeiten Sie nicht mit einer Schutzbrille, bei der die Sichtscheibe zerkratzt oder beschädigt ist.

7. Inbetriebnahme

■ Prüfen Sie vor jedem Arbeitsbeginn die einwandfreie Funktion der Auslösesicherung sowie den festen Sitz aller Schrauben und Muttern.

■ Führen Sie keine Manipulationen am Eintreibgerät durch.

■ Demontieren oder blockieren Sie keine Teile des Eintreibgerätes, wie z. B. eine Auslösesicherung.

■ Führen Sie keine "Notreparaturen" mit ungeeigneten Mitteln durch.

■ Das Eintreibgerät ist regelmäßig und sachgerecht nach Angaben des Herstellers zu warten.

■ Vermeiden Sie jegliche Schwächung und Beschädigung des Gerätes, z. B. durch

a) Einschlagen oder Eingravieren,
b) vom Hersteller nicht zugelassene Umbaumaßnahmen,
c) Führen an Schablonen, die aus hartem Material, z. B. Stahl, gefertigt sind,
d) Schieben über den Fußboden,
e) Handhabung als Hammer,
f) jede Art von Gewalteinwirkung.

7.1 Kontrolle der Auslösesicherung

Überprüfen Sie die Auslösesicherung (Abb. 1/Pos. H) vor jeder Benutzung. Die Auslösesicherung muss sich frei bewegen ohne zu hacken. Die Feder der Auslösesicherung, muss die Auslösesicherung zur gelösten Ausgangsposition zurückbringen. Verwenden Sie das Gerät niemals wenn die Auslösesicherung nicht funktioniert.

1. Trennen Sie das Gerät von der Luftzufuhr.
2. Entfernen Sie das Eintreibemittel aus dem Magazin (Abb. 1/Pos. E).
3. Kontrollieren Sie nun, dass der Auslöser und die Auslösesicherung sich frei auf und ab bewegen lassen.
4. Verbinden Sie das Gerät mit der Luftzufuhr.
5. Drücken Sie die Auslösesicherung gegen das Werkstück ohne den Auslöser zu drücken. Das Gerät darf nicht arbeiten. Verwenden Sie das Gerät nicht wenn es arbeitet, ohne dass der Auslöser gedrückt wird. Verletzungsgefahr!
6. Entfernen Sie das Gerät vom Werkstück. Die Auslösesicherung muss zur gelösten Ausgangsposition zurückkehren. Drücken Sie den Auslöser. Das Gerät darf nicht arbeiten. Verwenden Sie das Gerät nicht wenn es arbeitet. Verletzungsgefahr!
7. Betätigen Sie den Auslöser und drücken Sie die Auslösesicherung gegen das Werkstück. Das Gerät arbeitet.
8. Drücken Sie die Auslösesicherung gegen das Werkstück und betätigen Sie den Auslöser, das Gerät arbeitet.

7.2 Laden von Klammern und Nägeln

■ Zum Füllen des Magazins (Abb. 1/Pos. E) das Gerät so halten, dass die Mündung weder auf den eigenen Körper noch auf eine andere Personen gerichtet ist.
■ Um das Magazin zu füllen, drücken Sie auf den Magazinhebel (Abb. 1 / Pos. C) und ziehen die Magazinabdeckung (Abb.1 / Pos. D) nach hinten, bis zum Anschlag.
■ Legen Sie die Klammern wie in (Abb. 3) oder die Nägel wie in (Abb. 4) gezeigt ein.
■ Legen Sie nicht mehr als eine komplette Klammernstange / Nagelstange ein, ansonsten wäre das Magazin überfüllt und

kann nicht mehr verschlossen werden. Schieben Sie die Magazinabdeckung nun wieder nach vorne, bis diese einrastet.

■ Die Füllstandsanzeige (Abb. 5 / Pos. F) zeigt die Anzahl der geladenen Klammern / Nägel an, wenn weniger als 50 Stück geladen sind.

7.3 Bedienung/Arbeitsdruck

■ Schließen Sie den Druckluft-Tacker/-Nagler am Druckluftanschluss (Abb.1 / Pos. B) an.
■ Stellen Sie den drehbaren Luftablass (Abb.1 / Pos. K) wie gewünscht ein.
■ Schalten Sie vor Inbetriebnahme des Tackers den Kompressor ein und stellen den Arbeitsdruck am Druckminderer auf 4 bar ein.
■ Die Rändelschraube für die Feineinstellung (Abb. 6 / Pos. G) muss sich in etwa der Mittelstellung zwischen Pos. 1 und 2 befinden. Dazu schrauben Sie die Rändelschraube, von Position 1 ausgehend, drei Umdrehungen auf.
■ Am besten Sie benutzen beim Einstellen des Arbeitsdruckes ein Probewerkstück, welches in Struktur und Materialstärke dem der zu verbindenden Werkstücke entspricht.
■ Setzen Sie nun zum Tackern / Nageln den Druckluft-Tacker/-Nagler auf das Werkstück an und ziehen Sie den Abzugshebel (Abb. 1 / Pos. A) einmal durch und lassen diesen nach jedem Schuss wieder los.
■ Ist der Nagel oder die Klammer zu tief eingeschlagen, drehen Sie den Arbeitsdruck am Druckminderer um 0,5 bar zurück.
■ Ist der Nagel oder die Klammer nicht tief genug eingeschlagen, oder steht über, erhöhen Sie den Arbeitsdruck am Druckminderer um 0,5 bar.
■ Nun setzen Sie den Tacker/ Nagler erneut an das Probewerkstück an, und lösen aus.
■ Je nach Ergebnis verändern Sie den Arbeitsdruck in 0,5 bar Schritten nach oben oder nach unten, bis die Einschlagtiefe in etwa stimmt. Eine Feineinstellung (Abs. 7.4) führen Sie mit Hilfe der Rändelschraube durch.
■ Dieses Gerät verfügt ebenfalls über einen Automatikbetrieb. Wenn Sie den

DE/AT/CH

Abzugshebel gedrückt lassen, werden beim Aufsetzen des Druckluft-Tacker/-Naglers auf das Werkstück automatisch Klammern / Nägel verschossen.

■ Um Störungen zu verhindern, achten Sie darauf, dass nicht zweimal auf die gleiche Stelle getackert wird.

Achtung:

Sollte eine Klammer / Nagel im Kolbenschacht stecken bleiben, immer sofort das Gerät drucklos machen (Druckluftzuleitung abnehmen), den Magazinschacht öffnen und dann erst die Abdeckplatten (Abb. 8 / Pos. I/J) durch Lösen der Schrauben mit den beiliegenden Inbusschlüsseln (Abb. 2 / Pos. N) abnehmen (Abb. 7 / 8). Nun die verklemmten Klammern herausnehmen, eventuell den Schacht reinigen, und in umgekehrter Reihenfolge wieder verschließen.

7.4 Feineinstellung

■ Das Gerät verfügt über eine Tiefeneinstellung (Abb. 6 / Pos. G) in Form einer Rändelschraube.
■ Wird diese nach unten (Abb. 6 / Pos. 1) geschraubt, werden die Klammern / Nägel tiefer eingeschossen.
■ Um die Klammern / Nägel weniger tief einzuschießen, muss die Rändelschraube nach oben (Abb. 6 / Pos. 2) geschraubt werden.

Achtung: Die Tiefeneinstellung darf, um ein ungewolltes Auslösen zu verhindern, im Normalbetrieb nicht per Hand nach hinten gezogen werden.

8. Wartung und Pflege

Achtung: Trennen Sie das Gerät vom Druckluftnetz bevor Sie Wartungs- und Reinigungsarbeiten durchführen.

Die Einhaltung der hier angegebenen Wartungshinweise sichert für dieses Qualitätsprodukt eine lange Lebensdauer und einen störungsfreien Betrieb zu. Prüfen Sie vor jedem Arbeitsbeginn den festen Sitz des Magazins (Abb. 1/Pos. E). Reinigen Sie das Gerät gründlich und sofort nach der Arbeit.

Für eine dauerhafte einwandfreie Funktion Ihres Tackers ist eine regelmäßige Schmierung Voraussetzung. Verwenden Sie hierfür nur das im Lieferumfang enthaltene Öl (Abb. 2/Pos. M).

Es gibt zwei Möglichkeiten der Schmierung:

8.1 über einen Nebelöler

Eine komplette Wartungseinheit beinhaltet einen Nebelöler und ist am Kompressor angebracht.

8.2 von Hand

Ist bei Ihrer Anlage weder eine Wartungseinheit noch ein Leitungsöler vorhanden, so müssen vor jeder Inbetriebnahme des Druckluft-Werkzeuges 3-5 Tropfen Öl in den Druckluftanschluss gegeben werden. Ist dass Druckluftwerkzeug mehrere Tage außer Betrieb, müssen Sie vor dem Einschalten 5-10 Tropfen Öl in den Druckluftanschluss geben.

Lagern Sie Ihr Druckluftwerkzeug nur in trockenen Räumen.

8.3 Sonstige Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

9. Reinigung und Ersatzteilbestellung

Achtung: Trennen Sie das Gerät vom Druckluftnetz bevor Sie Wartungs- und Reinigungsarbeiten durchführen.

9.1 Reinigung

■ Halten Sie die Auslösesicherung (Abb. 1/Pos. H) so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
■ Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

■ Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

9.2 Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

■ Typ des Gerätes
■ Artikelnummer des Gerätes
■ Ident-Nummer des Gerätes

Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

10. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

11. Von der Garantie ausgeschlossen sind:

■ Verschleißteile
■ Schäden durch unzulässigen Arbeitsdruck.
■ Schäden durch nicht aufbereitete Druckluft.
■ Schäden, hervorgerufen durch unsachgemäßen Gebrauch oder Fremdeingriff.

12. Konformitätserklärung

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Konformitätserklärung

⑧erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel

Landau/Isar, den 04.02.2010

Weichselgartner/General Manager Wang/Product-Management

First CE: 10 Archive-File/Record: 4137760-09-4155050-10

Art.-No.: 41.377.62 I.-No.: 11010

12. Konformitätserklärung

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Konformitätserklärung

⑧erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel

Landau/Isar, den 24.02.2010

Weichselgartner/General-Manager Wang/Product-Management

First CE: 10 Archive-File/Record: 4137760-09-4155050-10

Art.-No.: 41.377.62 I.-No.: 11010

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt Folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren

Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

1. Die Garantiezeit beträgt 3 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

2. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantie- umfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Stand der Informationen: 05/2010 Ident.-No.: 41.377.62 052010 - 3
