Produkttyp	Kabelloser elektrischer Tacker
Marke	Parkside
Modell	PDBNP 14 A1
Stromversorgung	Lithium-Ionen-Akku 14 V (nicht enthalten)
Magazinkapazität	Ca. 100 Klammern
Kompatible Klammern	Typ 53 (6-14 mm) oder ähnlich
Abmessungen (L × B × H)	Ca. 24 × 5 × 22 cm
Gewicht	Ca. 1,2 kg (ohne Akku)
Hauptfunktionen	Heften, Nageln auf Holz, Karton, Stoff
Sicherheit	Sicherheitsverriegelung, Zweihandauslösung
Wartung und Reinigung	Reinigen Sie das Magazin regelmäßig, schmieren Sie bewegliche Teile
Ersatzteile und Reparierbarkeit	Erhältlich über den Parkside-Kundendienst
Schallpegel	Ca. 85 dB(A)
Vibrationen	< 2,5 m/s²
Lagertemperatur	-20 °C bis 40 °C

Häufig gestellte Fragen - PDBNP 14 A1 PARKSIDE

Wie lade ich den Akku des Parkside-Tackers PDBNP 14 A1?

Verwenden Sie das kompatible Parkside-Ladegerät (Modell PLG 14 A1). Setzen Sie den Akku in das Ladegerät ein und schließen Sie es an eine Netzsteckdose an. Der Ladevorgang dauert etwa 1 Stunde.

Welche Klammerntypen kann ich verwenden?

Verwenden Sie Klammern des Typs 53 (Breite 5,5 mm) mit einer Länge zwischen 6 und 14 mm. Verwenden Sie keine beschädigten oder verrosteten Klammern.

Wie lade ich das Klammernmagazin?

Ziehen Sie den Magazinschieber nach hinten, legen Sie einen Klammerstreifen in die Nut ein und schließen Sie den Schieber bis zum Einrasten. Stellen Sie sicher, dass die Klammern richtig ausgerichtet sind.

Was tun, wenn der Tacker keine Klammern auslöst?

Überprüfen Sie, ob der Akku geladen und richtig eingesetzt ist. Reinigen Sie das Magazin und entfernen Sie eventuell festsitzende Klammern. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich den Tacker?

Trennen Sie den Akku. Verwenden Sie ein trockenes Tuch für die Außenseite. Für das Magazin entfernen Sie die Klammern und blasen Sie mit Druckluft Staub weg. Schmieren Sie bewegliche Teile mit einem leichten Öl.

Kann der Tacker ohne Akku verwendet werden?

Nein, das Modell PDBNP 14 A1 ist ein kabelloser elektrischer Tacker. Es benötigt einen Parkside-14-V-Akku, um zu funktionieren.

Was ist die maximale Einschlagtiefe?

Die Einschlagtiefe ist über das Einstellrad einstellbar. Sie kann je nach Material bis zu 10 mm betragen.

Wie verwende ich die Sicherheit des Tackers?

Der Tacker ist mit einer Sicherheitsverriegelung ausgestattet. Zum Entriegeln drücken Sie den Sicherheitsknopf oben am Griff, bevor Sie den Abzug betätigen. Dies verhindert versehentliches Auslösen.

Was tun bei Klammerstau?

Trennen Sie den Akku. Öffnen Sie das Magazin und entfernen Sie die feststeckenden Klammern mit einer Zange. Überprüfen Sie, ob der Mechanismus nicht blockiert ist, bevor Sie es schließen. Laden Sie dann normal nach.

Wo finde ich Ersatzteile für diesen Tacker?

Ersatzteile sind beim Parkside-Kundendienst erhältlich (über die Website oder im Lidl-Markt). Sie können auch online unter der Referenz PDBNP 14 A1 bestellen.

BEDIENUNGSANLEITUNG PDBNP 14 A1 PARKSIDE

Originalbetriebsanleitung

GB IE NI

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Originalbetriebsanleitung Seite 43

A

Kompernass Handels GmbH warranty

Dear Customer,

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 298637

Importateur

Technische gegevens 30

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

BE Service België

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 298637

Importeur

Bestimmungsgemäßer Gebrauch 44

Bedienelemente (Abb. A) 44

Zubehör (Abb. B) 44

Lieferumfang....44

Technische Daten 44

Allgemeine Sicherheitshinweise für Druckluftgeräte 45

Gefährdungen durch herausgeschleuderte Teile 46

Gefährdungen im Betrieb....46

Gefährdungen durch Staub und Dämpfe....46

Gefährdungen durch wiederholte Bewegungen 47

Gefährdungen durch Zubehörteile....47

Gefährdungen am Arbeitsplatz 47

Gefährdungen durch Lärm 47

Gefährdungen durch Schwingungen 47

Zusätzliche Sicherheitsanweisungen für pneumatische Maschinen 48

Vor der Inbetriebnahme 48

Schmierung....48

Öl nachfüllen 49

Anschluss an eine Druckluftquelle 49

Bedienung....49

Wartung und Reinigung....50

Greifbacken wechseln 51

Fehlerbehebung 52

Entsorgung 53

Garantie der Kompernaß Handels GmbH ....53

Service 54

Importeur 54

Original - Konformitätserklärung ....55

DRUCKLUFT-BLINDNIETPISTOLE PDBNP 14 A1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Die Druckluft-Blindnietpistole ist zum Verbinden von geeigneten Materialen mittels Nietverbindung bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernehmen wir keine Haftung. Das Gerät ist nur für den privaten Einsatz bestimmt.

Symbole auf dem Druckluftwerkzeug:

	Vor der Inbetriebnahme die Bedienungsanleitung lesen.
	Tragen Sie eine Staub-schutzmaske.
	Tragen Sie beim Einsatz oder Wartung der Blindnietpistole stets einen Augenschutz.
	Tragen Sie stets Gehör-schutz.
	Regelmäßig ölen

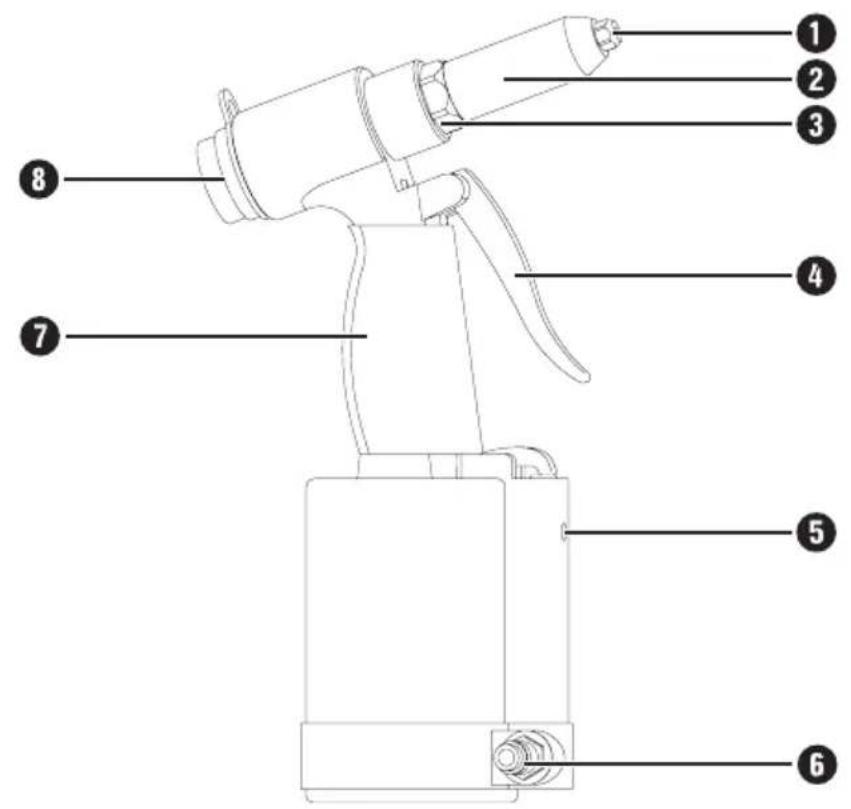

Bedienelemente (Abb. A)

(Abbildungen siehe Ausklappseiten)

① Mundstück (4,8 mm vormontiert)
② Vordere Buchse
3 Sechskantaufnahme der vorderen Buchse
4 Auslöser
5 Schmiermittelöffnung
6 Anschlussnippel
7 Handgriff
8 Gewinde für Stiftauffangbehälter

Zubehör (Abb. B)

9 Montageschlüssel 10 | 15 | 24 mm
⑩ Montageschlüssel 14 | 19 mm
11 4 × 20 Nieten (2,4 - 3,2 - 4,0 - 4,8 mm)
12 Öl-Behälter
13 3 Wechselmundstücke (2,4 - 3,2 - 4,0 mm)
14 Stiftauffangbehälter mit Befestigungsring
15 2 × Ersatz-Greifbacken

Lieferumfang

1 Druckluft-Blindnietpistole
4 Mundstücke (2,4 - 3,2 - 4,0 - 4,8 mm)
2 Montageschlüssel
1 Anschlussnippel (vormontiert) je 20 Nieten (2,4 - 3,2 - 4,0 - 4,8 mm)
1 Öl-Behälter
1 Stiftauffangbehälter
2 Greifbacken
1 Tragekoffer
1 Bedienungsanleitung

Technische Daten

Arbeitsdruck: max. 6,3 bar

Luftverbrauch: 127 l/min (durchschnittlich)

Hublänge: 14 mm

Zugkraft: min. 7.050N

Druckluftanschluss: 1/4"

Geräuschemissionswert:

Messwert für Geräusch ermittelt entsprechend ISO 15744. Der bewertete Geräuschpegel des Werkzeugs beträgt typischerweise:

Schalldruckpegel:L

$$ _ {p A} = 7 6, 1 \mathrm{dB(A)} $$

Unsicherheit:

$$ K _ {p A} = 3 \quad d B $$

Schallleistungspegel:L

$$ _ {\mathrm{WA}} = 8 7, 1 \mathrm{dB(A)} $$

Unsicherheit:K

$$ _ {\mathrm{WA}} = 3 \mathrm{dB} $$

Gehörschutz tragen!

Schwingungsgesamtwert:

Schwingungsgesamtwerte ermittelt entsprechend ISO 28927-6 und EN 12096:

Schwingungsemissionswert a_h ≤ 0,85 m/s ^2

Unsicherheit K_h = 0,59 m/s^2

HINWEIS

▶ Die in diesen Anweisungen angegebenen Geräuschemissionswerte und Schwingungswerte sind entsprechend genormten Messverfahren gemessen worden und können für den Gerätevergleich verwendet werden. Die Geräuschemissionswerte und Schwingungswerte werden sich entsprechend dem Einsatz des Druckluftwerkzeugs verändern und können in manchen Fällen über dem in diesen Anweisungen angegebenen Werten liegen. Die Geräuschemissionswerte und Schwingungswerte könnten unterschätzt werden, wenn das Druckluftwerkzeug regelmäßig in solcher Weise verwendet wird.

Allgemeine Sicherheitshinweise für Druckluftgeräte

⚠️ WARNING!

Für mehrfache Gefährdungen: Die Sicherheitshinweise sind vor dem Einrichten, dem Betrieb, der Reparatur, der Wartung und dem Austausch von Zubehörteilen an der Blindnietpistole sowie vor der Arbeit in der Nähe der Maschine zu lesen und müssen verstanden werden. Ist dies nicht der Fall, so kann dies zu schweren körperlichen Verletzungen führen.

■ Die Blindnietpistole sollte ausschließlich von entsprechend qualifizierten und geschulten Bedienungspersonen eingerichtet, eingestellt oder verwendet werden.
■ Diese Blindnietpistole darf nicht verändert werden. Veränderungen können die Wirksamkeit der Sicherheitsmaßnahmen verringern und die Risiken für die Bedienungsperson erhöhen.
■ Die Sicherheitsanweisungen dürfen nicht verloren gehen – Geben Sie sie der Bedienungsperson.
Benutzen Sie niemals eine beschädigte Blindnietpistole.
Das Gerät muss regelmäßig einer Inspektion unterzogen werden, um zu überprüfen, dass das Gerät mit den in dieser Anleitung geforderten Bemessungswerten und Kennzeichnungen gekennzeichnet ist. Der Benutzer muss den Hersteller kontaktieren, um erforderlichenfalls Ersatzschilder zu erhalten.

Gefährdungen durch herausgeschleuderte Teile

■ Bei einem Bruch des Werkstücks oder von Zubehörteilen können Teile mit hoher Geschwindigkeit herausgeschleudert werden.
- Beim Betrieb der Blindnietpistole bzw. beim Austausch von Zubehörteilen an der Maschine ist immer ein schlagfester Augenschutz zu tragen. Der Grad des erforderlichen Schutzes sollte für jede einzelne Verwendung gesondert bewertet werden.
■ Bei Arbeiten über Kopf ist ein Schutzhelm zu tragen. In diesem Falle sollten auch die Risiken für andere Personen bewertet werden.

Gefährdungen im Betrieb

Beim Einsatz der Maschine können die Hände der Bedienungsperson Gefährdungen wie z.B. Schnitten sowie Abschürfungen und Wärme ausgesetzt sein. Tragen Sie geeignete Handschuhe zum Schutz der Hände.
■ Die Bedienungsperson und das Wartungspersonal müssen physisch in der Lage sein, die Größe, die Masse und die Leistung der Maschine zu handhaben.
- Halten Sie die Maschine richtig: Seien Sie bereit, den üblichen oder plötzlichen Bewegungen entgegenzuwirken – halten Sie beide Hände bereit.
Achten Sie darauf, dass Ihr Körper im Gleichgewicht ist und dass Sie einen sicheren Stand haben.
■ Verwenden Sie nur die vom Hersteller empfohlenen Schmiermittel.
Es muss eine Schutzbrille getragen werden; das Tragen von Schutzhandschuhen und Schutzkleidung wird empfohlen.
- Niemals die Maschine ohne Niete verwenden.
■ Betreiben Sie die Maschine nur dann, wenn das Maschinenwerkzeug mit Hilfe einer geeigneten Arretierung in der Maschine gehalten wird.
Es besteht ein Risiko einer elektrostatischen Entladung, wenn die Maschine auf Plastik und anderen nicht-leitenden Materialien verwendet wird.

Gefährdungen durch Staub und Dämpfe

Die beim Einsatz von Blindnietpistolen entstehenden Stäube und Dämpfe können gesundheitliche Schäden (wie z. B. Krebs, Geburtsfehler, Asthma und/oder Dermatitis) verursachen; es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und entsprechende Regelungsmechanismen zu implementieren.
In die Risikobewertung sollten die bei der Verwendung der Maschine entstehenden Stäube und die dabei möglicherweise aufwirbelnden vorhandenen Stäube einbezogen werden.
■ Die Blindnietpistole ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um die Freisetzung von Staub und Dämpfen auf ein Mindestmaß zu reduzieren.
■ Die Abluft ist so abzuleiten, dass die Aufwirbelung von Staub in staubhaltigen Umgebungen auf ein Mindestmaß reduziert wird.
■ Falls Stäube oder Dämpfe entstehen, muss die Hauptaufgabe sein, diese am Ort ihrer Freisetzung zu kontrollieren.
Alle zum Auffangen, Absaugen oder zur Unterdrückung von Flugstaub oder Dämpfen vorgesehenen Einbau- oder Zubehörteile der Maschine sollten den Anweisungen des Herstellers entsprechend eingesetzt und gewartet werden.
■ Die Verbrauchsmaterialien/Maschinenwerkzeuge sind den Empfehlungen dieser Anleitung entsprechend auszuwählen, zu warten und zu ersetzen, um eine unnötige Intensivierung der Staub- oder Dampfentwicklung zu vermeiden.
■ Verwenden Sie Atemschutzausrüstungen nach den Anweisungen Ihres Arbeitgebers oder wie nach den Arbeits- und Gesundheitsschutzvorschriften gefordert.

Gefährdungen durch wiederholte Bewegungen

Bei der Verwendung einer Blindnietpistole sollte die Bedienungsperson eine bequeme Körperhaltung einnehmen, dabei auf sicheren Halt achten und ungünstige Körperhaltungen oder solche, bei denen es schwierig ist, das Gleichgewicht zu halten, vermeiden. Die Bedienungsperson sollte im Verlauf von lang andauernden Arbeiten die Körperhaltung verändern, was hilfreich bei der Vermeidung von Unannehmlichkeiten und Ermüdung sein kann.

Bei der Verwendung einer nicht drehenden, schlagenden Maschine kann der Bediener bei der Ausführung arbeitsbezogener Tätigkeiten unangenehme Empfindungen in den Händen, Armen, Schultern, im Halsbereich oder an anderen Körperteilen erfahren.

■ Falls die Bedienungsperson Symptome wie z.B. andauerndes oder wiederholt auftretendes Unwohlsein, Beschwerden, Pochen, Schmerz, Kribbeln, Taubheit, Brennen oder Steifheit an sich wahrnimmt, sollten diese Anzeichen nicht ignoriert werden. Die Bedienungsperson sollte in diesem Falle einen entsprechend qualifizierten Mediziner konsultieren.

Gefährdungen durch Zubehörteile

Trennen Sie die Blindnietpistole vor dem Auswechseln des Mundstücks oder Ausleerens des Stiftauffangbehälters von der Druckluftversorgung.

Gefährdungen am Arbeitsplatz

Ausrutschen, Stolpern und Stürzen sind Hauptgründe für Verletzungen am Arbeitsplatz. Achten Sie auf durch den Luftschlauch bedingte Stolpergefahren.

■ Diese Blindnietpistolen sind nicht zum Einsatz in explosionsfähigen Atmosphären bestimmt und nicht gegen den Kontakt mit elektrischen Stromquellen isoliert.

■ Stellen Sie sicher, dass keine elektrischen Leitungen, Gasrohrleitungen usw. vorhanden sind, die im Falle der Beschädigung durch die Verwendung der Maschine zu einer Gefährdung führen könnten.

Gefährdungen durch Lärm

■ Die Einwirkung hoher Lärmpegel kann bei ungenügendem Gehörschutz zu dauerhaften Gehörschäden, Hörverlust und anderen Problemen, wie z. B. Tinnitus (Klingeln, Sausen, Pfeifen oder Summen im Ohr), führen. Es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und entsprechende Regelungsmechanismen zu implementieren.

■ Zu den für die Risikominderung geeigneten Regelungsmechanismen gehören Maßnahmen wie z. B. die Verwendung von Dämmstoffen, um an den Werkstücken auftretende Klingelgeräusche zu vermeiden.

■ Verwenden Sie Gehörschutzausrüstungen nach den Anweisungen Ihres Arbeitgebers oder wie nach den Arbeits- und Gesundheitsschutzvorschriften gefordert.

■ Die Blindnietpistole ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um eine unnötige Erhöhung des Lärmpegels zu vermeiden.

■ Die Verbrauchsmaterialien sind den Empfehlungen dieser Anleitung entsprechend auszuwählen, zu warten und zu ersetzen, um eine unnötige Erhöhung des Lärmpegels zu vermeiden.

Gefährdungen durch Schwingungen

■ Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursachen.

■ Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie ihre Hände warm und trocken.

■ Falls Sie ein Taubheitsgefühl, Kribbeln oder Schmerzen in Ihren Fingern oder Händen feststellen oder sich die Haut an Ihren Fingern oder Händen weiß verfärbt, stellen Sie die Arbeit mit der Blindnietpistole ein, informieren Sie Ihren Arbeitgeber und konsultieren Sie einen Arzt.

■ Die Blindnietpistole ist nach den in dieser Anleitung enthaltenen Empfehlungen zu betreiben und zu warten, um eine unnötige Verstärkung der Schwingungen zu vermeiden.

■ Halten Sie das Maschinenwerkzeug nicht mit der freien Hand, denn dies hat eine Verstärkung der Schwingungseinwirkung zur Folge.
■ Halten Sie die Maschine mit nicht allzu festem, aber sicherem Griff unter Einhaltung der erforderlichen Hand-Reaktionskräfte, denn das Schwingungsrisiko wird in der Regel mit zunehmender Griffkraft größer.
■ Um Verletzungen zu vermeiden, müssen alle Verschleißerscheinungen zeigenden, gebrochenen oder verbogenen Teile der Arretierung ausgetauscht werden.

Zusätzliche Sicherheitsanweisungen für pneumatische Maschinen

■ Druckluft kann ernsthafte Verletzungen verursachen.

–Sorgen Sie im Falle, dass die Maschine nicht gebraucht wird, sowie vor dem Austausch von Zubehörteilen oder vor der Ausführung von Reparaturarbeiten dafür, dass die Luftzufuhr geschlossen ist, der Luftschlauch nicht unter Druck steht und dass die Maschine von der Luftzufuhr getrennt wird.
—Richten Sie den Luftstrom niemals gegen sich selbst oder gegen andere Personen.
-Kalte Luft ist von den Händen fortzuleiten.

■ Umherschlagende Schläuche können ernst-hafte Verletzungen verursachen. Überprüfen Sie daher immer, ob die Schläuche und ihre Befestigungsmittel unbeschädigt sind oder sich nicht gelöst haben.
■ Falls Universal-Drehkupplungen (Klauenkupplungen) verwendet werden, müssen Arretierstifte eingesetzt werden; Whipcheck-Schlauchsicherungen müssen verwendet werden, um Schutz für den Fall eines Versagens der Verbindung des Schlauchs mit der Maschine und von Schläuchen untereinander zu bieten.
■ Verwenden Sie keine Schnellverschlusskupplungen am Werkzeugeinlass. Verwenden Sie für Schlauchanschlüsse mit Gewinde nur solche aus gehärtetem Stahl (oder einem Werkstoff von vergleichbarer Stoßfestigkeit).

■ Sorgen Sie dafür, dass der auf der Maschine angegebene Höchstdruck nicht überschritten wird.
■ Tragen Sie mit Luft arbeitende Maschinen niemals am Schlauch.

Vor der Inbetriebnahme

HINWEIS

▶ Die Blindnietpistole darf ausschließlich mit gereinigter, ölvernebelter Druckluft betrieben werden und darf den maximalen Arbeitsdruck von 6,3 bar am Gerät nicht überschreiten. Zur Regulierung des Arbeitsdruckes muss der Kompressor mit einem Druckminderer ausgestattet sein.
▶ Beachten Sie, dass der maximale Arbeitsdruck nicht überschritten werden darf. Ein überhöhter Arbeitsdruck bringt keinen Leistungsgewinn, sondern erhöht lediglich den Luftverbrauch und beschleunigt den Geräteverschleiß. Halten Sie sich daher stets an die technischen Angaben.

Schmierung

HINWEIS

Zur Vermeidung von Reibung- und Korrosionsschäden ist eine regelmäßige Schmierung besonders wichtig. Wir empfehlen ein geeignetes Druckluft-Spezialöl zu verwenden (z. B. Liqui Moly Kompressorenöl).

—Schmierung mit Nebelöler

Als Aufbereitungsstufe nach dem Druckminderer schmiert ein Nebelöler (nicht im Lieferumfang enthalten) Ihr Gerät kontinuierlich und optimal. Ein Nebelöler gibt in feinen Tropfen Öl an die durchströmende Luft ab und garantiert so eine regelmäßige Schmierung.

—Manuelle Schmierung

Wenn Sie über keinen Nebelöler verfügen, nehmen Sie vor jeder Inbetriebnahme bzw. bei längeren Arbeitsgängen eine Schmierung vor. Lassen Sie dazu 3 - 5 Tropfen Druckluft-Spezialöl in die Schmiermittelöffnung ⑤ tropfen.

Öl nachfüllen

Damit die Blindnietpistole lange einsatzfähig bleibt, muss ausreichend Pneumatik-Öl im Gerät vorhanden sein.

Folgende Möglichkeiten stehen Ihnen zur Verfügung:

♦ Schließen Sie eine Wartungseinheit mit Öler am Kompressor an.

- Installieren Sie einen Anbauöler in der Druckluftleitung oder am Druckluftgerät.

♦ Geben Sie alle 15 Betriebsminuten ca. 3 - 5 Tropfen Pneumatik-Öl aus dem mitgelieferten Öl-Behälter ⑫ von Hand in den Anschlussnippel ⑥.

- Beim ersten Öffnen des Öl-Behälter ^12 drehen Sie die Überwurfmutter vom Behälter ab. Nehmen Sie die nach innen gerichtete Pipette mit einer Schnabelzange o.Ä. heraus.

- Setzen Sie sie um 180° gedreht wieder auf und schrauben Sie sie mit der Überwurfmutter wieder fest.

♦ Machen Sie mit einer Nadel o.Ä. eine kleine Öffnung in die Spitze der Pipette, um Öl heraus tropfen lassen zu können.

Anschluss an eine Druckluftquelle

HINWEIS

▶ Vor Anschluss der Druckluftquelle
-muss der richtige Arbeitsdruck (3 - 6 bar) vollständig aufgebaut sein
-ist sicherzustellen, dass der Auslöser 4 nicht gezogen ist

♦ Schieben Sie den Anschluss des Versorgungsschlauches über den Schnellverschluss des Anschlussnippels 6, so dass dieser spürbar einrastet.

HINWEIS

Damit Sie den Luftdruck regulieren können, muss die Druckluftquelle mit einem Druckminderer ausgestattet sein.

Bedienung

♦ Sobald das Gerät mit Luftdruck versorgt wird, ist es einsatzbereit.

♦ Schrauben Sie den Stiftauffangbehälte ^14 auf das Gewinde 8 inten an der Maschine.

♦ Ermitteln Sie anhand der zu verbindenden Werkstücke die zu verwendende Nietgröße.

Bohren Sie mit einem geeigneten Werkzeug ein Loch an der Stelle durch die zu verbindenden Werkstücke, an der die Niete sitzen soll. Achten Sie darauf, dass der Durchmesser des Lochs der ermittelten Nietgröße entspricht.

⚠️ ACHTUNG!

Je nach Größe und Art der Werkstücke sind entsprechende Sicherheitsvorkehrungen zu treffen. Verwenden Sie geeignete Klemmvorrichtungen, um ein Verrutschen der Werkstücke zu verhindern.

▶ Im Falle einer Unterbrechung der Druckluft-versorgung, lassen Sie den Auslöser 4 sofort los.

▶ Bevor die Maschine eingeschaltet wird, ist das Maschinenwerkzeug fest auf der zu bearbeitenden Oberfläche aufzusetzen.

♦ Prüfen Sie, ob der Durchmesser des gerade montierten Mundstücks ① zum Dorndurchmesser der ermittelten Nietgröße passt.

♦ Wenn nicht, schrauben Sie die vordere Buchse ② ggf. mit Hilfe des Montageschlüssels ⑨ om Gerät ab.

ACHTUNG!

▶ Trennen Sie das Gerät unbedingt von der Druckluftquelle, bevor Sie die vordere Buchse ② aufsetzen oder lösen.

Schrauben Sie ggf. mit Hilfe des Montageschlüssels ⑨ das Mundstück ① on der vorderen Buchse ② b. Dann schrauben Sie das passende Wechselmundstück ⑬ in die vordere Buchse ② in und ziehen es fest an.

Zum Anschrauben der vorderen Buchs 2 drücken Sie diese über einen leichten Widerstand hinweg an das Gewinde und drehen sie handfest.

Mit Hilfe des Montageschlüssels 9 ziehen Sie die vordere Buchse 2 est an.

Schließen Sie das Gerät wieder an die Druckluftversorgung an.

♦ Setzen Sie den Nietkörper in das Bohrloch ein.

Bewegen Sie das Gerät so über die Nietel, dass deren Dorn in das Mundstück gleitet und darin vollständig aufgenommen wird.

Ziehen Sie den Auslöse ^4 . Der Dorn wird nun in das Gerät gezogen, vom Nietkörper getrennt und die Nietverbindung dadurch dauerhaft gesetzt. Der Dorn landet im Stiftauffangbehälter ^14 Wiederholen Sie den Vorgang ggf. so oft, bis der Dorn vollständig vom Nietkörper getrennt ist.

♦ Verfahren Sie mit weiteren zu setzenden Nieten ⑪ entsprechend.

♦ Leeren Sie den Stiftauffangbehälte ^14 von Zeit zu Zeit aus.

Nach Beendigung aller Arbeiten, trennen Sie das Gerät von der Druckluftquelle.

Wartung und Reinigung

WARNUNG! VERLETZUNGSGEFAHR

Trennen Sie vor Wartungsarbeiten das Gerät vom Druckluftnetz.

ACHTUNG!

▶ Reinigen Sie das Gerät vor der Wartung von gefährlichen Substanzen, die sich (aufgrund von Arbeitsprozessen) auf diesem abgelagert haben. Vermeiden Sie jeden Hautkontakt mit diesen Substanzen. Wenn die Haut mit gefährlichen Stäuben in Kontakt kommt, kann dies zu schwerer Dermatitis führen.

Die beim Einsatz des Gerätes entstehenden Stäube und Dämpfe können gesundheitliche Schäden (wie z. B. Krebs, Geburtsfehler, Asthma und/oder Dermatitis) verursachen; es ist unerlässlich, eine Risikobewertung in Bezug auf diese Gefährdungen durchzuführen und entsprechende Regelungsmechanismen umzusetzen.

HINWEIS

Um eine einwandfreie Funktion und lange Haltbarkeit der Blindnietpistole zu gewährleisten, sind folgende Punkte zu beachten:

■ Eine ausreichende und ständig intakte Öl-schmierung ist für eine optimale Funktion von ganz entscheidender Bedeutung.

Benutzen Sie nur Originalersatz- bzw. Austauschteile des Herstellers, da sonst Gefahr für die Benutzer besteht. Kontaktieren Sie im Zweifel das Service-Center.

■ Verwenden Sie ausschließlich Zubehörteile und Verbrauchsmaterialien der vom Hersteller empfohlenen Größen und Typen.

■ Reinigen Sie das Gerät nur mit einem trockenen, weichen Tuch oder mit Druckluft.

■ Verwenden Sie auf keinen Fall scharfe und/oder kratzende Reinigungsmittel.

Greifbacken wechseln

Durch Abrieb können die Greifbacken 15verschleiben. Tauschen Sie in diesem Falle die verschlissenen Greifbacken 15gegen die mitgelieferten Ersatz-Greifbacken 15vie folgt aus.

Schrauben Sie die vordere Buchs.2 ggf. mit Hilfe des Montageschlüssels 3 om Gerät ab. Folgende Teile werden nun zugänglich:

A

Geräteachse

B

Kontermutter

C

Zahnscheibe

E zweiteiliger Metallkonus

G

Greifbacken

Schrauben Sie den zweiteiligen Metallkonus (E), der die Greifbacken (G) hält, ggf. mit Hilfe der beiden Montageschlüssel ⑨ und ⑩ von der Geräteachse (A) ab.
Schrauben Sie ggf. mit Hilfe der beiden Montageschlüssel ⑨ und ⑩en vorderen und hinteren Teil des Metallkonuses (E2, E1) voneinander los. Folgende Teile werden nun zugänglich:

A Geräteachse
B Kontermutter
C Zahnscheibe
D Feder
E1 hinterer Teil des Metallkonuses
F Spreizdorn
G Greifbacken
E2 vorderer Teil des Metallkonuses

♦ Nehmen Sie den Spreizdorn (F) und die verschlissenen Greifbacken (G) aus dem vorderen Teil des Metallkonuses (E2).

♦ Setzen Sie die neuen Greifbacken (G) so in den vorderen Teil des Metallkonuses (E2) ein, dass die schmalen Enden aus dessen Öffnung ragen.

HINWEIS

Beide Greifbacken (G) müssen dabei bündig miteinander abschließend aus der Öffnung ragen. Am besten halten Sie den vorderen Teil des Metallkonuses (E2) dabei vertikal mit den Greifbacken (G) nach unten zeigend.

Setzen Sie den Spreizdorn (F) so ein, dass dessen Spitzen in die Kerbe greifen, die die hinteren Enden der Greifbacken (G) bilden.
Schrauben Sie den vorderen und hinteren Teil des Metallkonuses (E2, E1) mit Hilfe der beiden Montageschlüssel 9 und 10 hiteinander fest.
Schrauben Sie den Metallkonus (E) wieder auf die Geräteachse (A) und ziehen Sie den Metallkonus mit Hilfe des Montageschlüssels 9 fest an. Dabei arretieren Sie die Kontermutter (B) mit Hilfe des Montageschlüssels 10.

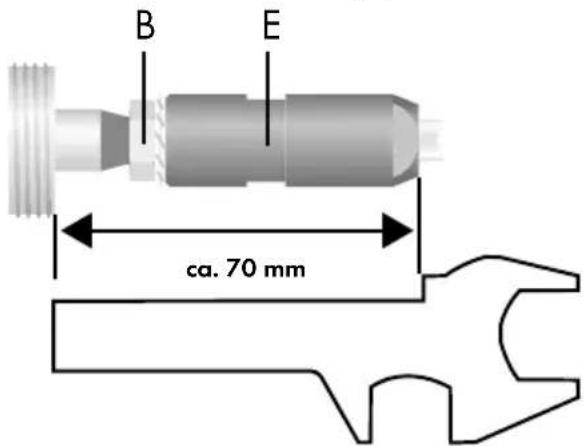

Überprüfen Sie nach Montage des Metallkonus (E) den Abstand zwischen Gewinde und Metallkonus (E). Dieser muss ca. 70 mm betragen. Sie können den Montageschlüssel 10 als Messhilfe verwenden. Passen Sie das Maß ggf. durch Verstellen der Kontermutter (B) an.

Zum Anschrauben der vorderen Buchs? drücken Sie diese über einen leichten Widerstand hinweg an das Gewinde und drehen sie handfest.
Mit Hilfe des Montageschlüssel ⑨ ziehen Sie die vordere Buchse ② fest an.

Fehlerbehebung

Fehler Mögliche Ursache Behebung
Nietleistung zu gering, etwas Luft tritt aus dem Auslass aus.	Bewegte Teile durch Schmutz verklemmt.	Filter der Druckversorgung auf Verschmutzung prüfen.
	Druckversorgung zu niedrig.	Filter der Druckversorgung auf Verschmutzung prüfen.
		Gerät schmieren, wie in der Anleitung beschrieben.
		Wenn nötig, Angaben von oben wiederholen.
Gerät arbeitet nicht, Druckluft tritt komplett beim Auslass aus.	Bewegte Teile sitzen aufgrund von Materialansammlung fest.	Gerät schmieren, wie in der Anleitung beschrieben.

Entsorgung

erpackung besteht aus umweltfreundlichen Materialien. Sie kann in den örtlichen Recyclebehältern entsorgt werden.

Werfen Sie das Gerät nicht in den Hausmüll!

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren

Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umweltgerecht.

Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung:

1 - 7: Kunststoffe,

20–22: Papier und Pappe,

80-98: Verbundstoffe

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt.

Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.
■ Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.
Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

HINWEIS

▶ Bei Parkside und Florabest Werkzeugen senden Sie bitte ausschließlich den defekten Artikel ohne Zubehör (z. B. Akku, Aufbewahrungskoffer, Montagewerkzeuge, etc) ein.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen.

Service

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail]

IAN 298637

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

Original - Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie

(2006/42/EG)

Angewandte harmonisierte Normen:

EN ISO 11148-10: 2011

Typbezeichnung der Maschine:

Druckluft-Blindnietpistole PDBNP 14 A1

Herstellungsjahr: 02-2018

Seriennummer: IAN 298637

Bochum, 06.02.2018

CE

Semi Uguzlu

- Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Stand der Informationen: 02 / 2018 · Ident.-No.: PDBNP 14 A1-022018-1
