BEDIENUNGSANLEITUNG IPD-1000-1W MSW

ACHTUNG! These Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir sind stets bestrebt, eine akkurate Übersetzung zu liefern. Dennoch ist keine maschinelle Übersetzung perfekt. Sie soll auch nicht die Übersetzung durch einen Menschen ersetzen. Die offizielle Bedienungsanleitung ist die englishische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollen Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sichitte auf die englishiche Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters	Parameterwert
Produktbezeichnung	INFRAROT-LACKTROCKNER
Modell	MSW-IPD-1000-1W
Versorgungsspannung [V~] / Frequenz [Hz]	230/50
Stromstärke	1-Phase
Nennleistung [W]	1 x 1000
Schutzklasse	1
Schutzart IP	IP32
Abmessungen [Breite x Tiefe x Höhe; mm]	430 x 165 x 145
Weight [kg]	2
Laufzeit [min]	0-60
Temperaturbereich [°C]	30-100*
	* Die Temperatur hängt von der Entfernung des Strahlers von der zu behandelnden Oberfläche ab.
Maximale Aushärtungsfläche [mm]	1200 x 1000
Anwendungsbedingungen	Umgebungstemp. 5~+40°C Luftfeuchtigkeit 20~95%

1. Allgemeine Beschreibung

Die Betriebsanleitung soll Ohnen halten, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der hochsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST THESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller besteht sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeit zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

Symbolerklarung

CE	Das Produkt entspricht den Anforderungen der einschlädigen Sicherheitsnormen.
	Vor dem Gebrauch die Gebrauchsanweisung sorgfältiglesen.
	Recyclebares Produkt.
	ACHTUNG! oder WARNING! oder BEAuchtEN! zur Beschreibung der jeweils eingetretenen Situation(allgemeines Warnzeichen).
	ACHTUNG! Warning vor elektrischer Spannung!
	ACHTUNG! Gefahr von Quetschverletzungen der Hand!
Achtung! Heiße Oberfläche kann Verbrennungen verursachen!
Nur für internen Gebrauch.
ACHTUNG! Verwenden Sie das Gerät nicht in der Höhe von Badewannen, Duschen, Waschbecken und anderen Gefäßen, die Wasser enthalten.
Während des Betriebs erzeugt das Gerät ein elektromagnetisches Feld um sich herum, das zu einer Fehlfunktion der medizinischen Implantate, d. h. Herzschrittmacher, führen kann.

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und konnen in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die

Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen oder zum Tod führen.

Der Begriff "Gerät" oder "Produkt" in den Warnhinweisen und in der Beschreibung der Anleitung bezieht sich auf den INFRAROT-LACKTROCKNER

1.1. Elektrische Sicherheit

a) Der Netzstecker des Geräts muss für die benutzte Netzsteckdose ausgelegt sein. Nehmen Sie am Stecker keinerlei Modifikationen vor. Originalstecker und passende Steckdosen vermindern das Risiko eines Stromschlags.

b) Der Kontakt zu geerdeten oder massefuhrenden Elemente, wie Rohre, Heizkörper, Herde und Kühlschränke, muss vermieden werden. Es besteht ein erhöhtes Stromschlagrisiko, wenn der Körper geerdet ist und dem Gerät in Kontakt kommt, das Regen, nassen Oberflächen und Arbeiten in einer

feuchten Umgebung direkt ausgesetzt ist. Das Eindringen von Wasser in das Gerät erhöht das Risiko einer Beschädigung des Geräts und eines Stromschlags.

c) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.
d) Das Netzkabelarf nicht zweckentfremdet verwendet werden. Benutzen Sie das Kabel niemals, um das Gerat zu transportieren oder den Stecker hersauszuziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.
e) Es ist verboten, das Gerät zu verwenden, wenn das Netzkabel beschädigt ist oder offensichtliche Gebrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder vom Kundendienst des Herstellers ersetzt werden.
f) Tauchen Sie Kabel, Stecker bzw. das Gerät nicht in Wasser oder andere Flüssigkeiten, um einen Stromschlag zu vermeiden. Verwenden Sie das Gerät nicht auf nassen Oberflächen.
g) ACHTUNG - LEBENSGEFAHR! Tauchen und Halten Sie das Gerät während des Reinigens oder des Betriebes nie in Wasser oder andere Flüssigkeiten.
h) Benutzen Sie das Gerät nicht in Räumen mit sehr hoher Luftfeuchtigkeit / in unmittelbarer Höhe von Wasserbehältern!
i) Lassen Sie das Gerät nicht Nass werden. Warning vor Stromschlag!

1.2. Sicherheit am Arbeitsplatz

a) Den Arbeitsbereich aufgeräumt und gut beleuchteten. Unordnung oder schlechte Beleuchting kann zu Unfällen führen. Beim Gebrauch des Gerätes seien Sie vorausschauend, passen Sie darauf, was Sie tun, und nutzen Sie ihren gesunden Menschenverstand.
b) Verwenden Sie das Gerät nicht in explosionsgefahrdeten Bereichen, z. B. bei Vorhandsein von brennbaren Flüssigkeiten, Gasen oder Staub. Das Gerät erzeugt Funken, die Staub oder Dämpfe entzüden können.
c) Falls Beschädigungen an dem Gerät festgestellt werden oder Unregelmäßigkeiten bei dem Betrieb, muss das Gerät umgehend ausgeschaltet werden und dieser Umstand muss einer autorisierten Person mitgeteilt werden.
d) Reparaturen dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führren Sie Reparaturen nicht selbst durch!
e) Bei Zweifeln an der Funktionstüchtigkeit des Produkts oder bei Beschädigung des Produkts wenden Sie sichitte an den Kundendienst des Herstellers.
f) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führren Sie Reparaturen nicht selbst durch!

g) Im Falle eines Brandes oder einer Brandentzündung dürfen nur Pulver- oder Schaumlöscher (CO2) verwendet werden, um die unter Spannung stehenden Geräte zu Löschen.
h) Kinder und unbefugte Personen dürfen sich nicht im Arbeitsbereich aufhalten. (Unachtsamkeit kann zum Verlust der Kontrolle über das Gerät führen.)
i) Verwenden Sie das Gerät in gut belufteten Bereichen.
j) Überprüfen Sie regelmäßig den Zustand der Sicherheitshinweisaufkleber. Falls die Aufkleber unleserlich sind, müssen sie ersetzt werden.
k) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.
I) Bewahren Sie Verpackungsteile und keine Montageteile außerhalb der Reichweite von Kindern auf.
m) Halten Sie das Gerät von Kindern und Tieren fern.
n) Bei der Verwendung这点 Geräts mit anderen Geräten beachten Sie auch an andere Gebrauchsanweisungen.
o) Es muss sichergestellt werden, dass das Gerät auf einer ebenen und stabilen Oberfläche aufgestellt ist.

Hinweis! Es muss darauf geachtet werden, dass Kinder und andere Unbeteiligte bei der Arbeit mit dem Gerät geschützt werden müssen.

1.3. Eigenschutz

a) Die Bedienung des Geräts bei Müdigkeit oder Krankheit sowie unter dem Einfluss von Alkohol, Drogen oder Medikamenten, die zu einer erheblichen Einschränkung der Fähigkeit der Bedienung des Geräts führen, ist untersagt.
b) Das Gerätarf nur von körperlich geeigneten Personen bedient werden, die zu ihrem Benutzen fähig und entsprechend geschult sind und die diese Bedienungsanleitung gelesen und verstanden haben und im Rahmen der Sicherheit und des Gesundheitsschutzes am Arbeitsplatz geschult wurden.
c) Das Gerät darf nur von körperlich geeigneten Personen bedient werden, die zu ihrem Benutzen fähig und entsprechend geschult sind und die diese Bedienungsanleitung gelesen und verstanden haben und im Rahmen der Sicherheit und des Gesundheitsschutzes am Arbeitsplatz geschult wurden.
d) Seien Sie vorsichtig und benutzen Sie ihren gesunden Menschenverstand, wenn Sie mit dem Gerät arbeiten. Eine kurze Unachtsamkeit bei der Arbeit kann zu schweren Verletzungen führen.
e) Um ein versehentliches Einsatz des Gerätes zu vermeiden, achten Sie daraufuf, dass sich der Betriebsschalter in der Position „Aus" befindet, bevor Sie den Netzstecker an die Stromquelle anschalten

f) Überschätzen Sie ihre Fähigkeiten nicht. Achten Sie daraufuf, bei der Arbeit stets das Gleichgewicht und die Stabilität zu halten. Dies ermöglich eine bessere Kontrolle des Geräts in unerwarteten Situationen.
g) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.
h) Verbrennungsgefahr - während des Betriebs werden eine Teile des Geräts * hei und bleiben auch nach dem Ausschalten noch eine Zeit * hei .

1.4. Sichere Verwendung des Geräts

a) Benutzen Sie das Gerät nicht, wenn der EIN/AUS-Schalter nicht korrekt Funktioniert (sich nicht ein- und ausschalten lasst). Geräte, die nicht über einen Schalter gesteuert werden konnen, sind unsicher, dürfen nicht betriebenen werden und müssen repariert werden.
b) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen, Reinigungsum und Wartungsarbeiten vornehmen. Eine solche Vorbeugungsmaßnahmeverringert das Risiko eines versehentlichen Einschaltens.
c) Unbenutzte Geräte außerhalb der Reichweite von Kindern und Personen, die nicht mit dem Gerät oder dieser Anleitung vertraut sind, aufbewahren. Dieses Gerät stellt in den Händen von unerfahrenen Benutzern eine Gefahr dar.
d) Halten Sie das Gerät in gutem Betriebszustand. Vor jedem Einsatz prüfen, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung das Gerät vor der Benutzung reparieren setzen.
e) Das Gerät muss von Kindern ferngehalten werden.
f) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlich Verwendung von Originalersatzteilen durchzuführn. Dies gewährleistet eine sichere Verwendung.
g) Beim Transport und dem Tragen des Geräts vom Lagerort zum Einsatzort sind die Gesundheits- und Sicherheitsvorschriften für die manuelle Handhabung zu berücksichtigigen, die in dem Land gelten, in dem das Gerät eingesetzt wird.
h) Esistundersagt,dasGeratunbeaufsichtigtlaufenzulassen.
i) Das Gerät muss regelmäßig gereinigt werden, um dauerhafte Ablagerungen von Schmutz zu verhindern.
j) Es ist untersagt die Konstruktion des Produkts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.
k) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
I) Das Gerätarf nicht überlastet werden.
m) Die Luftungsöffnungen des Geräts)dürfen nicht blockiert werden!

ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist, besteht für den Benutzer beim Umgang mit dem Gerätriotz angemessener Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu halten.

3. Bestimmungsgemäßer Gebrauch

Das Produkt ist für die Trocknung von Oberflächen bei Lackreparaturen (Spachtelmassen, Grundierungen und Decklacke) durch kurzwelle Infrarotstrahlung bestimmt. Der Einsatz eines nach thisem Prinzip arbeitenden Geräts reduziert Zeit und Kosten bei Blech- und Lackreparaturen, insbesondere bei lokalen Reparaturen.

Für allerlei Schäden, die durch unsachgemäßigen Gebrauch entstehen, haftet der Anwender.

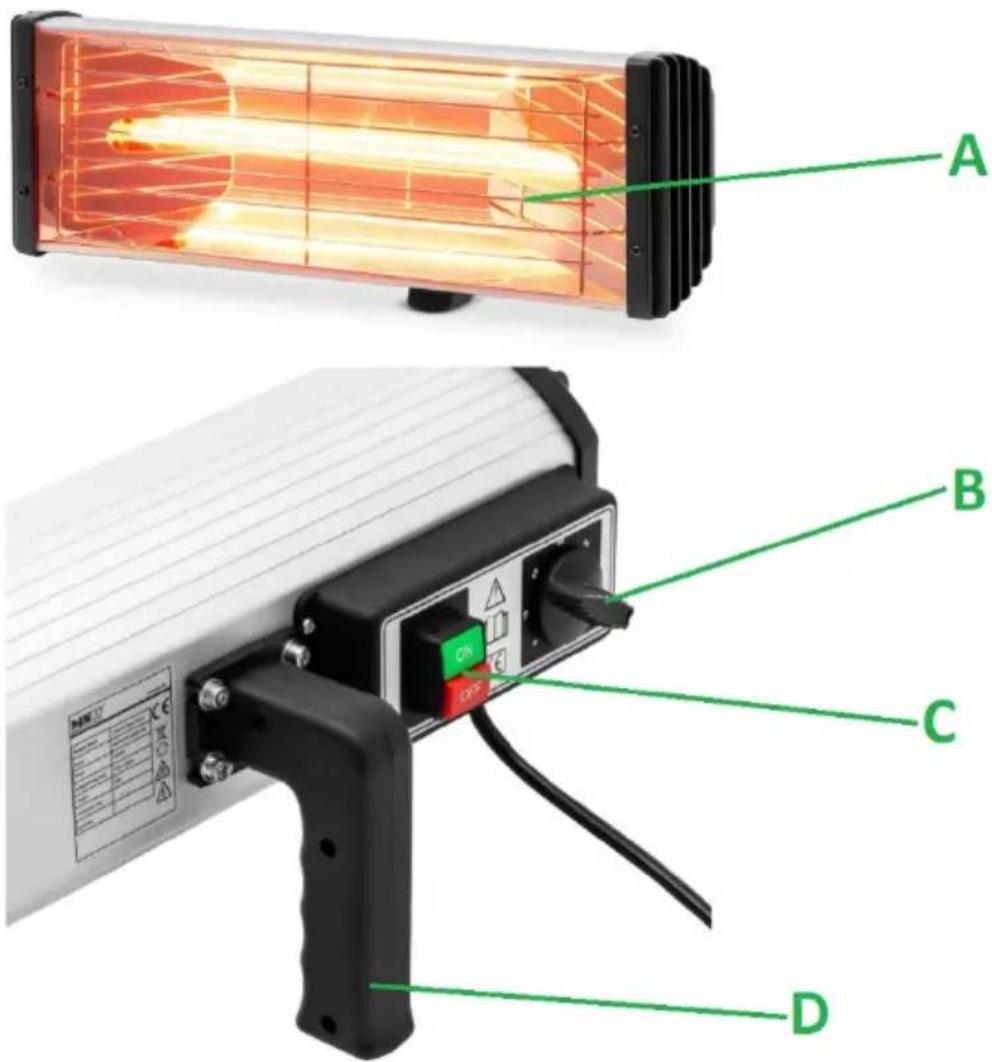

3.1. Beschreibung des Geräts

A. Lampen-Kassette
B. Zeiteinstellknopf (Timer)
C. Ein-/Aus-Schalter (ON/OFF)
D. Griff

3.2. Arbeitsvorbereitung

AUFSTELLUNG DES GERÄTS:

Die Umgebungstemperaturarf 40^ und die Luftfeuchtigkeit 95% nicht überschreiben. Verwenden Sie das Gerät so, dass eine gute Luftzirkulation gewährleistet ist, und stellen Sie es auf eine trockene, stabile Oberfläche. Ein Mindestabstand von 10cm muss von allen Seiten des Gerats eingehalten werden. Bewahren Sie das Gerät immer außerhalb der Reichweite von Kindern und Personen mit eingeschrankten geistigen, sensorischen oder intellektuellen Fähigkeiten auf. Das Gerät solle so aufgestellt werden, dass der Netzstecker jederzeit erreicht werden kann. Vergewissern Sie sich, dass die Stromversorgung des Gerats mit den Angaben auf dem Typenschild übereinstimmt!

WICHTIG: Nehmen Sie vor der ersten Benutzung die Abdeckung von der Lampe ab (für den Transport)!

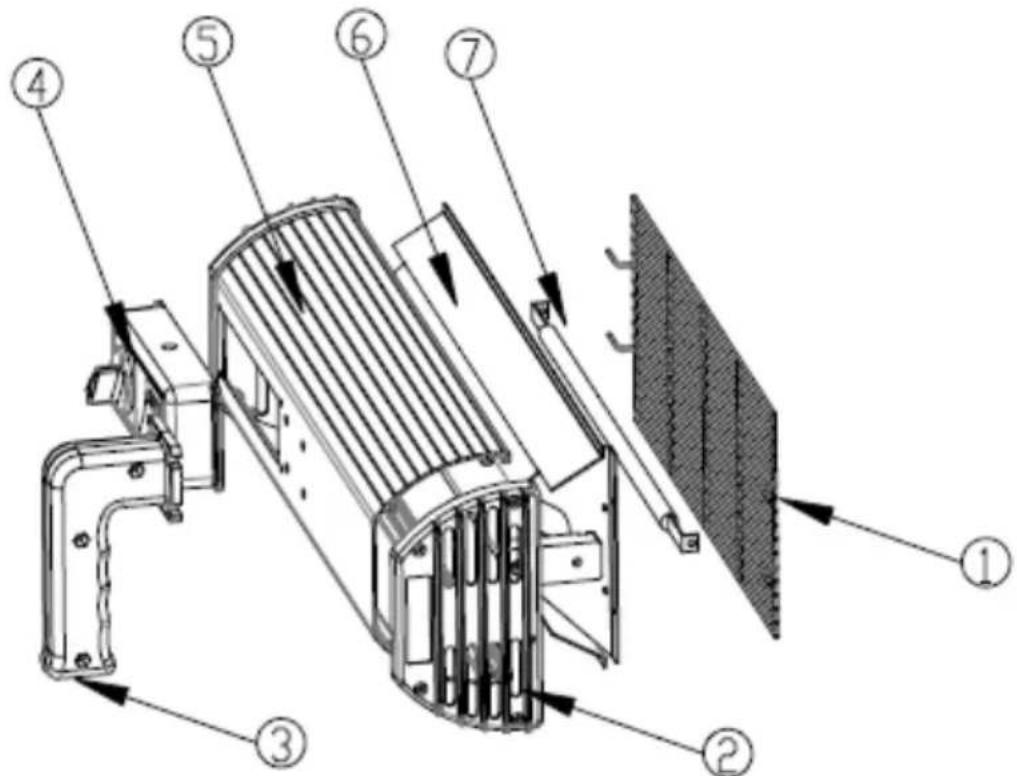

MONTAGEZEICHNUNG

Anzahl	Name
1	Schutzgitter
2	Seitenwand des Gehäuses
3	Griff
4	Steuerkasten
5	Gehäuse
6	Puffer
7	Lampe

3.3. Arbeit mit dem Gerät

WICHTIG: Die zu beheizende Fläche muss sauber und trocken sein.

a) Der Abstand der Lampe zur Oberfläche sollte zwischen 30 und 60 cm betragen, und die Kassette selbst sollte parallel zur zu beheizenden Oberfläche stehen.

b) Schließen Sie das Gerät an die Steckdose an und drücken Sie die Taste "ON"(12).

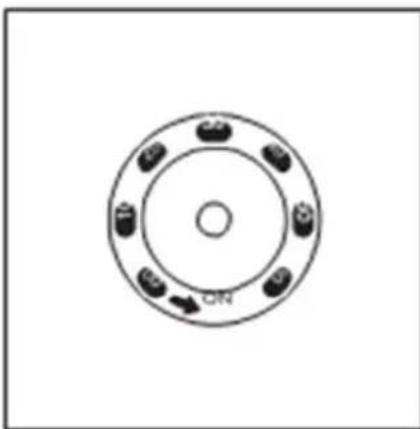

c) Stellen Sie den Drehknopf auf die gewünschte Aufwärmzeit.

d) Wenn das Gerät nicht mehr benutzt wird, schalten Sie es durch Drücken der Taste "OFF" aus undziehen Sie den Stecker aus der Steckdose.

3.4. Reinigung und Wartung

a) Der Netzstecker muss gezogen werden, bevor Reinigungs-, Einstellungen- oder Auswechselarbeiten des Zubehörns ausgeführrt werden oder falls das Gerät nicht benutzt wird.
b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
c) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung. Als zusätzlichen Schutz konnen Sie das Gerät abdecken, aber nur, wenn es vollständig abgekühlt ist!
d) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.
e) Achten Sie darauf, dass kein Wasser durch die Öffnungen des Gehäuses eindringt.
f) Reinigen Sie die Lüftungsöffnungen mit einer Bürste und Druckluft.
g) Für die Reinigung muss ein weiches Tuch verwendet werden.
h) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese die Oberfläche des Gerätematerials beschädigen können.
i) Das Gerätarf nicht mit säurehaltigen Substanzen, medizinischen Reinigungsmitteln, Verdünnern, Benzin, Olen oder anderen chemischen Substanzen gereinigt werden, da dies zu einer Beschädigung des Geräts führen kann.

3.4.1 Auswechseln der Lampen in der Kassette

ACHTUNG: Versuchen Sie, die Lampe nicht mit bloßen Händen zu berühren. Sollte es davon zu einem Kontakt kommt, wischen Sie die Lampe mit einem weichen, in Alkohol oder Spiritus getränkten Tuch ab.

1. Bereiten Sie die Kassette für den Lampenwechsel vor - sie sollte von der Stromversorgung getrennt sein (Stecker aus der Steckdoseziehen) und vollständig abgekühlt sein.
2. Schrauben Sie die Seitenteile des Gehäuses ab
3. Entfernen Sie das Schutzgitter an der Vorderseite.
4. Entfernen Sie die Lampenhalterung.
5. Die Montage erfolgt in umgekehrter Reihenfolge zur Demontage.

ENTSORGUNG VON ALTGERÄTEN.

Altgeräte)dürfen nicht im Hausabfall entsorgt werden, sondern muss an einer Recycling-Sammelstelle für Elektro- und Elektronikgeräte abgegeben werden. Dies wird durch das Symbol, das auf dem Produkt, der Anleitung oder der Verpackung angezeigt ist, kenntlich gemacht. Die im Gerät verwendeten Materialien konnen entsprechend ihrer Kennzeichnung wiederverwendet werden. Durch die Wiederverwendung, die Verwendung von Materialien oder andere Formen der Nutzung gebrauchter Geräte leisten Sie einen wesentlichen Beitrag zum Schutz unserer Umwelt.

Ohne örtliche Verwaltung gibt Ohnen Auskunft über die geeignete Entsorgungsstelle für Altgeräte.

FEHLERBEHEBUNG

Fehler	Mögliche Ursache	Maßnahme
Die Kassette Funktioniert nicht	a) Defekte Lampen	a) Lampen prüfen
	b) Nicht angeschlossene Kassette	b) Kassettenanschluss prüfen
Die Uhrzeit kann nicht eingestellt werden	a) Defekte Zeitschaltuhr	b) Überprüften Sie den Timer

Umwelt - und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro - und Elektronikgeräte)dürfen gemäß europäischer Vorgaben [1] nicht zum unsortingen Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dazu, diesen Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich -rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über ihren lokalen Abfallkalender oder bei ihrer Stadt - oder Gemeindeverwaltung uber die in Ihrn Gebiet zur Verfugung stehenden Mochlichkeiten der Rückgabe oder Sammlung von Altgeraten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES
ÜBER ELEKTRO - UND ELEKTRONIK - ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgeliche Entsorgung von Elektro - und Elektronikgeräten (Elektro - und Elektronikergesetz - ElektroG).
