BEDIENUNGSANLEITUNG ES-1000 MSW

BEDIENUNGSCANLEITUNG

User manual | Instrukja obslugi | Navod k použiti | Manuel d'utilisation | Istruzioni per l'uso | Manual de instrucciones

ELECTRIC PAINT SPRAYER

MSW-ES-700

MSW-ES-700M

MSW-ES-1000

ADRESSE VON IMPORTEUR

IMPORTER ADDRESS

ADRES IMPORTERA

ADRESA DOVOZCE

ADRESSE DE L'IMPORTATEUR

INDIRIZZO DELL'IMPORTATORE

Beschreibung des Parameters	Wert des Parameters
Bezeichnungen des Produktes	FARBSPRÜHSYSTEM
Modell	MSW-ES-700 (10061523)	MSW-ES-700M (10061524)	MSW-ES-1000 (10061525)
Versorgungsspannung [V~] / Freqenz [Hz]	230/50
Nennleistung [W]	600	600	800
Schutzklasse	II
Abmessungen [mm]	300 x 180 x 260	300 x 130 x 320	300 x 280 x 300
Gewicht [kg]	2,8	1,6	2,8
Drehzahl unter Last [U/min]	30000	28500	28500
Maximaler Durchsatz [ml/Min.]	300-350	280-350	230-270
Nennstrom [A]	2,5	2,5	3,25
Fassungsvermögen des Farbbehälters [ml]	700 1000	1000
Größe der Sprühdüse [mm]	1,8	1,8	1,2 / 1,0
Betriebsluftdruck [bar]	0,1-0,2	0,1-0,2	0,1-1
Gerauschpegel [dB(A)]	87	92	97
Isolierstoffklasse	F

1. Allgemeine Beschreibung

Die Betriebsanleitung soll Ohnen halten, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der hochsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST THESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der

Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

Erklärung der Symbole

CE	Das Produkt entspricht den Anforderungen der einschlädigen Sicherheitsnormen.
	Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
	Recyclelbares Produkt.
	HINWEIS! oder VORSICHT! oder MERKE! zur Beschreibung einer jeweiligen Situation(allgemeines Warnzeichen).
	Einen Gehörschutzlagen. Lärmbelastung kann zu Hörverlust führen.
	Schutzbrillelagen.
	Schutzhandschuhelagen.
	Atemschutz verwenden.
	Einen Schutzanzuglagen.
	HINWEIS! Gefahr des Stromschlags!
	HINWEIS! Brandgefahr - brennbares Material!
	Warnt vor der Gebahr einer Vergiftung mit giftingen Substanzen!
	Geräte der Schutzklasse II mit doppelter Isolierung.

Die Bedienungsanleitung wurde in der deutschen Sprache verfasst. Die anderen Sprachfassungen sind Übersetzungen aus dem Deutschen..

2. Sicherheit bei der Verwendung

HINWEIS! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die

Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen oder zum Tod führen.

Der Begriff „Gerät“ oder „Produkt“ in den Warnhinweisen und in der Anleitung bezieht sich auf das FARBSPRÜHSYSTEM.

1.1. Elektrische Sicherheit

a) Der Gerätestecker muss in die Steckdose passen. Den Gerätestecker auf keine Weise modifizieren. Originalstecker und passende Steckdosen verringern das Risiko eines Stromschlags.
b) Vermeiden Sie das Berühren von geerdeten Bauteilen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn der Körper geerdet ist und das Gerät direktem Regen, nassem Straßenbelag und dem Betrieb in einer feuchten Umgebung ausgesetzt ist. Das Eindringen von Wasser in das Gerät erhöht das Risiko einer Beschädigung des Geräts und eines Stromschlags.
c) Berühren Sie das Gerät nicht mit nassen oder feuchten Händen.
d) Verwenden Sie das Kabel bestimmungsgemäß. Benutzen Sie es niemals, um das Gerät zu bewegen oder den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel von Wärmequellen, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verhedderte Kabel erhöhen das Risiko eines Stromschlags.
e) Wenn Sie das Gerät im Freien betreiben, verwenden Sie ein Verlängerungskabel, das für den Einsatz im Freien geeignet ist. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines Stromschlags.
f) Verwenden Sie das Gerät nicht, wenn das Versorgungskabel beschädigt ist oder deutliche Anzeichen von Verschleiß aufweist. Ein beschiediges

Versorgungskabel ist durch einen qualifizierten Elektriker oder den Kundendienst des Herstellers zu ersetzen.

g) Um einen elektrischen Schlag zu vermeiden, tauchen Sie das Kabel, den Stecker oder das Gerät selbst in Wasser oder andere Flüssigkeiten nicht. Verwenden Sie das Gerät nicht auf nassen Oberflächen.
h) VORSICHT - LEBENSGEFAHR! Tauchen Sie das Gerät beim Reinigen oder Benutzen niemals in Wasser oder andere Flüssigkeiten ein.
i) Verwenden Sie das Gerät nicht in Räumen mit sehr hoher Luftfeuchtigkeit / in unmittelbarer Höhe von Wassertanks!
j) Achten Sie darauf, dass das Gerät nicht Nass wird. Gefahr eines elektrischen Schlages!

1.2. Sicherheit am Arbeitsplatz

a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleucht. Unordnung oder schlechte Beleuchting kann zu Unfällen führen. Beim Gebrauch des Gerätes seien Sie vorausschauend, passen Sie daraufuf, was Sie tun, und nutzen Sie ihren gesunden Menschenverstand.
b) Verwenden Sie das Gerät nicht in explosionsgefahrdeten Bereichen, z. B. bei Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub. Das Gerät erzeugt Funken, die Staub oder Dämpfe entzüden können.
c) Wenn Sie Zweifel an der Funktionstüchtigkeit des Geräts haben oder wenn es beschädigt ist, wenden Sie sichitte an den Kundendienst des Herstellers.
d) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führren Sie Reparaturen nicht selbst durch!
e) Im Falle eines Brandes oder einer Brandentzündung dürfen nur Pulver- oder Schaumlöscher (CO2) verwendet werden, um die unter Spannung stehenden Geräte zu Löschen.
f) Kinder oder unbefugte Personen dürfen sich nicht im Arbeitsbereich aufhalten. (Unaufmerksamkeit kann zum Verlust der Kontrolle über das Gerät führen).
g) Verwenden Sie das Gerät in einem gut belufteten Bereich.
h) Das Anschlieben und Abklemmen der Druckleitung hat bei geschlossen Luftventil zu erfolgen.
i) Unterbrechen Sie die Druckluftzufuhr nicht durch Quetschen oder Knicken der Druckschläuche.
j) Überprüfen Sie regelmäßig den Zustand der Sicherheitshinweisaufkleber. Falls die Aufkleber unleserlich sind, müssen sie ersetzt werden.
k) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.
I) Bewahren Sie Verpackungsteile und keine Montageteile außerhalb der Reichweite von Kindern auf.

m) Halten Sie das Gerät von Kindern und Tieren fern.
n) Wenn Sie diesen Gerät zusammen mit anderen Geräten verwenden, müssen auch die anderen Gebrauchsanweisungen beachtet werden.

1.3. Persönliche Sicherheit

a) Bedieren Sie das Gerät nicht, wenn Sie mäde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen, die ihre Fähigkeit, das Gerät zu bedieren, erheblich einschränken.
b) Seien Sie vorsichtig und benutzen Sie ihren gesunden Menschenverstand, wenn Sie mit dem Gerät arbeiten. Eine kurze Unachtsamkeit bei der Arbeit kann zu schweren Verletzungen führen.
c) Verwenden Sie bei der Arbeit mit dem Gerät die erforderliche persönliche Schutzausrüstung, wie in Abschnitt 1 der Symbolerklärung angegeben. Die Verwendung geeigneter, zugelassener persönlicher Schutzausrüstung verringgert das Verletzungsrisiko.
d) Um ein versehentliches Einsatz zu vermeiden, stellen Sie sicher, dass der Schalter in der Position „Aus" liegt, bevor Sie das Gerät an die Stromquelle anschließen.
e) Überschätzen Sie ihre Fähigkeiten nicht. Bei der Arbeit jederzeit das Körpergleichgewicht und das Gleichgewicht halten. Dies ermöglich eine bessere Kontrolle des Geräts in unerwarteten Situationen.
f) Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von den beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.
g) Esistratsam,Augen-,Gehor- und Atemschutz zu tragcn.
h) Das Gerät ist kein Spielzeug. Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
i) Es ist verboten, die Pistole auf sich selbst, andere Personen oder Tiere zu richten.

1.4. Sichere Verwendung des Geräts

a) Überlasten Sie das Gerät nicht. Verwenden Sie Werkzeuge, die für die Anwendung geeignet sind. Ein richtig gewährtes Gerät erfüllt die Aufgabe, für die es entwickelt wurde, better und sicherer.
b) Benutzen Sie das Gerät nicht, wenn der EIN/AUS-Schalter nicht korrekt Funktioniert (sich nicht ein- und ausschalten lasst). Geräte, die nicht über einen

Schalter gesteuert werden können, sind unsicher, können nicht Funktionieren und müssen repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen vornehmen, Zubehörerteile wechseln oder das Gerät weglegen. Eine solche Vorbeugungsmaßnahme verringgert das Risiko einer versehentlichen Aktivierung.
d) Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern und Personen auf, die nicht mit dem Gerät oder dieser Anleitung vertraut sind. Die Werkzeuge sind in den Händen von unerfahrenen Benutzern gefährlich.
e) Halten Sie das Gerät in gutem Betriebszustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung setzen Sie das Gerät vor der Benutzung reparieren.
f) Halten Sie das Gerät von Kindern fern.
g) Um die Funktionstüchtigkeit des Geräts zu gewährleisten,)dürfen die worksiteig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelost werden.
h) Beim Transport und der Verbringung des Geräts vom Lagerort zum Einsatzsort sind die Gesundheits- und Sicherheitsvorschriften für die manuelle Handhabung zu berücksichtigigen, die in dem Land gelten, in dem das Geräteingesetzt wird.
i) Vermeiden Sie Situationen, in denen das Gerät unter starker Belastung während des Betriebs stehen bleibt. Dies kann zu einer Überhitzung der Antriebskomponenten und damit zu einer Beschädigung des Geräts führen.
j) Lassen Sie das Gerät nicht unbeaufsichtigt eingeschaltet.
k) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.
I) Bearbeiten Sie nicht zwei Objekte gleichzeitig.
m) Vergewissern Sie sich vor jedem Gebrauch, dass die Duse richtig im Gerät sitzt und dass der Schlauch richtig befestigt und unbeschädigt ist.
n) Tragen oder hangen Sie das Gerät nicht am Druckschlauch.
o) Der Luftin- und -auslass damit nicht behindert werden.
p) Das Gerät ist kein Spielzeug. Die Reinigung und Wartungarf nicht von Kindern ohne Aufsicht von Erwachsenen durchgeführt werden.
q) Es ist verboten, in die Konstruktion des Geräts einzugreifen, um seine Parameter oder seine Bauweise zu verändern.
r) Von Feuer- und Wärmequellen fernhalten.
s) Überlasten Sie das Gerät nicht.
t) Blockieren Sie nicht die Lufungsöffnungen des Geräts!
u) Richten Sie die Farbdüse nicht auf Quellen der Luftzirkulation/des Luftstroms.

3. Gebrauchsregeln

Das Gerät wird zum Sprühen von Farbe verwendet und ist für das Streichen/Anmalen durch Besprühen verschiedene Gegenstände oder Oberflächen bestimmt.

Das Produkt ist nur für den Hausgebrauch bestimmt!

Für Schäden, die durch unsachgemäßigen Gebrauch entstehen, haftet der Benutzer.

3.1. Beschreibung des Geräts

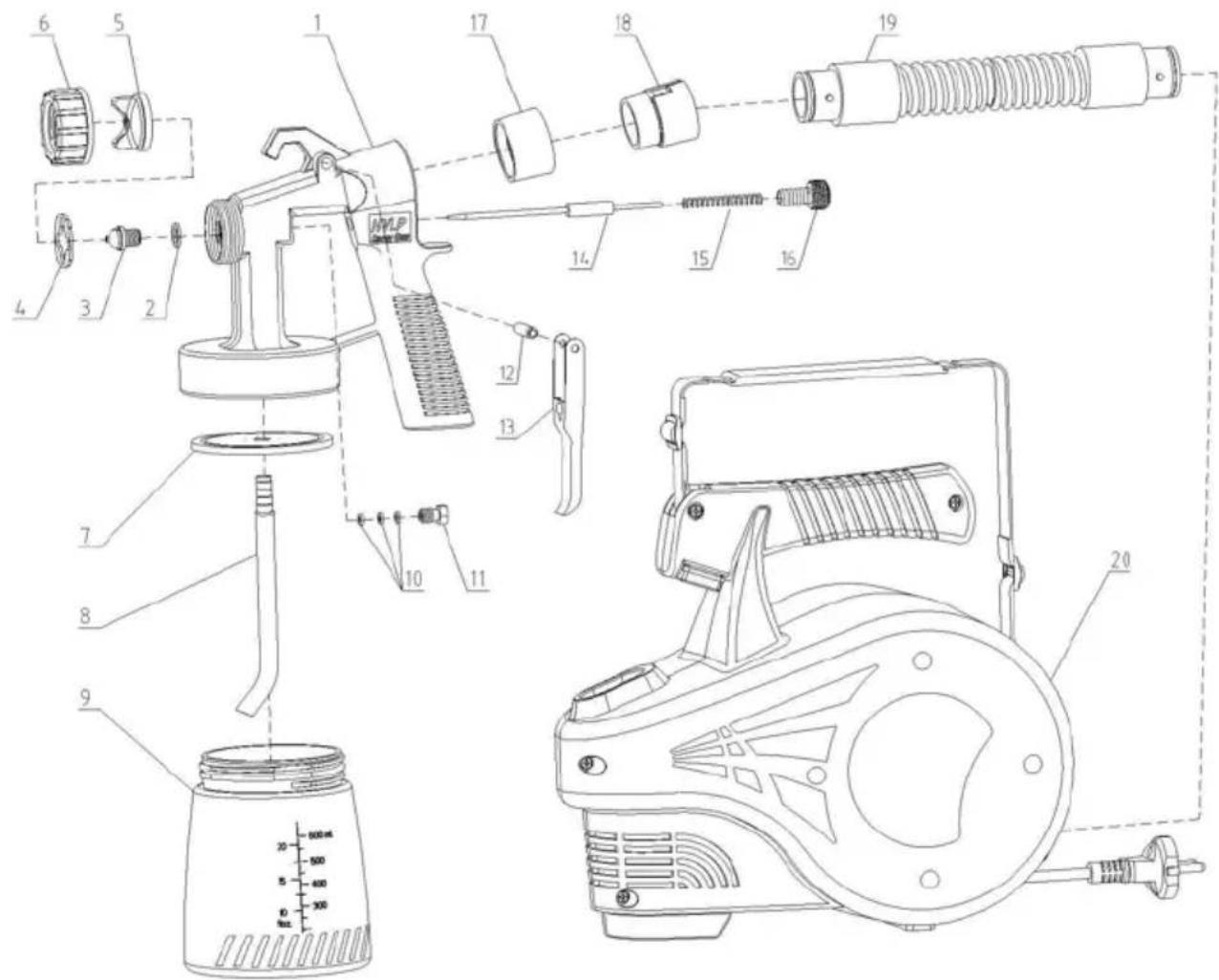

MSW-ES-700

1. Pistolengehause
2. Düsendichtung
3. Farbdüse
4. Isolierung
5. Luftduse
6. Drehknopf
7. Behälterbefestigungsdichtung
8. Farbansaugrohr
9. Behalter
10. Nadeldichtung
11. Nadelbefestigungsschraube
12. Abzugssperre
13. Abzug
14. Nadel
15. Feder
16. Einstellschraube
17. AuBere Kappe
18. Innere Kappe
19. Schlauchverbindung

20. Luftpumpe

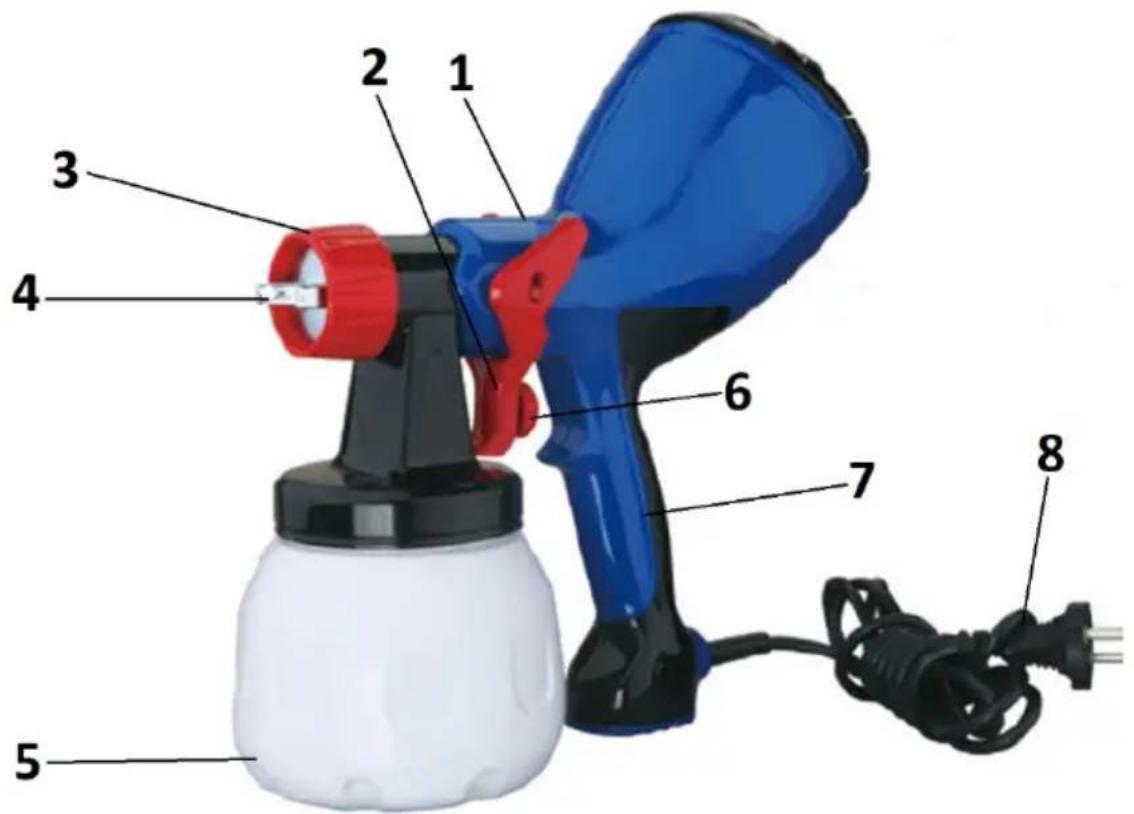

MSW-ES-700M

1. Gehäuse
2. Abzug
3. Drehknopf
4. Dusen
5. Behälter
6. Steuerknopf
7. Handgriff
8. Versorgungsleitung

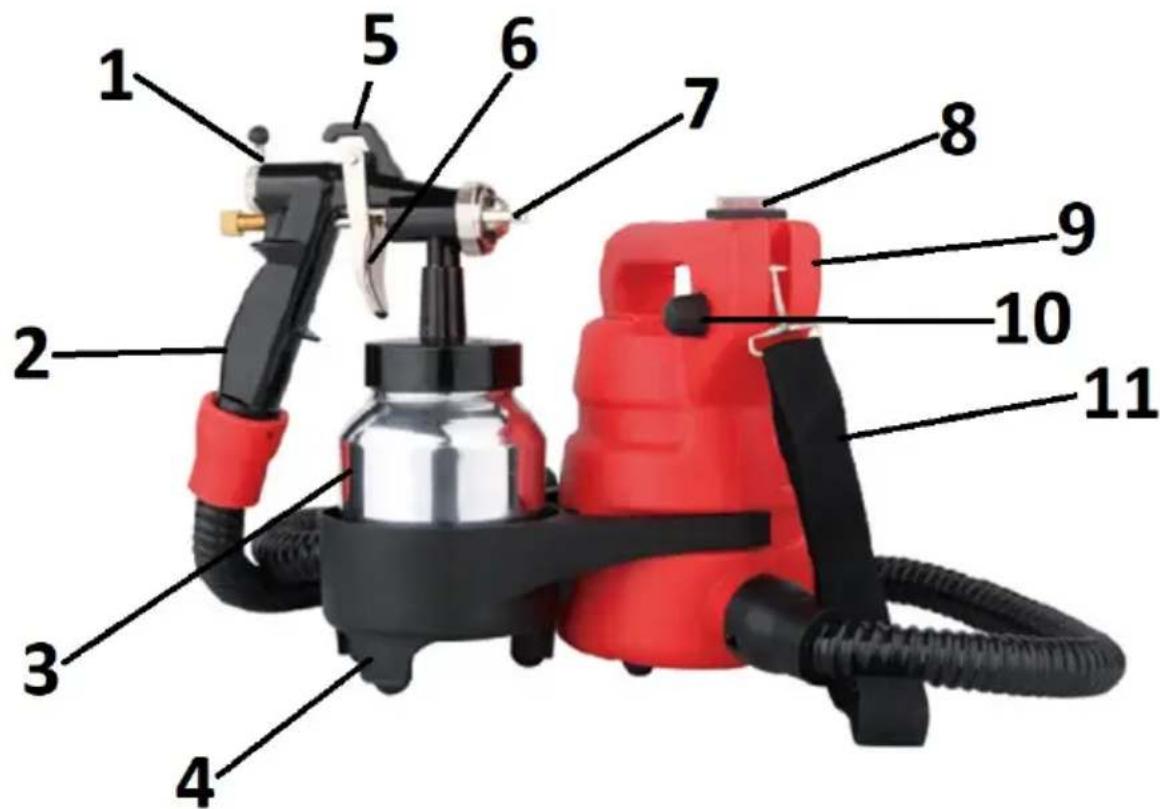

MSW-ES-1000

1. Luftdruckregler
2. Handgriff
3. Behälter
4. Halter
5. Aufhänger
6. Abzug
7. Dusen
8. Netzschalter
9. Luftpumper
10. Leistungsregler
11. Schultergriff

3.2. Vorbereitung für die Arbeit

POSITIONIERUNG DES GERÄTS

Die Umgebungstemperaturarf 40^ und die Luftfeuchtigkeit 85% nicht ubersteigen. Das Gerät sollte so aufgestellt werden, dass eine gute Luftzirkulation gewährleistet ist. Bewahren Sie das Gerät immer außerhalb der Reichweite von Kindern und Personen mit eingeschrankten geistigen, sensorischen oder intellektuellen Fähigkeiten auf. Das Gerät sollte so aufgestellt werden, dass der Netzstecker jederzeit erreicht werden kann. Vergewissern Sie sich, dass die Stromversorgung des Geräts mit den Angaben auf dem Typenschild übereinstimmt! Der Luftauslass des Gerätsarf nicht blockiert werden.

ZUSAMMENBAU DES GERÄTS

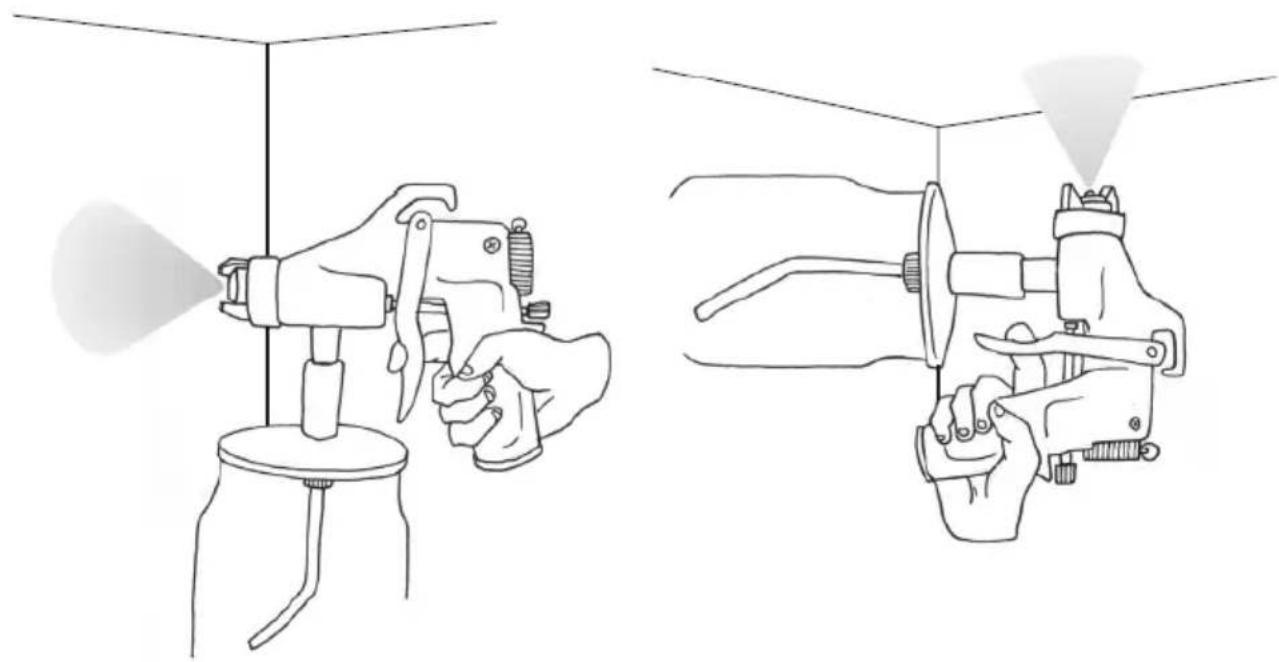

HINWEIS: Wenn Sie beabsichtigen, Decken und ähnliche Flächen zu streichen, die auf der Unterseite waagerecht oder fast waagerecht sind, positionieren Sie vor dem Befüllen des Behälters das Farbansaugrohr mit einem Schraubenschlüssel so, dass seine Spitze mehr oder weniger in Richtung der Seite gebogen ist, die beim Kippen der Pistole vorübergehend den Boden des Behälters bildet. So kann die Farbe/der Lack in dieser Position gleichmäßig aufgesaugt werden.

MSW-ES-700

Füllen Sie den Behälter mit der entsprechenden Farbe/Lackierung und schrauben Sieihn wieder auf die Pistole. Schließen Sie den Luftschlauch von der Pumpe an die Pistole an. Schließen Sie den Stecker an die Steckdose an. Verwenden Sie die Einstellschraube, um die gewünschte Materialmenge einzustellen - drehen Sie im Uhrzeigersinn, um die Menge zu verringern, und gegen den Uhrzeigersinn, um die Menge zu erhöhen. Stellen Sie die Position des Düsenwinkels entsprechend dem gewünschten Sprühbild ein (siehe Abbildung unter).

MSW-ES-700M

Füllen Sie den Behälter mit der entsprechenden Farbe/Lackierung und schrauben Sieihn wieder auf die Pistole. Stellen Sie die Kraft und den Winkel des Düsenstrahls ein.

MSW-ES-1000

Füllen Sie den Behälter mit der entsprechenden Farbe/Lackierung und schrauben Sieihn wieder auf die Pistole. Schließen Sie den Luftschlauch zwischen der Pumpe und der Pistole an. Verwenden Sie die Einstellschraube, um die gewünschte Materialmenge einzustellen - drehen Sie im Uhrzeigersinn, um die Menge zu

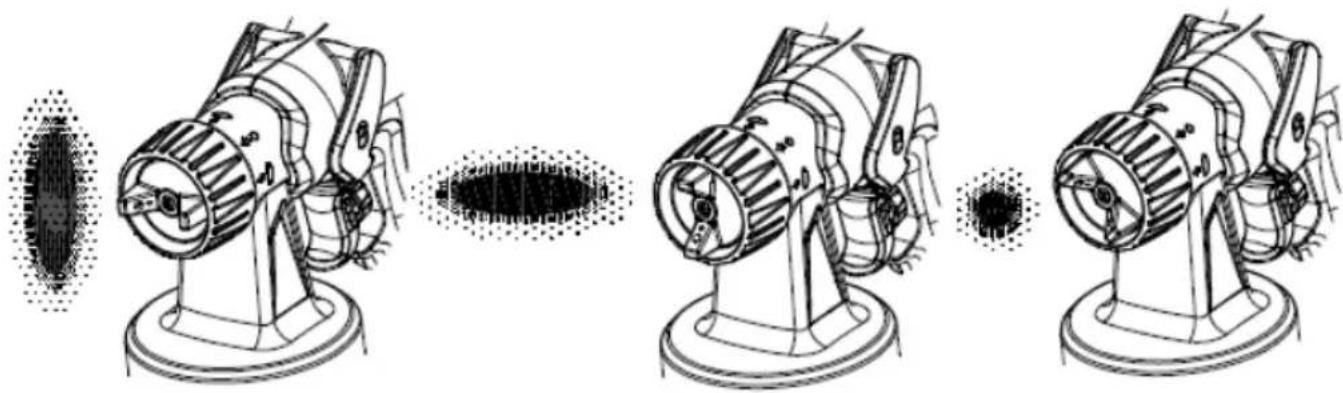

verringern, und gegen den Uhrzeigersinn, um die Menge zu erhöhen. Stellen Sie die Position des Düsenwinkels entsprechend dem gewünschten Sprühbild ein (siehe Abbildung unten). Drücken Sie vor dem Streichen/Lackieren den Netzschalter, bis er aufleuchtet.

3.3. Arbeit mit dem Gerät

3.3.1 Die richtige Farbviskosität

Es ist zu beachten, dass es sich um ein Universalgerät handelt, d.h. es konnen sowohl Dispersionsfarben (Acryl, Latex), Ölfarben, als auch Beizen, Lacke, Lackbeizen, Imprägnate usw. aufgetragen werden. Um das bestmögliche Ergebnis zu erzielen, muss saber die Viskosität der Farbe vor dem Auftragen berücksichtigt werden. Einige Farben müssen verdünnt werden. Zu dieser Zweck empfehltsich die Verwendung des mitgelieferten Spezialtrichters - ein Viskositätsmessgerät. Die Zeit, die die Farbe bestehtigt, um vollständig aus dem Viskositätsmessgerät zu fließen, zeigt ihre Viskosität an. Niedrige Viskosität bedeutet flüssige Farbe, während hohe Viskosität dicke Farbe bedeutet. Die Viskosität sollte bei 18± 2 Sekunden für eineige Farben und 40-60 Sekunden für Ölfarben eingestellt werden. Für MSW-ES-1000 hingegen gilt die empfohlene Viskosät: Holzanstrich, ausgewählte Lacke - 30/40 Sekunden Lacke auf Wasserbasis - 30-60 Sekunden Farben auf Lösungsmittelbasis - 40-60 Sekunden Lacke - 40-50 Sekunden Holzbeizen, ausgewählte Lacke - keine Verdünnung erforderlich.

Zu berücksichtigten ist auch, dass manche Oberflächen vor dem Streichen/Lackieren eine zusätzliche Behandlung wie Schleifen und/oder Entfetten erfordern, um eine bessere Deckkraft zu erzielen. Bevor Sie die Oberfläche tatsächlich streichen/lackieren, ist

es ratsam, einen Test auf einem Stück Karton durchzuführen, um Sicherzustellen, dass die Einstellungen zufriedenstellend sind.

3.3.2 Grundlagen des richtigen Streichens/Lackierens

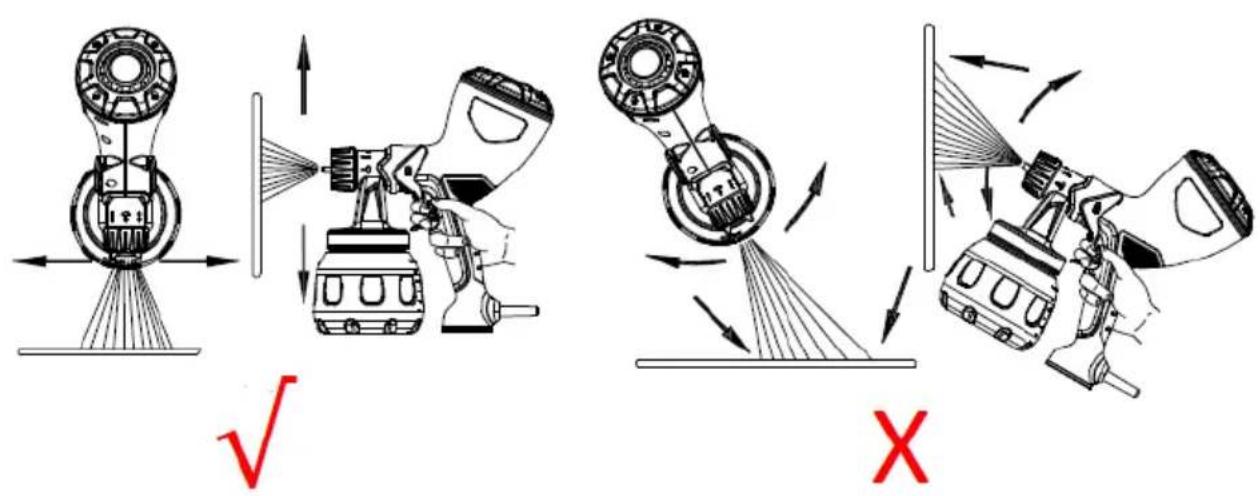

Halten Sie beim Streichen/Lackieren einen konstanten Abstand zwischen der Pistole und der zu streichenden Oberfläche ein - maximal 20 cm (siehe Abbildung unter). Ein zu geringer Abstand führt dazu, dass sich zu viel Farbe in der Mitte der gestrichenen Fläche befindet (z. B. Gefahr von Flecken), während ein zu großer Abstand zu einer ungenauen Abdeckung der gestrichenen Fläche führt.

Wenn Sie mit dem Streichen oder Lackieren beginnen, bewegen Sie die Pistole zunachst senkrecht zur zu behandelnden Oberfläche und drücken Sie erst nach einem kurzen Moment den Abzug, wobei Sie eine gleichmäßige, ruhige Armbewegung (nicht die Hand!) auch noch einen Moment nach dem Loslassen des Abzugs beibehalten. () Das folgende Diagramm veranschaulicht den korrekten Ablauf der Farbaufragsphase:

A

B

C

D

E

A. Beginn der Pistolenbewegung
B. Drucken und Halten des Abzugs
C. Sanfte, gleichmäßige Bewegung
D. Freigabe des Abzugs
E. Abschluss der Anstrich-/Lackierungsphase

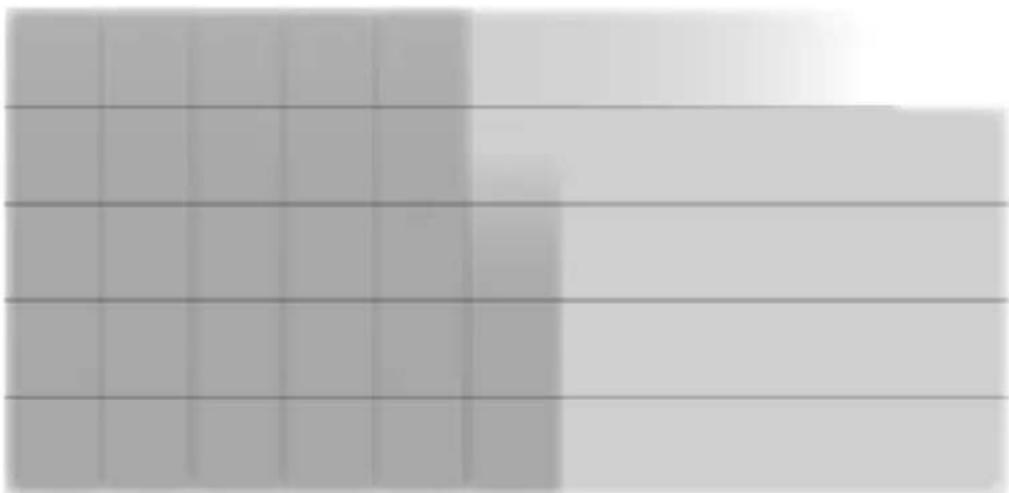

Falls weitere Anstriche erforderlich sind,/TRagen Sie diese in umgekehrter Reihenfolge - nach dem Rasterprinzip - auf, indem Sie die Farbdüse entsprechend einstellen (siehe Abbildung am Ende von „Zusammenbau des Gerätes"):

3.3.3 Fehlerbehebung

HINWEIS: Einige Tipps zur Fehlerbehebung gelten möglicherweise nur für ein bestimmtes Modell!! Das Modell MSW-ES-1000 beispiselsweise verfügt über einen Leistungsregler, mit dem der Sprühstrahl an die Farbe und deren Deckkraft angepasst werden

kann, ohne dass die Farbe selbst verdünnt oder verdickt werden muss.

Form der Spur/des Farbstrahls	Mögliche Ursache Maßnahme
An einem Ende breiter/mehr Farbe, am anderen schmaler/weniger Farbe	1. Farbe setzt sich an der Auslassdüse und/oder der Luftdüse ab. 2. Die Farbdüse ist falsch angebracht.	1. Verunreinigungen entfernen oder bei Beschädigung ersetzen. 2. Die Farbdüse entfernen und deren Aufsatz oder Sitz reinigen
Unterbrochen, ungleichmäßig	1. Die Luft tritt zwischen der Farbdüse und dem konischen Sitz des Pistolenköpers ein. 2. Die Luft strömt durch das Farbansaugrohr aus dem Behälter. 3. Durch den Anschluss des Behalters an die Pistole strömt Luft ein.	1. Den Sitz der Farbdüse reinigen – falls beschädigt, die Düse austauschen. 2. Das Farbansaugrohr festdrehen. 3. Die Dichtung an der Verbindung zwischen dem Behälter und der Pistole anziehen bzw. korrigieren.
Zu viel Farbe in der Mitte	1. Die Viskosität der Farbe ist zu hoch. 2. Ein Durchsatz der Farbe ist zu niedrig eingestellt.	1. Die Farbe verdünnen. 2. Mit dem Drehknopf den Durchsatz der Farbe erhöhen.
In Kegelform	Die Farbe sammelt sich an den Luftdüssen und blockiert diese teilweise, so dass der Luftstrom an jeder Düse understandslich ist.	Die Farbe aus den Düsen entfernen, bei der Reinigung der Düssenöffnungen keine Metallgegenstände verwenden.

Zersplittert

1. Die Farbviskosititat ist zu niedrig.

2. Ein Durchsatz der Farbe ist zu hoch eingestellt.

3. Mehr Farbe in den Behälter geben, um die Viskosität zu erhöhen.

4. Mit dem Drehknopf den Durchsatz der Farbe reduzieren.

3.4. Reinigung und Wartung

a) Ziehen Sie den Netzstecker vor jeder Reinigung und wenn das Gerät nicht benutzt wird.
b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
c) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.
d) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
e) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.
f) Achten Sie darauf, dass kein Wasser durch die Lüftungsöffnungen des Gehäuses eindringt.
g) Reinigen Sie die Luftungsöffnungen mit einer Bürste und Druckluft.
h) Verwenden Sie zur Reinigung ein weiches Tuch.

i) Reinigen Sie das Gerät (Pistole + Behälter)(sofort nach jedem Gebrauch,ohne die Farbe/den Lack trocknen zu halten. Leeren Sie die Rückstände aus und spulen Sie den Behälter gründlich mit Lösungsmittel aus, gießen Sie dann etwas frisches Lösungsmittel hinein, schlieben Sieihn an die Pistole an und betätigten Sie den Abzug mehrmals, um die Pistole voninnen zu spulen. Wischen Sie die Pistole selbst von außen mit einem weichen,mit Lösungsmittel getränkten Tuch ab. Entfernen Sie die Metallteile der Düse und spulen Sie sie in sauberem Lösungsmittel ab. Wiederholen Sie den Vorgang gegebenenfalls, bis das Gerät vollständig sauber ist.

Technical Data

Description of the parameter	Value of the parameter
Product name	ELECTRIC PAINT SPRAYER
Model	MSW-ES-700(10061523)	MSW-ES-700M(10061524)	MSW-ES-1000(10061525)
Supply voltage [V~] / Frequency [Hz]	230/50
Rated power [W].	600	600	800
Safety class	II
Dimensions [mm]	300 x 180 x 260	300 x 130 x 320	300 x 280 x 300
Weight [kg]	2.8	1.6	2.8
Speed under load [RPM].	30000	28500	28500
Maximum delivery capacity[ml/min.].	300-350	280-350	230-270
Rated current [A]	2.5	2.5	3.25
Paint container capacity [ml]	700 1000	1000
Jet nozzle size [mm]	1.8	1.8	1,2 / 1.0
Working air pressure [bar]	0.1-0.2	0.1-0.2	0.1-1
Noise level [dB(A)].	87	92	97
Insulation class	F

Umwelt - und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro - und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen sie dazu, diesen Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich -rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über ihren lokalen Abfallkalender oder bei ihrer Stadt - oder Gemeindeverwaltung uber die in Ihr dem Gebiet zur Verflugung stehenden Mochglichkeiten der Rückgabe oder Sammlung von Altgeraten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES

ÜBER ELEKTRO- UND ELEKTRONIK- ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgeliche Entsorgung

von Elektro und Elektronikgeräten (Elektro und Elektronikgerätegesetz - ElektroG).
