BEDIENUNGSANLEITUNG Unico Next-F OLIMPIA SPLENDID

HINWEISE FÜR DIE VERWENDUNG UND PFLEGGE DE

0-ALLGEMEINE HINWEISE 3

0.1-BILDSYMBOLE 3
0.2-BILDSYMBOLE 3
0.3-ALLGEMEINE HINWEISE 5
0.4 - ANMERKUNGEN ZU NATÜRLICHEN GASEN 8
0.5-BESTIMMUNGS-GEMASSE VERWENDUNG 13
0.6-GEFAHRENBEREICHE 13

1-BESCHREIBUNG DES GERÄTS 14

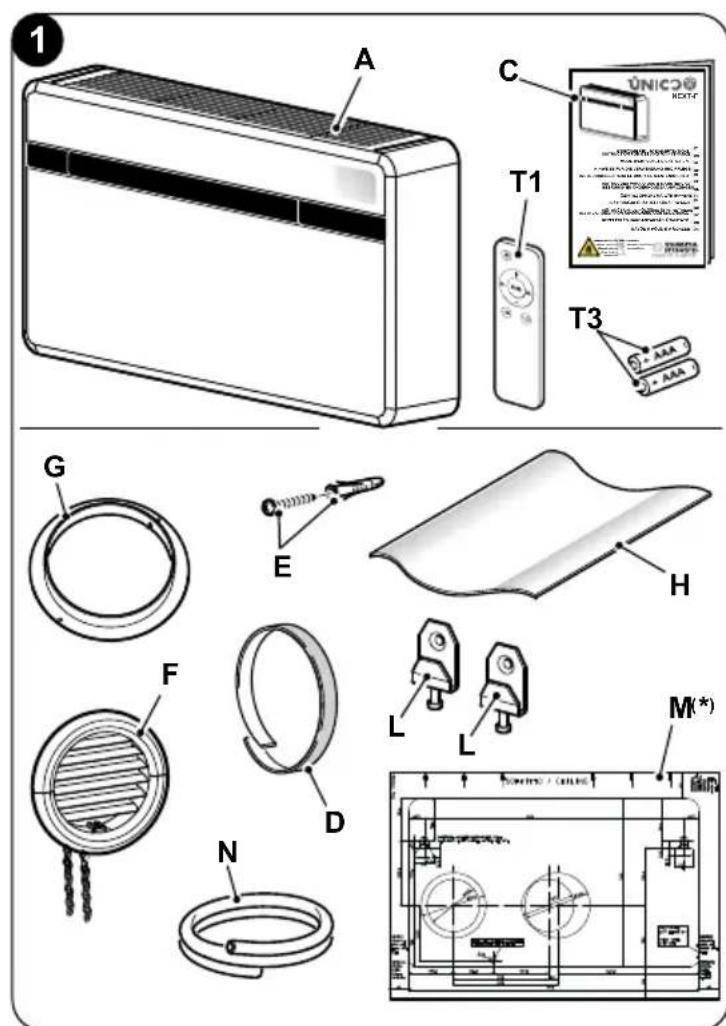

1.1-AUFSTELLUNG DER BEILIGENDEN KOMPONENTEN 14
1.2 - LAGERUNG 15
1.3 - EMPFANG UND AUSPACKEN 15

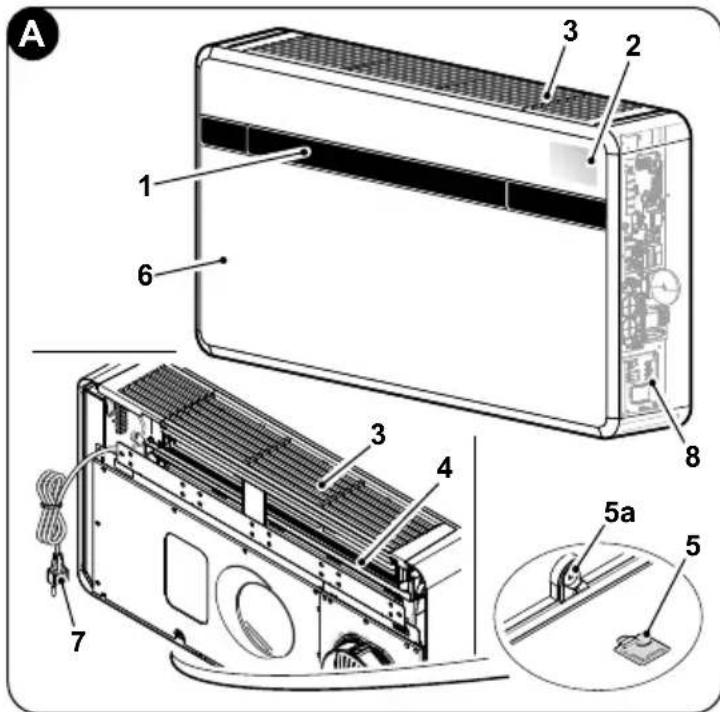

1.4-BESCHREIBUNG DER GERATEBAUTEILE (Abb.A) 16

2-INSTALLATION 16

2.1 - HINWEISE ZUR INSTALLATION 16
2.2 - ABMESSAGENGEN UND EIGENSCHAFTEN DES RAUMS, IN DEM DAS KLIMAGERAT INSTALLIERT WIRD. 16

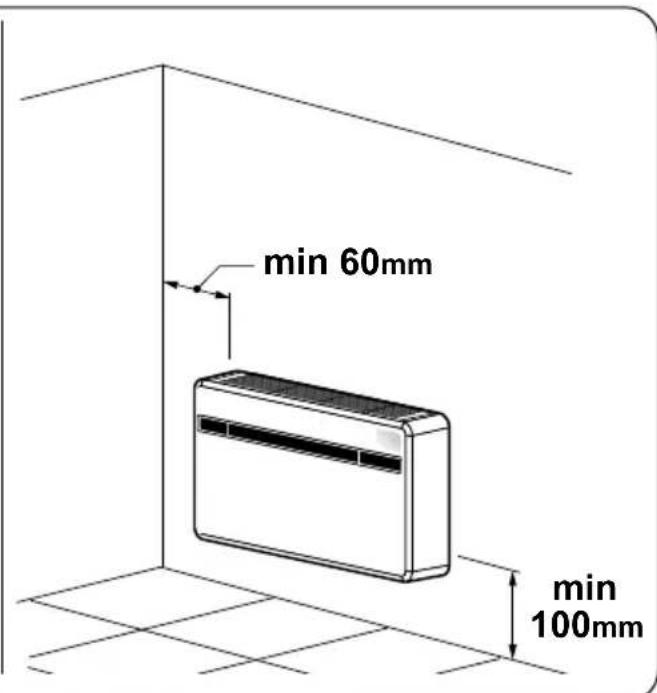

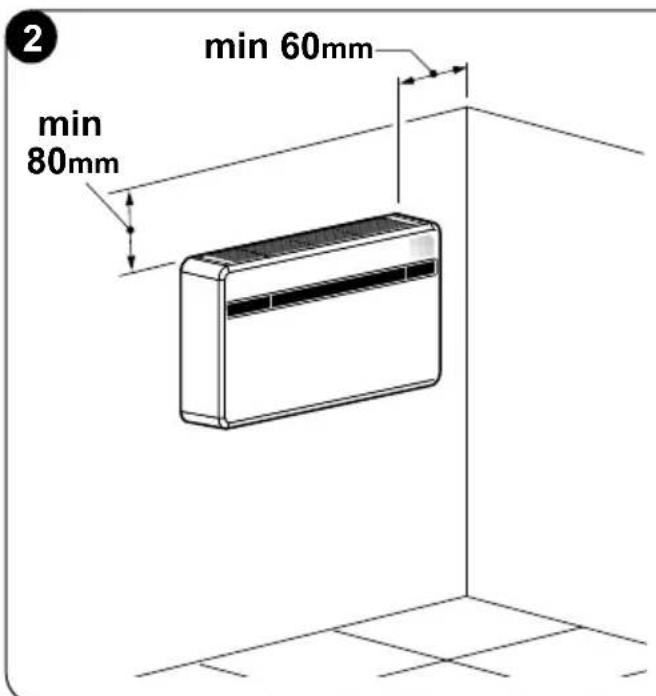

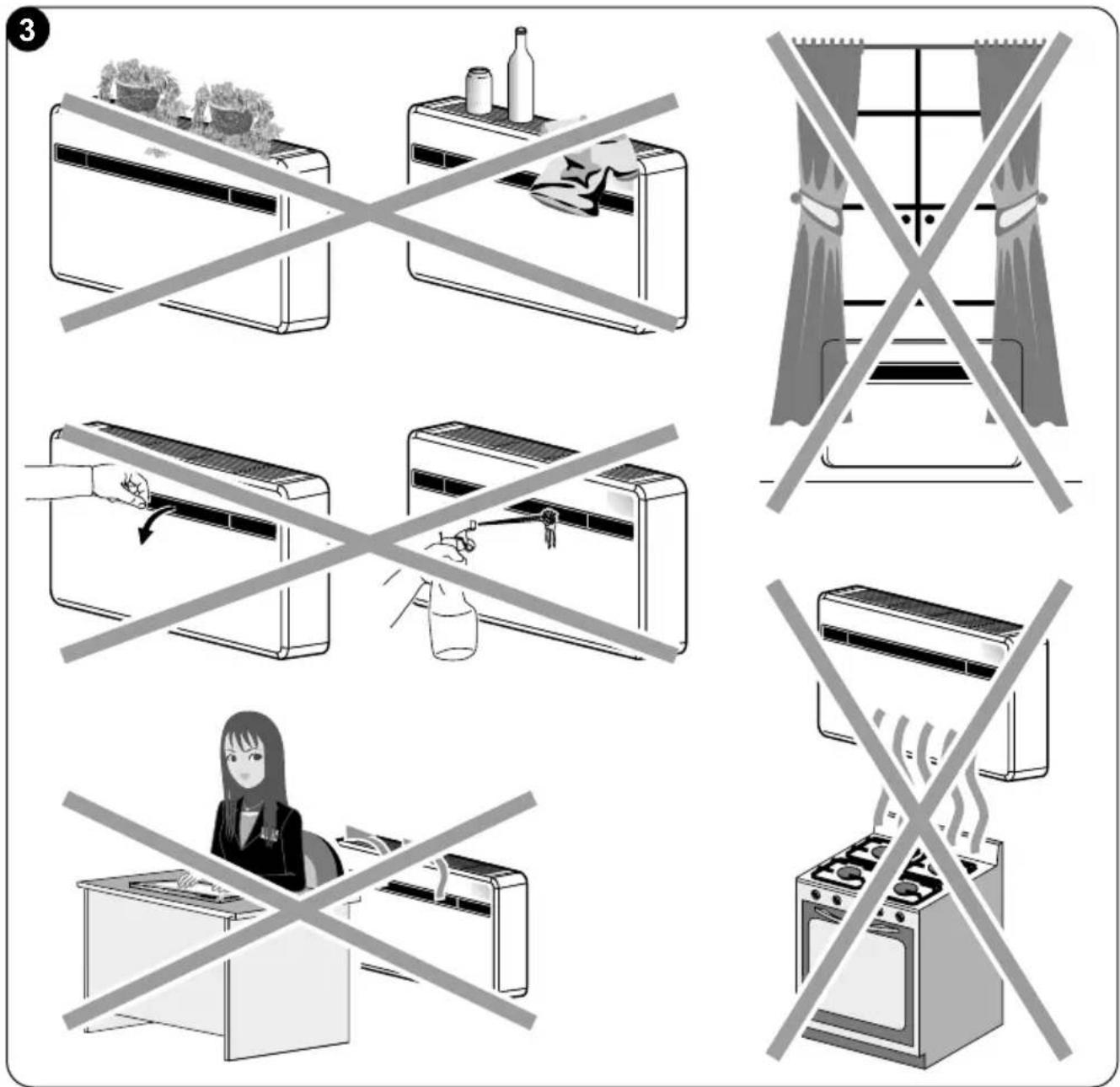

2.3 - WAHL DER POSITION DER EINHEIT 17
2.4 - MONTAGE DER LÜFTUNGSLEITUNGEN 19

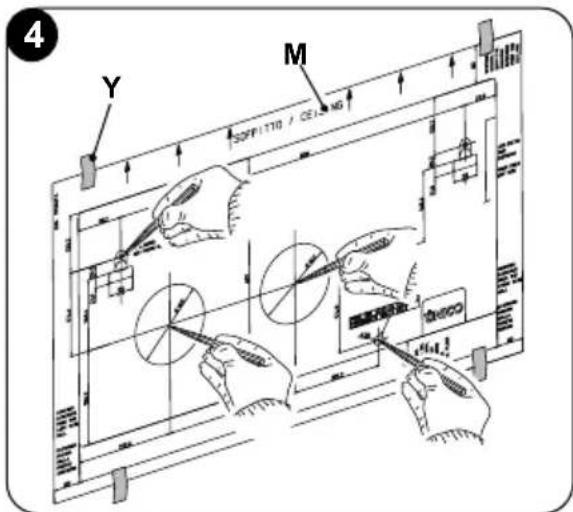

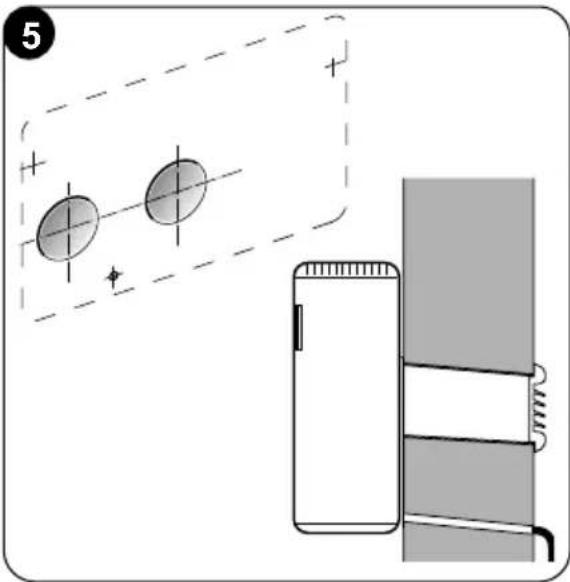

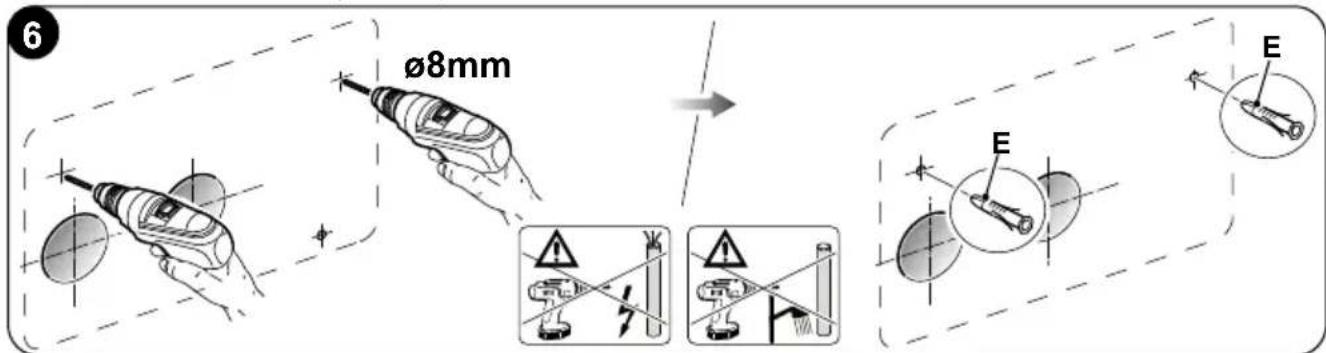

2.4.1 - Bohrung der Wand 19

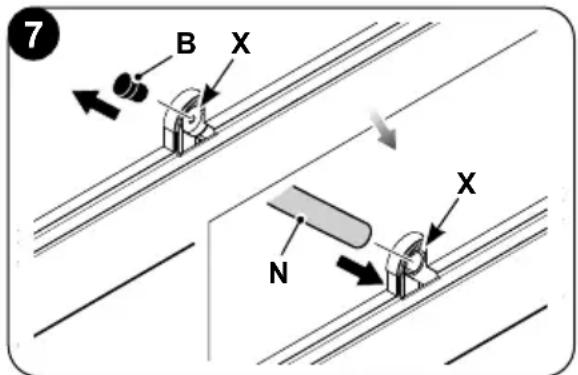

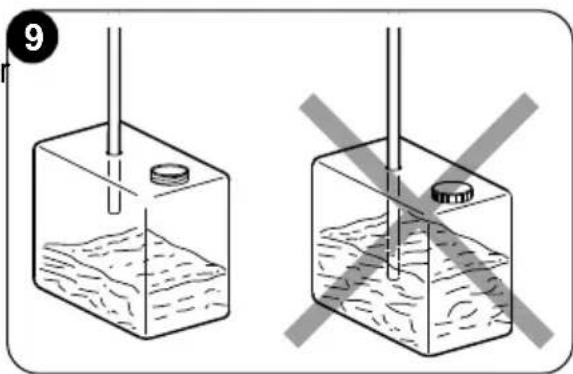

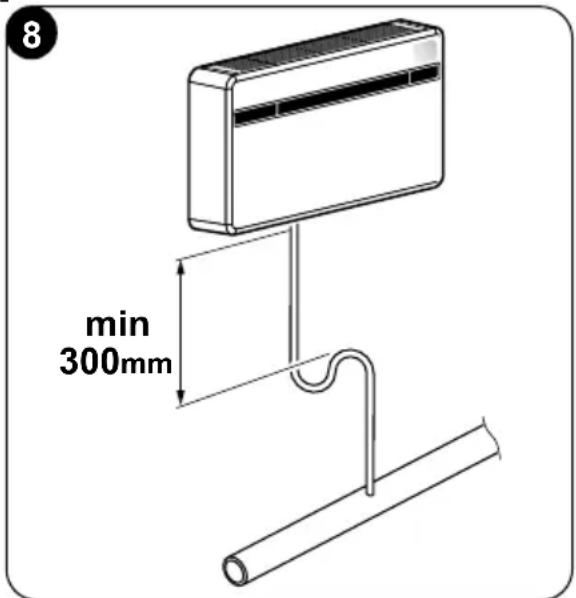

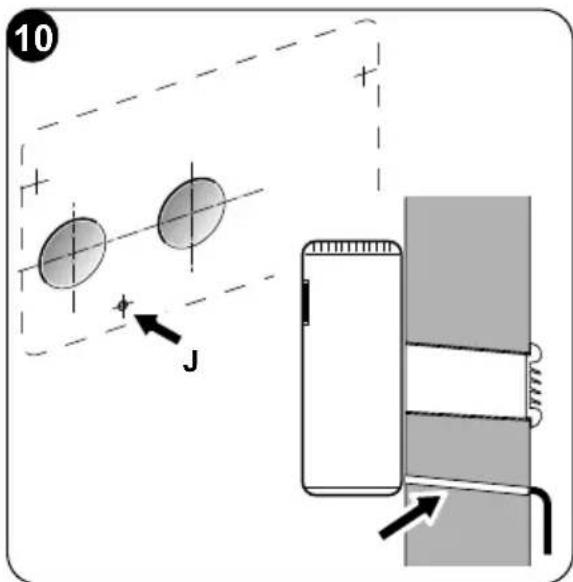

2.4.2 - Ausführung des Kondenswasserabflaufs 21

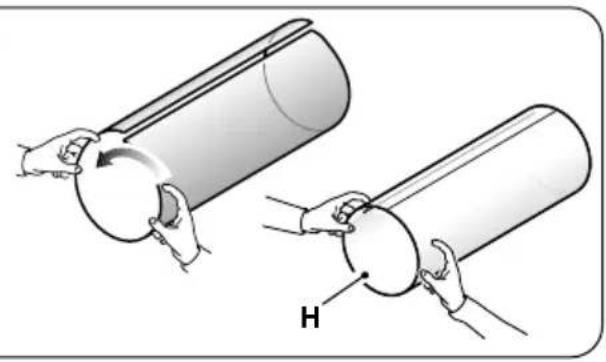

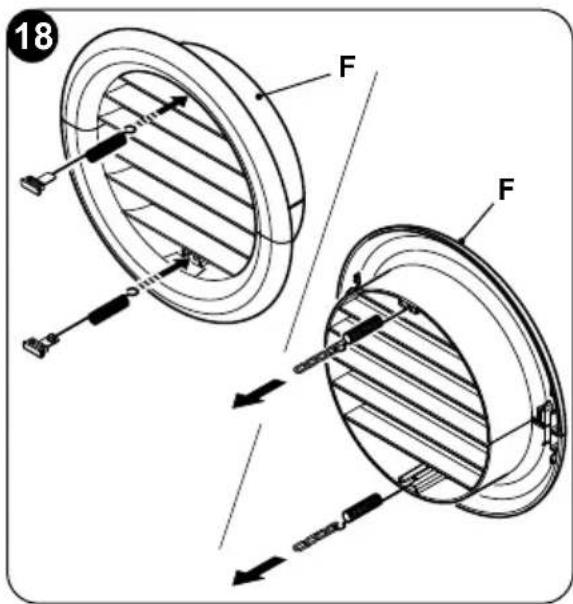

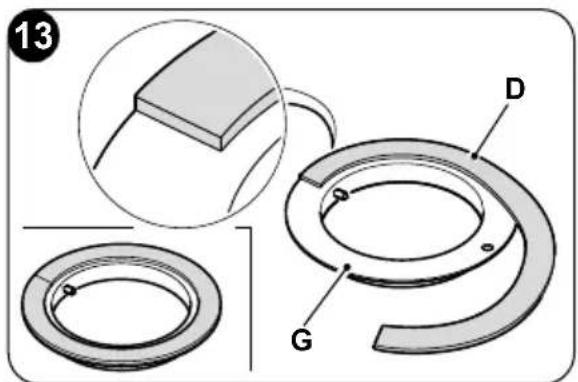

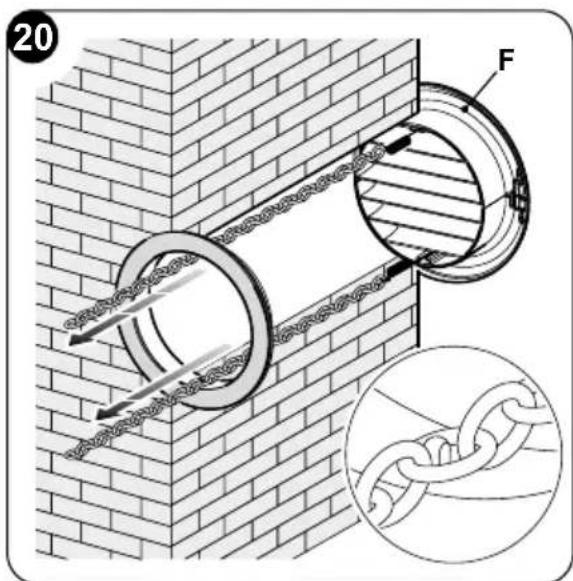

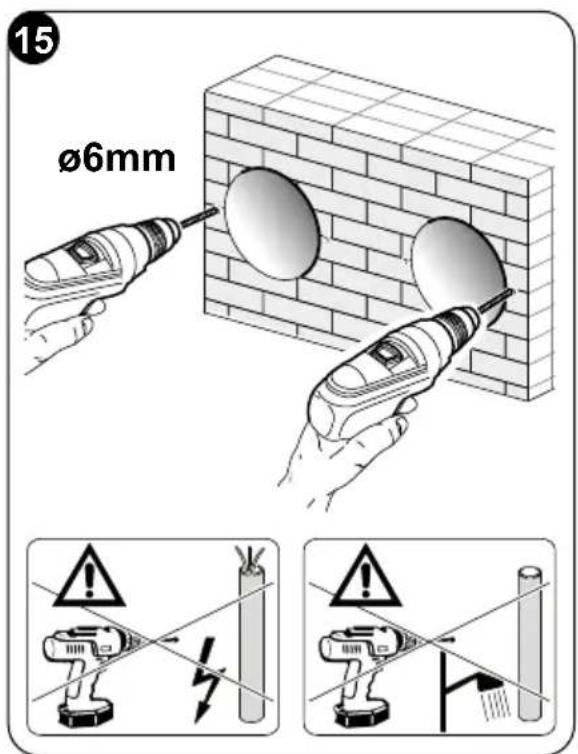

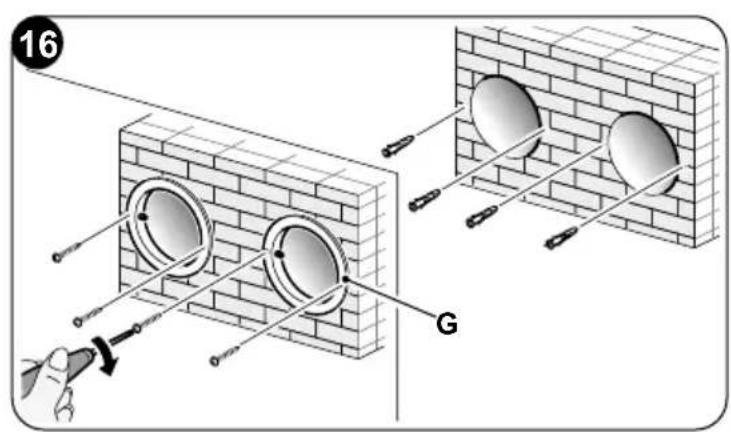

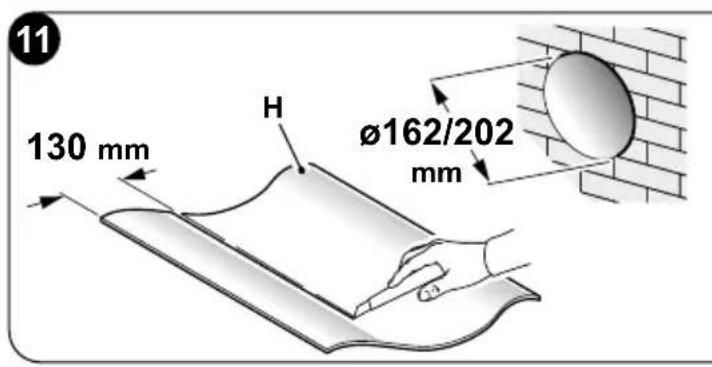

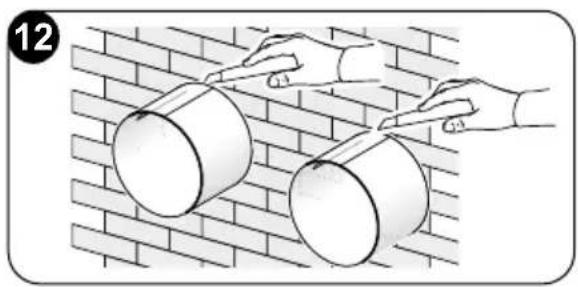

2.4.3 -Montage der Luftleitkanale und Außenroste 22

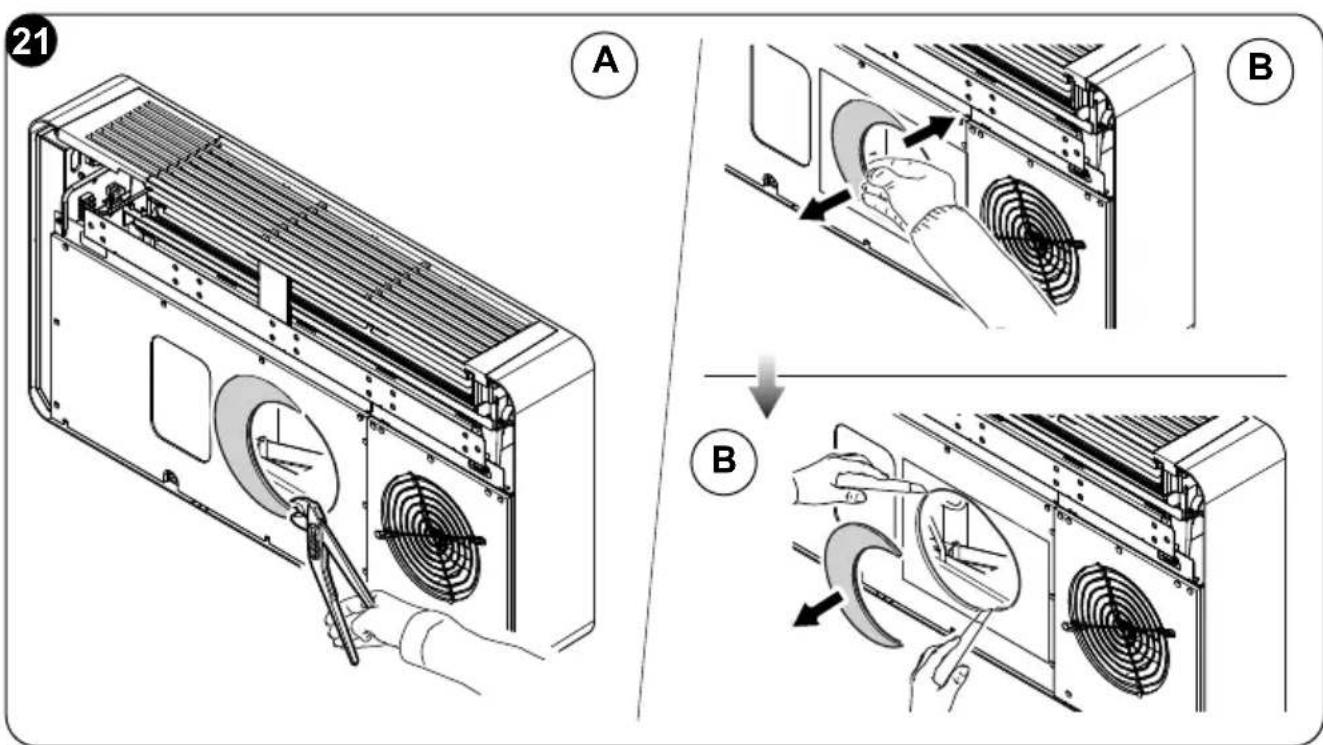

2.4.4 - Vorbereitung zum Anschluss der Luftungsleitungen 25

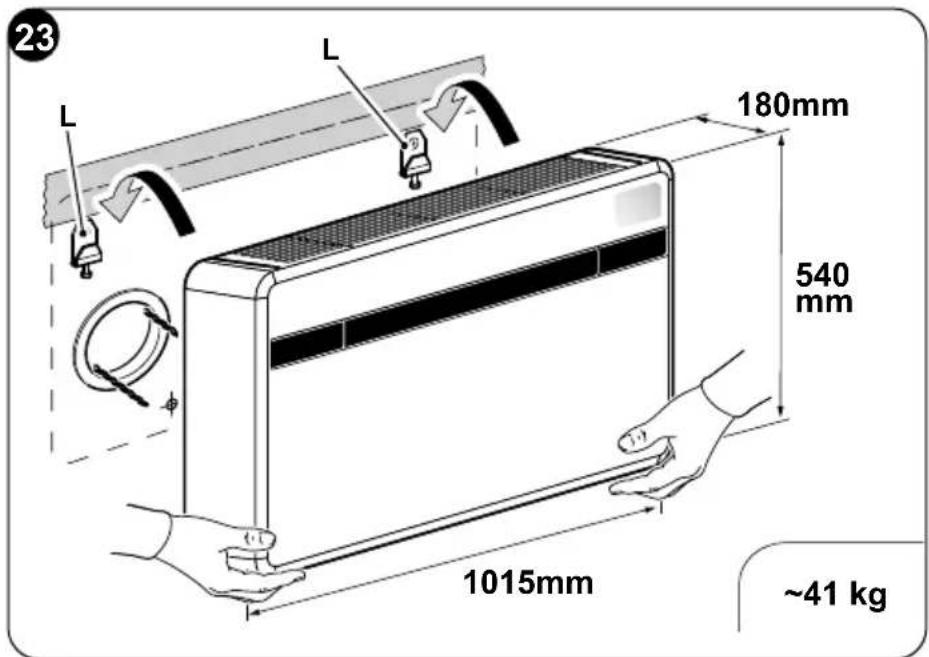

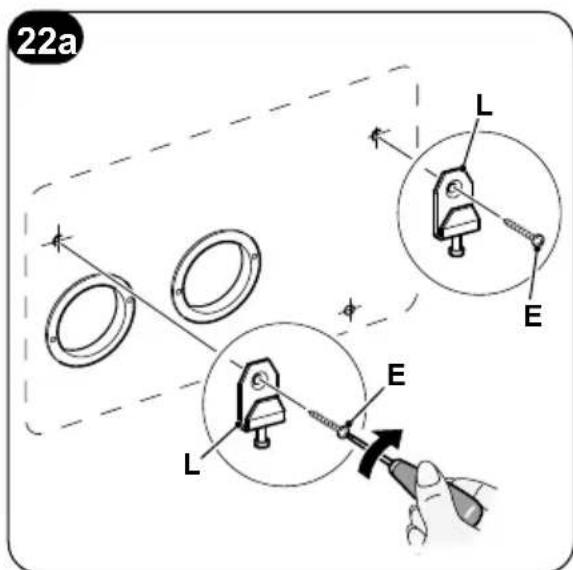

2.4.5 - Positionierung des Geräts auf dem Ankerbügel 25

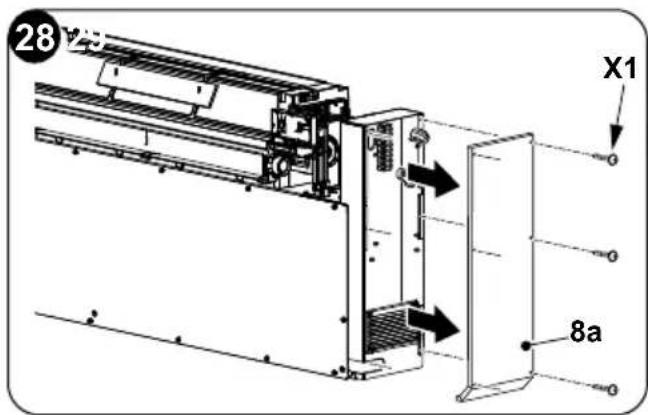

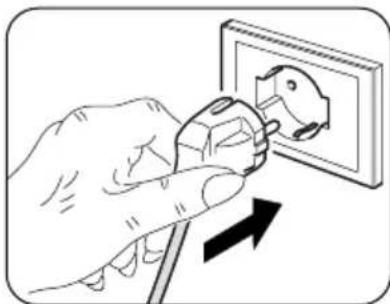

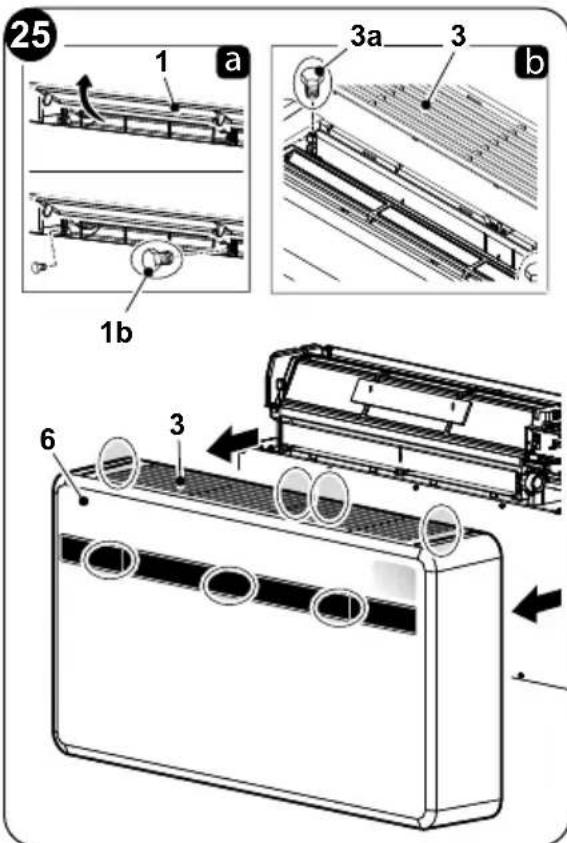

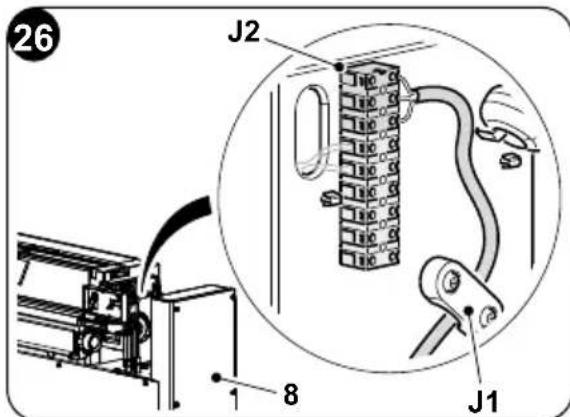

2.5 - ELEKTRISCHER ANSCHLUSS 27
2.6 - KONFIGURIERUNG MITTELS BEDIENFELD 28

2.6.1 - Konfigurierung der Elektronik für niedrige oder hohe Wandinstallation 29

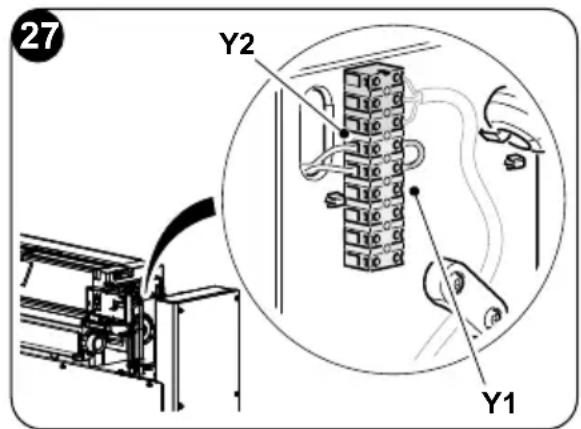

2.6.2 - Konfigurierung Energy boost/System enable 29
2.6.3 - Konfigurierung Input setting 30
2.6.4 - Konfigurierung der Maßeinheit der Temperatur 30
2.6.5 - Konfigurierung Wärmepumpe / nur kalt / nur warm 30

3-BEDIENUNG 31

3.1 -WARNHINWEISE 31

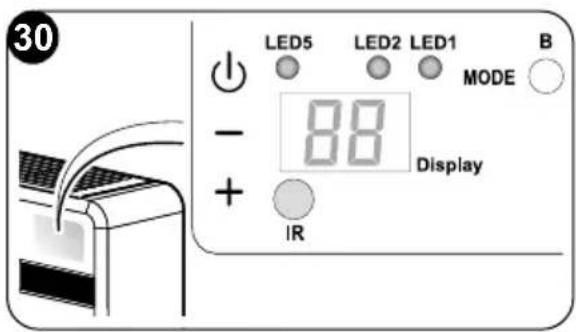

3.2-BESCHREIBUNG DER ANZEIGEKONSOLE 31

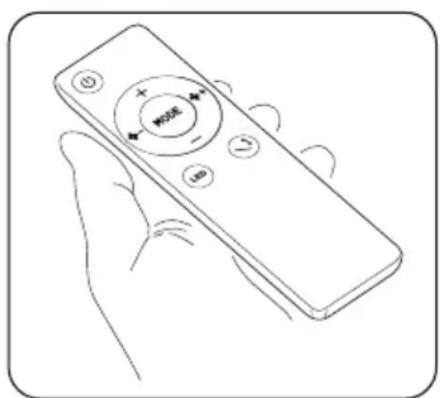

3.3-BENUTZUNG DER FERNBEDIENUNG 33

3.3.1 - Die Fernbedienung wird ohne Batterien gefelwert (Abb. 31) 34
3.3.2 - Austausch der Batterien 34

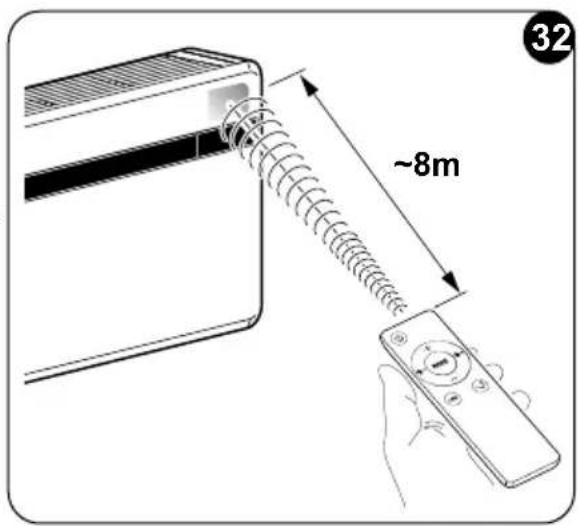

3.3.3 - Position der Fernbedienung 35

3.4-BESCHREIBUNG DER FERNBEDIENUNG 35

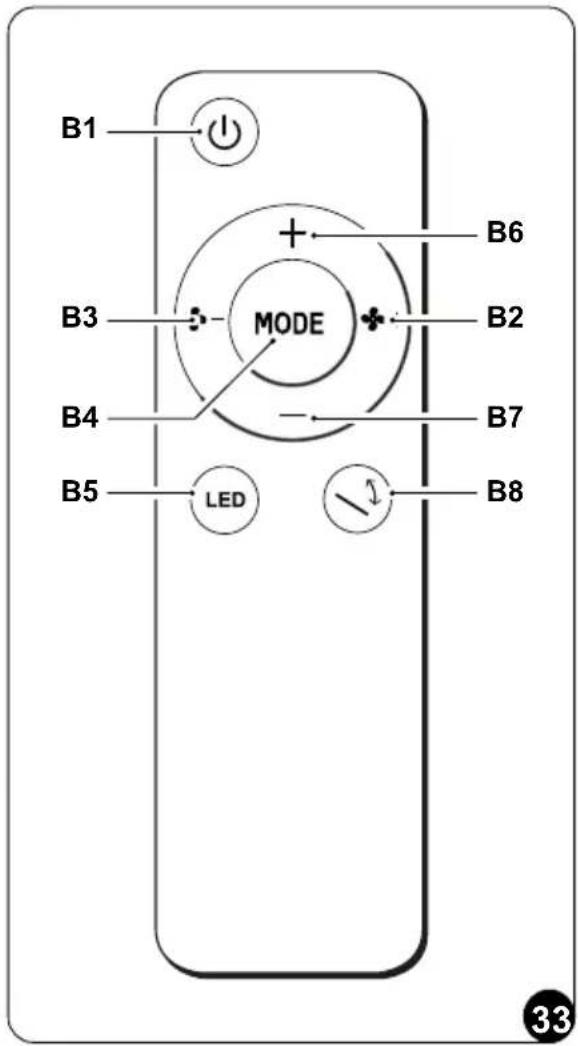

3.4.1-Beschreibung der Tasten der Fernbedienung (Abb. 33) 35

3.5-BESCHREIBUNG DER FUNKTIONEN DER KLMANANLAGE 36

3.5.1 - Allgemeine Einschaltung und Betriebssteuerung 36
3.5.2-Einschalten/Ausschalten des Gerates 36
3.5.3 - Betrieb im alleinigen Modus „Kuhlungsbetrieb" 36
3.5.4 - Betrieb im alleinigen Modus „Entfeuchtungs" 36
3.5.5-Betrieb im alleinigen Modus „Belüftungs" 37
3.5.6 - Betrieb im alleinigen Modus „Wellness" (Automatik) 37
3.5.7-Betrieb im alleinigen Modus,Heiz 37
3.5.8 - Kontrolle der Luftstromrichtung 37
3.5.9 - Kontrolle der Ventilatorgeschwindigkeit 38
3.5.10 - Zurücksetzen s amlicher Funktionen der Fernbedienung 38

DE-1

3.5.11 - Verwaltung des Gerätes, wenn die Fernbedienung nicht zur Verfügung liegt............38
3.6 - TIPPS ZUM ENERGIESPAREN 38

4-FUNKTIONEN UND ZUBEHOR 39

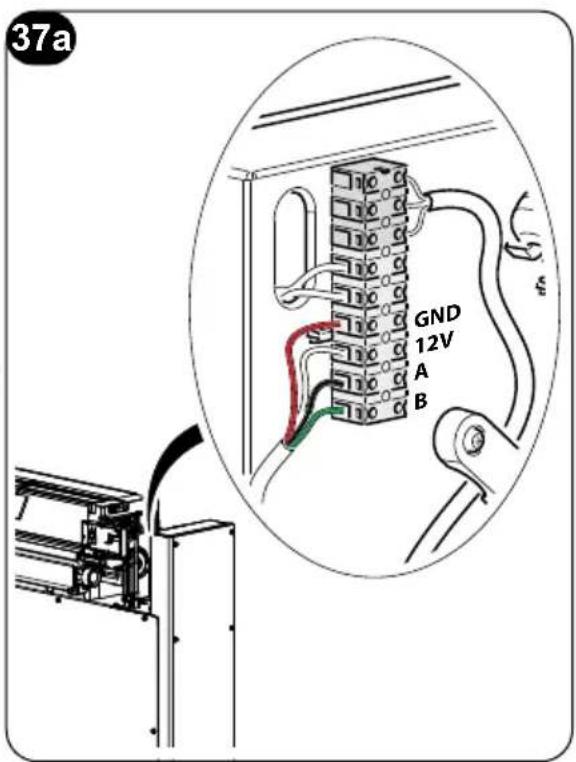

4.1-MODBUSRTU RS485 39

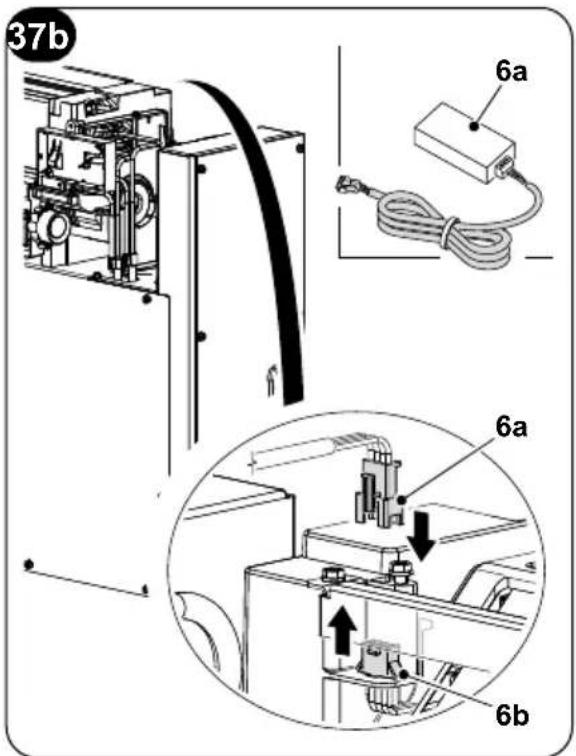

4.1.1 - Anschluss MODBUS RTU RS485 39

5 - WARTUNG UND REINIGUNG 39

5.1 - REINIGUNG 40

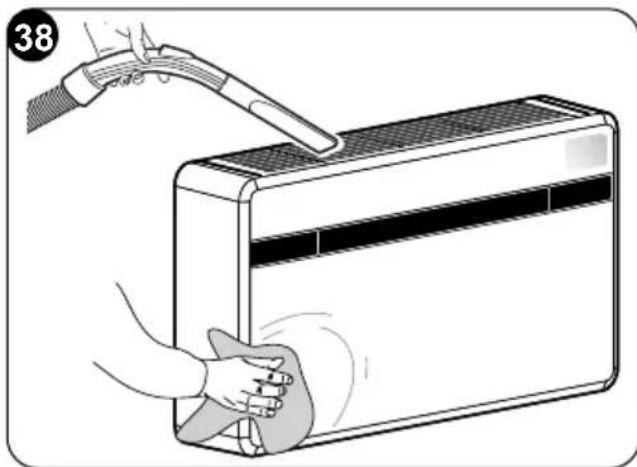

5.1.1 - Reinigung des Geräts und der Fernbedienung 40

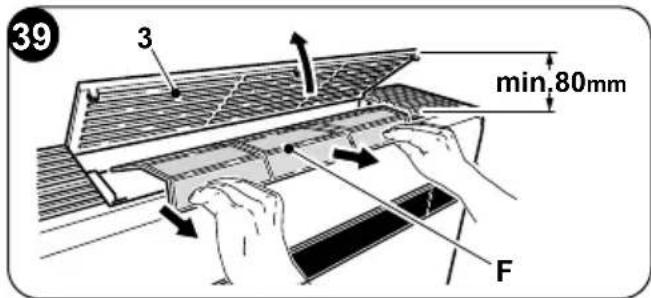

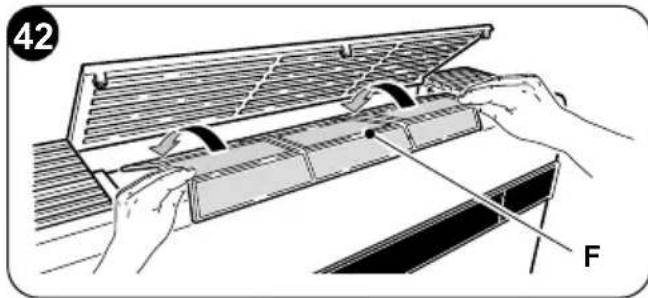

5.1.2 - Reinigung des Luftfilters 40

5.2 - WARTUNG 41

5.2.1 - Programmierte wartung 41

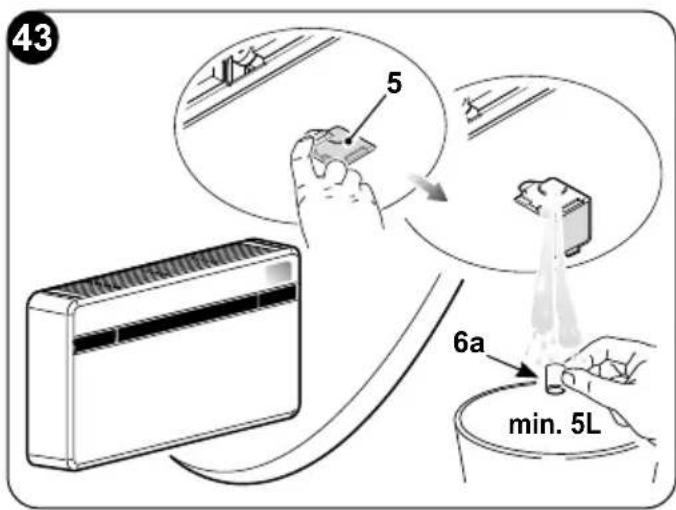

5.2.2 - Ablassen des Kondenswassers im Notfall 41

5.3 - DIAGNOSE, ALARME UND STÖRUNGEN 42

5.3.1 - Diagnose der Störungen 42
5.3.2 - Funktionale aspekte, die nicht als störungen zu verstehen sind 42
5.3.3 - Alarme Anzeigetafel 43
5.3.4 - Störungen und Abhilfen 44

TECHNISCHE DATEN

BETRIEBSGRENZWERTE	UMGEBUNGSTEMPERA-TUR INNEN	UMGEBUNGSTEMPERA-TUR AUSSEN
Maximale Betriebstemperatur beim Kühlen	DB 35°C - WB 24°C DB 43°C - WB 32°C
Mindest-Betriebstemperatur beim Kühlen	DB 18°C DB -10°C
Maximale Betriebstemperatur beim Heizen	DB 27°C DB 24°C - WB 18°C
Mindest-Betriebstemperaturen beim Heizen	--- DB -15°C

ORGUNG

Dieses Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Product nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefahrdet. Weitere Informationen über das Recycling thesese Produkte erhalten Sie von ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Diese Vorschrift ist nur gültig für Mitgliedstaaten der EU.

0 - ALLGEMEINE HINWEISE

Wir möchten uns zunachst davon bedanken, dass Sie sich für ein Gerät unserer Herstellung entschieden haben. Es handelt sich um ein gesetzlich vertrauliches Dokument, dessen Vervielfaltigung und Weitergabe an Dritte ohne ausdrückliche Genehmigung des Herstellers verboten ist.

Das Gerät kann Updates unterliegen und davon Einzelteile aufweisen, die von den abgebildeten abweichen, ohne dass dadurch die in dieser Handbuch enthaltenen Texte beeinträchtigt werden.

0.1 - BILDSYMBOLE

Die im folgenden Kapitel aufgeführten Bildsymbole liefern schnell und eindeutig Informationen zum korrekten und sicheren Gebrauch des Gerätes.

0.2 - BILDSYMBOLE

Kundendienst

Zeichnet Situationen, in denen der interne KUNDENDIENST der

Firma zu benachrichtigen ist: KUNDENDIENST

Inhaltsverzeichnis

Die Paragrafen, denen diese Symbol vorausgeht, enthalten sehr wichtige Informationen und Vorschriften, insbesondere bezüglich der Sicherheit.

Die Nichtbeachtung dieser Informationen und Vorschriften kann dazu führen, dass:

• die Universehrtheit des Personals an den Geräten gefährdet ist
• die vertragliche Garantie verfällt
• die Herstellerfirma jeder Verantwortung ablehnt.

Erhobene Hand

Kennzeichnet Handlungen, die absolut verboten sind.

GEFAHRLICHE ELEKTRISCHE SPANNUNG

dem betreffenden Personal an, dass bei der beschriebenen Tätigkeit die Gefahr eines elektrischen Schlags besteht, wenn diese nicht unter Beachtung der Sicherheitsvorschriften durchgeführt wird.

ALLGEMEINE GEFAHR

das betroffene Personal daraufhin, dass der beschriebene Vorgang das Risiko für körperliche Schäden (Verletzungsgefahr) birgt, wenn er entgegen der Sicherheitsvorschriften ausgeführrt wird.

GEFAHR

darauf hin, dass das Gerät brennbares Kaltemittel verwendet.

Falls das Kälemittel austritt und mit einer Zündquelle in Berührung kommt, besteht Brandgefahr.

GEFAHR DURCH STARKE HITZE

das betroffene Personal daraufhin, dass der beschriebene Vorgang das Risiko für Verbrennungen an bereits Komponenten birgt, wenn er entgegen der Sicherheitsvorschriften ausgeführrt wird.

NICTHBEDECKEN

das betroffene Personal daraufhin, dass es verboten ist, das Gerät wegen Überhitzungsgefahr zu bedecken.

ACHTUNG

st daraufhin, dass这点es Dokument vor der Installation und/ oder vor dem Gebrauch des Geräts aufmerksam gelesen werden muss.

• Zeigt an, dass das vorliegende Dokument vor jedem Wartungs- bzw. Reinigungsvorgang aufmerksam zulesen ist.

ACHTUNG

eist auf mögliche Zusatzinformationen in den beiliegenden Handbuchern hin.

• Zeigt an, dass im Gebrauchs- oder Installationshandbuch weiterer Informationen verfügbar sind.

ACHTUNG

an, dass das Assistenzpersonal beim Umgang des Geräts auf die Anweisungen im Installationshandbuch zu achten hat.

0.3 - ALLGEMEINE HINWEISE

BEIM UMGANG MIT ELEKTROGERÄTEN MÜSSEN STETS GEWISSEGRUNDLEGENDESICHERHEITSMASSNAHMANBEACHTET WERDEN, UM DIE GEFAHR VON BRAND, STROMSCHLÄGEN UND VERLETZUNGEN ZU REDUZIEREN, DARUNTER:

1. Laut Gesetz ist dies ein vertrauliches Dokument, daß gilt das Verbot der Vervielfältigung oder Übermittlung an Dritte ohne ausdrückliche Genehmigung der Firma OLIMPIA SPLENDID. An den Geräten konnen technische Neuerungen vorgenommen werden, d.h. Einzelteile konnen u.U. anders ausgehen als auf den Abbildungen, was jedoch die Gültigkeit der Anweisungen in dieser Benutzerhandbuch in keiner Weise beeinträchtigt.
2. Bevor Sie mit einer Tätigkeit beginnen (Installation, Instandhaltung, Gebrauch),lesen Sie aufmerksam das vorliegende Benutzerhandbuch und halten Sie sich strengstens an die in den einzelnen Kapiteln dargelegten Anweisungen.
3. Das gesamte Transport- und Installationspersonal der Maschine muss mit den vorliegenden Anweisungen vertraut sein.
4. Die herstellerfirma übernimmt keinerlei verantwortung für schäden an Personen oder sachen, die durch nichtbeachtung der im vorliegenden benutzerhandbuch enthaltenen Sicherheitsvorschriften entstehen.
5. Die Herstellerfirma besteht sich das Recht vor, an ihren Modellei jederzeit Veränderungen vorzunehmen, wobei die wesentlichen im vorliegenden Benutzerhandbuch beschriebenen Geräteigenschaften unverändert bleiben.
6. Die Installation und Instandhaltung von Klimaanlagen wie der hier beschrieben können gefährlich sein, das sich im Inneren der Anlagen ein unter Druck stehendes Kühlgas befindet und sie zudem elektrische Bauteile enthalten, die unter Spannung stehen. Daher dürfen die Installation, die erste Inbetriebsetzung und die nachfolgenden Instandhaltungsarbeiten ausschließlich von autorisiertem und qualifiziertem Personal durchgeführt werden.
7. Installationen die nicht entsprechend den im vorliegenden Handbuch enthaltenen Anweisungen sowie der Einsatz unter Nichtbeachtung der vorgeschriebenen Temperaturgrenzen, geben keinerlei Anspruch auf Garantie.
8. Die gewöhnliche Instandhaltung der Filter und die allgemeine außerliche Reinigung konnen auch durch den Benutzer durchgeführt werden, da sie keine schwierigen oder gefährlichen Tätigkeiten erfordern.
9. Wahlend der Montage und bei samentlichen Instandhaltungstätigkeiten müssen die Vorsichtsmaßnahmen eingehalten werden, die in dieser

Benutzerhandbuch und auf den Schildern im Innern der Geräte angeführrt sind; außer dem müssen sámttliche Vorsichtsmaßnahmen ergriffen werden, die der gesunde Menschenverstand gebietet und die durch die am Installationsort geltenden Sicherheitsbestimmungen vorgeschreiben sind.

1. Bei Eingriffen an der Kuhlseite der Geräte sind stets Schutzhand-schuhe und Schutzbrille zu trag.

1. Die Klimaanlagen DÜRFEN NICHT in Räumen installiert werden, in denen sich entflammbare oder explosive Gase befinden oder in denen hohe Feuchtigkeit herrscht (Wäschereien, Gewächshäuser usw.) oder in Räumen, in denen sich andere Geräte befinden, die viel Wärme freiisetzen.

1. Beider Auswechselung von Einzelteilenitte ausschließlich original OLIMPIA SPLENDID-Ersatzteile verwenden.

1. WICHTIG!
   Abglichen Stromschlagrisiko vorzubeugen, muss der Stecker vor jedem Reinigungsbzw. Wartungseingriff am Gerät aus der Steckdose gezogen ausgeschaltet werden.

1. Blitze, Autos in unmittelbarer Höhe sowie Mobiltelefone können Funktionstörungen verursachen. Das Gerät ein paar Sekunden lang abschalten, das Klimagerät dann wieder starten.

1. Bei Regen wird empfohlen, die Stromversorgung: zu trennen, um etwaige Blitzschäden zu vermeiden.

1. Bei längerem Nichtgebrauch des Geräts oder wenn sich im klimatisierten Raum niemand aufhält wird es zur Vermeidung etwaiger Unfälle empfohlen, die Stromversorgung zu trennen.

1. Zur Reinigung des Geräts weder flüssige oder korrosive Reiniger verwenden; kein Wasser oder andere Flüssigkeiten auf das Gerät spritzen, da diese die Kunststoffkomponenten beschädigen oder gar Stromschläge verursichen können.

1. Das Geräteinnere und die Fernbedienung nicht vor Nässe schützen. Sonnen Kurzschlüsse oder Brände entstehen.

1. Bei Funktionstörungen (z.B.: ungewöhnliche Gerausche, unangenehmer Geruch, Rauch, ungewöhnlicher Überhitzung, elektrische Dispersion, usw.) muss die Stromversorgung umgehend getrennt werden. Wenden Sie sich an den örtlichen Handler.

2. Lassen Sie das Klimagerät nicht für längerere Zeit in Betrieb, wenn die Feuchtigkeit sehr hoch ist oder die Fenster geöffnet sind. Die Feuchtigkeit könnte kondensieren und Einrichtungsgegenstände nassen oder beschädigen.

DE-6

1. Stecken oderziehen Sie den Netzstecker nicht während des Betriebs. Brand- oder Stromschlaggefahr.
2. Berühren Sie (falls in Betrieb) das Produkt nicht mit feuchten Händen. Brand- oder Stromschlaggefahr.
3. Positionieren Sie die Heizung oder andere Geräte nicht in der Nähe des Versorgungskabels. Brand- oder Stromschlaggefahr.
4. Daraufachten, dass das Wasser nicht in die Elektrobauteile eindringt. Es kann Brände, Produktschäden oder Stromschlagen hervorrufen.
5. Das Luftintrittsgitter nicht öffnen, solange das Gerät in Betrieb ist. Verletzungs- und Stromschlaggefahr, Gefahr von Produktschäden.
6. Den Luft eintritt und Austritt nicht blockieren; Gefahr von Produktschäden.
7. Führten Sie nicht die Höhe de der Gegenstände in den Luftteinlass oder -auslass, während das Gerät in Betrieb ist.

Durch scharfe und bewegte Teilte besteht Verletzungsgefahr.

1. Trinken Sie das aus dem Gerät tretende Wasser nicht. Dies ist unhygienisch und kann zu schweren Gesundheitsschäden führen.
2. Bei Gasaustritt aus anderen Geräten den Raum vor dem Einschalten des Klimagerats zunachst gut lüften.
3. Nehmen Sie das Klimagerät nicht auseinander undnehmen Sie keine Änderungen daran vor.
4. Lüften Sie den Raum gut, wenn Sie das Gerät zusammen mit einem Ofen usw. benutzen.
5. Setzen Sie das Klimagerät nicht für andere als für die vorgesehen Verwendungszwecke ein.
6. Die Personen, die an den Kuhlkreises arbeiten bzw. Eingriffe vornehmen müssen in Besitz einer entsprechenden Zertifizierung einer akkreditierten Prüfstelle sein, die ihre Kompetenz im sicheren Umgang mit Kaltemitteln gemäß einer spezifischen, in der Branche bewährten Prüfung belegt.

7. Gas R290 nicht in die Atmosphäre leiten; R290 ist ein natürliches Gas mit einem Treibhauspotential (GWP) von 3.

8. Das in thisem Handbuch beschriebene Gerät stimmt mit folgenden europäischen Richtlinien überein

ECODESIGN 2009/125/EG, 206/2012/EU
- ENERGIE-LABEL 2012/30/EU, 626/2011/EU und etwaigen späteren Aktualisierungen überein.

1. Das Gerät nicht elektrisch anschlieben, bis die Installation abgeschlossen ist.

DE-7

0.4 - ANMERKUNGEN ZU NATÜRLICHEN GASEN

• Dieses Klimagerät enthalt natürliches Gas.

zifische Angaben zu Gastyp und Gasmenge entnehmer Sie dem Typenschild am Gerät.

• Installation, Assistenz, Wartung und Instandsetzung des Geräts sind von einem zertifizierten Fachmann vorzunehmen.
• Der Abbau und das Recycling des Produkts sind von einem zer-tifizierten Fachmann vorzunehmen.
• Handelt es sich um ein Gerät mit eingebautem Leckagensensor, ist die Abwesenheit von Leckagen mindestens alle 12 Monate zu überprüfen.
• Es wird geraten, sümmtliche Inspektionen bzw. Leckagenprüfungendetailediert zu registrieren.

• Vor Beginn von Arbeiten an dem Gerät, ist der diesen umgebende Bereich zu kontrollieren, um sicherzustellen, dass keine Brandgebung noch Verbrennungsrisiken vorliegen. Um das Kühlsystem zu reparieren, sind folgende Vorsichtsmaßnahmen zu treffen, bevörmit dem Eingriff am System begonnen wird.

DAS GERÄT DARF AUSSCHLIESSLICH GEMÄSS DEN ANWEISUNGENINDIESEMHANDBUCHGEBRAUCHTWERDEN.JEDERANDERWEITIGEGBRAUCHKANNZUSCHWEREN UNFÄLEN FÜR HREN. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR PERSONEN-ODERSACHSCHÄDEN, DIE DURCHNICTBEACHTUNG DERINDIESERANLEITUNG ENTHALTEN VORSCHRIFTEN ENTSTEHEN.

1. Esisterforderlich, den Bereich um den Arbeitsraum herum abzugrenzen und zu vermeiden, in beengtem Raum zu arbeiten. Durch Kontrolle des brennbaren Materials sichere Arbeitsbedingungen gewährleisten.

1. Sämtliches für die Wartung zuständige Personal, sowie die Personen, die im umgebenden Bereich arbeiten, müssen über die Art der Arbeit unterrichtet sein, die ausgeführrt werden soll.

1. Der Bereich MUSS mit einem entsprechenden Kältemitteldetektor vor und während der Arbeit überprüft werden, sodass der Techniker über die potentiell brennbaren Atmosphären informiert ist. Sicherstellen, dass das Leckageprüfergerät für die Verwendung mit brennbaren Kältemitteln geeignet ist, das heißt, dass es keine

DE-8

Funken erzeugt und entsprechend versiegelt oder eigensicher ist.

1. Elektronische Leckageprüfergekte konnten eine Kalibrierung erfordern. Falls erforderlich, muss these in einem Bereich kalibriert werden, in dem kein Kältemittel vorhanden ist.
2. Sich vergewissern, dass das Suchgerät keine potentielle Zündquel- le darstellt und dass es für das verwendete Kältemittel geeignet ist. Das Messgerät muss für einen Prozentsatz des LFL (untersten Flampunkts) des Kältemittels eingestellt und für das verwendete Kältemittel kalibriert sein; der angemessene Prozentsatz von Gas (hochstens 25% ) muss bestätigt sein.
   5a. Die Lecksuch-Flüssigkeiten sind für die meisten Kältemittel geeignet. Reiniger, die Chlor enthalten, MÜSSEN vermieden werden. Gefahr der Korrosion von Kupferrohren.
3. Hat man den Verdacht des Vorliegens eines Verlusts, sind samtliche offenen Flammen zu beseitigen. Findet man ein Kältemittelleck, das ein Löten erfordert, muss das gesamte Kältemittel aus dem System entfernt werden oder in einem, vom Leck halten Teil (mittels Sperrventilen) isoliert werden. Anschließend ist der Stickstoff ohne Sauerstoff (OFN) sowohl vor als nach dem Löten aus dem System auszuspären.

1. Für den Fall der Ausführung eines Schwei-bzw. Lötvorgangs am Gerat IST ES ERFORDERLICH, einen Trockenpulver- oder CO_2 -Feuerlöscher zur Verfugung zu haben.

1. Um eine Arbeit auszuführen, die das Freilegen von Leitungen beinhaltet, die brennbares Kaltemittel enthalten oder enthalten haben, KEINE beliebige Verbrennungsequelle verwenden.

Brand- oder Explosionsgefahr!

1. Sümmtliche Verbrennungsquellen (auch eine angezündete Zigarette) sollenn fern von dem Ort gehalten werden, in dem alle die Arbeiten ablaufen sollen, während derer das brennbare Kaltemittel in den umgebenden Raum abgelassen werden konnte.
2. Sicherstellen, dass der Bereich ausreichend beluftet wird, bevor Eingriffe am System vorgenommen werden; es muss ein ständiger Luftungsgrad vorliegen.

1. KEINE Mittel verwenden, um den Abtauvorgang zu beschleunigen oder zur Reinigung, mit Ausnahme von jenen, die vom Hersteller empfohlen werden.

2. Vor jedem Arbeitsschritt stets kontrollieren, dass:

Die Kondensatoren entleert sind.

DE-9

Der Vorgang muss aufsichere Weise erfolgen, um die Möglichkeit, Funken zu erzeugen, zu vermeiden;

• Keine Elektrobauteile Spannung führen und dass die Kabel nicht freilegen, während man das System füllt, rückgewinnt oder spült;
  Die Erdung durchgangig ist.

• Sümmtliche elektrischen Versorgungen müssen vom Gerät getrennt sein, an dem man arbeitet. Falls es unbedingt nötig ist, dass das Gerät mit Strom versorgt wird, ist ein stets in Betrieb befindlicher Leckagemelder am kritischsten Punkt zu platzieren.

• Sicherstellen, dass die Dichtungen und das Dichtmaterial nicht abgenutztsind. Mögliches Entstehen von brennbaren Atmosphären.

• Keinerlei dauerhafte induktive oder kapazitive Last an den Stromkreis anlagen, ohne sich vergewissert zu haben, dass dies die für das benutzte Gerät zulässige Spannung und Strom nicht übersteigen{lässt.

Das Prüfgerät muss die ordnungsgemänen Nennwerte aufweisen.

15a. Die einzigen Komponenten, an denen bei Vorhandensein einer brennbaren Atmosphäre gearbeitet werden kann, sind die eigensicheren Komponenten.

Die Testapparatur muss mit den richtigen Bedingungen eingerich tet werden. Teile dürfen NUR durch Teile des Herstellers ersetzt werden. Gefahr des Austretens von Kaltemittel in die Atmosphäre, Explosionsgefahr.

1. Regelmäßiger überprüfen, dass die Verkabelung nicht Verschleiß, Korrosion, zu großem Druck, Schwingungen, scharfen Kanten oder anderen ungünstigen Bedingungen ausgesetzt ist.

2. Wird im Inneren des Kühlkreislaufs zwecks Reparatur oder aus einem beliebigen anderen Grund eingegriffen, sind konventionelle Verfahren zu befolgen:

3. Das Kältemittel beseitigen;

4. Den Kreislauf mit Inertgas spulen;
   Entleeren;
5. Erneut mit Inertgas spulen;

6. Den Kreislauf mit einem Schnitt oder eines Lötvorgangs öffnen.

7. Die Ladung des Kältemittels muss in den entsprechenden Aufbewährungszyllindern aufbewahrt werden. Das System muss mit OFN „gereinigt“ werden, um die Einheit safer zu machen. Es könnte sein, dass dieser Vorgang mehrmals zu wiederholen ist. KEINE Druckluft oder Sauerstoff für diesen Vorgang verwenden.

18a. Sich vergewissern, dass beim Nachfüllen des Systems KEINE Verunreigung verschiedener Kühlmittel erfolgt. Schläuche oder Leitungen

DE-10

MÜSSEN so kurz wie möglich sein, um den Kältemittel gehalt darin zu minimieren.

1. Die Zylinder sind in aufrechter Stellung zu halten. Nur für die Rückgewinnung von Kältemitteln geeignete Zylinder verwenden. Die Zylinder mussen mit einem Druckbegrenzungsventil und mit Abschaltventilen in gutem Zustand versehen sein. Es muss auch ein Satz kalibrierter Wageskalen zur Verfügung stehen.

1. Die Schläuche müssen mit Anschlüssen für deren Abnahme versehen sein und)dürfen KEINE Austritte aufweisen.Vor dem Gebrauch des Rückgewinnungsgeräts,kontrollieren,dassieses ordnungsgemäß gewartet wurde und die eventuellen Elektrobauteile versiegelt sind,um einer Entzündung im Fall des Austritts von Kaltemittel vorzubeugen.

2. Sich vergewissern, dass das Kühlsystem geerdet ist, bevor diesen erneut mit dem Kaltemittel gefüllt wird. Das System mit Etiketten versehen, wenn der Füllyorgang abgeschlossen ist. Größe Sorgfalt walten{lassen, das Kühlsystem nicht zu überladen.

1. Vor der Vornahme der Befüllung, ist das System der Druckprüfung mit OFN zu unterziehen und nach der Füllung, jedoch vor der Inbetriebnahme, der Dichtigkeitsprüfung. Esisterforderlich, vor Verlassen der Arbeitsstelle eine weiter Dichtigkeitsprüfung vorzunehmen.

22a. Entfernen Sie das Kühlmittel sicher. Füllen Sie das Kältemittel mit geeigneten Flaschen zur Rückgewinnung in die Zylinder. Achten Sie auf die richtige Anzahl von Zylindern, um die Gesamtladung zu halten. Alle Flaschen sind für diese Art von Kältemittel gekennzeichnet (Spezialflaschen für die Kältemitte-Rückgewinnung). Die Zylinder mussen komplett mit Druckbegrenzungsventil und zugehöriger Absperrrventil in gutem Zustand sein. Leere Flaschen werden vor der Rücknahme vakuumiert und, wenn möglich, gekühlt.

22b. Die Rückgewinnungsanlage muss in Reichweite des Technikers sein, sich in gutem Zustand befinden, mit einer Anleitung versehen sein und für die Rückgewinnung aller Kältemittel (auch brennbarer) geeignet sein. Ein Satz geeichter Waagen in gutem Zustand muss vorhanden sein. Vergewissern Sie sich, dass die Rohre in gutem Zustand sind und über leckfrei Trennverbindungen verfügen.

22c. Vor der Verwendung des Rückgewinnungsgeräts überprüfen, dass es in gutem Zustand ist, ordnungsgemäß gewartet wurde und dass alle zugehörigen elektrischen Komponenten versiegelt sind, um eine Entzündung im Falle einer Kältemittelfreisetzung zu verhindern. Wenden Sie sich im Zweifelsfall an den Hersteller.

1. Das rückgewonnene Kaltemittel ist dem Zulieferer des Kaltemittels

im entsprechenden Rückgewinnungszylinder zurückzugeben, wobei das entsprechende Abfall-Überführungs-Protokoll erstellt wird. Die Kältemittel nicht in den Rückgewinnungseinheiten vermischen und schon gar nicht in den Zylindern.

1. Falls die Kompressoren oder deren Öle entfern't werden,müssen, sicherstellen, dass sie auf ein annehmbares Niveau geleert wurden, umsicher zu sein, dass kein Kältemittel im Schmiermittel verbleibt. Dieser Schritt muss vorgenommen werden, bevor der Kompressor an die Zulieferer ausgehändigt wird. Am Kompressorkörper nur ein elektrisches Heizsystem verwenden, um diesen Vorgang zu beschleunigen.
2. Das Gerätarf nicht durchstochen oder verbrannt werden.
3. Die auszubauschenden elektrischen Komponenten MÜSSEN geeignet sein und den Spezifikationen des Geräts entsprechen. Alle Wartungsarbeiten MÜSSEN wie in thisem Handbuch beschrieben durchgeführt werden. Wenden Sie sich im Zweifelsfall an den Hersteller.
4. Wenden Sie die folgenden Kontrollen an:

Die Markierungen am Gerät sind immer sightbar und lesbar, andernfalls müssen sie korrigiert werden;
- Kältemittel enthaltende Rohrleitungen oder Komponenten MUSSEN an einem Ort installiert werden, an dem keine Substanz sie korrodieren kann, es sei dess, die Komponenten bestehen aus inhärent korrosionsbeständigen Materialien oder sind ausreichend gegen diese Gefahr geschützt.

1. Das gesamte Kältemittel muss auf sichere Weise zurückgewonnen werden. Nehmen Sie außerdem eine Probe des Öls und des Kältemittels, für den Fall, dass eine Analyse erforderlich ist, bevor Sie das zurückgewonnene Kältemittel wiederverwenden. Bevor Sie den Vorgang durchführren, schalten Sie das System elektrisch ab und stellen Sie safer, dass:

2. mechanische Handhabungs-Einrichtungen für kaltemittelhaltige Flaschen vorhanden sind;
   die gesamte persönliche Schutzausrüstung ordnungsgemäß verwendet wird;

3. der Rückgewinnungs-Vorgang stets von einem Fachmann überwacht wird:
4. die Geräte und Rückgewinnungs-Flaschen dem Standard entsprechen.

Entleeren Sie das System, und wenn dies nicht möglich ist, sorgen Sie für einen Auffangbehälter, damit das Kühlmittel abgeleitet werden kann. Stellen Sie vor Beginn der Bergung sicher, dass der

DE-12

Zylinder auf der Waage steht, und starten Sie das Bergungsgerät, indem Sie es gemäß den Anweisungen bedieren.

1. Überfüllen Sie die Zylinder NICHT (die Flüssigkeitarf 80% des Volumens nicht überschreiben).
   Achten Sie darauf, dass der maximale Betriebsdruck des Zylinders NICT, auch nicht vorübergehend, übersritten wird.
   Wenn der Vorgang wie oben beschreiben abgeschlossen ist, stellen Sie safer, dass die Ausrüstung und die Flaschen entfernt werden. Prufen Sie vor dem Einsatz des Geräts, ob alle Absperrventile geschlossen sind.
2. Das zurückgewonnene Kältemittel darf nicht in ein anderes Kältesystem gefüllt werden, bevors nicht gereinigt und überprüft wurde.
3. Nach der abgeschlossenen Installation sicherstellen, dass es zu keinem Austritt von Kätemittel kommt (in Verbindung mit Flammen bildet die Kühlflüssigkeit giftinge Gase).
4. DIE IM GERÄT ENTHALTENE LADUNG VON R290 BETRÄGT 145g. Daher ist das Gerät, wie in der Norm IEC 60335-2-40:2022 bestimmt, unterhalb von 1m=152g und unterliegt keinerlei an den Installationsbereich gebundenen Einschränkungen.

0.5 - BESTIMMUNGS-GEMÄSSE VERWENDUNG

• Das Klimagerätarf ausschließlich zur Erzeugung von Warm- oder Kaltluft (nach Wahl) verwendet werden, damit in den Räumlichkeiten eine angenehme Temperatur geschaffen wird.
• Der unsachgemäß Gebrauch des Geräts (inner und außen) enthebt OLIMPIA SPLENDID von jeglicher Haftung für Schäden an Personen, Sachen und Tieren.

0.6 - GEFAHRENBEREICHE

Die Klimageräte)dürfen nicht in Räumen mit brennbaren,explosi-onsgefrhdeten Gasen installiert werden, in sehr feuchten Räumen (Waschküche,Gewächshaus,usw.) oder in Räumen,in denenweitere Maschine eine große Hitzequelle darstellen. Auch nicht in der Nähevon Salz- oder Schwefelwasserquellen.
- In der Höhe des Klimagerats ist der Gebrauch von Gas, Benzin oder anderen brennbaren Flüssigkeiten VERBOTEN.
Das Klimagerät verfügt über keinen Lüfter für die Zufuhr von frischer Außenluft in den Raum, zum Lüften des Raums Fenster und Turen öffnen.
- Installieren Sie stets einen Automatikschutzschalter und sehen Sie einen gesonderten Stromkreis vor.

1 - BESCHREIBUNG DES GERÄTS

1.1 - AUFSTELLUNG DER BEILIEGenden KOMPONENTEN

Die Einheiten, aus denen sich das Klimagerät zusammensetzt, werden einzelnen in Kartons verpackt.

Die Verpackungen konnen bei einzelnen Geräten von zwei Personen von Hand transportiert werden. Zum Transport mit einem Hubwagen konnen bei der Inneneinheit bis zu drei Verpackungen gestapelt werden, die Außeneneinheit ist einzeln zu befindern. Vor dem Beginn mit der Montage ist sicherzustellen, dass alle Teile griffbereit sind.

A. Gerät
T1. Fernbedienung
C. Instandhaltungs- und Garantie-Handbucher
D. Haftisolierstreifen (2 Stk.)
E. Satz Schrauben und Dubel
F. Außengitter für die Ansaugung und den Ausblas der Luft einschließlich Ketten und Kit für die Installation der Gitter (2 Stk.)
G. Innenflansch (2 Stk.)
H. Rohrhalbschalen fur Wandschlauche (2 Stk.)
L. Bügel für (2 Stk.) Wandverankerung
M. Papierschablone zur Durchführung der Bohrungen (*)
N. Kondensablassschlauch

() Die Papierschablone ist auf der Verpackung des Geräts abgebildet.

1.2 - LAGERUNG

Die verpackten Klimageräte sind in einem geschlossenen und gegen Witterungseinflüsse geschützten Raum auf Palettes oder entsprechenden Untersätzen aufzubewahren.

DIE VERPACKUNG NICTAUF DEN KOPF STellen UND NICT IN DIE WAAGERECHTE BRINGEN.

1.3 - EMPFANG UND AUSPACKEN

Das Gerät wird von Fachleuten sachgemäß mit geeigneten Materialien verpackt. Die Geräte werden vollständig und in perfektem Zustand gefelfert, dennoch ist zur Überprüfung der Qualität der Transportdienste Folgenden zu beachten:

a. Ist der Verpackung bei Empfang der Ware beschädigt, behmen Sie die Sendung unter Vorbehalt an und halten Sie die etwaigen Schäden fotografisch fest.
b. Auspacken und die Übereinstimmung der Angaben auf den Packlisten mit den vorhandenen Komponenten prufen.
c. Sicherstellen, dass die einzelnen Komponenten keine Transportschäden aufweisen; etwaige Schäden müssen dem Sender entsprechend fotografisch dokumentiert binnen 3 Tagen nach Erhalt schriftlich per Einschreiben mit Rückschein mitgeteilt werden.
d. Vorsicht beim Auspacken und der Installation des Geräts.

Scharfe Teile konnen eine Verletzungsgefahr darstellen; achten Sie insbesondere auf die Kantendes Gehäuses sowie die Rippen von Kondensator und Verdampfer.

Etwaige Schadensmeldungen werden nach Ablauf der 3-Tages-Frist nach Lieferdatum nicht mehr berücksichtigt.

Zuständiger Gerichtshof für etwaige Streitfragen ist das Gericht BRESCIA.

Bewahren Sie die Verpackung mindestens während der gesamten Garantielaufzeit auf, um das Gerät für etwaige Reparaturen beim Kundenservice einzuschicken. Die Verpackungsbestandteile sind nach den geltenden Abfallentsorgungsvorschriften ordnungsgemäß zu entsorgen.

1.4 - BESCHREIBUNG DER GERÄTEBAUTEILE (Abb.A)

1. Luftauslassklappe (Flap)
2. Anzeigetafel der Betriebszustände und der Alarme
3. Luftansauggitter
4. Luftfilter
5. Zugangsklappe zum Kondenswasser-Ablass
   5a. Kondenswasserabfluss
6. Geräteverkleidung
7. Versorgungskabel
8. Schaltkasten

2 - INSTALLATION

2.1 - HINWEISE ZUR INSTALLATION

Zur Gewährleistung einer korrekten Installation und einer einwandfreiern Funktionse des Klimagerates sind die in dieser Betriebsanleitung enthaltenen Anweisungen strikt zu befolgen.

Die Missachtung der genommen Vorschriften kann zu Betriebsstörungen des Geräts führen, wobei die Firma OLIMPIA SPLENDID keine Garantie und für etwaige Schäden an Personen, Tieren oder Sachen keinerlei Haftung übernimmt.

Es ist wichtig, dass die Elektroanlage den Vorschriften entspricht, die im technischen Merkblatt enthaltenen Angaben einhalt und mit einer wirksamen Erdung versehen ist.

2.2 - ABMESSAGENGEN UND EIGENSCHAFTEN DES RAUMS, IN DEM DAS KLIMAGERAT INSTALLLIERT WIRD

• Vorder Installation des Klimagerätes ist eine Berechnung der benötigten Kühlleistung für den Sommer (für den Winter nur bei Modellen, die mit einer Wärmpumpe ausgestattet sind) bezüglich des betreffenden Raums durchzuführren.
  Je genauer diese Berechnung ist,esto effizienter ist die Arbeitsweise des Gerates.
• Für die Durchführung der Berechnungen ist Bezug auf die geltenden Vorschriften zunehmen.

DE-16

• Im Falle von besonderss komplexen Installationen ist es empfehlenswert, sich an kompetente Fachkräfte (Wärmetechniker) zu wenden.
• Nach Möglichkeit sollen den höhere Wärmeleistungen vermieden werden, wobei Folgendes zu beachten ist: Bei großflächigen Fenstern, die einer starken Sonneinstrahlung ausgesetzt sind, sollen im Raum Vorhänge oder auf der Außenseite des Gebäudes Sonnenschutzvorrichtungen (Stores, Veranden, lichtbrecnde Folien, usw.) angebracht werden. Der klimatisierte Raum sollte möglichst lange geschlossen bleiben.
• Es sollen den keine Halogenlampen mit hohem Energieverbrauch oder andere elektrischen Strom aufnehmende Geräte (Öfen, Dampfbügeleisen, Kochfelder, usw.) eingeschaltet werden.

2.3 - WAHL DER POSITION DER EINHEIT

Für eine optimale Geräteleistung und zur Vermeidung von Defekten oder Gefahrensituationen muss die Installationsposition des Innengerats folgende Anforderungen erfüllen:

a. Das Gerät keinen Hitze- bzw. Dampfquellen (Abb. 3) aussetzen.
b. Sicherstellen, dass der Freiraum rechts und links vom Gerät mindestens 60 mm sowie über ihm mindestens 80 mm beträgt. (Abb. 2).
c. Die Höhe der Unterkante der Einheit über dem Boden muss mindestens 100 mm bei Installation an niedriger Wand betragen. Der Abstand von der Decke bei Montage an hoher Wand muss mindestens 80 mm betragen. (Abb. 2).
d. Die Wand, an der das Innengerät fixiert werden soll, muss stabil, robust und zum Tragen des Gerätegewichts geeignet sein.
e. Es muss möglich sein, rund um die Einheit genügend Platz für eventuelle Instandhaltungsarbeiten frei zu halten.

DE-17

f. Die freiie Luftzirkulation sowohl im oberen Ansaugteil (Vorhänge, Pflanzen, Möbel) als auch im stirnseitigen Abzugarf in keiner Weise befindert werden, da es ansonsten zu Wirbelungen kommt, die den korrekten Betrieb des Gerätes behindern (Abb. 3).

g. Kein Wasser oder irgendwelche anderen Flüssigkeiten direkt auf das Gerät spritzen (Abb. 3).

h. Das Gerätarf nicht so angebracht sein, dass die Luftströmung direkt auf die in der Nähe befindlichen Personen gerichtet wird (Abb. 3).

i. Forcieren Sie niemals die Öffnung der Luftabzugsrippe (Abb. 3).

I. Auf das Luftansauggitter keine Flaschen, Dosen, Kleidung, Blumen oder andere Gegenstände stellen oder legen. (Abb. 3)

m. Das Gerät darft nicht direkt über Haushaltsgeräten (Fernseher, Radio, Kühlschrank, usw.) oder oberhalb von Wärmequellen installiert werden (Abb. 3).

Hinweis: Nachdem unter Berücksichtigung der zuvor erläuterten Kriterien die Stelle, an der das Klimagerät installiert werden soll, gewählt wurde, ist zu überprüfen, ob sich an der zu bohrenden Stelle in der Wand Stahlträger, Wasserrohre, Abwasserleitungen, elektrische Kabel o.ä. befinden, die eine Bohrung verhindern.

Nach der Erstellung der beiden Bohrungen ist zu überprüfen, ob die Außenluftansaugung und die Rückführung der Luft nach außen nicht durch blattreiche Pflanzen, Fassadenverkleidungen, Fensterläden o.ä. behindiert wird.

2.4 - MONTAGE DER LÜFTUNGSLEITUNGEN

Die hochstzulässige Länge der Rohre beträgt 1 m; diese müsseninnen glattwandig sein und es dürfen keine Kurven ausgeführrt werden. Es sind ausschließlich die mitgelieferten Außenluftitter zu verwenden.

2.4.1 - Bohrung der Wand

Damit das Gerät Funktionieren kann, sind zwei Bohrungen an der Wand erforderlich, die entsprechend der Bohrschablone positioniert werden; Die Öffnungen konnen sowohl Durchmesser 162 mm als 202 mm aufweisen.

• Es ist möglich, das UNICO NEXT-F-Gerät anstelle eines UNICO SKY, UNICO STAR, UNICO SMART oder UNICO INVERTER-Gerätes zu installieren, ohne die vorhandenen Bohrungen zu verändern, mit Ausnahme der kleinen Bohrung für den Kondensatablauf. Um die Leistung nicht zu beeinträchtigen, entfernen Sie in thisem Fall eventuell vorhandenes Isoliermaterial in der Luftaustrittsbohrung, und auch die Halterungen für die Verankierung erfordern neue Bohrungen.
• Die Bohrungen sind mit einem geeigneten Werkzeug durchzuführen, das ihre Arbeit erleichtert und Schäden oder übermäßige Beeinträchtigungen Ihres Kunden vermeidet. Die besten Ergebnisse für die Erstellung von Bohrlochem mit großem Durchmesser werden erzielt mit speziellen Betonbohrern ("Kernbohrern" genannot), die ein erhöhtes Drehmoment und eine einstellbare Drehzahl, je nach durchzuführendem Lochdurchmesser, aufweisen.
• Zur Vermeidung einer übermäßigigen Bildung von Staub und Bohrgut in der Umgebung können die Kernbohrer mit Absaugvorrichtungen versehen werden, die im Wesentlichen aus einen Staubsauger bestehen, der an ein Zubehörteil (Typ Saugkopf) am Sockel der Bohrspitze anzuschreiben ist.

DE-19

• Für die Durchführung der Bohrungen ist wie folgt vorzugehen:

Die mitgelieferte Bohrschablone (M) unter Beachtung der Mindestabstände von der Decke, dem Fußboden und den Seitenwänden, die auf der Schablone selbst angegeben sind, an der Wand platzieren. Die Schablone kann mit Klebestreifen (Y) in der richtigen Stellung gehalten werden (Abb.4).

• Mit einem kleinen Bohrer oder einem Treiber die Mitte der zu bohrenden Löscher vor ihrer Ausführung sorgfältig anreiben (Abb.4).

• Mit einem Kernbohrer mit einem Mindestdurchmesser von 202 mm (oder 162 mm) die beiden Löscher für den Luftin- und -auslass bohren.

These Bohrungen sind mit einer leichten Neigung nach unter durchzuführn, damit kein Wasser aus den Leitkanalen zusückfließen kann (siehe Abb. 5).

Das meiste abgetragene Material wird nach außen hin ausgestoßen, es ist daher dazu zu sorgen, dass es beim Herunterfallen keine Personen oder Gegenstände trifft.

Damit der Außenputz möglichst nicht beschädigt wird, ist der letzte Bereich des Lochs mit großer Sorgfalt durchzuführn, indem man den auf den Betonbohrer auszuübenden Druck verringgert.

• Die zuvor angezeichneten Bohrlocher für die Dübel der Befestigungsbügel ausführren (Abb. 6).

DE-20

• Für alle Geräte muss ein in die Wand eingelassener Kondenswasserablass vorgesehen werden (siehe Absatz 2.4.2), es ist ein an der auf der Bohrschab-lone angegebenen Stelle eine durchgehende Bohrung vorzunehmen, um die Drainage des Kondenswassers zu erfolgenden.

2.4.2 - Ausführung des Kondenswasserabflaufs

An das Klimagerät muss der Kondensablassschlauch (N) angeschlossen werden, der auf den entsprechenden Stutzen (X) auf der Rückseite des Geräts aufgesteckt wird. Vorder Einsteckendes Kondensablassschlauchs, den Stopfen (B) (Abb. 7) entfernen.
Die Entwasserung erfolgt durch Schwerkraft. Aus thisem Grund ist es unverzichtbar, dass die Abflussleitung an jedem Punkt ein Gefalle von mindestens 3% hat. Der/das zu verwendende Schlauch/ Rohr kann starr oder biegsam mit einem Innendurchmesser von mindestens 16 mm sein.
- Sollte die Leitung in einem Abwasserkanalsystem * munden , ist ein Siphon vor der Einleitung des Schlauchs in den Hauptabfluss auszufahren. Diese Siphon muss sich mindestens 300mm unter der Mündung des Gerätes befinden (Abb. 8).

Der Kondenswasserablass ist verpflichtend auszuführen, da das Gerät nicht mit einer eigenen Pumpe für die Entsorgung des Kondenswassers versehen ist.

DE-21

• Führt die Ablaufleitung in einen Behälter (Tank o. ä.), ist zu vermeiden, dass dieser Tank hermetisch abgedacht ist und vor allem, dass die Ablaufleitung im Wasser eingetaucht bleibt (siehe Abb. 9).
  Die Bohrung (J) fur den Durchgang des Kondenswasserschlauches muss stets ein Gefalle nach außen aufweisen (siehe Abb. 10). Die exakte Position fur die Anbringung der Schlauchmündung in Bezug auf das Gerät ist auf der Bohrschablone festgelegt.

In diesen fall ist darauf zu halten, dass das ausströmende Wasser keine schäden an gegenständen verursacht oder zu körperverletzungen führt. während der wintermonate kann diese wasser auf der außenseite des gebäudes zu einer eisschicht gefrierten.

Wenn die Kondenswasserablaufleitung angeschlossen wird, darauf achten dass der Schlauch nicht zerdrrück wird.

Im Fall des Winterbetriebs bei Temperaten gleich oder unter 0^ , muss, zur Gewährleistung der Drainage, sichergestellt sein, dass der Ablassschlauch vor Frost geschützt ist. Im Fall eines anhaltenden Winterbetriebs bei Temperaten unterhalb von 5^ , den auf Wunsch erhältlichen Schalenheiz-Bausatz installieren.

2.4.3 -Montage der Luftleitkanäe und Außenroste

• Nach der Vornahme der Bohrungen (mittels Kernbohrgerät), in diese die mit der Klimaanlage gelieferte Kunststofffolie (H) einlagen (Abb. 11). Von Blatt (H) ein Das Blatt (H) ist für Bohrungen mit 202 mm ausgelegt. Um die Bohrungen mit 162 mm auszufahren, muss vom Blatt ein 130 mm langer Streifen auf der Längsseite abgeschritten werden (Abb. 11).

Die Bögen müssen 65 mm kürzer als die Wand sein.

DE-22

• Stecken Sie die Kunststofffolie (H) zusammen und führen Sie sie in die Öffnung. Achten Sie damit auf die Nahtstelle, welche stets nach ober gerichtet sein muss (Abb.11).

Die Rohre (H) konnen mit einer Sage abgelängt werden (Abb. 11 - 12).

Die Außenluftgitter sind wie folgt beschreiben zu positionieren:

a. Bringen Sie am Wandflansch (G) die Dichtung (D) an halten Sie diese damit mit dem Außenrand des Flansches bündig abschieden 13.

b. Befestigen Sie die beiden Flansche unter Verwendung zweier Dubel von 6 mm Durchmesser mit den beiden Befestigungsohrungen in horizontaler Richtung (Abb. 14 - 15 - 16).

DE-23

c. Die petite mit langem Schaft versehene Ose der Feder auf den Stift des Stöpsels schieben (bei beiden Komponenten) (Abb.17).
d. Die zwei (mit Feder versehenen) Endstücke durch die Vorderseite des Außenluftgitters sindurch in die damit vorgesehenen Aussparungen einfahren, einrasten halten (Abb. 18) und die zwei Ketten in die große Öse der Feder einhängen.
e. Mit einer Hand die zwei am Außenluftgitter befestigten Ketten umfassen;
f. Mit der freienden Hand die Außenroste an der Knicklinie umbiegen und damit die Finger zwischen die einzelnen Rippen einfahren (Abb.19).
g. Den Arm in das Rohr einführen, bis sich das Außenluftgitter vollkommen im Freien befindet.
h. Das Gitter erneut öffnen, wobei darauf zu achten ist, dass die Finger nicht aus den Rippen gezogen werden.
i. Das Gitter so drehen, dass die Rippen horizontal ausgerichtet und nach unten geneigt sind.
I. Spannen Sie die Feder durch Ziehen der Kette an und hangen Sie den Ring der Kette am Zapfen des inneren Rohrdurchgangsflansches ein (Abb. 20).
m. Schneiden Sie die überschüssigen Kettenglieder mit einer Schneidzange ab.

Es dürfen nur die mitgelieferten Roste beziehungsweise Roste(F), welche dieselben Eigenschaften gewährleisten, verwendet werden.

2.4.4 - Vorbereitung zum Anschluss der Luftungsleitungen

Im Fall der Verwendung der 162-mm-Rohre ist die Entfernung eines Teils der rückseitigen Abdeckung nicht auszufahren. Bei Verwendung von Bohrungen mit 202 mm ist wie folgt vorzugehen:

a. Mit einer Zange die vorgestanzten Teile aus der hinteren Abdeckung Herausbrechen (Abb. 21-A).
b. Anschließlich mit der Hand den zu entfernenden Teil der Abdeckung vor- und zurückbiegen, bis der restliche vorgestanzierte Teil abbricht (Abb. 21-B).
c. Mit einem Cutter den in der Öffnung eventuell verbliebenen überflüssigen Dammstoff abschreiben (Abb. 21-B).

2.4.5 - Positionierung des Geräts auf dem Ankerbügel

An den zuvor ausgeführten Bohrlochern (siehe Abb. 6) die Halterungsbügel (L) mithilfe der im Lieferumfang enthaltenen Dubelschrauben (E) an der Wand befestigen (Abb. 22a).

Nachdem kontrolliert wurde, dass: die Befestigungsbügel fest in der Wand verankert sind, die Vorbereitungen (sofern erforderlich) für den elektrischen Anschluss und den Kondensablass getroffen wurden, kann die Klimaanlage eingehängt werden.

DE-25

Wie folgt vorgehen:

a. Klebestreifen (A) anbringen, um Bezüge für die Aufhängepunkte des Geräts zu erhalten (Abb. 22b). Das Klebeband kann abgenommen werden, sobald das Gerät an der Wand eingehängt ist.
b. Die Klimaanlage an den Seiten des Sockels anheiten und sie in die Bugel (L) einhängen (Abb. 23).

Um den Einhängevorgang zu erleichtern, den Unterveril des Geräts leicht zu sich kippen.

• Für den elektrischen Anschluss und die Befestigung der Kondenswasserablaufleitung ist das Gerät mittels eines Holzsche-tes o. ä. in einem entsprechenden Abstand von der Wand zu halten (siehe Abb. 24).

• Nach Beenden dieser Arbeitsgänge ist zu überprüfen, dass sich hinter der Rückwand des Gerätes, vor allem im Bereich der Luftsein- und -austrittsleitungen, keine Schlitze gebildet haben (die als Isolierung dienende Dichtung muss gut an der Wand anliegen).

24

DE-26

2.5 - ELEKTRISCHER ANSCHLUSS

Das Gerät ist mit einem Stromkabel mit Strecker ausgestattet (Anschluss vom Typ Y). Bei Verwendung einer Steckdose in der Höhe des Geräts muss nur der Stecker eingeführt werden.

Vor dem Anschluss der Klimaanlage sind folgende Bedingungen: Sicherzustellen:

Die Spannings- und Frequenzwerte der Stromversorgung stehen in Übereinstimmung mit den Angaben auf dem Typen schild des Gerätes.
Die Versorgungsleitung ist mit einem wirksamen Erdschluss ausgestattet und korrekt für die maximale Stromaufnahme des Klimagerätes bemessen (Mindestkabelquerschnitt gleich 1,5 mm2).
- Das Gerät wird ausschließlich über eine zum mitgelieferten Stecker passende Steckdose gespeist.

Die eventuelle Auswechselung des Versorgungskabels ist ausschließlich durch den technischen Kundendienst von autorisiert oder Personal mit entsprechender Qualification auszuführen.

Am Stromnetz des Gerätes ist eine geeignete allpolige Trennvorrichtung in Übereinstimmung mit den nationalen Installationsregeln vorzusehen. In jedem Fall ist es notwendig sicherzustellen, dass die elektrische Stromversorgung mit einer geeigneten Erdung und angemessenen Schutzvorrichtungen gegen Überlasten und/oder Kurzschlüsse aus-gestattet ist (es empfeht sich eine verzögerte Schmelzsicherung vom Typ 16 AT oder andere Vorrichtung mit gleichwertigen Funktionen).

Es ist möglich, den Anschluss der Stromzufuhr mittels eines unter Putz verlegten Kabels in der, in der Installationsschablone angegebenen Stellung vorzunehmen (empfohlener Anschluss für Geräteinstallationen im oberen Bereich der Wand).

Um jegliche Gefahr von Stromschlagen zu vermeiden, muss der Hauptschalter vor der Vornahme von elektrischen Anschlüssen und jedem Wartungseingriff am Gerät getrennt werden.

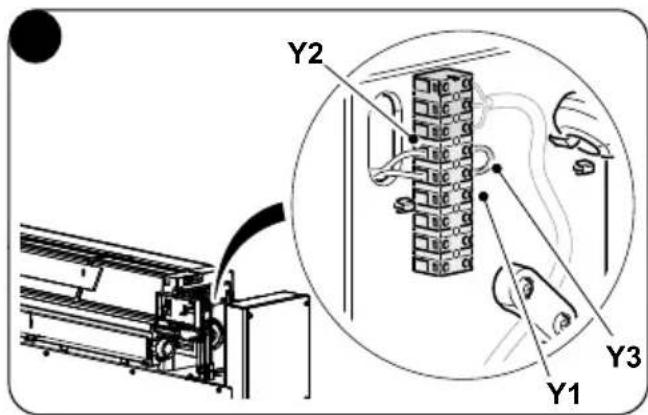

Um das Versorgungskabel auszutauschen, wie folgt, vorgehen:

a. Die Luftklappe (1) drehen und die drei Schrauben (1b) entfernen (Abb.25a).Das Luftansauggitter (3) anheben und die zwei Schrauben (3a) entfernen (Abb. 25).
b. Die Verkleidung (6) abnehen.
c. Die Klemme der Kabeldurchführung (J1) und die Schrauben der Kabelbefestigung an der Klemmleiste (J2) abschrauben (Abb. 26).
d. Das vorhandene Kabel Herausziehen und das neue Kabel auf dem gleichen Weg einfahren.
e. Die drei Kabelpole an der Klemmenleiste (J2) blockieren und die Schrauben anziehen.
f. Das Kabel mit der Klemme blockieren (J1).
g. Die Verkleidung (6) des Geräts erneut anbringen.

Der oben aufgeführte Eingriff ist von Fachpersonal im Besitz der gesetzlich vorgesehenen Befährung auszuführen.

2.6 - KONFIGURIERUNG MITTELS BEDIENFELD

Zur Änderung der Konfigurationen, wie folgt, vorgehen:

a. Den Stecker in die Steckdose zur Versorgung des Klimagerats stecken und sich vergewissern, dass sich these im Stand-by-Modus befindet.
b. Die Taste MODE etwa 10 Sekunden lang drücken, bis das Display den Parameter anzeigt.
c. Die Tasten 1 + " oder 2 - " drucken,um den einzustellenden Wert des Parameters auszuwahlen (von P0 bis P4).
d. Die Taste MODE etwa 2 Sekunden lang drucken, bis der Parameter blinkt.
e. Die Tasten ^一 + ^一 oder "drucken, um den gewünschten Wert auszuwahlen.
f. MODE drücken, um den gewünschten Wert zu bestätigen.
g. Die Taste Stand-by drücken oder etwa 20 Sekunden abwarten, um die Prozedur der Parameterkonfigurierung zu verlassen.

2.6.1 - Konfigurierung der Elektronik für niedrige oder hohe Wandinstallation

Das Gerät kann sowohl am unteren Teil der Wand (nahe des Fußbodens) als am oberen Teil der Wand (nahe der Decke) installiert werden.

Um die Luftverteilung und den Raumkomfort zu optimieren, kann der Luftstrom verändert werden, dazu die Position der Klappen am Luftauslass ändern.

Die Konfiguration in Deckennähe bewirkt im Heizmodus eine automatische Korrektur der Raumtemperatur um 3^ .

Um eine einwandfrei Funktionseise zu gewährleisten, muss bei jeder Konfigurationsänderung der Luftklappen, auch die Konfiguration der Elektronik verändert werden.

Bei der Konfigurierung der niedrigen oder hohen Wandinstallation zeigt das Display an.

Um die gewünschte Konfiguration einzustellen, die zuvor beschrieben Prozeduren ausführren und zwischen dem Parameter (für Deckeninstallation) oder (für Bodeninstallation) wahren.

2.6.2 - Konfigurierung Energy boost/ System enable

Der auf der Klemme der Hauptplatine (Y1) befindliche Eingang (Y2) kann verwendet werden, um die Funktionen ENERGYBOOST oder SYSTEM ENABLE des Klimagerats zu aktivieren (Abb. 27).

Bei der Konfigurierung des Kontaks Energy boost oder System enable zeigt das Display an. Der Parameter kann einen Wert von -5 bis +5 aufweisen.

Mit dem Wert PI = 0 , Funktioniert der Eingang als SYSTEM ENABLE.

Öffnet sich der Kontakt, wird das Klimagerät in den Stand-by-Modus versetzt.

Schließt sich der Kontakt, stellt das Klimagerät den vorherigen Betriebszustand wieder her.

Mit dem Wert PI 0 , Funktioniert der Eingang als ENERGY BOOST.

Werte < 0 verringern die Tset in Cooling, indem sie die Leistung des Geräts erhöhen (betragt zum Beispiel Tset = 24^ und Energy boost = -3^ , Funktioniert das Gerät, wie wenn Tset 21^ beträge)

DE-29

Werte> 0 erhöhen die Tset in Heating, indem sie die Leistung des Geräts erhöhen (betragt zum Beispiel Tset=24°C und Energy boost = 3°C, Funktioniert das Gerät, wie wenn Tset 27°C betrüge)

Um das Gerät bei Aktivierung einer der beiden Funktionen zu konfigurieren, wie folgt vorgehen:

a. Die Schrauben (3a) und (1b) entfernen und die Verkleidung (6) des Geräts abnehmer (Abb. 25).
b. Die sechs Befestigungsschrauben (X1) entfernen.
c. Den Deckel des Schaltkastens (3a) abnehmer (Abb. 28).
d. Von der Schraubklemme (Y2) die mitgelieferte Brücke (Y3) entfernen (Abb. 29).
e. Den Deckel des Schaltkastens (3a) erneut mittels der sechs Schrauben (X1) verschreiben.
f. Die vordere Abdeckung des Gerats erneut anbringen.

Der Eingang muss durch einen sauberen, potentialfreien Kontakt gesteuert werden.

Ein nicht längeres Kabel als 10m verwenden.

2.6.3 - Konfigurierung Input setting

Bei der Konfigurierung des offenen oder geschlossenen Kontaks zeigt das Display an. Um die gewünschte Konfiguration einzustellen, die zuvor beschriebenen Prozedu-ren ausführren und zwischen dem Parameter (geschlossener Kontakt) oder (offener Kontakt) wahren.

2.6.4 - Konfigurierung der Maßeinheit der Temperatur

Bei der Konfigurierung der Maßeinheit der Temperatur zeigt das Display an. Um die gewünschte Konfiguration einzustellen, die zuvor beschrieben Prozeduren ausführten und zwischen dem Parameter (Celsius) oder (Fahrenheit) wahren.

2.6.5 - Konfigurierung Wärmpumpe / nur kalt / nur warm

Bei der Konfigurierung der Betriebsweise des Geräts zeigt das Display an. Um das Gerät derart einzustellen, dass es sowohl im Kuhl- wie im Heizbetrieb lauft, die Konfiguration „HP" (heat pump) auswahlen.

Um das Gerät derart einzustellen, dass es nur im Kühlbetrieb lauft, die Konfiguration „CO" (cooling only) auswahlen.

Um das Gerät derart einzustellen, dass es nur im Heizbetrieb lauft, die Konfiguration "HO" (heating only) auswahlen.

3-BEDIENUNG

3.1 -WARNHINWEISE

Die Installation und der elektrische Anschluss des Geräts sind durch Fachpersonal mit den gesetzlich vorgeschriebenen Qualifikationen auszuführen. Die Installationsanweisungen sind im entsprechenden Abschnitt in this dem Handbuch enthalten.

Der aus den internen und externen Gittern austretende Luftstromarfweder durch Gegenstände noch durch Bauteile jeder Art (Möbel, Gardinen, Pflanzen, Laubwerk, Rolläden, usw.) behindert werden.

• Zur Vermeidung von großen Schäden an den äußerten Teilen darfas das Gehäuse auf keinen Fall als Sitz- oder Ablagefläche benutzt werden.

• Bewegen Sie die Luftaustrittsklappe nicht manuell; hierzu ist die Fernbedienung zu verwenden.

• Sollte aus dem Gerät Wasser austreten, ist diese sofort auszuschalten und vom Stromnetz zu trennen. Setzen Sie sich mit der nachstgelegen den Kundendienstelle in Verbindung.
• Im Modus "Heizung" erfolgt ein regelmäßiger Abtauvorgang des inneren Wärmetauschers (Verflüssigers), da sich auf der Oberfläche Eis bilden kann. In thisum Fall arbeitet das Gerät während weiter, noch gibt es keine Warmluft an den Raum ab. Diese Phase kann drei bis hochstens zehn Minuten nauern.
• Den Luftfilter, wie im entsprechenden Kapitel beschreiben, in regelmäßigen Zeitabständen reinigen (5.1.2).

Das Gerätarf nicht in Räumen installiert werden, in denen sich explosive Gase bilden oder in denen Feuchtigkeits- und Temperaturwerte, die in der Installationsanleitung angegebenen Grenzwerte überschreiben, vorhanden sind.

3.2 - BESCHREIBUNG DER ANZEIGEKONSOLE

Im oberen rechten Teil des Geräts befinden sich Tasten und LED, deren Funktion nachstehend beschrieben werden.

Tasten

Vor der Vornahme der folgenden Schritte, eine beliebige Taste drücken, um die Anzeigetafel freizuschalten.

• Erhöhung der gewünschten Temperatur (hochster einstellbarer Wert 30°C/86F).
  Verringerung der gewünschten Temperatur.

(Geringster einstellbarer Wert im Heizmodus 16^ / 61F , im Kuhlmodus 18^ / 64F ).

Aktivierung bzw. Deaktivierung (Stand-by) des Klimagerats und Wahl der Luf-tergeschwindigkeit.

• Kurze Berührung, um die gingste, mittlere, hochste oder automatische Geschwindigkeit zu wahlen.
• Lange Berührung zur Aktivierung bzw. Deaktivierung (Stand-by).

MODE Wahl des Betriebsmodus und Einstellung der Parameter

• Kurze Berührung (länger als 2 Sekunden), um den Betriebsmodus Lüfter, Kühlen, Heizen zu wahlen

• Lange Berührung, um die Parameteinstellung freiizugeben, wenn in Stand-by

• und - Gleichzeitig mindestens 5 Sekunden lang drücken, um die Tastatur frei-zugeben bzw. zu sperren

und MODE Gleichzeitig und lang (mindestens 5 Sekunden) drücken, um die Meldung Filter verschmutzt zurück zustellen

Anderes

IR Infrarot-Empfänger

B Akustischer Melder

BETRIEBSBEDINGUNGEN	DISPLAY(weiß)	LED1Modus(rot/blau)	LED5Timer(weiß)
Stand-by OFF OFF	OFF
Kühlmodus	18÷30°C/64÷86F	BLAU	X
Heizmodus	16÷30°C/61÷86F	ROT	X
Entfeuchtungsmodus	--	BLAU	X
Lüftermodus	--	OFF	X
Automatik-Modus	R	X	X
Parameter Konfigurierung hohe oder niedrige Wand	PQ	OFF OFF
Deckeninstallation	LP	OFF OFF
Bodeninstallation	dO	OFF OFF
Input setting	P2	OFF OFF
Öffnung Kontakt Energy Boost bzw. System Enable	nc	OFF OFF
Schließung Kontakt Energy Boost bzw. System Enable	no	OFF OFF
Input setting	RP	OFF OFF
Filter verschmutzt	F1	X	X
ON (*) = Angeschlossen

3.3 - BENUTZUNG DER FERNBEDIERUNG

Mit der mit dem Klimagerät mitgelieferten Fernbedienung konnen Sie das Gerät bequem bedieren. Gehen Sieittehr sorgfältig mit der Fernbedienung um, insbesondere:

• sollte sie nicht nass gemacht werden (nicht mit Wasser reinigen oder in den Regen legen).
• scarf sie nicht fallen gelassen werden oder hefty Stöße erleiden.
• davon sie nicht direkter Sonneneinstrahlung ausgesetzt werden.

Die Fernbedienung arbeitet mit Infrarot-Technologie.

• Wahlend des Gebrauchs dürfen zwischen der Fernbedienung und dem Klimagerät keine Hindernisse vorhanden sein.
• Werden in der Höhe des Klimagerates auch andere Geräte mit Fernbedienung benutzt(TV, Stereoanlagen usw.), kann es zu Interferenzenkommen mit dem daraus folgenden Verlust des gesendeten Signals.
• Elektronische Lampen und Leuchtstofflampen konnen die Übertragung von der Fernbedienung zum Klimagerät stären.
• Wird die Fernbedienung längerere Zeit nicht benutzt, sind die Batterien herauszunehmen.

DE-33

• Das Display der Fernbedienung erlischt nach einigen Sekunden der Nichtbenutzung, um es wieder zu aktivieren, drücken Sie eine beliebige Taste.

3.3.1 - Die Fernbedienung wird ohne Zum ordnungsgemäßen Einlegender Batterien:

a. Die Klappe des Batteriefachs abziehen.
b. Die Batterien ins Batteriefach einlagen.

Die auf dem Boden des Batteriefachs angezeigte Polarität ist strikt einzuhalten.

c. Klappe wieder korrekt schlieben.

3.3.2 - Austausch der Batterien

Sobald das Display der Fernbedienung nicht mehr klar zu sehen ist oder es nicht mehr möglich ist, damit die Einstellungen des Klimagerats zu ändern, sollen den Batterien ausgetaucht werden.

Es sind immer neue Batterien zu verwenden, und beiden Batterien sind gleichzeitig auszubauschen. Die Verwendung alter Batterien oder Batterien verschiedene Typs können die Funktionseise der Fernbedienung beeinträchtigen.

Die Fernbedienung Funktioniert mit zwei 1,5V Alkalibatterien (Typ AAA.LR03) (Abb. 31). Nach dem Wechseln der Batterien muss die Uhrzeit der Fernbedienung wieder eingestellt werden.

Wenn die Batterien leer sind, müssen sie jeweils(aa) ausge-tauscht und den vorgesehenen Sammelbehältern zugefuhrt oder gemäß den ortlichen Vorschriften entsorgt werden.

• Wird die Fernbedienung für ein paar Wochen oder länger nicht benutzt, behmen Sie die Batterien hereaus. Etwaige Leckagen der Batterien können die Fernbedienung beschädigen.
• Bei normalem Gebrauch beträgt die durchschnittliche Lebensdauer der Batterien ca. sechs Monate. Bei Ertönen des „Piepsignals" beim Empfang der Fernbedienung des Innengerats oder wenn die Sendeanzeige an der Fernbedienung nicht leuchtet ist es Zeit, die Batterien auszutauschen.

Die Batterien nicht aufladen oder auseinander nehmen. Die Batterien nicht ins Feuer werfen. Sie können Feuer fangen oder explodieren.

Tropf die Batterieflüssigkeit auf Haut oder Kleidung muss sie mit sauberem Wasser gründlich abgewaschen werden. Die Fernbedienung nicht mit Batterien benutzen, an denen bereits Leckagen aufgetreten sind. Die in den Batterien enthaltenen Chemikalien können Verbrennungen oder andere Gesundheitsrisiken hervorrufen.

DE-34

3.3.3 - Position der Fernbedienung

Die Fernbedienung in einer Position halten, aus der das Signal den Empfänger des Geräts erreicht (max. Abstand ca. 8 Meter - bei vollen Akkus) (Abbildung 32). Durch Hindernisse (Möbel, Vorhänge, Wände, usw.) zwischen der Fernbedienung und dem Gerät wird die Reichweite der Fernbedienung reduziert.

3.4 - BESCHREIBUNG DER FERNBEDIERUNG

Die Fernbedienung fungiert als Schnittstelle zwischen dem Benutzer und dem Klimagerät. Daher ist es sehr wichtig, mit allen Funktionen, den verschiedene Steuerbefehlen und den angezeigten Symbolen vertraut zu sein.

3.4.1 - Beschreibung der Tasten der Fernbedienung (Abb. 33)

B1 Aktivierung/Deaktivierung (Standby) des Gerats
B2 Lüftergeschwindigkeit erhöhen
B3 Lüftergeschwindigkeit senken
B4 Wahl des Betriebsmodus - Kuhlung >Heizen >Luftung > Entfeuchtung > Automatik
B5 Aktivierung bzw. Deaktivierung des Einsatzens des Geräte-Displays
B6 Gewünschte Temperatur erhöhen
B7 Gewünschte Temperatur senken
B8 Aktivierung/Deaktivierung der Funktion Schwingung der Lustaustrittsklappe (Flap)
-- Wahl der gewündsten Einheit ^ C /°F; gleichzeitig die Tasten B6-B7 drucken

DE-35

3.5 - BESCHREIBUNG DER FUNKTIONEN DER KLIMANANLAGE

3.5.1 - Allgemeine Einschaltung und Betriebssteuerung

• Kann die Anlage über die Fernbedienung gesteuert werden.
  Zur Sendung von Befehlen an Gerät ist der vordere Teil der Fernbedienung in Richtung der Konsole des Gerätes selbst zu halten.
  Das Gerät gibt einen Piepton aus, wenn es einen Befehl empfangt.
• Der Höchstabstand, bei dem der Empfang der Befehle möglich ist, beträgt etwa 8m (mit vollen Akkus).

3.5.2 - Einsatzen/Ausschalten des Gerätes

Die Taste B1 auf der Fernbedienung drücken, um die Klimaanlage zu aktivieren bzw. zu deaktivieren (Stand-by).

Das Steuersystem des Geräts ist mit einem Speicher ausgestattet, davon gehensamttliche Einstellungen beim Abschalten des Geräts nicht verloren.

Bei längerem Stillstand muss das Gerät ausgeschelt werden, indem der Hauptschalter ausgeschelt oder der Netzstecker ausgesteckt wird.

3.5.3 - Betrieb im alleinigen Modus „Kuhlungsbetrieb“

• In dieser Funktion wird der Raum entfeuchtet und gekühlt.
• Um diesen Betriebsmodus zu aktivieren, mehrmals die Taste B4 auf der Fernbedienung drücken, bis die LED 1 blau aufleucht et und das Display die eingestellte Temperatur anziegt.
• In dieser Betriebsart ist es möglich, die gewünschte Temperatur und die Ventilatorgeschwindigkeit einzustellen. Nach (maximal) drei Minuten ab Aktivierung dieser Betriebsart startet der Kompressor, und das Gerät beginnt mit der Kaltluftabgabe.

3.5.4 - Betrieb im alleinigen Modus „Entfeuchtungs“

• Bei Verwendung dieser Betriebsart entfeucht das Gerät die Umgebung.
  Die Aktivierung dieser Funktion ist demnach besonderss für die Zwischensaison geeignet, d.h. an regenerischen Tagen mit einerzarangenehmen Temperatur, noch mit einer Luftfeuchtigkeit, die als storend empfunden wird.
• In dieser Betriebsart werden sowohl die Einstellung der Raumtemperatur als auch die Einstellung der Ventilatorgeschwindigkeit, die stets der Mindestgeschwindigkeit entspricht, ignoriert.
• Es verschwindet dazu vom Display der Fernbedienung und des Bedienfels jeder Angabe der Temperatur und der Geschwindigkeit des Lüfters.
• Um diesen Betriebsmodus zu aktivieren, mehrmals die Taste B4 auf der Fernbedienung drücken, bis die LED 1 blau aufleuchtet.
• In diesen Modus arbeitet das Gerät auf intermittierende Weise.

3.5.5 - Betrieb im alleinigen Modus „Belüftungs“

• Beim Einsatz dieser Betriebsart übt das Gerät keinerlei Wirkung,:weder auf die Temperatur, noch auf die Luftfeuchtigkeit im Raum, aus.
• Um diesen Betriebsmodus zu aktivieren, mehrmals die Taste B4 auf der Fernbedienung drücken, bis das Display eine der drei einstellbaren Geschwindigkeiten anziegt (HI, ME, LO).

3.5.6 - Betrieb im alleinigen Modus „Wellness" (Automatik)

• In this Modus, je nach Raumtemperatur wird automatisch die Temperatur der Anlage und die Geschwindigkeit des Lüfterrads entsprechend der eingestilten Temperatur reguliert (mit Ausnahme des Entfeuchtungsbetriebs).
• Um diesen Betriebsmodus zu aktivieren, mehrmals die Taste B4 auf der Fernbedienung drücken, bis das Display das Symbol „R“ anzeigt.

3.5.7 - Betrieb im alleinigen Modus „Heiz“

• Wird diese Betriebsart gewählt, heizt das Gerät den Raum.
  These Funktion steht nur bei den Modellen mit Wärmpumpe (HP) zur Verfügung.
• Um diesen Betriebsmodus zu aktivieren, mehrmals die Taste B4 auf der Fernbedienung drücken, bis die LED 1 rot aufleucht und das Display die eingestellte Temperatur anziegt.
• In dieser Betriebsart ist es möglich, die gewünschte Temperatur und die Ventilatorgeschwindigkeit einzustellen. Nach (höchstens) drei Minuten ab der Aktivierung des Modus lauft der Verdichter an und das Gerät beginnnt mit der Heizung.

Das gerät führt in regelmäßigen zeitabständen einen abtauvorgang des wärmeauschaers durch. Wahrend dieser phase gibt das klimagerät keine wärme an den raum ab, auch wenn die verschieden internen bauteile, mit ausnahme des raumluftgebläses, eingeschaltet bleiben. Bei niedrigen außentemperaturen konnte, nachdem das gerät mit der fernbedienung eingeschaltet wurde, eine zeitverzögerung beim übergang zur durchschnittlichen oder zur hochsten geschwindigkeit auftreten. Analoge verzögerungen konnen bei aktivierung der schwingung des beweglichen abweisers auftreten. Nach dem ausschalten der einheit bleibt der innenvi-tator für sekunden in betrieb: nach ablauf dieser zeit schaltet der ventilator ab und beiden luftklappen schliessen sich.

3.5.8 - Kontrolle der Luftstromrichtung

Die Taste B8 auf der Fernbedienung drücken, um die ständige Schwingung der Luftaustrittsklappe (1) zu aktivieren bzw. zu deaktivieren.

DE-37

• Ist die ständige Schwingung eingeschaltet, erhögt ein weiteres Drücken der Taste B8 die Sperre der Luftklappe, so dass die gewünschte senkrechte Stellung für den Luftfluss erhalten wird.

Stellung der beweglichen Luftklappe damit niemals von Handerzwungen werden.

3.5.9 - Kontrolle der Ventilatorgeschwindigkeit

• Die Steuerung der Lüftergeschwindigkeit erfolgt mittels der Tasten B2 (Steigerung) - B3 (Verringerung).
• Je hörher die eingestellte Drehzahl ist,esto betterist die Leistungsfähigkeit des Gerätes,aberdesto hörherist auch der Gerauschpegel.
• Bei Einstellung der Automatikwahr regelt der Bordmikroprozessor automatisch die Geschwindigkeit und hält diese der Abweichung zwischen der erfassten Raumtemperatur und der Einstelltemperatur entsprechend hoher.
• Je mehr sich die Raumtemperatur der eingestellen Temperatur nähert, desto mehr verringert sich die Geschwindigkeit automatisch.
• Im Entfeuchtungsmodus ist die Geschwindigkeitskontrolle nicht möglich, da das Gerät ausschließlich bei niedriger Geschwindigkeit arbeiten kann.

3.5.10 - Zurücksetzen samtlicher Funktionen der Fernbedienung

Bei einem Akkutausch oder kurzfristiger Entfernung derselben werden samsliche Einstellungen der Fernbedienung zurückgesetzt. Dadurch werden alle in der Fernbedienung gespeicherten Zeiteinstellungen des Timers gelöscht und die Fernbedienung besteht alle Werkseinstellungen wieder her.

3.5.11 - Verwaltung des Gerätes, wenn die Fernbedienung nicht zur Verfügung besteht

Für den Fall des Verlusts der Fernbedienung, des Versiegens der Akkus oder einer Betriebsstörung derselben, kann das Klimagerät mit den Tasten am Gerät bedient werden.

3.6 - TIPPS ZUM ENERGIESPAREN

Nachstehend ein paar einfache Tipps zur Reduzierung des Verbrauchs:

Die Filter stets sauber halten (siehe Kapitel Wartung und Reinigung).
- Turen und Fenster in den zu klimatisierenden Räumen geschlossen halten.
- Ungehinderte Sonneneinstrahlung in den Raum verhindern (z.B. Vorhänge zuziehen, Fensterläden schlieben, Rolläden herunterfahren).
- Die Luftströmungswege (Ein- und Ausgang) der Einheiten nicht verstopfen;这点chsmälert nicht nur die Anlagenleistung, sondern beeinträchtigt auch den korrekten Betrieb und sorgt fur möglichere irreparable Schäden an den Einheiten.

4 - FUNKTIONEN UND ZUBEHÖR

4.1 - MODBUS RTU RS485

Die Kommunikationsschnittstelle ermöglich dem Klimagerat, folgende Funktionenauszufahren:

• Steuerungen an das Gerät zu senden,)\ genau wie die Fernbedienung.
  An das Klimagerät eine andere, von einem an der Wand montierten Thermostaten abgelesene Raumtemperatur zu senden.
• Den Betriebszustand des Geräts zu erkennen und zu konfigurieren.
• Verhaltensfehler des Geräts zu beseitigen.
  Den Lüfter und alle Lasten des Geräts manuell zu steuern.

Alternative zur Verwendung des Steckers kann unmittelbar das Schwarze Kabel (A) und das grün Kabel (Signal B) benutzt werden.

4.1.1 - Anschluss MODBUS RTU RS485

Umdas Gerat an den MODBUS RTURS485 anzuschreiben, wie folgt, vorgehen:

a. Die Verkleidung (6) des Gerats abnehmer.
b. Das MODBUS-Kabel (6a) am Anschluss (6b) anschließen.
c. Das MODBUS-Kabel (6a) am USB-Kabel anschließen.
d. Das USB-Kabel an einem PC anschließen.
e. Die Verkleidung (6) des Geräts erneut anbringen.

5 - WARTUNG UND REINIGUNG

Vor dem Durchführung von Wartungs- und Reinigungsmaßnahmen stets sicherstellen, dass die Anlage unter Verwendung der Fernbedienung ausgeschelt wurde und der Versorgungsstecker: der Anlage ausgesteckt wurde (bzw. dass der vorgenstete Hauptrennschalter auf „0“ OFF besteht).

DE-39

5.1 - REINIGUNG

5.1.1 - Reinigung des Geräts und der Fernbedienung

Das Gerät und die Fernbedienung mit einem trockenen Tuch reinigen (Abb. 38). Es kann auch ein mit kaltem Wasser angefeuchteter Lappen zur Reinigung des Geräts verwendet werden, falls diese stark verschmutzt ist. Zwischen den Luftteinlass-und Auslassgittern (Abb. 38) saugen.

Zur Reinigung des Geräts keine chemisch behandelten oder antistatischen Lappen verwenden. Weder Benzin, Lösungsmittel, Poliermittel, Lösungsmittel oder Ähnliches verwenden. Diese Produkte können Brüche oder Verformungen der Kunststoffoberfläche verursichen.

5.1.2 - Reinigung des Luftfilters

Um eine wirkungsvolle Filterung der Raumluft und einen einwandfrei Betrieb des Klimagerats zu gewährleisten, müssen die Luftfilter regelmäßig gereinigt werden. Der Luftfilter befindet sich im oberen Teil des Gerätes.

a. Das Gerät von der Stromversorgung trennen.

b. Das Gerät ausschalten und das Schlieben der Ansaugklappe abwarten.

c. Das Luftansauggitter (3) von Hand anheben (Abb. 39).

d. Den vorderen Teil des Filters (F) anheben und diesen leicht zu sichziehen (Abb. 39).

e. Den Filter gründlich waschen und trocknen

f. Den Filter (F) erneut einsetzen, wobei die wichtere Lasche ins Innere des Gitters eingesetzt wird (Abb. 40).

g. Das Luftansauggitter (3) von Hand verschreiben.

Um die Meldung Filter verschmutzt zulöschen, nach dem Anschluss des Klimagerats an das Netz gleichzeitig mindestens 5 Sekunden lang die Tasten Stand-by und MODE auf dem Bedienfeld drücken (Fig.30). Auf diese Weise wird die Meldung Filter verschmutzt gelöscht und die entsprechende Zahlung zurückgesetzt.

DE-40

5.2 - WARTUNG

Wenn das Klimagerät für längerere Zeit nicht genutzt werden soll, sind folgende Maßnahmen durchzuführen:

a. Das Klimagerät stoppen und die Versorgung trennen.
b. Die Batterien aus der Fernbedienungnehmen.

Nehmen Sie diese Maßnahmen nicht eigenständig vor.

5.2.1 - Programmierte wartung

Das von Ihnen gekaufte Klimagerät wurde so ausgelegt, dass die Wartungseingriffe auf ein Minimum reduziert werden.

Die Eingriffe werden entsprechend nur auf die nachstehend beschriebenen Reinigungsarbeiten beschränkt:

• Reinigung und Waschen des Umluftfilters alle 2 Wochen beziehungsweise jedem Mal dann, wenn die rote Anzeige-Led aufleuchtet (vom Anwender durchfuhrbarer Eingriff, siehe Bedienungsanleitung).
• Reinigung des Verflüssigers und des Kondenswasser-Systems.

These Vorgänge sind regelmäßig durch technisch kompetentes Fachpersonal sowie in Zeitabständen durchzuführen, die vom Installationsort und von der Benutzungsintensität abhängen. Je nach Verschmutzungsmenge konnen Sie sich auf die Trockenreinigung beschränken (Ausblasen mit einem Batteriekompressor und vorsichtiges Reinigen der Rippen, ohne diese zu verformen) oder eine gründlichere Reinigung auch mit Waschen und Spezialreinigungsmitteln vornehmen.

5.2.2 - Ablassen des Kondenswassers im Notfall

Sollten im Ablassystem des Kondenswassers Störungen auftreten, schaltet sich das Gerät ab und meldet den Alarmkode 20 auf dem Display auf der Vorderseite des Geräts.

Um das Gerät vorübergehend in Erwartung des Eintreffens des Kundendienstes zu betreiben, kann das enthaltene Wasser mithilfe der nachstehend beschrieben Arbeitssschritte abgelassen werden.

Vor dem Durchführung von Wartungs- und Reinigungsmaßnahmen stets sicherstellen, dass die Anlage unter Verwendung der Fernbedienung ausgeschelt wurde und der Versorgungsstecker: der Anlage ausgestckt wurde (bzw. dass der vorgeschaltete Hauptrennschalter auf „0“ OFF besteht).

DE-41

Die Klappe (5) auf der Unterseite des Gerats öffnen.

a. Entfernen Sie den Stopfen (6a). Achten Sie damit daraufuf, zuerst einen Behältermitausreichendem Fassungsvermögen (mindestens fünf Liter) zur Aufnahme des Wassers zu positionieren (Abb. 43).
b. Nach Behebung des Fehlers übernimmt der Kundendienst den Wiederverschluss des Ableitkanals.

5.3 - DIAGNOSE, ALARME UND STÖRUNGEN

5.3.1 - Diagnose der Störungen

Für den Anwender ist es sehr wichtig, eventuelle Störungen oder Funktionsanomalien in Bezug auf das Gerät unterscheiden zu konnen, die für den Normalbetrieb vorgesehen sind. Die zahligsten Störungen halten sich darüber hinaus leicht einfache Maßnahmen des Benutzer selbst beheben (siehe Abschnitt: 5.3.4 - Störungen und Behelfe).

Für alle anderen Meldungen (siehe Absatz: 5.3.3) ist stets der technische Kundendienst zu benachrichtigen.

Bitte beachten Sie, dass jeder durch nicht autorisiertes Personal vorgenommene Reparaturversuch zum unverzüglichen Verfall jeglicher Garantie führt.

5.3.2 - Funktionale aspekte, die nicht als störungen zu verstehen sind
Während des Normalbetriebs können sich folgende Situationen einstellen:

a. Der Verdichter setzt sich erst nach Ablauf einer gewissen Zeit in Betrieb (ca. drei Minuten ab dem vorherigen Stillstand).

• In der Betriebslogik des Geräts ist eine Verzögerung zwischen einem Stopp und dem anschließenden Neustart des Kompressors vorgesehen, sodass der Kompressor selbst vor zu früigen Starts geschützt wird.

b. Wahlend des Betriebs im Heizmodus der Geräte mit Wärmepumpe erfolgt die Wärmeabgabe eine Minute nach Akti vierung des Kompressors.

• Sollte sich der Ventilator gleichzeitig mit dem Kompressor in Gang setzen, wurde in den ersten Betriebsminuten zu kalte Luft in die Umgebung abgegeben (das von den im Raum Anwesen als störend empfunden werden können), da das Gerät noch nicht im Normalbetrieb arbeitet.

DE-42

5.3.3 -Alarme Anzeigetafel

Sollte einer der Alarme länger als drei Minuten angezeigt werden, dann setzen Sie sich mit dem Kundendienst von Olimpia in Verbindung.

Fehlerkode auf dem Display	Alarmbeschreibung
1	Defekt des Außentemperaturfühlers
2	Defekt des Außentemperaturfühlers der Batterie
3	Defekt des Vorlauftemperaturfühlers
4	Überhitzungsschutz Leistungsplatine
5	Kommunikationsproblem Platine interne und externe Logik
6	Der Kompressor hat einen ungewöhnlichen Start (Phasenverlust, umgekehrte Drehung)
7	Drehgeschwindigkeitsverlust des Kompressors
8	Defekt der Leistungsplatine
9	Stromstörung
10	Zu hohe Außentemperatur der Batterie (im Heizmodus)
11	Ungewöhnlicher Nulldurchgang des Motors des inneren Lüfters
12	EEprom-Störung externe Logik
13	Überhitzungsschutz Vorlauftemperatur
14	Defekt des Raumtemperaturfühlers
15	Defekt des Sensors der inneren Batterie
16	Unterkuhlungsschutz der inneren Batterie (im Kühlmodus)
17	Überhitzungsschutz der inneren Batterie (im Heizmodus)
18	Fehler Feedback-Geschwindigkeit Motor externer Lüfter
19	Fehler Feedback-Geschwindigkeit Motor interner Lüfter
20	Wasserstandsalarm
21	EEprom-Störung interne Logik
22	Kompressorstrom nicht geeignet
24	Außentemperatur zu hoch für den Heizmodus
25	Innentemperatur zu niedrig für den Kühlmodus
26	Kommunikationsfehler zwischen Platine der internen Logik und Treiber
27	Überspannung Bus Treiberplatine
28	Unterspannung Bus Treiberplatine
30	Stromschutz am Kompressor
31	Zu hoher oder zu niedriger Wechselstromschutz externe Platine
32	Wechselstromschutz externe Platine
33	Zu hoher oder zu niedriger Gleichstromschutz Bus
34	Kommunikationsfehler Treiberplatine und Display

DE-43

5.3.4 -Störungen und Abhilfen

Störung Ursache	Maßnahme
Das Gerät startet nicht Strom	mausfall	Warten, bis die Stromversorgung wiederhergestellt ist.
	Das Gerät wurde vom Stromnetz getrennt.	Sicherstellen, dass der Stecker in die Netzsteckdose gesteckt ist.
	Die Sicherung ist durchgebrannt oder der Leistungs-schalter ist eingeschritten.	Die Sicherung ersetzen oder den Leistungsschalter wieder herstellen.
	Die Batterien der Fernbe-dienung sind leer.	Batterien austauschen.
	Möglicherweise ist die mit dem Timer eingestellte Uhrzeit falsch.	Warten oder die Timerein-stellung löschen.
Das Gerät kühlt bzw.heits nicht mehr ausrei-chend	Falsche Temperatureein-stellung.	Temperatur korrekt einst-len. Die Vorgehensweise ist in Kapitel „Gebrauch der Fern-bedienung“ beschrieben.
	Der Luftfilter ist verschmutzt.	Luftfilter reinigen.
	Türen oder Fenster sind offen.	Türen oder Fenster schließen.
	Die Ein-oder Ausgangsluftan-schlüsse des Innen- oder Außergeräts sind blockiert.	Zunachst die Verstopfungbeheben, dass das Gerät neu starten.
	Der 3-Minuten-Schutz des Kompressors wurde aktiviert.	Warten.
	Das Gerät ist im Kühl- oder Heizmodus eingestellt.	Den aktivierten Betriebs-modus auf dem Displayder Fernbedienung kont-rolieren.
Das Gerät faktioniert, je-doch die Anzeigetafel (2)ist immer ausgeschelt.	Das Display wurde auf ausgeschaltet eingestellt.	Von der Fernbedienungaus das Display erneutaktivieren.
Das Gerät faktioniert, je-doch die Tastender Anzeige-tafel (2) Funktionieren nicht.	Die Tastaturspere ist aktiv.	Von der Anzeigetafel dieTastensperre aufheben.
Falls das Problem weiterhin besteht, wenden Sie sich an den nächstenKundendienst. Legen Sie damit detaillierte Angaben zur Störung und zumGerätemodell vor.

0 - INFORMACIONES GENERALES 3

0.1 - SIMBOLOGIA 3
0.2 - PICTOGRAMAS INFORMATIVOS 3
0.3-ADVERTENCIAS GENERALES.. 5
0.4 - NOTAS SOBRE LOS GASES NATURALES 8
0.5- USO PREVISTO 13
0.6-ZONAS DE RIESGO 13

1- DESCRIPCION DEL APARATO 14

1.1- LISTA DE COMPONENTES SUMINISTRADOS DE SERIE 14
1.2 - ALMACENAMIENTO 15
1.3 - RECEPCION Y DESEMBALAJE 15
1.4 - DESCRIPCION DE LOS COMPONENTES DEL APARATO (fig.A) 16

2-INSTALLACION 16

TECHNISCHE KLANTENDIENST

Inhoudsopgave

3.5.6 - Werking enkel "Welzijn" (automatisch)

5.3.4 -Avwmaiec kai luoeic

3.5.6 - Funktion endast i laget "Välbefinnande" (automatisch) 37

0.4 - ANMÄRKNINGAR OM NATURGASER

3.5.6 - Funktion endast i laget "Välbefinnande" (automatisch)
