BEDIENUNGSANLEITUNG DED7712 DEDRA

DE Fliesenschneidemaschine (Keramik) Bedienungsanleitung mit Garantiekarte

Kataloga Nr: DED7712

Nosaukums:

Partijas numurs:

5. Technische gegevens

1. Bilder und Zeichnungen
2. Informationen zur Benutzung der vorliegenden Bedienungsanleitung
3. Benutzungsbestimmungen
4. Benutzungsbeschränkungen
5. Technische Daten
6. Vorbereiten der Inbetriebnahme
7. Anschließen ans Stromnetz
8. Inbetriebnahme
9. Verwendungsbestimmungen
10. Bedientätigkeiten
11. Störungen selbstständig beheben
12. Ersatzteile/Schlusshinweise
13. Liste von wichtigeren Teilen zur Zusammenstellungszeichnung
14. Garantiekarte

Konformitätserklärung Gesondertes

Sicherheitshinweise – eine gesonderte

Informationsbroschüre, die dem Gerät beigefügt ist

ACHTUNG

Beim Gebrauch sind immer zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr grundsätzliche Sicherheitsmaßnahmen zu beachten.

Die Bedienungsanleitung ist vor der ersten Inbetriebnahme sorgfältig und vollständig zu lesen. Bewahren Sie bitte die Bedienungsanleitung, Sicherheitshinweise und Konformitätserklärung sorgfältig auf.

Äußerst strenge Beachtung der darin enthaltenen Sicherheitshinweise und Anweisungen wird sich positiv auf die Verlängerung der Lebensdauer Ihrer Fliesenschneidemaschine auswirken.

Die Konformitätserklärung ist als gesondertes Dokument dem Dokument beigefügt. Beim Fehlen der Konformitätserklärung ist mit Dedra Exim Sp. z o.o. Kontakt aufzunehmen.

Kontakt: DEDRA - EXIM GmbH 05-800 Pruszków 3 Maja 8 Straße Telefonnummer. (22) 73-83-777 innere.129,165; fax [phone] E-mail [e-mail] www.dedra.pl

Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungs-anleitung darf ohne schriftliche Einwilligung von DEDRA-EXIM vervielfältigt oder verbreitet werden.

Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu informieren.

Betriebsschild

Verwendete Piktogramme

GEBOT: Die Die Bedienungsanleitung ist zu lesen

GEBOT: Der Augenschutz ist zu benutzen

GEBOT: Der Gehörschutz ist zu benutzen

WARNUNG: Verletzungsgefahr mit der Schneidescheibe

VERBOT: Keine Segmentsägeblätter benutzen

INFORMATION: Dicke des in einem Winkel von 45 zu schneidenden Materials

INFORMATION: Durchmesser des angewandten trennscheibe

INFORMATION: Durchmesser der montageöffnung

INFORMATION: Maximale umlaufgeschwinfigkeit

INFORMATION: Maximale schnittiefe

INFORMATION: ein gerät für nassarbeit

INFORMATION: gewicht des gerätes

INFORMATION: maße des arbeitstisches

2. Informationen zur Benutzung der vorliegenden Bedienungsanleitung Achtung!

Während der Arbeit sind unbedingt die Sicherheitshinweise zu beachten. Die Sicherheitshinweise sind dem Gerät als gesonderte Broschüre beigefügt und sie ist sorgfältig aufzubewahren, Bei Übergabe des Gerätes an weitere Nutzer sind auch die Bedienungsanleitung, die Sicherheitshinweise und die Konformitätserklärung mitzugeben. Die Firma Dedra Exim haftet nicht für Unfälle, zu denen es infolge der Nichtbeachtung der Sicherheitsmaßnahmen kommt.

! ACHTUNG! Alle Sicherheitshinweise und die Bedingungsanleitung sind sorgfältig zu lesen. Die Nichtbeachtung der Warnungen und der Anleitung kann einen elektrischen Schlag, Brand und/oder andere ernsthafte Verletzungen zu Folge haben. Alle Bedingungsanleitungen, Sicherheitshinweise und die Übereinstimmungserklärung für zukünftige Bedürfnisse sind aufzubewahren.

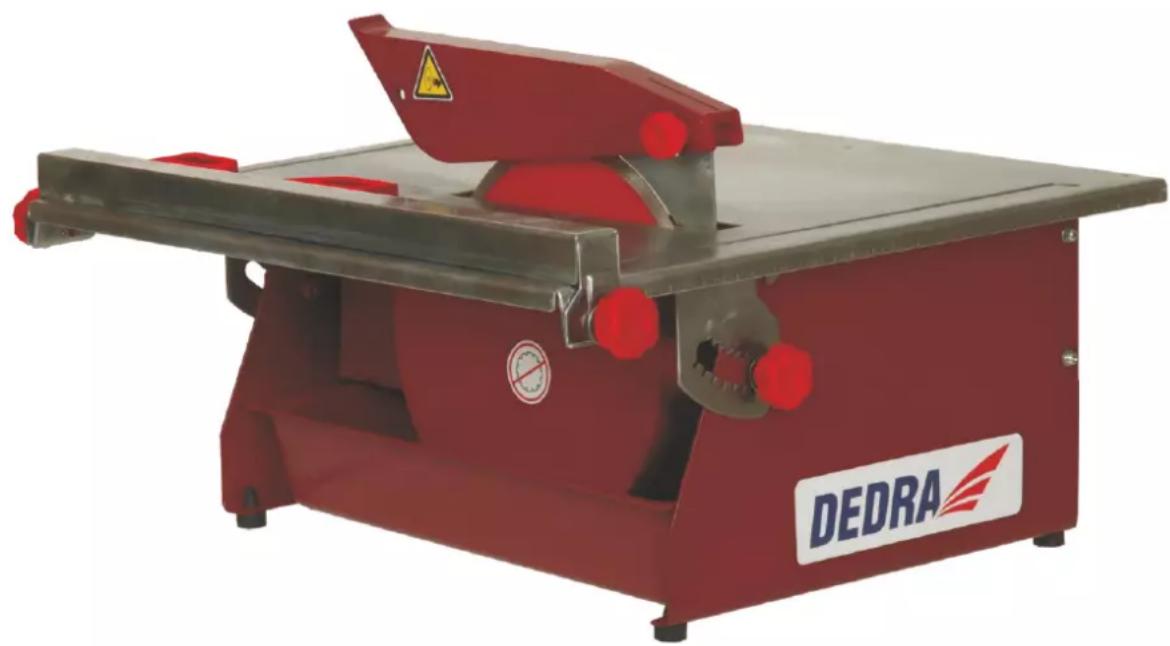

Maschinenbeschreibung (Pos.A)

1. arbeitstisch mit integrierter skala 2. schutzhaube, gegen verspritzen 3. kantenführung 4. winkeleinstellknopf arbeitstisch 5. kühlwasserbehälter 6. diagonalschnittvorrichtung zum diagonalschneiden von quadratischen fliesen

3. Benutzungsbestimmungen

Die technologisch hoch fortgeschrittene Fliesenschneidemaschine mit Diamant-Sägeblatt wurde konzipiert. Staubentwicklung wurde beim Schneiden durch das Nassschneidverfahren (Wassereinsatz) ausgemerzt. Die Maschine bietet Grundschnitte beim Schneiden von Keramikfliesen (Schneiden von Streifen, Diagonal- und Gehrungsschnitt); mehr dazu in der Bedienungsanleitung.

4. Benutzungsbeschränkungen

Die Schneidemaschine zum Schneiden von Keramikfliesen darf ausschließlich unter Beachtung der unten aufgeführten „Betriebs- und Sicherheitshinweise“ (Siehe: Technische Daten) und nur zusammen mit der Sägeblättern, die im Punkt 12 der Anleitung beschrieben sind, verwendet werden. In der Konstruktion und im Bau der Schneidemaschine wurde eine Verwendung zu professionellen/gewerbsmäßigen Zwecken nicht vorgesehen. Die Schneidermaschine ist für Hobbybastler und für den Hausgebrauch vorgesehen. Ebenso unzulässig ist Einsetzen von Trennscheiben, die zum Schneiden von anderen Materialien (wie z. B.: Metall, Holz, Gipskartonplatten) als auch von allen anderen Materialien, die keine Keramikfliesen sind, geeignet sind. Alle Änderungen an der Maschine (Mechanik- oder Elektrostruktur) sowohl etwaige Modifikationen und alle in der Bedienungsanleitung nicht aufgeführten Bedientätigkeiten gelten als rechtswidrig und haben den sofortigen Verlust der Garantieansprüche zur Folge. Nichtbestimmungsgemäße Verwendung oder unsachgemäßer Einsatz der Maschine haben ebenfalls den sofortigen Verlust der Garantieansprüche zur Folge.

5. Technische Daten

Maschinentyp	DED7712
Elektromotor		Einphasenmotor
Betriebsspannung	230 V 50Hz
Nennaufnahmeleistung		450 W
Drehzahl		2950 U/Min
Gewicht	11 kg
Wasserbehälter (Volumen)		1,5 l
Diamant-Trennscheibe ∅		180 mm
Min. Breite Diamantkranz		2,2 mm
Trennscheibe Bohrung ∅		22,2 mm
Max. Werkstückdicke		35 mm
Tischgröße	390mm x 395 mm
Elektrogerät der Klasse	I
Lärmemmission (EN 292-2):
Schalldruckpegel L_pa		91,8 dB(A)
Messunsicherheit K	_LPA 3 dB(A)
Schallleistungspegel L_wa		104,8 dB(A)
Messunsicherheit K	_LWA 3 dB(A)
Schutzgrad vor dem Zugang / Zugangsschutzgrad

-ZULÄSSIGE BETRIEBSPARAMETER

S2 Kurzbetrieb Betriebsdauer 30 Min

Die Maschine ist für den Betrieb nur in verschlossenen Räumen geeignet, die über ein funktions-tüchtiges Ventilationssystems verfügen.

6. Vorbereiten der Inbetriebnahme

Die Maschine ist auf eine flache, ebene Fläche in einem gut beleuchteten Raum zu stellen. Im Maschinengestell sind 4 Löcher, die zum Befestigen von Gummifüßen dienen, die das Aufstellen der Maschine erleichtern. Sorgen Sie dafür, dass die Maschine immer einen kippsicheren Stand hat.

ACHTUNG

Alle Bedientätigkeiten dürfen nur bei gezogenem Netzstecker durchgeführt werden.

Überprüfen Sie, ob bewegliche Teile und Abdeckung des Arbeitswerkzeuges nicht beschädigt sind. Abdeckung des Arbeitswerkzeuges nicht demontieren.

Betrieb mit demontierten Teilen, die für Arbeitssicherheit zuständig sind, ist verboten.

Vergewissern Sie sich von Hand beim Drehen der Trennscheibe, ob das Antriebssystem nicht blockiert ist und ob das Kreissägeblatt keinen Kontakt mit dem Arbeitstisch hat. Das Kreissägeblatt prüfen, ob sie den technisch einwandfreien Betrieb hat (Ohne gerissene Spuren).

Die Halterung der oberen Abdeckung ist so zu positionieren, dass sie exakt im Drehbereich der Diamant-Trennscheibe liegt. Bei Bedarf lockern Sie beide Befestigungsschrauben und justieren Sie die Lage der Halterung nach. Ziehen Sie die Schrauben an.

7. Anschluss an das Stromnetz

Vor dem Anschluss der Maschine an das Stromnetz vergewissern Sie sich, dass die Spannung auf dem Datenschild mit der vorhandenen Spannung übereinstimmt.

Die Versorgungsanlage des Gerätes muss allen grundlegenden Anforderungen an elektrische Installationen entsprechen und die Anforderungen an die Sicherheit der Nutzer erfüllen. Die Parameter des Mindestquerschnitts der Versorgungsleitung und des Mindestwertes der Sicherung wurden in der nachstehenden Tabelle in Abhängigkeit von der Kraft des Gerätes angegeben.

Machinenleistung [W]	Min. Drahtschnitt [mm 2]	Min. Sicherungsgröße Typ C [A]
<700	0,75	6
700÷1400	1	10
1400÷2300	1,5	16
>2300	2,5	16

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Bei Benutzung eines Verlängerungskabels ist auf den Querschnitt der Ader zu achten, er darf nicht geringer sein als der geforderte Querschnitt (siehe Tabelle). Die elektrische Leitung ist so zu legen, dass sie während der Arbeit nicht gefährdet ist, durchgeschnitten zu werden. Beschädigte Verlängerungskabel dürfen nicht verwendet werden

Überprüfen Sie in regelmäßigen Abständen den technischen Zustand des Netzkabels. Nicht am Netzkabel ziehen.

8. Inbetriebnahme

Die Maschine an das Stromnetz anschließen. Zum Einschalten: Ein-/Ausschalter auf „I“ drücken. Zum Ausschalten: Ein-/Ausschalter auf „O“ drücken. Rotierende Trennscheibe schleudert geringe Wassermengen auf den Arbeitstisch. Es ist ein normaler Vorgang, hierdurch ist systematisches Nachfüllen des Kühlwassers notwendig.

9. Verwendungsbestimmungen

Lockern Sie Klemmschrauben (14). Stellen Sie den Parallelanschlag (11) auf den gewünschten Wert ein. Die im Arbeitstisch (2) integrierte Skala erleichtert diese Einstellung. Blockieren Sie die Klemmschrauben (14).

Montieren der Führungsleiste

Nach der Einschaltung führen Sie die Fliese mit ruhiger Hand an die Führungsleiste heran (gegen rotierende Scheibe nicht anschlagen!)

Beim Schneiden üben Sie auf die Fliese einen mäßigen Druck aus. Die Diamantscheibe soll nur geringfügig ihre Drehgeschwindigkeit verlangsamen; gegenüber der Geschwindigkeit ohne Belastung).

Mit Ihrer rechten Hand führen Sie das Werkstück am Parallelanschlag entlang. Mit beiden Daumen Ihrer Hände schieben Sie die Fliese hinter den Rand. (Foto B.)

Fliesenfasen 45°

Lockern Sie 2 Klemmschrauben (27). Kippen Sie den Arbeitstisch. Den Neigungswinkel auf 45° wie im Foto D dargestellt einstellen. Beide Klemmschrauben fest anziehen. Schieben Sie den Parallelanschlag ca. 2 mm gegen die Trennscheibe. Blockieren Sie die Klemmschrauben.

Das Werkstück mit der Vorderseite auf den Arbeitstisch legen. Überprüfen Sie, ob die Trennscheibe die Vorderseite der Fliese nicht schneidet. Bei Bedarf den Parallelanschlag erneut einstellen; korrekte Handstellung wie im Foto D dargestellt. Mit Ihrer rechten Hand führen Sie die Fliese an die Trennscheibe heran, mit Ihrer linken Hand halten Sie die Fliese am Parallelanschlag.

Je nach Bedarf stellen Sie den Neigungswinkel auf den gewünschten Wert ein. Die Fliesenränder können wie erforderlich bearbeitet werden. Üben Sie zunächst einige Probeschnitte, bevor Sie mit Schneiden von Wandfliesen beginnen. Achtung: Beim Fasen von Rändern bei dünnen Fliesen kommt es trotz der korrekten Einstellung der Führung zum Schneiden der Vorderseite der Fliesen durch die Trennscheibe. In diesem Fall führen Sie die Fliese mit beiden Händen und halten Sie sie ein wenig über der Führung.

Diagonalschnitte von quadratischen Fliesen

Die Kantenführung der Maschine ermöglicht Diagonalschnitte bei quadratischen Fliesen. Nutzen Sie dazu die Diagonalschnittvorrichtung.

Stellen Sie den Arbeitstisch in die Position „Waagerecht“. Lockern Sie die Klemmen des Parallelanschlags. Bringen Sie die Diagonalschnittvorrichtung am Parallelanschlag an. Schieben Sie die Fliese wie im Foto D dargestellt. Schieben Sie die Platte der Diagonalschnittvorrichtung

mit Parallelanschlag so, bis die Ecke der Fliese am Kranz der Diamant-Trennscheibe positioniert ist. Auf den beiden im Arbeitstisch integrierten Skalen muss der Parallelanschlag den gleichen Wert zeigen. Der beschriebene Vorgang darf nur an kleinen Fliesen durchgeführt werden.

10. Bedientätigkeiten

Alle Bedientätigkeiten immer bei gezogenem Netzstecker ausführen!

Überprüfen Sie regelmäßig den technischen Zustand Ihrer Fliesenschneidemaschine. Überprüfen Sie die Trennscheiben auf Risse, die auf Bersten hinweisen. Nach dem Arbeitsabschluss reinigen Sie und spülen die Kammer der Trennscheibe gründlich. Beseitigen Sie Schlamm. Zur Demontage der unteren Abdeckung schrauben Sie 2 Schrauben (22) los; dadurch bekommen Sie einen leichten Zugang zur Trennscheibe. Schmieren Sie regelmäßig alle beweglichen Teile mit Maschinenöl (z. B. WD-40

Trennscheibe befestigen/wechseln

Vor dem Anbringen oder Abnehmen der Scheibe ist immer sicherzustellen, dass das Gerät ausgeschaltet ist.

Zum Wechseln der Trennscheibe sind folgende Tätigkeiten auszuführen:

• Kühlwasserbehälter herausnehmen, abdeckungen demontieren
• mit dem 8er Schraubenschlüssel die Motorwelle blockieren
• mit dem 19er Schlüssel schrauben Sie die Klemmmutter (19) losschrauben
• Den Klemmring herunterschieben, die verbrauchte Trennscheibe abnehmen.
  • die neue Trennscheibe montieren und sie festschrauben

- Nach der Montage der neuen Trennscheibe überprüfen Sie den technischen Zustand der Maschine. Die Einstellung der Halterung der oberen Abdeckung kann notwendig sein.

11. Störungen selbstständig beheben

Problem URSACHE Lösung
Maschine funktioniert nicht	Netzkabel ist schlecht angeschlossen oder beschädigt	Kabelstecker in die Steckdose tiefer einstecken, Netzkabel überprüfen.
	Keine Spannung in der Steckdose	Spannung in der Steckdose überprüfen Sicherung überprüfen
	Thermische Motor-Sicherung durch Überlastung ausgelöst	Einige Minuten abwarten, Motor abkühlen lassen
	Beschädigter Schalter Beschädigten Schalter austauschen
	Motor hat keine Leistung; Motor dreht schwer beim Starten, es gibt Geruch verbrannter Isolation	Sofort die Maschine vom Stromnetz trennen, das Gerät an den Service senden
Maschine dreht schwer beim Starten	Trennscheibe wurde durch unsachgemäße Verwendung verformt	Trennscheibe austauschen
	Defekter Anlaufkondensator Gerät an den Service senden
	Beschädigtes Motorlager Gerät an den Service senden
Motor überhitzt Verstopfte Lüftungsschlitze		Lüftungsschlitze reinigen

Sollten vorgeschlagene Lösungen die Störungen Ihrer Maschine nicht beheben, so trennen Sie das Netzkabel von der Maschine und übergeben Sie sie bitte zur Reparatur

12. Vollständige Zusammensetzung des Gerätes/abschließende Bemerkungen

Zusammensetzung (Achtung: in Klammern befinden sich die Nummern auf der Zeichnung)

1. Fliesenschneidemaschine (Keramik),
2. Kantenführung,
3. Gummifüßchen,
4. Diagonalschnittvorrichtung,
5. Trennscheibe
6. Außenabdeckung

Werkzeuge, Zubehör, Teile

Im Lieferumfang der Maschine zum Schneiden von Keramikfliesen befindet sich eine Diamant-Trennscheibe ∅ 180 mm x 25,4 mm Bohrung (durchgehend geschlossener Diamant-Rand). Als Ersatz-Trennscheibe verwenden Sie die DEDRA-Trennscheibe (Katalog Nr. H 1134; Zertifikat B/11/179/2000 von IOS in Kraków). Das Verwenden von Trennscheiben nr anderen Kranzarten als durchgehend geschlossener Rand oder Super-Turbo ist absolut unzulässig.

1. Zusammenstellungszeichnung (Pos. F).

Nummer auf dem Bild Bezeichnung		Anzahl der Stücke	Nummer auf dem Bild Bezeichnung		Anzahl der Stücke
1	Elektromotor 1 22 Klemmscheibe (außen) 1
2	Arbeitstisch 1 23 Befestigungsschraube M12 x 1,5 1
3	Mutter M5	6	24	Außenabdeckung	1
4	Unterlegscheibe	10	25	Unterlegscheibe	12
5	Seitliche Abdeckplatte	2	26	Schraube M4 x 10	16
6	Federnde Unterlegscheibe	4	27	Wasserbehälter	1
7	Abdeckung	1	28	Schraube M5 x 12	5
8	Halterung der Abdeckung	1	29	Fliese	1
9	Klemmschraube M5 x 30	3	30	Gehäuse	1
10	Mutter	4	31	Rahmen des Einschalters	1
11	Federnde Unterlage 8 32	Schraube M4 x 14 5
12	Halterung der Kantenführung (L)	1 33 Ein-/Ausschalter 1
13	Gehäuse der Kantenführung	1	34	Netzkabel mit Zwischenstecker	1
14	Halterung der Kantenführung (P)	1	35	Klemmschraube für Arbeitstisch	4
15	Blende der Kantenführung	2	36	Schraube M6 X 12	2
16	Schraube der Kantenführung (M6)	2	37	Schraube M3 x 13	2
17	Unterlegscheibe der Führungsleiste	2 38		Klemme 1
18	Klemmmutter (M6) der Führungsleiste	2 39		Mutter M3 2
19	Innenabdeckung	1	40	Hinterabdeckung	1
20	Klemmscheibe (innen)	1	41	Schraube M4 x 10 (Flachkopf)	2
21	Trennscheibe	1	42	Gummibeinchen, 4 Stck.	1
21	Tarcza diamentowa	1	42	Nóżki gumowe kpl 4 szt.	1

Garantiekarte

Stempel des Verkäufers

Datum und Unterschrift

Katalognummer:DED7712

Name:

Seriennummer:

Die sich aus der Mängelhaftung ergebenden Rechte des Käufers werden von dieser Garantie weder ausgeschlossen, noch eingeschränkt oder eingestellt.

GARANTIEBEDINGUNGEN

1. Wir garantieren ordnungsgemäßes Funktionieren des Produktes, gemäß den in der Bedienungsanleitung beschriebenen technischen und Verwendungsbedingungen. Auf das Gerät gewähren wir 24 Monate Garantie, gerechnet ab dem Kaufdatum auf dem vorliegenden Dokument. Die Garantie gilt im ganzen Gebiet der Bundesrepublik Deutschland und der EU. Die Adressen der Servicestellen in jeweiligen Ländern sind auf der Seite www.dedra.pl zugänglich. Im Falle, wenn im jeweiligen Land keine Servicestelle vorhanden ist, werden die Garantieverpflichtungen von der Zentralservicestelle erfüllt. Eine Reklamation ist schriftlich während der Dauer der Garantiezeit zu melden.
2. Dem Garanten steht das Recht zur Wahl der Art und Weise der Befriedigung der Garantieansprüche (unentgeltliche Reparierung, Austausch des Produkts gegen ein neues oder Rücktritt vom Vertrag) zu.
3. Die Garantie umfasst ausschließlich Beschädigungen, die während der Garantiezeit entstanden und auf Ursachen, die im verkauften Produkt liegen, oder die durch schlechte Herstellungstechnologie entstandenen Unrichtigkeiten zurückzuführen sind.
4. Die innerhalb der Garantiezeit entdeckten Mängel werden von DEDRA-EXIM nicht später als innerhalb von 14 Werktagen ab Lieferung zur Servicestelle behoben werden. Die Reparaturzeit kann verlängert werden, im Falle wenn die zur Durchführung der Reparatur notwendigen Teile bestellt werden müssen, wovon der Kunde benachrichtigt wird.
5. Das beanstandete Produkt ist an die Verkaufsstelle zu liefern. Die Voraussetzung für die Garantieannahme ist das Vorlegen von
6. der korrekt ausgefüllten Garantiekarte,
7. eines Belegs, der den Einkauf bestätigt und Einkaufsdatum enthält (z.B. Kassenbeleg, Rechnung),
8. Lieferung des kompletten Geräts gemäß dem Punkt „Komplettierung“ in der Bedienungsanleitung.
9. Die Garantie umfasst keine Mängel, die auf folgendes zurückzuführen sind:
10. zweckwidrige Verwendung oder Verwendung zuwider der Betriebsanleitung,
11. Überlastung des Geräts, die zur Beschädigung des Motors, der Elemente der mechanischen Übertragungseinrichtung oder sonstigen Elementen des Geräts führt,
12. Vornahme der Reparaturen durch unbefugte Personen,
13. dokonywania modyfikacji w konstrukcji,
14. mechanische, physische, chemische Beschädigungen oder solche, die durch äußere Einwirkungen und Faktoren oder Verschmutzung der Mikroumwelt verursacht wurden
15. Beschädigungen, die infolge der Montage von falschen Teilen oder Zubehör, Verwendung von falschen Schmierstoffen, Ölen oder Wartungsmitteln entstanden sind.
16. Die Garantie umfasst nicht die üblichen Verschleißteile wie: thermische Sicherungen, elektrographische Bürsten, Antriebsleinen, Keilriemen, Werkzeughalter, Akkus, arbeitende Elemente von Elektrogeräten (Kreissägen, Bohrer, Fräsen usw.)
17. Das Typenschild des Gerätes muss lesbar sein. Das beanstandete Produkt ist vor Transportschäden zu schützen. Soweit möglich, in Originalverpackung liefern.

Erklärung des Käufers

Die Bedingungen der Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

DEDRA EXIM Sp. z o.o. 05-80 0 Prusz ków u l. 3 Maja 8
Tel: [phone]
Fax: (+48 / 2 2) 73-83-779
http://www.dedra.pl
E-mai l: info@ dedra.pl
serwis@ dedra.pl
DED7712
VERMERKE Ü BER AUSGEFÜHRTE REPARATUREN

Lfd. Nr.	Datum der Anmeldung zur Reparatur	Datum der Ausführung der Reparatur	Umfang der Reparatur, Beschreibung der Tätigkeiten	Unterschrift der die Reparatur ausführenden Person
