INSTRUKCJA OBSŁUGI DED7712 DEDRA

PL Przecinarka do płytek ceramicznych Instrukcja obsługi z kartą gwarancyjną

1. Zdjęcia i rysunki
2. Informacje dotyczące korzystania z niniejszej instrukcji obsługi
3. Przeznaczenie urządzenia
4. Ograniczenia użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Podłączanie do sieci
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obsługowe
11. Samodzielne usuwanie usterek
12. Kompletacja urządzenia, uwagi końcowe
13. Wykaz części do rysunku złożeniowego
14. Karta gwarancyjna

Deklaracja Zgodności - oddzielny dokument Instrukcja bezpieczeństwa pracy - broszura dołączona do urządzenia

UWAGA

Podczas pracy urządzeniem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji Obsługi, instrukcji bezpieczeństwa pracy i Deklaracji Zgodności.

Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

Deklaracja Zgodności dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku Deklaracji Zgodności należy skontaktować się z Dedra-Exim Sp. z o.o.

Kontakt: DEDRA - EXIM Sp. z o.o. 05-800 Pruszków ul. 3 Maja 8 Tel. [phone] wew. 129,165; fax [phone] E-mail [e-mail] www.dedra.pl

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukcji Obsługi we fragmentach albo w całości bez zgody DEDRA-EXIM zabronione

Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania

1 2 3 4 5 6 DEDRA

A

Tabliczka znamionowa

Opis zastosowanych piktogramów

NAKAZ: Przeczytaj instrukcję obsługi

NAKAZ: Używać środków ochrony wzroku

OSTRZEŻENIE: zagrożenie zranienia tarczą

ZAKAZ: nie używać pił segmentowych

INFORMACJA: Grubość cięcia pod kątem 45 stopni

INFORMACJA: Średnica stosowanej tarczy

INFORMACJA: Średnica otworu montażowego tarczy

INFORMACJA: Maksymalna prędkość obrotowa

INFORMACJA: Grubość cięcia pod kątem 90 stopni

INFORMACJA: Urządzenie do pracy na mokro

INFORMACJA: Masa urządzenia

INFORMACJA: Wymiary stołu roboczego

2. Informacje dotyczące korzystania z niniejszej instrukcji obsługi

! UWAG

Podczas pracy należy bez względunie przestrzegać wskazówek zawartych w instrukcji bezpieczeństwa pracy. Instrukcja bezpieczeństwa pracy jest dołączona do urządzenia jako oddzielna broszura i należy ją zachować. W razie przekazania urządzenia innej

osobie, proszę wręczyć jej również instrukcję obsługi, instrukcje bezpieczeństwa pracy oraz deklaracje zgodności. Firma Dedra Exim nie odpowiada za wypadki powstałe w wyniku nie przestrzegania wskazówek bezpieczeństwa pracy.

Należy przeczytać uważnie wszystkie instrukcje bezpieczeństwa i instrukcje obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami.

Zachowaj wszystkie instrukcje, instrukcje bezpieczeństwa i deklarację zgodności dla przyszłych potrzeb.

Opis urządzenia (rys. A)

1. stół roboczy 2. osłona bezpieczeństwa i przeciwbryzgowa, 3. prowadnica płytki, 4. nastawnik pochylenia kąta stołu, 5. zbiornik wody chłodzącej, 6. pozycjoner do cięcia płytek wzdłuż przekątnej.

3. Przeznaczenie urządzenia

Przecinarka z tarczową piłą diamentową jest produktem technologicznie zaawansowanym zaprojektowanym do cięcia małych i średnich płytek ceramicznych ściennych lub podłogowych. Zastosowano tutaj system obróbki na mokro z użyciem wody. Dzięki temu w czasie pracy wyeliminowano obecność pyłu. Maszyna pozwala wykonać podstawowe operacje cięcia płytek ceramicznych (cięcie pasów, cięcie wzdłuż przekątnej, ukosowanie krawędzi), które zostały opisane w dalszej części instrukcji.

4. Ograniczenia użycia

Przecinarka do plytek ceramicznych może być użytkowana tylko zgodnie z zamieszczonymi poniżej "Dopuszczalnymi warunkami pracy" (patrz dane techniczne), oraz z piłami tarczowymi opisanymi w punkcie 12 instrukcji. W konstrukcji i budowie przecinarki nie przewidziano zastosowania urządzenia do celów profesjonalnych/zarobkowych. Przecinarka przeznaczona jest dla majsterkowiczów i użytku domowego.

Niedopuszczalne jest montowanie tarcz przeznaczonych do cięcia innych materiałów (metale, drewno, płyty gipsowo-kartonowe itp.). Zabronione jest również cięcie innych materiałów, które nie są płytkami ceramicznymi.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nie opisane w Instrukcji Obsługi będą traktowane za bezprawne i powodują natychmiastową utratę Praw Gwarancyjnych, a Deklaracja Zgodności traci swoją ważność. Użytkowanie niezgodne z przeznaczeniem bądź niezgodne z Instrukcją Obsługi spowoduje natychmiastową utratę Praw Gwarancyjnych oraz utratę ważności Deklaracji Zgodności.

5. Dane Techniczne

Typ maszyny DED7712

Silnik elektryczny	jednofazowy
Napięcie pracy	230 V 50Hz
Moc znamionowa silnika	450 W
Prędkość obrotowa	2950 obr/min
Masa	11 kg
Pojemność zbiornika wody	1,5 l
Średnica piły tarczowej diamentowej	180 mm
Minimalna szerokość wieńca diam.	2,2 mm
Średnica otworu tarczy	22,2 mm
Max. grubość ciętego materiał	90°	35 mm
45°	25 mm
Wymiary stołu roboczego	390mm x 395 mm
Klasa ochronności	I
Emisja hałasu (wg EN 292-2):
Poziom ciśnienia dźwięku L_ma	91,8 dB(A)
Niepewność pomiaru K	3 dB(A)
Poziom mocy dźwięku L_ma	104,8 dB(A)
Niepewność pomiaru K	3 dB(A)
Stopień ochrony przed dostępem	IP20

Tryb pracy S2 30 min

Maszyna może być użytkowana tylko w pomieszczeniach zamkniętych, o sprawnie działającej wentylacji.

6. Przygotowanie do pracy

Maszyna powinna być ustawiona na płaskiej, równej powierzchni, w miejscu dobrze oświetłonym. W podstawie maszyny znajdują się 4 otwory przeznaczone do zamocowania stopek gumowych służących do łatwiejszego ustawienia na podłożu. Maszyna winna być tak ustawiona, by nie mogła się przewrócić w czasie pracy.

! UWAGA

Opisane niżej czynności przygotowawcze należy wykonywać przy wyjętej wtyczce z gniazdka zasilającego.

Sprawdzić czy ruchome elementy i osłona narzędzia roboczego nie są uszkodzone. Nie demontować osłony narzędzia roboczego. Praca ze zdemontowanymi elementami odpowiedzialnymi za bezpieczeństwo pracy jest absolutnie zabroniona. Obracając tarczę upewnić się, czy układ napędowy nie jest zablokowany, oraz czy tarcza nie wchodzi w kontakt z jakimkolwiek elementem stołu. Sprawdzić czy tarcza jest sprawna (bez śladów pęknięć lub innych uszkodzeń) oraz czy nie jest poluzowana w uchwycie. W razie potrzeby dokręcić.

Wspornik osłony górnej powinien tak być ustawiony, by leżał dokładnie w płaszczyźnie wirowania piły tarczowej diamentowej. W razie potrzeby poluzować dwa mocujące go wkręty i prawidłowo ustawić wspornik po czym wkręty dokręcić.

7. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada podanej na tabliczce znamionowej wartości.

Instalacja zasilająca urządzenie powinna być wykonana zgodnie z zasadniczymi wymaganiami, dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz minimalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli.

Moc urządzenia [W]	Minimalny przekrój przewodu [mm2]	Minimalna wartość bezpiecznika typu C [A]
<700	0,75	6
700÷1400	1	10
1400÷2300	1,5	16
>2300	2,5	16

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy.

Okresowo sprawdzać stan techniczny kabla zasilającego. Nie ciągnąć za kabel zasilający.

8. Włączanie urządzenia

Włączyć maszynę do sieci. Przycisk I włącznika służy do uruchamiania maszyny, przycisk O służy do zatrzymania. Wirująca tarcza diamentowa wyrzuca niewielkie ilości wody chłodzącej na stół roboczy. Jest to normalne zjawisko, i dlatego tak ważne jest systematyczne uzupełnianie wody chłodzącej w zbiorniku.

9. Użytkowanie urządzenia

Poluzować śruby zaciskowe (14) a prowadnicę równoległą (11) ustawić na żądany wymiar. Skala umieszczona po obu stronach na powierzchni stołu roboczego (2) ułatwia to zadanie. Zablokować śruby zaciskowe (14).

Montaż prowadnicy

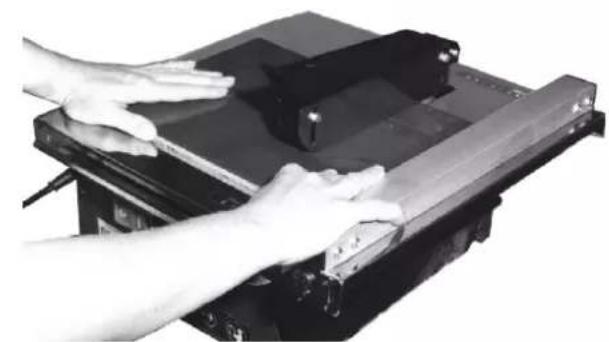

Po uruchomieniu łagodnym ruchem dosunąć płytkę do tarczy (nie uderzać o wirującą tarczę). W czasie cięcia płytkę dociskać niewielką siłą. Wartość jej tak dobieramy, by diamentowa tarcza tnąca tylko w niewielkim stopniu zmniejszała swą prędkość obrotową w stosunku do biegu bez obciążenia.

Prawą ręką prowadzić płytkę wzdłuż prowadnicy równoległej. Kciukami obu rąk popychać płytkę za jej krawędź. zdj. B

Uzupełniać systematycznie ubytki wody chłodzącej.

Fazowanie płytek pod kątem 45 stopni

Poluzować 2 śruby zaciskowe (27) przechylić stół roboczy - na skali nastawnika kąta pochylenia stołu nastawić wartość 45 stopni jak pokazano to na FOT. C. Obie śruby zaciskowe zakręcić. Zbliżyć prowadnicę równoległą na ok 2 mm do tarczy tnącej. Zablokować śruby zaciskowe.

Położyć obrabianą płytkę licem do stołu. Sprawdzić czy tarcza nie będzie cięła lica płytki. W razie potrzeby powtórzyć czynności regulacyjne prowadnicy równoległej. Prawidłowe ułożenie rąk pokazano na FOT. C. Prawą ręką przesuwamy płytkę w stronę piły tarczowej, natomiast lewą utrzymujemy płytkę, na prowadnicy równoległej. W zależności od potrzeb na skali nastawnika kąta możemy ustawiać inne wartości kątowe i odpowiednio obrabiać krawędzie płytek. Przed obróbką płytek które trafią na ścianę radzimy przeprowadzić kilka prób cięcia. Uwaga: w przypadku fazowania krawędzi cienkich płytek - pomimo prawidłowego ustawienia prowadnicy tarcza diamentowa będzie cięła lico płytki. Wtedy należy prowadzić rękami płytkę utrzymując ją nieco nad prowadnicą.

Ciecie płytek kwadratowych wzdłuż przekątnej

Maszyna do cięcia płytek może przecinać płytki kwadratowe wzdłuż przekątnej. Do tego celu należy wykorzystać pozycjoner do cięcia płytek wzdłuż przekątnej.

Ustawić stół w pozycji “poziomo”, poluzować zaciski prowadnicy równoległej. Założyć pozycjoner opierając go o bok prowadnicy równoległej, wsunąć płytkę jak pokazano to na FOT. D. Zestawem złożonym z płytki pozycjonera i prowadnicy równoległej tak manewrować, by naroże płytki znalazło się przy wieńcu diamentowym piły. Na obu skalach stołu roboczego prowadnica równoległa musi pokazywać te same wartości. W przeciwnym razie cięcie nie zakończy się w przeciwległym narożu płytki. Opisaną operację można wykonywać tylko na małych płytkach.

10. Bieżące czynności obsługowe

Bieżące czynności obsługowe prowadzić należy przy wyjętej z gniazdka wtyczce.

Przed każdym uruchomieniem przecinarki weryfikować stan techniczny piły tarczowej. Sprawdzić czy na powierzchni nie ma rys świadczących o pękaniu piły tarczowej. .Po zakończeniu pracy dokładnie oczyszczać i płukać komorę piły tarczowej, usuwać szlam. Aby zdemontować osłonę dolną (20) należy odkręcić dwie śruby (22) wtedy uzyskamy łatwy dostęp do piły tarczowej. Regularnie smarować olejem maszynowym (np. WD-40) wszystkie ruchome części.

Zamocowanie, wymiana piły tarczowej

Przed zakładaniem lub zdejmowaniem tarczy zawsze należy upewnić się, że urządzenie jest wyłączone! Do zakładania i zdejmowania tarczy należy używać załączonego klucza.

W celu wymiany piły tarczowej należy:

• Wyjąć zbiornik wody chłodzącej, zdemontować osłony.
• Zablokować kluczem płaskim 8 wał silnika
• kluczem 19 odkręcić nakrętkę dociskową
• Zsunąć pierścień dociskowy, usunąć zużytą tarczę.
• założyć nową piłę i zamocować ją

- Po założeniu nowej tarczy zweryfikować stan techniczny maszyny, może wymagać regulacji wspornik osłony górnej.

11. Samodzielne usuwanie usterek

PROBLEM	PRZYCZYNA	PROBLEM
Maszyna nie działa.	Kabel zasilający jestźle podłączony lub uszkodzony.	Wcisnać głębiej wtyczkę do gniazdka sprawdzić kabel zasilający.
	W gniazdku nie ma napięcia sieciowego.	Sprawdzić napięcie w gniazdku, sprawdzić, czy nie zadział bezpiecznik.
	Zadział bezpiecznik termiczny silnika skutkiem jego przeciążenia.	Odczekać kilka minut, aby silnik ochłodził się.
	Uszkodzony włącznik.	Wymienić włącznik na nowy.
	Silnik nie ma mocy, rusza z trudem, czuć zapach palonej izolacji.	Niezwłocznie wyłączyć maszynę z sieci, przekazać urządznie do serwisu.
Maszyna rusza z trudem.	Tarcza wygięła się skutkiem niewłaściwego użytkowania.	Wymienić tarczę.
	Kondensator rozruchowy jest uszkodzony.	Przekazać urządznie do serwisu.
	Uszkodzone łożysko w silniku.	Przekazać urządznie do serwisu.
Silnik przegrzewa się.	Zapchane otwory wentylacyjne.	Oczyścić otwory wentylacyjne

Kiedy proponowane postępowanie nie rozwiązuje problemów z funkcjonowaniem Państwa maszyny prosimy uprzejmie odłączyć kabel zasilający, a niesprawny sprzęt przekazać do serwisu.

12. Kompletacja urządzenia, uwagi końcowe

Komplemetacja (uwaga w nawiasach numery na rysunku złożeniowym)

1. Maszyna do cięcia płytek ceramicznych; 2. Prowadnica płytki;
2. Nóżki gumowe 4. Pozycjoner do cięcia wzdłuż przekątnej;
3. Tarcza diamentowa; 6. Oślona bezpieczeństwa

Narzędzia, akcesoria, części

Fabrycznie maszyna do cięcia płytek ceramicznych wyposażona jest piłę tarczową diamentową o średnicy wieńca diamentowego 180 mm, (wieniec diamentowy ciągły) i otworze mocującym 22,2 mm. Jako tarcze zamienne polecamy stosować tarcze DEDRA numer katalogowy H1134 Stosowanie pił tarczowych o innym rodzaju wieńca niż ciągły, lub super turbo jest absolutnie zabronione.

13. Wykaz części do rysunku złożeniowego (rys. F)

Nr na rys	Nazwa części szt Nr na rys	Nazwa części szt
1 Silnik elektryczny kpl. 1 22 Tarcza zaciskowa zewnętrzna 1
2 Stół roboczy 1 23 Nakrętka mocująca M12 x1,5 1
3	Nakrętka M5	6	24	Osłona zewnętrzna	1
4	Podkładka 5	10	25	Podkładka 4	12
5	Płytka osłonowa boczna	2	26	Śruba M4 x 10	16
6	Podkładka sprężysta 5	4	27	Zbiornik wody	1
7	Osłona tarczy tnącej	1	28	Wkręt M5 x 12	5
8	Wspornik osłony	1	29	Płytka mocująca wspornika	1
9	Śruba zaciskowa M5 x 30	3	30	Korpus	1
10	Nakrętka 4	4	31	Ramka włącznika	1
11	Podkładka sprężysta 4	8	32	Wkręt M4 x 14	5
12	Wspornik prowadnicy (L)	1	33	Wyłącznik	1
13	Korpus prowadnicy	1	34	Przewód zasilający z przelotką	1
14	Wspornik prowadnicy (P)	1	35	Pokrętło zaciskowe stołu	4
15	Zaślepka prowadnicy	2	36	Śruba M6 x 12	2
16	Śruba prowadnicy (M6)	2	37	Śruba M3 x 13	2
17	Podkładka spec. prowadnicy 6	2	38	Zacisk przewodu	1
18	Nakrętka zacisk. prowadnicy (M6)	2	39	Nakrętka M3	2
19	Osłona wewnętrzna	1	40	Osłona tylna	1
20	Tarcza zaciskowa wewnętrzna	1	41	Śruba M4 x 10 (łeb płaski)	2
21	Tarcza diamentowa	1	42	Nóżki gumowe kpl 4 szt.	1

Karta Gwarancyjna

Pieczęć sprzedawcy

Data i podpis

Nr katalogowy: DED7712

Nazwa:

Numer seryjny:

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

WARUNKI GWARANCJI

1. Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno - użytkowymi opisanymi w Instrukcji Obsługi. Udzielamy gwarancji na okres 24 miesięcy licząc od daty zakupu uwidocznionej w niniejszym dokumencie. Gwarancja obowiązuje na całym terenie Rzeczypospolitej
   Polskiej i UE. Adresy serwisów dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu dla danego kraju zobowiązania gwaranta realizuje serwis centralny.
2. Gwarantowi przysługuje uprawnienie do wyboru sposobu zaspokojenia uznanych roszczeń gwarancyjnych (nieodpłatna naprawa, wymiana produktu na nowy lub odstąpienie od umowy).
3. Gwarancja obejmuje wyłącznie uszkodzenia powstałe w okresie obowiązywania gwarancji, które wyniknęły z przyczyn tkwiących w sprzedanym produkcie lub nieprawidłowości spowodowanych złą technologią wykonania.
4. Wady ujawnione w okresie gwarancyjnym będą usunięte przez DEDRA-EXIM w terminie nie dłuższym niż 14 dni roboczych od dnia dostarczenia do serwisu. Czas naprawy może się przedłużyć w wypadku konieczności sprowadzenia części niezbędnych do naprawy, o czym użytkownik zostanie powiadomiony.

5. Reklamowany produkt winien być dostarczony do punktu sprzedaży. Warunkiem rozpatrzenia reklamacji jest :

6. przedstawienie prawidłowo wypełnionej Karty Gwarancyjnej,

7. przedstawienie dokumentu potwierdzającego fakt dokonania zakupu wraz z datą sprzedaży (np. paragon, faktura VAT)
8. dostarczenie pełnej kompletacji zgodnie z punktem „kompletacja” w instrukcji obsługi.
9. Gwarancja nie obejmuje wad powstałych w wyniku:
10. użytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obsługi,
11. przeciążenia urządzenia, prowadzącego do uszkodzenia silnika, elementów przekładni mechanicznej lub innych elementów urządzenia,
12. dokonywania napraw przez osoby nieupoważnione,
13. dokonywania modyfikacji w konstrukcji,
14. uszkodzeń mechanicznych, fizycznych, chemicznych, spowodowanych siłami i czynnikami zewnętrznymi, zanieczyszczeniem mikrośrodowiska
15. uszkodzeń będących następstwem: montażu niewłaściwych części lub osprzętu, stosowania niewłaściwych smarów, olejów, środków konserwujących
16. Gwarancji nie podlegają części ulegające naturalnemu zużyciu w czasie eksploatacji takie jak: bezpieczniki termiczne, szczotki elektrografitowe, linki napędowe, paski klinowe, uchwyty narzędziowe, końcówki robocze elektronarzędzi (piły tarczowe, wiertła, frezy, itp.).
17. Tabcliczka znamionowa urządzenia powinna być czytelna. Reklamowany egzemplarz należy dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w oryginalnym opakowaniu.

dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w oryginalnym opakowaniu.

Oświadczenie Nabywcy

Warunki gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

DEDRA EXIM Sp. z o.o.

05-80 0 Prusz ków u l. 3 Maja 8

tel: (+ 48 / 2 2) 73-83-777

fax: (+ 48 / 2 2) 73-83-779

http://www.dedra.pl

e-mai l: [e-mail]

DED7712
L.P. Data zgłoszenia do naprawy Data wykonania naprawy
Zakres naprawy , opis czynności naprawczych
Podpis wykonującego naprawę
