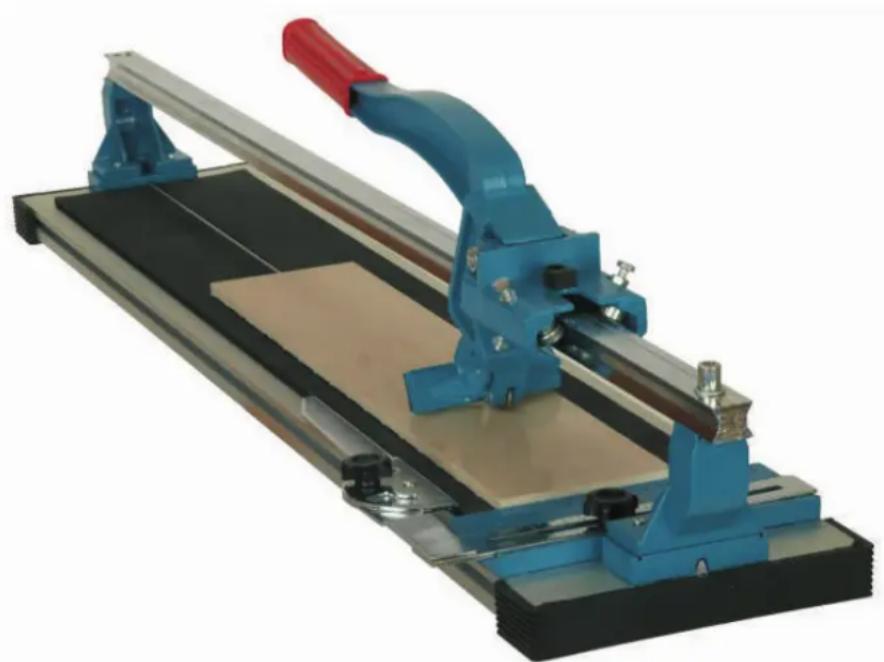

DED1154 - Schneidemaschine DEDRA - Kostenlose Bedienungsanleitung

Produkttyp	Manueller Fliesenschneider
Marke	DEDRA
Modell	DED1154
Maximale Fliesengröße	1200 mm
Maximale Größe für Diagonalschnitt	848 x 848 mm
Anzahl der Lager	6
Schneidrad	DED0022 / DED0023
Einstellung des Schneidrads	Ja, mit Schrauben und Muttern (Schlüssel 10)
Skalierte Anschlagleiste	Ja, einstellbar
Brechvorrichtung	Ja, Position einstellbar bei 1-3 cm von der Leiste
Garantie	24 Monate
Kundendienst	DEDRA-EXIM, Polen ([e-mail])
Regelmäßige Wartung	Schneidradausrichtung prüfen, reinigen, abgenutztes Schneidrad ersetzen
Ersatzteile verfügbar	Schneidrad (DED0022/DED0023), Schrauben, Muttern

Häufig gestellte Fragen - DED1154 DEDRA

Wie stelle ich das Schneidrad ein, damit es mit der Tischrückseite ausgerichtet ist?

Lösen Sie die 2 Muttern unter dem Schlitten mit einem Schlüssel 10, stellen Sie dann das Schneidrad mit den 2 Schrauben über dem Schlitten ein. Ziehen Sie die Kontermuttern an und schrauben Sie die unteren Muttern wieder fest. Überprüfen Sie, ob das Schneidrad in derselben Ebene wie die Rückseite liegt.

Wie ersetze ich das Schneidrad?

Schrauben Sie die Befestigungsschraube der Brechvorrichtung ab und entfernen Sie sie. Schrauben Sie die Schraube des Schneidrads ab, entfernen Sie das alte Schneidrad und die Unterlegscheiben. Setzen Sie ein neues Schneidrad (Modell DED0022 oder DED0023) zwischen den beiden Unterlegscheiben ein, montieren Sie die Schraube des Schneidrads wieder, setzen Sie dann die Brechvorrichtung wieder ein und ziehen Sie ihre Schraube fest.

Wie stelle ich die Anschlagleiste für einen rechtwinkligen Schnitt ein?

Lösen Sie die 2 Befestigungsschrauben der Leiste, positionieren Sie sie mit einem großen Zimmermannswinkel senkrecht zur Tischrückseite, und ziehen Sie dann die Schrauben fest.

Welche maximale Fliesengröße kann der DED1154 schneiden?

Die maximale Fliesengröße beträgt 1200 mm für einen geraden Schnitt und 848 x 848 mm für einen Diagonalschnitt.

Wie verwende ich die Brechvorrichtung zum Brechen der Fliese nach dem Ritzvorgang?

Positionieren Sie die Brechvorrichtung etwa 1-3 cm von der Anschlagleiste entfernt. Nach dem Ritzvorgang üben Sie leichten Druck auf den Griff aus, um die Fliese zu brechen.

Wo finde ich Ersatzteile für den DED1154?

Ersatzteile, insbesondere das Schneidrad (Referenzen DED0022/DED0023), sind beim Hersteller DEDRA-EXIM erhältlich. Kontaktieren Sie den Kundendienst unter [e-mail].

Wie lang ist die Garantiezeit?

Die Garantie beträgt 24 Monate ab Kaufdatum. Sie deckt Material- und Verarbeitungsfehler ab, sofern das Gerät gemäß Bedienungsanleitung verwendet wird.

Wie reinige und warte ich die Schneidemaschine?

Reinigen Sie regelmäßig die Führungen und die Tischplatte mit einem feuchten Tuch. Überprüfen Sie die Ausrichtung des Schneidrads vor jedem Gebrauch. Ersetzen Sie das Schneidrad, wenn es abgenutzt ist.

Kann ich mit diesem Modell Fliesen diagonal schneiden?

Ja, Sie können Fliesen diagonal bis zu 848 x 848 mm schneiden. Platzieren Sie die Fliese korrekt gegen die Anschlagleiste und den Anschlag.

Was tun, wenn der Schnitt nicht gerade ist?

Überprüfen Sie zuerst die Ausrichtung des Schneidrads zur Tischrückseite. Stellen Sie es bei Bedarf wie in der Anleitung beschrieben ein. Überprüfen Sie auch die Rechtwinkligkeit der Anschlagleiste.

BEDIENUNGSANLEITUNG DED1154 DEDRA

DE Fliesenschneidemaschine „X“ 6 Lager

Bedienungsanleitung mit Garantiekarte

Modell	1151	1152	1153	1154
Maximale Größe der Fliese	700 [mm]	800 [mm]	1000 [mm]	1200 [mm]
Maximale Größe der Fliese für Diagonalschneiden	495 x 495 [mm]	565 x 565 [mm]	700 x 700 [mm]	848 x 848 [mm]
Anzahl der Lager	6	6	6	6
Schneiderädchen	DED0022, DED0023	DED0022, DED0023	DED0022, DED0023	DED0022, DED0023

Vorbereitungsmaßnahmen, die vor Beginn der Arbeit mit der Fliesenmaschine zu treffen sind

1. Den Wagen mit dem Schneiderädchen auf die Stahlführungsschiene so aufsetzen, dass der am oberen Teil des Wagens befestigte Gummipuffer sich auf der Seite der Messskala befindet
2. Die Stahlführungsschiene an zwei Stützen anschrauben. Inbusschraube „6" mit der Länge 54mm ist an der Seite der Skala so einzuschrauben, dass sie sich mit der kleineren Öffnung auf der Seite des Skala befindet.

Die zweite Schraube ist am anderen Ende der Führungsschiene anzuschrauben.

Laufende Bedienungstätigkeiten (Abb. A)

1. Vor Arbeitsbeginn ist die Einstellung des Schneiderädchens im Verhältnis zum hervorstehenden Rücken auf der Gesamtlänge der Platte zu überprüfen. Das Schneiderädchen muss sich in derselben Ebene befinden wie der Rücken.
2. Befindet sich das Rädchen an der Seite sind folgende Tätigkeiten auszuführen: a) die 2 sich im unteren Teil des Wagens befindlichen Schraubenmutter mit dem Schlüssel „10" lösen b) Mit den sich im oberen Teil befindlichen Schrauben ist die richtige Lage des Schneiderädchens im Verhältnis zum Tischrücken einzustellen. Die Regulierung ist mit dem Schlüssel „10" vorzunehmen. c) Nach der Beendigung der Regulierung sind die 2 Schrauben im oberen Teil des Wagens durch das Nachziehen der Kontermuttern zu sichern. Dann sind die Muttern unten des Wagens nachzuziehen.
3. Ist die Anschlagleiste mit der Messskala zu dem Tischrücken nicht parallel, sind folgende Tätigkeiten auszuführen:

a) 2 Schrauben, die die Leiste befestigen, lösen
b) die Lage der Anschlagleiste gegenüber dem Rücken (z.B. mithilfe eines großen Winkels z.B. eines Bauwinkels) einstellen
c) 2 Schrauben, die die Anschlagleiste befestigen, anziehen
4. Wechsel des Schneiderädchens
a) die die Brechvorrichtung befestigenden Schrauben lösen und die Brechvorrichtung herausnehmen
b) die das Schneiderädchen befestigenden Schrauben lösen und das Schneiderädchen herausnehmen
c) zwischen 2 Unterlagen ein neues Rädchen einlegen und das Ganze in der Befestigungsöffnung unterbringen
d) die das Schneiderädchen befestigende Schraube eindrehen
e) die Brechvorrichtung befestigen und die Befestigungsschraube nachziehen

Benutzung der Maschine

Um sich der manuellen Fliesenscheidemaschine richtig bedienen zu können, muss man vor dem Ausführen des Schnittes die gewünschte Länge genau ausmessen und die Schnittlinie auf der Fliese z.B. mit dem Bleistift markieren. Dann ist die Fliese an die Anschlagleiste so anzulegen, dass sie auf der Gesamtlänge dicht an die Anschlagleiste anliegt (Abb. B). Das richtige Abbrechen des angeschnittenen keramischen Materials (nach dem Anritzen der Fliese) ist dadurch gewährleistet, dass die Brechvorrichtung in einem Abstand von \~1-3cm ab der Anschlagleiste eingestellt ist. Dann ist ein leichter Druck auf den Griff (Hebel der Brechvorrichtung), der am Wagen befestigt ist, auszuüben (Abb. C).

Entsteht beim Schneiden kein paralleler Schnitt, ist die Maschine gemäß der Beschreibung von Pkt. 3 zu regulieren.

Hergestellt für: DEDRA - EXIM Sp. z o.o., 05-800 PRUSZKÓW, ul. 3 Maja 8, Tel. [phone]; fax [phone], e-mail [e-mail] Serwis: wew. 129,165; [e-mail] www.dedra.com.pl

Garantiekarte

Stempel des Verkäufers

Datum und Unterschrift

Katalognummer:

Name:

Seriennummer:

Die sich aus der Mängelhaftung ergebenden Rechte des Käufers werden von dieser Garantie weder ausgeschlossen, noch eingeschränkt oder eingestellt.

GARANTIEBEDINGUNGEN

1. Wir garantieren ordnungsgemäßes Funktionieren des Produktes, gemäß den in der Bedienungsanleitung beschriebenen technischen und Verwendungsbedingungen. Auf das Gerät gewähren wir 24 Monate Garantie, gerechnet ab dem Kaufdatum auf dem vorliegenden Dokument. Die Garantie gilt im ganzen Gebiet der Bundesrepublik Deutschland und der EU. Die Adressen der Servicestellen in jeweiligen Ländern sind auf der Seite www.dedra.pl zugänglich. Im Falle, wenn im jeweiligen Land keine Servicestelle vorhanden ist, werden die Garantieverpflichtungen von der Zentralservicestelle erfüllt. Eine Reklamation ist schriftlich während der Dauer der Garantiezeit zu melden.
2. Dem Garanten steht das Recht zur Wahl der Art und Weise der Befriedigung der Garantieansprüche (unentgeltliche Reparierung, Austausch des Produkts gegen ein neues oder Rücktritt vom Vertrag) zu.
3. Die Garantie umfasst ausschließlich Beschädigungen, die während der Garantiezeit entstanden und auf Ursachen, die im verkauften Produkt liegen, oder die durch schlechte Herstellungstechnologie entstandenen Unrichtigkeiten zurückzuführen sind.
4. Die innerhalb der Garantiezeit entdeckten Mängel werden von DEDRA-EXIM nicht später als innerhalb von 14 Werktagen ab Lieferung zur Servicestelle behoben werden. Die Reparaturzeit kann verlängert werden, im Falle wenn die zur Durchführung der Reparatur notwendigen Teile bestellt werden müssen, wovon der Kunde benachrichtigt wird.
5. Das beanstandete Produkt ist an die Verkaufsstelle zu liefern. Die Voraussetzung für die Garantieannahme ist das Vorlegen von
6. der korrekt ausgefüllten Garantiekarte,
7. eines Belegs, der den Einkauf bestätigt und Einkaufsdatum enthält (z.B. Kassenbeleg, Rechnung),
8. Lieferung des kompletten Geräts gemäß dem Punkt „Komplettierung“ in der Bedienungsanleitung.
9. Die Garantie umfasst keine Mängel, die auf folgendes zurückzuführen sind:
10. zweckwidrige Verwendung oder Verwendung zuwider der Betriebsanleitung,
11. Überlastung des Geräts, die zur Beschädigung des Motors, der Elemente der mechanischen Übertragungseinrichtung oder sonstigen Elementen des Geräts führt,
12. Vornahme der Reparaturen durch unbefugte Personen,
13. dokonywania modyfikacji w konstrukcji,
14. mechanische, physische, chemische Beschädigungen oder solche, die durch äußere Einwirkungen und Faktoren oder Verschmutzung der Mikroumwelt verursacht wurden
15. Beschädigungen, die infolge der Montage von falschen Teilen oder Zubehör, Verwendung von falschen Schmierstoffen, Ölen oder Wartungsmitteln entstanden sind.
16. Die Garantie umfasst nicht die üblichen Verschleißteile wie: thermische Sicherungen, elektrographische Bürsten, Antriebsleinen, Keilriemen, Werkzeughalter, Akkus, arbeitende Elemente von Elektrogeräten (Kreissägen, Bohrer, Fräsen usw.)
17. Das Typenschild des Gerätes muss lesbar sein. Das beanstandete Produkt ist vor Transportschäden zu schützen. Soweit möglich, in Originalverpackung liefern.

Erklärung des Käufers

Die Bedingungen der Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

DEDRA EXIM Sp. z o.o.

05-80 0 Prusz ków u l. 3 Maja 8

Tel: (+48 / 2 2) 73-83-777

Fax: (+48 / 2 2) 73-83-779

http://www.dedra.pl

E-mai l: info@ dedra.pl

serwis@ dedra.pl

VERMERKE Ü BER AUSGEFÜHRTE REPARATUREN

Lfd. Nr.	Datum der Anmeldung zur Reparatur	Datum der Ausführung der Reparatur	Umfang der Reparatur, Beschreibung der Tätigkeiten	Unterschrift der die Reparatur ausführenden Person
