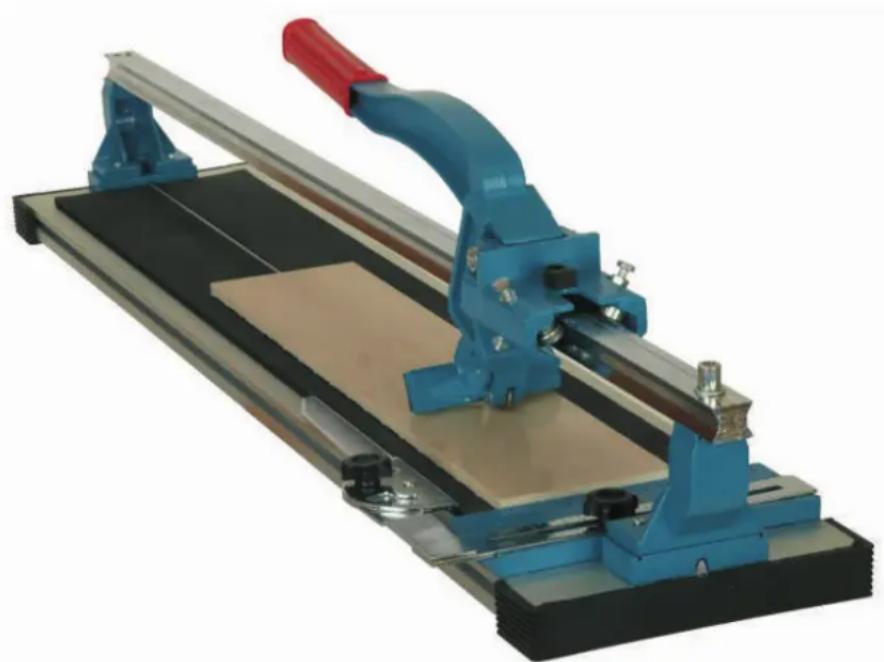

1153 - Aufschnittmaschine DEDRA - Kostenlose Bedienungsanleitung

Produkttyp	Manuelle Fliesenschneidemaschine
Marke	DEDRA
Modell	1153
Maximale Fliesengröße	1000 mm
Maximale Größe für Diagonalschnitt	700 x 700 mm
Anzahl der Lager	6
Kompatible Schneidrolle	DED0022, DED0023
Antriebsart	Manuell (ohne Motor)
Führung	Stahlführung mit Gummianschlag
Anschlagleiste	Mit Skala, verstellbar
Brecherfunktion	Integriert, Position einstellbar 1-3 cm von der Anschlagleiste
Tischrückseite	Verstellbar zur Ausrichtung der Schneidrolle
Einstellung der Schneidrolle	Mit Schrauben und Muttern (Schlüssel 10)
Austausch der Schneidrolle	Ja, mit Befestigungsschraube und Unterlegscheiben
Garantie	24 Monate ab Kaufdatum
Kundendienst	DEDRA-EXIM, Polen, zentraler Service verfügbar
Wartung	Regelmäßige Überprüfung der Ausrichtung und Reinigung der Führungsschienen
Herstellungsland	Hergestellt für DEDRA in Polen

Häufig gestellte Fragen - 1153 DEDRA

Wie installiere ich den Schlitten mit der Schneidrolle?

Setzen Sie den Schlitten auf die Stahlführung, sodass der Gummianschlag auf der Seite der Skala ist. Schrauben Sie dann die Führung an den beiden Stützen fest.

Wie stelle ich die Ausrichtung der Schneidrolle ein?

Lockern Sie die 2 Muttern unter dem Schlitten (Schlüssel 10), stellen Sie dann die 2 Schrauben über dem Schlitten ein, um die Schneidrolle mit der Tischrückseite auszurichten. Ziehen Sie die Muttern wieder fest.

Wie führe ich einen geraden Schnitt durch?

Messen Sie die Länge, markieren Sie die Fliese, legen Sie sie über die gesamte Länge an die Anschlagleiste. Positionieren Sie den Brecher 1-3 cm von der Leiste entfernt und üben Sie dann sanften Druck auf den Griff aus.

Wie tausche ich die Schneidrolle aus?

Schrauben Sie die Befestigungsschraube des Brechers ab und entfernen Sie ihn. Schrauben Sie die Schraube der Schneidrolle ab, setzen Sie die neue Schneidrolle zwischen zwei Unterlegscheiben ein, und schrauben Sie alles wieder fest. Setzen Sie den Brecher wieder ein.

Was tun, wenn der Schnitt nicht parallel zur Anschlagleiste ist?

Lockern Sie die 2 Befestigungsschrauben der Anschlagleiste, positionieren Sie sie mit einem Winkel neu und ziehen Sie die Schrauben fest.

Was ist die maximale Fliesengröße für einen Diagonalschnitt?

Für das Modell 1153 beträgt die maximale Größe für einen Diagonalschnitt 700 x 700 mm.

Wie pflege ich die Schneidmaschine?

Überprüfen Sie regelmäßig die Ausrichtung der Schneidrolle und reinigen Sie die Führungsschienen der Stahlführung. Schmieren Sie bei Bedarf mit einem nicht aggressiven Produkt.

Was sind die Garantiebedingungen?

Die Garantie beträgt 24 Monate ab Kauf. Sie deckt Herstellungsfehler ab, jedoch nicht den natürlichen Verschleiß der Teile (Schneidrolle usw.) noch Schäden durch unsachgemäße Verwendung.

Kann ich andere Schneidrollen als DED0022/DED0023 verwenden?

Es werden nur die Schneidrollen DED0022 und DED0023 empfohlen, um einen korrekten Schnitt und Sicherheit zu gewährleisten. Die Verwendung anderer Schneidrollen kann das Gerät beschädigen.

Wie verhalte ich mich bei einer Panne oder einem Defekt?

Kontaktieren Sie den DEDRA-Kundendienst ([e-mail]) oder bringen Sie das Gerät zusammen mit dem ordnungsgemäß ausgefüllten Garantieschein und dem Kaufbeleg zur Verkaufsstelle.

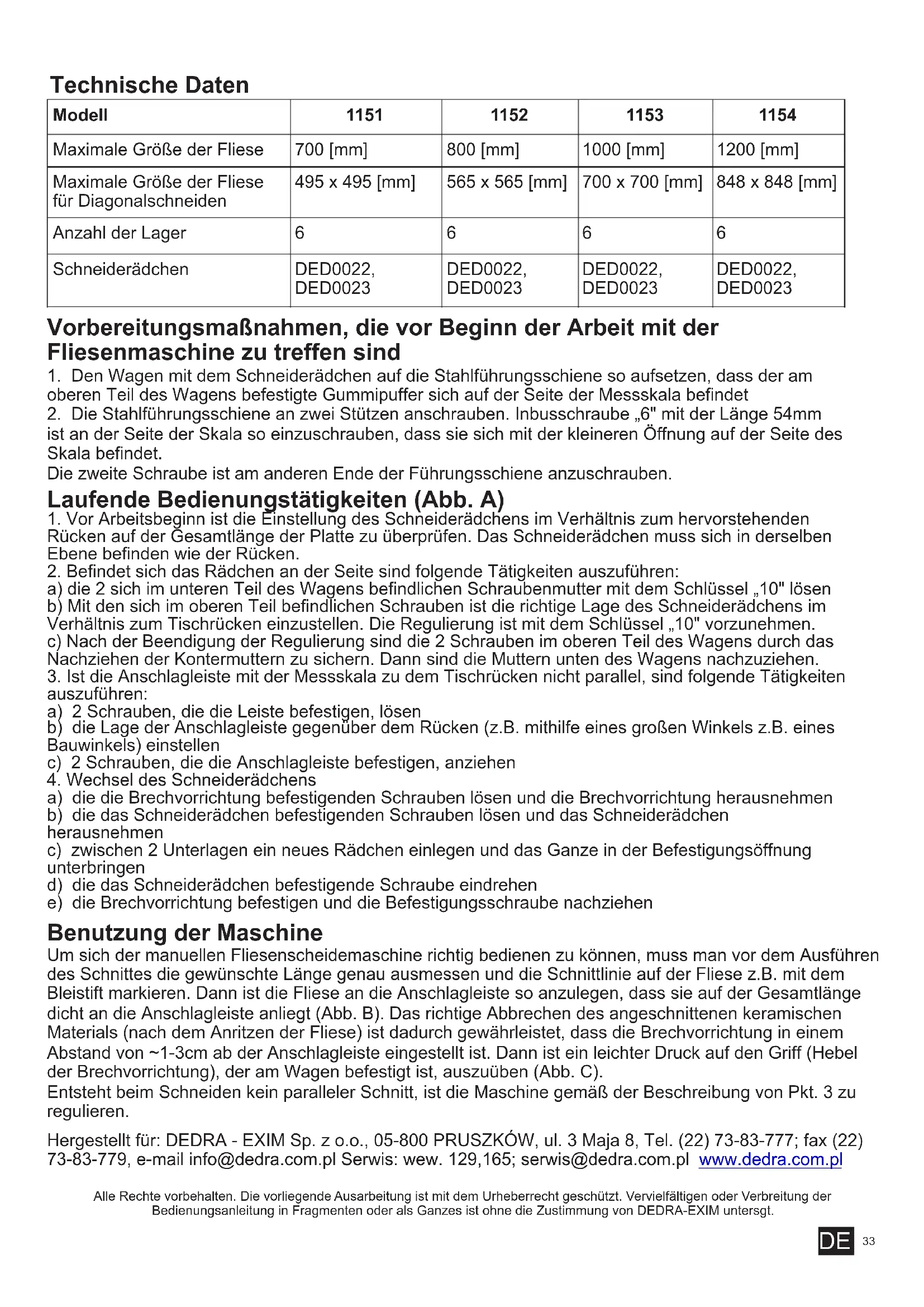

BEDIENUNGSANLEITUNG 1153 DEDRA

DE Fliesenschneidemaschine „X“ 6 Lager

Bedienungsanleitung mit Garantiekarte

Modell	1151	1152	1153	1154
Maximale Größe der Fliese	700 [mm]	800 [mm]	1000 [mm]	1200 [mm]
Maximale Größe der Fliese für Diagonalschneiden	495 x 495 [mm]	565 x 565 [mm]	700 x 700 [mm]	848 x 848 [mm]
Anzahl der Lager	6	6	6	6
Schneiderädchen	DED0022, DED0023	DED0022, DED0023	DED0022, DED0023	DED0022, DED0023

Vorbereitungsmaßnahmen, die vor Beginn der Arbeit mit der Fliesenmaschine zu treffen sind

1. Den Wagen mit dem Schneiderädchen auf die Stahlführungsschiene so aufsetzen, dass der am oberen Teil des Wagens befestigte Gummipuffer sich auf der Seite der Messskala befindet
2. Die Stahlführungsschiene an zwei Stützen anschrauben. Inbusschraube „6" mit der Länge 54mm ist an der Seite der Skala so einzuschrauben, dass sie sich mit der kleineren Öffnung auf der Seite des Skala befindet.

Die zweite Schraube ist am anderen Ende der Führungsschiene anzuschrauben.

Laufende Bedienungstätigkeiten (Abb. A)

1. Vor Arbeitsbeginn ist die Einstellung des Schneiderädchens im Verhältnis zum hervorstehenden Rücken auf der Gesamtlänge der Platte zu überprüfen. Das Schneiderädchen muss sich in derselben Ebene befinden wie der Rücken.
2. Befindet sich das Rädchen an der Seite sind folgende Tätigkeiten auszuführen: a) die 2 sich im unteren Teil des Wagens befindlichen Schraubenmutter mit dem Schlüssel „10" lösen b) Mit den sich im oberen Teil befindlichen Schrauben ist die richtige Lage des Schneiderädchens im Verhältnis zum Tischrücken einzustellen. Die Regulierung ist mit dem Schlüssel „10" vorzunehmen. c) Nach der Beendigung der Regulierung sind die 2 Schrauben im oberen Teil des Wagens durch das Nachziehen der Kontermuttern zu sichern. Dann sind die Muttern unten des Wagens nachzuziehen.
3. Ist die Anschlagleiste mit der Messskala zu dem Tischrücken nicht parallel, sind folgende Tätigkeiten auszuführen:

a) 2 Schrauben, die die Leiste befestigen, lösen
b) die Lage der Anschlagleiste gegenüber dem Rücken (z.B. mithilfe eines großen Winkels z.B. eines Bauwinkels) einstellen
c) 2 Schrauben, die die Anschlagleiste befestigen, anziehen
4. Wechsel des Schneiderädchens
a) die die Brechvorrichtung befestigenden Schrauben lösen und die Brechvorrichtung herausnehmen
b) die das Schneiderädchen befestigenden Schrauben lösen und das Schneiderädchen herausnehmen
c) zwischen 2 Unterlagen ein neues Rädchen einlegen und das Ganze in der Befestigungsöffnung unterbringen
d) die das Schneiderädchen befestigende Schraube eindrehen
e) die Brechvorrichtung befestigen und die Befestigungsschraube nachziehen

Benutzung der Maschine

Um sich der manuellen Fliesenscheidemaschine richtig bedienen zu können, muss man vor dem Ausführen des Schnittes die gewünschte Länge genau ausmessen und die Schnittlinie auf der Fliese z.B. mit dem Bleistift markieren. Dann ist die Fliese an die Anschlagleiste so anzulegen, dass sie auf der Gesamtlänge dicht an die Anschlagleiste anliegt (Abb. B). Das richtige Abbrechen des angeschnittenen keramischen Materials (nach dem Anritzen der Fliese) ist dadurch gewährleistet, dass die Brechvorrichtung in einem Abstand von \~1-3cm ab der Anschlagleiste eingestellt ist. Dann ist ein leichter Druck auf den Griff (Hebel der Brechvorrichtung), der am Wagen befestigt ist, auszuüben (Abb. C).

Entsteht beim Schneiden kein paralleler Schnitt, ist die Maschine gemäß der Beschreibung von Pkt. 3 zu regulieren.

Hergestellt für: DEDRA - EXIM Sp. z o.o., 05-800 PRUSZKÓW, ul. 3 Maja 8, Tel. [phone]; fax [phone], e-mail [e-mail] Serwis: wew. 129,165; [e-mail] www.dedra.com.pl

Garantiekarte

Stempel des Verkäufers

Datum und Unterschrift

Katalognummer:

Name:

Seriennummer:

Die sich aus der Mängelhaftung ergebenden Rechte des Käufers werden von dieser Garantie weder ausgeschlossen, noch eingeschränkt oder eingestellt.

GARANTIEBEDINGUNGEN

1. Wir garantieren ordnungsgemäßes Funktionieren des Produktes, gemäß den in der Bedienungsanleitung beschriebenen technischen und Verwendungsbedingungen. Auf das Gerät gewähren wir 24 Monate Garantie, gerechnet ab dem Kaufdatum auf dem vorliegenden Dokument. Die Garantie gilt im ganzen Gebiet der Bundesrepublik Deutschland und der EU. Die Adressen der Servicestellen in jeweiligen Ländern sind auf der Seite www.dedra.pl zugänglich. Im Falle, wenn im jeweiligen Land keine Servicestelle vorhanden ist, werden die Garantieverpflichtungen von der Zentralservicestelle erfüllt. Eine Reklamation ist schriftlich während der Dauer der Garantiezeit zu melden.
2. Dem Garanten steht das Recht zur Wahl der Art und Weise der Befriedigung der Garantieansprüche (unentgeltliche Reparierung, Austausch des Produkts gegen ein neues oder Rücktritt vom Vertrag) zu.
3. Die Garantie umfasst ausschließlich Beschädigungen, die während der Garantiezeit entstanden und auf Ursachen, die im verkauften Produkt liegen, oder die durch schlechte Herstellungstechnologie entstandenen Unrichtigkeiten zurückzuführen sind.
4. Die innerhalb der Garantiezeit entdeckten Mängel werden von DEDRA-EXIM nicht später als innerhalb von 14 Werktagen ab Lieferung zur Servicestelle behoben werden. Die Reparaturzeit kann verlängert werden, im Falle wenn die zur Durchführung der Reparatur notwendigen Teile bestellt werden müssen, wovon der Kunde benachrichtigt wird.
5. Das beanstandete Produkt ist an die Verkaufsstelle zu liefern. Die Voraussetzung für die Garantieannahme ist das Vorlegen von
6. der korrekt ausgefüllten Garantiekarte,
7. eines Belegs, der den Einkauf bestätigt und Einkaufsdatum enthält (z.B. Kassenbeleg, Rechnung),
8. Lieferung des kompletten Geräts gemäß dem Punkt „Komplettierung“ in der Bedienungsanleitung.
9. Die Garantie umfasst keine Mängel, die auf folgendes zurückzuführen sind:
10. zweckwidrige Verwendung oder Verwendung zuwider der Betriebsanleitung,
11. Überlastung des Geräts, die zur Beschädigung des Motors, der Elemente der mechanischen Übertragungseinrichtung oder sonstigen Elementen des Geräts führt,
12. Vornahme der Reparaturen durch unbefugte Personen,
13. dokonywania modyfikacji w konstrukcji,
14. mechanische, physische, chemische Beschädigungen oder solche, die durch äußere Einwirkungen und Faktoren oder Verschmutzung der Mikroumwelt verursacht wurden
15. Beschädigungen, die infolge der Montage von falschen Teilen oder Zubehör, Verwendung von falschen Schmierstoffen, Ölen oder Wartungsmitteln entstanden sind.
16. Die Garantie umfasst nicht die üblichen Verschleißteile wie: thermische Sicherungen, elektrographische Bürsten, Antriebsleinen, Keilriemen, Werkzeughalter, Akkus, arbeitende Elemente von Elektrogeräten (Kreissägen, Bohrer, Fräsen usw.)
17. Das Typenschild des Gerätes muss lesbar sein. Das beanstandete Produkt ist vor Transportschäden zu schützen. Soweit möglich, in Originalverpackung liefern.

Erklärung des Käufers

Die Bedingungen der Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

DEDRA EXIM Sp. z o.o.

05-80 0 Prusz ków u l. 3 Maja 8

Tel: (+48 / 2 2) 73-83-777

Fax: (+48 / 2 2) 73-83-779

http://www.dedra.pl

E-mai l: info@ dedra.pl

serwis@ dedra.pl

VERMERKE Ü BER AUSGEFÜHRTE REPARATUREN

Lfd. Nr.	Datum der Anmeldung zur Reparatur	Datum der Ausführung der Reparatur	Umfang der Reparatur, Beschreibung der Tätigkeiten	Unterschrift der die Reparatur ausführenden Person
