NÁVOD K OBSLUZE 1153 DEDRA

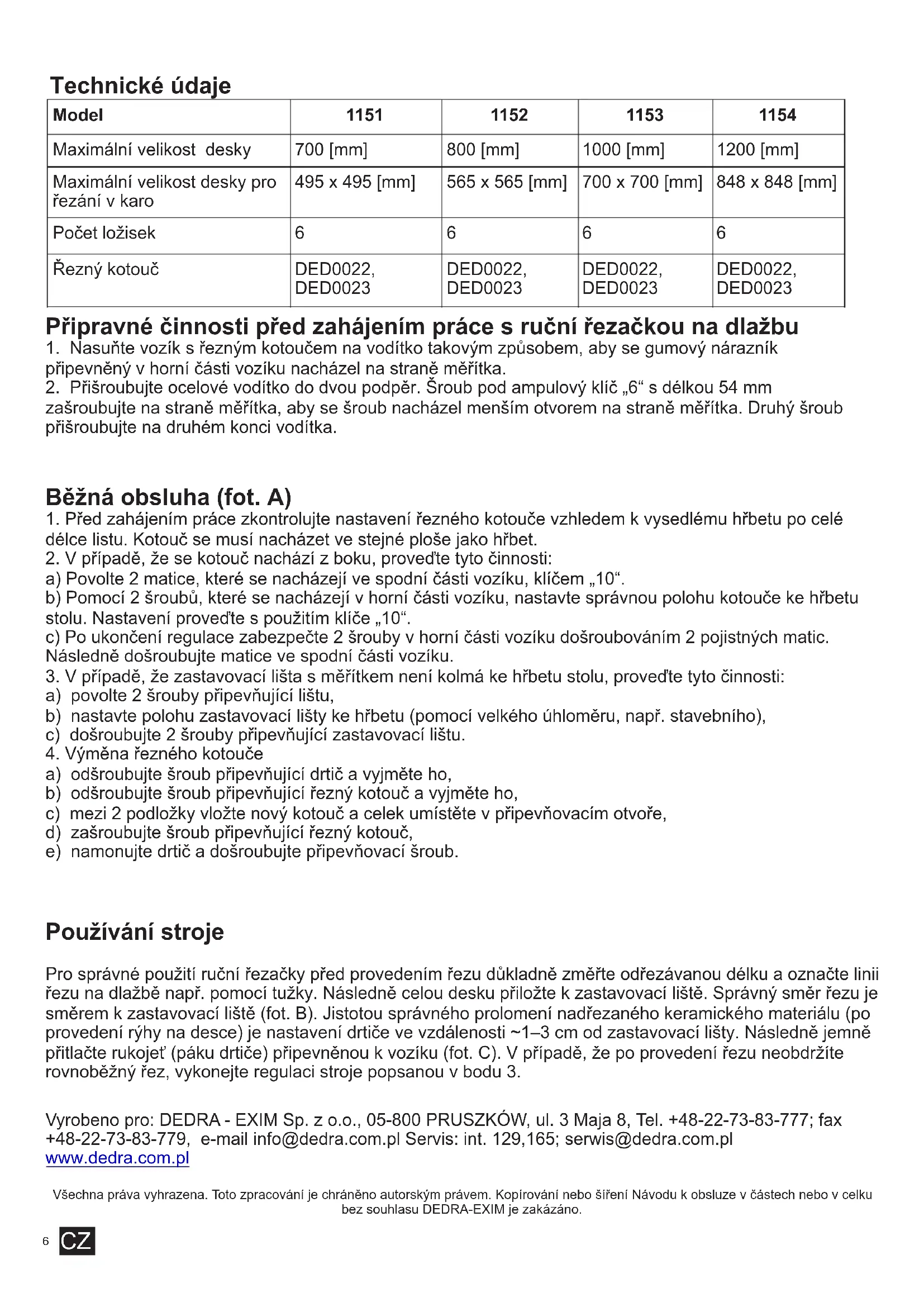

Maximální velikost desky 700 [mm] 800 [mm] 1000 [mm] 1200 [mm] Maximální velikost desky pro řezání v karo 495 x 495 [mm] 565 x 565 [mm] 700 x 700 [mm] 848 x 848 [mm] Počet ložisek

Řezný kotouč DED0022, DED0023 DED0022, DED0023 DED0022, DED0023 DED0022, DED0023 Technické údaje Připravné činnosti před zahájením práce s ruční řezačkou na dlažbu

1. Nasuňte vozík s řezným kotoučem na vodítko takovým způsobem, aby se gumový nárazník

připevněný v horní části vozíku nacházel na straně měřítka.

2. Přišroubujte ocelové vodítko do dvou podpěr. Šroub pod ampulový klíč „6“ s délkou 54 mm

zašroubujte na straně měřítka, aby se šroub nacházel menším otvorem na straně měřítka. Druhý šroub přišroubujte na druhém konci vodítka. Běžná obsluha (fot. A)

1. Před zahájením práce zkontrolujte nastavení řezného kotouče vzhledem k vysedlému hřbetu po celé

délce listu. Kotouč se musí nacházet ve stejné ploše jako hřbet.

2. V případě, že se kotouč nachází z boku, proveďte tyto činnosti:

a) Povolte 2 matice, které se nacházejí ve spodní části vozíku, klíčem „10“. b) Pomocí 2 šroubů, které se nacházejí v horní části vozíku, nastavte správnou polohu kotouče ke hřbetu stolu. Nastavení proveďte s použitím klíče „10“. c) Po ukončení regulace zabezpečte 2 šrouby v horní části vozíku došroubováním 2 pojistných matic. Následně došroubujte matice ve spodní části vozíku.

3. V případě, že zastavovací lišta s měřítkem není kolmá ke hřbetu stolu, proveďte tyto činnosti:

a) povolte 2 šrouby připevňující lištu, b) nastavte polohu zastavovací lišty ke hřbetu (pomocí velkého úhloměru, např. stavebního), c) došroubujte 2 šrouby připevňující zastavovací lištu.

4. Výměna řezného kotouče

a) odšroubujte šroub připevňující drtič a vyjměte ho, b) odšroubujte šroub připevňující řezný kotouč a vyjměte ho, c) mezi 2 podložky vložte nový kotouč a celek umístěte v připevňovacím otvoře, d) zašroubujte šroub připevňující řezný kotouč, e) namonujte drtič a došroubujte připevňovací šroub. Používání stroje Pro správné použití ruční řezačky před provedením řezu důkladně změřte odřezávanou délku a označte linii řezu na dlažbě např. pomocí tužky. Následně celou desku přiložte k zastavovací liště. Správný směr řezu je směrem k zastavovací liště (fot. B). Jistotou správného prolomení nadřezaného keramického materiálu (po provedení rýhy na desce) je nastavení drtiče ve vzdálenosti ~1–3 cm od zastavovací lišty. Následně jemně přitlačte rukojeť (páku drtiče) připevněnou k vozíku (fot. C). V případě, že po provedení řezu neobdržíte rovnoběžný řez, vykonejte regulaci stroje popsanou v bodu 3. Vyrobeno pro: DEDRA - EXIM Sp. z o.o., 05-800 PRUSZKÓW, ul. 3 Maja 8, Tel. +48-22-73-83-777; fax +48-22-73-83-779, e-mail info@dedra.com.pl Servis: int. 129,165; serwis@dedra.com.pl www.dedra.com.pl Všechna práva vyhrazena. Toto zpracování je chráněno autorským právem. Kopírování nebo šíření Návodu k obsluze v částech nebo v celku bez souhlasu DEDRA-EXIM je zakázáno. CZ7 DEDRA EXIM Sp. z o.o. 05-800 Pruszków ul. 3 Maja 8 tel: (+48 / 22) 73-83-777fax: (+48 / 22) 73-83-779 http: //www . dedra .ple-mail: info@dedra.pl
