MANUAL DE USUARIO 1153 DEDRA

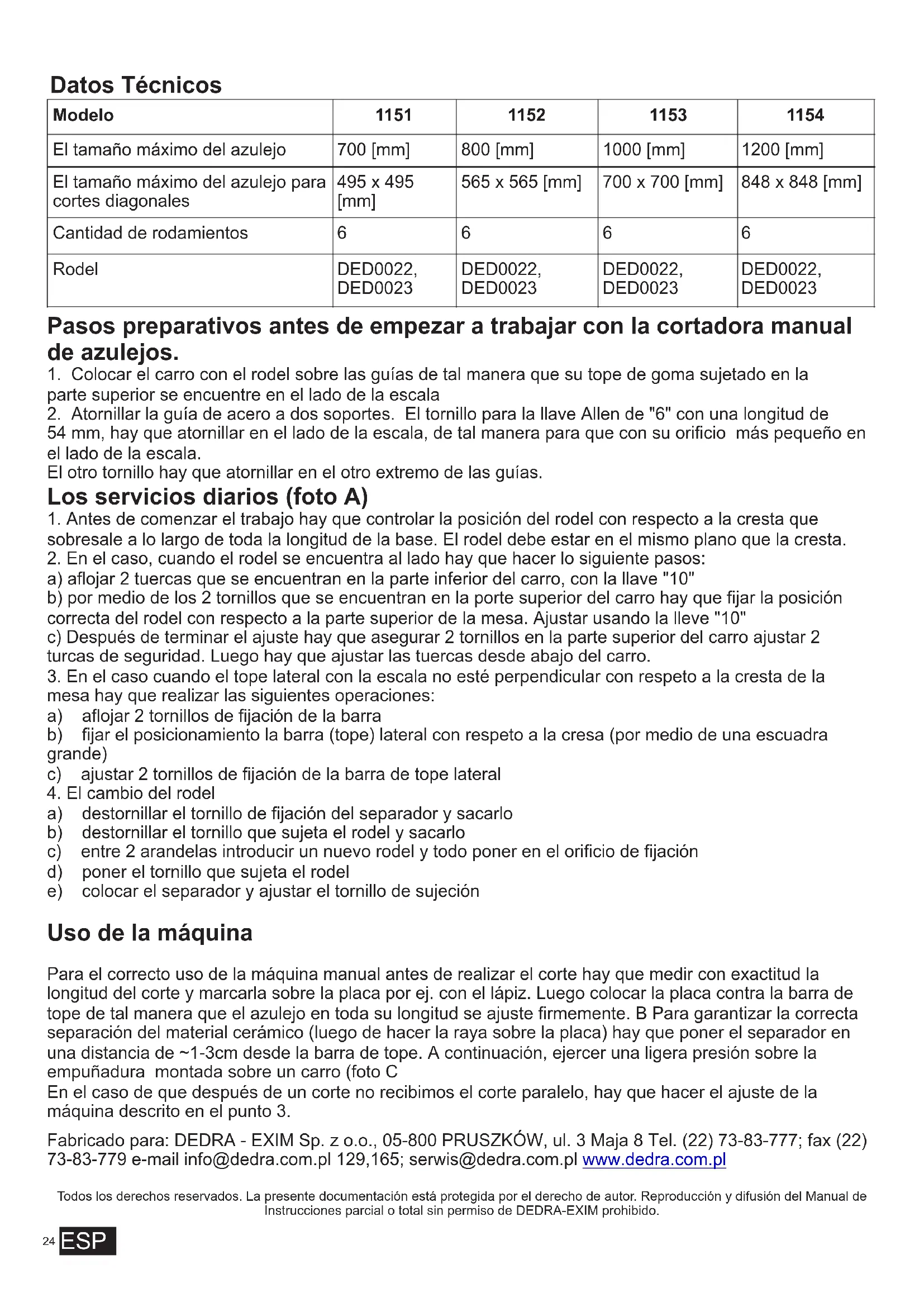

Rodel DED0022, DED0023 DED0022, DED0023 DED0022, DED0023 DED0022, DED0023 Datos Técnicos Pasos preparativos antes de empezar a trabajar con la cortadora manual de azulejos.

1. Colocar el carro con el rodel sobre las guías de tal manera que su tope de goma sujetado en la

parte superior se encuentre en el lado de la escala

2. Atornillar la guía de acero a dos soportes. El tornillo para la llave Allen de "6" con una longitud de

54 mm, hay que atornillar en el lado de la escala, de tal manera para que con su orificio más pequeño en el lado de la escala. El otro tornillo hay que atornillar en el otro extremo de las guías. Los servicios diarios (foto A)

1. Antes de comenzar el trabajo hay que controlar la posición del rodel con respecto a la cresta que

sobresale a lo largo de toda la longitud de la base. El rodel debe estar en el mismo plano que la cresta.

2. En el caso, cuando el rodel se encuentra al lado hay que hacer lo siguiente pasos:

a) aflojar 2 tuercas que se encuentran en la parte inferior del carro, con la llave "10" b) por medio de los 2 tornillos que se encuentran en la porte superior del carro hay que fijar la posición correcta del rodel con respecto a la parte superior de la mesa. Ajustar usando la lleve "10" c) Después de terminar el ajuste hay que asegurar 2 tornillos en la parte superior del carro ajustar 2 turcas de seguridad. Luego hay que ajustar las tuercas desde abajo del carro.

3. En el caso cuando el tope lateral con la escala no esté perpendicular con respeto a la cresta de la

mesa hay que realizar las siguientes operaciones: a) aflojar 2 tornillos de fijación de la barra b) fijar el posicionamiento la barra (tope) lateral con respeto a la cresa (por medio de una escuadra grande) c) ajustar 2 tornillos de fijación de la barra de tope lateral

4. El cambio del rodel

a) destornillar el tornillo de fijación del separador y sacarlo b) destornillar el tornillo que sujeta el rodel y sacarlo c) entre 2 arandelas introducir un nuevo rodel y todo poner en el orificio de fijación d) poner el tornillo que sujeta el rodel e) colocar el separador y ajustar el tornillo de sujeción Uso de la máquina Para el correcto uso de la máquina manual antes de realizar el corte hay que medir con exactitud la longitud del corte y marcarla sobre la placa por ej. con el lápiz. Luego colocar la placa contra la barra de tope de tal manera que el azulejo en toda su longitud se ajuste firmemente. B Para garantizar la correcta separación del material cerámico (luego de hacer la raya sobre la placa) hay que poner el separador en una distancia de ~1-3cm desde la barra de tope. A continuación, ejercer una ligera presión sobre la empuñadura montada sobre un carro (foto C En el caso de que después de un corte no recibimos el corte paralelo, hay que hacer el ajuste de la máquina descrito en el punto 3. Fabricado para: DEDRA - EXIM Sp. z o.o., 05-800 PRUSZKÓW, ul. 3 Maja 8 Tel. (22) 73-83-777; fax (22) 73-83-779 e-mail info@dedra.com.pl 129,165; serwis@dedra.com.pl www.dedra.com.pl Todos los derechos reservados. La presente documentación está protegida por el derecho de autor. Reproducción y difusión del Manual de Instrucciones parcial o total sin permiso de DEDRA-EXIM prohibido. ESP25 Carta de garantía Sello del vendedorFecha y firma ................................................ Nº de catalogo: Nombre: Número de lote: .............................................
