Produkttyp	Inhalator (Vernebler) für die Atemwegstherapie
Marke	Beurer
Modell	IL 60
Maße (L x H x T)	110 x 62 x 47 mm
Gewicht	222 g
Netzteil	Adapter 100-240 V~, 50-60 Hz, 0,5 A; Ausgang 5 V, 2 A
Akku	Li-Ion 3,7 V, 2570 mAh, wiederaufladbar über Micro-USB
Betriebsdauer	Ca. 30 Minuten pro Ladung (Betriebszyklus 30 min / Pause 30 min)
Füllmenge des Verneblers	2 ml min. - 6 ml max.
Medikamentendurchfluss	Ca. 0,25 ml/min
Betriebsdruck	Ca. 0,25 - 0,5 bar
Geräuschpegel	≤ 45 dBA
Hauptfunktionen	Zerstäubung flüssiger Medikamente zur Behandlung der Atemwege; Inhalation über Mundstück, Erwachsenen-/Kindermaske oder Nasenstück
Mitgeliefertes Zubehör	Vernebler, Druckluftschlauch, Mundstück, Erwachsenenmaske, Kindermaske, Nasenstück, Ersatzfilter, USB-Kabel, Netzteil, Aufbewahrungs- und Transporttasche
Pflege und Reinigung	Reinigung mit heißem Wasser nach jedem Gebrauch; Desinfektion mit weißem Essig und destilliertem Wasser (30 Minuten einweichen); nicht in der Spülmaschine waschen und das Gerät nicht eintauchen
Filterwechsel	Alle 100 Betriebsstunden oder 1 Jahr; ausschließlich Originalfilter von Beurer verwenden
Sicherheit	Gerät der Sicherheitsklasse 2, Typ BF; nicht ohne Filter verwenden, nicht öffnen, nicht Feuchtigkeit aussetzen; automatische Abschaltung nach 30 Minuten Dauerbetrieb
Ersatzteile und Reparierbarkeit	Yearpack (Art.-Nr. 163.904) enthält Mundstück, Nasenstück, Erwachsenen-/Kindermasken, Vernebler, Schlauch, Filter; Reparaturen nur durch den Kundendienst oder autorisierten Händler
Betriebsbedingungen	Temperatur +10°C bis +40°C, relative Luftfeuchtigkeit 10% bis 95%, Atmosphärendruck 700-1060 hPa
Voraussichtliche Lebensdauer	400 Stunden
Garantie	Entspricht der europäischen Richtlinie 93/42/EWG (Medizinprodukte)

Häufig gestellte Fragen - IL 60 BEURER

Was tun, wenn der Vernebler kein oder zu wenig Aerosol produziert?

Überprüfen Sie zuerst die Medikamentenmenge (min. 2 ml, max. 6 ml). Stellen Sie sicher, dass die Düse nicht verstopft ist: Reinigen Sie sie durch Ausspülen mit heißem Wasser. Halten Sie den Vernebler während des Gebrauchs senkrecht. Verwenden Sie nur geeignete Medikamente (vom Arzt verschrieben).

Wie reinigt und desinfiziert man den Vernebler und das Zubehör?

Nach jedem Gebrauch den Vernebler und das Zubehör zerlegen, mit heißem Wasser (nicht kochend) reinigen und gründlich trocknen. Zur Desinfektion die Teile 30 Minuten in eine Mischung aus 1/4 weißem Essig und 3/4 destilliertem Wasser einweichen, dann abspülen und trocknen. Niemals eine Bürste verwenden oder in der Spülmaschine waschen.

Welche Medikamente kann ich mit dem Inhalator IL 60 verwenden?

Verwenden Sie nur vom Arzt verschriebene oder empfohlene Medikamente, die zur Inhalation geeignet sind. Generell sind alle für Vernebler zugelassenen flüssigen Medikamente geeignet. Vermeiden Sie ätherische Öle, Hustensäfte oder viskose Lösungen, die das Gerät beschädigen könnten.

Warum muss der Vernebler regelmäßig ausgetauscht werden?

Mit der Zeit verändert mechanischer und thermischer Verschleiß die Partikelgröße des Aerosols, was die therapeutische Wirksamkeit verringert. Aus hygienischen Gründen wird außerdem empfohlen, Vernebler und Zubehör nach einem Jahr Gebrauch auszutauschen.

Wie lade ich den Akku des Inhalators?

Schließen Sie das mitgelieferte Micro-USB-Kabel an den Inhalator und das Netzteil an, dann stecken Sie das Netzteil in eine Steckdose. Während des Ladevorgangs zeigen 1 bis 4 blaue LEDs den Ladezustand an. Eine vollständige Ladung ist erreicht, wenn alle 4 LEDs dauerhaft leuchten.

Wann muss der Luftfilter gewechselt werden?

Der Filter sollte nach etwa 100 Betriebsstunden oder einem Jahr gewechselt werden. Überprüfen Sie ihn regelmäßig (alle 10 bis 12 Anwendungen). Wenn er verschmutzt, feucht oder verstopft ist, ersetzen Sie ihn durch einen Originalfilter von Beurer. Verwenden Sie das Gerät niemals ohne Filter.

Kann der Inhalator von Kindern verwendet werden?

Ja, mit der mitgelieferten Kindermaske. Die Inhalation sollte von einem Erwachsenen beaufsichtigt werden. Bei Kleinkindern sollte die Maske Mund und Nase bedecken. Es wird davon abgeraten, den Vernebler während des Schlafens zu verwenden.

Warum ist es besser, das Mundstück anstelle der Maske zu verwenden?

Das Mundstück ermöglicht eine effektivere Inhalation, da das Medikament direkt in die Lunge gelangt, ohne durch die Umgebungsluft verdünnt zu werden. Die Maske wird nur empfohlen, wenn das Mundstück nicht verwendet werden kann (z. B. bei Kleinkindern).

Was tun bei Kondensation im Druckluftschlauch?

Entfernen Sie den Schlauch vom Vernebler, lassen Sie ihn jedoch am Inhalator angeschlossen. Schalten Sie das Gerät ein, bis die Feuchtigkeit durch die Luft entfernt ist. Wenn der Schlauch stark verschmutzt ist, ersetzen Sie ihn.

Wie lange ist die Lebensdauer des Inhalators IL 60?

Die voraussichtliche Lebensdauer beträgt 400 Betriebsstunden. Um den Akku zu schonen, laden Sie ihn mindestens zweimal im Jahr vollständig auf. Nach jeder Behandlung reinigen Sie das Gerät gründlich und lagern Sie es an einem trockenen Ort.

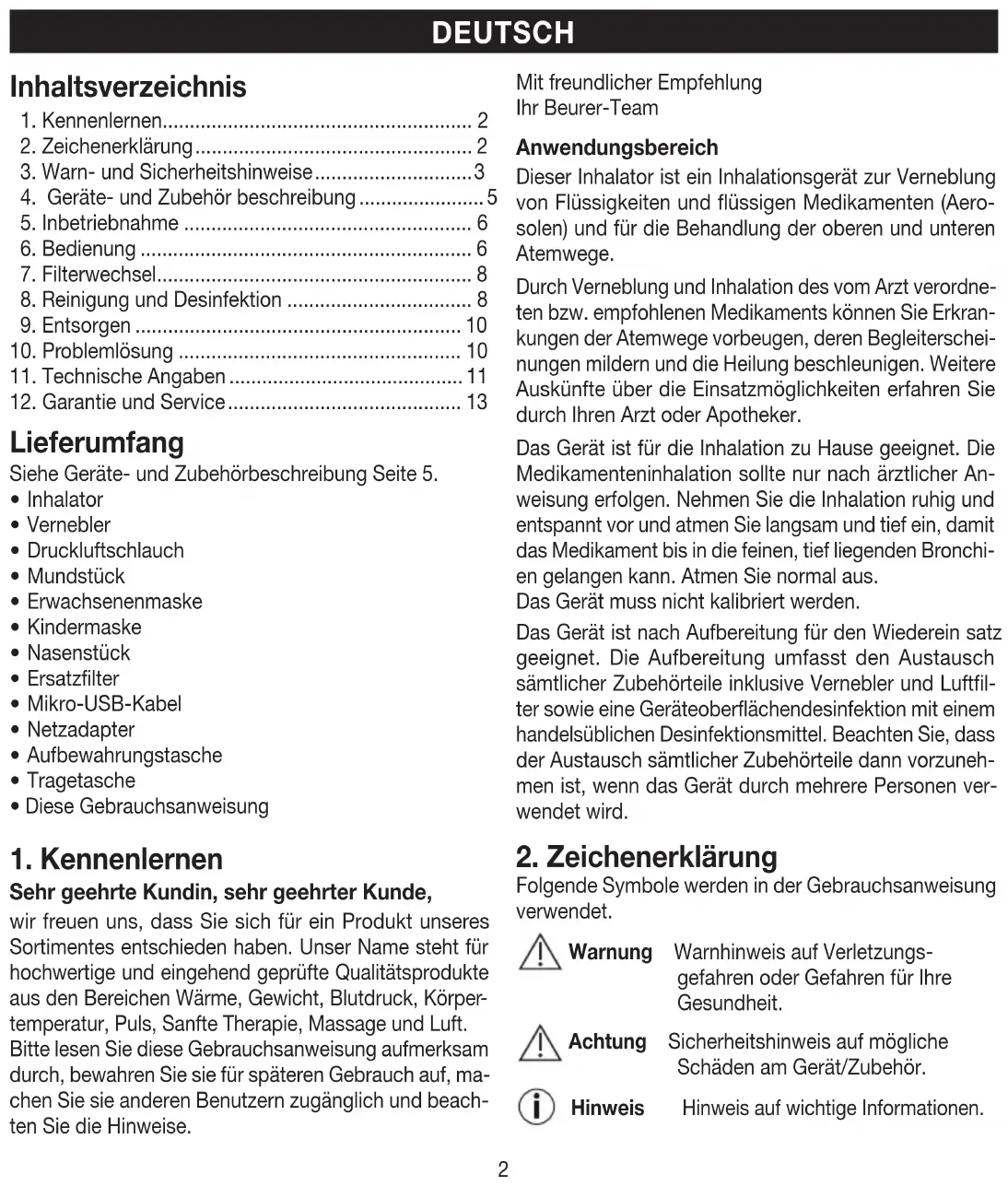

BEDIENUNGSANLEITUNG IL 60 BEURER

1. Kennenlernen.... 2
2. Zeichenerklärung 2
3. Warn- und Sicherheitshinweise....3
4. Geräte- und Zubehör beschreibung 5
5. Inbetriebnahme 6
6. Bedienung 6
7. Filterwechsel....8
8. Reinigung und Desinfektion 8
9. Entsorgen 10
10. Problemlösung 10
11. Technische Angaben 11
12. Garantie und Service.... 13

Lieferumfang

Siehe Geräte- und Zubehörbeschreibung Seite 5.

• Inhalator
• Vernebler
• Druckluftschlauch
• Mundstück
• Erwachsenenmaske
• Kindermaske
• Nasenstück
• Ersatzfilter
• Mikro-USB-Kabel
• Netzadapter
• Aufbewahrungstasche
• Tragetasche
  • Diese Gebrauchsanweisung

1. Kennenlernen

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für ein Produkt unseres Sortimentes entschieden haben. Unser Name steht für hochwertige und eingehend geprüfte Qualitätsprodukte aus den Bereichen Wärme, Gewicht, Blutdruck, Körper-temperatur, Puls, Sanfte Therapie, Massage und Luft. Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bewahren Sie sie für späteren Gebrauch auf, machen Sie sie anderen Benutzern zugänglich und beachten Sie die Hinweise.

Mit freundlicher Empfehlung Ihr Beurer-Team

Anwendungsbereich

Dieser Inhalator ist ein Inhalationsgerät zur Verneblung von Flüssigkeiten und flüssigen Medikamenten (Aerosolen) und für die Behandlung der oberen und unteren Atemwege.

Durch Verneblung und Inhalation des vom Arzt verordneten bzw. empfohlenen Medikaments können Sie Erkrankungen der Atemwege vorbeugen, deren Begleiterscheinungen mildern und die Heilung beschleunigen. Weitere Auskünfte über die Einsatzmöglichkeiten erfahren Sie durch Ihren Arzt oder Apotheker.

Das Gerät ist für die Inhalation zu Hause geeignet. Die Medikamenteninhalation sollte nur nach ärztlicher Anweisung erfolgen. Nehmen Sie die Inhalation ruhig und entspannt vor und atmen Sie langsam und tief ein, damit das Medikament bis in die feinen, tief liegenden Bronchien gelangen kann. Atmen Sie normal aus.

Das Gerät muss nicht kalibriert werden.

Das Gerät ist nach Aufbereitung für den Wiederein satz geeignet. Die Aufbereitung umfasst den Austausch sämtlicher Zubehörteile inklusive Vernebler und Luftfilter sowie eine Geräteoberflächendesinfektion mit einem handelsüblichen Desinfektionsmittel. Beachten Sie, dass der Austausch sämtlicher Zubehörteile dann vorzunehmen ist, wenn das Gerät durch mehrere Personen verwendet wird.

2. Zeichenerklärung

Folgende Symbole werden in der Gebrauchsanweisung verwendet.

Warnung

Warnhinweis auf Verletzungs-gefahren oder Gefahren für Ihre Gesundheit.

Achtung

Sicherheitshinweis auf mögliche Schäden am Gerät/Zubehör.

Hinweis

Hinweis auf wichtige Informationen.

Auf der Verpackung und auf dem Typenschild des Gerätes und des Zubehörs werden folgende Symbole verwendet.

	Anwendungsteil Typ BF
	Gebrauchsanweisung beachten
	Gerät der Schutzklasse 2
	Hersteller
	Ein
	Aus
	Seriennummer
30 ON/30 OFF	30 Minuten Betrieb, anschließend 30 Minuten Pause vor erneutem Betrieb.
IP 22	Geschützt gegen feste Fremdkörper, 12,5 mm Durchmesser und größer und gegen Tropfwasser, wenn das Gehäuse bis zu 15° geneigt ist
CE0123	Die CE-Kennzeichnung bescheinigt die Konformität mit den grundlegenden Anforderungen der Richtlinie 93/42/EEC für Medizinprodukte.

3. Warn- und Sicherheitshinweise

Warnung

• Vor dem Gebrauch ist sicherzustellen, dass das Gerät und Zubehör keine sichtbaren Schäden aufweisen. Benutzen Sie es im Zweifelsfall nicht und wenden Sie sich an Ihren Händler oder an die angegebene Kundendienstadresse.
• Bei Störungen des Geräts bitte im Kapitel „10. Problemlösung“ nachschauen.
• Eine Anwendung des Gerätes ersetzt keine ärztliche Konsultation und Behandlung. Befragen Sie bei jeder Art von Schmerz oder Krankheit deshalb immer zunächst Ihren Arzt.
• Bei gesundheitlichen Bedenken irgendwelcher Art konsultieren Sie Ihren Hausarzt!

• Beachten Sie beim Einsatz des Verneblers die allgemeinen Hygienemaßnahmen.

• Für den Typ des zu verwendenden Medikamentes, die Dosierung, die Häufigkeit und die Dauer der Inhalation sind immer die Anweisungen des Arztes zu befolgen.

• Verwenden Sie nur Medikamente, die von Ihrem Arzt oder Apotheker verordnet oder empfohlen wurden.

Bitte beachten:

Für die Behandlung nur die vom Arzt entsprechend der Krankheitslage angegebenen Teile verwenden.

• Auf dem Beipackzettel des Medikaments kontrollieren, ob Gegenanzeigen für den Gebrauch mit den üblichen Systemen für Aerosoltherapie bestehen.
• Sollte das Gerät nicht korrekt funktionieren, sich Unwohlsein oder Schmerzen einstellen, brechen Sie die Anwendung sofort ab.
• Halten Sie das Gerät während des Gebrauchs von Ihren Augen entfernt, der Medikamentennebel könnte schädigend wirken.
• Es sind keine Änderungen am Gerät erlaubt.
• Betreiben Sie das Gerät nicht in der Nähe von entzündlichen Gasen, Sauerstoff oder Stickstoffoxid.
• Dieses Gerät ist nicht dafür bestimmt, durch Kinder oder Personen mit eingeschränkten physischen, sensorischen (z.B. Schmerzunempfindlichkeit) oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden. Es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Prüfen Sie die Packungsbeilage des Medikaments auf etwaige Gegenanzeigen bei der Verwendung mit gängigen Aerosoltherapiesystemen.
• Vor jedem Reinigungs- und/oder Wartungseingriff muss das Gerät ausgeschaltet und der Stecker abgezogen werden.
• Halten Sie Kinder vom Verpackungsmaterial fern (Erstickungsgefahr).
• Zur Vermeidung der Gefahr des Verfangens und der Strangulation, die Kabel und Luftleitungen außerhalb der Reichweite von kleinen Kindern aufbewahren.
• Benutzen Sie keine Zusatzteile, die nicht vom Hersteller empfohlen werden.

• Das Gerät darf nur an die auf dem Typschild angegebene Netzspannung angeschlossen werden.

• Tauchen Sie das Gerät nicht in Wasser und verwenden Sie es nicht in Nassräumen. Es dürfen keinesfalls Flüssigkeiten in das Gerät eindringen.

• Schützen Sie das Gerät vor stärkeren Stößen.
• Fassen Sie das Mikro-USB-Kabel niemals mit nassen Händen an, Sie könnten einen Stromschlag erleiden.
• Den Netzadapter nicht an dem Mikro-USB-Kabel aus der Steckdose herausziehen.
• Das Mikro-USB-Kabel nicht einklemmen, knicken, über scharfkantige Gegenstände ziehen, nicht herunterhängen lassen sowie vor Hitze schützen.
• Wir empfehlen, das Mikro-USB-Kabel vollständig abzurollen, um ein gefährliches Überhitzen zu vermeiden.
• Wenn das Mikro-USB-Kabel oder der Netzadapter dieses Gerätes beschädigt wird, müssen diese entsorgt werden. Bitte wenden Sie sich an den Kundenservice oder Händler.
• Beim Öffnen des Gerätes besteht die Gefahr eines elektrischen Schlages. Die Trennung vom Versorgungsnetz ist nur gewährleistet, wenn der Adapter aus der Steckdose gezogen ist und keine anderweitige Stromverbindung über das Mikro-USB-Kabel besteht.
• Die Veränderung von Gerät und Zubehör ist nicht zu- lässig.
• Wenn das Gerät heruntergefallen ist, extremer Feuchtigkeit ausgesetzt wurde oder anderweitige Schäden davongetragen hat, darf es nicht mehr benutzt werden. Setzen Sie sich im Zweifelsfall mit dem Kunden service oder Händler in Verbindung.
• Der IH 60 Inhalator darf nur mit dafür passenden Beurer Verneblern und mit entsprechendem Beurer Zubehör betrieben werden. Die Verwendung von Fremdverneblern und -Zubehör kann zur Beeinträchtigung der Therapieeffizienz führen und gegebenenfalls das Gerät beschädigen.
• Verwahren Sie Gerät und Zubehör außerhalb der Reichweite von Kindern und Haustieren.

Achtung

- Stromausfall, plötzliche Störungen bzw. andere ungünstige Bedingungen könnten zur Betriebsunfähigkeit des Geräts führen. Deshalb wird empfohlen, über ein Ersatzgerät bzw. ein (mit dem Arzt abgesprochenes) Medikament zu verfügen.

• Sollten Adapter oder Verlängerungen erforderlich sein, müssen diese den geltenden Sicherheitsvorschriften entsprechen. Die Stromleistungsgrenze sowie die auf dem Adapter angegebene Maximalleistungsgrenze dürfen nicht überschritten werden.
• Das Gerät und das Versorgungskabel darf nicht in der Nähe von Wärmequellen aufbewahrt werden.
• Das Gerät darf nicht in Räumen verwendet werden, in denen zuvor Sprays verwendet wurden. Vor der Therapie sind diese Räume zu lüften.
• Das Gerät nie verwenden, wenn es ein anormales Geräusch verursacht.
• Es ist aus hygienischen Gründen unbedingt erforderlich, dass jeder Benutzer sein eigenes Zubehör verwendet.
• Nach dem Gebrauch immer den Netzadapter vom Gerät trennen.
• Das Gerät an einem vor Witterungseinflüssen geschützten Ort aufbewahren. Das Gerät muss bei den vorgesehenen Umgebungsverhältnissen aufbewahrt werden.

Hinweise zum Umgang mit Akkus

• Wenn Flüssigkeit aus einer Akkuzelle mit Haut oder Augen in Kontakt kommt, die betroffene Stelle mit Wasser auswaschen und ärztliche Hilfe aufsuchen.
• Verschluckungsgefahr! Kleinkinder könnten Akkus verschlucken und daran ersticken. Daher Akkus für Kleinkinder unerreichbar aufbewahren!
• Schützen Sie Akkus vor übermäßiger Wärme.
• Explosionsgefahr! Keine Akkus ins Feuer werfen.
• Keine Akkus zerlegen, öffnen oder zerkleinern.
• Nur in der Gebrauchsanweisung aufgeführte Ladegeräte verwenden.
• Akkus müssen vor dem Gebrauch korrekt geladen werden. Die Hinweise des Herstellers bzw. die Angaben in dieser Gebrauchsanweisung für das korrekte Laden sind stets einzuhalten.
• Laden Sie den Akku vor der ersten Inbetriebnahme vollständig auf (siehe Kapitel 5).
• Um eine möglichst lange Akku-Lebensdauer zu erreichen, laden Sie den Akku mindestens 2 Mal im Jahr vollständig auf.

Allgemeine Hinweise

Achtung

• Verwenden Sie das Gerät ausschließlich:
• am Menschen,
• für den Zweck, für den es entwickelt wurde (Aerosolinhalation) und auf die in dieser Gebrauchsanweisung angegebene Art und Weise.
• Jeder unsachgemäße Gebrauch kann gefährlich sein!
• Bei akuten Notfällen hat die Erste Hilfe Vorrang.
• Verwenden Sie neben den Medikamenten nur destilliertes Wasser bzw. eine Kochsalzlösung. Andere Flüssigkeiten führen unter Umständen zu einem Defekt des Inhalators bzw. Verneblers.
• Dieses Gerät ist nicht für den gewerblichen oder klinischen Gebrauch bestimmt, sondern ausschließlich zur Eigenanwendung im privaten Haushalt!

Vor Inbetriebnahme

Achtung

• Vor Gebrauch des Gerätes ist jegliches Verpackungsmaterial zu entfernen.
• Schützen Sie das Gerät vor Staub, Schmutz und Feuchtigkeit, decken Sie das Gerät auf keinen Fall während des Betriebes ab.
• Betreiben Sie das Gerät nicht in stark staubbelasteter Umgebung.
• Schalten Sie das Gerät sofort aus, wenn es defekt ist oder Betriebsstörungen vorliegen.
• Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen oder falschen Gebrauch verursacht wurden.

Reparatur

Hinweis

• Sie dürfen das Gerät keinesfalls öffnen oder reparieren, da sonst eine einwandfreie Funktion nicht mehr gewährleistet ist. Bei Nichtbeachten erlischt die Garantie.
  • Das Gerät ist wartungsfrei.
• Wenden Sie sich bei Reparaturen an den Kundenservice oder an einen autorisierten Händler.

4. Geräte- und Zubehör- beschreibung

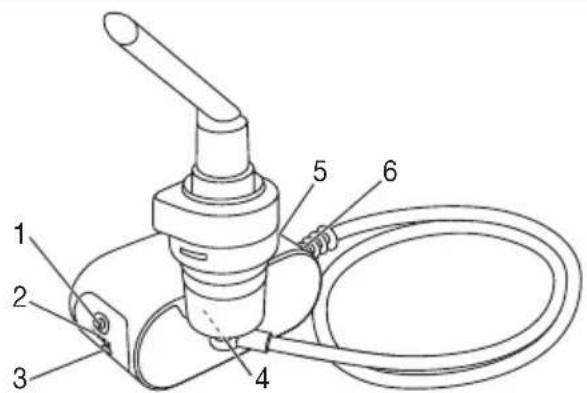

Übersicht Inhalator

1 Ein-/Aus-Schalter
2 Akkustandsanzeige
3 Mikro-USB-Anschluss
4 Halterung für Vernebler
5 Filterkappe mit Filter
6 Schlauchanschluss

Übersicht Vernebler und Zubehör

9 10 11

8 Druckluftschlauch
9 Vernebler

10Medikamentenbehälter

11 Verneblereinsatz
12 Mundstück
13 Erwachsenenmaske
14 Kindermaske
15 Nasenstück
16 Ersatzfilter
17 USB-Power-Netzteil
18 USB-Kabel

Entnehmen Sie das Gerät der Verpackung. Stellen Sie es auf einer ebenen Fläche auf.

Vor der ersten Verwendung

i Hinweis

• Vor der ersten Nutzung sollte der Vernebler und das Zubehör gereinigt und desinfiziert werden. Siehe hierzu „Reinigung und Desinfektion“ Seite 8.

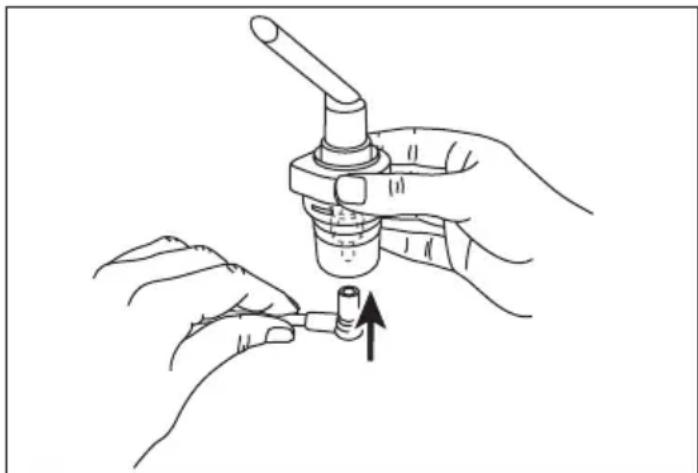

• Stecken Sie den Druckluftschlauch [8] unten an den Medikamentenbehälter [10].

- Stecken Sie das andere Ende des Druckluftschlauchs [8] mit leichter Drehung in den Schlauchanschluss [6] des Inhalators.

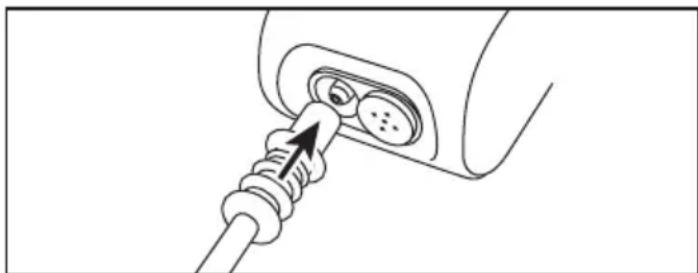

Akku des Inhalators aufladen

Um den Akku des Inhalators aufzuladen, gehen Sie wie folgt vor:

- Stecken Sie das im Lieferumfang enthaltene Mikro-USB-Kabel wie abgebildet in den Mikro-USB-Anschluss des Inhalators.

- Stecken Sie das andere Ende des Mikro-USB-Kabels in den USB-Anschluss des Netzadapters und stecken diesen in die Steckdose.

i Hinweis

Während des Ladens blinken – je nach Ladezustand – eine (Akku fast leer) bis vier (Akku voll) LEDs der Batterie-standsanzeige [2]. Sobald der Akku vollständig geladen ist, leuchten alle vier LEDs dauerhaft auf.

Inhalator einschalten

Um den Inhalator einzuschalten, gehen Sie wie folgt vor: - Drücken Sie am Inhalator die EIN-/AUS-Taste. Die EIN-/AUS-Taste beginnt blau zu leuchten. Der Inhalator ist nun in Betrieb. Um einen einwandfreien Betrieb des Inhalators gewährleisten zu können, achten Sie darauf, dass der Akku ausreichend geladen ist.

i Hinweis

Den aktuellen Akkustand können Sie an den blauen LEDs der Batteriestandsanzeige ablesen.

1 blaue LED blinkt = Akku ist fast leer, Inhalator schaltet sich bald aus.

1 blaue LED leuchtet = Akkukapazität 25%

2 blaue LEDs leuchten = Akkukapazität 50%

3 blaue LEDs leuchten = Akkukapazität 75%

4 blaue LEDs leuchten = Akkukapazität 100%

6. Bedienung

Achtung

• Aus hygienischen Gründen ist es unbedingt erforderlich den Vernebler [9] sowie das Zubehör nach jeder Behandlung zu reinigen und nach der täglich letzten Behandlung zu desinfizieren.
• Die Zubehörteile dürfen nur von einer Person benutzt werden; vom Gebrauch durch mehreren Personen wird abgeraten.
• Sollten bei der Therapie mehrere verschiedene Medikamente nacheinander inhaliert werden, so ist zu be-

achten, dass der Vernebler [9] nach jeder Anwendung unter warmem Leitungswasser durchgespült wird. Siehe hierzu „Reinigung und Desinfektion“ auf Seite 8.

• Beachten Sie die Hinweise zum Filterwechsel in dieser Gebrauchsanweisung!
• Überprüfen Sie vor jeder Verwendung des Gerätes den festen Sitz der Schlauchanschlüsse am Inhalator [6] und am Vernebler [9].
• Prüfen Sie vor der Benutzung das Gerät auf ordnungsgemäße Funktion, hierfür schalten Sie den Inhalator (samt angeschlossenem Vernebler, aber ohne Medikamente) für einen kurzen Moment ein. Wenn hierbei Luft aus dem Vernebler [9] kommt, funktioniert das Gerät.

6.1 Verneblereinsatz einsetzen

• Öffnen Sie den Vernebler [9], indem Sie das Oberteil im Gegenuhrzeigersinn gegen den Medikamentenbehälter [10] drehen. Setzen Sie den Verneblereinsatz [11] in den Medikamentenbehälter [10] ein.
• Stellen Sie sicher, dass der Kegel für die Medikamentenführung gut auf dem Kegel für die Luftführung im Innern des Zerstäubers aufsitzt.

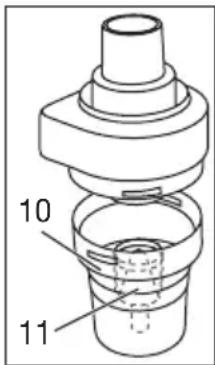

6.2 Vernebler befüllen

- Füllen Sie eine isotonische Kochsalzlösung oder das Medikament direkt in den Medikamentenbehälter [10]. Vermeiden Sie eine Überfüllung! Die maximal empfohlene Füllmengebeträgt 6 ml!

- Verwenden Sie Medikamente nur auf Anweisung Ihres Arztes und fragen Sie nach der für Sie angemessenen Inhalationsdauer und -menge!

- Liegt die vorgegebene Menge des Medikamentes bei weniger als 2 ml, füllen Sie diese Menge mit isotonischer Kochsalzlösung auf mind. 2 ml auf. Eine Verdünnung ist bei zähflüssigen Medikamenten ebenfalls notwendig. Achten Sie auch hier auf die Anweisung Ihres Arztes.

10 11

6.3 Vernebler schließen

- Schließen Sie den Vernebler [9], indem Sie das Oberteil im Uhrzeigersinn gegen den Medikamentenbehälter [10] drehen. Achten Sie auf korrekte Verbindung!

6.4 Zubehör mit Vernebler verbinden

- Vernebler [9] mit gewünschtem Zubehör (Mundstück [12], Erwachsenenmaske [13], Kindermaske [14] oder Nasenstück [15]) verbinden.

i Hinweis

Die Inhalation mit dem Mundstück ist die wirksamste Form der Therapie. Der Gebrauch der Maskeninhalation wird nur empfohlen, wenn die Verwendung eines Mundstücks nicht möglich ist (z.B. bei Kindern die noch nicht mit dem Mundstück inhalieren können).

Wenn Sie die Erwachsenenmaske [13] verwenden, kann diese mit dem Befestigungsband für die Erwachsenenmaske am Kopf befestigt werden. Entsprechend gibt es auch für die Kindermaske [14] ein Befestigungsband.

• Ziehen Sie den Vernebler vor der Behandlung nach oben aus der Halterung [4] heraus.
• Starten Sie den Inhalator mit dem Ein-/Aus-Schalter [1].
• Das Ausströmen des Sprühnebels aus dem Vernebler zeigt den einwandfreien Betrieb.

6.5 Behandlung

• Während des Inhalierens aufrecht und entspannt an einem Tisch und nicht in einem Sessel sitzen, um die Atemwege nicht zusammenzudrücken und so die Wirksamkeit der Bahandlung zu Beeinträchtigen.
• Atmen Sie das zerstäubte Medikament tief ein.

Achtung

Das Gerät ist nicht für Dauerbetrieb geeignet, nach 30 Minuten Betrieb muss es 30 Minuten abgeschaltet werden.

i Hinweis

Halten Sie den Vernebler während der Behandlung gerade (senkrecht), da ansonsten die Zerstäubung nicht funktioniert und eine einwandfreie Funktion nicht gewährleistet ist.

Achtung

Ätherische Heilpflanzenöle, Hustensäfte, Lösungen zum Gurgeln, Tropfen zum Einreiben oder für Dampfbäder sind grundsätzlich ungeeignet für die Inhalation mit Inhalatoren. Diese Zusätze sind oft zähflüssig und können die korrekte Funktion des Gerätes und damit die Wirksamkeit der Anwendung nachhaltig beeinträchtigen. Bei einer Überempfindlichkeit des Bronchialsystems können Medikamente mit ätherischen Ölen unter Umständen einen akuten Bronchospasmus (eine plötzliche krampfartige Einengung der Bronchien mit Atemnot) auslösen. Fragen Sie dazu Ihren Arzt oder Apotheker!

6.6 Inhalation beenden

Tritt der Nebel nur noch unregelmäßig aus oder verändert sich das Geräusch bei der Inhalation können Sie die Behandlung beenden.

• Schalten Sie den Inhalator nach der Behandlung mit dem Ein-/Aus-Schalter [1] aus und trennen Sie ihn vom Stromnetz.
• Setzen Sie den Vernebler [9] nach der Behandlung wieder zurück in seine Halterung [4].

6.7 Reinigung durchführen

Siehe „Reinigung und Desinfektion“ auf Seite 8.

7. Filterwechsel

Bei normalen Benutzungsbedingungen ist der Luftfilter nach etwa 100 Betriebsstunden bzw. einem Jahr auszutauschen. Kontrollieren Sie den Luftfilter bitte regelmäßig (nach 10-12 Zerstäubungsvorgängen). Ist er stark verschmutzt oder verstopft, wechseln Sie den gebrauchten Filter aus. Sollte der Filter feucht geworden sein, muss er ebenfalls gegen einen neuen Filter ausgewechselt werden.

Achtung

• Versuchen Sie nicht, den gebrauchten Filter zu reinigen und wieder zu verwenden!

• Benutzen Sie ausschließlich den Original-Filter des Herstellers, da ansonsten Ihr Inhalator beschädigt werden könnte oder keine ausreichend effektive Therapie sichergestellt werden kann.

• Der Luftfilter darf nicht repariert oder gewartet werden, während er bei einer Person im Einsatz ist.

• Gerät niemals ohne Filter betreiben.

Zum Auswechseln des Filters gehen Sie folgendermaßen vor:

Achtung

• Gerät erst ausschalten und vom Netz trennen.

• Gerät abkühlen lassen.

• Filterkappe [5] nach vorne abziehen.

5

Hinweis

Falls der Filter nach Abziehen der Kappe im Gerät verbleibt, entfernen Sie den Filter, z.B. mit einer Pinzette oder Ähnlichem, aus dem Gerät.

1. Filterkappe [5] mit neuem Filter wieder einsetzen.
2. Festen Sitz prüfen.

8. Reinigung und Desinfektion Vernebler und Zubehör

Warnung

Befolgen Sie nachfolgende Hygienevorschriften, um eine Gesundheitsgefährdung zu vermeiden.

- Vernebler [9] und Zubehör sind für eine Mehrfachverwendung vorgesehen. Bitte beachten Sie, dass für die unterschiedlichen Anwendungsbereiche verschiedene Anforderungen an die Reinigung und hygienische Wiederaufbereitung gestellt werden.

Hinweise:

• Eine mechanische Reinigung des Verneblers sowie des Zubehörs mit Bürsten oder der Gleichen, muss unterbleiben, da hierbei irreparable Schäden die Folge sein können und ein gezielter Behandlungserfolg nicht mehr gewährleistet ist.
• Die zusätzlichen Anforderungen bezüglich der notwendigen hygienischen Vorbereitung (Handpflege, Handhabung der Medikamente bzw. der Inhalations-

lösungen) bei Hochrisikogruppen (z.B. Mukoviszido-sepatienten) erfragen Sie bitte bei Ihrem Arzt.

- Achten Sie auf ausreichende Trocknung nach jeder Reinigung, Desinfektion. Eine Restfeuchtigkeit bzw. Restnässe kann ein erhöhtes Risiko für Keimwachstum darstellen.

Vorbereitung

• Direkt nach jeder Behandlung müssen alle Teile des Verneblers [9] sowie das benutzte Zubehör von Medikamentenresten und Verunreinigungen gereinigt werden.
  10
• Hierfür zerlegen Sie den Vernebler [9] in seine Einzel teile.
• Ziehen Sie das Mundstück [12], die 11 Maske [13, 14] oder das Nasenstück [15] vom Vernebler ab.
• Zerlegen Sie den Vernebler, indem Sie das Oberteil im Gegenuhrzeigersinn gegen den Medikamentenbehälter [10] drehen.
• Entfernen Sie den Verneblereinsatz [11] aus dem Medikamentenbehälter [10].
• Der Zusammenbau erfolgt später sinngemäß in umgekehrter Reihenfolge.

Reinigung

Achtung

Vor jeder Reinigung muss das Gerät ausgeschaltet, vom Netz getrennt und abgekühlt sein.

Der Vernebler sowie das benutzte Zubehör wie Mundstück, Maske usw. müssen nach jeder Anwendung mit heißem nicht kochendem Wasser gereinigt werden. Trocknen Sie die Teile sorgfältig mit einem weichen Tuch ab. Setzen Sie die Teile, wenn diese vollständig getrocknet sind, wieder zusammen und legen Sie die Teile in ein trockenes, abgedichtetes Behältnis oder führen Sie die Desinfektion durch.

Vergewissern Sie sich bei der Reinigung, dass jegliche Rückstände entfernt werden. Verwenden Sie dabei auf keinen Fall Substanzen, die bei der Berührung mit der Haut oder den Schleimhäuten, verschluckt oder inhaliert potenziell giftig sein könnten.

Benutzen Sie zur Reinigung des Gerätes ein weiches, trockenes Tuch und ein nicht scheuernds Reinigungsmittel.

Benutzen Sie keine scharfen Reinigungsmittel und halten Sie das Gerät niemals unter Wasser.

Achtung

• Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangt!
• Gerät und Zubehör nicht in der Spülmaschine reinigen!
• Das Gerät darf im angeschlossenen Zustand nicht mit feuchten Händen angefasst werden; es darf kein Wasser auf das Gerät spritzen. Das Gerät darf nur im vollständig trockenen Zustand betrieben werden.
• Eingedrungene Flüssigkeiten können eine Beschädigung der Elektrik sowie anderer Inhalatorteile verursachen und zu einer Funktionsstörung führen.

Kondenswasser, Schlauchpflege

Je nach Umgebungsbedingungen kann sich im Schlauch Kondenswasser absetzen. Um Keimwachstum vorzubeugen und eine einwandfreie Therapie zu gewährleisten, ist die Feuchtigkeit unbedingt zu entfernen. Gehen Sie dazu folgendermaßen vor:

• Ziehen Sie den Druckluftschlauch [8] vom Vernebler [9] ab.
• Lassen Sie den Schlauch inhalatorseitig [6] eingesteckt.
• Nehmen Sie den Inhalator so lange in Betrieb, bis die Feuchtigkeit durch die durchströmende Luft beseitigt ist.
• Bei starken Verschmutzungen ersetzen Sie den Schlauch.

Desinfektion

Bitte folgen Sie den unten aufgeführten Punkten sorgfältig, um Ihren Vernebler und das Zubehör zu desinfizieren. Es wird empfohlen die Einzelteile spätestens nach der täglich letzten Benutzung zu desinfizieren.

(Sie benötigen hierzu lediglich ein wenig farblosen Essig und destilliertes Wasser!)

• Reinigen Sie zunächst den Vernebler und das Zubehör wie unter „Reinigung“ beschrieben.

• Den zerlegten Zerstäuber, das Mundstück und das Nasenstück 5 Minuten lang in kochendes Wasser legen

• Für das übrige Zubehör benutzen Sie eine Essigmischung bestehend aus 1/4 Essig und 3/4 destilliertem Wasser. Stellen Sie sicher, dass die Menge ausreichend ist, dass die Teile wie Vernebler, Maske und Mundstück vollständig darin eingetaucht werden können.

• Belassen Sie die Teile für 30 Minuten in der Essigmischung.
• Spülen Sie die Teile mit Wasser aus und trocknen Sie diese sorgfältig mit einem weichen Tuch ab.

Achtung

Den Druckluftschlauch und die Masken nicht abkochen oder autoklavieren.

- Setzen Sie die Teile wenn diese vollständig getrocknet sind wieder zusammen und legen Sie die Teile in ein trockenes, abgedichteten Behältnis.

Hinweis

• Bitte beachten Sie, dass die Teile nach der Reinigung vollständig getrocknet werden, da an sonsten hier das Risiko von Keimwachstum erhöht ist.
• Kaltdesinfektionslösung gemäß Herstelleranweisung verwenden.

Trocknung

- Legen Sie die Einzelteile auf eine trockene, saubere und saugfähige Unterlage und lassen Sie sie vollständig trocknen (mindestens 4 Stunden).

Materialbeständigkeit

• Vernebler und Zubehör unterliegen bei häufiger Anwendung und hygienischer Wiederaufbereitung, wie jedes andere Kunststoffteil auch, einer gewissen Abnutzung. Dies kann im Laufe der Zeit zu einer Veränderung des Aerosols und somit auch zu einer Beeinträchtigung der Therapieeffizienz führen. Wir empfehlen deshalb den Vernebler und weiteres Zubehör nach einem Jahr auszuwechseln.
• Bei der Wahl der Reinigungs- bzw. Desinfektionsmittel ist folgendes zu beachten: Verwenden Sie nur ein mildes Reinigungsmittel oder Desinfektionsmittel, welches Sie nach Herstellerangaben dosieren.

Aufbewahrung

• Nicht in Feuchträumen (z.B. Badezimmer) lagern und zusammen mit feuchten Gegenständen transportieren.
• Vor anhaltender direkter Sonneneinstrahlung geschützt lagern und transportieren.
• Die Zubehörteile können im Zubehörfach sicher verstaut werden. Das Gerät an einem trockenen Platz, am besten in der Verpackung, aufbewahren.

9. Entsorgen

Im Interesse des Umweltschutzes darf das Gerät nicht mit dem Hausmüll entsorgt werden.

Bitte entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Altgeräte EG-Richtlinie – WEEE (Waste Electrical and Electronic Equipment).

Bei Rückfragen wenden Sie sich bitte an die für die Entsorgung zuständige kommunale Behörde.

Die verbrauchten, vollkommen entladenen Akkus müssen Sie über speziell gekennzeichnete Sammelbehälter, Sondermüllannahmestellen oder über den Elektrohändler entsorgen. Sie sind gesetzlich dazu verpflichtet, die Akkus zu entsorgen.

Diese Zeichen finden Sie auf schadstoffhaltigen Akkus:

Pb = Batterie enthält Blei,

Cd = Batterie enthält Cadmium,

Hg = Batterie enthält Quecksilber.

10. Problemlösung

Probleme/Fragen	Mögliche Ursache/Behebung
Der Vernebler erzeugt kein oder zu wenig Aerosol.	1. Zuviel oder zuwenig Medikament im Vernebler. Minimum: 2 ml, Maximum: 6 ml.
Der Vernebler erzeugt kein oder zu wenig Aerosol.	2. Düse auf Verstopfung prüfen. Gegebenenfalls Düse reinigen (z.B. durch Ausspülen). Vernebler danach erneut in Betrieb nehmen.ACHTUNG: die feinen Bohrungen nur von der Düsenunterseite vorsichtig durchstechen.
	3. Vernebler nicht senkrecht gehalten.
	4. Ungeeignete Medikamentenflüssigkeit zum Vernebeln eingefüllt (z.B. zu dickflüssig).Die Medikamentenflüssigkeit sollte vom Arzt vorgegeben werden.
Der Ausstoß ist zu gering.	Geknickter Schlauch, verstopfter Filter, zu viel Inhalationslösung.
Welche Medikamente kann man inhalieren?	Bitte fragen Sie hierzu Ihren Arzt.Grundsätzlich können alle Medika-mente, die für eine Geräte-Inhalation geeignet und zugelassen sind, inhaliert werden.
Es bleibt Inhalations-lösung im Vernebler zurück.	Dies ist technisch bedingt und normal. Beenden Sie die Inhalation, sobald Sie ein deutlich verändertes Verneblergeräusch hören.
Was ist bei Kleinkindern und Kindern zu beachten?	1. Bei Kleinkindern und Kindern sollte die Maske Mund und Nase abdecken, um eine effektive Inhalation zu gewährleisten.
	2. Bei Kindern sollte ebenfalls die Maske Mund und Nase abdecken. Eine Verneblung neben schlafenden Personen ist wenig sinnvoll, da hierbei nicht genügend des Medikaments in die Lunge gelangen kann.
	Hinweis: es sollte nur unter Aufsicht und mit Hilfe einer erwachsenen Person inhaliert werden und das Kind nicht allein gelassen werden.

Probleme/Fragen	Mögliche Ursache/Behebung
Die Inhalation mit der Maske dauert länger?	Dies ist technisch bedingt. Durch die Maskenlöcher atmen Sie pro Atemzug weniger Medikament ein als über das Mundstück. Das Aerosol wird über die Löcher mit Raumluft vermischt.
Warum soll der Vernebler regelmäßig ausgewechselt werden?	Dafür gibt es zwei Gründe:1. Um ein therapeutisch wirksames Teilchenspektrum zu gewährleisten, soll die Düsenbohrung einen bestimmten Durchmesser nicht überschreiten. Bedingt durch mechanische und thermische Beanspruchung unterliegt der Kunststoff einem gewissen Verschleiß. Der Verneblereinsatz [11] ist besonders sensibel. Damit kann sich auch die Tröpfchenzusammensetzung des Aerosols verändern, was unmittelbar die Effektivität der Behandlung beeinflusst.2. Zudem wird ein regelmäßiger Wechsel des Verneblers aus hygienischen Gründen empfohlen.
Benötigt jeder seinen eigenen Vernebler?	Aus hygienischer Sicht ist dies unbedingt notwendig.

1. Technische Angaben

Type	IH 60
Abmessungen(BxHxT) 110 x 62 x 47 mm
Gewicht	222 g
Arbeitsdruck ca. 0,25 - 0,5 bar
Füllvolumen	min. 2 ml
Vernebler	max. 6 ml
Medikamenten-fluss ca. 0,25 ml/min.
Schalldruck max. 45 dBA(gem. DIN EN 13544-1 Abschnitt 26)
Netzanschluss Input: 100 – 240 V~; 50 – 60 Hz; 0,5 AOutput: 5 V = = = ; 2 A
Voraussichtliche Lebensdauer	400 h
Betriebsbedingungen	Temperatur: +10 °C bis +40 °CRelative Luftfeuchte: 10% bis 95%Umgebungsdruck: 700–1060 hPa
Lager-und Transportbedingungen	Temperatur: -20 °C bis +60 °CRelative Luftfeuchte: 10% bis 95%Umgebungsdruck: 700–1060 hPa
Aerosol Eigenschaften	1) Aerosolabgabe: 0,15 ml2) Aerosolabgaberate: 0,03 ml/min3) Partikelgröße (MMAD): 4,12 μm
Akku:
Kapazität	2570 mAh
Nennspannung	3,7 V
Typbezeichnung	Li-Ion

Technische Änderungen vorbehalten.

Die Seriennummer befindet sich auf dem Gerät oder im Batteriefach.

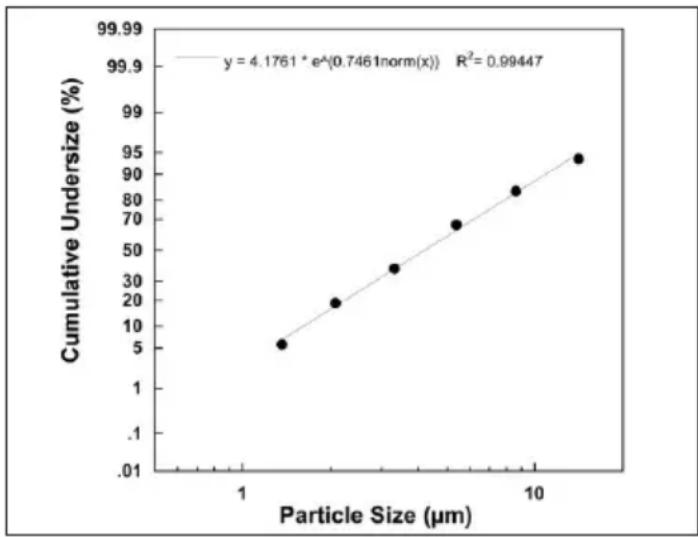

Diagramm Partikelgrößen

Die Messungen wurden mit einer Natrium-Fluorid-Lösung mit einem „Next Generation Impactor“ (NGI) durchgeführt. Das Diagramm ist möglicherweise so nicht auf Suspensionen oder sehr zähflüssige Medikamente anwendbar. Nähere Informationen dazu können Sie vom jeweiligen Medikamentenhersteller erfahren.

Nachkaufartikel

Bezeichnung Material REF
Yearpack (enthält Mundstück, Nasenstück, Erwachsenen-maske, Kinder maske, Vernebler, Druckluftschlauch, Filter)	PP/PVC163.904

i Hinweis

Bei Verwendung des Gerätes außerhalb der Spezifikation ist eine einwandfreie Funktion nicht gewährleistet! Technische Änderungen zur Verbesserung und Weiterentwicklung des Produktes behalten wir uns vor. Dieses Gerät und dessen Zubehör entspricht den europäischen Normen EN60601-1 und EN60601-1-2 sowie EN13544-1 und unterliegt besonderen Vorsichtsmaßnahmen hinsichtlich der elektromagnetischen Verträglichkeit. Bitte beachten Sie dabei, dass tragbare und mobile HF-Kommunikationseinrichtungen dieses Gerät beeinflussen können. Genauere Angaben können Sie unter der angegebenen Kundenservice-Adresse anfordern oder am Ende der Gebrauchsanweisung nachlesen. Das Gerät entspricht den Anforderungen der europäischen Richtlinie für Medizinprodukte 93/42/EEC, dem Medizinproduktegesetz.

ELEKTROMAGNETISCHE KOMPATIBILITÄT

• Das Gerät entspricht den zur Zeit geltenden Vorschriften in Bezug auf die elektromagnetische Kompatibilität und ist geeignet für die Verwendung in sämtlichen Gebäuden, einschließlich derjenigen, die für private Wohnzwecke bestimmt sind. Die Radiofrequenzemissionen des Geräts sind äußerst niedrig und verursachen mit größter Wahrscheinlichkeit keine Interferenzen mit anderen Geräten in der Nähe.
• Es empfiehlt sich auf jeden Fall, das Gerät nicht über oder nahe bei anderen Geräten aufzustellen. Sollte es mit Ihren Elektrogeräten zu Interferenzen kommen, verstellen Sie es oder schließen Sie es an eine andere Steckdose an.
• Funkgeräte könnten den Betrieb des Geräts beeinflussen.

12. Garantie und Service

Wir leisten 3 Jahre Garantie ab Kaufdatum für Material- und Fabrikationsfehler des Produktes. Die Garantie gilt nicht:

• Im Falle von Schäden, die auf unsachgemäßer Bedienung beruhen.
• Für Verschleißteile.
• Bei Eigenverschulden des Kunden.
• Sobald das Gerät durch eine nicht autorisierte Werkstatt geöffnet wurde.

Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantiefalles innerhalb der Garantiezeit ist durch den Kunden der Nachweis des Kaufes zu führen. Die Garantie ist innerhalb eines Zeitraumes von 3 Jahren ab Kaufdatum gegenüber der Beurer GmbH, Ulm (Germany) geltend zu machen.

Bitte wenden Sie sich im Falle von Reklamationen an unseren Service unter folgendem Kontakt:

Service Hotline:

E-Mail: [e-mail]

www.beurer.com

Fordern wir Sie zur Übersendung des defekten Produktes auf, ist das Produkt an folgende Adresse zu senden:

Beurer GmbH

Servicecenter

Lessingstraße 10 b

89231 Neu-Ulm, Germany

ENGLISH

Table of contents
